“增强版”ZT101

发表于：2019-1-19 23:23:45 8337
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT101

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
经常看见大家的ZT-X黑底白字负显示，十分眼馋，无奈囊中羞涩，恰逢手头有多余的偏振片，于是放下屠刀（痛下杀手），立地成佛。

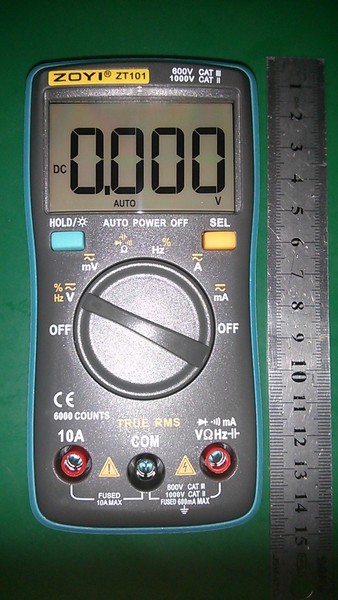

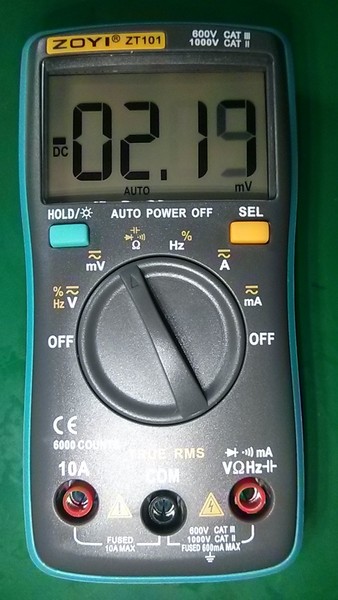

普通ZT-101

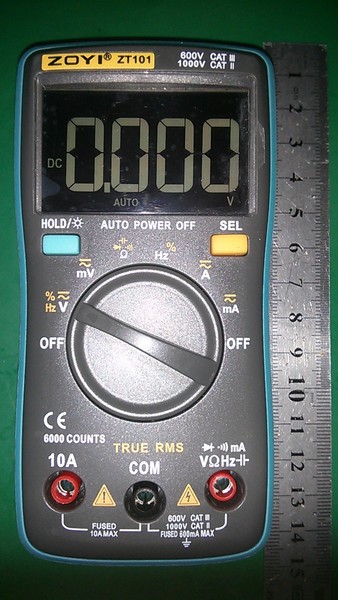

改好反色的ZT-101（没开背光，手机补光）
注：揭掉原有偏振片（前后各有一片），换上新的偏振片，角度相同的偏振片，平行则白底黑字，垂直则黑底白字。
具体怎样裁剪才能实现最大透光率/对比度，需要自行把握。

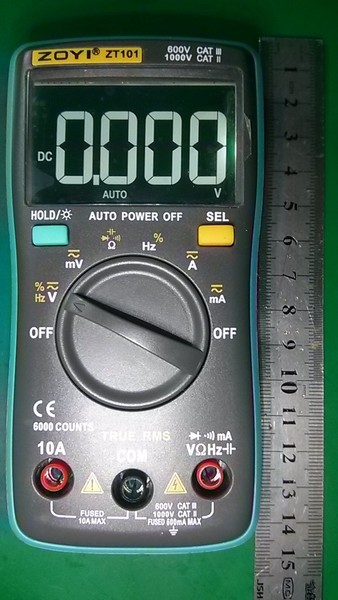

改好反色并打开背光的ZT-101，很适合拍照。

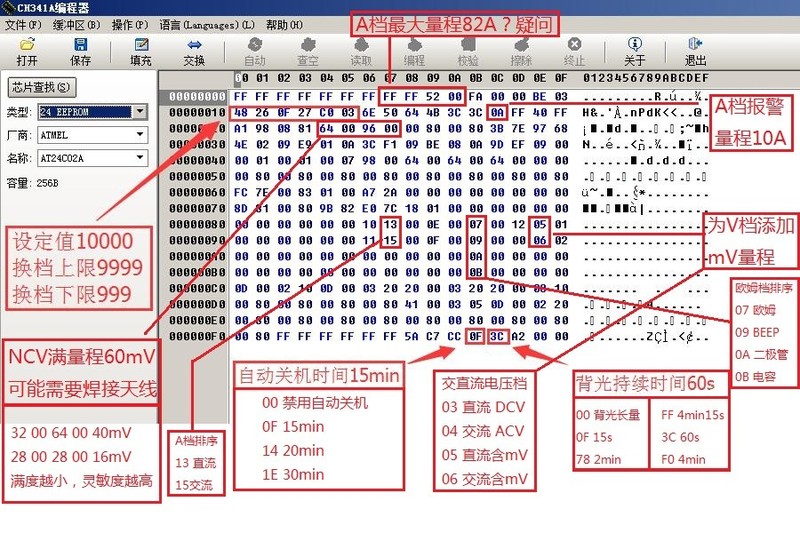

既然都改背光失去质保了，顺便让背光常亮，再改9999吧，记得要校准…

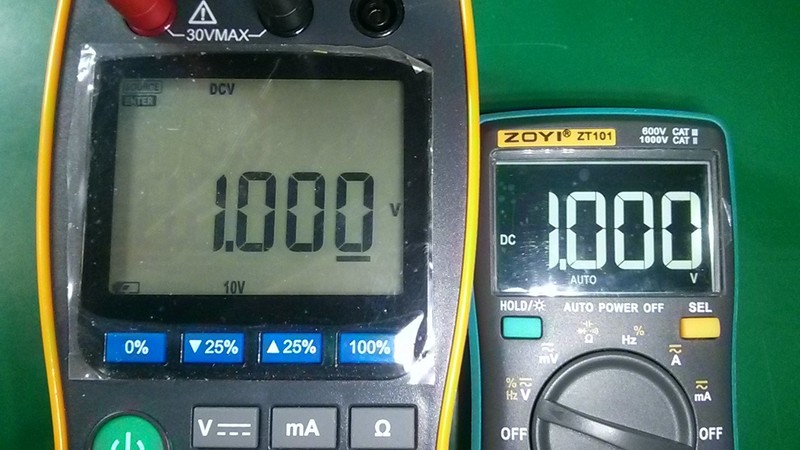

4·DCV 1V.jpg
DC·V 1V

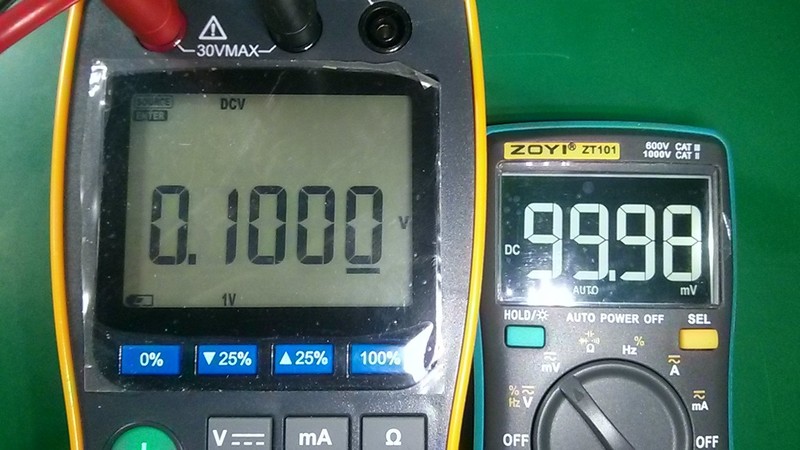

5·DCV 100mV.jpg
DC·mV 100mV

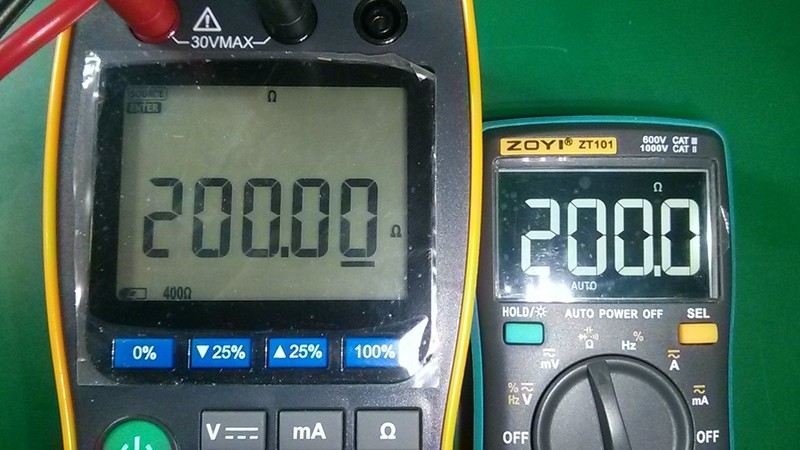

6·R 200 Ohm.jpg
R 200 Ohm

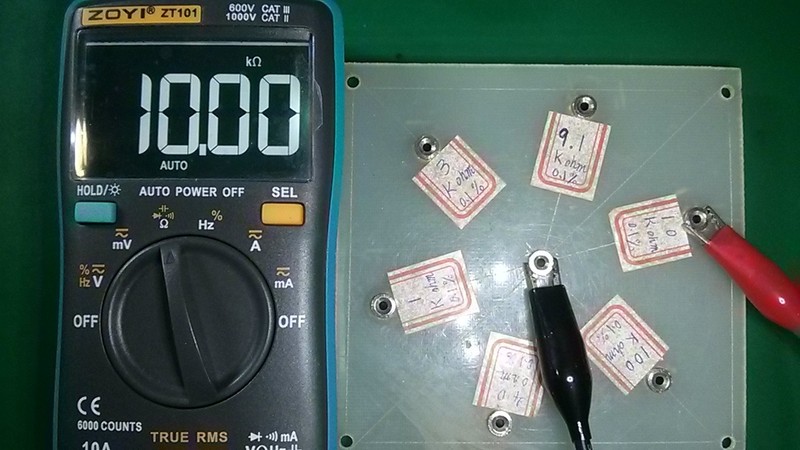

7·R 10K Ohm.jpg
R 10K Ohm

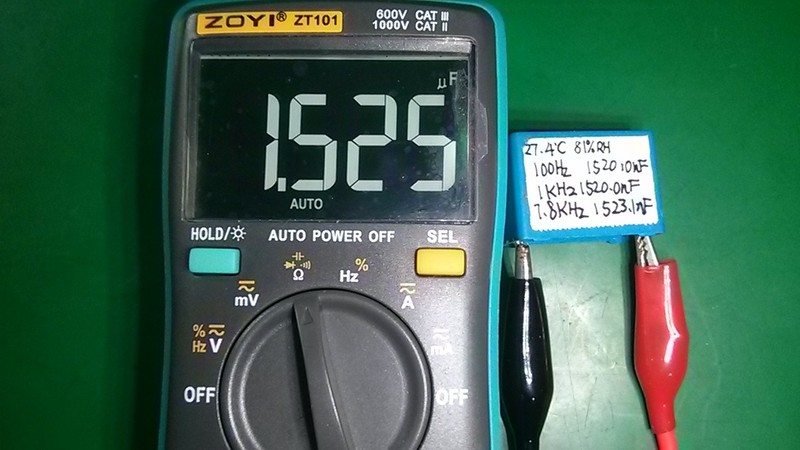

8·C 1520pF.jpg
C 1520pF（Vishay EPCOS）

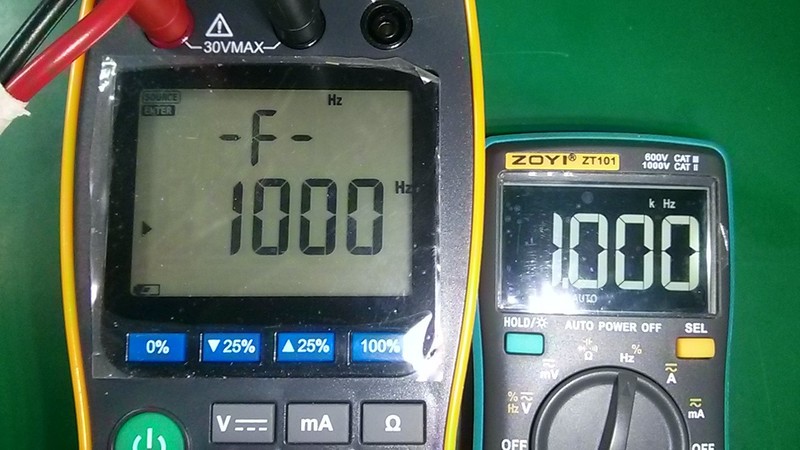

9·Hz 1000Hz.jpg
F 1000Hz

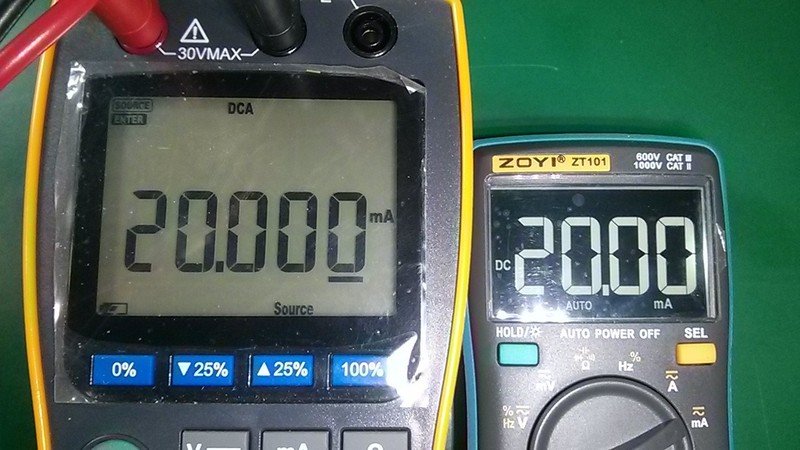

10·DCmA 20mA.jpg
DC·mA 20mA

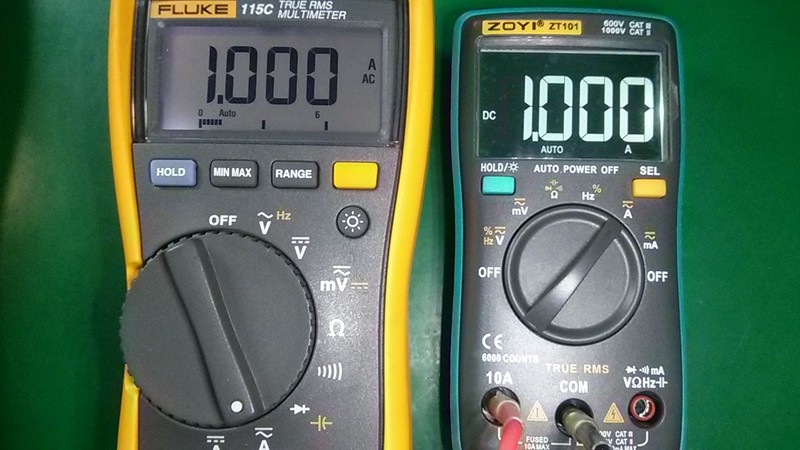

11·DCA 1A.jpg
DC·A 1A
=============================

陈佩斯：一档，两档，还有个半档…
我：诶，你这卖药的不卫生啊！
好了，不开玩笑了，这是除了屏幕可视范围（ZT101的液晶屏从6到3点钟方向很清晰，3到12点钟方向很模糊）外，最大的问题，
拨盘是钢珠+弹簧结构，拨盘尺寸较小，大概是为了减轻磨损，钢珠直径较大且嵌入凹槽的深度较小，钢珠对拨盘的停止作用很弱，
导致拨盘容易停在两个档位间。
后来面市的ZT109极大的改善了这个问题（虽然仍有一定几率停在两个档位间，但确认感强多了）。
为了缓解这个问题，我拆开拨盘，用无水酒精彻底清洗拨盘和刀盘后添加白凡士林，果然，随着拨盘变得顺滑，确认感极大增强。


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

闻雨听风 数字王者 2019-1-20 00:04:26
有点意思，折腾的不错，感谢分享。
2019-1-20 00:04:26 回复
kyhwhb 数字大神 2019-1-20 06:23:31
后换新的偏振片自带胶吧，网购的吗？
2019-1-20 06:23:31 回复
kyhwhb 数字大神 2019-1-20 06:29:04
前后偏振片都换是大动作，以我改ZT-X为正显屏经验看只换后（下）偏振片就应该可以的。
2019-1-20 06:29:04 回复
kyhwhb 数字大神 2019-1-20 06:37:09
另外ZT-101是单侧背光灯，反显后亮度不足，白天效果不好，室外估计看不清。
2019-1-20 06:37:09 回复
勇闯沙滩 数字大神 2019-1-20 08:41:15
折腾就是学习，汲取经验提高自我。那6个档的电阻板用的什么0.1%电阻。
2019-1-20 08:41:15 回复
chen131578 数字精灵 2019-1-20 10:26:31
有创意，动手强。动液晶偏光膜有风险。
2019-1-20 10:26:31 回复
apple5050 数字探长 2019-1-20 11:44:12
背光的电流也要改一下，正显的背光电流较小。不然亮度可能会不足。
2019-1-20 11:44:12 回复
散淡021 数字大神 2019-1-20 12:17:47
谢谢分享！

楼主与时俱进，

我是想把Ｘ和Ｍ１　改成正显也好省点电？　

改反显二极管最好调低驱动电流，背光得恒流。　
2019-1-20 12:17:47 回复
人艰不拆 数字王者 2019-1-20 12:56:32
哈哈，109也是这个毛病，也经常定位不准，这个太不应该了
2019-1-20 12:56:32 回复
西林迷 数字精灵 2019-1-20 16:05:15
白凡士林会腐蚀塑料的，但是10年以上才会看出明显效果
所以，建议还是买真空硅脂吧
2019-1-20 16:05:15 回复
atz123 数字王者 2019-1-20 16:44:30
高手，这真是高手……
话说请教下，这些表的数据参数您是怎么知道的呢？有资料吗？从哪弄的？
2019-1-20 16:44:30 回复
大白兔 楼主     数字斗士 2019-1-20 23:58:46
巍巍兴安 发表于 2019-1-20 06:23
后换新的偏振片自带胶吧，网购的吗？

45度偏振片，10元包邮，量大只要1～2元，半张A4纸那么大。
最初是用来修复被曝晒而显示黯淡的电动车仪表板的。
2019-1-20 23:58:46 回复
大白兔 楼主     数字斗士 2019-1-20 23:59:27
apple5050 发表于 2019-1-20 11:44
背光的电流也要改一下，正显的背光电流较小。不然亮度可能会不足。

我觉着也是，其实最好的办法是，做成反射式背光，白天在室外也能清晰。
2019-1-20 23:59:27 回复
大白兔 楼主     数字斗士 2019-1-21 00:00:09
巍巍兴安 发表于 2019-1-20 06:37
另外ZT-101是单侧背光灯，反显后亮度不足，白天效果不好，室外估计看不清。 ...

说中了，不过其实还好，能分辨，6-3点钟方向是清晰的。
2019-1-21 00:00:09 回复
mld518 数字奇才 2019-1-21 19:16:58
这也能改？高手啊！
2019-1-21 19:16:58 回复
ynqjzzh 数字梦想家 2019-1-21 20:05:10
看样子是高手哦
2019-1-21 20:05:10 回复
jltzmy 数字精灵 2019-1-21 20:05:15
玩出花样了
2019-1-21 20:05:15 回复
ff0000 数字梦想家 2019-1-25 12:02:10
这个有点意思，要是有怎么剥开偏振膜的过程就更好了。
2019-1-25 12:02:10 回复
cqhejian 数字奇才 2019-1-25 19:05:26
219也应该改一下了，本来是挺好的一块表，就是显示看起来不爽啊
2019-1-25 19:05:26 回复
