拆UNI-T/优利德 UT890C+，不给力呀

买来仅试机后收起，一月后取出测温度发现显示-200摄氏度，联系客服并得到地址，遂果断送修。
优利德的售后地址：广东省 东莞市 松山湖高新科技园工业北一路6号 成品仓收 0769-85729918.
发到这个地址，里面写张纸条，故障现象，联系人，返回地址。>>>>>>十天后>>>>>>表寄回，经测试所有档位完好，拆开观察并未见明显焊接痕迹，难道只是校准数据丢了？
>>>>>>事情到这里并未结束>>>>>>这个表放置不到一个月后，温度档又出问题了，依然显示-200摄氏度，经过更换温度探头排除，可以肯定是表的问题。

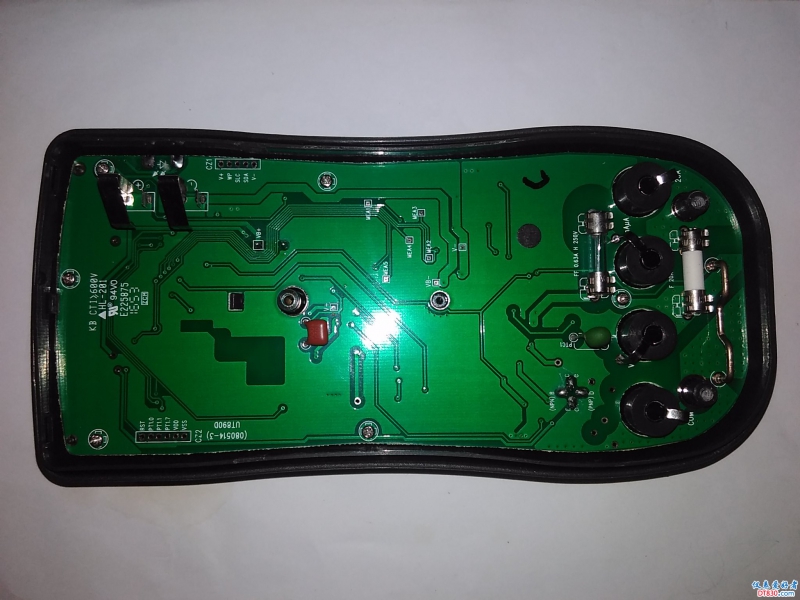

UT890C+内部

拆开看看内部，电路板背面除了电池弹片、积分电容、保险丝管、PTC电阻和表笔插孔，并未见其它元件，倒是有一大堆测试点。

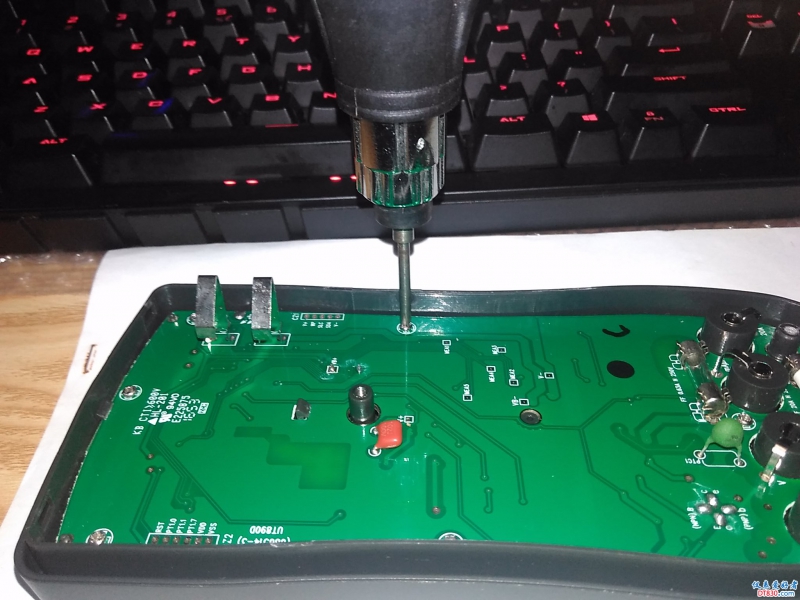

取下螺丝

取下螺丝，注意：上部的三枚螺丝先不要拆，是固定屏幕的！

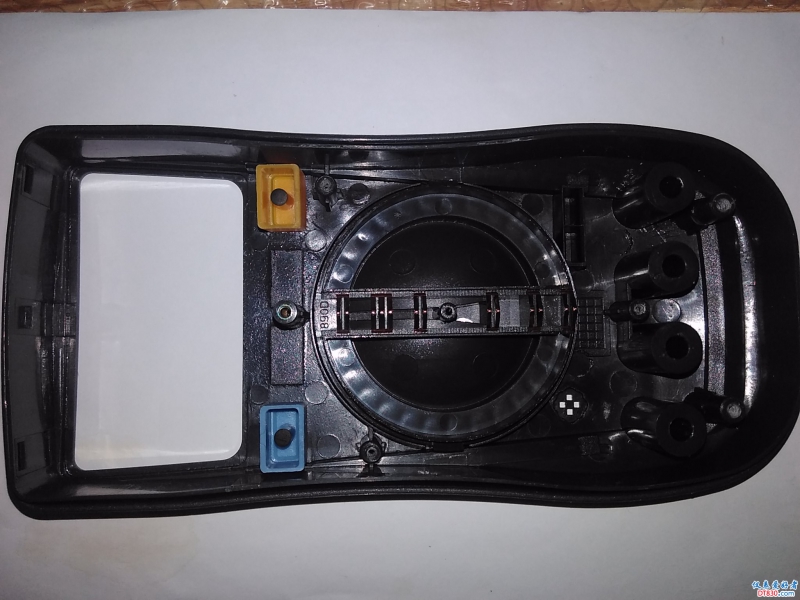

前壳

前壳，拨盘里面是弹簧+小钢珠,有卡扣锁住拨盘，只要不拆，钢珠就不会掉；拨盘手感很顺滑，但我还是喜欢福禄克那种凸轮结构。

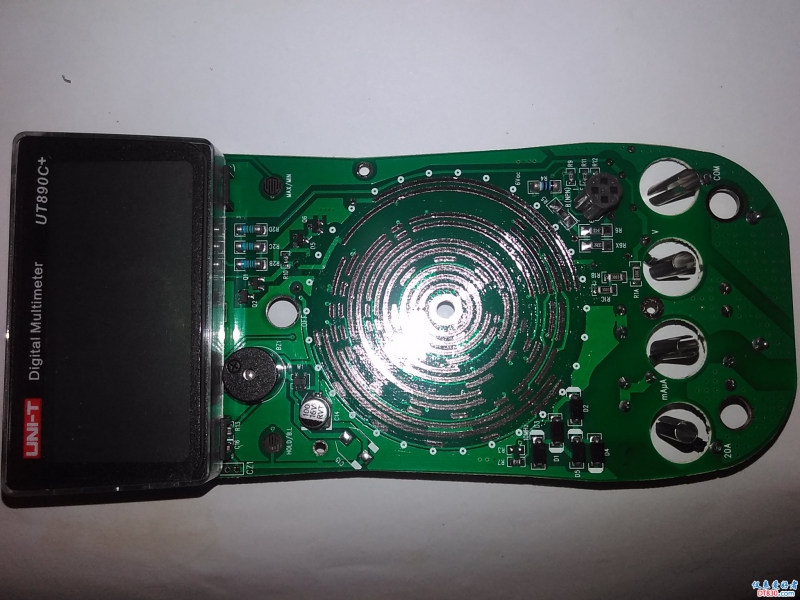

电路板正面

电路板正面，电磁蜂鸣器、晶圆（贴片金属膜）电阻器，贴片二极管、贴片三极管、贴片铝电解电容器……这个刀盘好low，触点间距小，太密集，测高AC380V或更高电压千万不要用这种表！

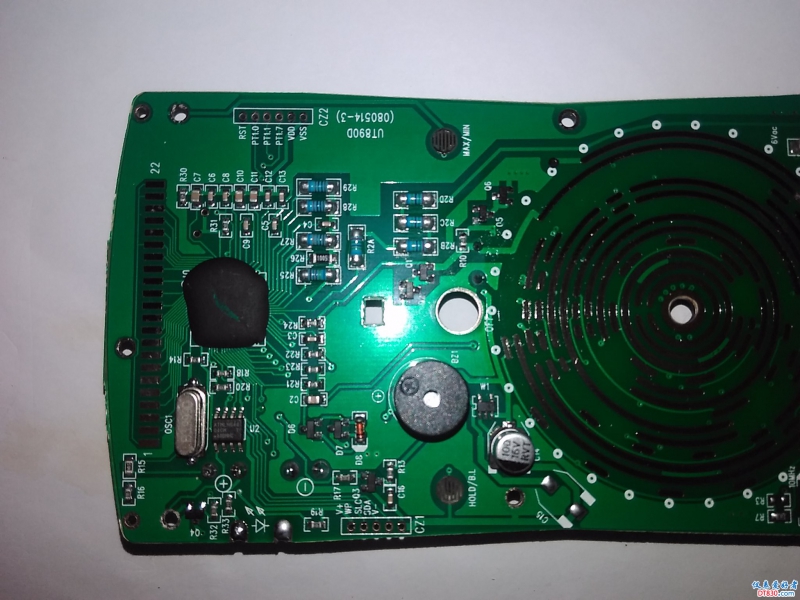

主控

主控部分，Bonding封装的DTM0660/DM1106EN ，3.999Mhz晶体，SOP8封装的24C04，还有一只很便宜但并不怎么可靠的玻封贴片二极管。
24C04用于保存校准数据和功能配置设置，有些表用的是24C02.液晶屏斑马条触点上方的大块铺地，应该可以割断改为NCV天线，有兴趣的大神可以尝试一下。

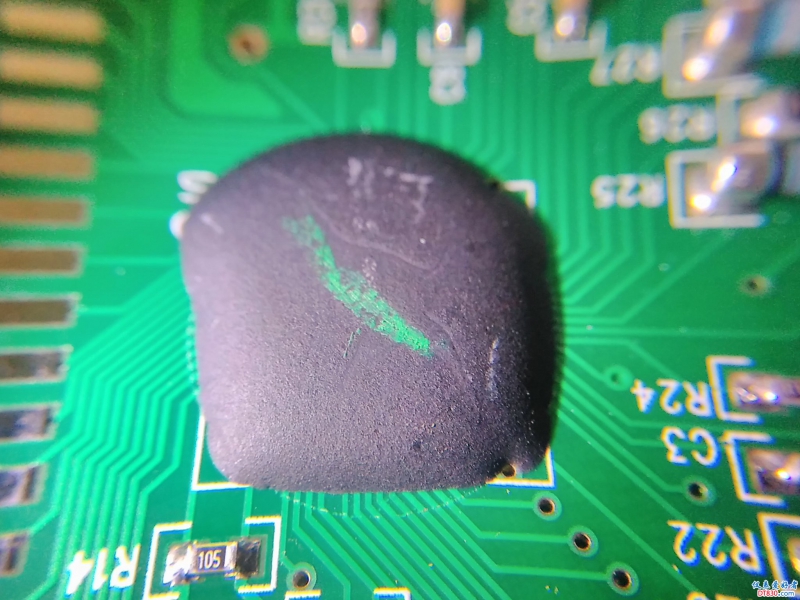

牛屎特写，定位框附近有明显的圆形浅迹，明显人家是做了预处理的，但环氧黑胶还是没有流到正确的位置，厂家工艺不给力啊！

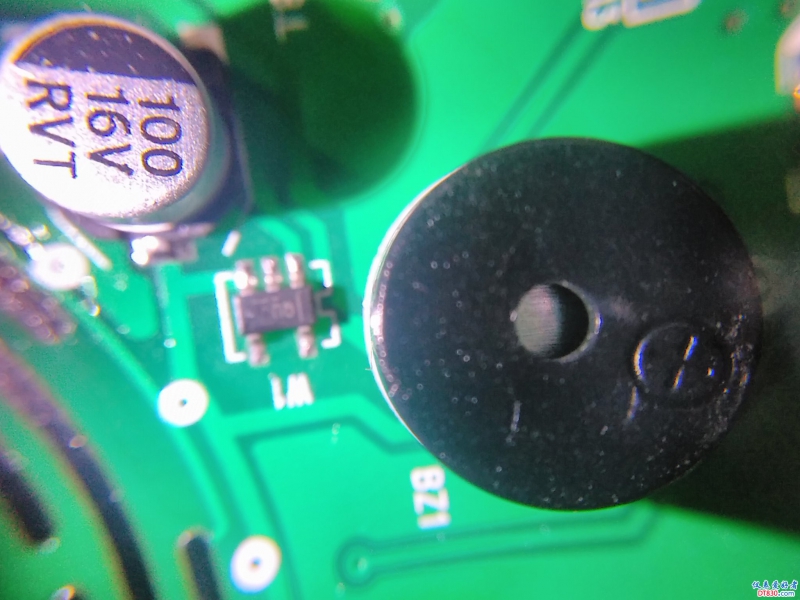

蜂鸣器

电磁蜂鸣器，左侧SOT-153/23-5封装的芯片是LDO，给蜂鸣器供电。

测温

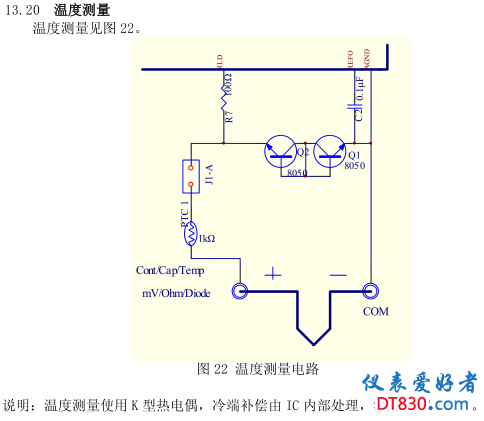

DTM0660主控的温度测量电路和官方说明，另外我找到一行“2.13 内设温度检测器可作热电偶温度测量之冷端补偿，无需补偿电路”.

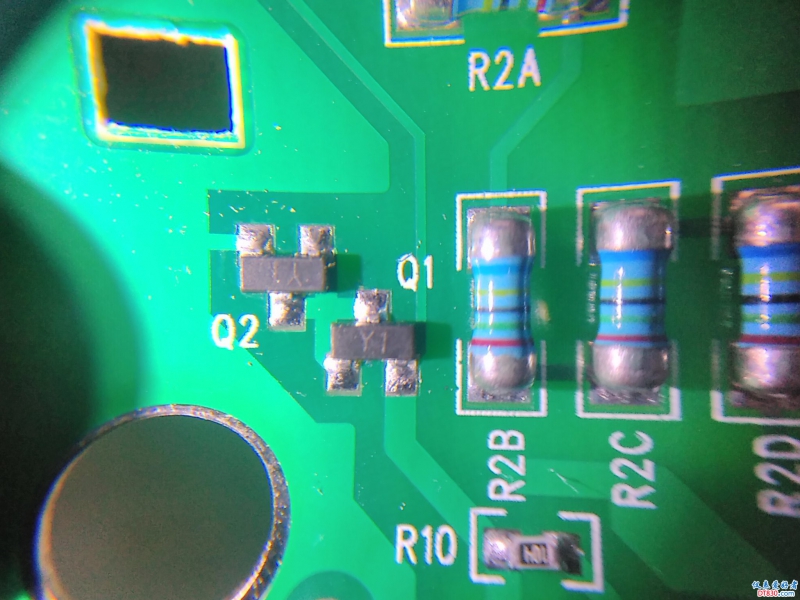

Q1Q2

找到了，Q1、Q2在这里，经测量，Ube～=710mV，正常。
R7在UT890C+中的编号为R24，电阻体上标称10B，实测1000 ohm，应该也是正常的。
注意看“冷端补偿由IC内部处理”，看来主控又出问题了。
看来，返回售后人家可能都没拆开，检测正常就退回来了，牛屎内的金线在运输途中搭通了……
DTM0660说明书.pdf (634.94 KB, 下载次数: 725)

2017-11-12 21:38 上传

点击文件名下载附件

大白兔 发表于 2017-11-12 22:19
想短接J8进入CAL模式，结果发现优利德没J8，优利德没J8，优利德没J8！

哈，原来是太监表。

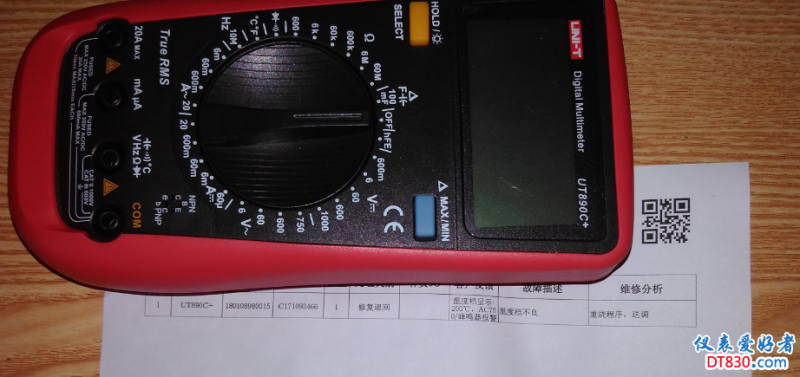

果然，主控（程序）挂了，“重烧程序，送调”。

散淡021 发表于 2017-11-18 12:38
看来我二运气比楼主好（只是在买UT方面）

外牌相对国货要好，但最安全的手持福禄克28II 不是也烧主板吗？ ...

福禄克确实也有烧主板的个例，不过非常少，反倒是电池弹片容易断，又因为磷铜太良心，电池漏液后腐蚀快。

散淡021 发表于 2017-11-18 15:58
你应当把这个帖子发给厂家看，你说的是事实，厂家只会更认真地对你。

另外要说的牛屎封装质量没问题，ZT ...

我不介意牛屎片，反而牛屎片的引脚不外露，更可靠。
买了3个UT890C+，另外两个给工友用没反映有问题，只有这一个出问题（因为我把有问题的留给自己了）。
从头到尾我也没说过牛屎片容易坏啊，唯一的问题在于，送修后返回，同样的故障再次发生，而且是在我检测好所有档位均正常后，装包收入抽屉十多天后再取出的情况下再次发生。期间都没有碰过这块表。

大白兔 发表于 2017-11-18 15:02
啊哈，今天连AC 600/750V也挂了，强烈赞同层主的说法，COB封装是靠谱的，管芯出问题的几率大。
经测试，2 ...

你应当把这个帖子发给厂家看，你说的是事实，厂家只会更认真地对你。

另外要说的牛屎封装质量没问题，ZT98、100、101、102、109、111和其它厂家用牛屎的都没有比硬封坏的快的说法，上万的电子表不都是牛屎。

市场上多家采用0660的都不是自己做的，都是同一家厂家做的。

散淡021 发表于 2017-11-18 13:30
"牛屎内的金线在运输途中搭通了"
芯片坏正常，牛屎不抗震动我不认同，

啊哈，今天连AC 600/750V也挂了，强烈赞同层主的说法，COB封装是靠谱的，管芯出问题的几率大。
经测试，24C04拆下擦除/查空/写入/校验正常；I2C总线上有干扰，24C04的WP引脚连接到主控的PT1.4/TxD，WP有上10K上拉电阻，实测4.7K，但是经常被无故拉低，所以校准数据紊乱，显然主控瑕疵了，继续返修吧。
希望厂家不要看到这个帖子……

"牛屎内的金线在运输途中搭通了"
芯片坏正常，牛屎不抗震动我不认同，

另外UT、ZT都做不了牛屎，都另外同一厂家做的，
109、111和UT890 其它用户没有碰到这种坏法，楼主的坏法是个案。

做个好梦 发表于 2017-11-13 17:25
买东西靠运气了，我前后买了七八块优利德的万用表，没有一块出问题的。倒是买的胜利表都坏了 ...

看来我二运气比楼主好（只是在买UT方面）

外牌相对国货要好，但最安全的手持福禄克28II 不是也烧主板吗？也是运气差

另外不认同牛屎里铜丝会振好振开。


登录/注册后可看大图

湖北诚信维修 发表于 2017-11-17 18:22
优利德表不管好不好我都不喜欢，个头大屏幕小字小，只是清晰度很好

最新报告，放抽屉几天没用，AC600V/750V也挂了，无反应，始终显示OL.
估计芯片不靠谱，掉校准数据了，明天还得花10块钱寄回去。

优利德表不管好不好我都不喜欢，个头大屏幕小字小，只是清晰度很好

做个好梦 发表于 2017-11-13 17:25
买东西靠运气了，我前后买了七八块优利德的万用表，没有一块出问题的。倒是买的胜利表都坏了 ...

前后买了5个优利德，3个都有小问题，一个给工友，一个咸鱼出掉，未见反馈。
不是真的没有任何问题了，只是一般人不在意，也不会挨个档位去测试比较。
这事好比曾参杀人，谎话千遍即是真，营销手段太厉害了，双11个个都在降价、3免1、秒杀。
你可见过福禄克有优惠？依然那么贵，爱买不买。

yangsen 发表于 2017-11-13 11:09
不怕折腾可以从qfp管脚上飞根线出来，用信号继电器的线圈漆包线或其他单芯细线飞。牛屎片那个PCB封装很可能 ...

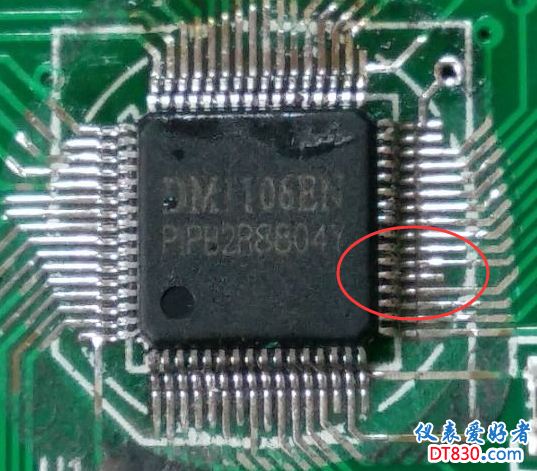

优利德没J8，牛屎片，用于进入校准模式的 PT1.3/J8没给接出来！
优利德没J8，没J8，没J8！

买东西靠运气了，我前后买了七八块优利德的万用表，没有一块出问题的。倒是买的胜利表都坏了

wgsd 发表于 2017-11-12 22:04
商家只把利益放在第一位，只想今天不管明天。

现在的，商家与厂家，都是认为，表坏了或不准，都买新的，不用修理，因为新的更好用。

不怕折腾可以从qfp管脚上飞根线出来，用信号继电器的线圈漆包线或其他单芯细线飞。牛屎片那个PCB封装很可能里面是绑定/硬芯都有的

呵呵，这表EPROM是常规的24C04吗？感觉早期的版本数据靠谱些，单片机表可靠性毕竟不是太可靠。我后面的一块890C+在读取的时候温度数据也丢过后面修正了。

大白兔 发表于 2017-11-12 21:01
这表个头够大，外形尺寸和UT61e一样，拨盘手感顺滑，功能齐全，价格低廉。
本来是性价比很高的电工/维修用 ...

买国产表，可要碰运气，不是每个表都是好的，不象进口表，大多数是好的，也有个别不好的。

wgsd 发表于 2017-11-12 22:04
商家只把利益放在第一位，只想今天不管明天。

想短接J8进入CAL模式，结果发现优利德没J8，优利德没J8，优利德没J8！
