全网首拆，日置DT4222

*发表于：2020-8-13 20:08:46* 万用表 8219 · 发表于：2020-8-13 20:08:46

您需要登录才可以下载或查看，没有账号？立即注册

x

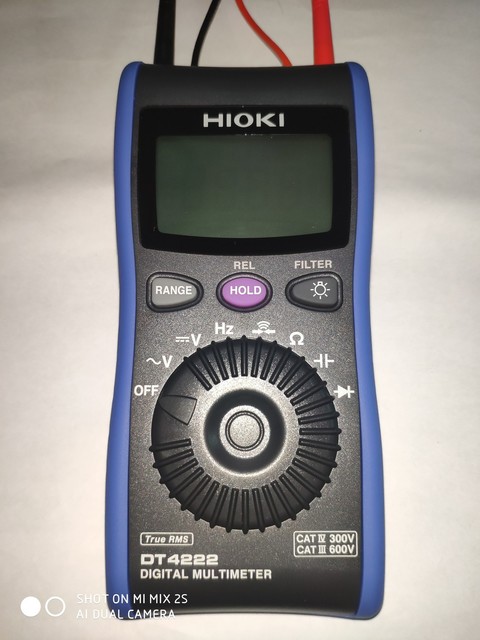

正面

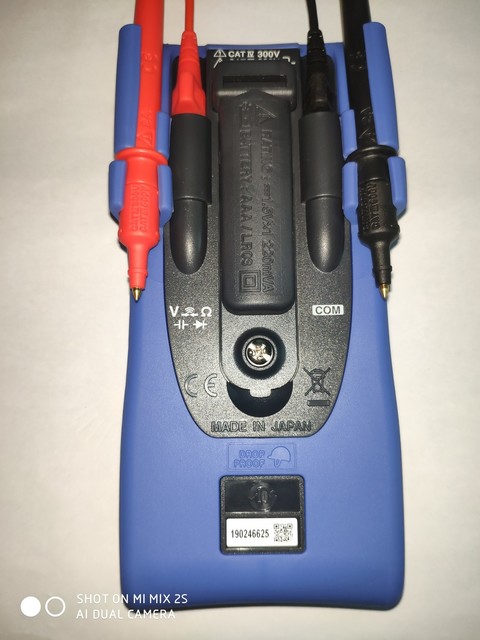

背面（含表笔）

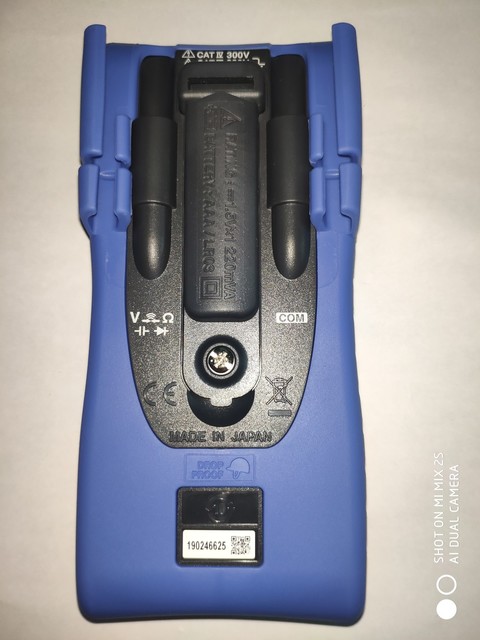

背面

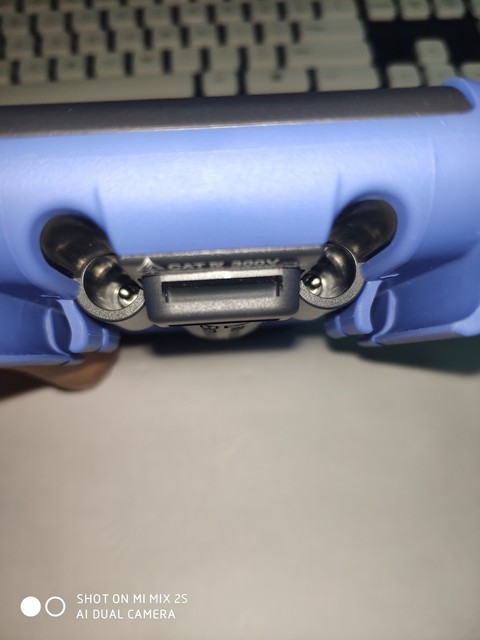

表笔插孔（？2.5mm插针）

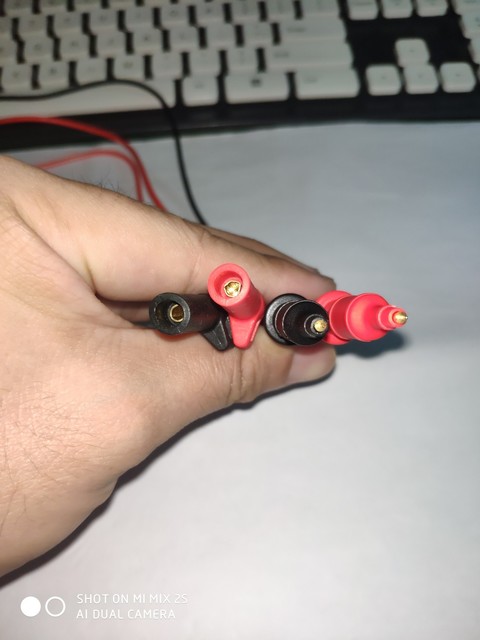

表笔，特殊插头，探针镀金

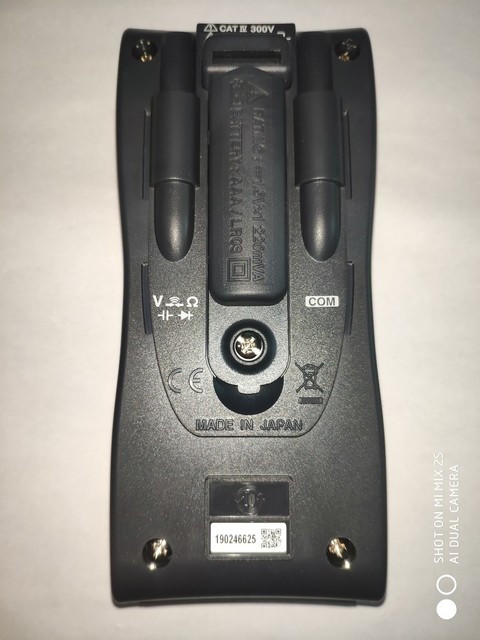

背面（移去保护套）

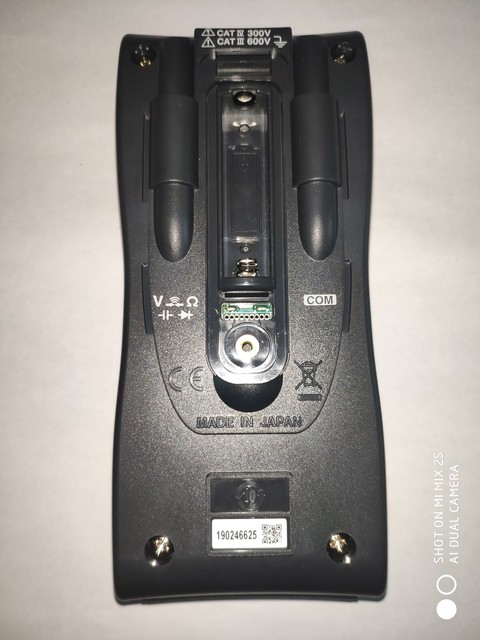

背面（移去电池盖），露出一排调试接口

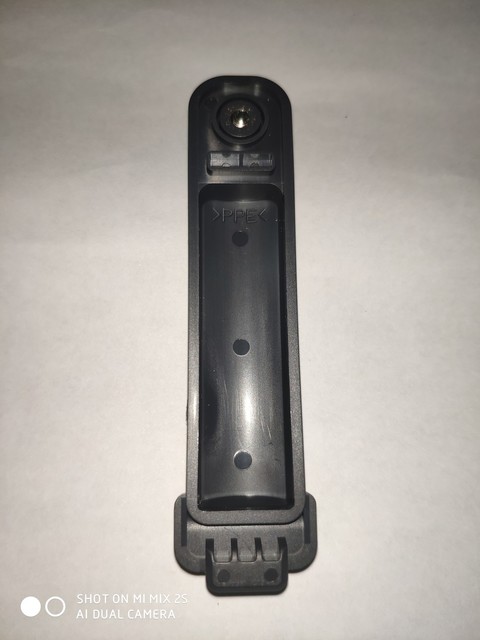

电池盖，螺丝带卡簧，不会掉

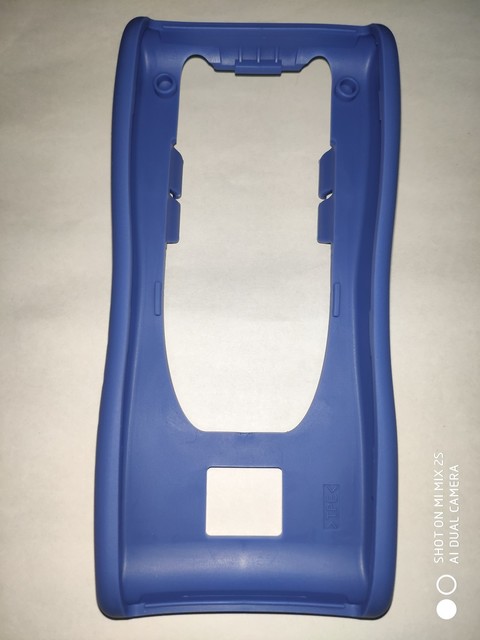

保护套，质地柔软

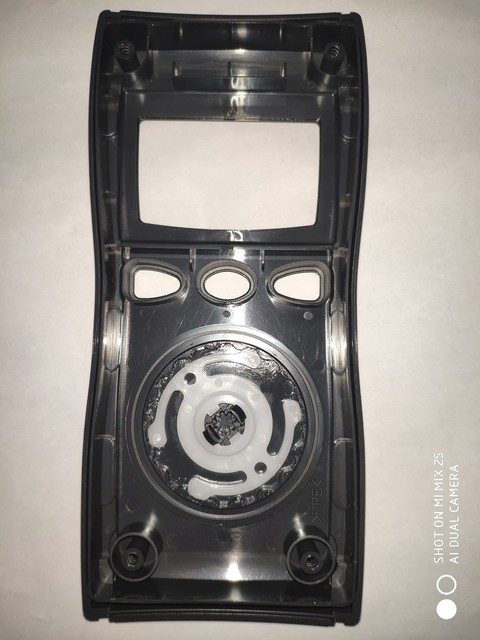

前盖，镜面疑似是玻璃，拨盘是凸轮结构

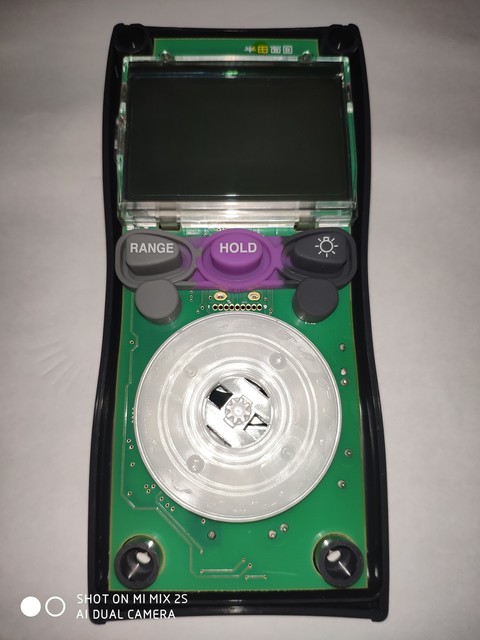

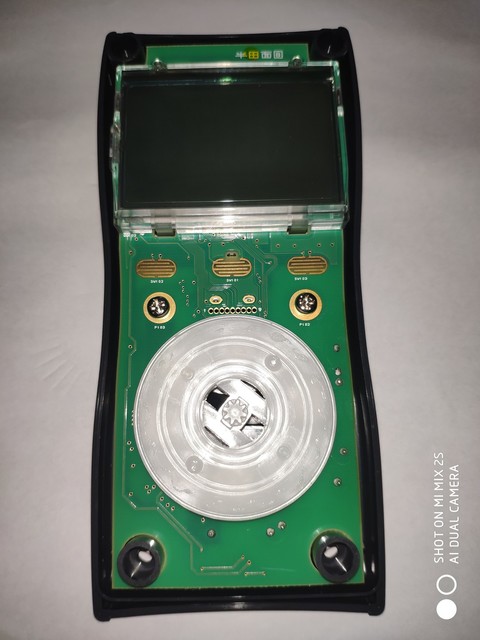

正面（移去上盖），大大的定位孔；按钮边缘翻起，防止进灰

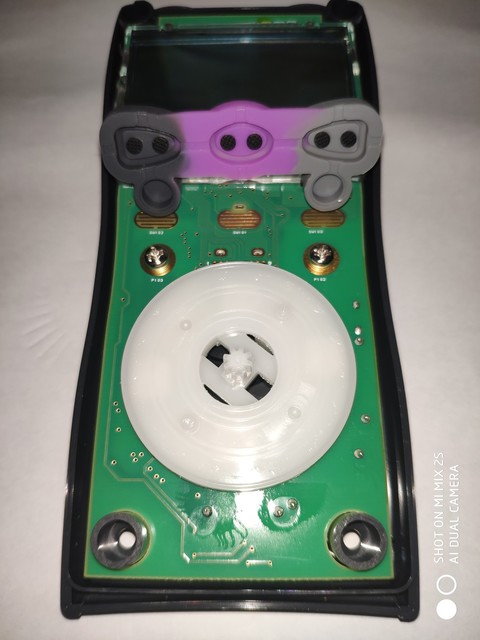

每个按钮下有2个导电橡胶点，双倍可靠

正面，移去按钮，露出金灿灿的开关；两个大螺丝连接到背面的接线柱

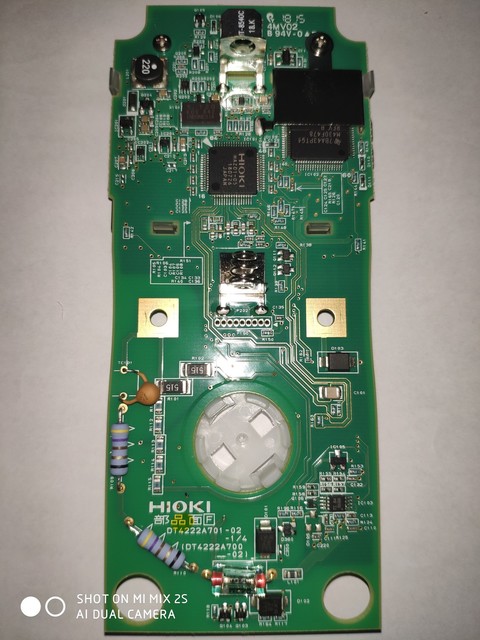

主板背面

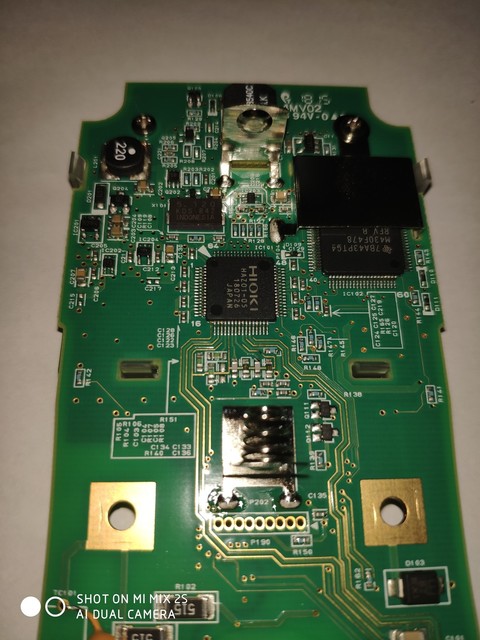

HIOKI（日置）测量专用芯片+MSP430单片机；电池升压电路在左上角

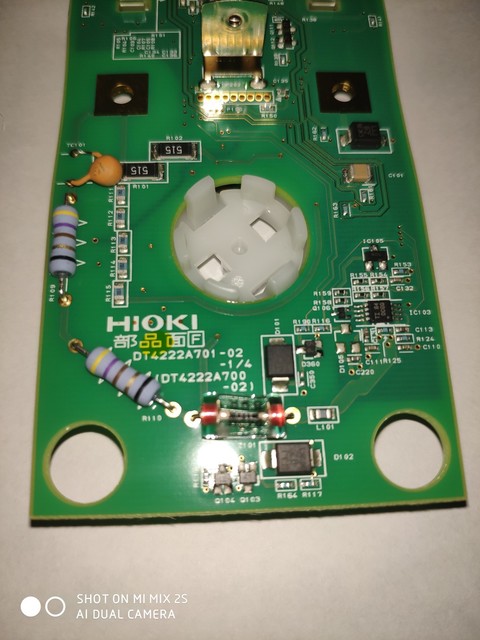

下面的玻璃管疑似是？放电管

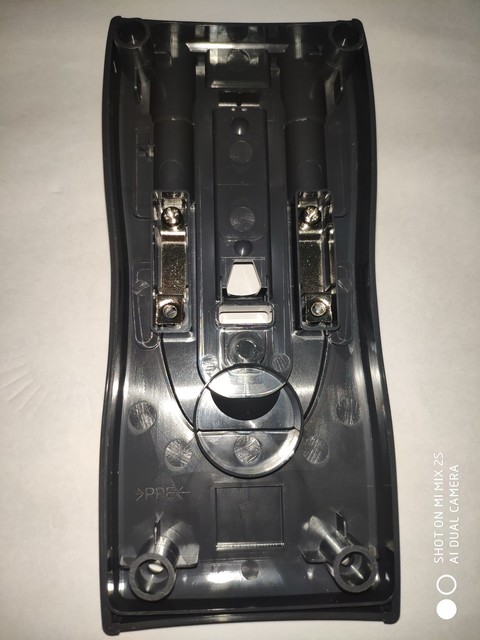

底壳，插座的设计很巧妙

tiger20908 · 2020-8-13 20:21:25

抢个位置，细细观看。

人艰不拆 · 2020-8-13 20:26:01

抢个位置，细细观看。

chen131578 · 2020-8-13 20:27:25

日置的很好，相比福禄也不逊色。

zhangwj98 · 2020-8-13 21:11:25

做工不错，很养眼。

hc061218 · 2020-8-13 21:32:07

贵是有道理的！国产真心没法比，即便是国产高端型号，仔细看也真的没法比！

大白兔 · 2020-8-13 22:38:26

chen131578 发表于 2020-8-13 20:27
日置的很好，相比福禄也不逊色。

技术/稳定性方面，还是老福厉害。

wgh1027 · 2020-8-14 00:07:14

看起来不错的

kyhwhb · 2020-8-14 05:40:23

工艺真好！谢谢分享

勇闯沙滩 · 2020-8-14 06:17:43

稳定性，速度很好吧？

散淡021 · 2020-8-14 09:51:46

谢谢分享
有自己芯片的，这个国内厂家？

tiger20908 · 2020-8-14 11:52:58

散淡021 发表于 2020-8-14 09:51
谢谢分享
有自己芯片的，这个国内厂家？

日本制造。

光速飞行 · 2020-8-14 12:12:14

同福禄克一样，都是用德州芯片，外围用定做芯片。

HD123 · 2020-8-14 18:19:55

不错！小日本的电路设计很好

fslichong · 2020-8-14 18:21:24

做工相当好，应该学习

wgh1027 · 2020-8-15 11:13:44

比国产的好多了

表述 · 2020-8-15 15:12:57

线路板看着真是漂亮。

GCG · 2020-11-18 12:53:34

楼主多钱买的？

yangsen · 2020-11-18 13:31:06

这做工赞啊，表笔插头有点像MCX插头

田仁新 · 2020-11-19 12:39:22

hc061218 发表于 2020-8-13 21:32
贵是有道理的！国产真心没法比，即便是国产高端型号，仔细看也真的没法比！ ...

你啊！好好看看VC189A吧？电板方面也整整齐齐的，精度，耐摔各方面不比老外的差，就是慢了点而已！
