福禄克 289C 频率

fanhb 发表于 2019-5-21 00:06

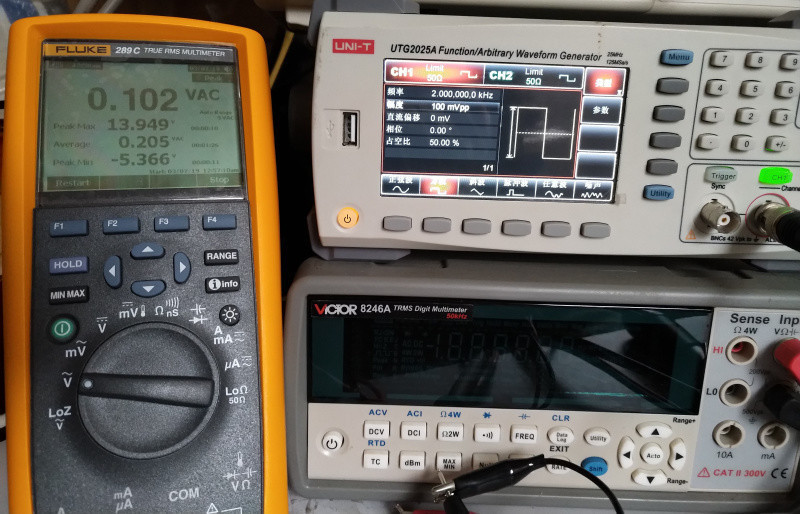

主显示那根本不是峰值显示，是真有效值显示。 至于你测量的图片上主显示为何显示的数值和发生器设置的峰 ...

是实时值，就是峰，下是这前的记录值，不是当前的值，没有错的，289c，是记录形表，下面的显示是旧的记录，还有时间，日期呢。

光速飞行 发表于 2019-5-21 00:04
应该不错的，看图

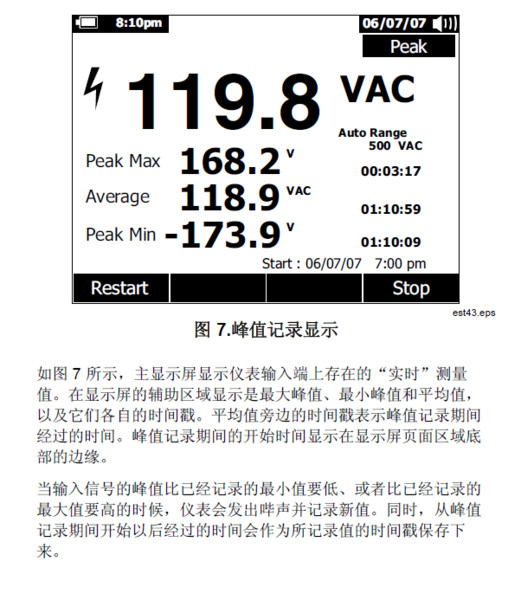

对呀，说明书上写了，主显示屏显示的是 “实时” 测量值，这个实时就是仪表测量的交流电压，因为是289，是真有效值表，所以这个测量值是真有效值，不是峰值。   你可以实验，不打开峰值功能，直接交流档测试，看看是不是测量结果和你所谓的峰值数值一样。发生器设置还是同样设置。

fanhb 发表于 2019-5-21 00:12
对呀，说明书上写了，主显示屏显示的是 “实时” 测量值，这个实时就是仪表测量的交流电压，因为是289， ...

289C就是有峰值测量档，你看懂了没有，就是实时测量的峰值电压。

你看好了，是峰值 ,peak

光速飞行 发表于 2019-5-21 00:14
289C就是有峰值测量档，你看懂了没有，就是实时测量的峰值电压。

哎呀，289是有峰值测量功能的，我知道啊，我有287.  你这个错了，理解错了。 明辨就是你发生器还设置同样参数， 你用表的交流档直接测，看是不是数值和你说的所谓峰值一样。

fanhb 发表于 2019-5-21 00:12
对呀，说明书上写了，主显示屏显示的是 “实时” 测量值，这个实时就是仪表测量的交流电压，因为是289， ...

真有效值，当然不是这个数了，我们还是懂的。

光速飞行 发表于 2019-5-21 00:17

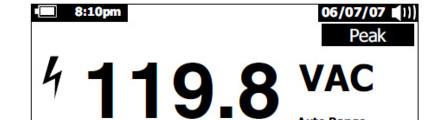

你看好了，是峰值 ,peak

这个peak 提示是在峰值测量，并不是说主显示的是峰值

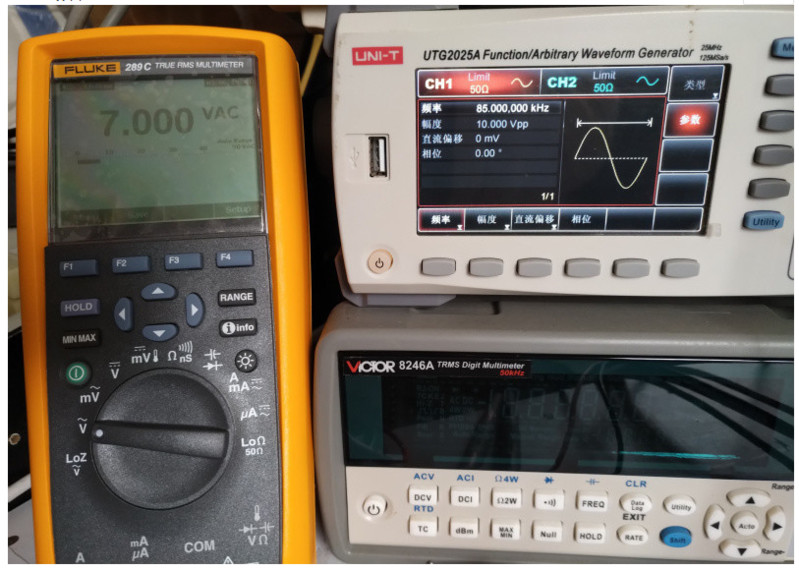

这个才是真的，测量真有效值的图，10Vp峰值，20Vpp峰峰值，7V才是真有效值。

光速飞行 发表于 2019-5-21 00:27
这个才是真的，测量真有效值的图，10Vp峰值，20Vpp峰峰值，7V才是真有效值。

我只是说，289峰值功能打开后，主显示的是真有效值，和不打开峰值功能直接交流档测试的数值是一样的，就是交流档直接测试的数值。

fanhb 发表于 2019-5-21 00:24
这个peak 提示是在峰值测量，并不是说主显示的是峰值

这个就是实时峰值电压

fanhb 发表于 2019-5-21 00:32
我只是说，289峰值功能打开后，主显示的是真有效值，和不打开峰值功能直接交流档测试的数值是一样的，就 ...

不对的

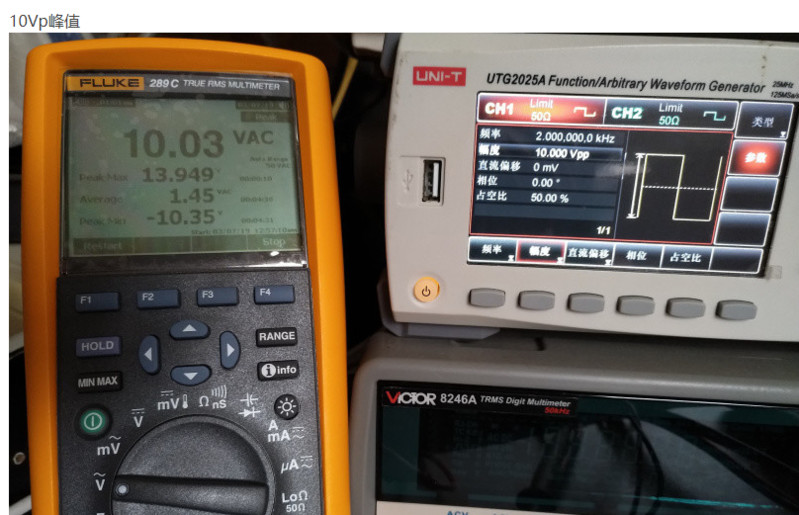

你看这个就知道了，这个测量峰值的图。



有效值

光速飞行 发表于 2019-5-21 00:35
不对的

哎，你用表怎么不多看看说明书，再说了下面辅助显示屏已经显示了峰值，你还要说主显示的是峰值，就是因为你发生器设置的峰值刚好和主显示屏显示的一样，你就认为这就是峰值。

光速飞行 发表于 2019-5-21 00:38
你看这个就知道了，这个测量峰值的图。

好，你把这个图里的占空比改变一下，不要50，你立马就明白我说的了。

fanhb 发表于 2019-5-21 00:40
哎，你用表怎么不多看看说明书，再说了下面辅助显示屏已经显示了峰值，你还要说主显示的是峰值，就是因为 ...

下面的是前记录值

光速飞行 发表于 2019-5-21 00:44
下面的是前记录值

下面才是峰值测量， 第一个是最大峰值（实时的测量），第二个是平均值（根据打开峰值时间开始计算），第三个是最小峰值（实时的测量）

fanhb 发表于 2019-5-21 00:41
好，你把这个图里的占空比改变一下，不要50，你立马就明白我说的了。

现在我没测量，这是以前的图，有时间我试试。

光速飞行 发表于 2019-5-21 00:48
现在我没测量，这是以前的图，有时间我试试。

你测量后会恍然大悟，哈哈，原来一直认为的是错的。  然后改图，免得别人看到了又说你。

fanhb 发表于 2019-5-21 00:47
下面才是峰值测量， 第一个是最大峰值（实时的测量），第二个是平均值（根据打开峰值时间开始计算），第 ...

说明书，上说主显才是实时值。下面是最大，最小，平均值。

光速飞行 发表于 2019-5-21 00:51
说明书，上说主显才是实时值。下面是最大，最小，平均值。

对，主显示是实时值，这个实时值是交流电压的测量值，并不是峰值，哪怕你不打开峰值功能，他也显示这个值，你打不打开峰值功能，这个值一样的，不变，因为他就是普通的交流档测试值
