用 Layout 6.0 做的基准板

发表于：2019-7-21 12:23:50 5825
标准件&校基准源
主题类别: 其它
标准件类型:
仪表品牌: DIY自制
型号或关键字: LTZ1000ACH

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

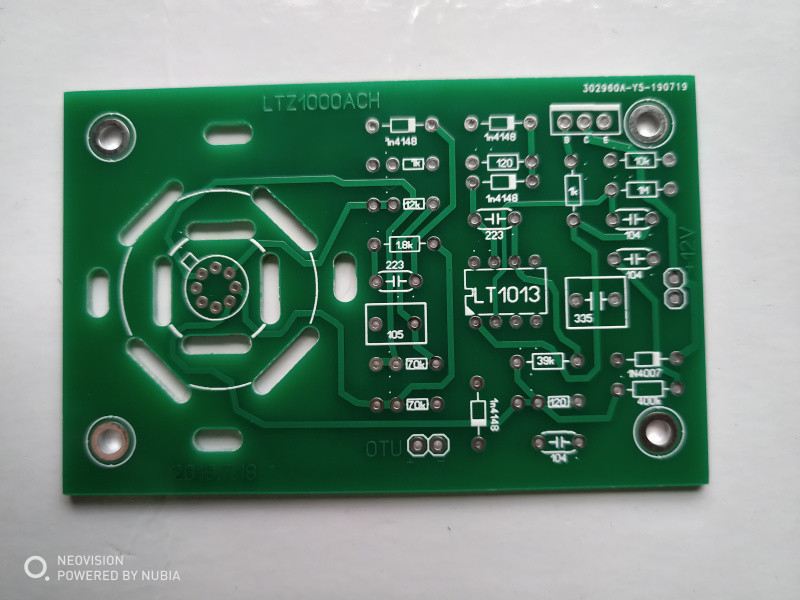

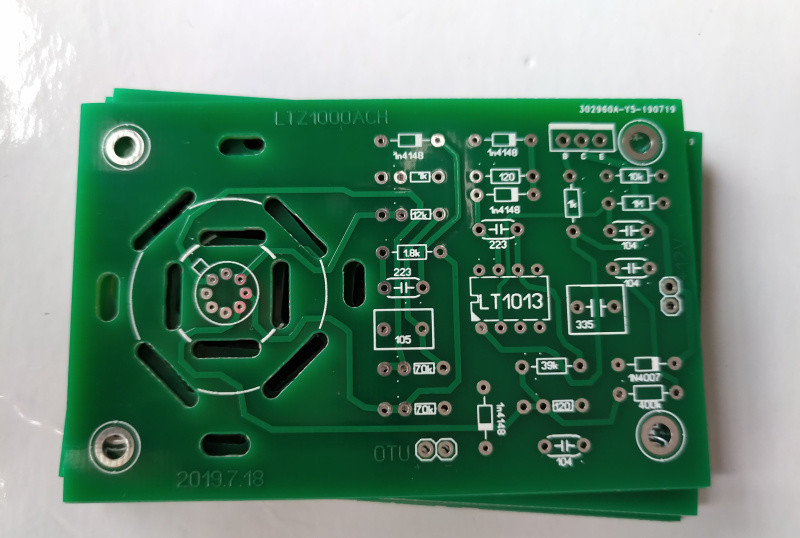

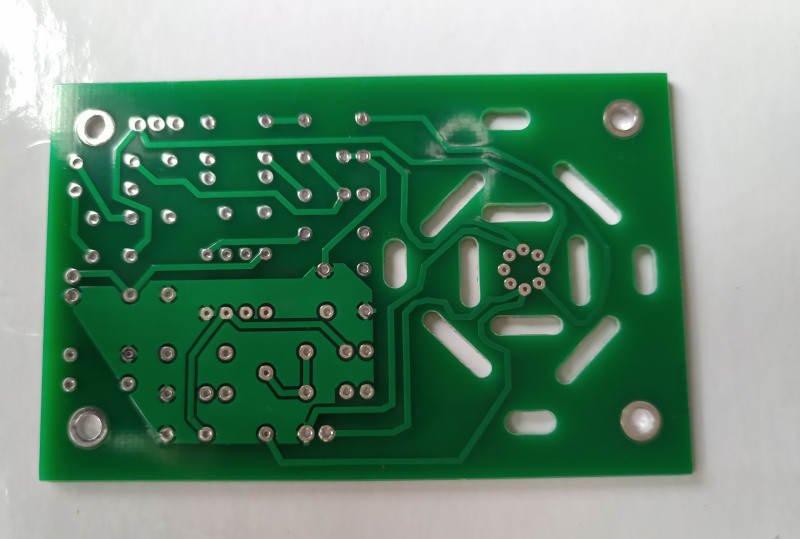

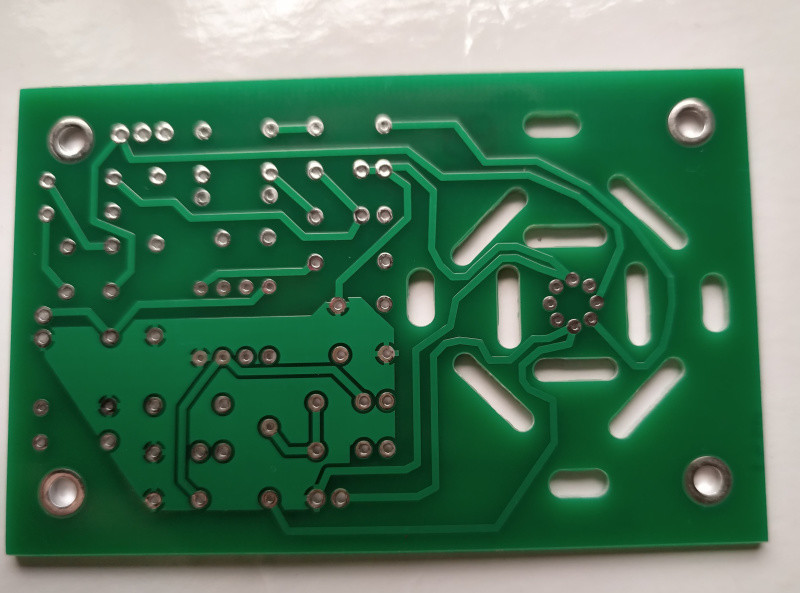

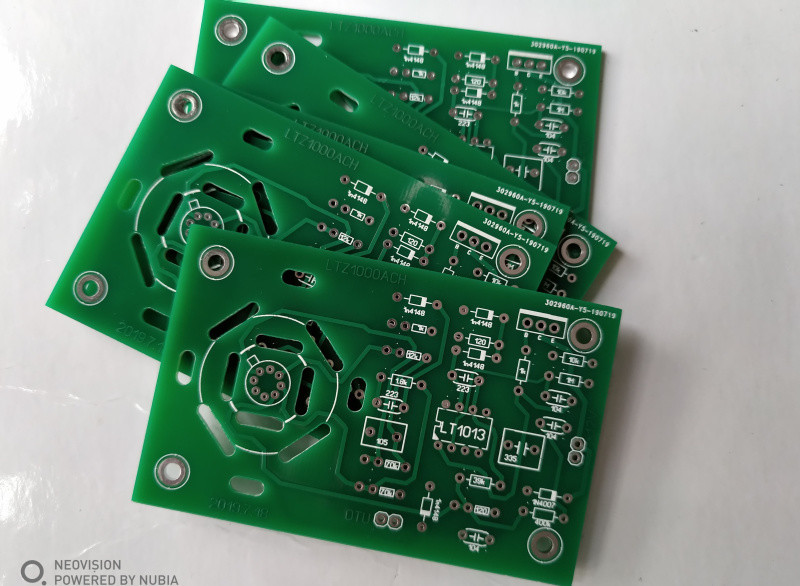

用 Sprint-Layout 6.0  做的基准电路板，LTZ1000AHC，打出来的板真的不错，手机拍的图不是很好。
上图



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

勇闯沙滩 数字大神 2019-7-21 15:54:40
这基准板挺漂亮，焊完元件800多吧，绝大多数人只能欣赏了，静等完工欣赏。
2019-7-21 15:54:40 回复
光速飞行 楼主     数字大神 2019-7-21 16:15:47
勇闯沙滩 发表于 2019-7-21 15:54
这基准板挺漂亮，焊完元件800多吧，绝大多数人只能欣赏了，静等完工欣赏。 ...

是的，如果用金封电阻，要2000元多，挺贵的。
2019-7-21 16:15:47 回复
人艰不拆 数字王者 2019-7-21 16:56:05
光速飞行 发表于 2019-7-21 16:15
是的，如果用金封电阻，要2000元多，挺贵的。

对于楼主来说，那都不叫钱！
2019-7-21 16:56:05 回复
光速飞行 楼主     数字大神 2019-7-21 19:36:20
人艰不拆 发表于 2019-7-21 16:56
对于楼主来说，那都不叫钱！

哈哈，你以为我是中央银行行长呀，行长才不叫钱。
2019-7-21 19:36:20 回复
kyhwhb 数字大神 2019-7-21 20:56:53
高端基准又要诞生了
2019-7-21 20:56:53 回复
光速飞行 楼主     数字大神 2019-7-21 21:21:24
巍巍兴安 发表于 2019-7-21 20:56
高端基准又要诞生了

早就诞生了，现不过是自己做板而已。
2019-7-21 21:21:24 回复
星星123 数字精灵 2019-7-21 21:42:44
高端基准，玩的是心跳地感觉
2019-7-21 21:42:44 回复
hc061218 数字王者 2019-7-21 23:18:35
你让我们584和399情何以堪？  你这样做出来，一辈子都不用担心精度问题了！
2019-7-21 23:18:35 回复
hc061218 数字王者 2019-7-21 23:21:03
几十年的温漂，估计六位半的表都不一定能分辨出来！不过你应该是八位表起步的人！ 否则这基准大材小用了！毕竟顶一台34401的台表了！
2019-7-21 23:21:03 回复
光速飞行 楼主     数字大神 2019-7-21 23:24:01
hc061218 发表于 2019-7-21 23:18
你让我们584和399情何以堪？  你这样做出来，一辈子都不用担心精度问题了！
...

没有完美的基准，８位半又要担心了，永远有得玩！
2019-7-21 23:24:01 回复
fslichong 数字王者 2019-7-21 23:43:30
这东西好啊，你做那么多块板意欲何求啊，难道是你要每人送一块基准，反正目前我是买不起的哈
2019-7-21 23:43:30 回复
光速飞行 楼主     数字大神 2019-7-21 23:54:48
fslichong 发表于 2019-7-21 23:43
这东西好啊，你做那么多块板意欲何求啊，难道是你要每人送一块基准，反正目前我是买不起的哈
...

我也送不起，谁想玩，就得出血。
2019-7-21 23:54:48 回复
光速飞行 楼主     数字大神 2019-7-21 23:59:56
hc061218 发表于 2019-7-21 23:21
几十年的温漂，估计六位半的表都不一定能分辨出来！不过你应该是八位表起步的人！ 否则这基准大材小用了！ ...

没有哪条款，规定六位就不能玩，老头子，非得八位半才能玩，以后有１２位了，也不知道玩什么。
2019-7-21 23:59:56 回复
风不止 数字奇才 2019-7-22 09:04:00
能共享PCB文件吗，手头有LTZ1000，但一直没有用起来
2019-7-22 09:04:00 回复
光速飞行 楼主     数字大神 2019-7-22 10:01:42
本帖最后由 光速飞行 于 2019-7-22 10:03 编辑
风不止 发表于 2019-7-22 09:04
能共享PCB文件吗，手头有LTZ1000，但一直没有用起来

提供光绘文件，就生产用的
光绘文件
LTZ1000ACH.rar (14.75 KB, 下载次数: 111)

2019-7-22 10:01:42 回复
jy1111 数字斗士 2019-7-22 13:14:05
不错 可以呀
2019-7-22 13:14:05 回复
veteran 数字梦想家 2019-7-23 09:17:37
不错耶！
2019-7-23 09:17:37 回复
光速飞行 楼主     数字大神 2019-7-23 09:25:44
veteran 发表于 2019-7-23 09:17
不错耶！

能用就可以，不是沉金。
2019-7-23 09:25:44 回复
