死马当成活马医！拆修一个罗技无线鼠标接收器。

发表于：2019-8-7 22:22:15 6282
电子产品
行为类别: 维修
产品类别: 电脑相关
电子品牌: 罗技
电子产品关键字: 罗技无线鼠标接收器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

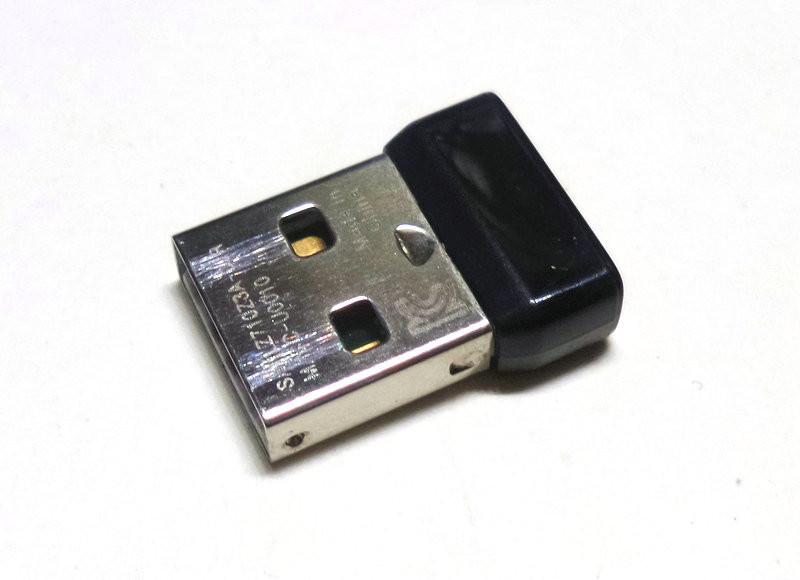

朋友送的无线鼠标，说是时而失灵。到手以后接收器插电脑上没反应。 20190806_130425.jpg

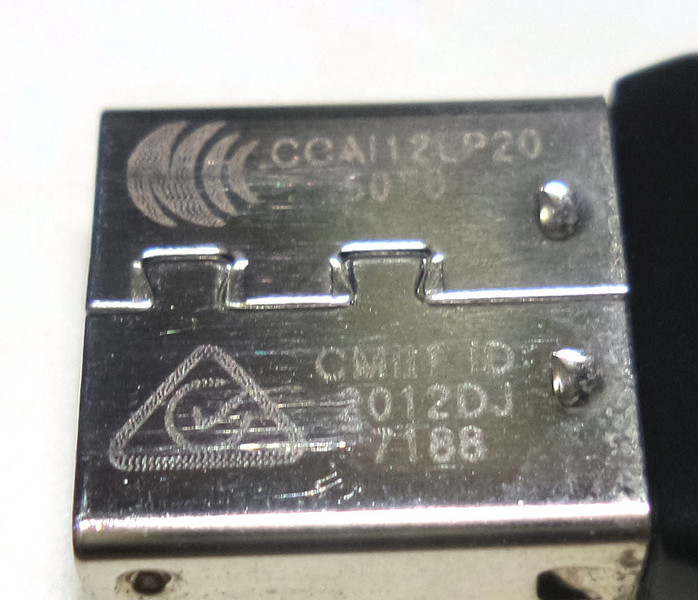

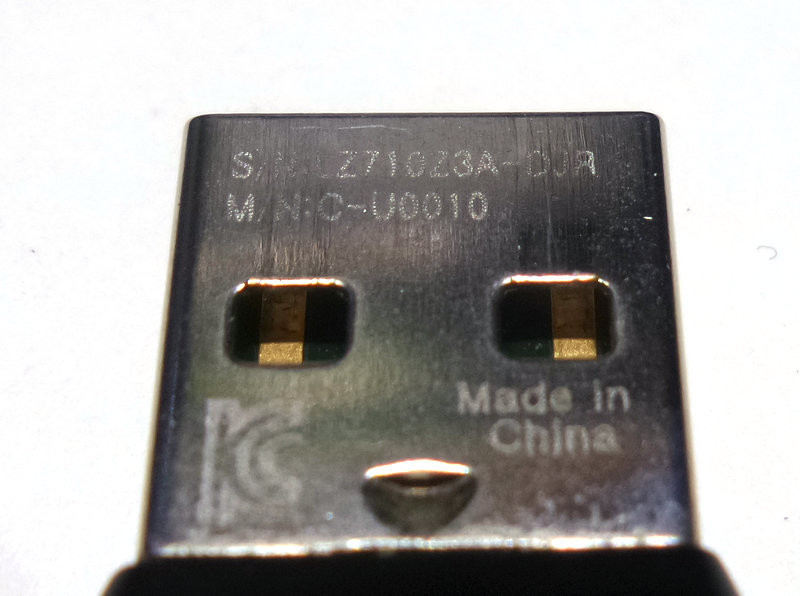

接收器外壳两面很多激光刻的字。
很精致呢

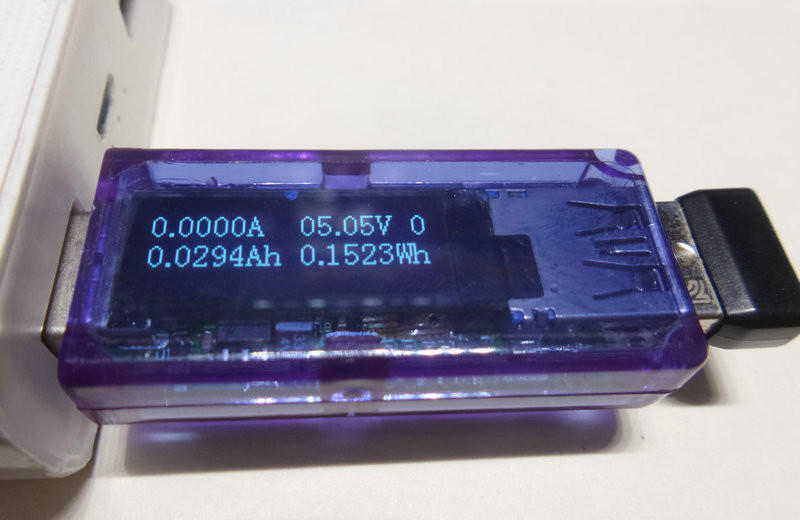

插电脑没有新硬件，插电源上没一点点电流。

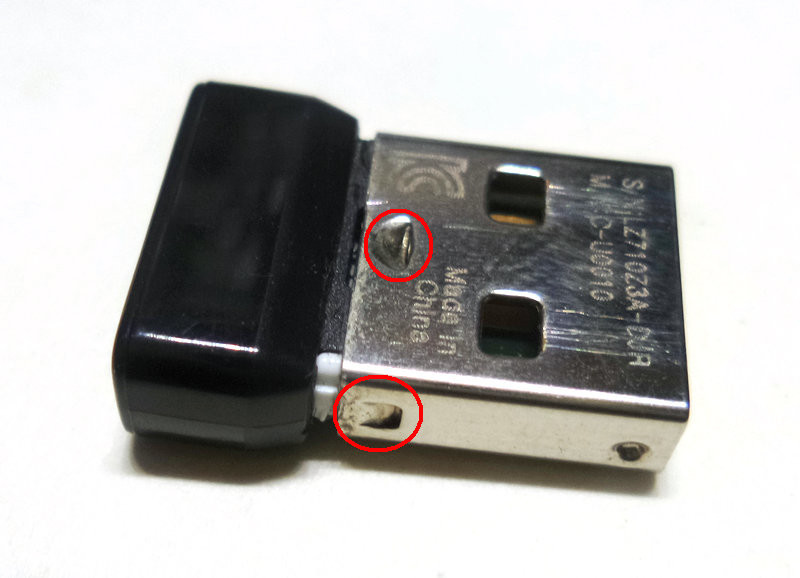

准备拆了看看，金属外壳四周都有这样的卡子，扣不开。
本来打算破拆的，后来想想还是有点可惜。。。
于是在金属头和塑料壳之间的那条缝下手。

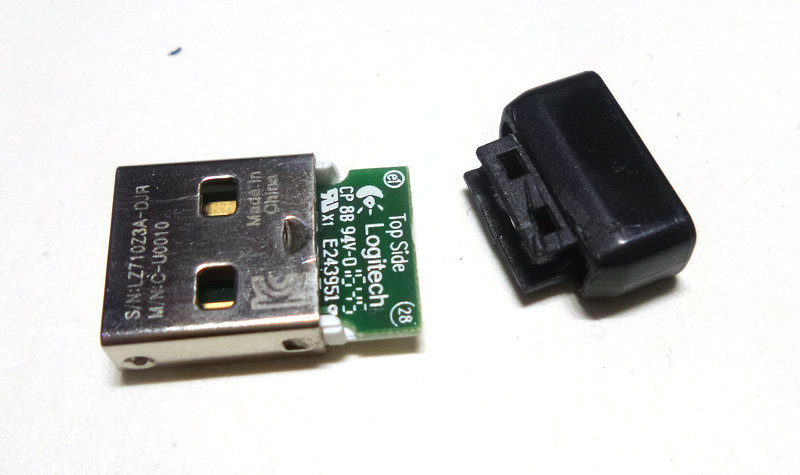

拆掉后面的塑料壳了。


拆掉以后，电路板向上扳一下，就能抽出来了。

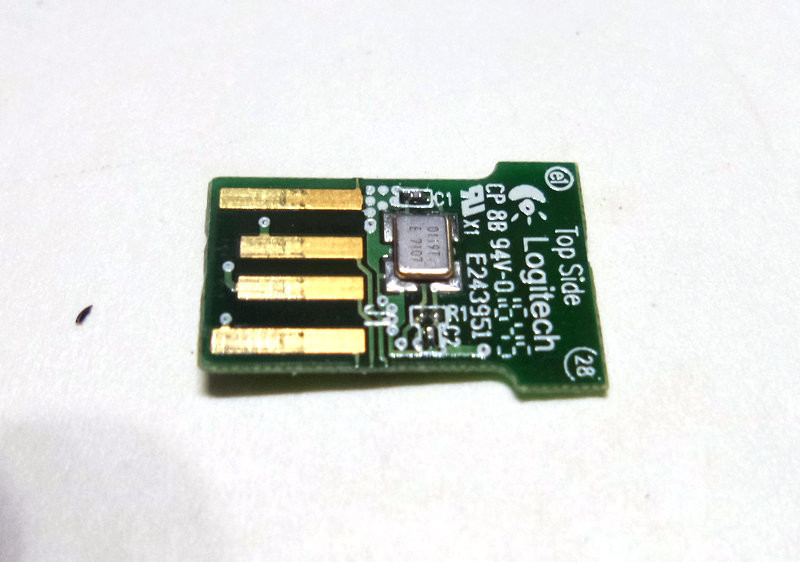

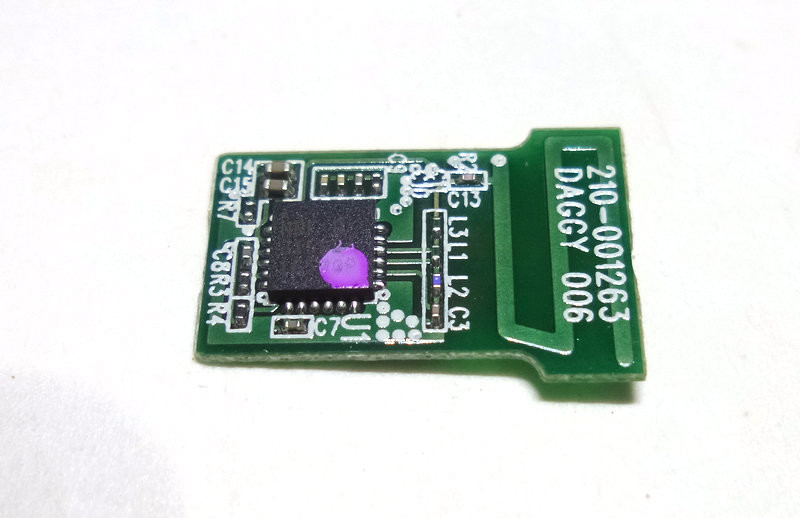

电路板另一面。

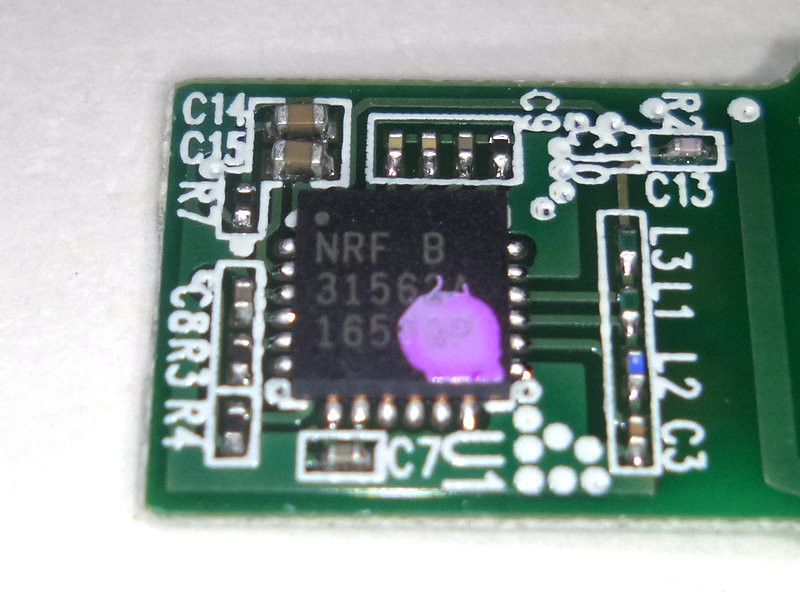

收发IC NRF31562A
外围没什么零件，除了断路，芯片损坏，应该就是虚焊了。

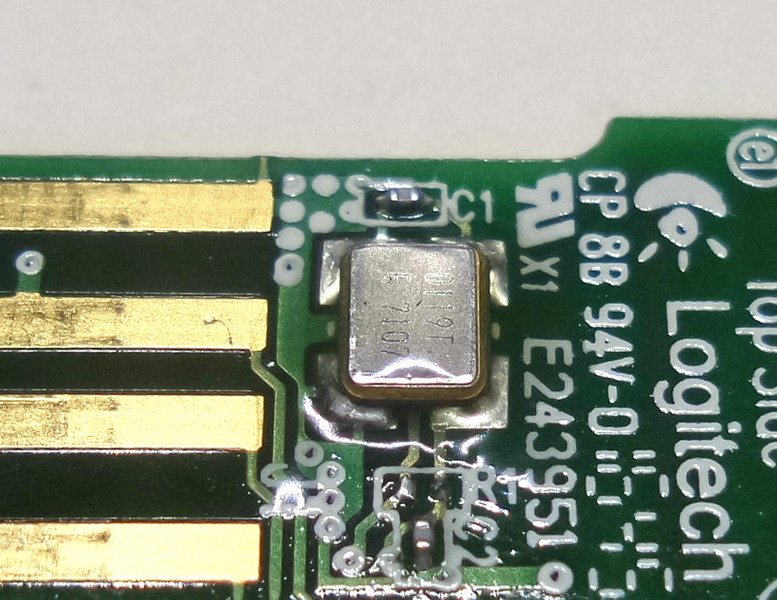

抱着试试看的态度，先对有源晶振补焊。
无果。。。

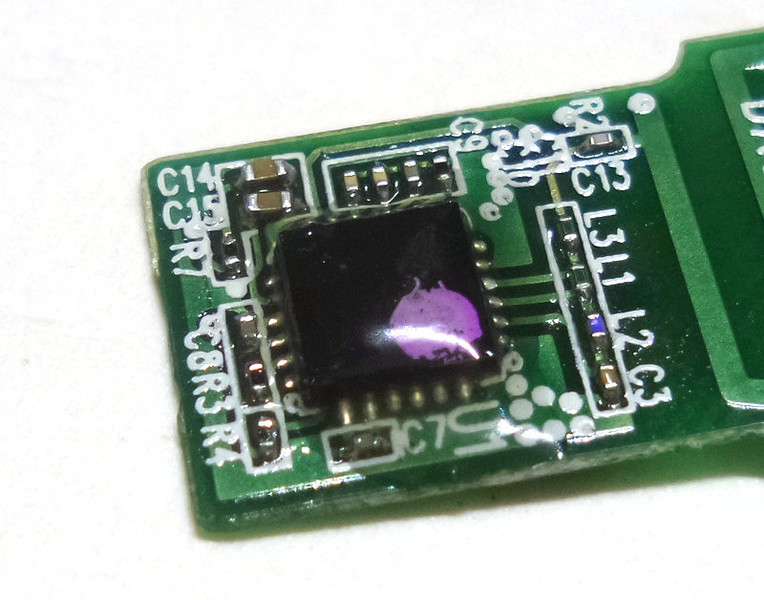

随后对IC进行补焊。

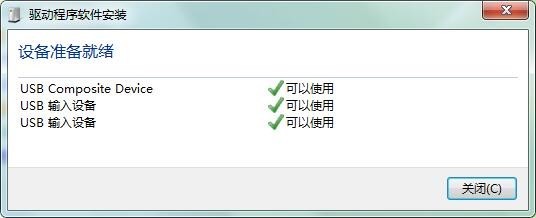

再插入电脑，好了！看来是IC有虚焊的地方啊。
反复插拔N次，一切正常。鼠标试用了两天也没出现问题。
