3000VA隔离变压器小拆

上次查漏电使用到变压器后感觉确实需要买一款功率大一些的，本来想买500VA的但感觉3000VA用处更多
到手发现这东西23KG根本无法外出携带，又添了一款吃灰产品

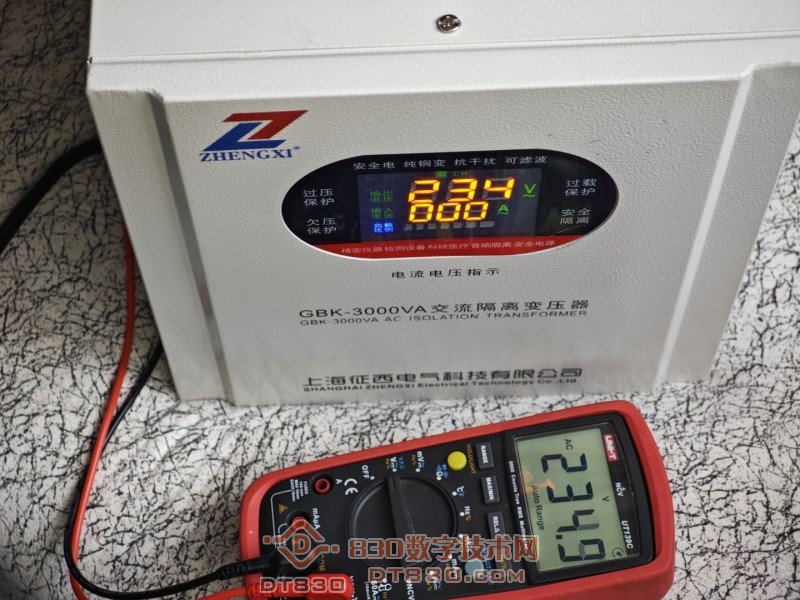

带电压电流显示，输入234输出234

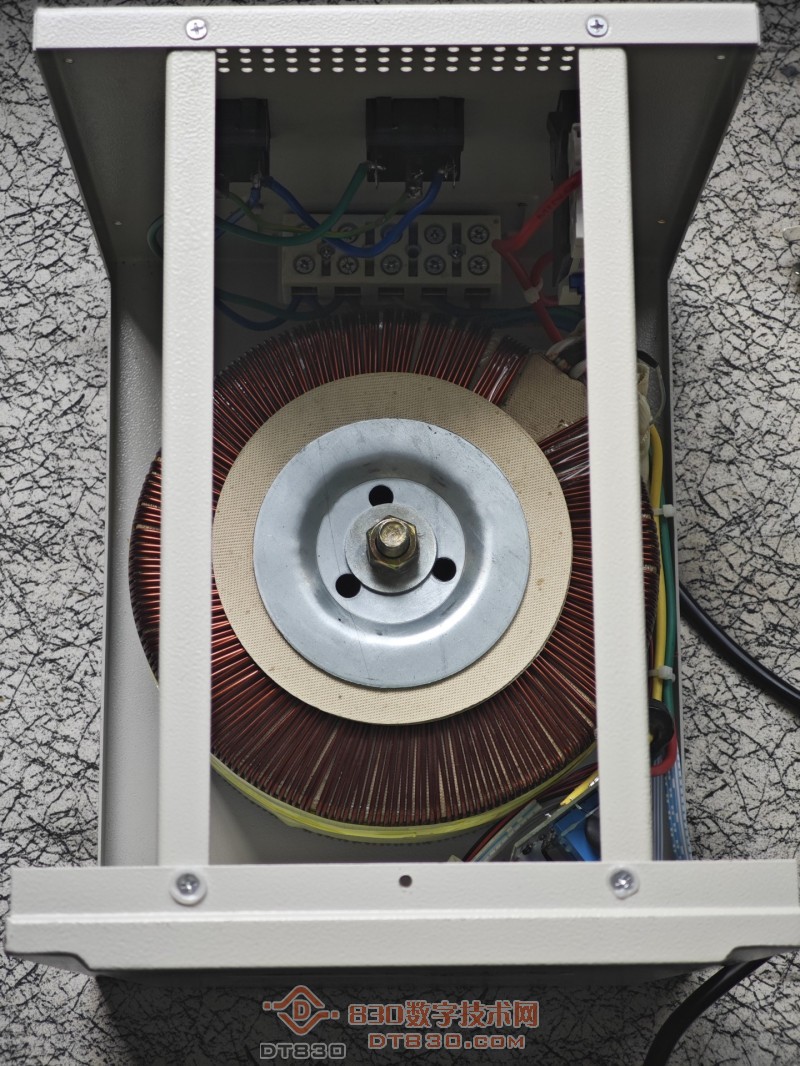

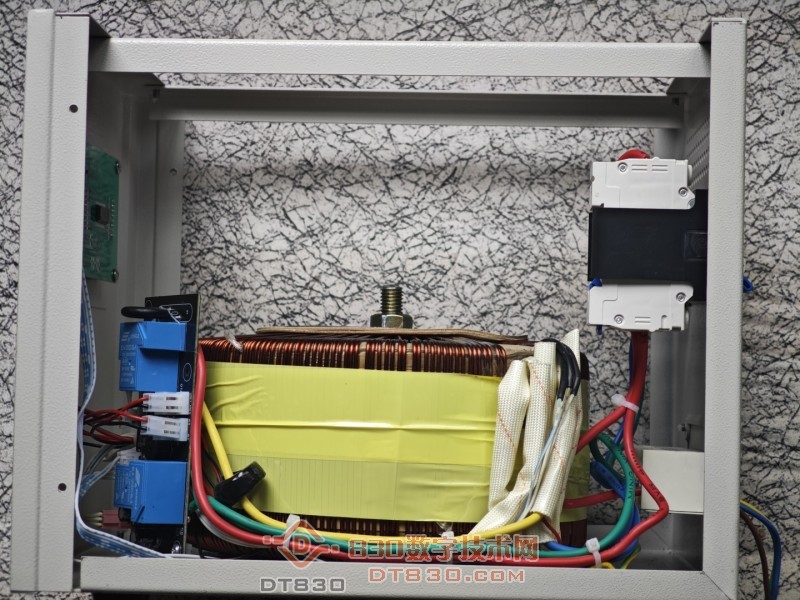

内部很简陋，一个环形变压器+保护小版

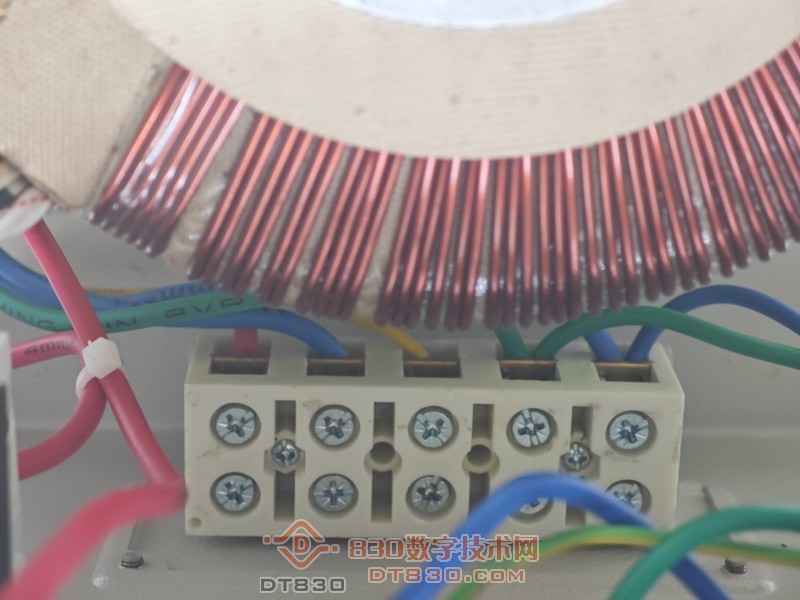

接线排，从左到右依次为输入LIVE，零，地，输出地，LIVE

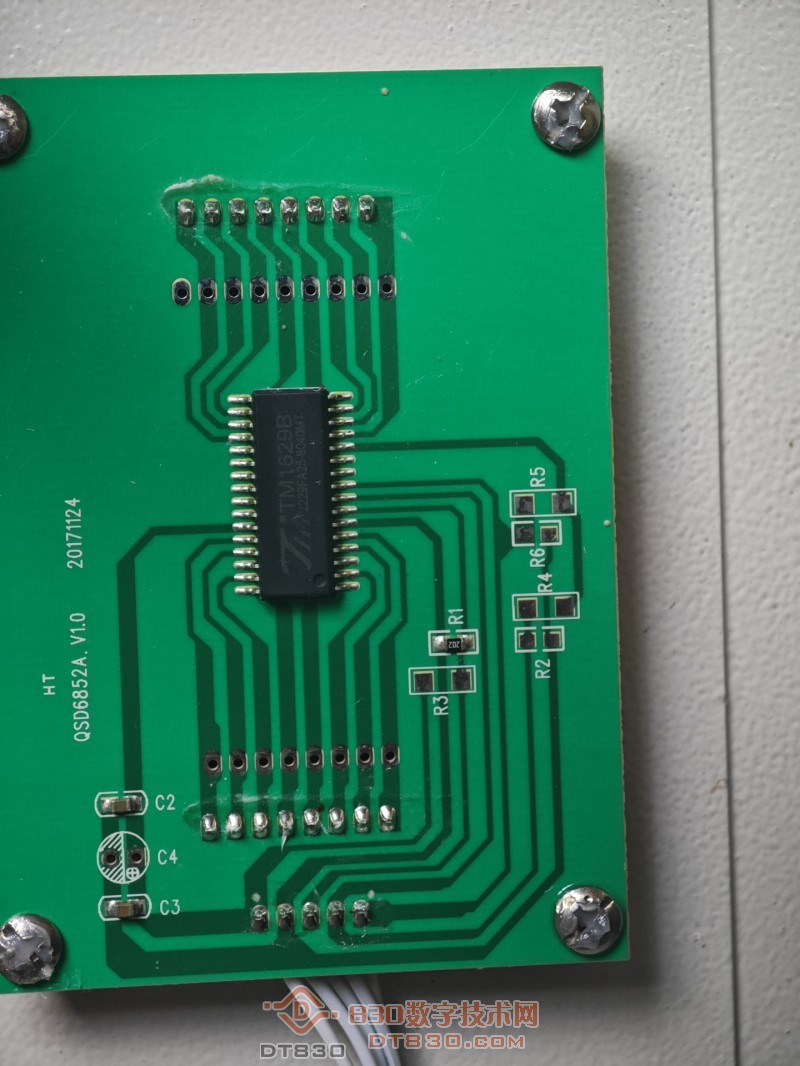

显示屏TM1629B，LED驱动专用IC，电磁炉上也常有运用

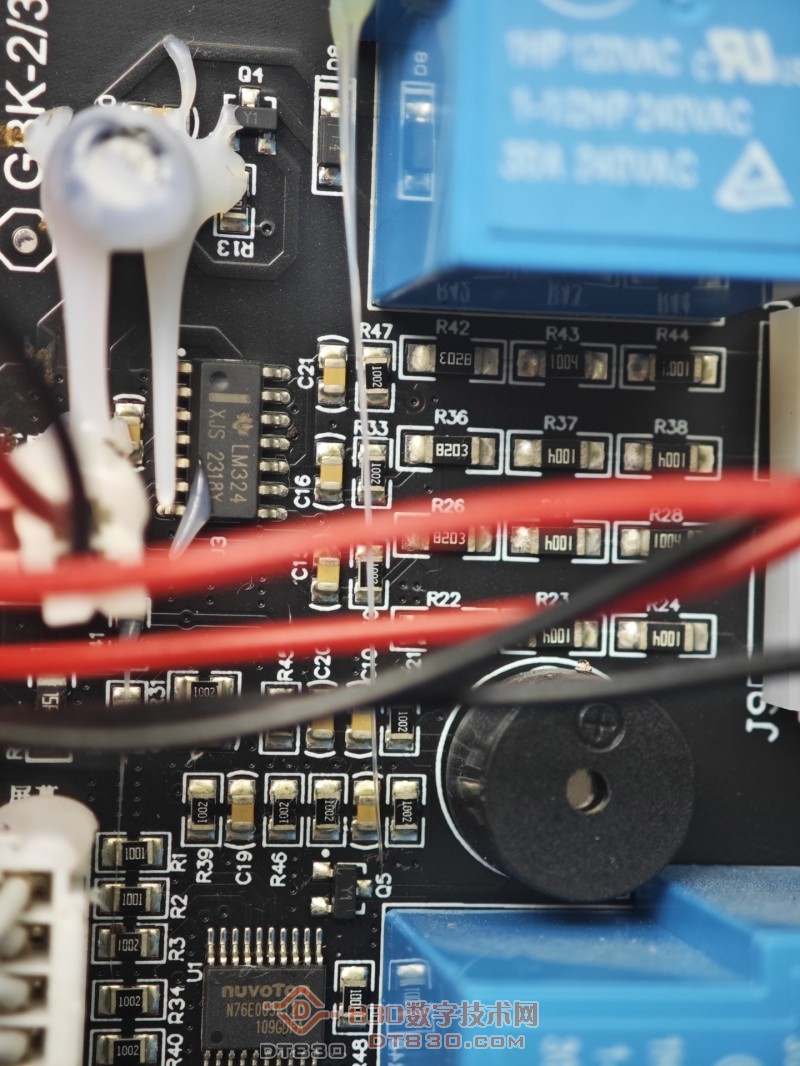

LM324四路运放

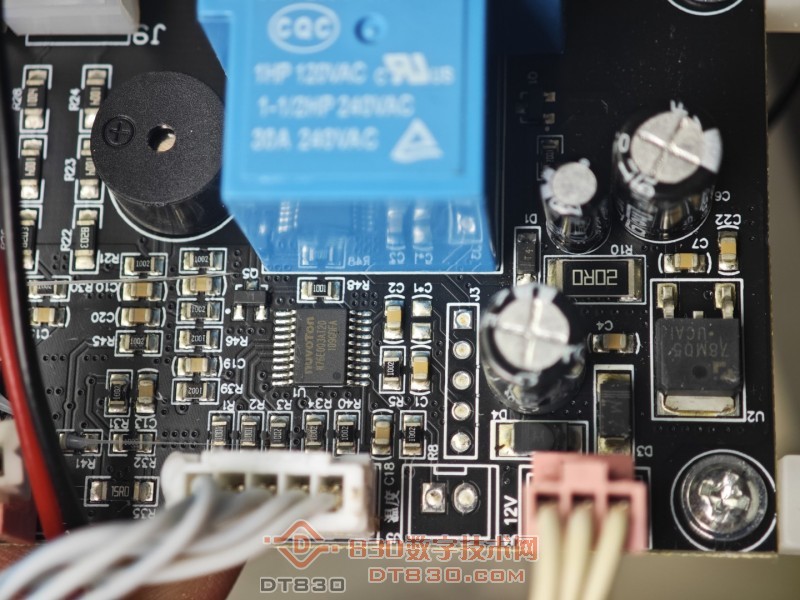

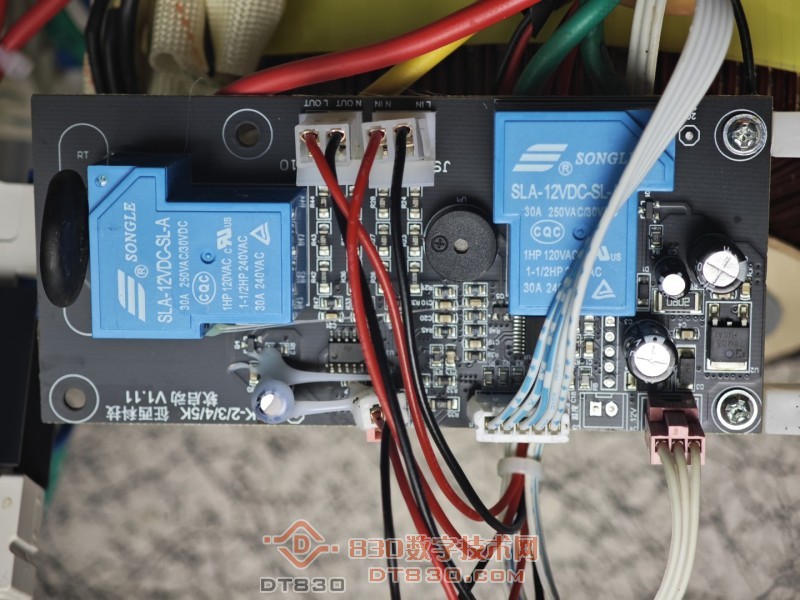

N76E003AT20单片机，这个小板负责温度，电流，电压监测
和同款2/3/4/5000va通用，外壳也因为要兼容4KVA导致内部很空，感觉还是500/1KVA实用些
