为DT830-VAR基准加个万用表电阻直测小部件

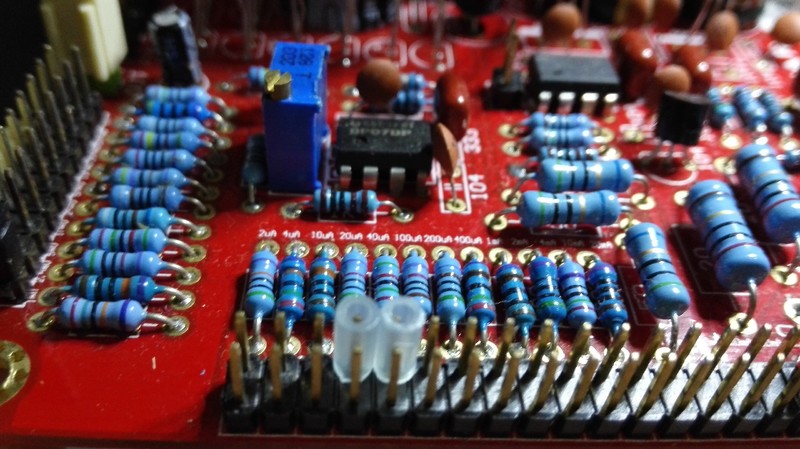

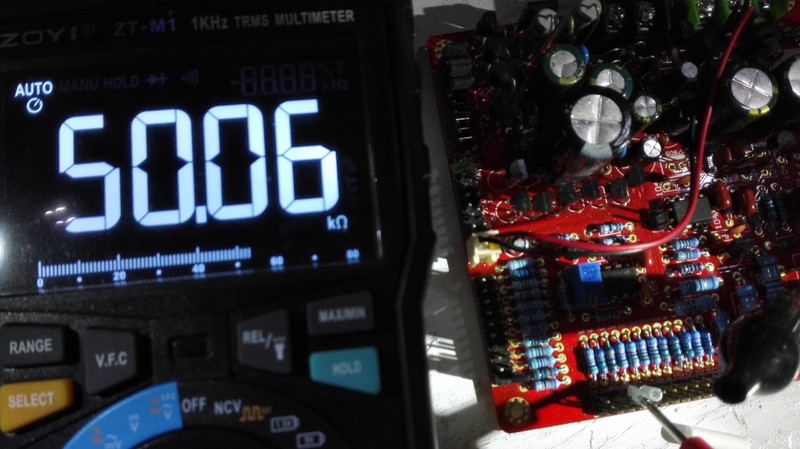

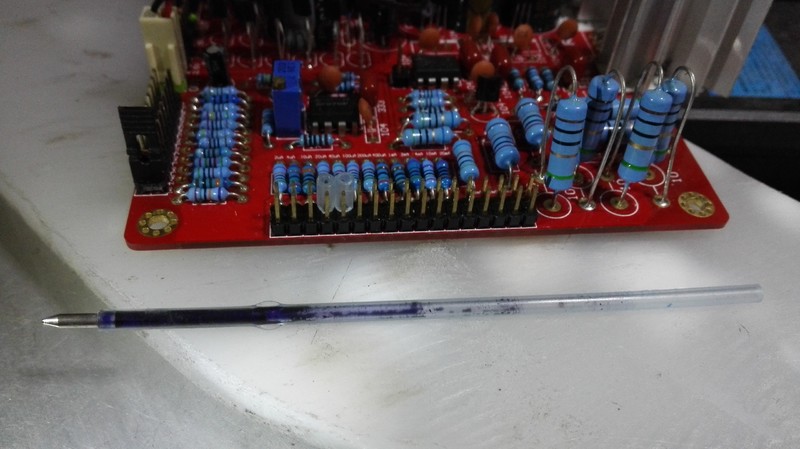

                  因为DT830-VAR基准是去掉标定表笔电阻后给出的测试值，所以适合用万用表表笔直测电阻，不宜再增加其它的导线。目前在排针上直测电阻不方便，所以特制作一个方便直测电阻的小工具，超简单的，并且材料易得，就是我们使用完的笔芯，截一小段套在排针上，要比排针高一点，这样用万用表表笔直测基准排针就很方便了，见下图









     希望对大家有用！

这个办法确实好，1-不易碰到其它针，2-能准确插表笔。曾经想了几个办法，但是没有这个好。

不错啊办法

单针的插头，电脑里面有这东西，连着线那种，尾巴上接个夹子，夹着表笔尖，这样的应该也行
回头我找找，应该容易弄

勇闯沙滩 发表于 2019-8-11 13:39
这个办法确实好，1-不易碰到其它针，2-能准确插表笔。曾经想了几个办法，但是没有这个好。 ...

这个办法也想了一，两天的， 以方便，简单，材料易得，大家易上手去考虑的，最后定下用完的笔芯，对大家有用，这帖就没白发了

西林迷 发表于 2019-8-11 17:08
单针的插头，电脑里面有这东西，连着线那种，尾巴上接个夹子，夹着表笔尖，这样的应该也行
回头我找找，应 ...

测电阻 ，不建议用单针的插头，最好就是表笔直测

用带套的钩针去测试，就是类似示波器表笔那种

套改截长一点，直接套在表笔上可能还更方便。

思路方法不错，值得肯定！

感觉还是用夹子较好，减少接触电阻的影响。

fslichong 发表于 2019-8-12 06:33
用带套的钩针去测试，就是类似示波器表笔那种

如果使用带套的钩针与表笔相连，就增加电阻了，并且也不具备广泛性

wgh1027 发表于 2019-8-12 06:56
套改截长一点，直接套在表笔上可能还更方便。

这也试过，包括用更粗的小套管，表笔可插到底，也是接触最好的一种，等几种都试过，感觉还是这种最简单

wgsd 发表于 2019-8-12 09:24
感觉还是用夹子较好，减少接触电阻的影响。

我这么做也是模仿原始工作状态，也是最直接的接触，如果用夹子，会增加电阻的

星星123 发表于 2019-8-12 21:41
我这么做也是模仿原始工作状态，也是最直接的接触，如果用夹子，会增加电阻的 ...

好用就好。
用紫铜鳄鱼夹焊两个表比线，远比表笔相互接触电阻小。

好办法，这种密集的很容易就连到别的脚位上去了。

wgsd 发表于 2019-8-13 08:53
好用就好。
用紫铜鳄鱼夹焊两个表比线，远比表笔相互接触电阻小。

鳄鱼夹好象不方便夹排针的，

    表笔如果接触得当，接触电阻也很小的

老李爱维修 发表于 2019-8-13 10:04
好办法，这种密集的很容易就连到别的脚位上去了。

是的，而且简单，实用，方便，大众化
