CT393A+指针表_直流电流测量

CT393A+指针表_直流电流测量，测量了,50uA，2.5mA，25mA，250mA，10A(这档电太大只测了2A)档的满偏电流，电流档不能刀刀压线了，有一小格的偏差，但还在允许范围，每档都差一格，肯定是校表时工程师不够细致。

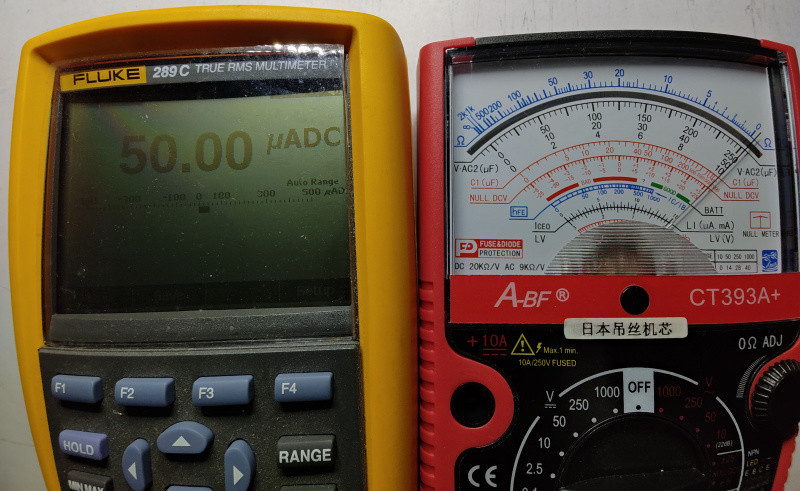

50uA直流电流

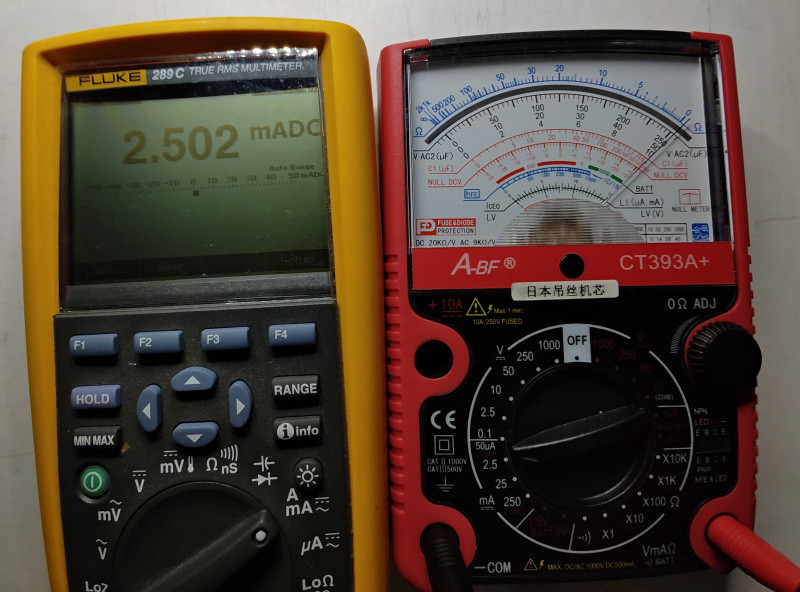

2.5mA直流电流

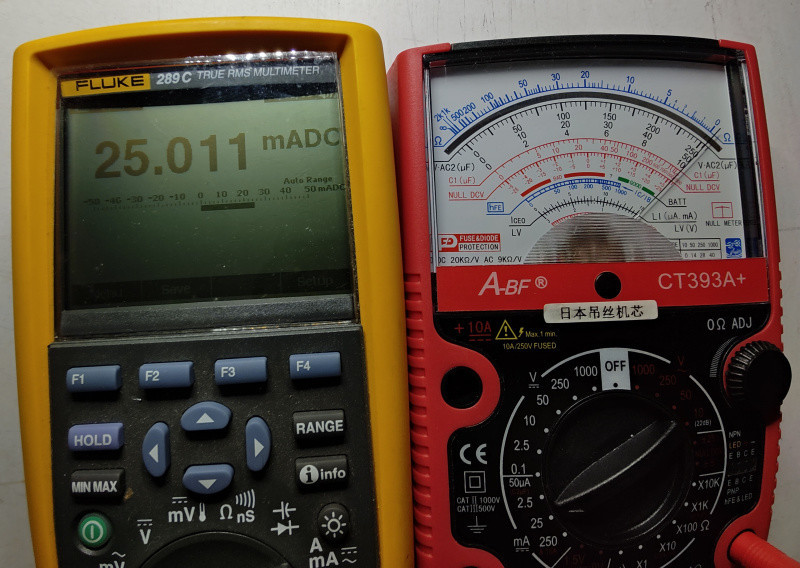

25mA直流电流

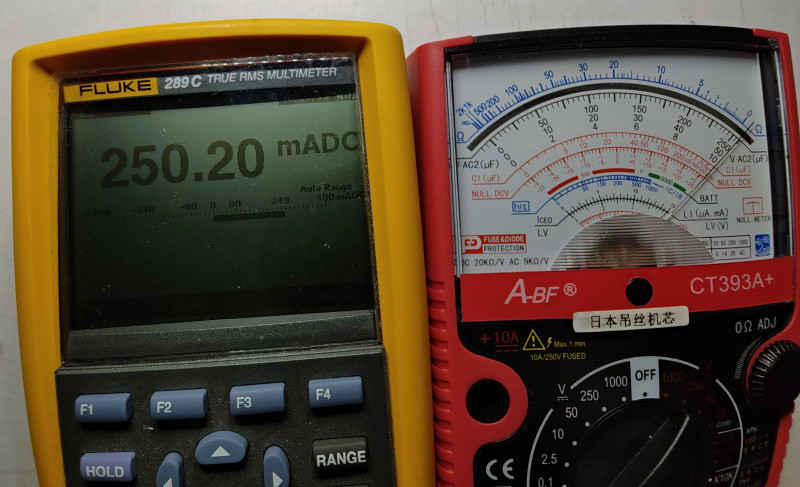

250mA直流电流

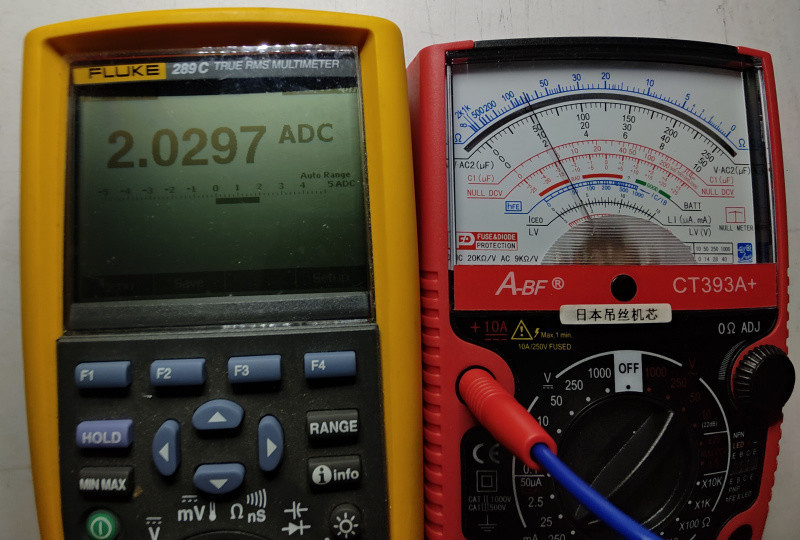

10A直流电流(这档只测了2A)

每档都差一格，是微安档沒觉好？

chen131578 发表于 2019-10-30 06:29
每档都差一格，是微安档沒觉好？

安以前的老表是这样子，但新的表头，还不懂原理，不清楚。

原理应该是一样的，都是电流表头。

chen131578 发表于 2019-10-30 13:01
原理应该是一样的，都是电流表头。

有时间再慢慢的，看电路调准它。

chen131578 发表于 2019-10-30 13:01
原理应该是一样的，都是电流表头。

有时间再慢慢的，看电路调准它。

通常指针表的电流档是基础，其他档位都由电流档扩展而来

巍巍兴安 发表于 2019-10-30 21:31
通常指针表的电流档是基础，其他档位都由电流档扩展而来

以前的老表是这样子，但这个没分析电路不好说，因为不准，不单单表头电流，表头线性不好，也是这样子，如果是表头线性好，就容易调整，表头线性不的话，根本就没法调整。
