CT393A+指针表_电流档重新校调

CT393A+指针表_电流档重新校调，电流档重调后的电流，比刚到手时准确多了，这只指针表，算是完美，能档档都这么漂亮，以前真的少见。

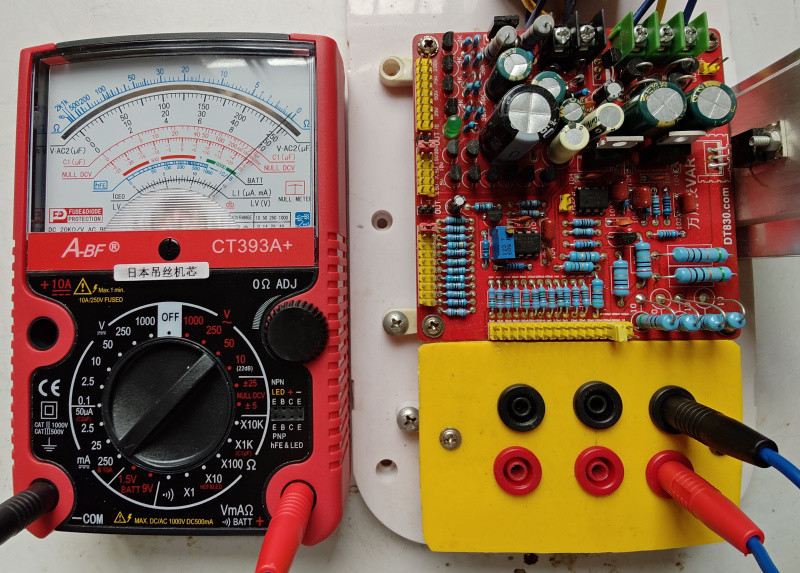

50uA档电流

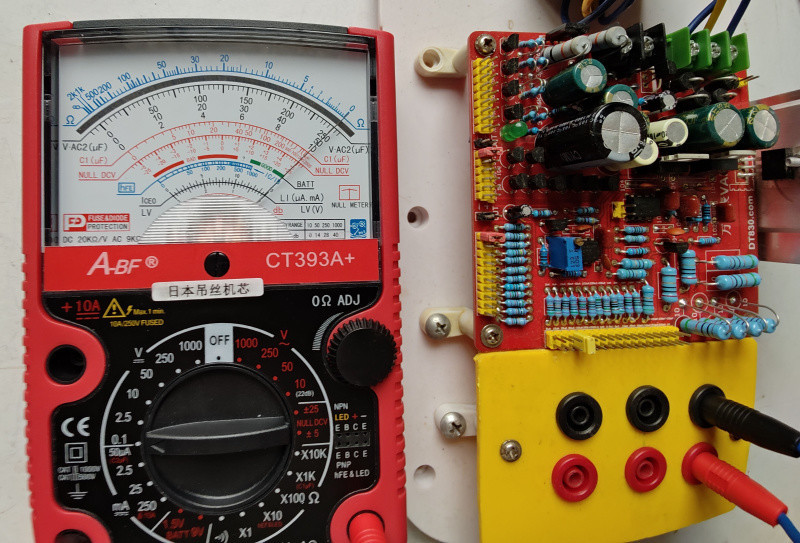

2.5mA档电流

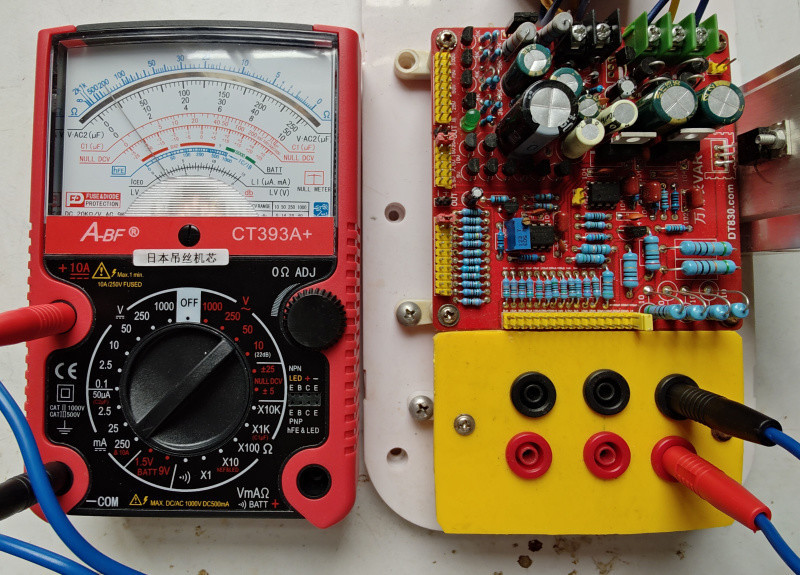

25mA档电流

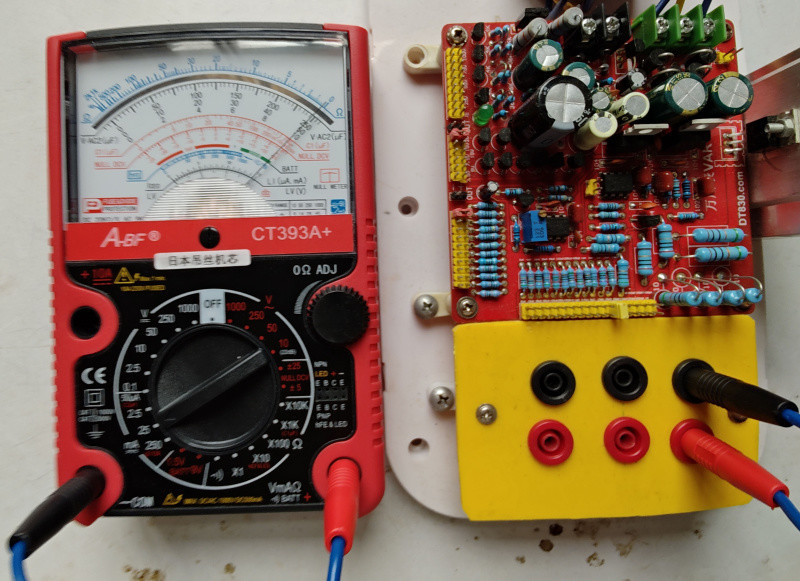

250mA档电流，这档差少少，是基准电流输出不足的

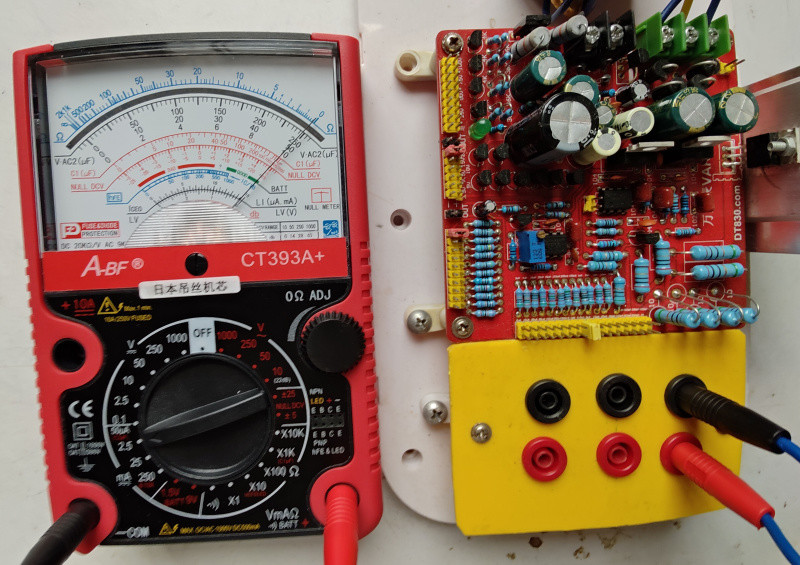

1A档电流，这个档也是，基准输出不足

难道是传说中的“不凡”家居出口的，明显的“A-BF”标识，嘻~~~~~

你是怎么调的？

tps12369 发表于 2019-10-31 11:18
难道是传说中的“不凡”家居出口的，明显的“A-BF”标识，嘻~~~~~

这个我就不知道了，我没有查

HD123 发表于 2019-10-31 11:35
你是怎么调的？

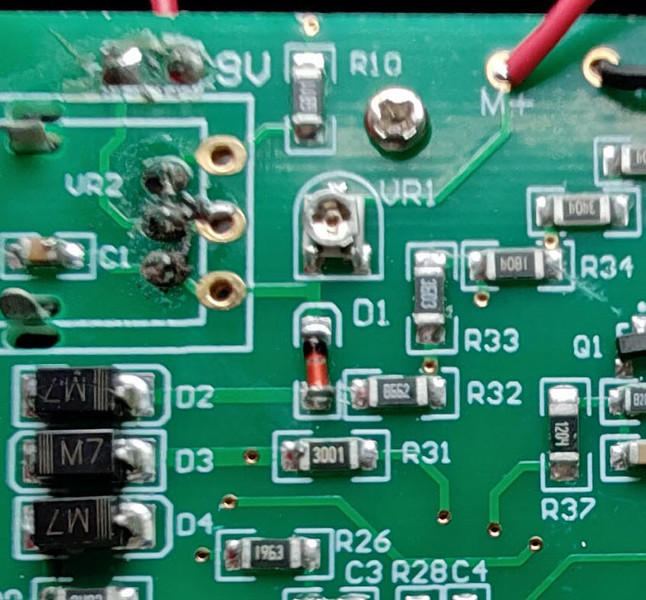

表头＋端有一个小电位器，小心的微调就行，就是这个VR１，但是，你的电流源一定要准确。

光速飞行 发表于 2019-10-31 12:34
表头＋端有一个小电位器，小心的微调就行，就是这个VR１，但是，你的电流源一定要准确。

这个小电位器应该换个精密线绕的可靠些

星星123 发表于 2019-10-31 13:08
这个小电位器应该换个精密线绕的可靠些

现在不用换，等它坏了，再换不迟。

光速飞行 发表于 2019-10-31 12:34
表头＋端有一个小电位器，小心的微调就行，就是这个VR１，但是，你的电流源一定要准确。

知道了，但是这个电位器是串联在表头的，调了这个电位器，会不会影响其它档位的精度

HD123 发表于 2019-10-31 14:27
知道了，但是这个电位器是串联在表头的，调了这个电位器，会不会影响其它档位的精度 ...

不会的，因为指针表，是以电流为基础的，表头50uA，准确了，其它格档更加精准，如果不准的话，就是表头线性问题，表头线性不好一点办都没有，买表就要买到表头线性好的表头才是好表。

多数传统指针表电流档重新校调会影响其他档位的

巍巍兴安 发表于 2019-10-31 15:02
多数传统指针表电流档重新校调会影响其他档位的

这个表重新校准后，更加准确。

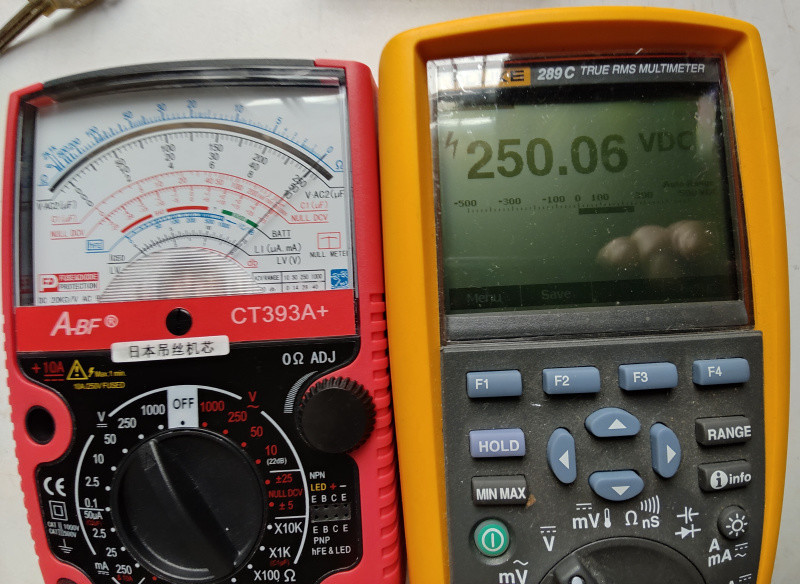

这张图，是重新校准电流档后，电压档的电压，更加漂亮了

巍巍兴安 发表于 2019-10-31 15:02
多数传统指针表电流档重新校调会影响其他档位的

我也是这样想的，那个可调电位器是串联在表头上，不管什么档位，电流都要经过这个电位器到表头，那么调整这个电位器就调整电流的大小！就影像到所有的档位！

HD123 发表于 2019-10-31 15:14
我也是这样想的，那个可调电位器是串联在表头上，不管什么档位，电流都要经过这个电位器到表头，那么调整 ...

现在校准后，更加漂亮，上图就是

光速飞行 发表于 2019-10-31 15:13
这个表重新校准后，更加准确。

这张图，是重新校准电流档后，电压档的电压，更加漂亮了

当然准确了！你测电阻，保证压线了，你上次测电阻都偏高，现在测肯定准了,可能压线了

巍巍兴安 发表于 2019-10-31 15:02
多数传统指针表电流档重新校调会影响其他档位的

难调准，一般是表头线性不良，这个就难处里，为什么大多数的都不准，就是这原因。

HD123 发表于 2019-10-31 15:17
当然准确了！你测电阻，保证压线了，你上次测电阻都偏高，现在测肯定准了,可能压线了
...

这个就是出厂前，工程师，不细心校调。

光速飞行 发表于 2019-10-31 15:23
这个就是出厂前，工程师，不细心校调。

对，出厂肯定没调校好，但是也不敢说厂里的测试数据准不准，就不敢说了

HD123 发表于 2019-10-31 15:31
对，出厂肯定没调校好，但是也不敢说厂里的测试数据准不准，就不敢说了
...

这个厂的数据准不准，他们的校准仪，每年校准的话，就准，不校就不准，是福禄克的校准仪就比较稳定。校什么表，校出来后，用美国，三家的万用表测量准确的话，一般不会错这是世界公认的，就是：福禄克，泰克，是德，这三家肯定１００％准确。

表是好表，价格也好

jltzmy 发表于 2019-11-2 12:09
表是好表，价格也好

价格不是很贵就２００元多一点。
