听说三和表的交流频响很厉害？！

据说三和EM7000交流频响能到2M，与这表相比看看如何？

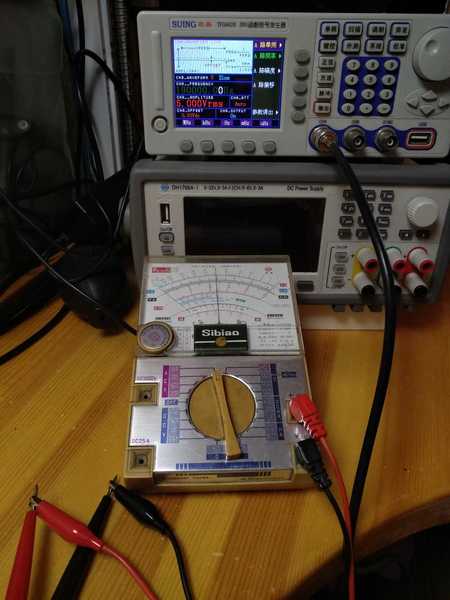

测试场景，交流10V档测5Vrms正弦波电压

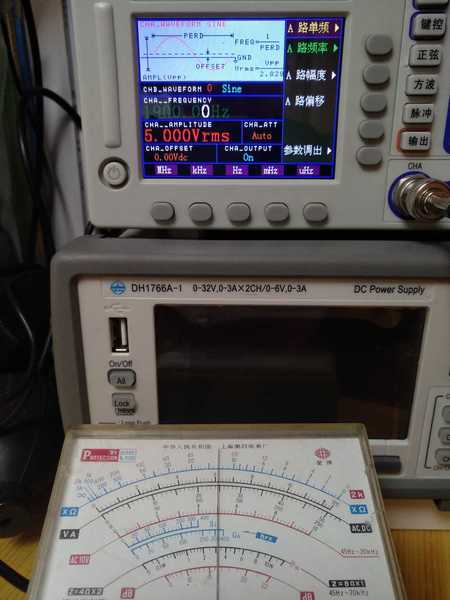

1.9KHz



19KHz

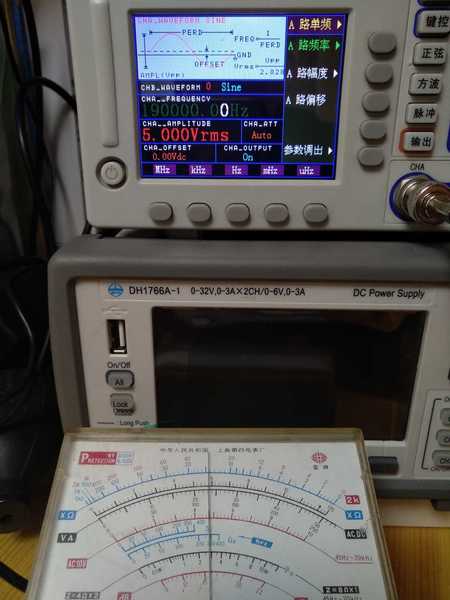

190KHz

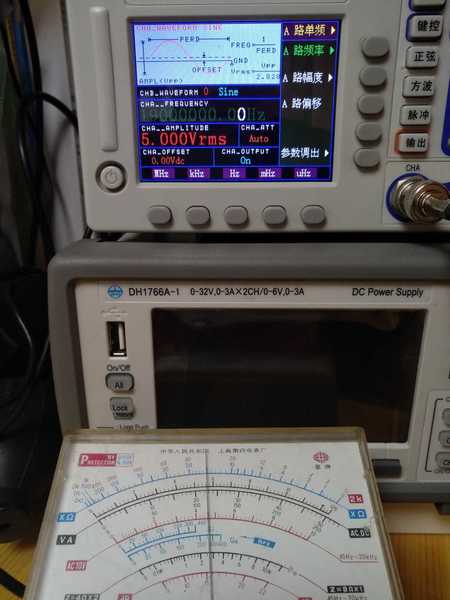

19MHz

浮云，这绝对是浮云。。。。

你咋不上图7000测试？

HD123 发表于 2019-11-9 11:45
你咋不上图7000测试？

我手里没有EM7000

狮子王 发表于 2019-11-9 11:46
我手里没有EM7000

赶紧去买一个

HD123 发表于 2019-11-9 11:47
赶紧去买一个

指针表技术在30年前就已经到了巅峰，不会再有任何惊喜了。。。

狮子王 发表于 2019-11-9 11:51
指针表技术在30年前就已经到了巅峰，不会再有任何惊喜了。。。

还是有，就看那家能把精度提高，和内阻增大！就成功了！

同为国产指针表，500型标称频响1KHz，实测到5KHz没压力，47型表没有标称频响，实测到500Hz就开始力不从心。
到今天才发现，跟了我32年的72型表，还是一块高频响表，标称频响20KHz，实测结果是变态。。。

这表要涨价

5free 发表于 2019-11-9 12:17
这表要涨价

这表是30年前的产品，现在已经是绝版了。

狮子王 发表于 2019-11-9 12:05
同为国产指针表，500型标称频响1KHz，实测到5KHz没压力，47型表没有标称频响，实测到500Hz就开始力不从心。 ...

500型表，交流频响能达到20K，整流二极管换成1N4148的话达到100K。

当年穷得只有个指针表，
跑交流信号串个电容

为什么这么厉害？  是因为指针反应不过来，来不及摆动定住了？哈哈

指针表大多无有源架构，只要处理好分布电容，整流器件的频率范围很高的，如2AP1~2AP8的截止频率高达150MHz。

光速飞行 发表于 2019-11-9 12:40
500型表，交流频响能达到20K，整流二极管换成1N4148的话达到100K。

为什么要换4148，为何不用2AP，什么概念？那个指针表里用过4148？

HD123 发表于 2019-11-9 18:13
为什么要换4148，为何不用2AP，什么概念？那个指针表里用过4148？

你不会换吗，非得人家用了你才换，我不管用什么，我想用就用，电子学不死的。

HD123 发表于 2019-11-9 18:13
为什么要换4148，为何不用2AP，什么概念？那个指针表里用过4148？

你不会换吗，非得人家用了你才换，我不管用什么，我想用就用，电子学不是死的。

光速飞行 发表于 2019-11-9 18:19
你不会换吗，非得人家用了你才换，我不管用什么，我想用就用，电子学不是死的。 ...

也没得这种操作嘛！

HD123 发表于 2019-11-9 18:25
也没得这种操作嘛！

因为1n4148，在设备中用得最多，到处都是，随手可得，不用去找懂了吧，找专用，有时一下子没有就是最好的解决方法。

光速飞行 发表于 2019-11-9 18:41
因为1n4148，在设备中用得最多，到处都是，随手可得，不用去找懂了吧，找专用，有时一下子没有就是最好的 ...

但这玩意用在万用表上行不通！就是元件代换也没这个说法！2AP的管子多了，以前是玻璃管，现在是硅管的，硅管的多得很，你说玻璃管的难找，我还相信！

HD123 发表于 2019-11-9 19:39
但这玩意用在万用表上行不通！就是元件代换也没这个说法！2AP的管子多了，以前是玻璃管，现在是硅管的， ...

看来你都是玩，旧货了，现在全部是数字电路，数字电路很少用哪些，最多就是，１N４１４８了。
