EM7000_正负电压

发表于：2019-11-10 15:09:30 5217
万用表
主题类别: 实测（简单)
仪表品牌: 三和（Sanwa）
显示方式: 指针
型号或关键字: EM7000

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
EM7000_中心调零测量正负直流电压。测量正负直流电压量程为，0.15V，0.6V，1.5V，6V，15V，60V，150V，600V，测量这个电压就是把指针调到中心零的位置然后测量左右二边的直流电压值。左边为负，右边为正，测量各档的满量程电压。测量负电压时没有这么高的负压源，只能调换正负表笔来实现。

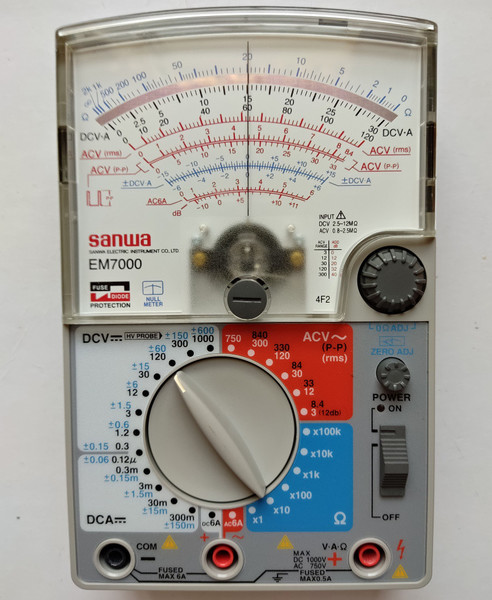

中心调零，测量左右二边的直流电压

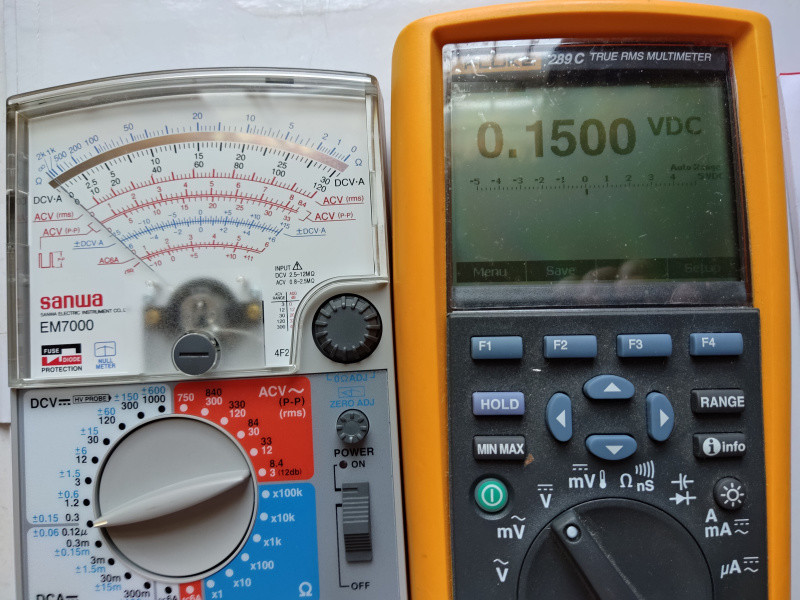

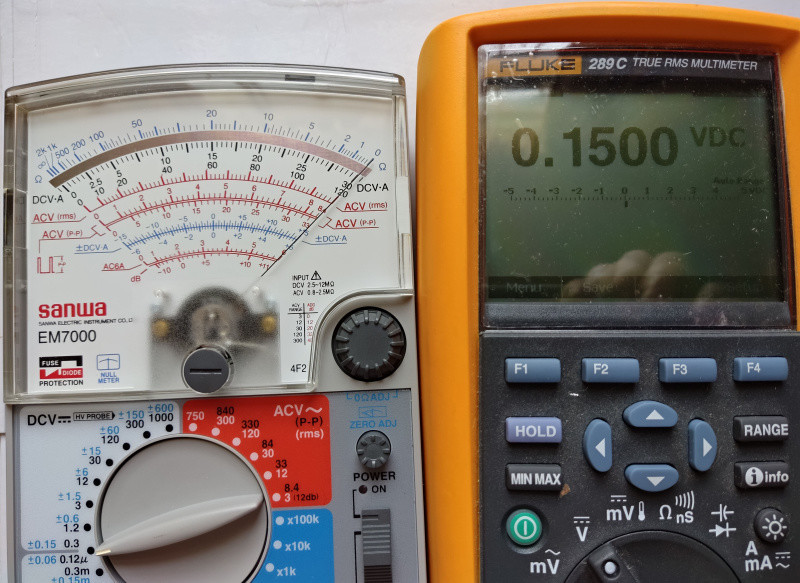

正负0.15V电压
0.15V .jpg

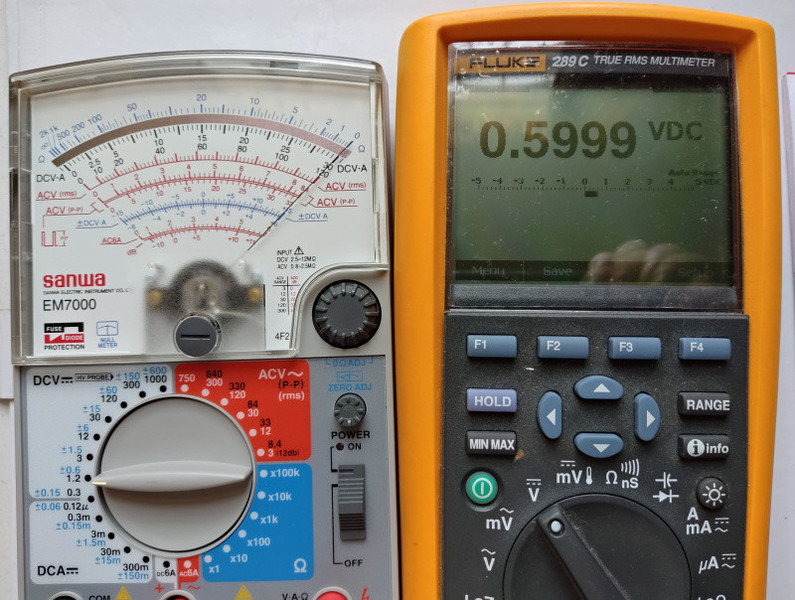

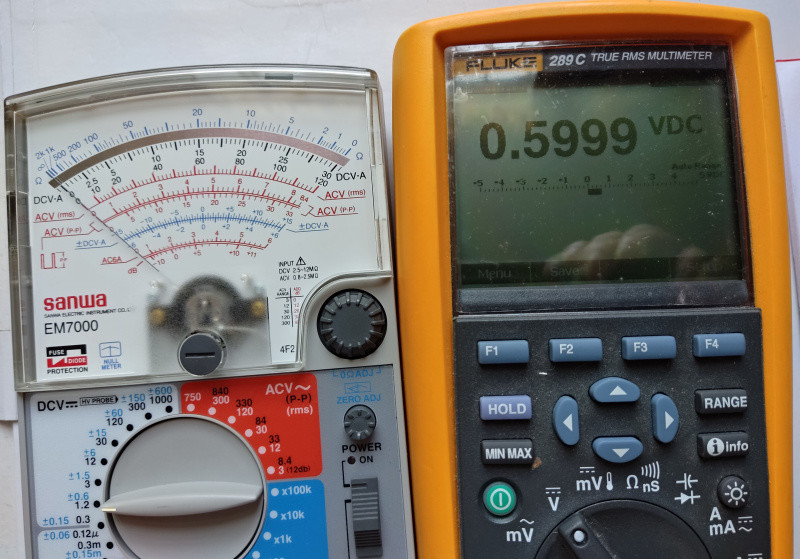

正负0.6V电压
0.6V .jpg

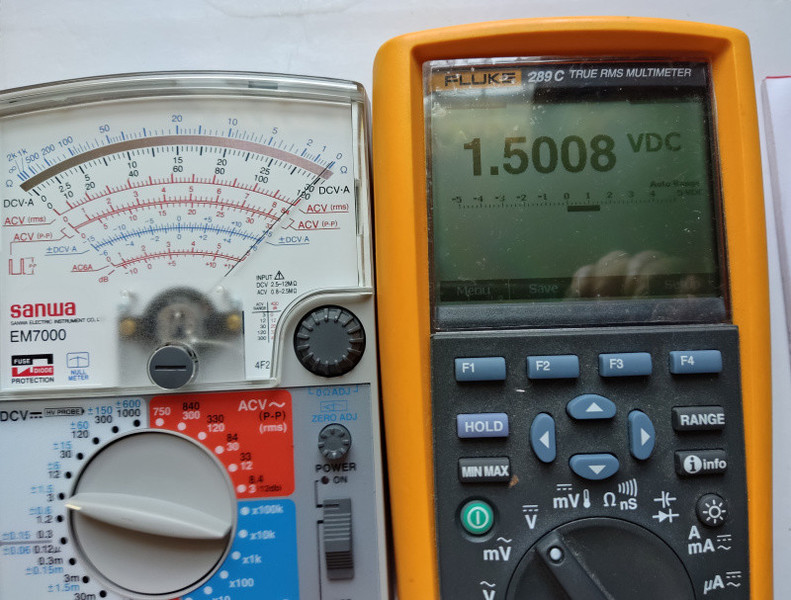

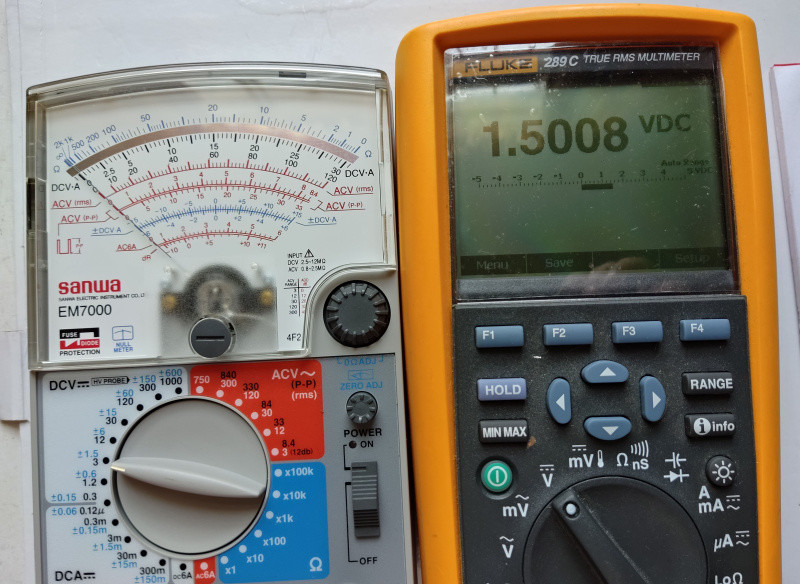

正负1.5V电压
1.5V .jpg

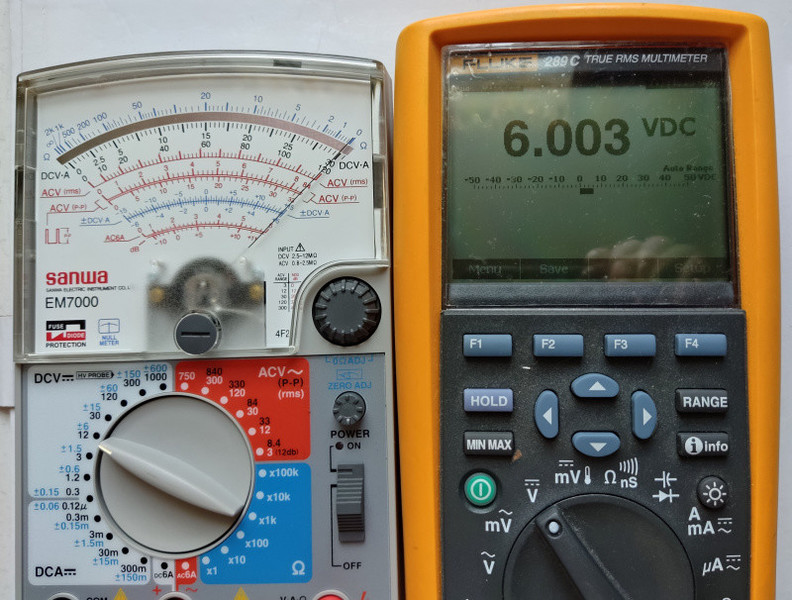

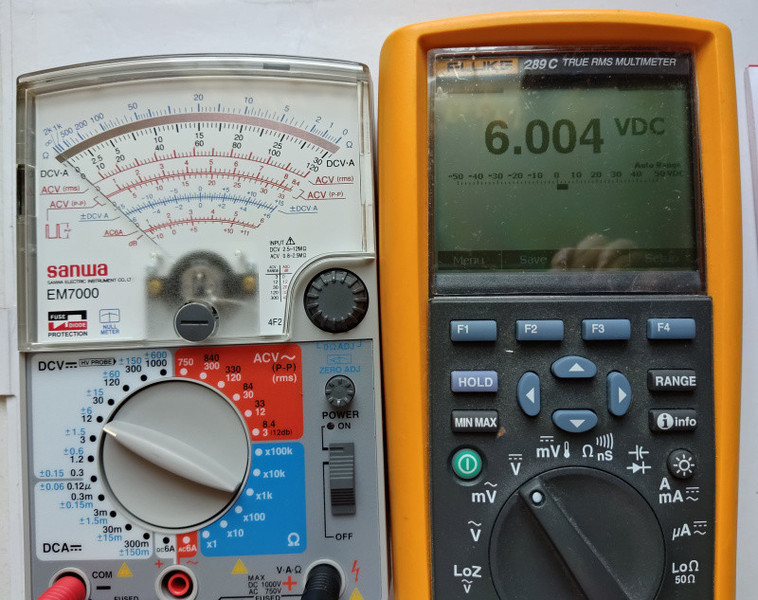

正负6V电压
6V .jpg

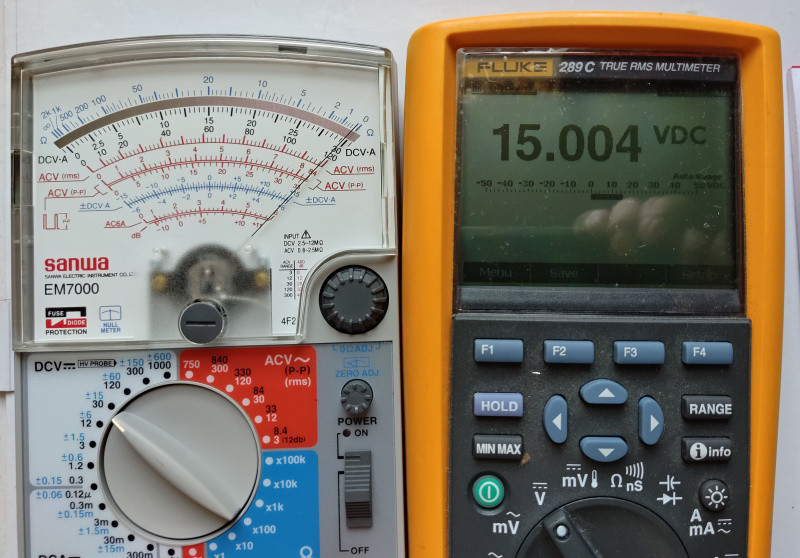

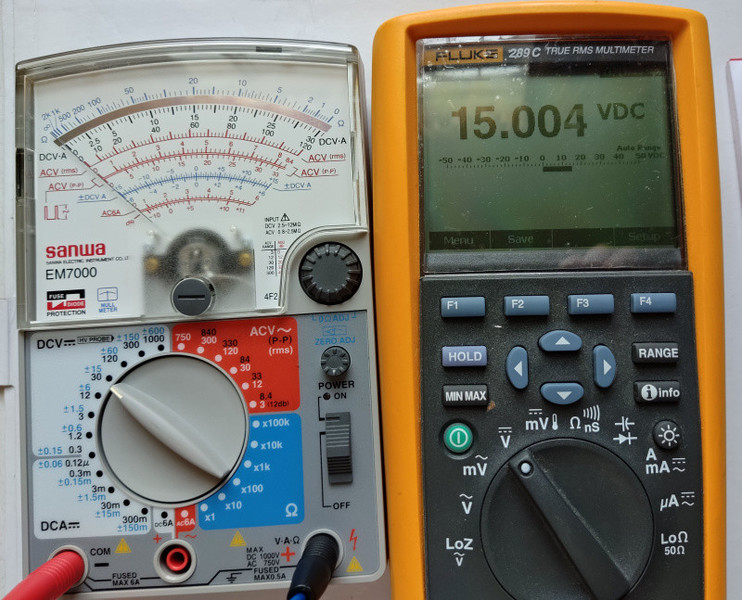

正负15V电压

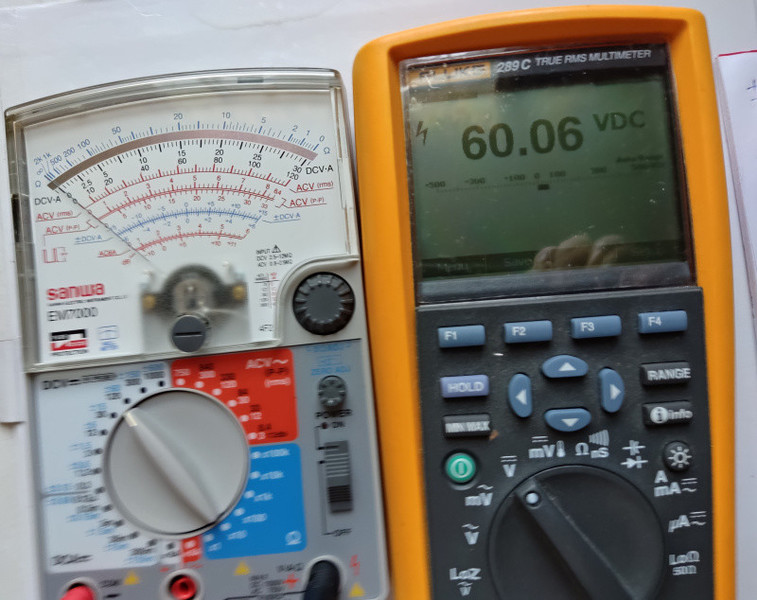

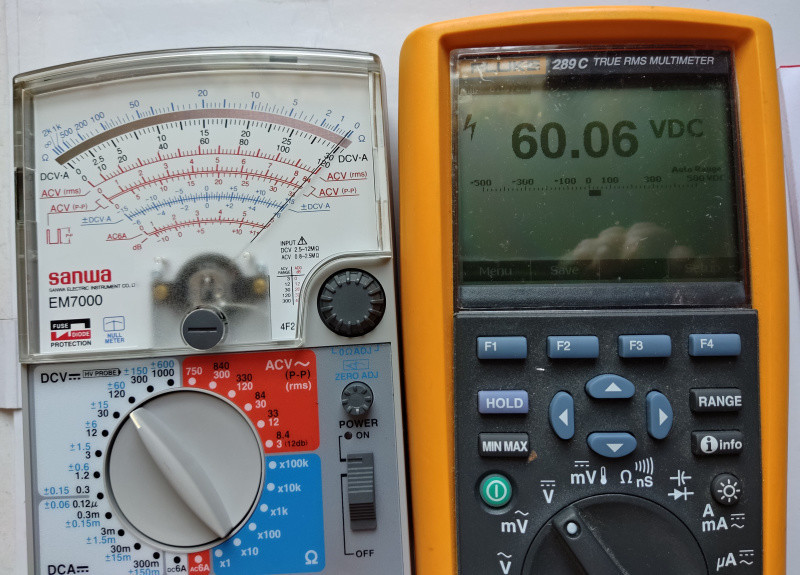

正负60V电压

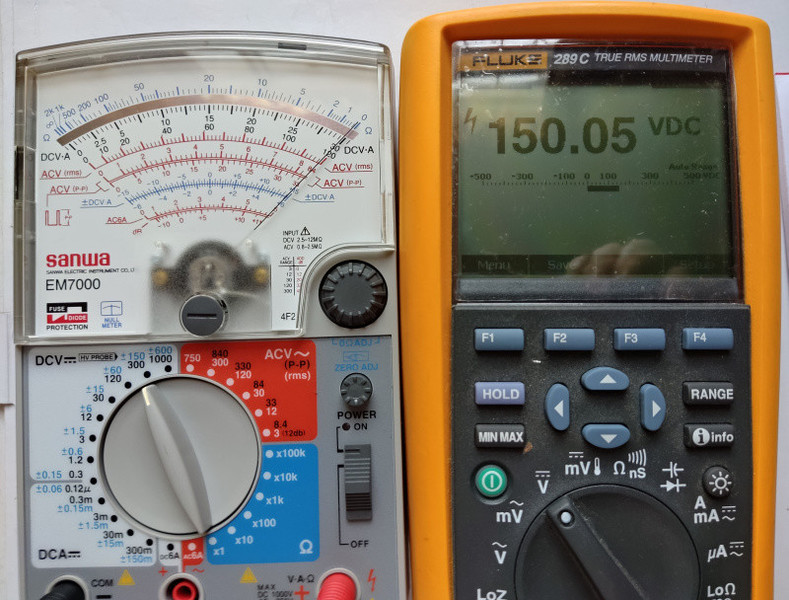

正负150V电压

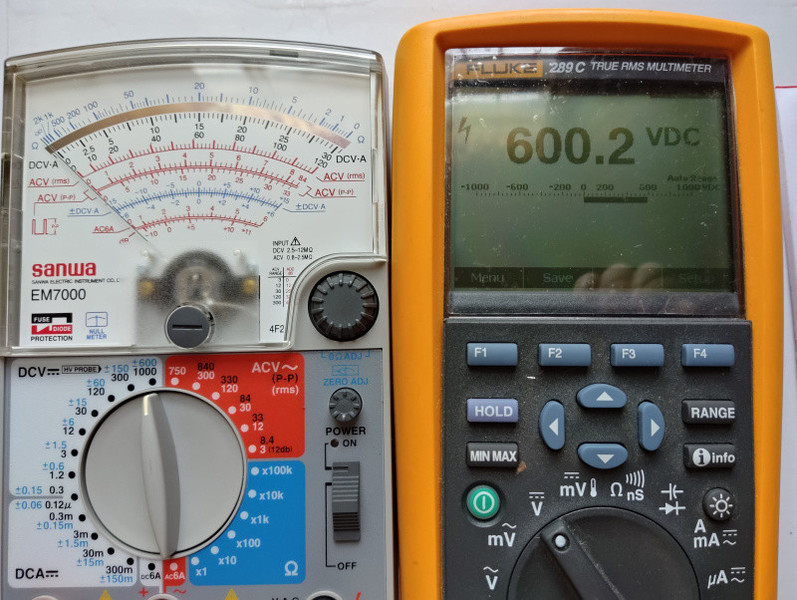

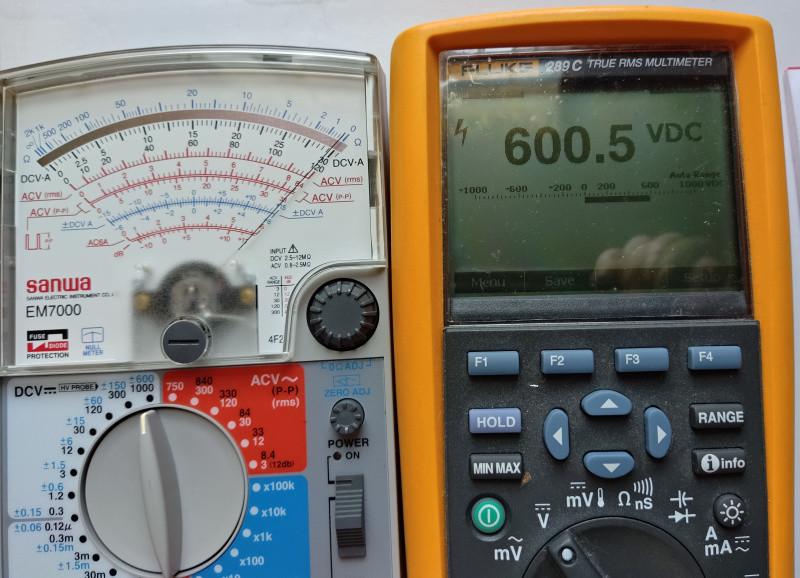

正负600V电压

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

散淡021 数字大神 2019-11-10 15:33:52
谢谢分享！日本人做事认真细致

我手上也有这种表，因习惯问题一直用正向的。

现在看来要是观察动态正负摆动的DCV，还真得要用它（数字表除了模拟条零为可调到中间的如UT71等等）
2019-11-10 15:33:52 回复
光速飞行 楼主     数字大神 2019-11-10 15:41:36
本帖最后由 光速飞行 于 2019-11-10 15:44 编辑
散淡021 发表于 2019-11-10 15:33
谢谢分享！日本人做事认真细致

我手上也有这种表，因习惯问题一直用正向的。

这个测量方式，对测量运放，数字电路，音频放大电路非常有用，而且量程高达600V 。测量时也不用换表笔，黑笔接地，红笔分别测量正负电压。
2019-11-10 15:41:36 回复
星星123 数字精灵 2019-11-10 20:52:11
光速飞行 发表于 2019-11-10 15:41
这个测量方式，对测量运放，数字电路，音频放大电路非常有用，而且量程高达600V 。测量时也不用换表笔，黑 ...

这表的优点让楼主发掘的彻底，700大元花的值
2019-11-10 20:52:11 回复
光速飞行 楼主     数字大神 2019-11-10 20:58:03
星星123 发表于 2019-11-10 20:52
这表的优点让楼主发掘的彻底，700大元花的值

不花钱，你也没有这块表，名表没人送，只能自己买，买，买了。
2019-11-10 20:58:03 回复
kyhwhb 数字大神 2019-11-11 05:07:54
效果真的不错，谢谢分享!
2019-11-11 05:07:54 回复
人艰不拆 数字王者 2019-11-11 08:51:43
哈哈，不错啊
2019-11-11 08:51:43 回复
光速飞行 楼主     数字大神 2019-11-11 10:09:09
巍巍兴安 发表于 2019-11-11 05:07
效果真的不错，谢谢分享!

指针表，做到这些功能，真是不错了。
2019-11-11 10:09:09 回复
光速飞行 楼主     数字大神 2019-11-11 10:09:40
人艰不拆 发表于 2019-11-11 08:51
哈哈，不错啊

很好的。。。
2019-11-11 10:09:40 回复
5free 数字大师 2019-11-11 12:56:12
这个主要是防止指针表反转打针的
数字表不存在这个问题
2019-11-11 12:56:12 回复
chen131578 数字精灵 2019-11-11 13:00:12
光速飞行 发表于 2019-11-10 15:41
这个测量方式，对测量运放，数字电路，音频放大电路非常有用，而且量程高达600V 。测量时也不用换表笔，黑 ...

这么高的量程，有数字表有的拼了。还是正负不分使用方便。
2019-11-11 13:00:12 回复
光速飞行 楼主     数字大神 2019-11-11 13:02:50
本帖最后由 光速飞行 于 2019-11-11 15:34 编辑
5free 发表于 2019-11-11 12:56
这个主要是防止指针表反转打针的
数字表不存在这个问题

这是，这个表的专业做的一个正负电压测量的功能，这种想法非常好，不用换表笔，也能达到和数字表目的，289C摸拟条也按照这样子来做。这个表也有正负电流测量，全部是万用表的功能。
2019-11-11 13:02:50 回复
光速飞行 楼主     数字大神 2019-11-11 13:05:39
chen131578 发表于 2019-11-11 13:00
这么高的量程，有数字表有的拼了。还是正负不分使用方便。

289C，摸拟条也这样子做。
2019-11-11 13:05:39 回复
jltzmy 数字精灵 2019-11-14 08:39:52
第一次见到指针表可以测负电压，不错
2019-11-14 08:39:52 回复
光速飞行 楼主     数字大神 2019-11-14 09:12:51
jltzmy 发表于 2019-11-14 08:39
第一次见到指针表可以测负电压，不错

测量正负电压，都是日本表头才能。
2019-11-14 09:12:51 回复
布衣菜饭 数字斗士 2020-8-14 10:29:11
ZERO Adj改成多圈，中心零位的调节会更精准点
2020-8-14 10:29:11 回复
布衣菜饭 数字斗士 2020-8-14 10:30:23
5free 发表于 2019-11-11 12:56
这个主要是防止指针表反转打针的
数字表不存在这个问题

测OCL的零点电位很便利
2020-8-14 10:30:23 回复
光速飞行 楼主     数字大神 2020-8-14 10:34:01
布衣菜饭 发表于 2020-8-14 10:29
ZERO Adj改成多圈，中心零位的调节会更精准点

我表多，高精度数字表，台表大把，指针表怎么改也不如台表。
2020-8-14 10:34:01 回复
