测一下低端表基准与参考电压

发表于：2019-11-11 21:01:51 5643
万用表
主题类别: 实测（简单)
仪表品牌: 优利德（UNI-T）
显示方式: 四位半
型号或关键字: UT-61E

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
流程：使用61E的Max\min记录最大与最小值来对比温漂范围（peak键改的）

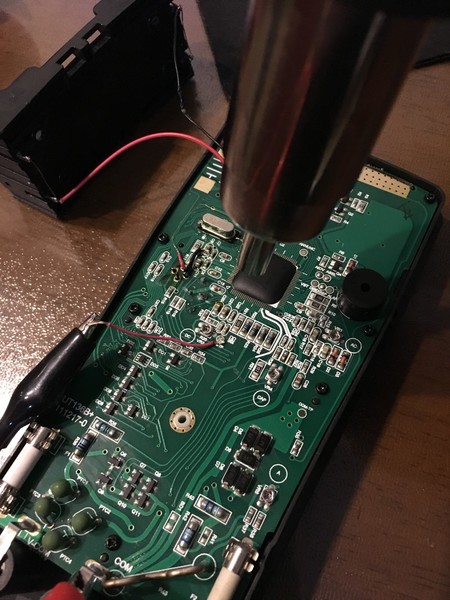

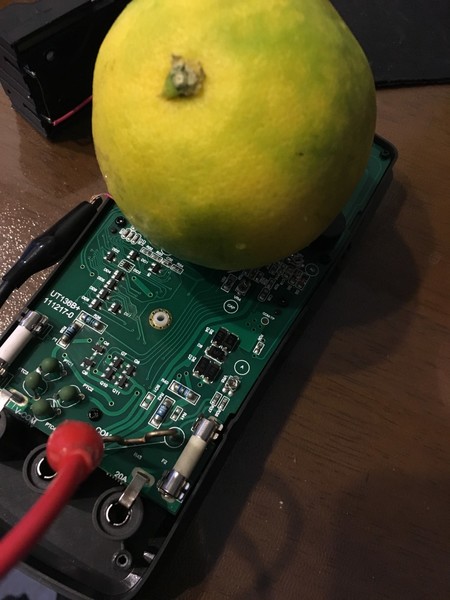

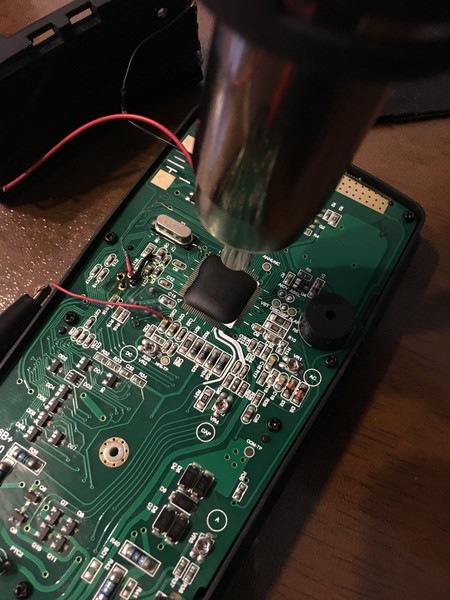

低温使用冰箱里的水果，约4度左右给芯片快速降温，高温使用热风枪吹热


登录/注册后可看大图
简单粗暴
首先记录芯片基准输出电压，感觉素质挺高哦，达到一定范围它就不动了，再加热也不动

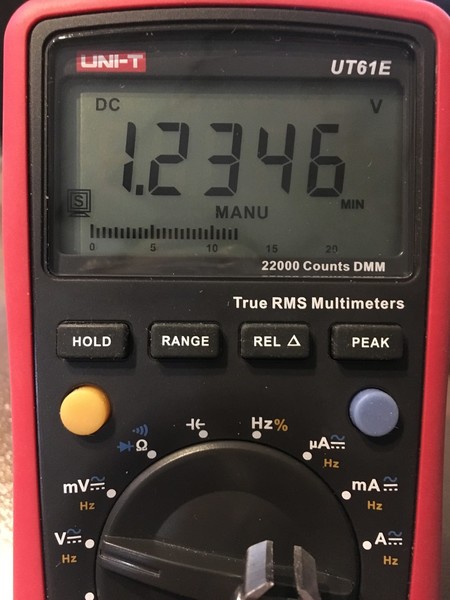

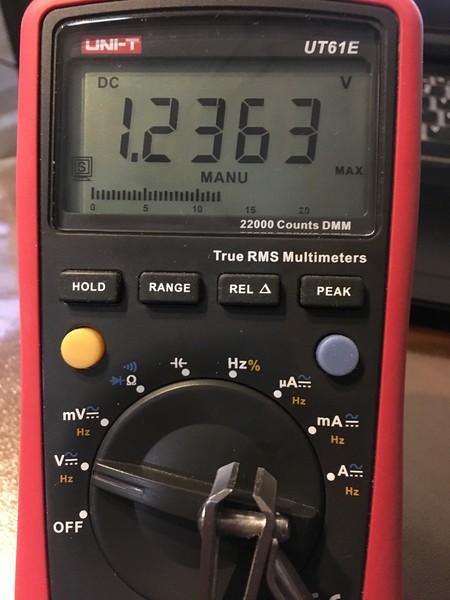

1.2346~1.2363之间（这种基准属于什么水平？）

1.JPG 2.JPG 3.JPG 4.JPG

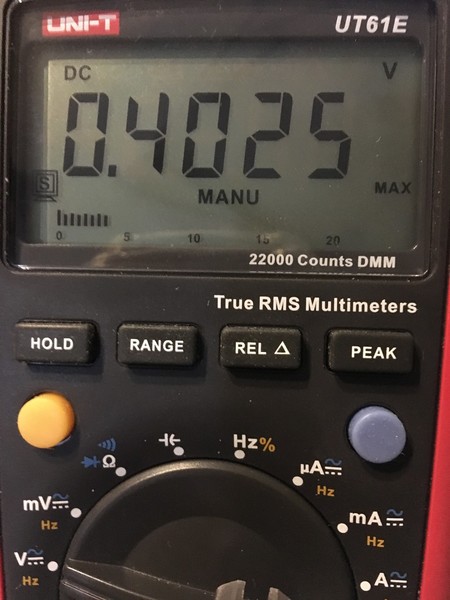

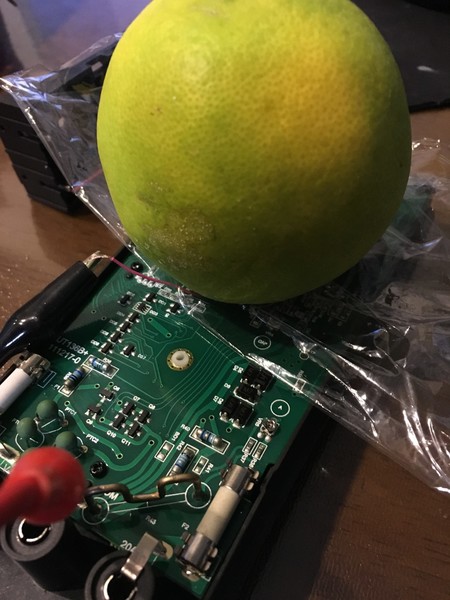

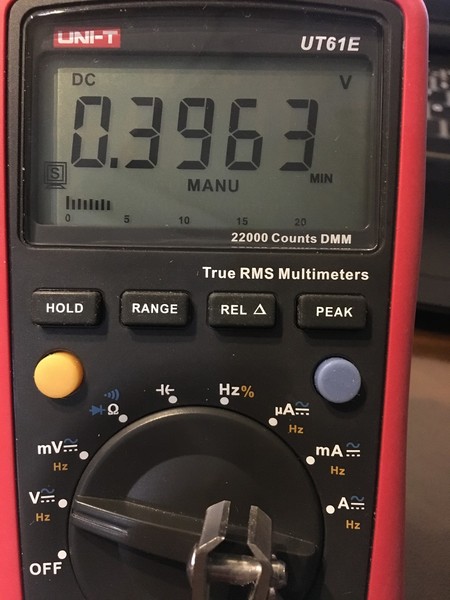

换个凉冰冰的水果，再来测两个贴片一个可调构成的分压后的参考电压，这个动静略大.......（啥水平俺也不知）
5.JPG 6.JPG 7.JPG 8.JPG

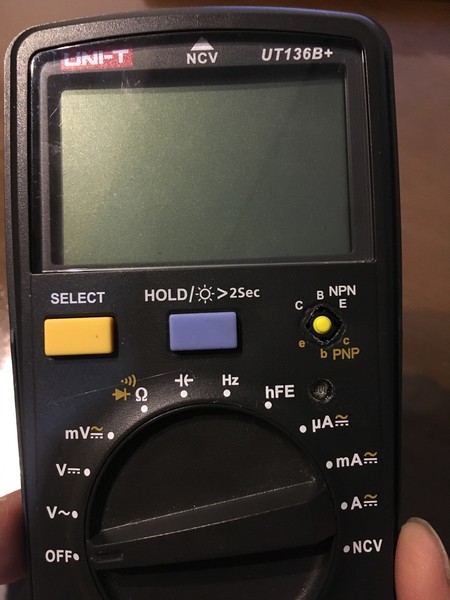

最后上改装过的136+图


登录/注册后可看大图
增加max\min功能，直接使用鼠标的无声按键开关，炮灰拿来当记录仪用，嘿嘿。背光装光敏打算用光控制自动开启，美滋滋
只测了基准部份，实际使用测量中主板上另还有一些温度补偿的东西，整机实测温漂效果改天再验证
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

wgh1027 数字大神 2019-11-11 21:14:59
哈哈，一不小心把牛屎吹熔就……
2019-11-11 21:14:59 回复
ynkmzyl 楼主     数字大师 2019-11-11 21:19:54
wgh1027 发表于 2019-11-11 21:14
哈哈，一不小心把牛屎吹熔就……

100度而已，捅上去吹也没事
2019-11-11 21:19:54 回复
5free 数字大师 2019-11-11 21:34:37
推荐用车载半导体小冰箱来测试
2019-11-11 21:34:37 回复
星星123 数字精灵 2019-11-11 22:35:10
要整机实测温漂的结果有效，对芯片单测的结果意义不大
2019-11-11 22:35:10 回复
ynkmzyl 楼主     数字大师 2019-11-11 22:46:48
星星123 发表于 2019-11-11 22:35
要整机实测温漂的结果有效，对芯片单测的结果意义不大

加功能时顺手测的，不能说没意义，参考电压偏了，你那么有把握通过外围的电阻计算补偿回来？核心稳了外围略提高一点指标效果应该更好吧，特别是批量生产时
2019-11-11 22:46:48 回复
ynkmzyl 楼主     数字大师 2019-11-11 22:49:23
星星123 发表于 2019-11-11 22:35
要整机实测温漂的结果有效，对芯片单测的结果意义不大

而且更奇怪的是承永的方案一直如此，调参考电压，UT哪怕是四位半也是用的碳膜贴片，奇葩
2019-11-11 22:49:23 回复
散淡021 数字大神 2019-11-11 23:44:16
本帖最后由 散淡021 于 2019-11-11 23:45 编辑

这个方法看上去猛力，

我是把表放在不同的温度里２小时后取出马上测（测试基准在室温）如：０度、２５度、４０度
2019-11-11 23:44:16 回复
人艰不拆 数字王者 2019-11-12 08:36:27
吹你，你也飘！
2019-11-12 08:36:27 回复
chen131578 数字精灵 2019-11-13 06:26:40
感觉基准温偏不算大。
2019-11-13 06:26:40 回复
fslichong 数字王者 2019-11-14 06:28:03
你这不太合理，应该看表的整体变化而不是某一个零件或者芯片的温度变化
2019-11-14 06:28:03 回复
jltzmy 数字精灵 2019-11-15 10:52:03
楼主真会玩，
2019-11-15 10:52:03 回复
wgsd 数字大神 2019-11-15 11:39:04
疯了，疯了，把表都折腾癫痫了，给个桔子也哄不好
2019-11-15 11:39:04 回复
