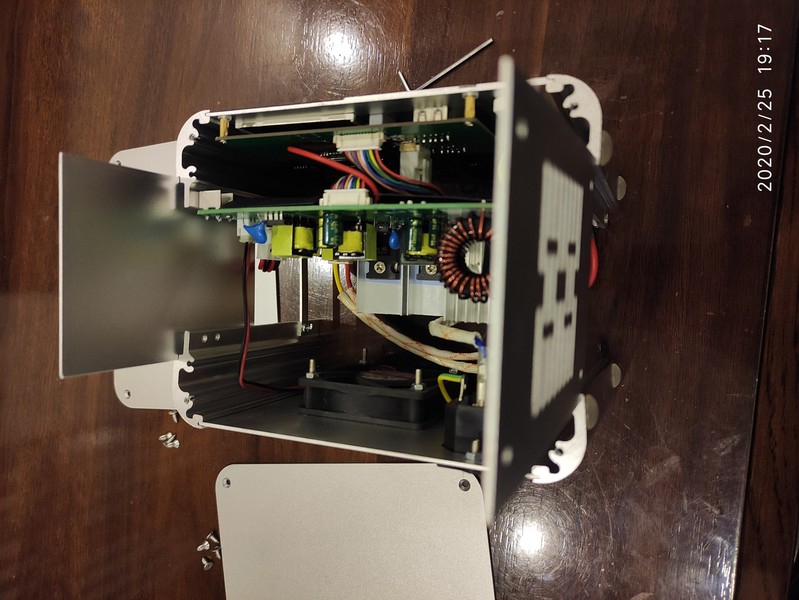

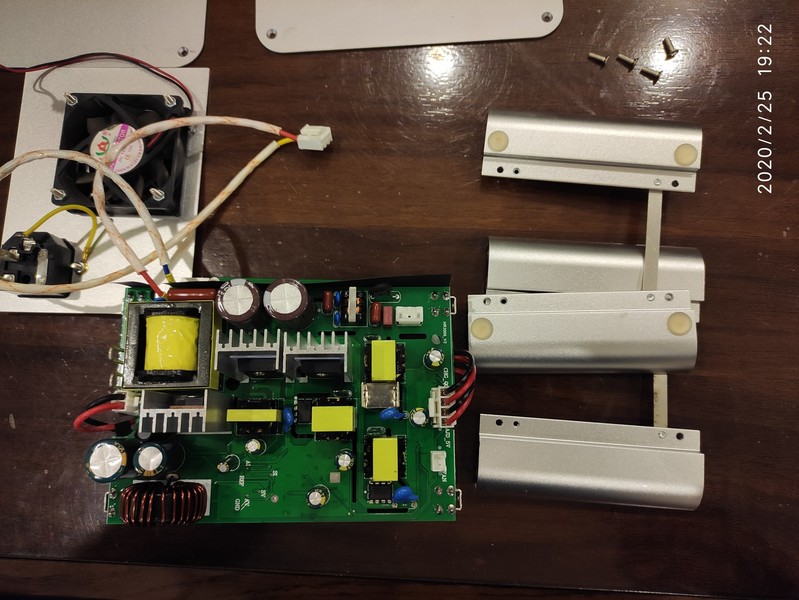

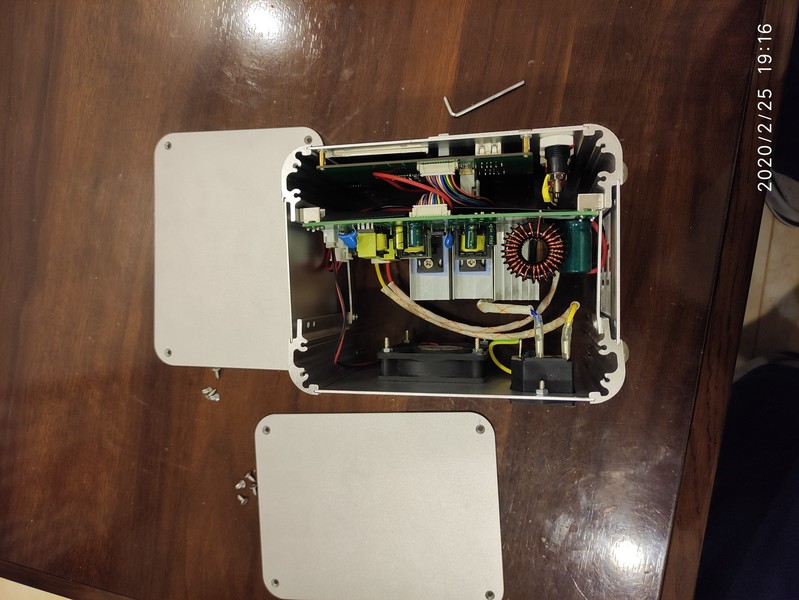

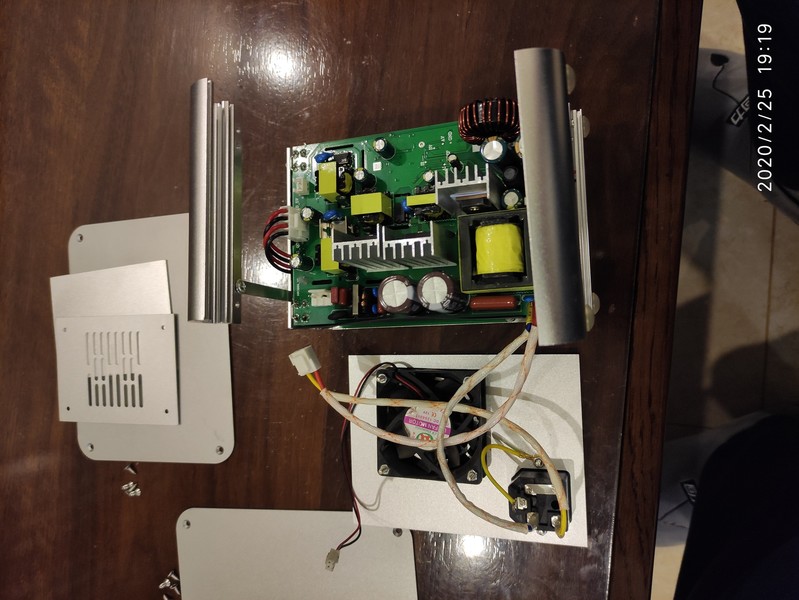

HR-3006电源拆解

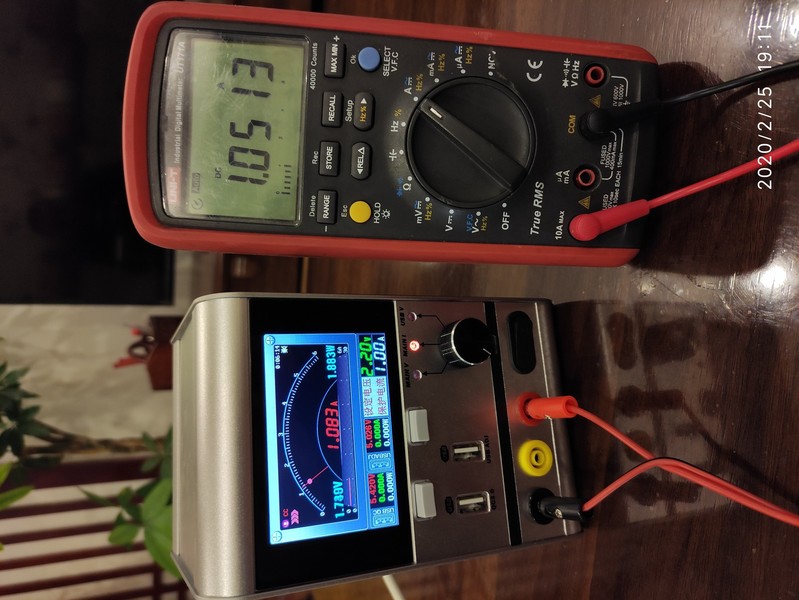

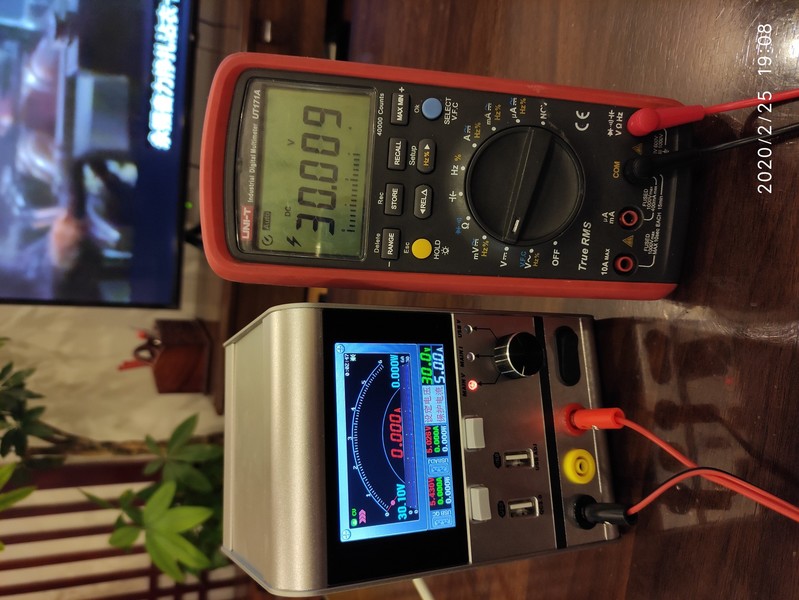

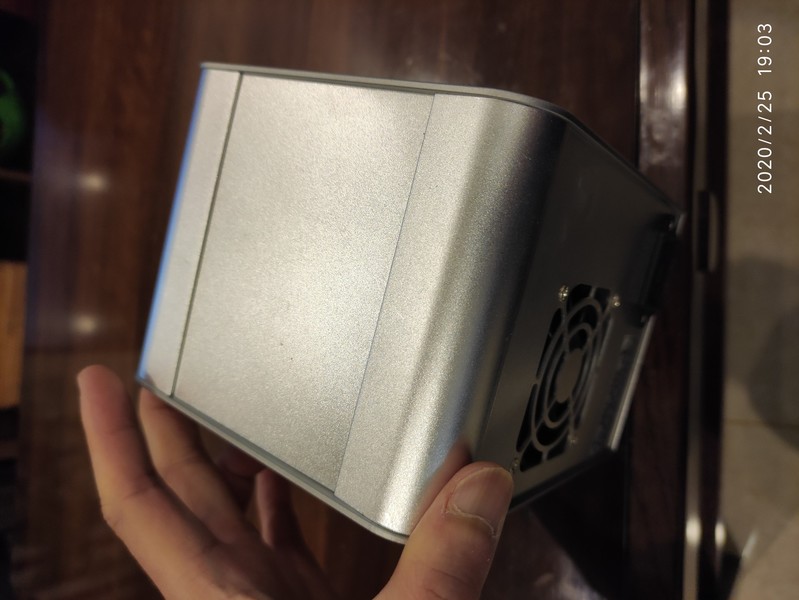

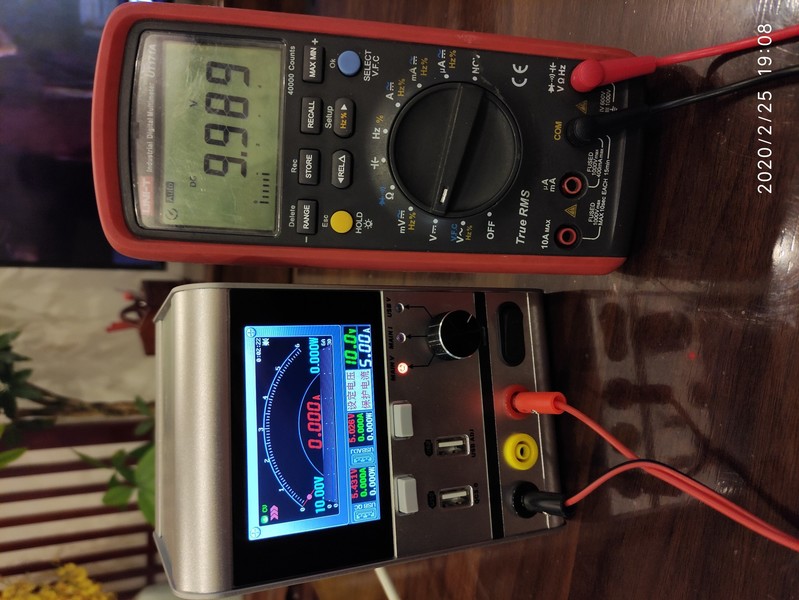

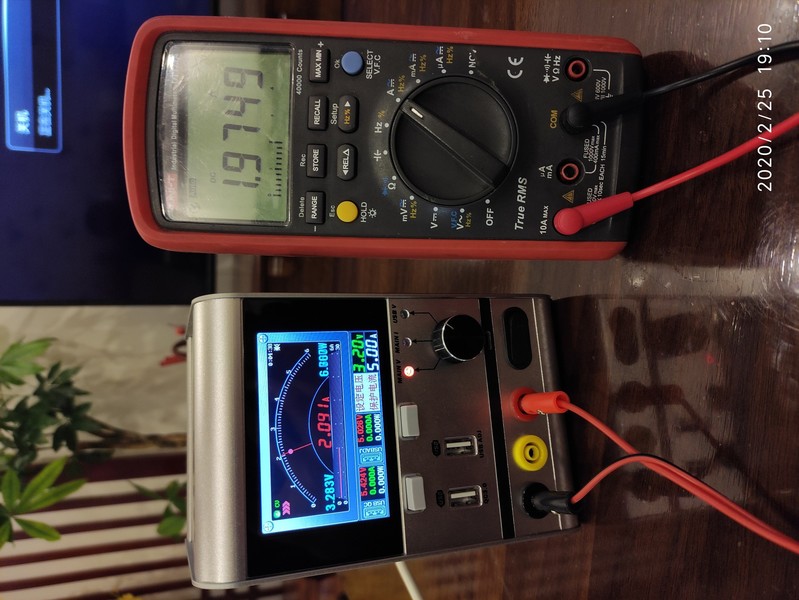

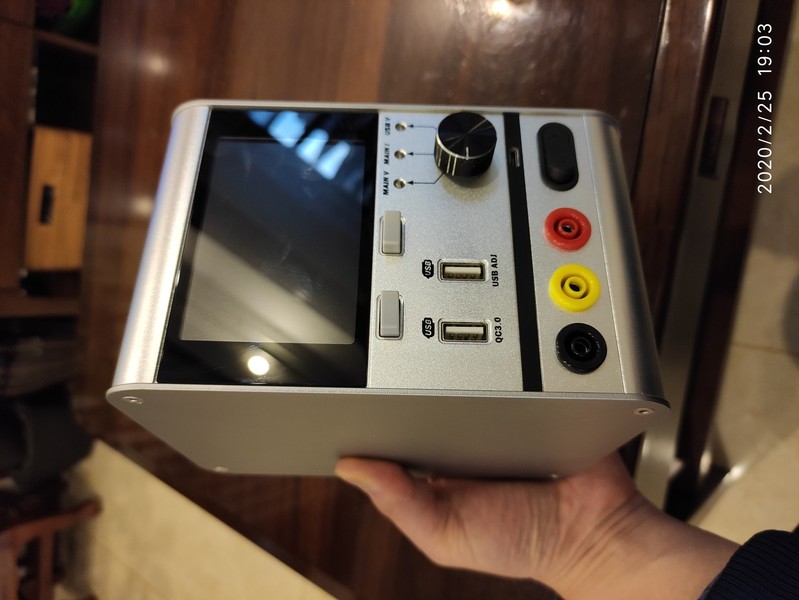

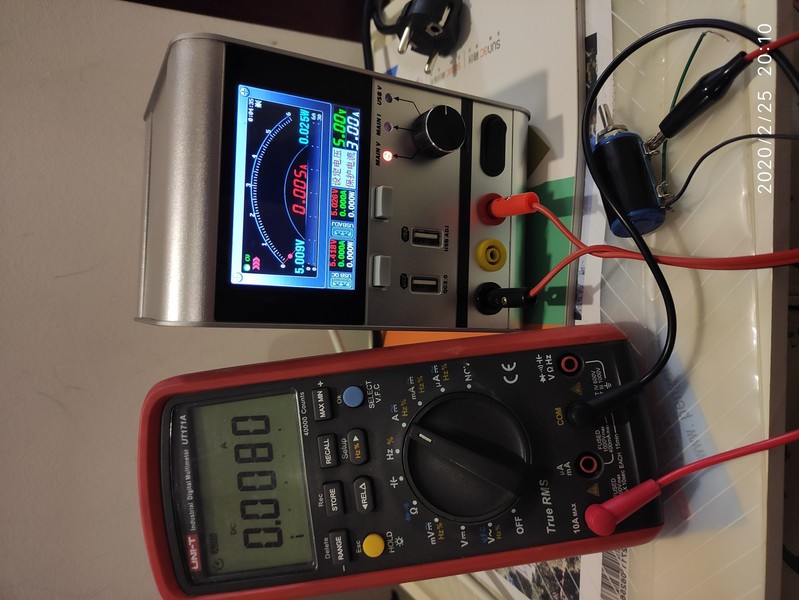

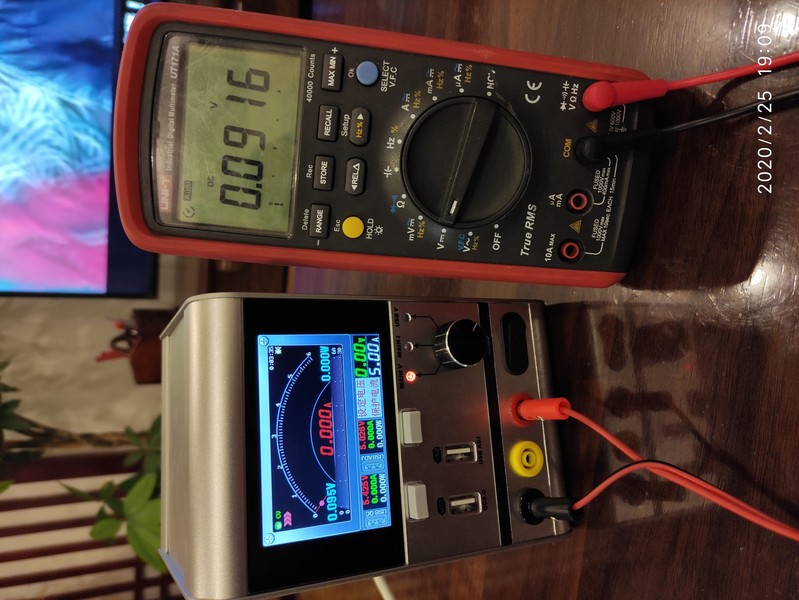

挺新颖的维修可调电源，淘一个来玩玩。挺失望吧，标称30V6A，实际5A以后抖动厉害几乎无法使用。宣传千一精度，无法分辨8mA以下电流，10mA以上才凑合，1A偏差60mA左右，也是没谁了。最感兴趣的电流波形功能很鸡肋，象动画一帧一帧卡过去的视觉效果，看吐了。外壳还凑合，适合拿来DIY玩耍、或当个充电器用用，基本不实用。三无产品、号称温控风扇纯扯，风扇接到12V上通电就转，噪声不小。QC3充电只能到9V，电量统计估计也是个娱乐数字，可调USB2口电压只能3.3V~5V 不知能有什么用？编码器调压每次0.1，电流也一样。宣传主攻手机维修，但却没有短路断电保护功能，真失败。

图太多，二楼继续

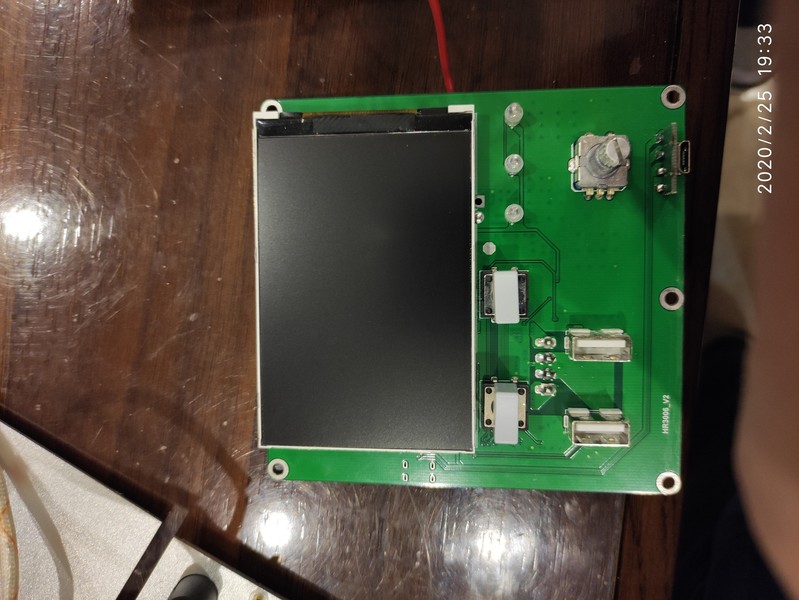

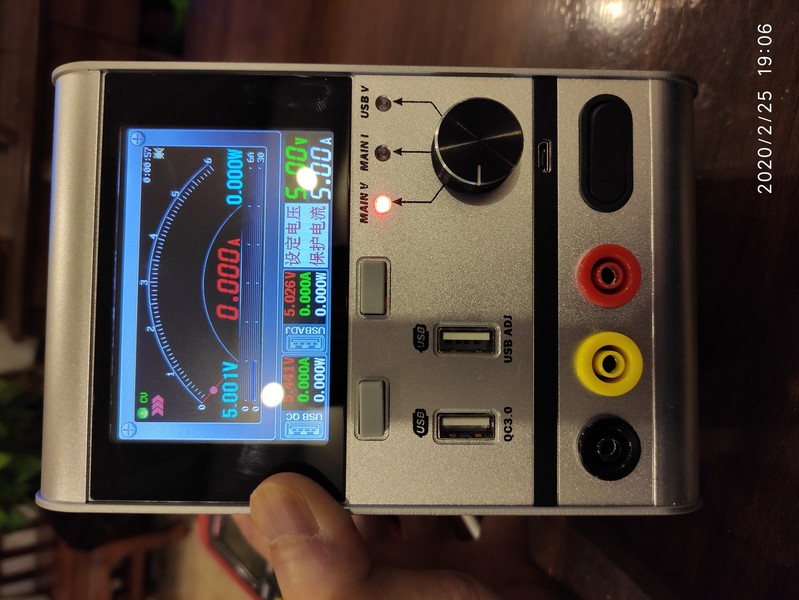

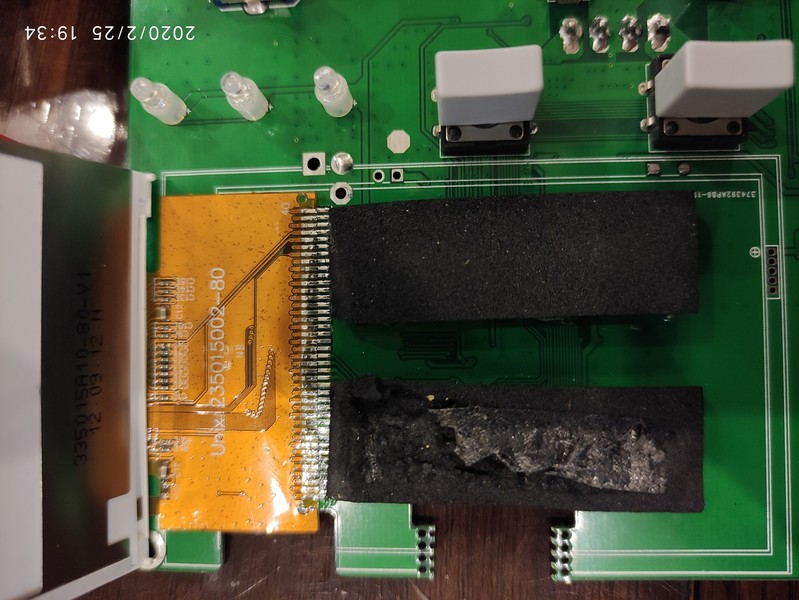

炫彩靓丽的显示屏

巍巍兴安 发表于 2020-2-26 05:13
炫彩靓丽的显示屏

是啊，花哩胡俏的，没买的就别碰了，就是个玩具。我先扔墙角，哪天高兴拿出来改着玩

界面抢眼，不看好开关电源。

wgsd 发表于 2020-2-26 11:48
界面抢眼，不看好开关电源。

界面要是做个万用表的显示界面就好了，测量动态电压，会不会完美点

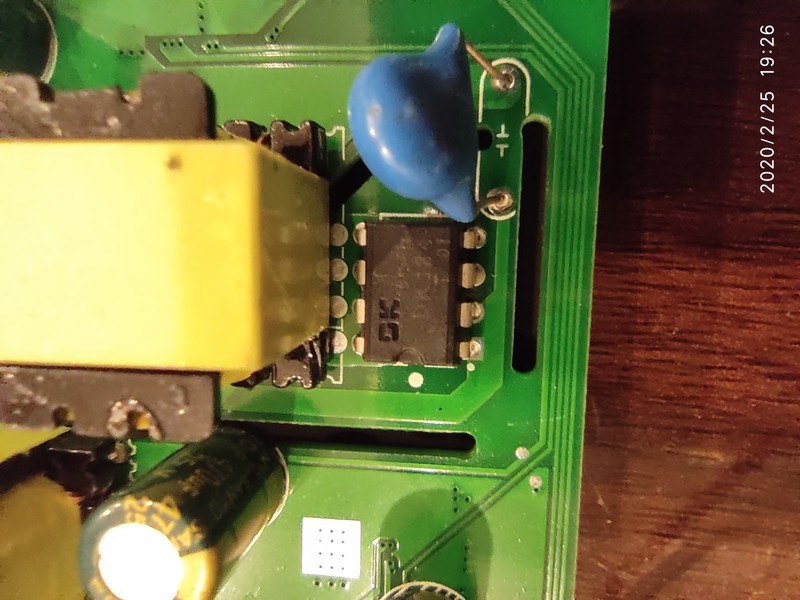

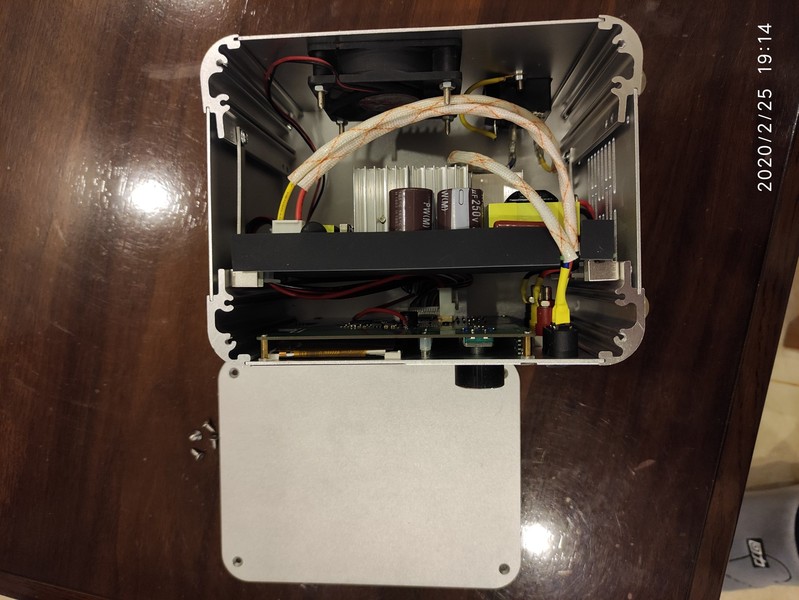

1楼的最后这个图两个电容同性排斥了。

勇闯沙滩 发表于 2020-2-26 14:50
1楼的最后这个图两个电容同性排斥了。

没排，2个串联的……用一颗不好吗，非得2颗250的

这个屏幕漂亮，能不能把它提取出来做个万用表

看了两天，总感觉这个屏幕放小电影好玩

到手时软件为V2.6，今天去官网下载了个V2.7升了个级（操作简单很人性化），重新定议了按键多了几组用户自定义输出，比原来方便点，精度还是那个鸟样

空谷匆匆 发表于 2020-2-27 20:56
这个屏幕漂亮，能不能把它提取出来做个万用表

万用表为什么不集成电流、电压、功率同显示呢，再带几个USB口不是美滋滋？众仪开发一个？

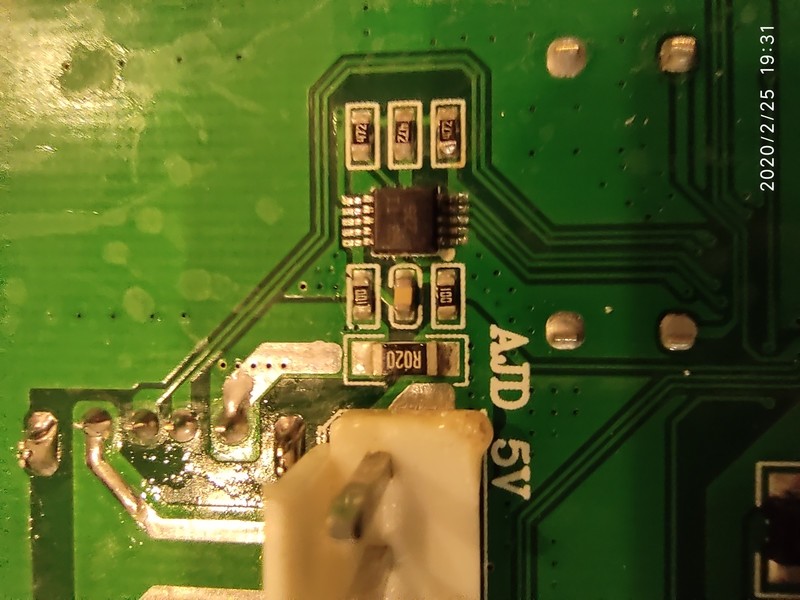

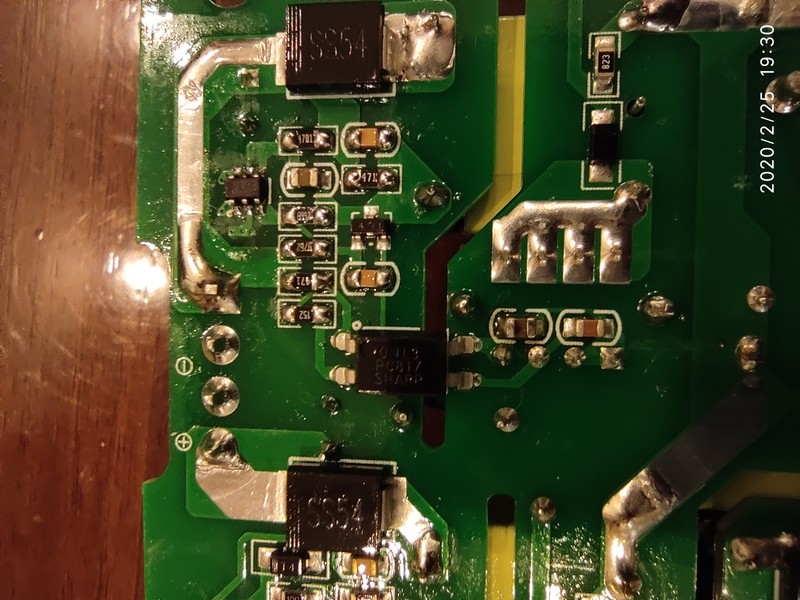

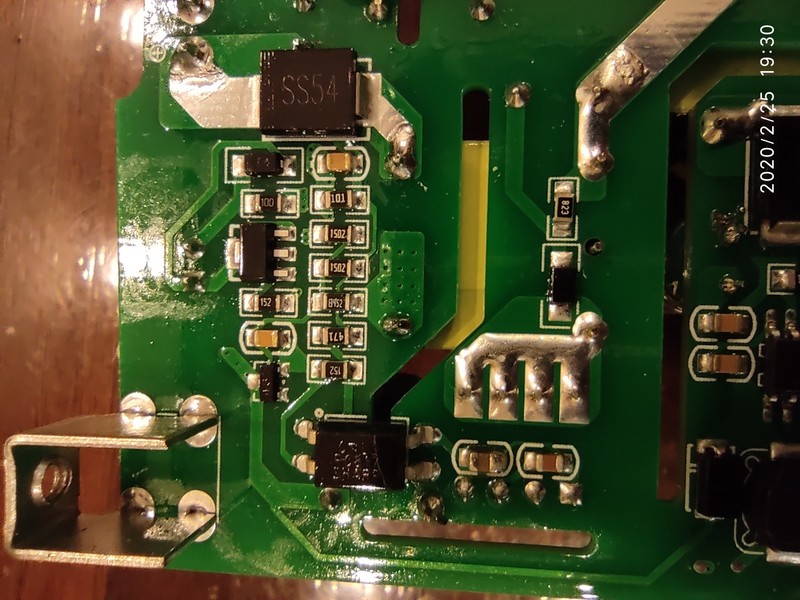

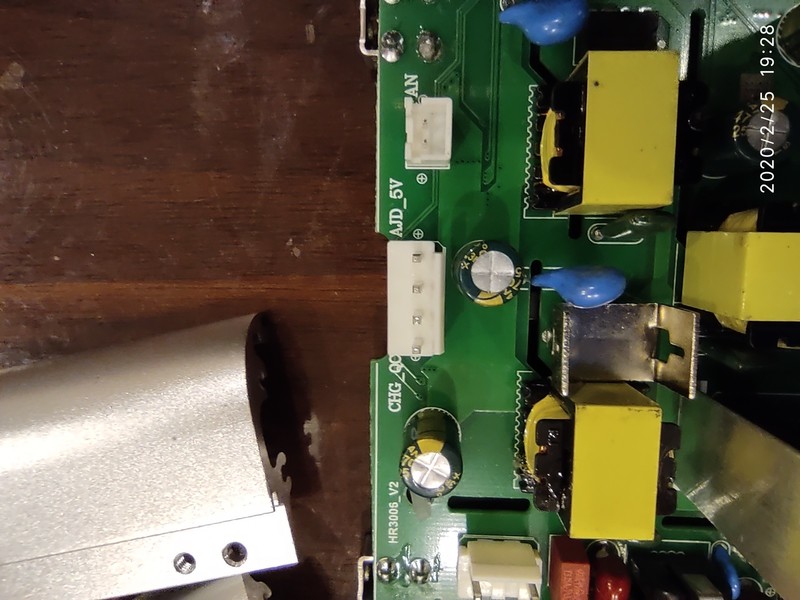

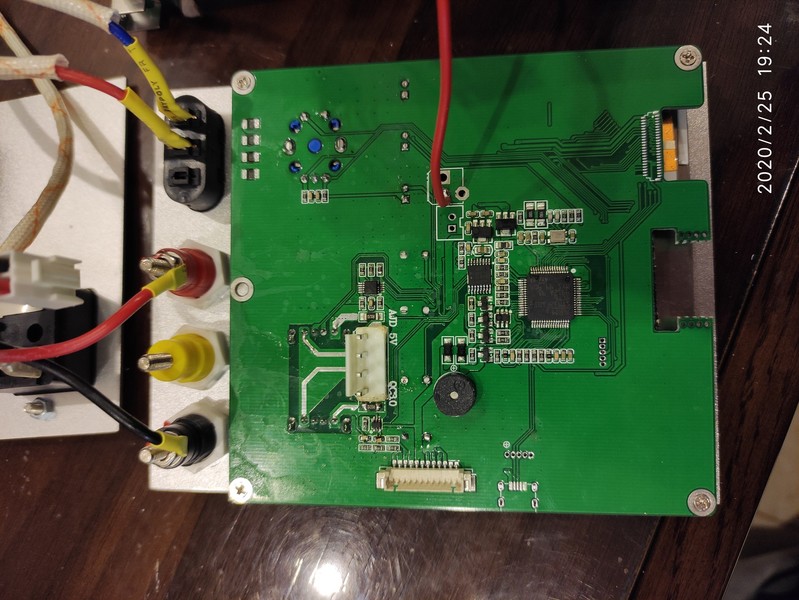

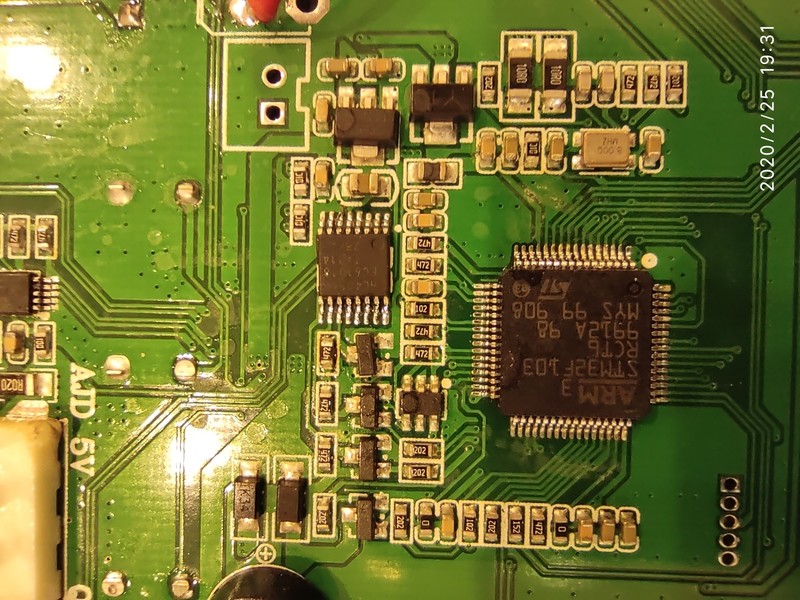

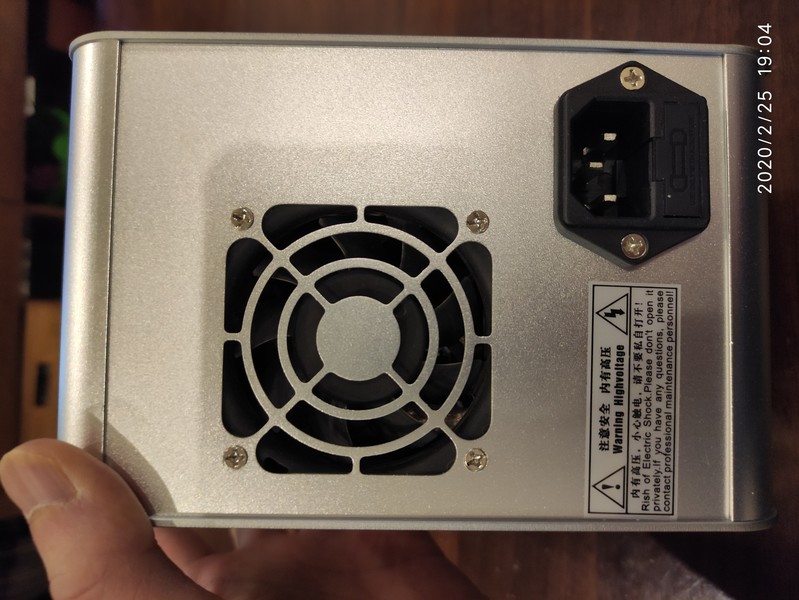

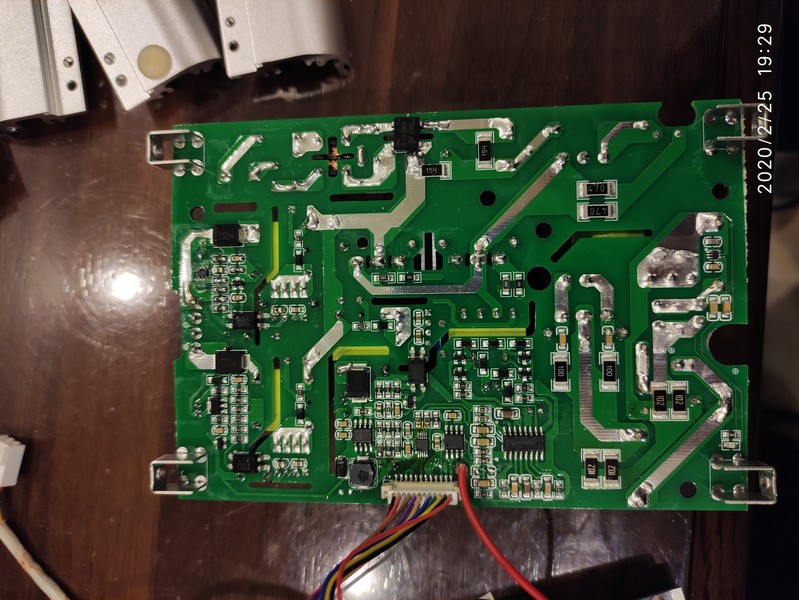

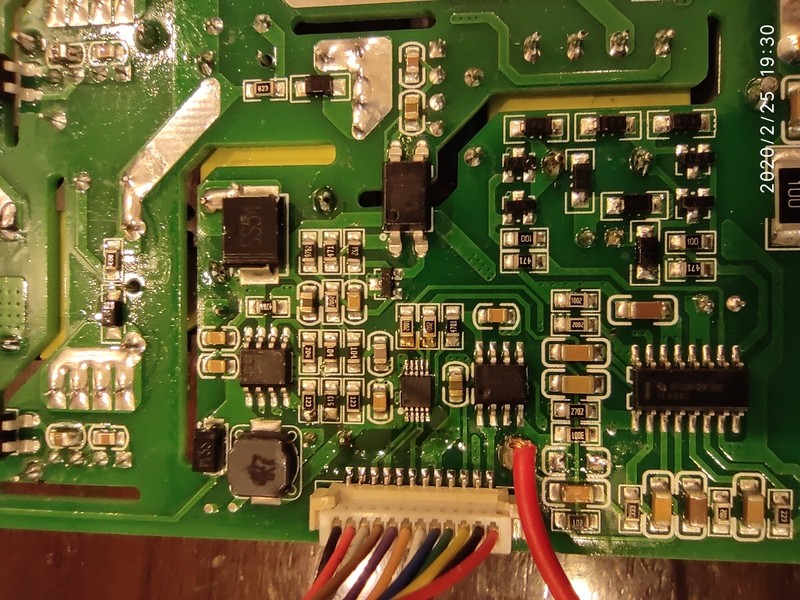

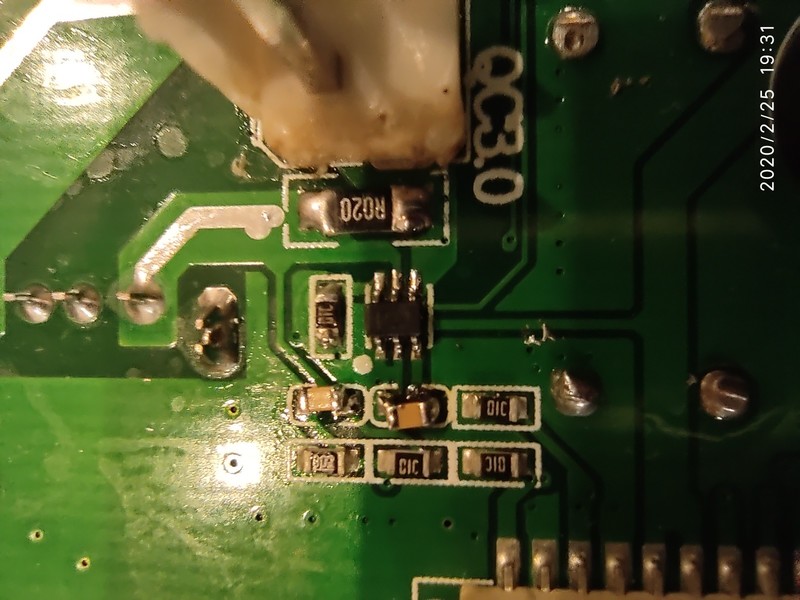

今天无聊研究了一下该机线路，风扇是由MCU程序控制的，但ntm的通电就转真是弱智，问了厂家不提供校准方法，无奈给电流取样铜丝并了一颗0.9欧电阻效果还不错，主电流误差现在只有3~4ma了（10ma以下依然无法分辨），凑合用吧，最后发现它风扇居然还装反了，真是三无小厂风格。另：2路USB电流都偏低5%，取样用的0.02欧贴片电阻，有空自己换取样铜丝吧。

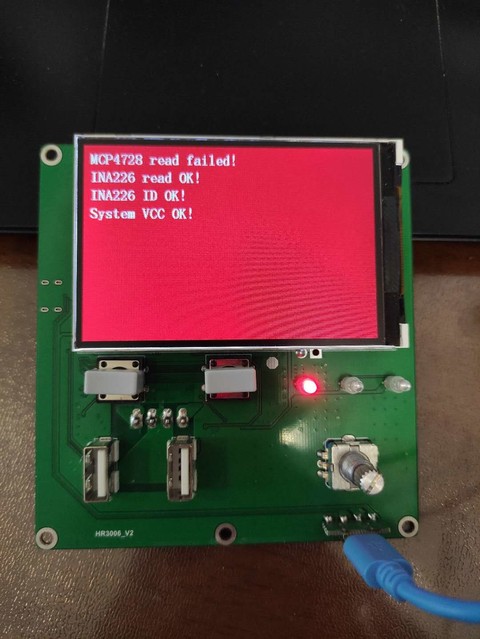

拔了线居然还有自检界面，有意思

界面真是不错啊！能改改就好了！

ynkmzyl 发表于 2020-3-7 09:02
到手时软件为V2.6，今天去官网下载了个V2.7升了个级（操作简单很人性化），重新定议了按键多了几组用户自定 ...

已入坑，楼主怎么升级的软件，当初看中了带USB接口输出功能而且带电流表，买回来发现精度不行，而且主电源输出与USB输出电源也不是隔离的。

这个显示屏是亮点，一闪一闪亮晶晶

看着挺复杂。
