稍微提高点300AB的精度

发表于：2020-4-21 12:06:17 5662
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: 300AB

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
300AB精度还不错，25度时4V普遍高7mV，而且这表是正温漂（温度越高数值也略提高，比较奇怪降温它没什么反应） 软校准没那能力，只能来硬的。稍微改善了一下，感觉不错。
目标：4V基本微偏差2mV以内，1K电阻基本准确。

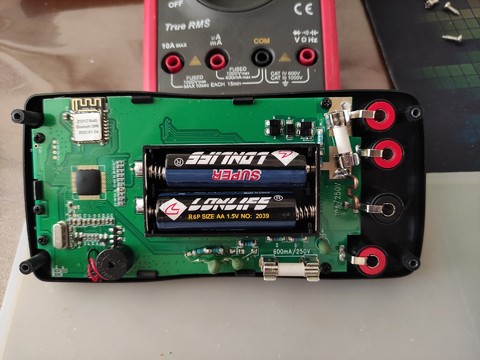

改：两只5兆电阻都只有4.93兆，串入增加一只28K电阻（简单粗暴更换一粒4.96后读数又变低了），闲的又串了两颗绿豆。

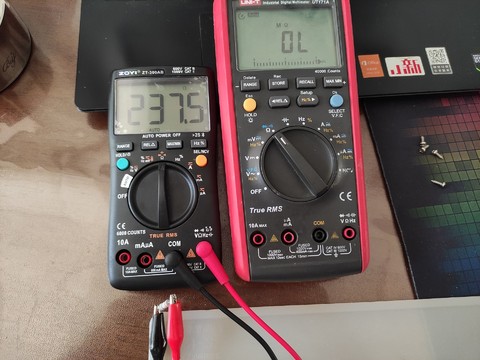

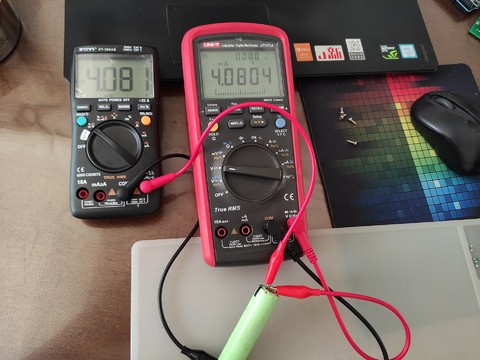

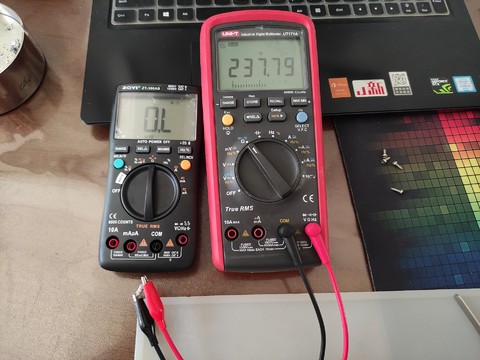

实际效果见图，非常实用。测量同一电阻、同一电池的结果
IMG_20200421_113814.jpg IMG_20200421_115011.jpg IMG_20200421_114948.jpg IMG_20200421_115108.jpg

收藏
送赞
分享

评分

参与人数 1仪表币 +50 收起 理由
43545 + 50 赞一个!

查看全部评分总评分 : 仪表币 +50

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（23）

fslichong 数字王者 2020-4-21 12:42:39
你这个可能会破坏表的整体温飘，不建议这样做，
2020-4-21 12:42:39 回复
ynkmzyl 楼主     数字大师 2020-4-21 12:46:10
fslichong 发表于 2020-4-21 12:42
你这个可能会破坏表的整体温飘，不建议这样做，

你不试试怎么知道会影响这方法说白了就是调整一下内排阻的比例
2020-4-21 12:46:10 回复
勇闯沙滩 数字大神 2020-4-21 12:58:51
玩精了开改了，有能力。
2020-4-21 12:58:51 回复
闻雨听风 数字王者 2020-4-21 14:38:38
独辟蹊径，条条大路通罗马。
2020-4-21 14:38:38 回复
hc061218 数字王者 2020-4-21 15:20:46
没事，立创表我就是这么校准的。有空拿出来试试漂了
2020-4-21 15:20:46 回复
ynkmzyl 楼主     数字大师 2020-4-21 15:36:37
hc061218 发表于 2020-4-21 15:20
没事，立创表我就是这么校准的。有空拿出来试试漂了

有点诡异，我计算着18K就够了，最终30K都没拉平……
2020-4-21 15:36:37 回复
hc061218 数字王者 2020-4-21 19:02:29
ynkmzyl 发表于 2020-4-21 15:36
有点诡异，我计算着18K就够了，最终30K都没拉平……

我记得立创表我换了N个电阻串并联，焊盘都快脱落了
2020-4-21 19:02:29 回复
狮子王 数字梦想家 2020-4-21 20:34:23
这样改后会不会影响mV档？
2020-4-21 20:34:23 回复
星星123 数字精灵 2020-4-21 21:13:22
有图有真相，建议对其它档位的精度是否有影响也测评下
2020-4-21 21:13:22 回复
hc061218 数字王者 2020-4-21 22:37:51
狮子王 发表于 2020-4-21 20:34
这样改后会不会影响mV档？

mv档有可能不影响吧，虽然不是绝对的，但十有八九mV档不需要分压
2020-4-21 22:37:51 回复
wgh1027 数字大神 2020-4-21 23:07:32
狮子王 发表于 2020-4-21 20:34
这样改后会不会影响mV档？

对mV档没有影响，但对大电阻档会有影响。
2020-4-21 23:07:32 回复
月台故事 数字大师 2020-4-22 05:22:02
这表不错
2020-4-22 05:22:02 回复
wgh1027 数字大神 2020-4-22 07:41:32
楼主可否测个10M左右的电阻，前后结果对比一下。
2020-4-22 07:41:32 回复
ynkmzyl 楼主     数字大师 2020-4-22 07:59:31
wgh1027 发表于 2020-4-22 07:41
楼主可否测个10M左右的电阻，前后结果对比一下。

还得拆装一次？ 电阻测量又不走这个电阻，没影响吧。这表可能是故意的，AUTO档内阻挺高的，软件IO口关闭一下即可，刀位都不用改，电压档应该是故意打开的电阻IO口人为造成低内阻，也许吧
2020-4-22 07:59:31 回复
wgh1027 数字大神 2020-4-22 08:07:22
ynkmzyl 发表于 2020-4-22 07:59
还得拆装一次？ 电阻测量又不走这个电阻，没影响吧。这表可能是故意的，AUTO档内阻挺高的，软件IO口关闭 ...

电阻档60M档的取样电阻用的就是这个电阻。除非这表没有60M档。
2020-4-22 08:07:22 回复
ynkmzyl 楼主     数字大师 2020-4-22 08:10:19
wgh1027 发表于 2020-4-22 08:07
电阻档60M档的取样电阻用的就是这个电阻。除非这表没有60M档。

这表电阻本身就偏低几个字， 都60M了还在意准不准啊，我只在意1K准就行，对了，它还砍底数这是最烦的
2020-4-22 08:10:19 回复
wgh1027 数字大神 2020-4-22 09:05:07
ynkmzyl 发表于 2020-4-22 08:10
这表电阻本身就偏低几个字， 都60M了还在意准不准啊，我只在意1K准就行，对了，它还砍底数这是最 ...

取样电阻增大测量结果会更低。不过你在意的1K是没有影响的。
2020-4-22 09:05:07 回复
kyhwhb 数字大神 2020-4-22 09:15:22
SD7501方案不支持后期软校准吧
2020-4-22 09:15:22 回复
ynkmzyl 楼主     数字大师 2020-4-22 09:24:44
本帖最后由 ynkmzyl 于 2020-4-22 09:27 编辑
wgh1027 发表于 2020-4-22 09:05
取样电阻增大测量结果会更低。不过你在意的1K是没有影响的。

看需求吧，手持表测这么大的电阻压力挺大，得有个好的测量环境吧，手都不能靠近表笔线，数字一直跳动，测了个45M对比171反正没有变成46M（两个表数字都跳动，171反应快尾数更欢乐，不这一直都在45的范围内）
2020-4-22 09:24:44 回复
