EM7000_精准电压

EM7000_精准电压测量，就是把左右两边调零后再测量电压，以12V档位量程为例测量电压。先把左边调零，然后加上满偏电压也把右边调零，分别测量1V~12V直流电压。这个功能是这个表的独特之处，各档都可以这样测量。
这个表中有一个电位器，专用来调零的电位器，调两边零位和中心零位都是用它来调节的。
就是这个旋扭

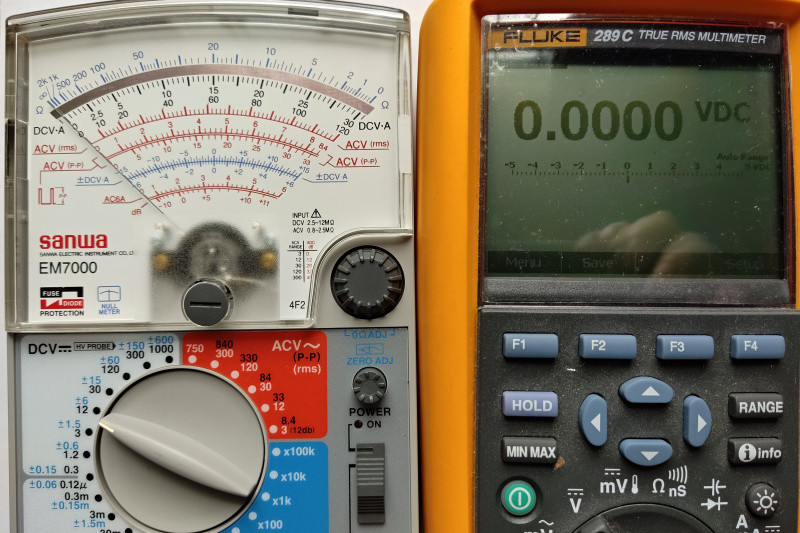

左边调零


右边调零

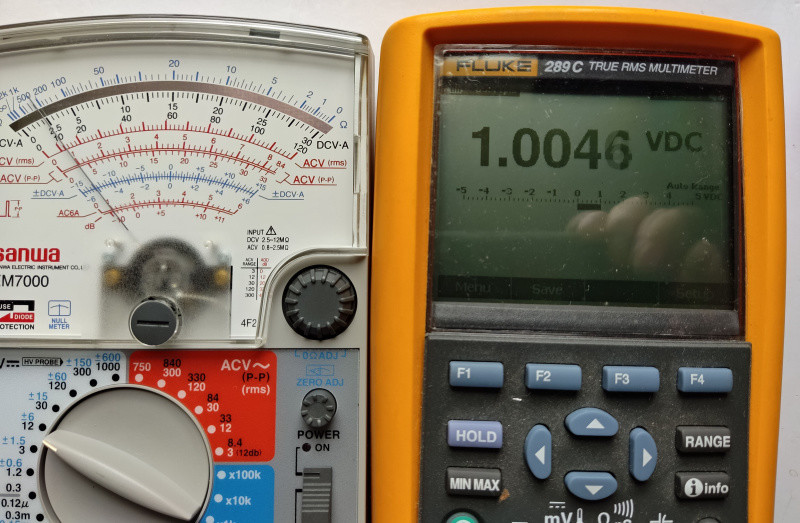

1V电压测量

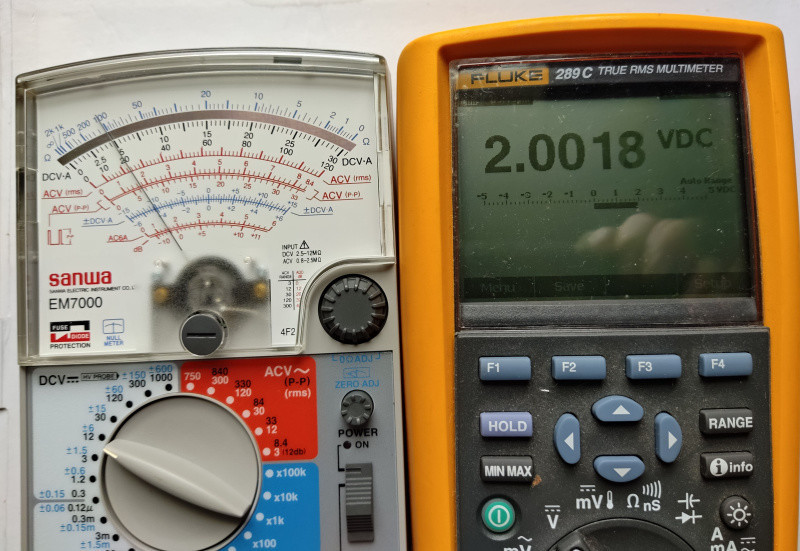

2V电压测量

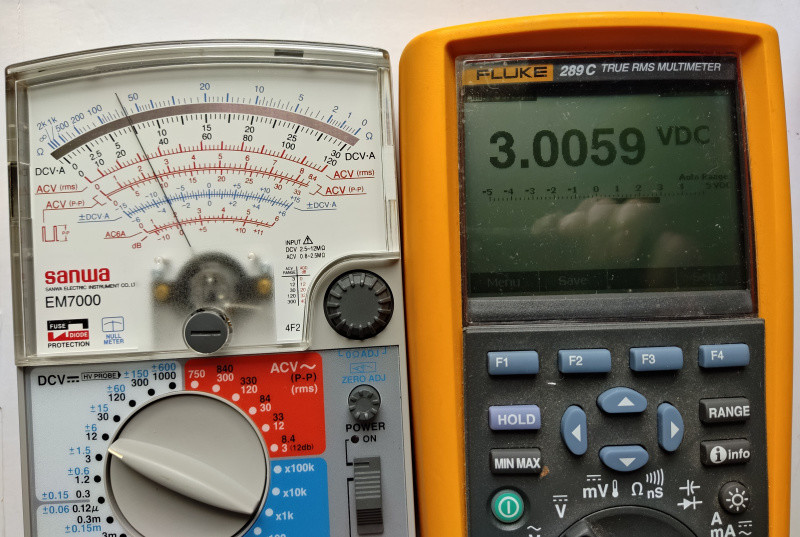

3V电压测量

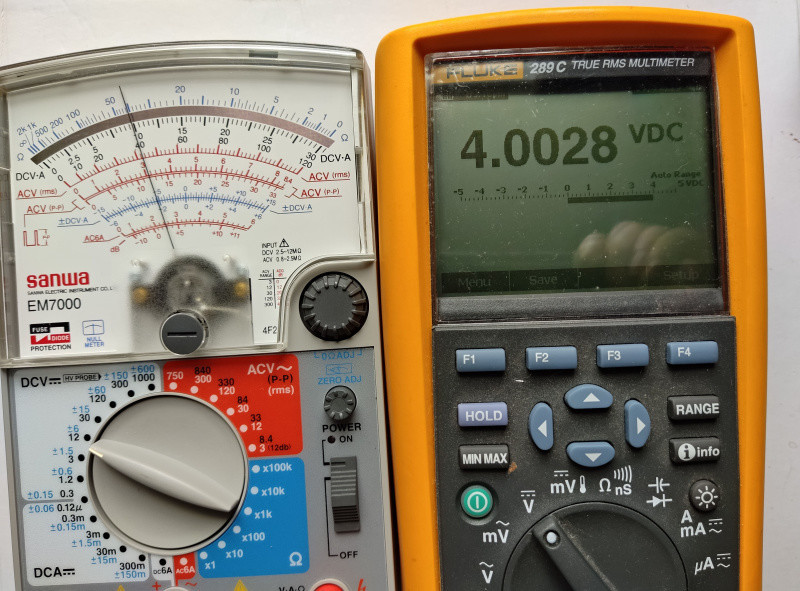

4V电压测量

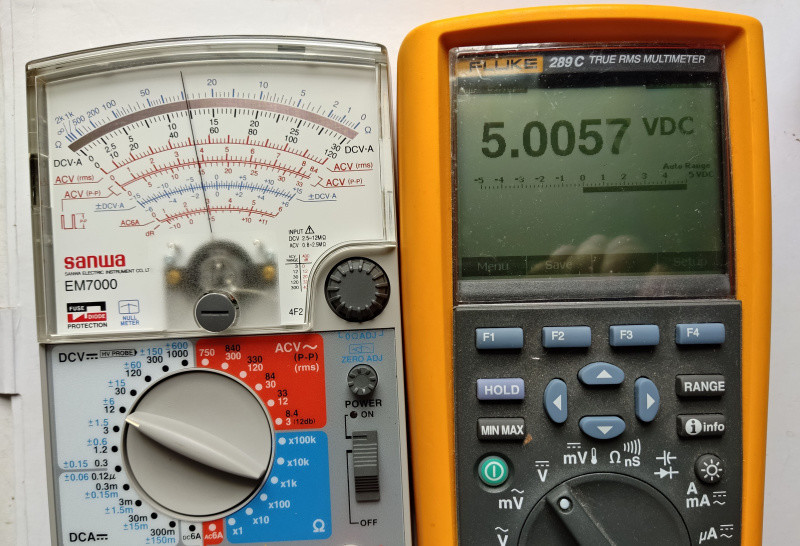

5V电压测量

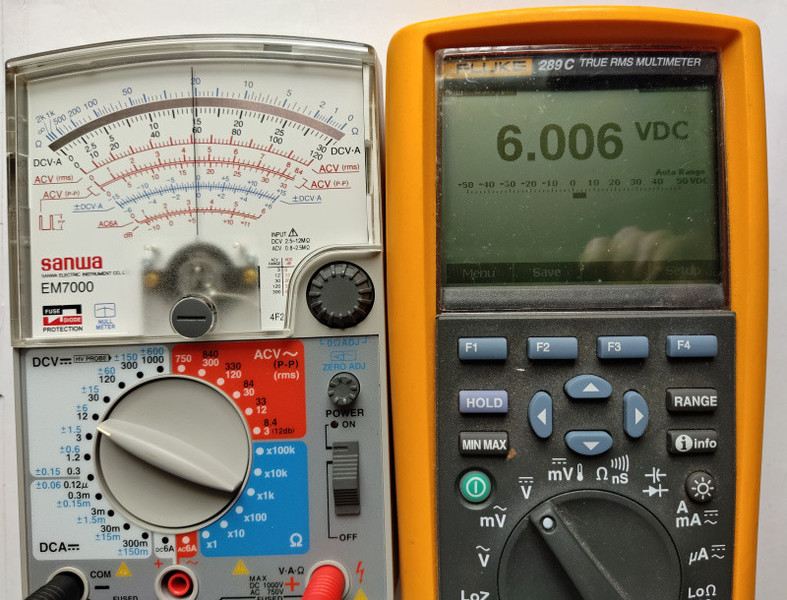

6V电压测量

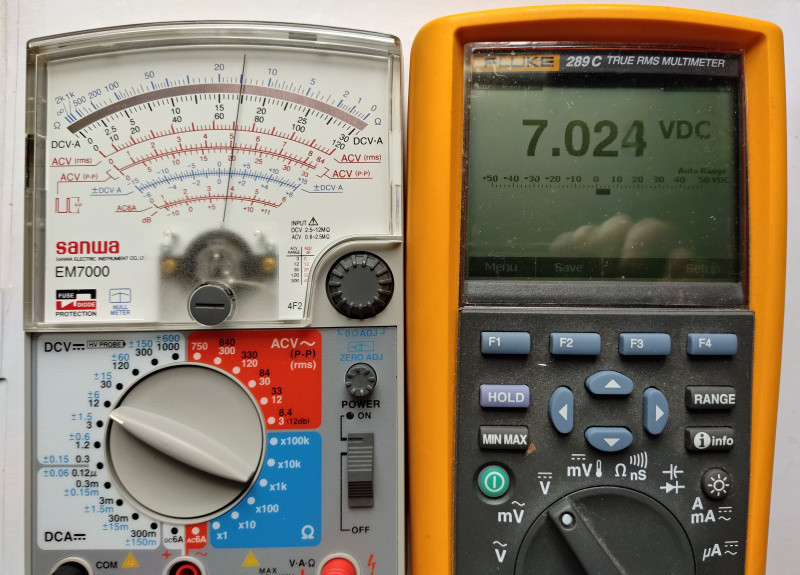

7V电压测量

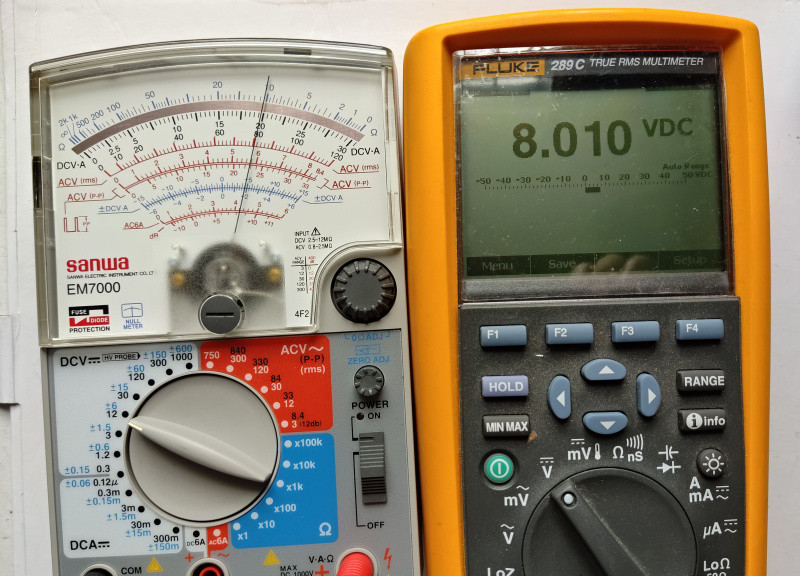

8V电压测量

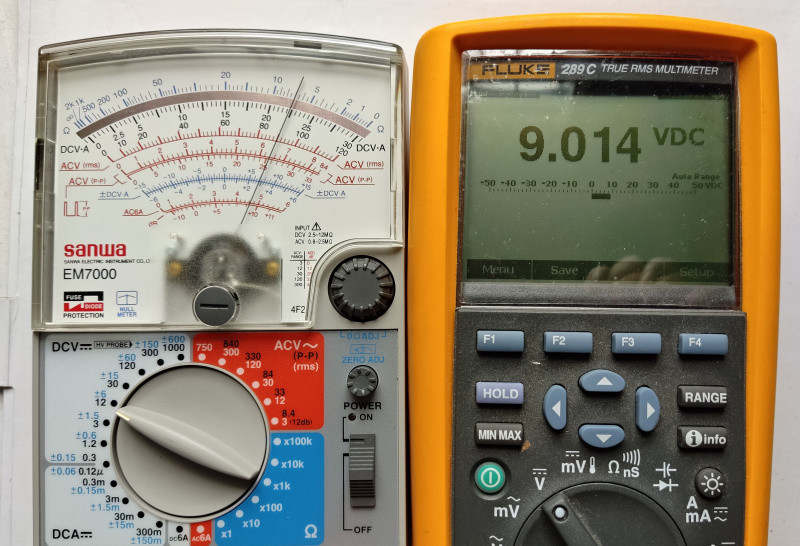

9V电压测量

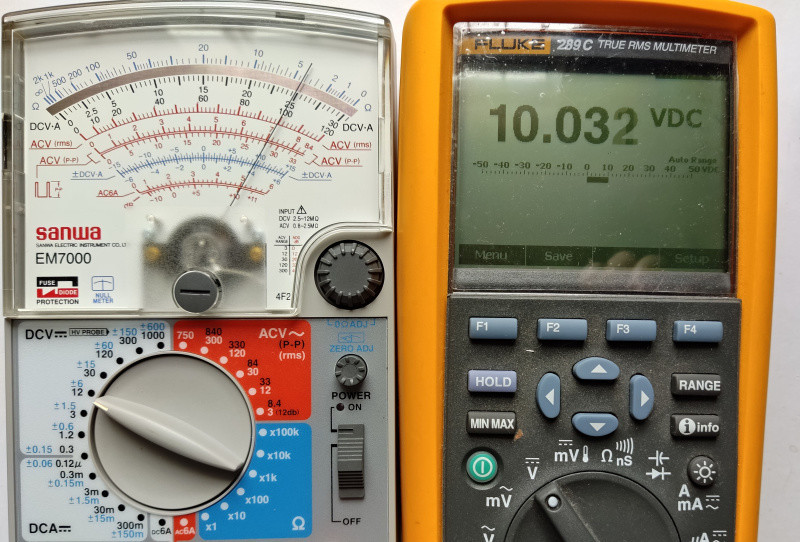

10V电压测量

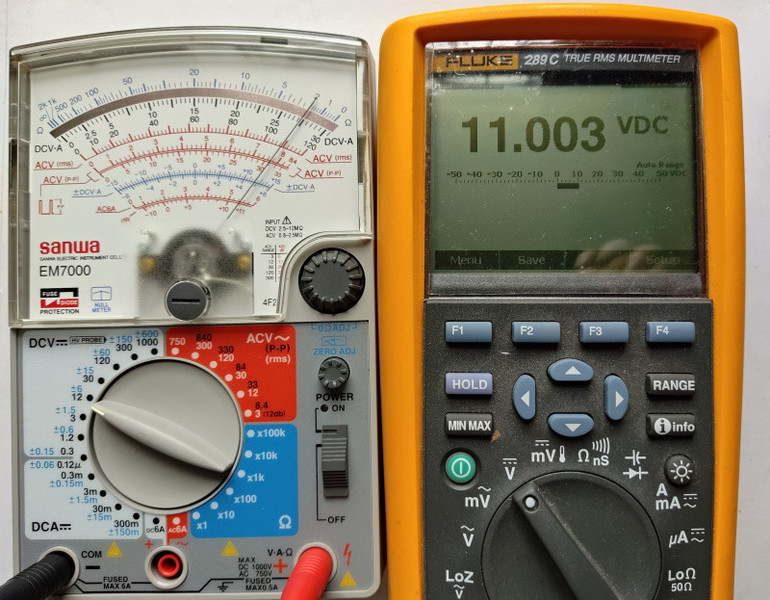

11V电压测量

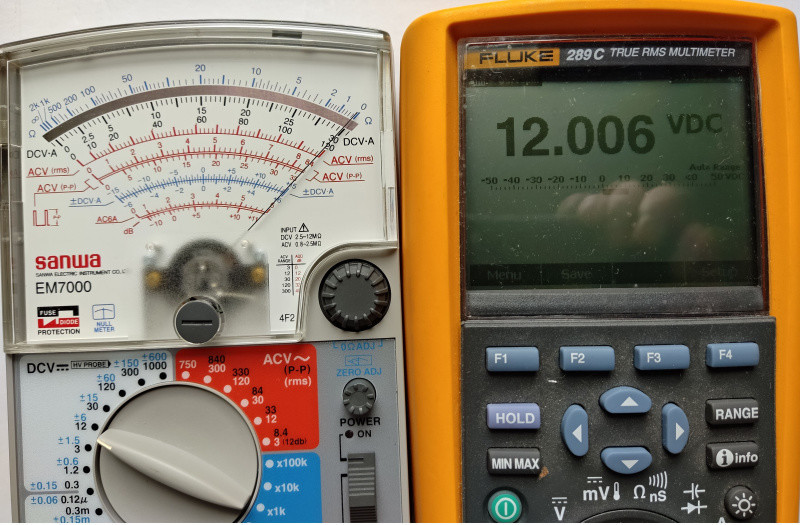

12V电压测量

这网站，怎么出二贴的？奇怪？

光速飞行 发表于 2019-11-12 10:49
这网站，怎么出二贴的？奇怪？

是否快速提交了2次？

星星123 发表于 2019-11-12 21:42
是否快速提交了2次？

一般都服务器卡，难于提交。

可以左右两边调零，是比较独特。

这表不错，值得保存。

左右调零是什么意思？

5free 发表于 2019-11-13 08:55
左右调零是什么意思？

就是说左边把指针调到零的位置，右边加上满偏电压，如果指针不在最后一条线中，就把它调到最后一条线，调到压线，其实两边都是零位置，然后就测量电压值。其它指针表是没有之个功能的，测量电压满偏是固定的。

chen131578 发表于 2019-11-13 06:22
可以左右两边调零，是比较独特。

指针表，真的是少有，两边能调零的，这样子调了零测量电压很准。

光速飞行 发表于 2019-11-13 10:19
指针表，真的是少有，两边能调零的，这样子调了零测量电压很准。

是的，两边都能压好线。

chen131578 发表于 2019-11-13 11:13
是的，两边都能压好线。

两边都压线，是玩指针表的人，梦寐以求，的指针表。

光速飞行 发表于 2019-11-13 10:05
就是说左边把指针调到零的位置，右边加上满偏电压，如果指针不在最后一条线中，就把它调到最后一条线，调 ...

左边调 机械零位？ 右边调 adj 旋钮？
那岂不是右边调了，左边也跟着变了？

5free 发表于 2019-11-13 15:47
左边调 机械零位？ 右边调 adj 旋钮？
那岂不是右边调了，左边也跟着变了？ ...

这个表中电源开关上端，不是有一个电位器（ZERO ADJ)吗，这个表就用这个电位器，调两边零位的和中心零位，三个零位都是用它来调节。好多表是没有这个电位器的。
就是这个电位器，专用来调零的电位器

7百块的表也不过如此嘛，还是没完美压线，都是在线的边缘上！

HD123 发表于 2019-11-15 17:02
7百块的表也不过如此嘛，还是没完美压线，都是在线的边缘上！

这个是可调的，要压多准都得，只是说明问题罢了，可调只是三和的指针表才有，也就个把两个是可调，其它表基本是固定的，不要说些无知的话，没表是不了解的。

光速飞行 发表于 2019-11-15 18:14
这个是可调的，要压多准都得，只是说明问题罢了，可调只是三和的指针表才有，也就个把两个是可调，其它表 ...

你两边都调零了，说明已经调好了，再测电压，没压线，那就是精度问题，这个原理就像电阻挡一样的，测电阻就要先把表笔短接，调节欧姆电位器到零，再测电阻！

HD123 发表于 2019-11-15 18:38
你两边都调零了，说明已经调好了，再测电压，没压线，那就是精度问题，这个原理就像电阻挡一样的，测电阻 ...

你有高电压的基准吗，几十万一台，调好了，不是高档的源，都不能保证不滑动，早着呢，多学一点，多花点钱玩，多玩些，就懂了。看两张图就看出来，已经滑动了。

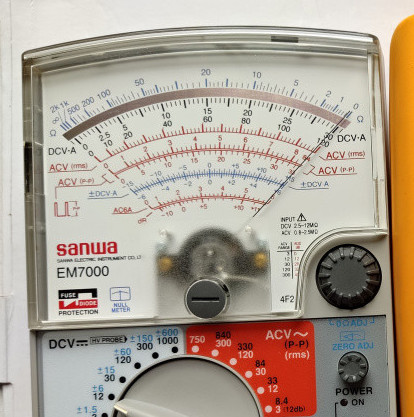

前调零


后测量电压的，已经滑动。

光速飞行 发表于 2019-11-15 19:08
你有高电压的基准吗，几十万一台，调好了，不是高档的源，都不能保证不滑动，早着呢，多学一点，多花点钱 ...

这说明表有问题，我玩8几年的老南京47万用表，指针压线那是准，没见什么飘逸问题！

HD123 发表于 2019-11-15 19:32
这说明表有问题，我玩8几年的老南京47万用表，指针压线那是准，没见什么飘逸问题！
...

这是高灵敏度的表，懂了吧，你买一台六位半回来玩玩，就知道了

HD123 发表于 2019-11-15 19:32
这说明表有问题，我玩8几年的老南京47万用表，指针压线那是准，没见什么飘逸问题！
...

这是高灵敏度的表，懂了吧，你买一台六位半回来玩玩，就知道了，是不是数字很会跳。EM7000最小电流，120nA纳安，0.12uA微安，现在我都没有源测量它。
