万用表、测不出的电容

散淡021 发表于 2019-11-28 13:46
22--50Uf 开关电源里坏的较多，这个电容换10---100UF都能工作，但阻抗（近似ESR，不是电阻）一大就不行了 ...

测量充放电是没用的，只有部分有用，要是有用我就不发这个贴了，也不会用LCR了。我测量这两电容时，用了500型表，CT393+表，ME7000表，289C，充放电全部是正常的，也没漏电。

这个电容一台9205万用表就可以轻松搞定。

wgh1027 发表于 2019-11-28 19:48
这个电容一台9205万用表就可以轻松搞定。

要是能搞定，可必要LCR呢，我的表，是成堆的，指针表，数字表，台表，各种仪器，都是成堆的。会有人说你不会用

D和最下面一行是什么指标

散淡021 发表于 2019-11-28 14:02
真是老司机
再高档的电桥能挑出电解的细微变化，但最终上电路是否合适，真还的用你老司机的方式来鉴定。 ...

经验之谈，电解电容没有杀错的说法，宁可错杀一千不能放过一个一只异常整板杀才是王道，这是低返修的保证，很多人修出来的东西返修率高就因为量的太仔细，心疼那几颗不值钱的电容

zyahz 发表于 2019-11-28 20:24
D和最下面一行是什么指标

一般是角度，弧度的百份数

ynkmzyl 发表于 2019-11-28 20:52
经验之谈，电解电容没有杀错的说法，宁可错杀一千不能放过一个一只异常整板杀才是王道，这是低返修的 ...

如果是生产用的，最好是整板杀，一般工厂都有备份。

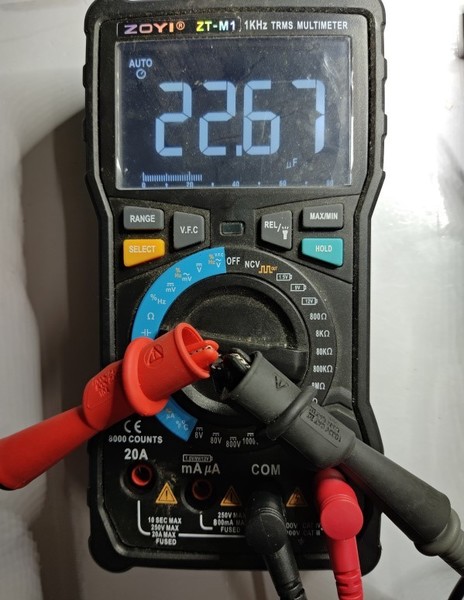

用M1测量这个坏的电容，得到标称值，标称值22uF/50V。普通万用表更难测出来。

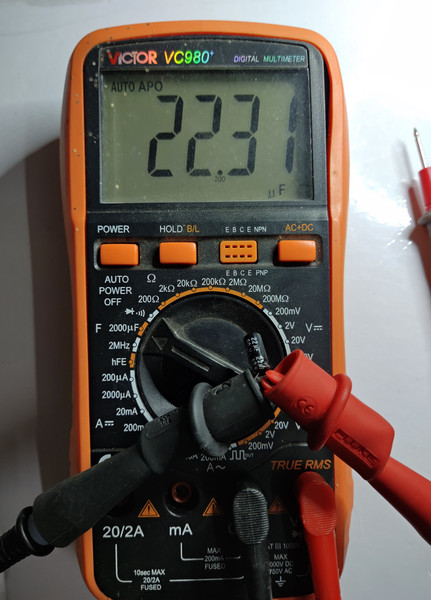

用胜利VC980+测量这个坏的电容，也是得到标称值，标称值22uF/50V

今天这贴真热闹，工欲善其事必先利其器，高级仪表确实能事半功倍，但对很多囊中羞涩的业余玩家，只能把手中的装备发挥到极致。以前读过一本沙占友编的《万用表妙用100例》算是我的万用表启蒙老师，对指针表才有了较深的认识，从此爱上了指针表

wgh1027 发表于 2019-11-28 19:48
这个电容一台9205万用表就可以轻松搞定。

0660方案的多个表，测坏电容47uF是40uF ,而UT71A 测出22uF（指我手上同一坏电容）
只要阻抗小，开关电源这个部位就是10uF也是正常的。
我只能简单测阻抗（电桥的精髓好像就是阻抗，其它多种参数或许就是自动计算的结果）判断，看容量经验还是不行。

你9205是看容量还是有啥秘诀？
请介绍学习

wgh1027 发表于 2019-11-28 19:48
这个电容一台9205万用表就可以轻松搞定。

9205电容档是容抗原理测量的？

不羁的风yb 发表于 2019-11-29 01:17
今天这贴真热闹，工欲善其事必先利其器，高级仪表确实能事半功倍，但对很多囊中羞涩的业余玩家，只能把手中 ...

只是玩，无所谓

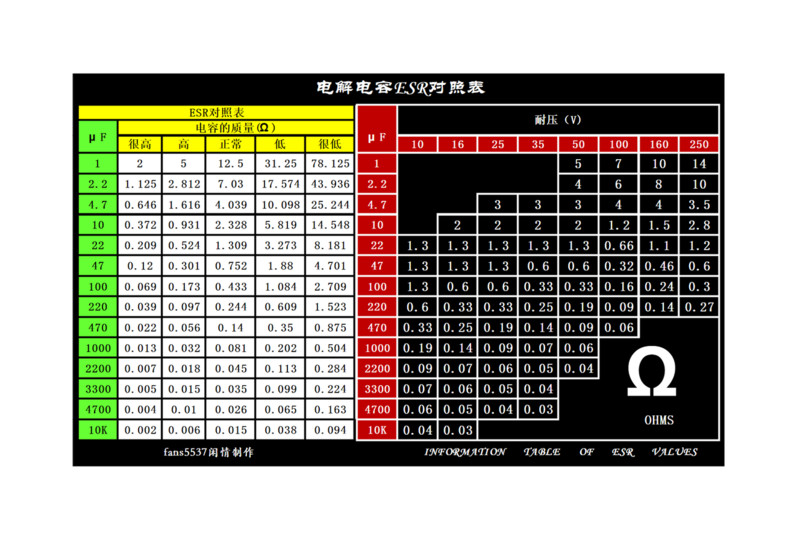

贴一张楼主发的ESR对照表的原作照片，加大了白边，可以防止水印遮挡，网友需要可以打印出来，不过需要注意的是这些数值是基于某款DIY的电桥的测量结果，参考价值还是不错的

闻雨听风 发表于 2019-11-29 10:10
贴一张楼主发的ESR对照表的原作照片，加大了白边，可以防止水印遮挡，网友需要可以打印出来，不过需要注意 ...

这个表格，只能用作参考，不适合LCR用，这些ESR数据，是用很简单的DIY，ESR测试器测得的，数据。

闻雨听风 发表于 2019-11-29 10:10
贴一张楼主发的ESR对照表的原作照片，加大了白边，可以防止水印遮挡，网友需要可以打印出来，不过需要注意 ...

谢谢

应该就是阻抗（这里是容抗）测出的结果
交流+电压表

光速飞行 发表于 2019-11-29 10:28
这个表格，只能用作参考，不适合LCR用，这些ESR数据，是用很简单的DIY，ESR测试器测得的，数据。 ...

对
电桥同时还有几个副参数
电桥还能选频率、驱动电流

不能与电桥比，对维修定性大大高于指针表和电容档

望桥兴叹。

光速飞行 发表于 2019-11-29 10:28
这个表格，只能用作参考，不适合LCR用，这些ESR数据，是用很简单的DIY，ESR测试器测得的，数据。 ...

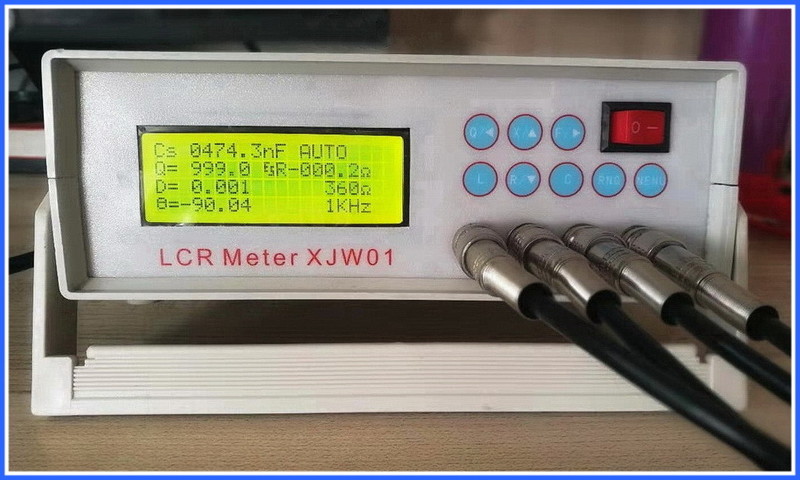

这个叫做许老师的电桥，虽然是个个人DIY作品，据网友反映还是不错，有参考价值的。

散淡021 发表于 2019-11-29 12:08
对
电桥同时还有几个副参数
电桥还能选频率、驱动电流

许老师电桥，个人DIY作品，几个其它参数也有，看网友评论参考价值还行。
