众仪219、303、111、X表短接JP2进入“CALL”模式校准的一些问题

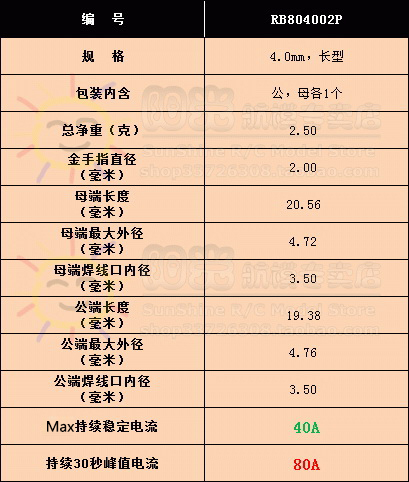

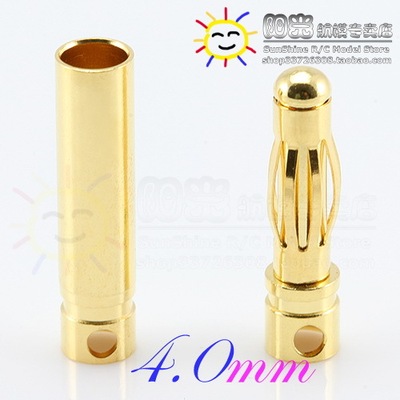

       近几天有时间，将手头上的众仪一系列手持表的表座内插簧进行了更换，原以为长了，但更换后刚刚好。就是下图的Amass 4mm香蕉插头母座，编号RB804002P，母插长度20.56mm，外径4.72mm；对于303、111表来说，略长了4mm左右，原来考虑买RB804003P，长度15.56mm，可能没有货了。如图：


登录/注册后可看大图


登录/注册后可看大图

      在这儿要说的是几点关于短接主板上JP2两点进入“CALL”模式进行校准直流电压、电流、电阻、电容、温度的一些需要注意的地方：
   一、如何进入“CALL”模式标准化校准？
     1、通过短接JP2两个插孔，将拨盘从OFF档旋转到Ω档，让仪表自检；其中X表是短接J38两点。
     2、自检通过后会“滴”的一声结束，显示“ERRO”；如果自检未通过，就需要检查仪表主板上是否有硬件问题，或者固件调乱了。
     3、再将拨盘回到OFF档，然后再次转到Ω档，按两次“SELECT”键进入校准模式，依次是AVC、DVC、Ω、nF、 ℃轮回选择，连接标准源，短按HOLD键校正数值，只能按一次后面会告诉原因。其中，X表略有不同，短接J38后，长按开机键进入“CALL”模式，按“RANGE”键选择DVC、Ω、nF、 ℃档，短接“HZ%”键校正数值，也只能按一次后面会告诉原因。
     4、众仪手持表219、303表是6000字计数，因此校准时，标准源应该0.1000mV、1.0000V、10.000V，电阻为10Ω、100KΩ、100MΩ，电容为500nF、50uF、50mF，温度为0、50、100、200℃（有条件可以校准一下-5℃）。


       二、“CALL”模式应注意的问题：
      1、CALL自检完成后，可以将相应的档位进行详细位数校准，0660方案的芯片应先校准直流电压档，再去校电流，一般不用校，误差不大，足用了。
      2、219、202、111表的SELECT键、HOLD键不要乱接，乱按结果会让你哭！！！！！X表的“RANGE”键、“HZ%”键同理。--------------原因是长按HOLD键是整数递增，长按SELECT键是整数递减：其中mVDC是200-900mVDC，VDC是30-90V；Ω档是20-90Ω，300-900KΩ，300-900MΩ；电容是200-900nF，30-90uF，30-90mF，并没有整数100.00或999.9数值，那怕有相应的50V、50Ω、50uF，也校不回来。
      3、如果有条件的机友，还应该校准一下直流电压的-100.00mVC、-1.0000VC、-10.000VC，校正一下219、303这样的四位半计数表的反转电压值。


       三、给出解决方案：通过CH341A编程器读取24C02数据，通过修改固件达到还原数据，或者重置归零。

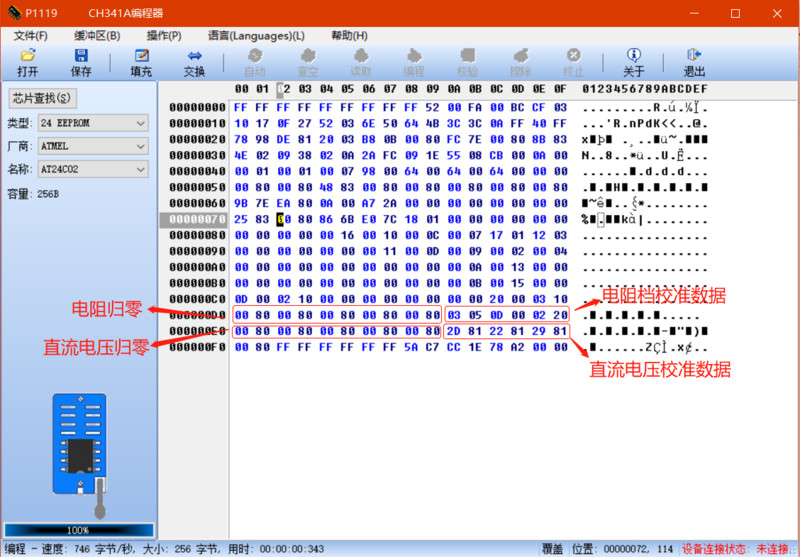

      1、如果上述通过按HOLD键、SELECT键（“RANGE”键与“HZ%”键）将校准数据弄乱了，可以通过下图示例进行修改，使校准数据归零。
      2、图中“0D”的那一行的“00 80 00 80 00 80 00 80”是电阻归零数据填充，后三组数据是电阻校正数据。
      3、图中“0E”的那一行的“00 80 00 80 00 80 00 80”是直流电压归零数据填充，后三组数据是电压校正数据。
      4、图中“07”的那一行的00-04数据为电容归零数据填充，后三组数据为电容校正数据。




四、目前通过比对固件数据、对比截图，已发现直流电压、电阻、电容、温度的归零数据，但未发现校准数据存放的地方，这是其一；其二，温度数据几块表都一样，其它一样的。欢迎大家指正、补充。

2020-01-22补充说明：
       1、如果你拿100Ω标准源去校准219（或者其它众仪表）的电阻档，因误操作长按了“SELECT”或“HOLD”键，原本显示的是“99.99或100.0Ω”，那么变成了“90.00Ω”，这时候无论是按“SELECT”递减或“HOLD”递增，只能在30-90的数值之间调整，不可能调整为原来的99或100满量程的整数值。       2、同样，如果说一开始你使用50Ω标准源去校准电阻档，按HOLD键显示50.00Ω或49.99Ω，这是没有问题的，正常模式下满量程100Ω显示100.0Ω或99.99Ω。但是，如果你在校准过程中，长按HOLD或SELECT键后，自检数值改变了，你再调整为50.00Ω，结果是你满量程100Ω在正常模式下测试数值为50.00Ω，其它电阻档也变成了50KΩ、50MΩ满量程。


--------------电容档同样如此，部分表的直流电压档也是如此，不能调整到满量程999.99或100.00。

谢谢分享！

有空研究一下，校准前，最好备份一下数据，方便恢复。

很详细了

谢谢分享！学习了

这个值得研究

手册上，电压档不同量程都有对应数据，电阻档手册上确实只标出了50K 50M的比例系数的数据，其他量程是没有啊，还是手册省略了？  实在不行，是不是可以找几个不准的电阻做个测试，看看，是不是只校准50K  50M就可以了？，其他量程就无需校准了？

不是很理解你说的校不回来是怎么回事。ztx我校准过，完全可以校正回来。只是校正范围随输入电压的不同而变化，且只能是几个整数。如果你校正量过大，就会出校准后原先的基准电压不在可调整范围内现象，这时候要校回去，只要调整输入的基准电压，使得输入电压在第一次校准后的量程范围内。并不需要修改存储器数据就能调回去。如果你用基准源校准，只有几个固定的电压，确实可能出现回不去的情况。用可调电源就可以回来了。

很好的经验，感谢分享！

apple5050 发表于 2020-1-22 12:16
不是很理解你说的校不回来是怎么回事。ztx我校准过，完全可以校正回来。只是校正范围随输入电压的不同而变 ...

谢谢分享

hc061218 发表于 2020-1-22 12:08
手册上，电压档不同量程都有对应数据，电阻档手册上确实只标出了50K 50M的比例系数的数据，其他量程是没有 ...

关键问题是：你如果使用50Ω去校准Ω档，那么你测量100Ω时，显示的只有50Ω满量程，电容、电压同理。

apple5050 发表于 2020-1-22 12:16
不是很理解你说的校不回来是怎么回事。ztx我校准过，完全可以校正回来。只是校正范围随输入电压的不同而变 ...

X表比较特殊，直流电压、电流可以100-900mV、10-90V、100-600V不同量程去校准。但是与其它型号表一样，电阻、电容档只能校准99.9、999.9满量程，如果只校准50、500量程，那么测量100、1000量程，只会显示50、500的满量程。

tps12369 发表于 2020-1-22 14:36
关键问题是：你如果使用50Ω去校准Ω档，那么你测量100Ω时，显示的只有50Ω满量程，电容、电压同理。 ...

219我都是用  100R  1K  10K  100K  1M去校准，没问题，只是现在根据坛友的说法和手册上的信息，似乎只需要10K  10M电阻去校准，其他量程并没有对应数据，校准就没有意义了，到底是不是真的如此，我现在想验证这一点。有空把其他量程故意弄的不准，让后只用10K校准一下，看看到底影不影响其它量程。

hc061218 发表于 2020-1-22 14:59
219我都是用  100R  1K  10K  100K  1M去校准，没问题，只是现在根据坛友的说法和手册上的信息，似乎只需 ...

你先校其它量程，然后再校10K量程，其它量程又跟随10K量程恢复标准了，但其它量程可能有误差。

wgsd 发表于 2020-1-22 15:23
你先校其它量程，然后再校10K量程，其它量程又跟随10K量程恢复标准了，但其它量程可能有误差。 ...

有空我试试，验证一下

hc061218 发表于 2020-1-22 14:59
219我都是用  100R  1K  10K  100K  1M去校准，没问题，只是现在根据坛友的说法和手册上的信息，似乎只需 ...

可能你还是没有听懂我的意思：
如果你拿100Ω标准源去校准219的电阻档，因误操作长按了“SELECT”或“HOLD”键，原本显示的是“99.99Ω”，那么变成了“90.00Ω”，这时候无论是按“SELECT”递减或“HOLD”递增，只能在30-90的数值之间调整，不可能调整为99或100。

wgsd 发表于 2020-1-22 15:23
你先校其它量程，然后再校10K量程，其它量程又跟随10K量程恢复标准了，但其它量程可能有误差。 ...

这儿有问题，如果说一开始你使用50Ω标准源去校准电阻档，按HOLD键显示50.00Ω或49.99Ω，这是没有问题的，满量程100Ω显示100.0Ω或99.99Ω。
但是，如果你在校准过程中，长按HOLD或SELECT键后，自检数值改变了，你再调整为50.00Ω，结果是你满量程100Ω在正常模式下测试数值为50.00Ω，其它电阻档也变成了50KΩ、50MΩ满量程。

tps12369 发表于 2020-1-22 17:42
这儿有问题，如果说一开始你使用50Ω标准源去校准电阻档，按HOLD键显示50.00Ω或49.99Ω，这是没有问题的 ...

得先校10K档，用10K 校。然后你用其它电阻，如820欧校1K档，这样10K档等不会变。结果820欧电阻在1K档显示1K，在10K档显示0.82K。
如果最后用8.2K校10K档，结果10K档，8.2K显示10K，其它档都会按比例变。因为10K档是标准当。

tps12369 发表于 2020-1-22 17:26
可能你还是没有听懂我的意思：
如果你拿100Ω标准源去校准219的电阻档，因误操作长按了“SELECT”或“HOL ...

不会的，选择键不能随便按，选择键在219里是调到下一个校准功能用的，其它键是+ -值用的，也不用长按短按就可以了

tps12369 发表于 2020-1-22 17:26
可能你还是没有听懂我的意思：
如果你拿100Ω标准源去校准219的电阻档，因误操作长按了“SELECT”或“HOL ...

我刚才用100R电阻试过了，长按  hold  或者其他键，也不会出现你说的情况，稳稳的100.00R 最多上下跳一两个字，不会出现别的数值
