特安斯TA801C与DIY高精度源表对比数据（多图慎入

发表于：2020-5-19 00:42:02 8437
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 9999字
型号或关键字: 特安斯TA801C

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 tps12369 于 2020-5-19 00:52 编辑

      看到都在优惠购入特安斯TA801系列手持表，自己也跟风在水货宝上购买了一块，到手发现除了厚了点，其它手感良好、拨盘清脆、反应较快；拆除看了一下做工，谈一下个人感受：

      1、优点：0660硬芯，某咱UT210E老款一样，良心之用料；晶振与R1、R3-R8一排电阻有合理间隔距离，这得好评，后续测试会表现良好；COM档与A档之间有个电阻，上沿电路W1处有一颗TVS，这种设计比较新颖。

     2、缺点：主板转盘对应的表盘铜箔较薄，电阻档刀片对应的在内三圈，比较合理，但是否经用还有待观察；手工焊接痕迹明显，屏线、照明灯等都有补焊；按键有些生涩，转盘有毛刺 ；屏幕可视角度一般。
补充一点：表笔插座做工不错，双边固定，开孔标准，带护套4mm插头也可以轻松插入。



一、特安斯TA801C技术性指标：


登录/注册后可看大图


二、1DCV量程下测试DCmV档：

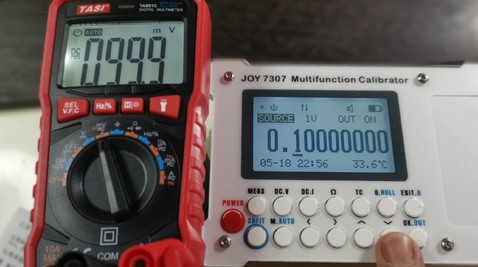

1. 0.1V mV.jpg

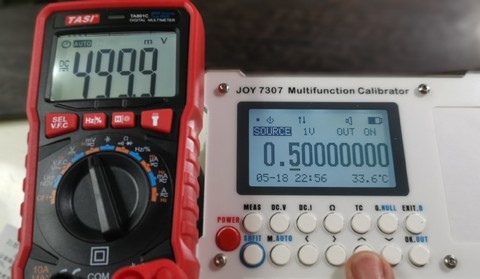

2. 0.5V mV.jpg

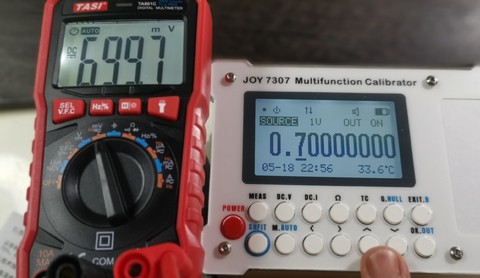

3. 0.7V mV.jpg

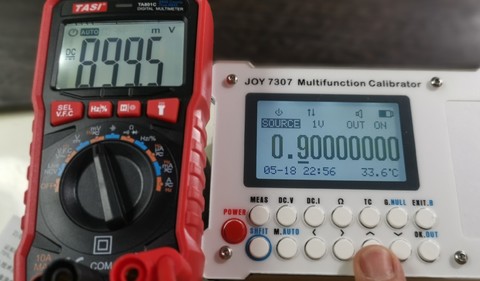

4. 0.9V mV.jpg

三、10DCV量程下测试直流DCV档：
1、0V与11V测量结果：


登录/注册后可看大图





登录/注册后可看大图



2、+1V、-1V测试：


登录/注册后可看大图




登录/注册后可看大图


3、+2V、-2V测试：


登录/注册后可看大图




登录/注册后可看大图


4、+3V、-3V测试：


登录/注册后可看大图




登录/注册后可看大图


5、+5V、-5V测试：


登录/注册后可看大图




登录/注册后可看大图


6、+7V、-7V测试：


登录/注册后可看大图




登录/注册后可看大图


7、+10V、-10V测试：


登录/注册后可看大图




登录/注册后可看大图


四、电阻档测试（10Ω--10MΩ）：


登录/注册后可看大图




登录/注册后可看大图




登录/注册后可看大图




登录/注册后可看大图




登录/注册后可看大图




登录/注册后可看大图




登录/注册后可看大图










收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（25）

hc061218 数字王者 2020-5-19 05:46:13
俗话说，要看表准不准，上乐源！哈哈
2020-5-19 05:46:13 回复
勇闯沙滩 数字大神 2020-5-19 06:42:28
看来这表一般了，+-DCV表现不好。
2020-5-19 06:42:28 回复
wgh1027 数字大神 2020-5-19 07:27:16
谢谢分享
2020-5-19 07:27:16 回复
wgh1027 数字大神 2020-5-19 07:28:00
那个源表是亮点
2020-5-19 07:28:00 回复
wgh1027 数字大神 2020-5-19 07:31:15
999.9档能有0.01分辨率？
2020-5-19 07:31:15 回复
wgsd 数字大神 2020-5-19 08:00:04
9999档能有0.1分辨率？
2020-5-19 08:00:04 回复
表述 数字精灵 2020-5-19 08:01:16
从测试结果来年精度很不错呀。。
2020-5-19 08:01:16 回复
kyhwhb 数字大神 2020-5-19 09:10:28
源表太晃眼！
2020-5-19 09:10:28 回复
ynkmzyl 数字大师 2020-5-19 11:10:18
这源后两位不会显示?都标到10nV了,这东西能保证1uV精度?
2020-5-19 11:10:18 回复
fslichong 数字王者 2020-5-19 12:45:39
是9999表，具备一些4.5位表的功能
2020-5-19 12:45:39 回复
wgsd 数字大神 2020-5-19 13:50:24
ynkmzyl 发表于 2020-5-19 11:10
这源后两位不会显示?都标到10nV了,这东西能保证1uV精度?

保证1uV的精度，至少的用LTZ1000，周围器件也头疼。
2020-5-19 13:50:24 回复
wgsd 数字大神 2020-5-19 13:53:24
显示的应该是设定值，与输出真值不是一回事。
2020-5-19 13:53:24 回复
ynkmzyl 数字大师 2020-5-19 13:57:40
wgsd 发表于 2020-5-19 13:50
保证1uV的精度，至少的用LTZ1000，周围器件也头疼。

最近我也在做高分辨的东东,1uV确实是道坎
2020-5-19 13:57:40 回复
wgsd 数字大神 2020-5-19 14:07:21
ynkmzyl 发表于 2020-5-19 13:57
最近我也在做高分辨的东东,1uV确实是道坎

我现在找5V的基准，想接近高于10uV都难。
2020-5-19 14:07:21 回复
wgsd 数字大神 2020-5-19 14:14:56
ynkmzyl 发表于 2020-5-19 13:57
最近我也在做高分辨的东东,1uV确实是道坎

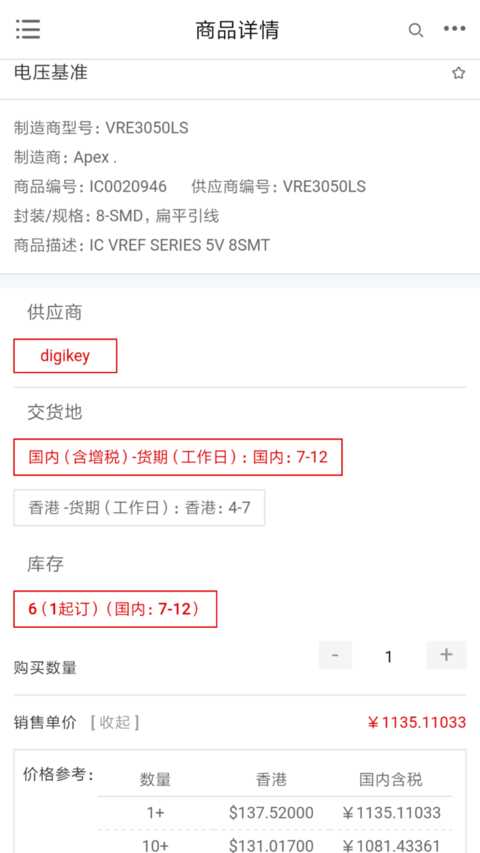

也发现了一个不错的5V基准，VRE3050，只是没有资本使用。
2020-5-19 14:14:56 回复
hc061218 数字王者 2020-5-19 15:07:16
ynkmzyl 发表于 2020-5-19 13:57
最近我也在做高分辨的东东,1uV确实是道坎

这个源  据说， 保证六位半精度毫无压力！非常的稳，精度到了一定程度就必须堆料了，单靠技术是不行的，，这个源就是个例子，DIY的产品都卖到了五六千，要是商品化，估计一两万起步 哈哈
2020-5-19 15:07:16 回复
jjj5566 数字大师 2020-5-19 16:30:32
源表数字好多0。。。。。。。。。。。。。。
2020-5-19 16:30:32 回复
wgh1027 数字大神 2020-5-19 17:22:41
wgsd 发表于 2020-5-19 14:14
也发现了一个不错的5V基准，VRE3050，只是没有资本使用。

哈哈，这个价格是8位半了，确实是贵哦。

2020-5-19 17:22:41 回复
星星123 数字精灵 2020-5-19 21:24:56
0 数累了，搬个板凳座下来，慢慢数.........
2020-5-19 21:24:56 回复
