隔离期间做隔离变压器

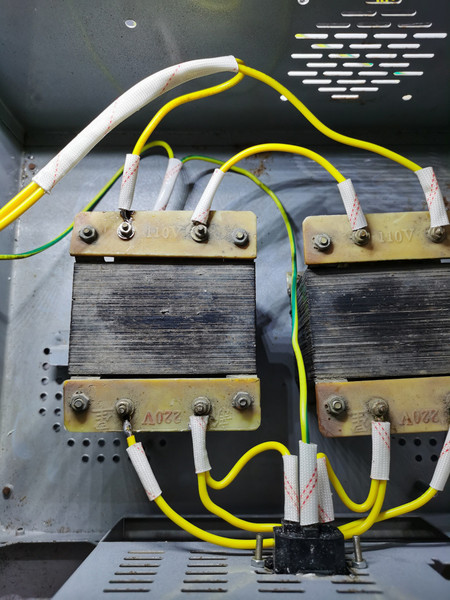

两个旧的电子游戏机电源变压器，交流电压220V输入，110V电压输出，二个变压器输出的110V串联接在一起输出220V交流电压。市电220V输入电压插座地线连接在机箱，整个机箱就是地线，变压器铁芯也是接在机箱地。为了防止有些仪器，烧机，炸机，输出端不要接地线。

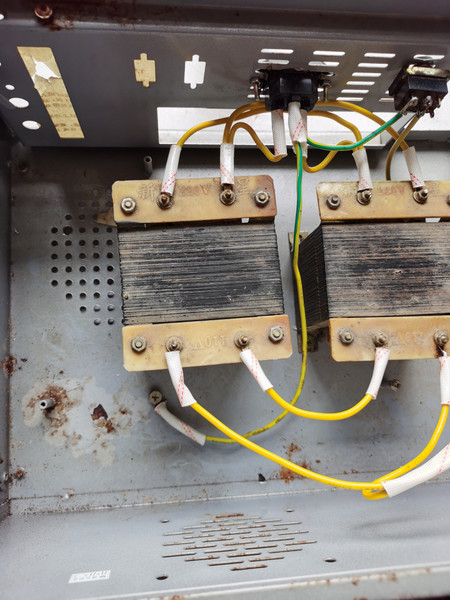

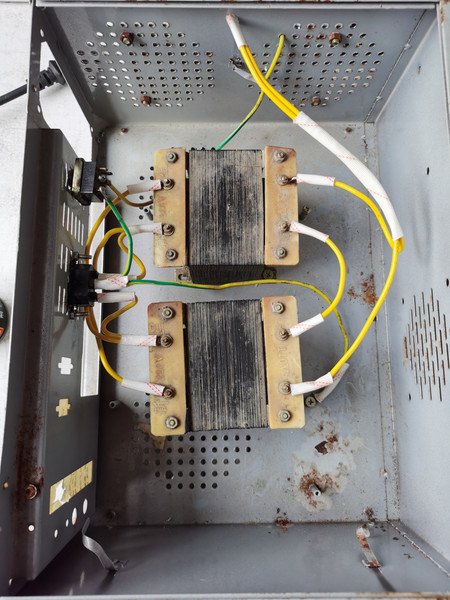

就地取材做的隔离变压器，两个变压器装到一个小的电脑机箱里，再发个电压，电流表就全了。

请登录后再进行观看视频

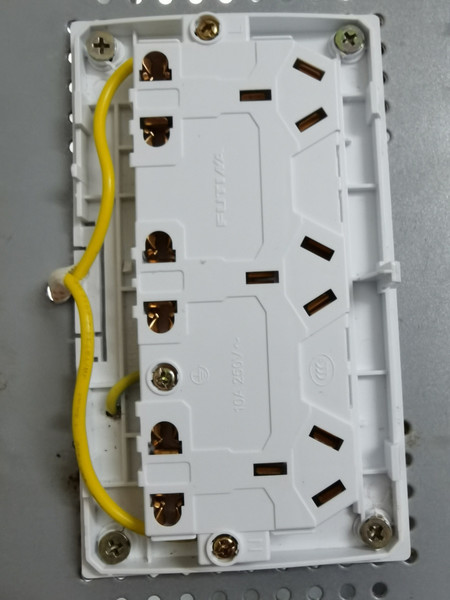

全接地也可以的，接地图。输入220V插坐，输出220V插坐，机箱，变压器铁芯，全接地线。碰到哪些不能用地线的再拆开，按装一个地线开关更方便，用到地线打开，不用到就关闭地线。

这是当下窝家爱国最应景的DIY

糊涂周 发表于 2020-2-11 18:41
这是当下窝家爱国最应景的DIY

是的，隔离就是爱国，不能乱跑。

地线怎么弄？

hc061218 发表于 2020-2-11 20:27
地线怎么弄？

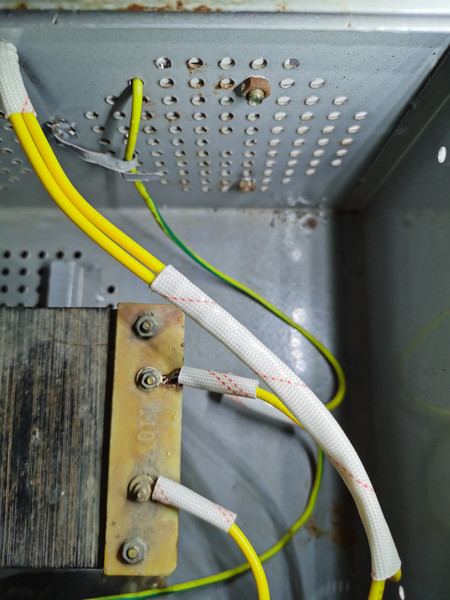

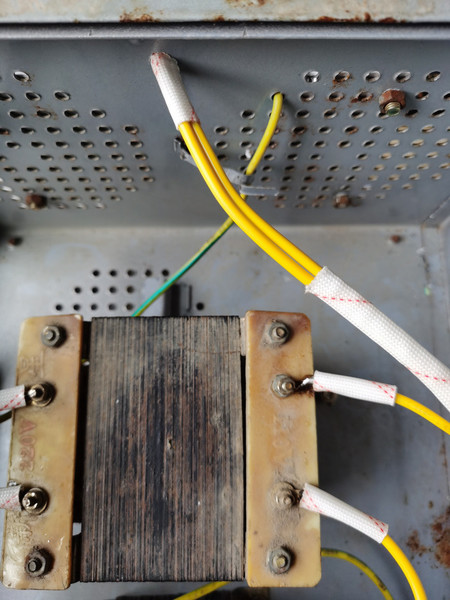

你没看到插头地线接机箱，机箱就是地线，变压器铁芯就接机箱，铁机箱就是地线。输出端是不能用地线的，用地线很多用示波器测量有问题，有些示波器会烧机子。

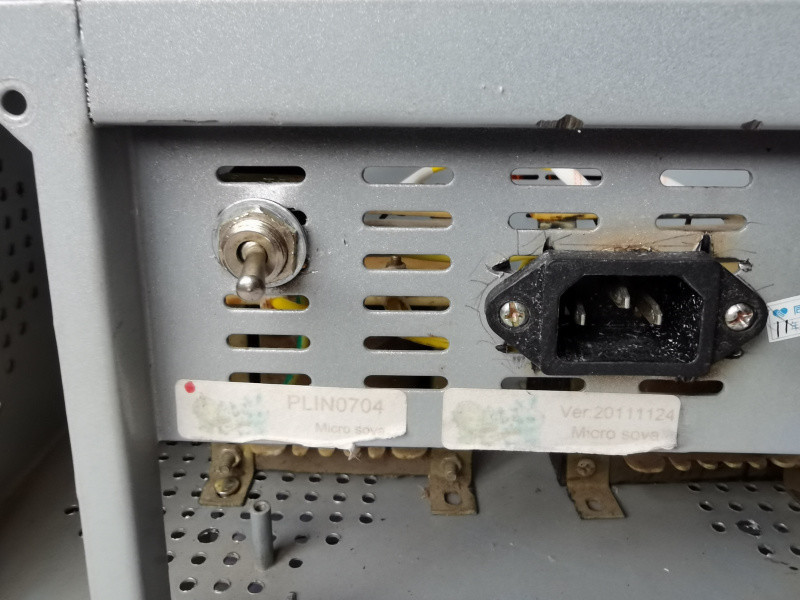

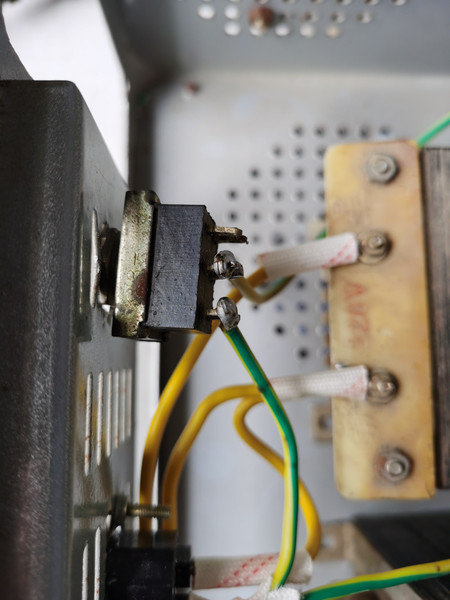

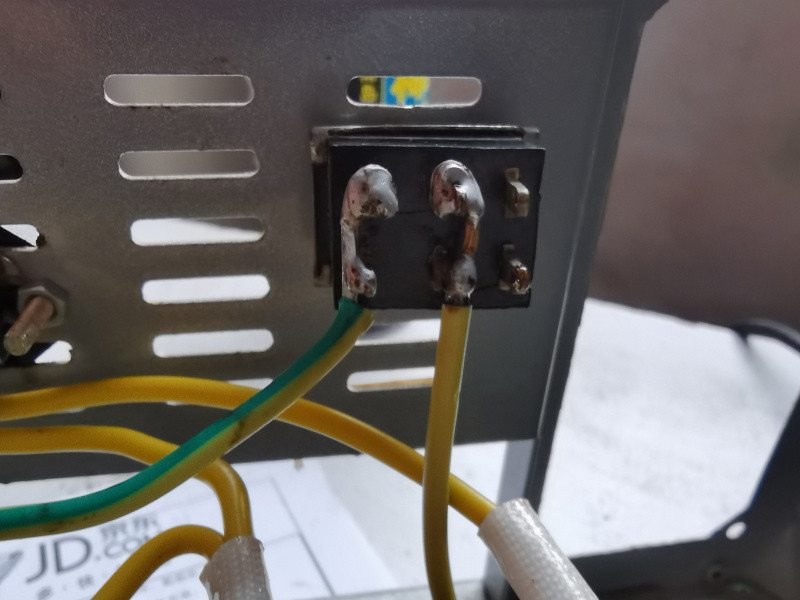

已经接上，输出端地线开关，用到就打开开关，不用就关闭开关，这样子最方便。
接线图

光速飞行 发表于 2020-2-11 20:43
你没看到插头地线接机箱，机箱就是地线，变压器铁芯就接机箱，铁机箱就是地线。输出端是不能用地线的，用 ...

明白了。

疫情过后也去淘2个变压器玩玩，不知道楼主是用几瓦的功率？

空谷匆匆 发表于 2020-2-20 21:00
疫情过后也去淘2个变压器玩玩，不知道楼主是用几瓦的功率？

这些变压器，２００W，太小了，要找就找些大的变压器，我的这些全是手上有的，随便用用。

光速飞行 发表于 2020-2-21 00:56
这些变压器，２００W，太小了，要找就找些大的变压器，我的这些全是手上有的，随便用用。 ...

隔离变压器要多大的才够用呢？做维修隔离用

光速飞行 发表于 2020-2-21 00:56
这些变压器，２００W，太小了，要找就找些大的变压器，我的这些全是手上有的，随便用用。 ...

家里有个500w的，可惜烧毁了，有空修一下

atz123 发表于 2020-2-21 19:56
隔离变压器要多大的才够用呢？做维修隔离用

这个就要看你做的工作量，有多大了，所载的负载有多大，根据自己用的负载情况去买最好，隔离变压器，的规格相当多的，５００W，１０００W，５０００W，１０几千W都有，按照自己用到的负载去选最好。
说个例子吧：比如说，我现在有的负载（最好是用功率仪器测量过更准）：５００W，最好要三倍以上最好，就要买一个隔离变压器，１５００W的最好，当然更大也更好。

空谷匆匆 发表于 2020-2-21 21:58
家里有个500w的，可惜烧毁了，有空修一下

功率超过了，就容易坏。

光速飞行 发表于 2020-2-21 22:25
这个就要看你做的工作量，有多大了，所载的负载有多大，根据自己用的负载情况去买最好，隔离变压器，的规 ...

学习了，谢谢！

老工频变压器质量好，耐用！
