DT830-VAR的功率

发表于：2020-3-4 20:23:46 3022
标准件&校基准源
主题类别: 实测（简单)
标准件类型:
仪表品牌: 其它品牌
型号或关键字: DT830-VAR

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
         今天发个DT830-VAR的功率，我这个是沉金版，是以前群主的手工工艺品。见下图，

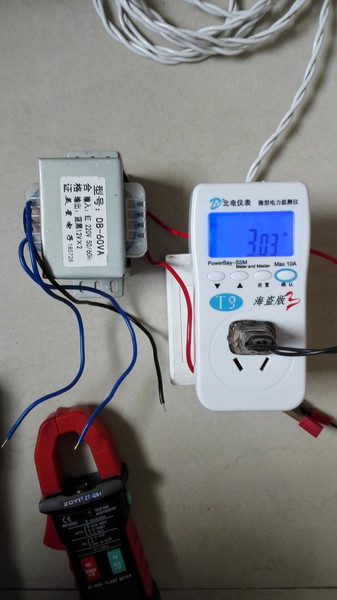

变压器空载功率 3.03w

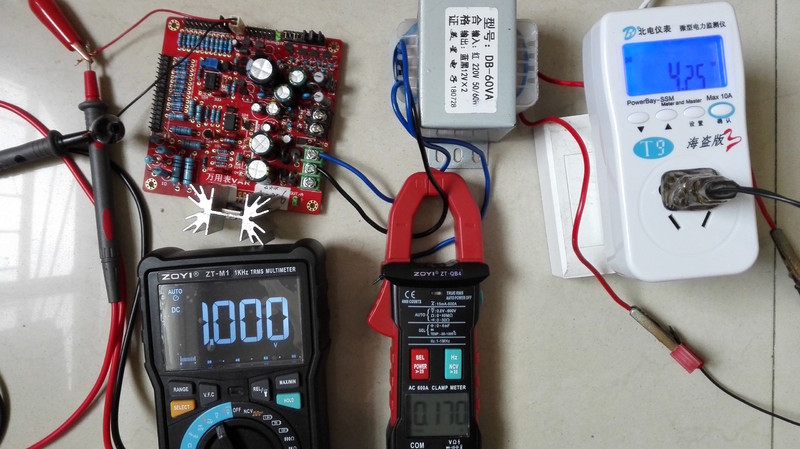

单12V的功率4.25w-3.03w=1.22w，单12v线路电流170mA，基准测试1.000v QQ图片20200304194356.jpg

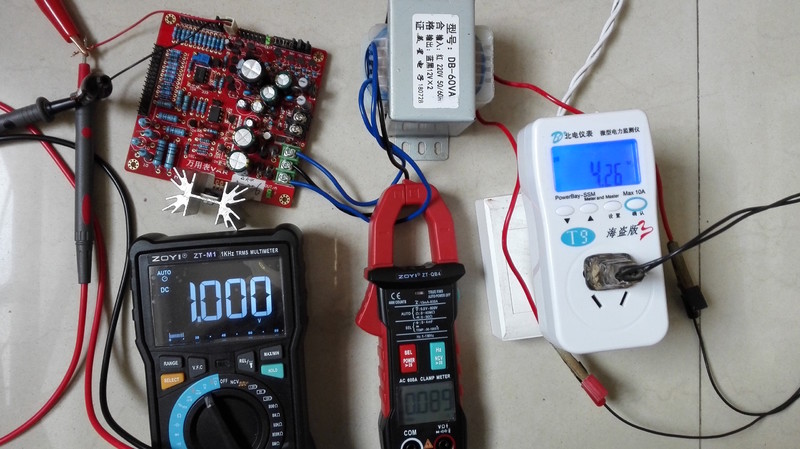

双12V的功率4.26w-3.03w=1.23w，双12v线路电流89mA，基准测试1.000v




结论，基准板的功率在1.22w以上。





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

闻雨听风 数字王者 2020-3-4 21:33:49
耗电不大。你用的这牌子的变压器感觉不错，用过一个小功率的，同功率用的铁芯面积比其它牌子的大点，不知是他的铁芯不一样还是别的牌子缩水。
2020-3-4 21:33:49 回复
星星123 楼主     数字精灵 2020-3-4 21:38:47
铁芯面积大的（在材料一样的情况下）肯定要好些
2020-3-4 21:38:47 回复
光速飞行 数字大神 2020-3-4 22:21:07
本帖最后由 光速飞行 于 2020-3-4 23:49 编辑

测量，1A电流时，最大连变压器18.5W，板17.1W，测量电压一般连变压器3.2W，板1.8W。这块板总功率，最小1.8W，最大18.5W，平均值10.15W，市电总电流，最小30mA，最大90mA，平均值60mA。
2020-3-4 22:21:07 回复
jltzmy 数字精灵 2020-3-4 23:32:47
功率不大，我有二个美星50瓦220隔离变压器，比其他牌子50瓦变压器重
2020-3-4 23:32:47 回复
光速飞行 数字大神 2020-3-5 00:08:05
jltzmy 发表于 2020-3-4 23:32
功率不大，我有二个美星50瓦220隔离变压器，比其他牌子50瓦变压器重

50W，的变压器，最合适了，刚好达３倍功率。
2020-3-5 00:08:05 回复
勇闯沙滩 数字大神 2020-3-5 09:07:55
最小功率在1.22w以上，变压器大一些功率增加。
2020-3-5 09:07:55 回复
wgsd 数字大神 2020-3-5 13:04:33
功率计测小功率不太准，变压器质量可以测静态电流评估。
2020-3-5 13:04:33 回复
星星123 楼主     数字精灵 2020-3-5 19:12:03
光速飞行 发表于 2020-3-4 22:21
测量，1A电流时，最大连变压器18.5W，板17.1W，测量电压一般连变压器3.2W，板1.8W。这块板总功率，最小1.8W ...

谢谢补充！我没有功率计，小电压不好测，因为这里还有感性，容性负载，有一个功率因数的问题
2020-3-5 19:12:03 回复
光速飞行 数字大神 2020-3-5 20:04:34
本帖最后由 光速飞行 于 2020-3-5 20:25 编辑
星星123 发表于 2020-3-5 19:12
谢谢补充！我没有功率计，小电压不好测，因为这里还有感性，容性负载，有一个功率因数的问题 ...

我是用UT71E万用表，功率档测量，这个系列表，就这个表有测量功率的，所以这个表最贵。功率档，可以测量，视在功率，有功功率，功率因数，电压，电流都能测量。UT71E是一个很专业的测量功率的万用表。
2020-3-5 20:04:34 回复
月台故事 数字大师 2020-3-18 13:40:12
学习学习
2020-3-18 13:40:12 回复
