示波器标准方波发生器

*发表于：2020-3-8 19:39:02* 1827 · 发表于：2020-3-8 19:39:02

您需要登录才可以下载或查看，没有账号？立即注册

x

本帖最后由光速飞行于 2020-3-8 19:45 编辑

示波器标准方波发生器。是在2020型摸拟示波器，中拆出来的，一块小板，这段时间闲我把电路图画出来了，等制作电路时参考。

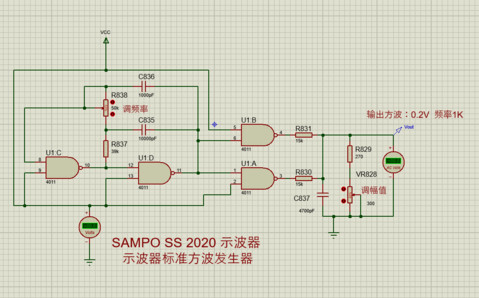

电路图，这个是示波器的真实图，电路是一片四与非门 MC14011芯片

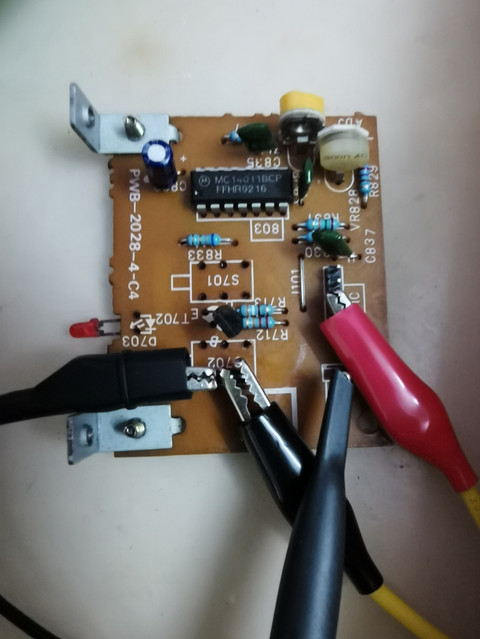

拆出来的电路板，接电测量中，供电电压 5V

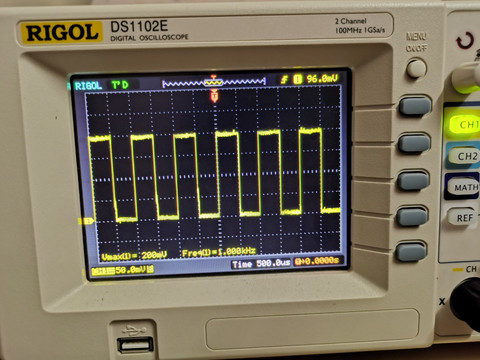

输出波形，峰峰值(Vpp) 0.2V，频率 1K

乐在其中110 · 2020-3-12 23:15:31

不错不错。楼主有心人。

光速飞行 · 2020-3-13 00:46:41

乐在其中110 发表于 2020-3-12 23:15
不错不错。楼主有心人。

只是喜欢画一些电路。

喜欢就好 · 2020-9-30 23:03:22

看看学习，谢谢楼主分享！
