AD588BQ 微调板

发表于：2020-4-5 15:07:04 4812
标准件&校基准源
主题类别: 知识_经验
标准件类型:
仪表品牌: DIY自制
型号或关键字: AD588BQ

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 光速飞行 于 2020-4-5 15:16 编辑

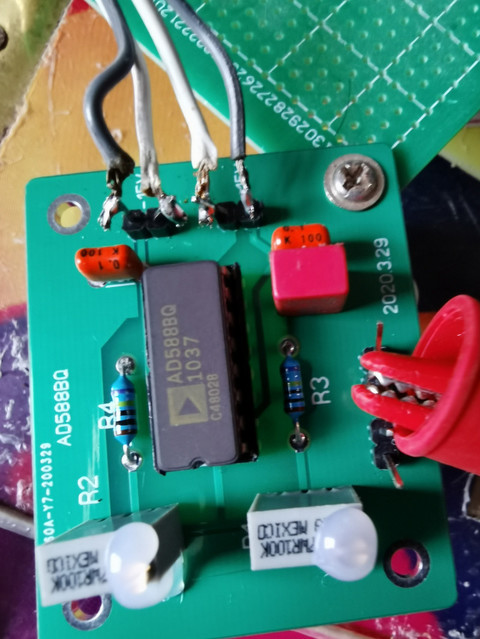

AD588BQ，没玩过微调板，就打板回来玩，一开始我还以为不好呢，板子回来装上芯片，微调，测试了几天，温漂不是很大，很稳定，特别是新的一片，AD588BQ，输出电压很稳定，调好几天就漂二个字，一片旧AD588KQ，几天也是，５到６个字，都稳定。长时间漂不漂，只能久了才知道。

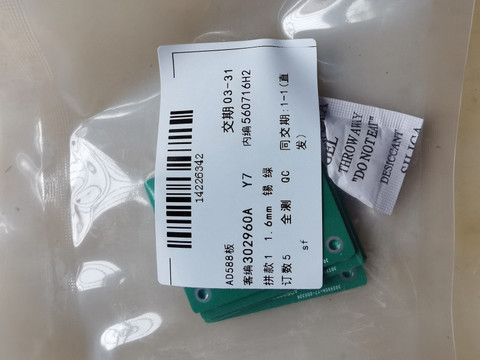

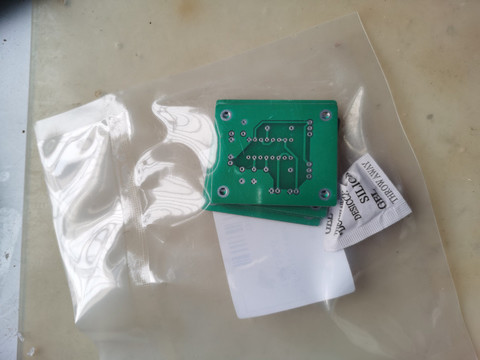

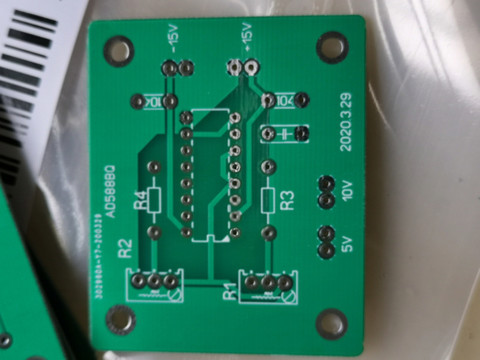

新打的板子

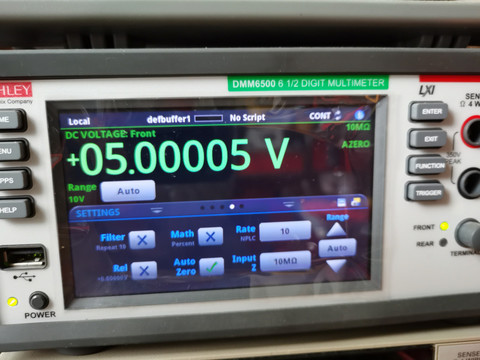

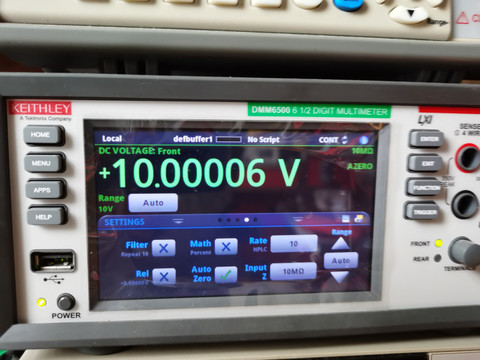

测量中新的芯片，AD588BQ　10V，5V电压

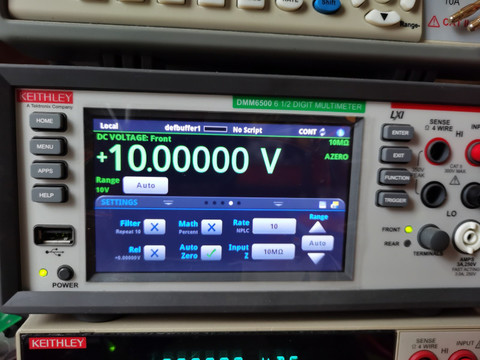

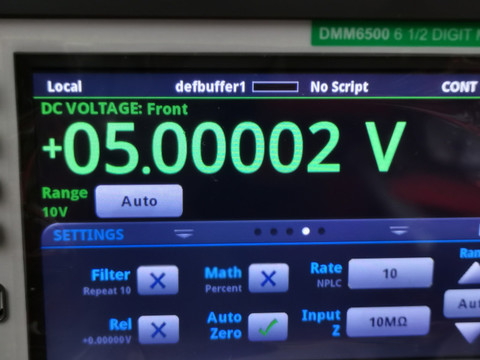

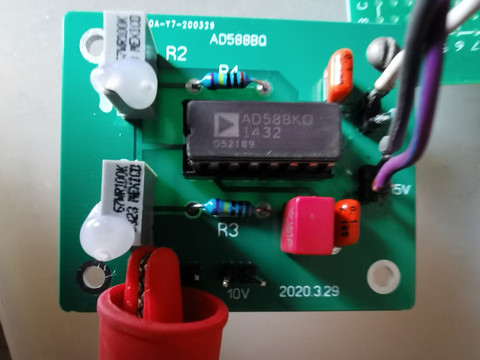

测量中旧的芯片，AD588KQ，10V，5V，电压



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（34）

光速飞行 楼主     数字大神 2020-4-5 15:12:26
锄禾日当午，不如抢红包苦，辛辛苦苦，终于抢到了1仪表币红包，不容易呐！
2020-4-5 15:12:26 回复
kyhwhb 数字大神 2020-4-5 15:16:12
感谢天感谢地感谢生命中的姐妹兄弟，终于获得楼主的17仪表币红包
2020-4-5 15:16:12 回复
闻雨听风 数字王者 2020-4-5 15:40:41
人品爆发啦，一来就抢到11仪表币的红包，兴奋至极。
2020-4-5 15:40:41 回复
HD123 数字精灵 2020-4-5 16:38:40
锄禾日当午，不如抢红包苦，辛辛苦苦，终于抢到了11仪表币红包，不容易呐！
2020-4-5 16:38:40 回复
西林迷 数字精灵 2020-4-5 17:42:31
感谢CCTV，终于获得楼主的17仪表币红包
2020-4-5 17:42:31 回复
西林迷 数字精灵 2020-4-5 17:44:44
不明白啊，那个灰色的电位器，不漂吗？
难道是并联的？
2020-4-5 17:44:44 回复
光速飞行 楼主     数字大神 2020-4-5 18:34:50
西林迷 发表于 2020-4-5 17:44
不明白啊，那个灰色的电位器，不漂吗？
难道是并联的？

漂不漂，是看不出来的，实用不漂就得，现在是很好的
2020-4-5 18:34:50 回复
jtszwj 数字探长 2020-4-5 19:10:07
人品爆发啦，一来就抢到2仪表币的红包，兴奋至极。
2020-4-5 19:10:07 回复
ksj197706 数字大师 2020-4-5 19:39:24
今天终于在有生之年抽到了13仪表币红包，这可是我人生的第一桶金，感谢楼主
2020-4-5 19:39:24 回复
勇闯沙滩 数字大神 2020-4-5 20:15:46
锄禾日当午，不如抢红包苦，辛辛苦苦，终于抢到了4仪表币红包，不容易呐！
2020-4-5 20:15:46 回复
jinzi 数字奇才 2020-4-5 20:46:03
感谢CCTV，终于获得楼主的11仪表币红包
2020-4-5 20:46:03 回复
AC360 数字探长 2020-4-5 20:46:59
加了可调电阻微调的，只是调好的一刻数字好看，长时间肯定漂
2020-4-5 20:46:59 回复
光速飞行 楼主     数字大神 2020-4-5 21:15:10
AC360 发表于 2020-4-5 20:46
加了可调电阻微调的，只是调好的一刻数字好看，长时间肯定漂

漂不多就行了，因为本来片子，也是漂的。
2020-4-5 21:15:10 回复
HD123 数字精灵 2020-4-5 21:25:09
这个问题我有个方法可以解决可调不漂，但是不敢保证温度环境对588飘不漂！通过楼主的PCB图能看出来电路的设计还是过于单调！缺少两个附加元件，但靠一个精密电位器来可调肯定会飘，因为调节范围太紧凑，可调稍微动一点点就会在几个字范围变动！
2020-4-5 21:25:09 回复
AC360 数字探长 2020-4-5 21:25:09
光速飞行 发表于 2020-4-5 21:15
漂不多就行了，因为本来片子，也是漂的。

主要就是可调电阻的长稳变化及温漂都比较高
2020-4-5 21:25:09 回复
xjmar 数字梦想家 2020-4-5 21:51:44
感谢天感谢地感谢生命中的姐妹兄弟，终于获得楼主的4仪表币红包
2020-4-5 21:51:44 回复
xjmar 数字梦想家 2020-4-5 21:53:25
抢到4仪表币的红包
2020-4-5 21:53:25 回复
星星123 数字精灵 2020-4-5 22:20:45
哇！竟然抢到了1个3仪表币的红包！开心死了
2020-4-5 22:20:45 回复
5free 数字大师 2020-4-5 22:45:30
今天终于在有生之年抽到了9仪表币红包，这可是我人生的第一桶金，感谢楼主
2020-4-5 22:45:30 回复
