玩众仪300AB

直奔主题，为了公平，遮住四位半最后一位。准不准你自己看。主特点:

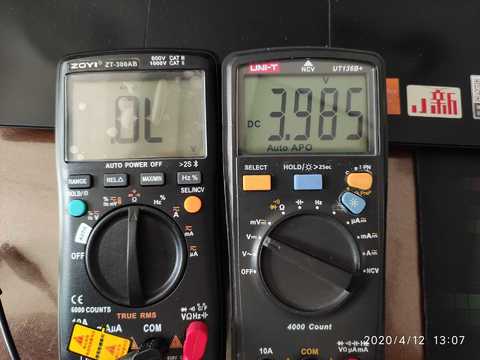

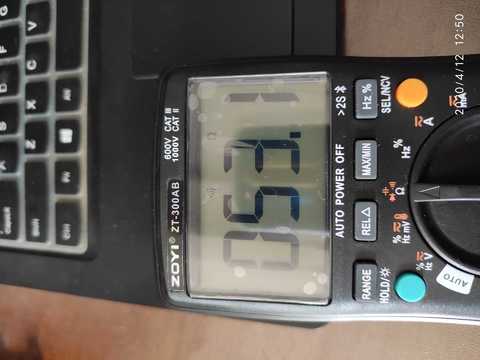

1、二极管通断合二为一，反应速度还是挺快的。55欧以下显示电阻，以上显示二极管压降电压，输出3.9v但电流偏低约0.9ma。

2、蓝牙可以实现在线记录功能。无脱机记录( 也许后期可以优化)

3、整表内阻依旧是低的(有点想不明白一个刀片就能解决的问题，为什么搞得这么复杂？量产机还是如此)
4、ncv没有独立的档位，长按黄键启动，松手关闭。
5、整表比较省电，工作电流2ma以下，打开背光不到5毫安，蜂鸣20毫安，一对5号电池能用好久。
最后显示屏改进了一下吧，可视角度好多了。

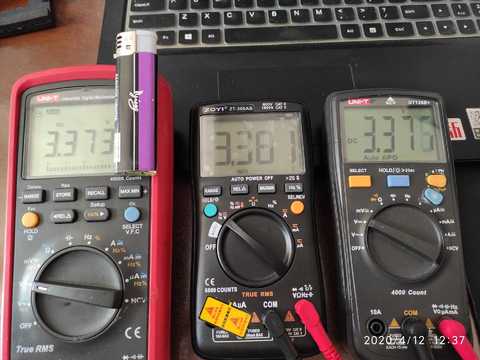

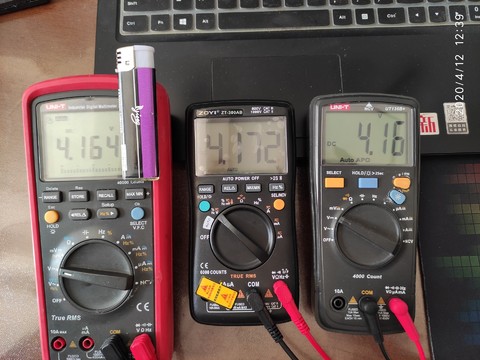

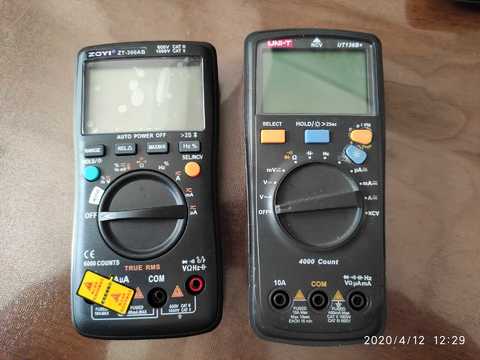

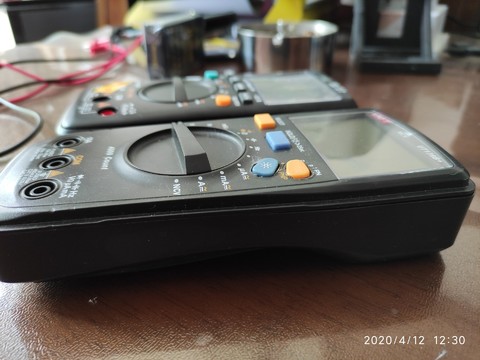

补几张图，对比136+，外形一个胖点，一个瘦点长点。

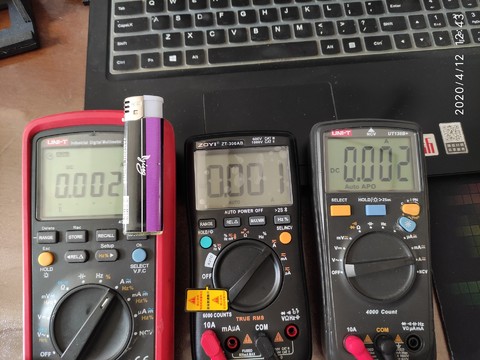

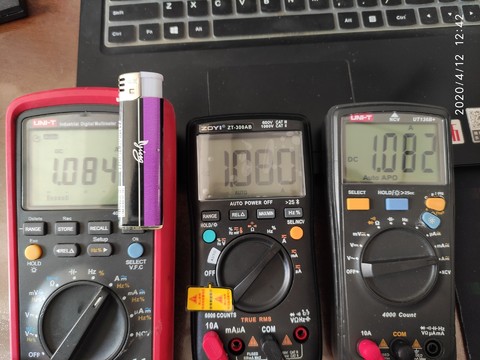

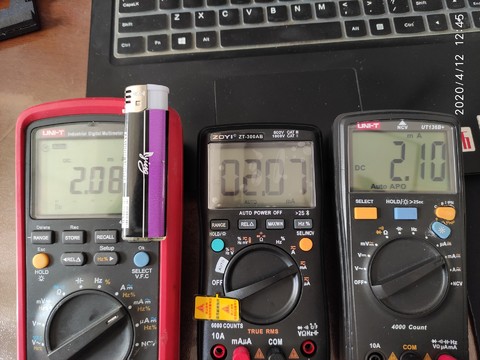

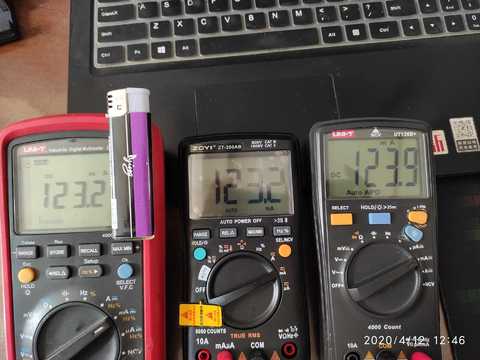

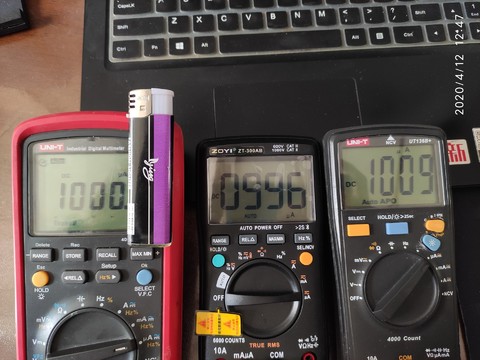

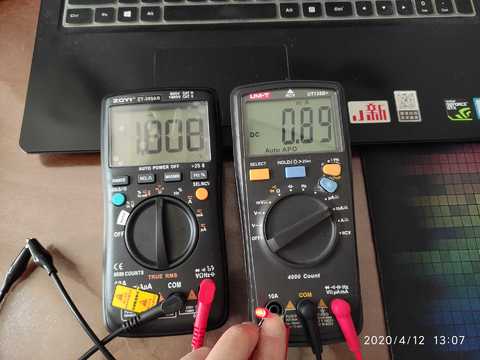

2个表在A档分辨1ma都有困难，但ma、ua表现都不错.

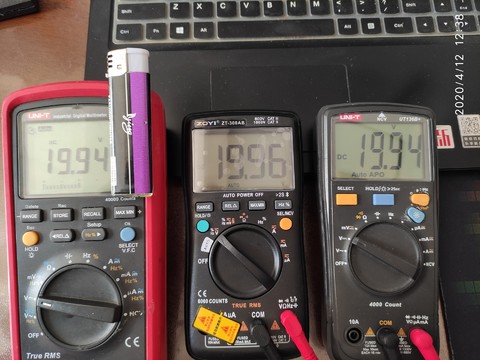

牛屎版SD7501，电压略偏高一点，要求高的可以在10M入口中串电阻

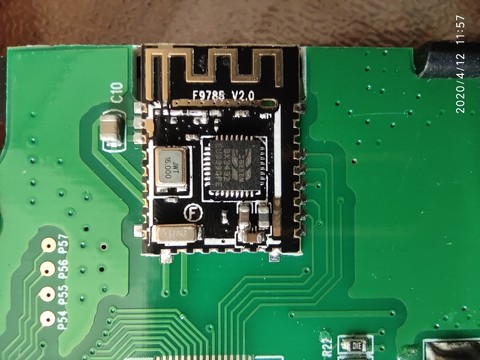

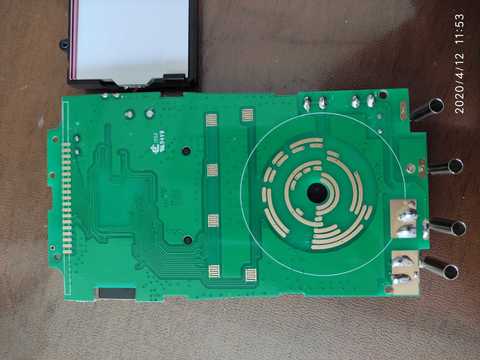

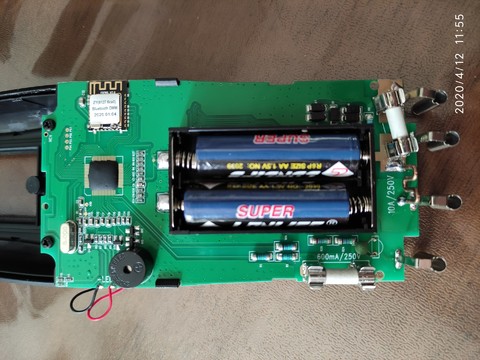

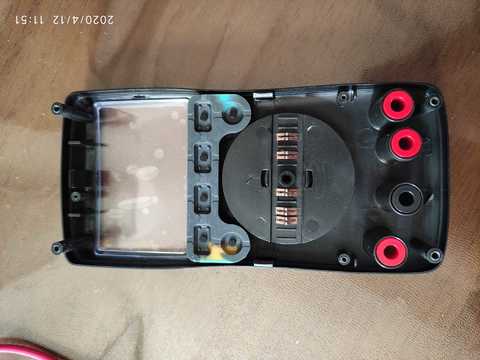

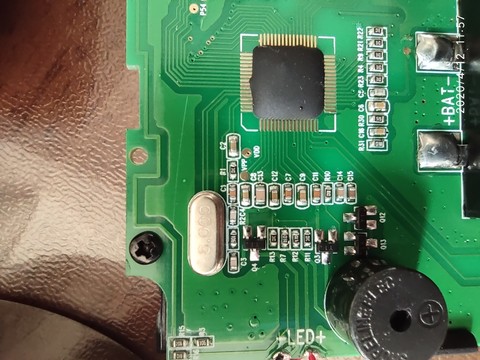

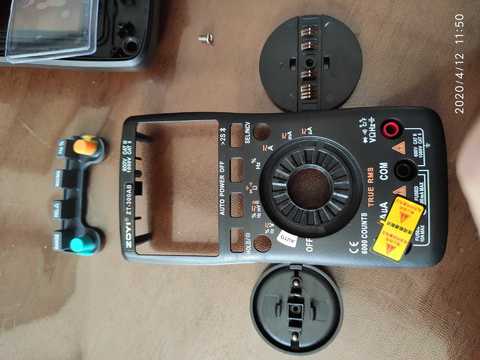

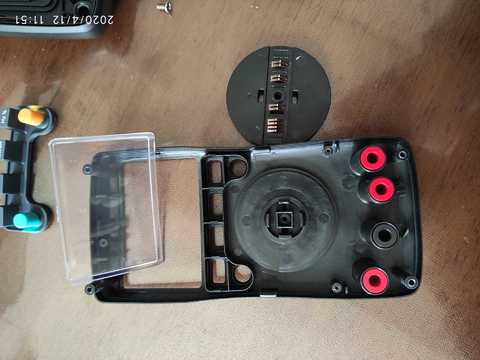

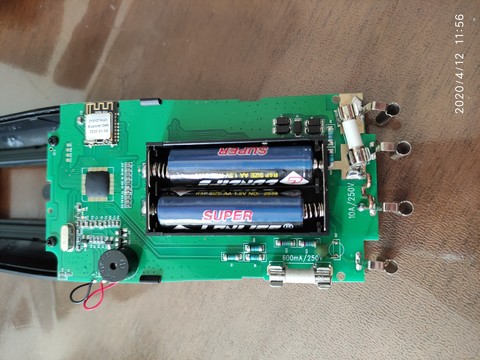

再补几张，主控都没露脸

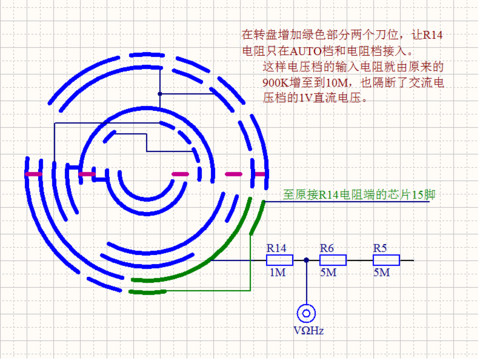

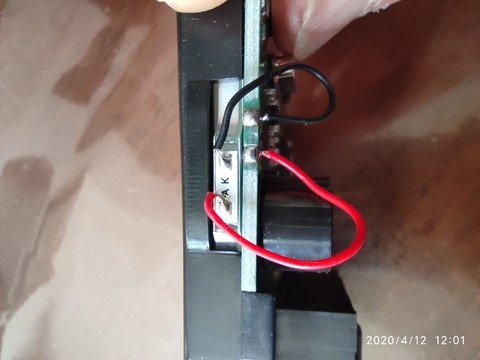

还没到，估计的晚上。这个低输入不改不太爽，我还以为改了呢。可能应为的重打PCB，其实一张板没有几个钱，主要是牛屎不是硬封，直接做在板上了。附张改进图，只增加点铜箔，阻抗提高了，也没有了存留的电压问题。

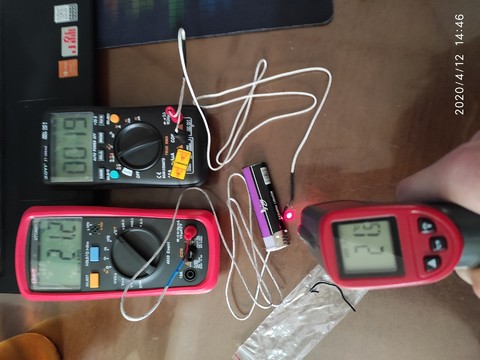

最后再补一张测温对比，收工

测的比较全，下一步看看蓝牙怎么玩的。

应该没有102A工程样品机的问题吧？

ynkmzyl 发表于 2020-4-12 14:49
最后再补一张测温对比，收工

屏幕可视角度怎么改？？？

tps12369 发表于 2020-4-12 22:22
屏幕可视角度怎么改？？？

我没改啊，新表显示效果有很大提升

wgsd 发表于 2020-4-12 14:39
还没到，估计的晚上。这个低输入不改不太爽，我还以为改了呢。可能应为的重打PCB，其实一张板没有几个钱， ...

也有可能就是故意的，要的就是低通低阻的效果……
