升级版LTC6655-1.25V基准源

发表于：2020-4-16 08:39:41 6175
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: 爱德万（Advantest）
型号或关键字: 日置3238

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

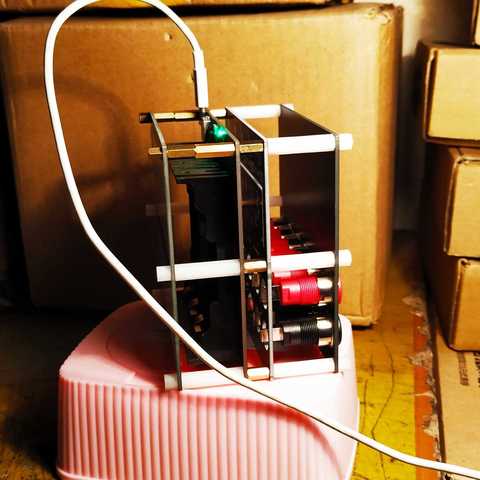

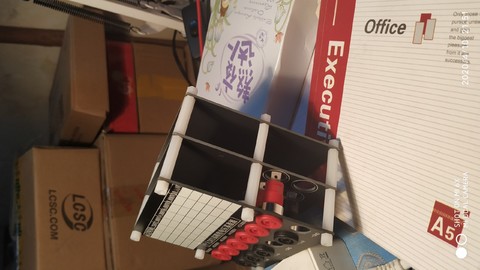

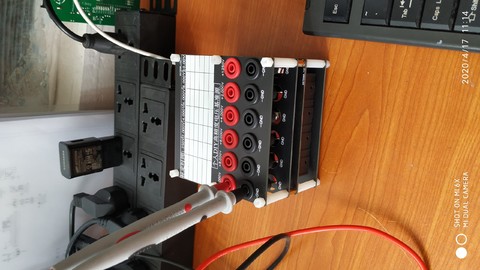

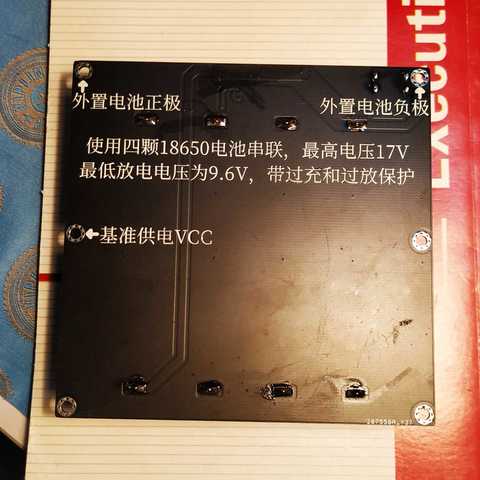

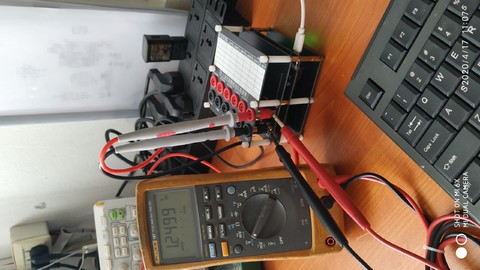

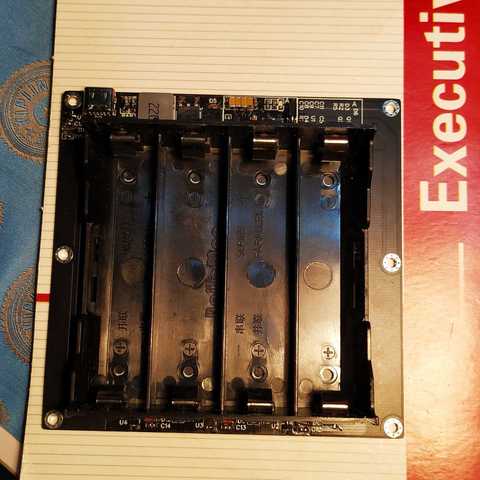

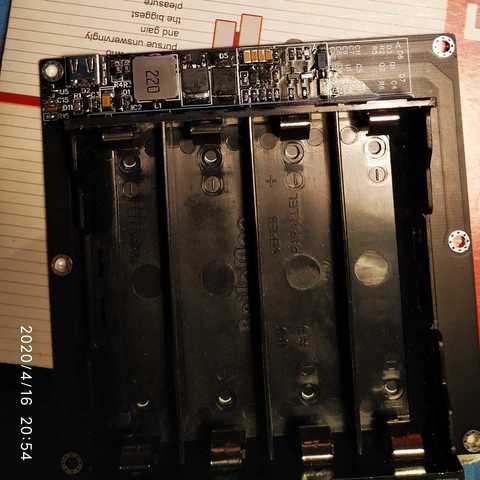

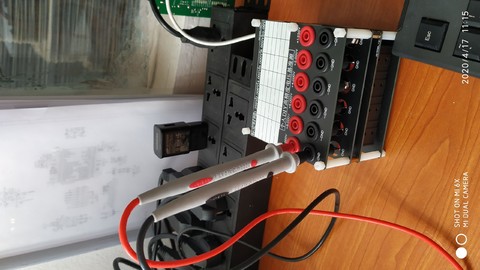

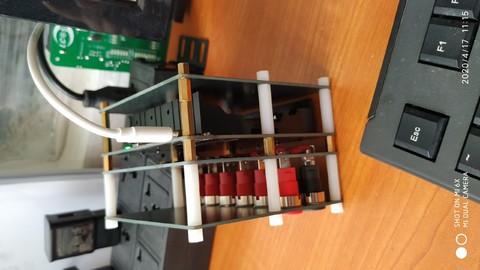

[ 本帖最后由 小小一棵葱 于 2020-4-21 21:43 编辑 ]\n\n[ 本帖最后由 小小一棵葱 于 2020-4-21 18:02 编辑 ]\n\n[ 本帖最后由 小小一棵葱 于 2020-4-21 18:01 编辑 ]\n\n[ 本帖最后由 小小一棵葱 于 2020-4-21 17:57 编辑 ]\n\n      升级版6路基准的电池组板，使用的CN3300锂电池升压充电芯片，使用四颗3200MA的18650电池，电量足够使用320小时，带外置锂电组备用充电输入，TYPE-C充电头输入，方便携带，使用了锂电池过放和过冲保护芯片，保证不过放和过冲。

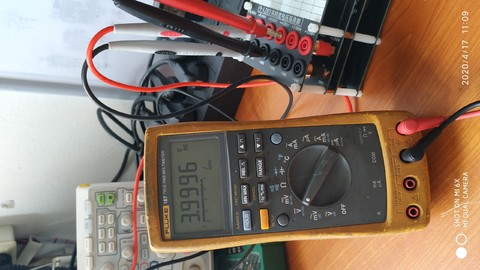

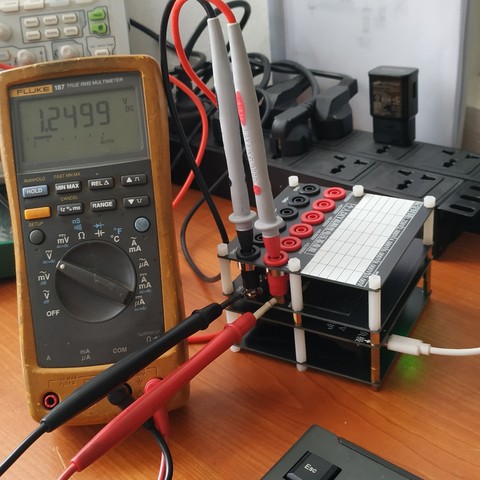

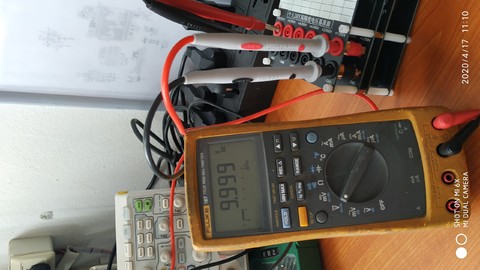

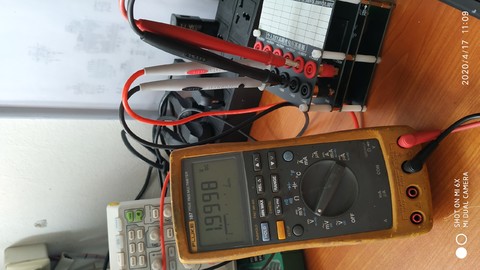

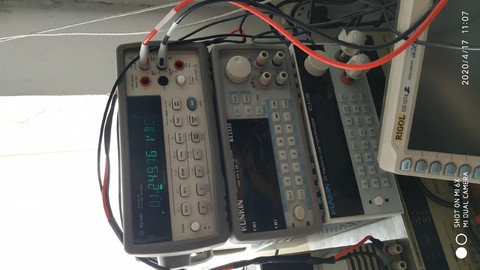

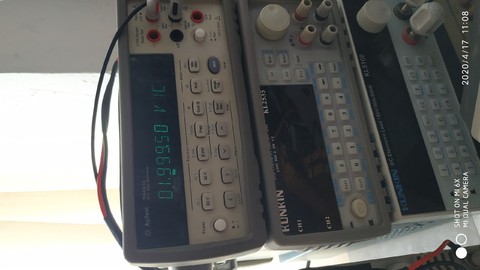

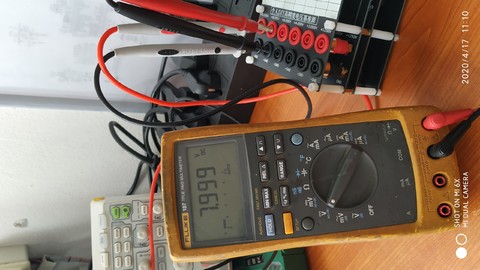

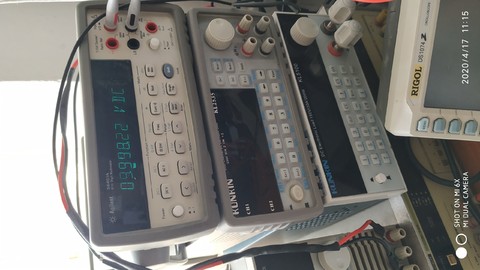

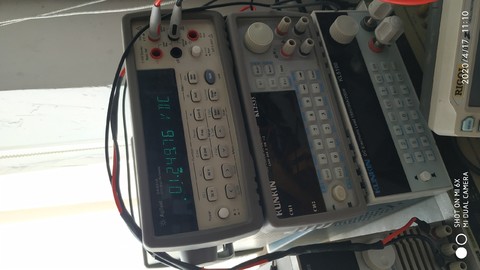

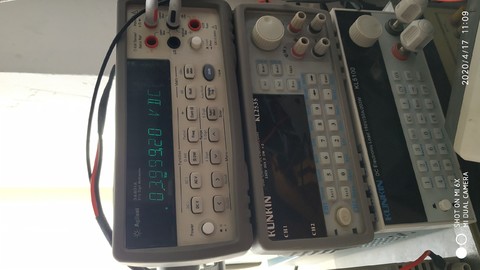

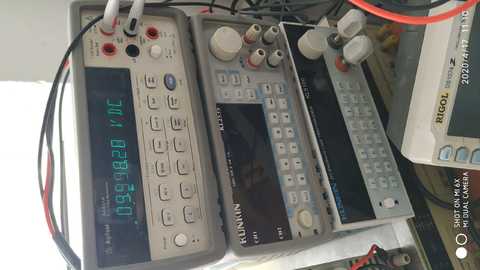

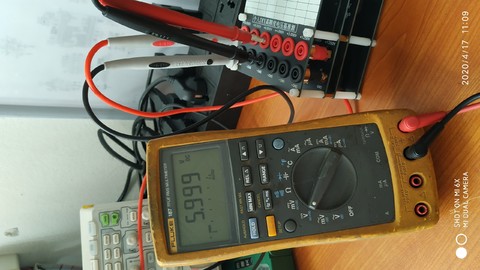

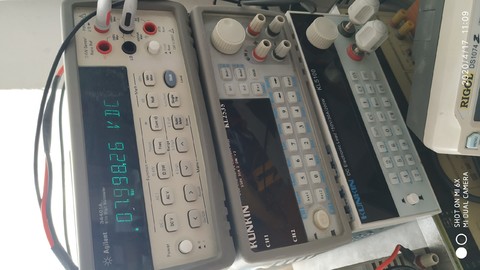

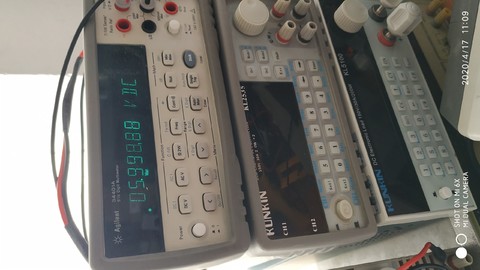

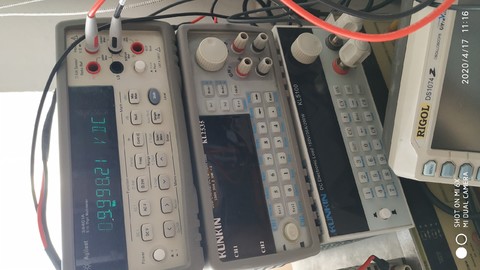

     基准主板使用了5颗OPA735高精度低失调精密运放，运放供电也是使用了高精度基准ADR01BRZ，这个基准可以输出10MA的电流，用于给5个运放供电还是充足的，1V基准电压是用LTC6655-1.25V基准芯片分压获得的，因为之前使用的1/7电阻分压放大，发现这样的电阻买不到，所以上次是用七个电阻并联的，这样会导致噪声变大，这次用电阻分压成1V后，再通过1/10的电阻运放放大10倍，通过5个阻值一样的电阻分压，四组分压后的电压通过运放射随器输出这样就杜绝的外部测量电压表对电压的影响。电路的各个IC的供电输入都使用了胆电容滤波。经测试，此设计的电路在不恒温环境下电压精度可达到20UV，已经超过我的预期了      "https://oshwhub.com/583703056a/sheng-ji-ban-6"



以下程序自动插入未在内容中添加的图片或附件

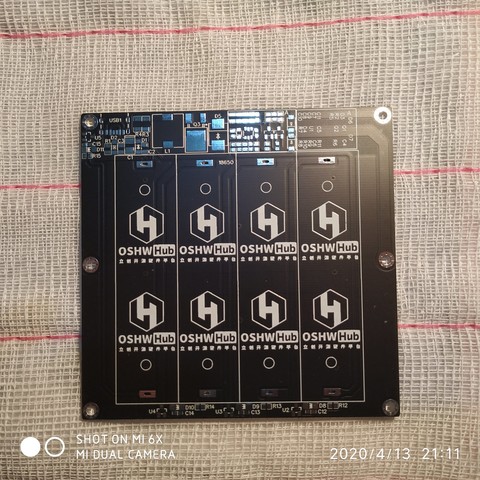

电池组板

电池组板

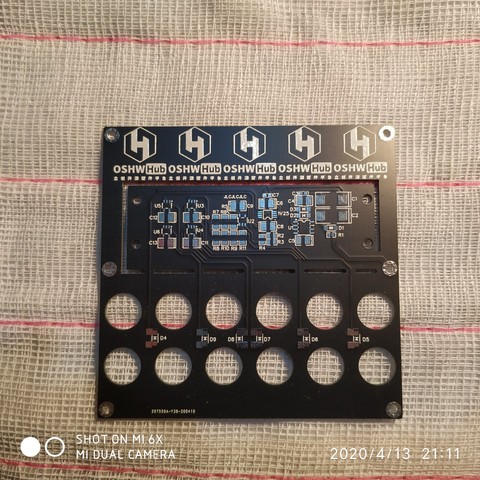

基准主板

基准主板

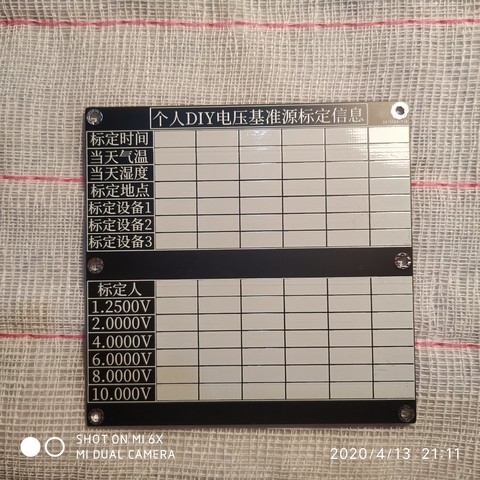

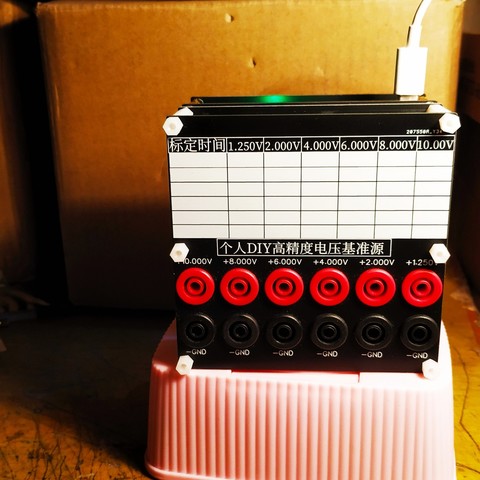

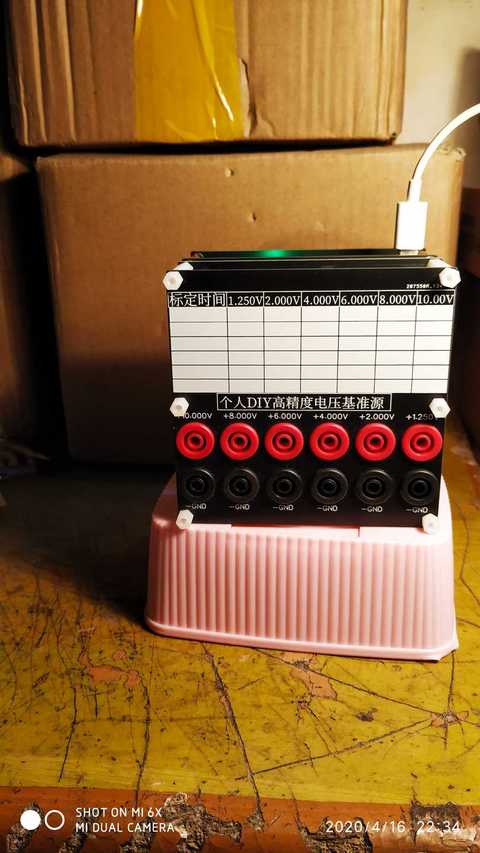

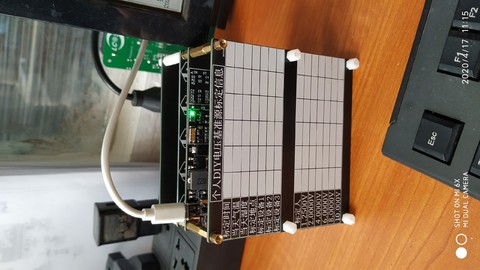

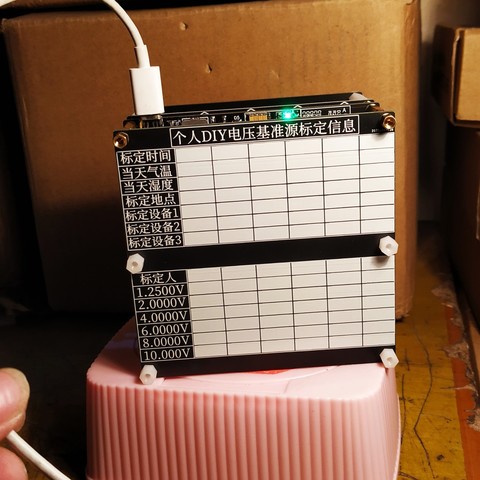

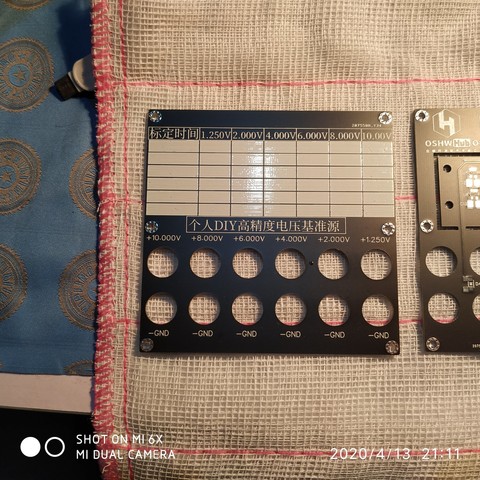

前面板

前面板

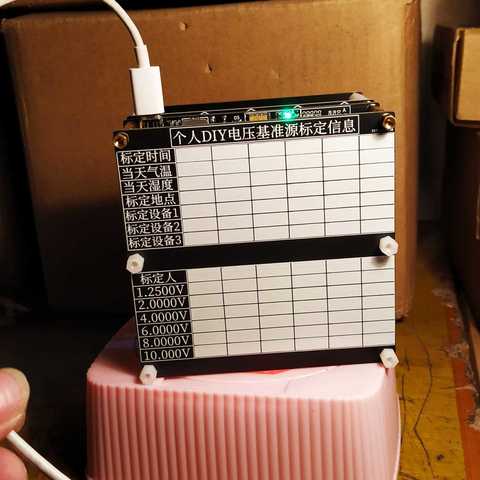

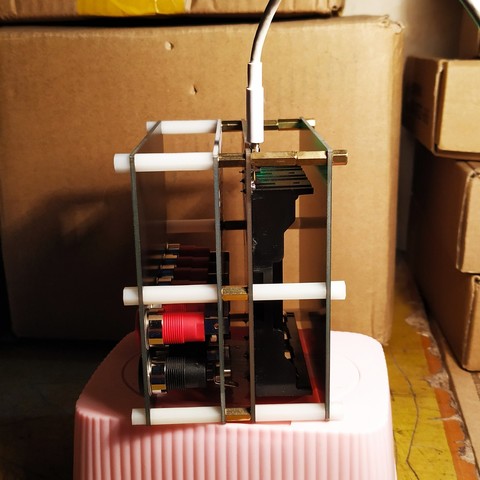

后面板

后面板

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

19

20

20

21

21

22

22

23

23

24

24

开源项目链接

开源项目链接
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（26）

喜欢就好 数字精灵 2020-10-13 12:58:44
上档次，不错
2020-10-13 12:58:44 回复
wzj9944 数字梦想家 2020-4-17 00:36:50
升级版LTC6655-1.25V基准源
2020-4-17 00:36:50 回复
xjmar 数字梦想家 2020-4-16 21:39:46
看着不错啊
2020-4-16 21:39:46 回复
mvwz24029819 数字精灵 2020-4-16 19:16:47
升级版LTC6655-1.25V基准源
2020-4-16 19:16:47 回复
mvwz24029819 数字精灵 2020-4-16 17:49:07
支持新产品，支持更新换代
2020-4-16 17:49:07 回复
小小一棵葱 楼主     数字探长 2020-4-16 17:47:29
西林迷 发表于 2020-4-16 16:57
电池供电的？
好评！

还有备用电池底座！
2020-4-16 17:47:29 回复
wgsd 数字大神 2020-4-16 17:00:04
人艰不拆 发表于 2020-4-16 15:27
哈哈，扣也得扣你，扣肉，扣肉嘛！

我没有肉了，看你在数码的肉很多了。没扣就好，可以多赚钱了，不但脸上，身上也能长很多肉了。
2020-4-16 17:00:04 回复
西林迷 数字精灵 2020-4-16 16:57:15
电池供电的？
好评！
2020-4-16 16:57:15 回复
人艰不拆 数字王者 2020-4-16 15:27:48
wgsd 发表于 2020-4-16 15:22
哈哈，好久不见了，还以为和孟晚舟一样被扣了呢

哈哈，扣也得扣你，扣肉，扣肉嘛！
2020-4-16 15:27:48 回复
wgsd 数字大神 2020-4-16 15:22:26
人艰不拆 发表于 2020-4-16 08:55
不错啊，哈哈

哈哈，好久不见了，还以为和孟晚舟一样被扣了呢
2020-4-16 15:22:26 回复
fslichong 数字王者 2020-4-16 12:41:39
确实漂亮，可以出成品了
2020-4-16 12:41:39 回复
小小一棵葱 楼主     数字探长 2020-4-16 12:38:55
jjj5566 发表于 2020-4-16 12:36
坐等套件！！！！

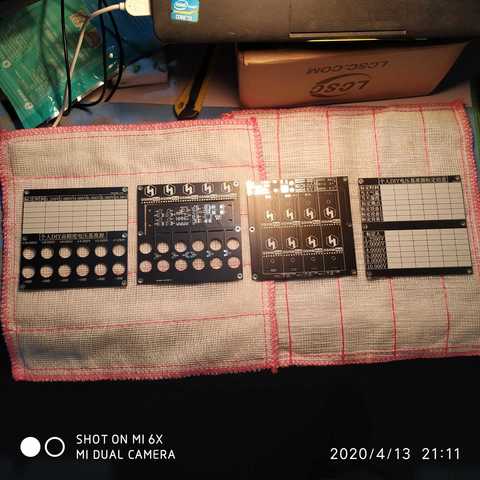

这个没有套件的，我全部开源的，你们想做到嘉立创打板就可以了，不过要打四块PCB 板，有点费钱
2020-4-16 12:38:55 回复
jjj5566 数字大师 2020-4-16 12:36:57
坐等套件！！！！
2020-4-16 12:36:57 回复
小小一棵葱 楼主     数字探长 2020-4-16 12:30:33
巍巍兴安 发表于 2020-4-16 09:13
要出产品吧

个人爱好者，不出产品的，我是想来开源的，不还有想在群里撸个ZT-X
2020-4-16 12:30:33 回复
勇闯沙滩 数字大神 2020-4-16 12:21:58
谢谢分享。
2020-4-16 12:21:58 回复
wgh1027 数字大神 2020-4-16 12:14:49
日置3238
2020-4-16 12:14:49 回复
wgh1027 数字大神 2020-4-16 12:12:58
DIY自制
2020-4-16 12:12:58 回复
月台故事 数字大师 2020-4-16 10:49:48
不错不错
2020-4-16 10:49:48 回复
ynkmzyl 数字大师 2020-4-16 10:43:44
其实万用表基本都带有1.2V基准，要求不高也能用
2020-4-16 10:43:44 回复
