科睿源KA6003D直流稳压电源维修

发表于：2020-5-6 10:32:54 3614
仪器仪表 - 其它仪表
主题类别: 维修
仪表类型: 维修电源
仪表品牌: 其它品牌
型号或关键字: KA6003D

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
手上的一台科睿源KA6003D直流稳压电源，使用起来糖度很不错，但最近出现在调整电压和电流时跳档的情况（此电源通病），如果是带载时调整电压很容易烧坏负载，
根据故障现象应该是旋转编码器的问题，拆机后看到型号为EC12，24位，15CM半轴，在TB上购入同型号编码器更换后故障排除。将这个损坏的编码器拆开，给大家分享
几张拆解图，希望对大家能有所帮助。

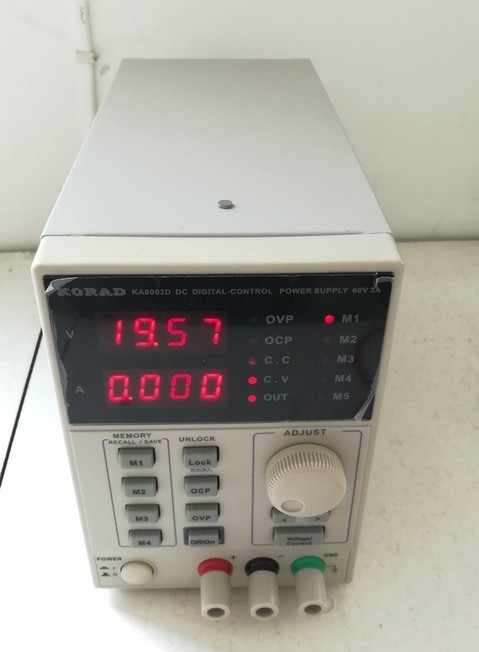

1、电源

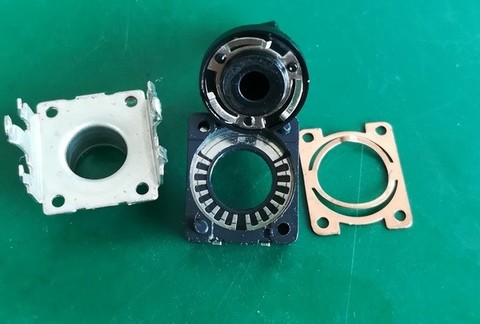

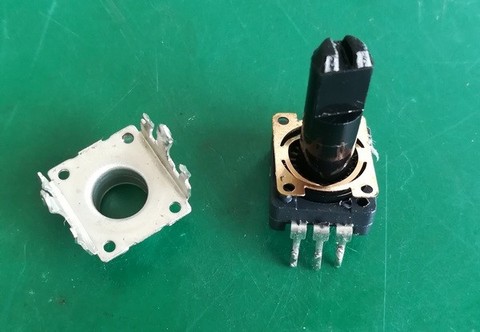

2、拆解图

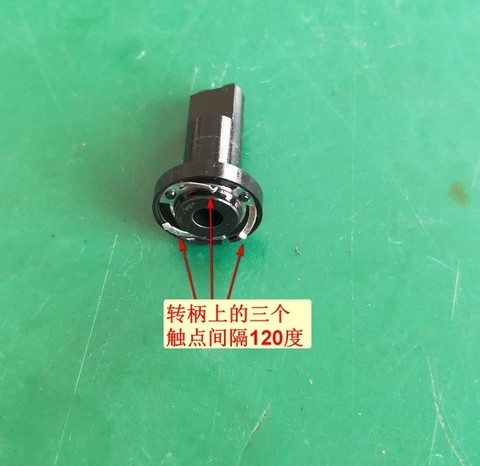

3、转柄内部结构

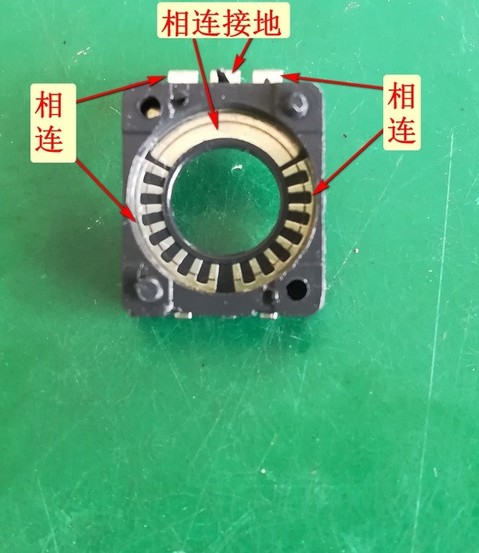

4、底座内部结构

网上有这种编码器的工作原理，大家可以去搜索。
希望厂家能改进，用质量好点的编码器。

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

kyhwhb 数字大神 2020-5-6 11:22:02
60V3A数控电源吧
2020-5-6 11:22:02 回复
kyhwhb 数字大神 2020-5-6 11:23:16
这种旋转编码器拆开能修复吧
2020-5-6 11:23:16 回复
HD123 数字精灵 2020-5-6 11:41:56
这糖度的确不错，很甜{:9001:}
2020-5-6 11:41:56 回复
ynkmzyl 数字大师 2020-5-6 12:16:12
这电源做工还是可以的，不过电流显示精度不够最后一位几乎是娱乐数字低成本方案没办法
2020-5-6 12:16:12 回复
表述 楼主     数字精灵 2020-5-6 14:07:48
ynkmzyl 发表于 2020-5-6 12:16
这电源做工还是可以的，不过电流显示精度不够最后一位几乎是娱乐数字低成本方案没办法 ...

显示误差也就是几毫伏，感觉已经很不错了。
2020-5-6 14:07:48 回复
表述 楼主     数字精灵 2020-5-6 14:10:10
巍巍兴安 发表于 2020-5-6 11:23
这种旋转编码器拆开能修复吧

结构很简单，但是不一定能修复，一般都是精度问题。
2020-5-6 14:10:10 回复
wgsd 数字大神 2020-5-6 15:41:53
触点氧化了。
2020-5-6 15:41:53 回复
表述 楼主     数字精灵 2020-5-6 17:11:46
wgsd 发表于 2020-5-6 15:41
触点氧化了。

触点非常好，没有一点氧化。
2020-5-6 17:11:46 回复
wgsd 数字大神 2020-5-6 17:33:20
因为触点太好，所以接触不可靠。
2020-5-6 17:33:20 回复
fslichong 数字王者 2020-5-7 05:58:35
电源漂亮，还是数控的，跳档的原因是旋钮接触不良
2020-5-7 05:58:35 回复
喜欢就好 数字精灵 2020-9-30 00:31:23
这个电源上档次！
2020-9-30 00:31:23 回复
wgh1027 数字大神 2020-9-30 17:07:44
谢谢分享
2020-9-30 17:07:44 回复
