5.8包邮的Warsun 沃尔森变焦小手电。

5.8包邮买了个小手电，主要是红包没地方用了。。。

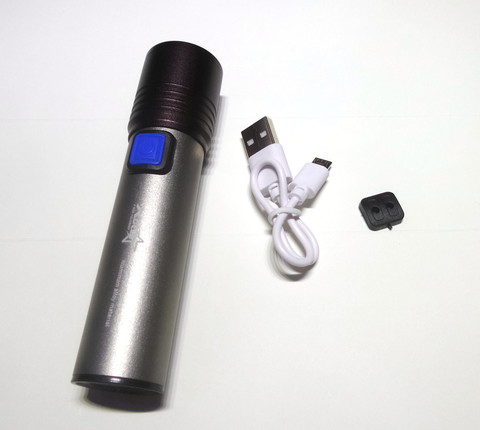

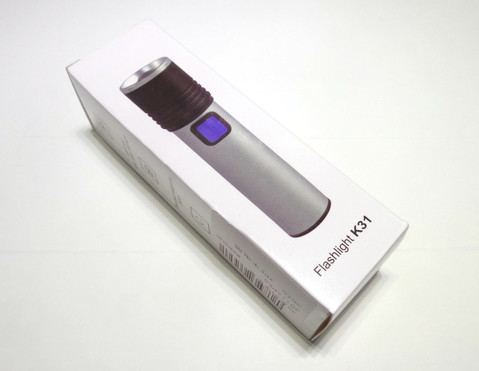

打开包装盒，里面一个手电，一个短充电线，一个黑色小盖子。

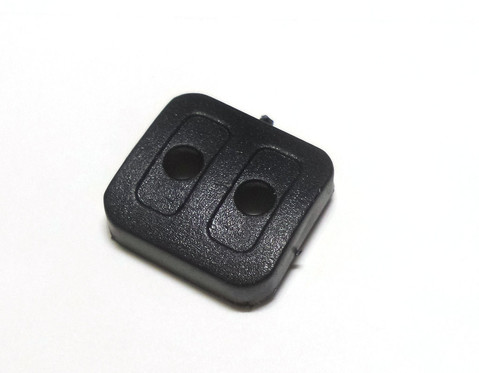

很多人不知道这黑色小盖子是干嘛。
这个原来是装在开关上，防止运输途中碰到开关误开手电的。
结果，开关是没碰到，这玩意估计各位收到货的时候，没几个是在开关上盖着的吧？

拿在手里第一感觉就是轻，做工一般般，开关外圈和底盖有轻微割手的赶脚。。。

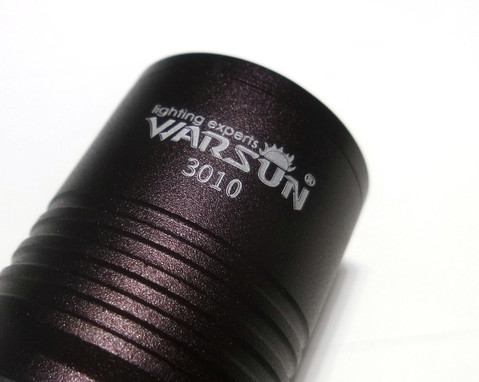

开始以为外壳上的字图是激光刻上去的，仔细看看发现是印上去的。

泛焦出光角大约60度。

聚焦就是直接把LED灯芯形状投射出来。
由于距离不够，所以投出来的是这个样子的。。。

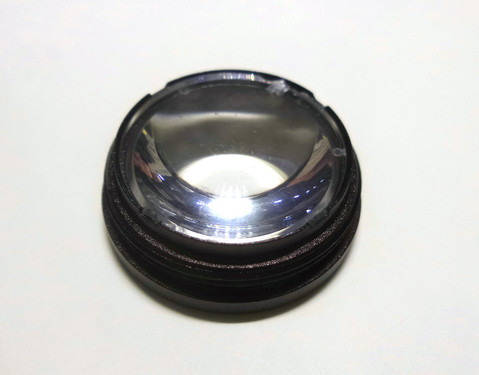

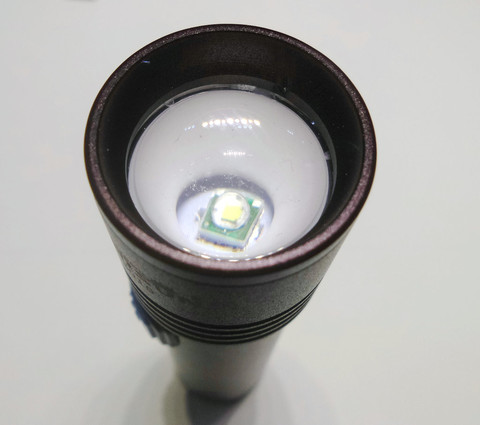

透镜高度小于压圈。

拆了发现，透镜居然是塑料的。。。
这要是放包包里，没几天就得膜花！

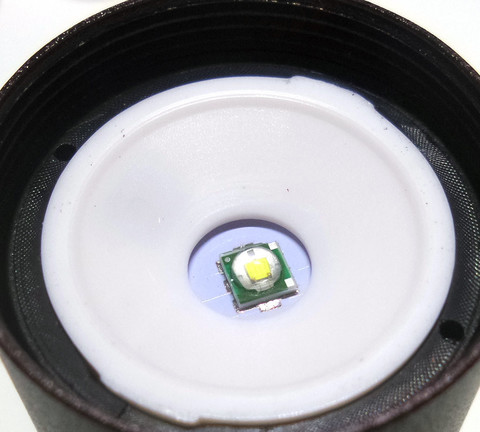

白色压盖一碰就掉。。。

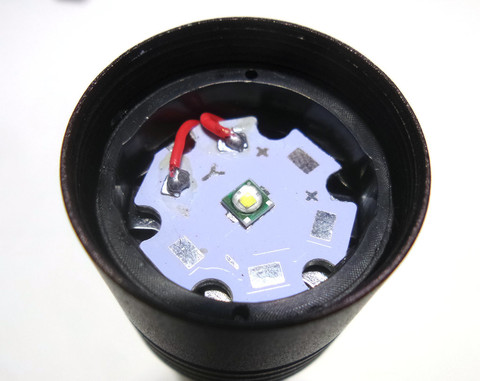

16mm六角铝基板，3030灯珠。

铝基板下面还有一片“散热片”？中间啥也没涂。

取下里面的“散热片”发现就一超薄的铁片。。。

上面拆不开，只能再从尾巴下手。

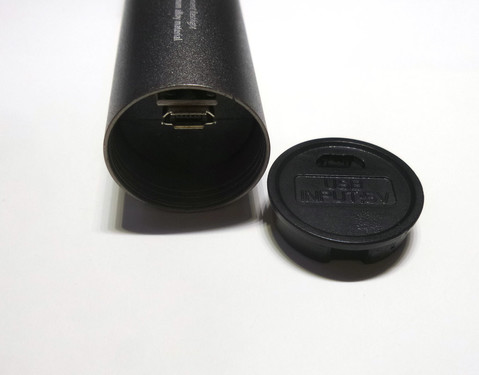

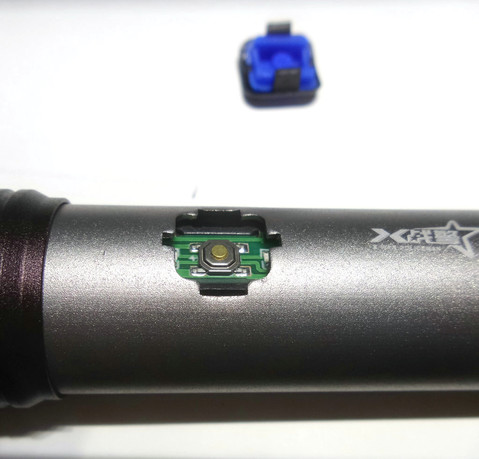

撬开开关外边的盖子。

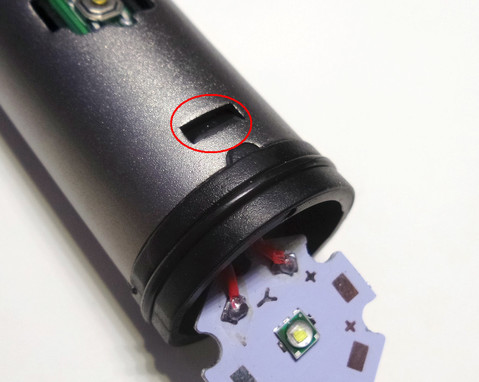

这头有两个卡子

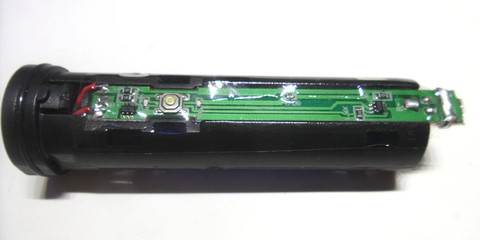

然后就可以直接推出来了。

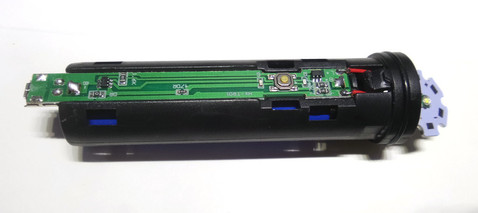

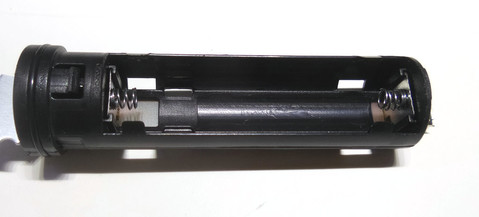

不知道我这个是装配错误，还是所有的都是这样，电池正负极触点居然都是弹簧的！

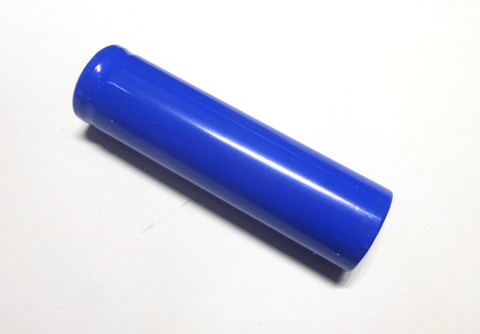

电池光秃秃的，啥也没有。有人收到的是4800mah的，有人收到的是2400mah。
实际容量有人测试过，800mah左右。

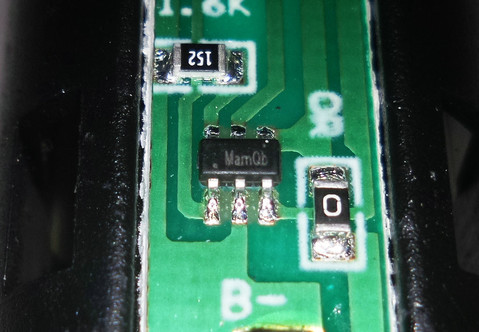

这个mamqb查不到任何资料。应该是充电IC。

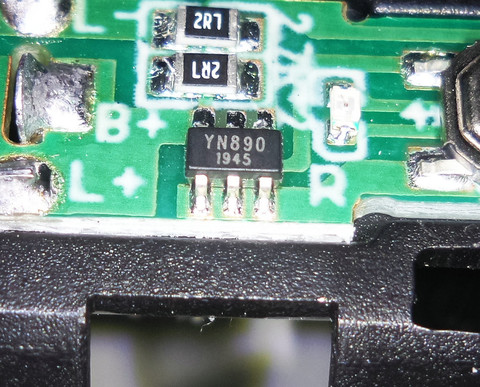

YN890也是查不到资料。LED手电控制IC。

手电一共四种模式，高亮，低亮，爆闪 按住开关SOS。

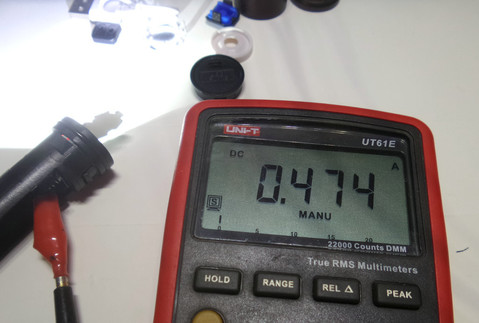

高亮电池端电流474ma。

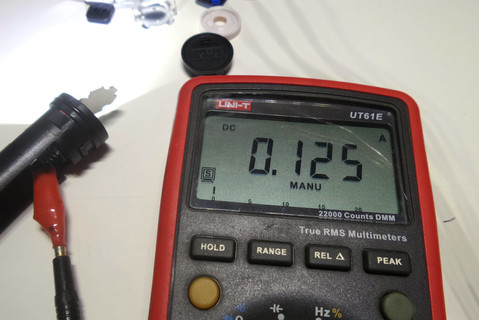

低亮125ma。非恒流驱动！

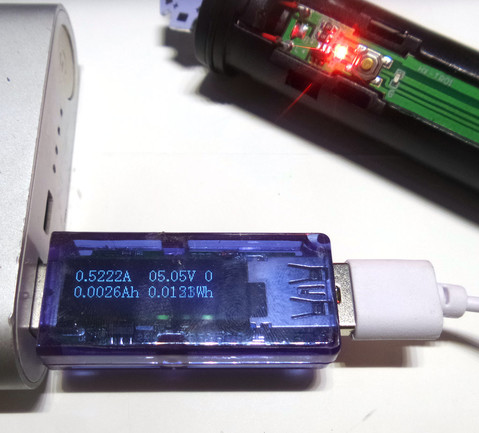

充电电流500ma左右。

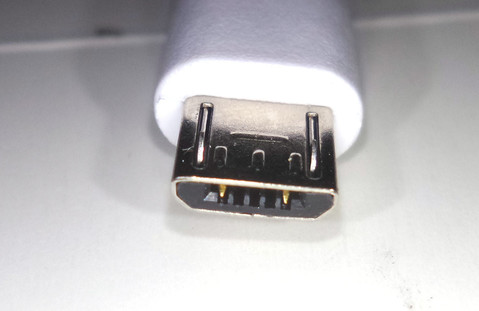

送的充电线，以为就是两芯的USB线。没想到micro usb插头也缩水成两针的了。。。

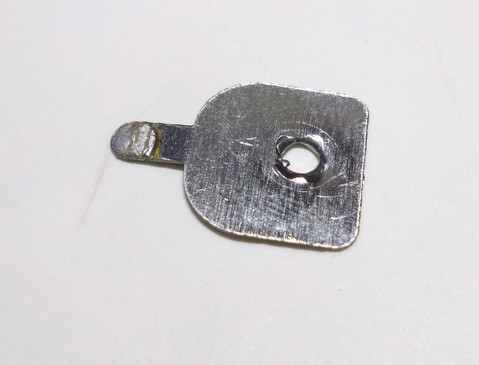

首先要改的就是电池正极这弹簧。。。两头都是弹簧，拆装电池麻烦死！把正极的拆下来，弹簧拆掉。

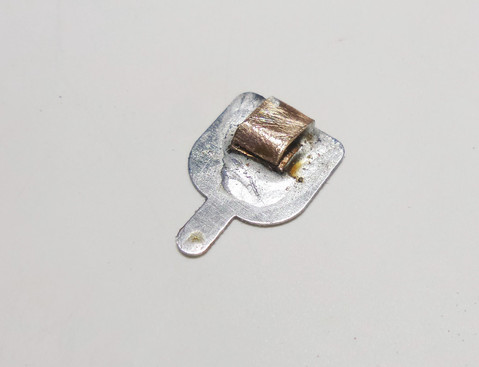

找一片铜片焊上去。这样拆装电池就方便了。

然后就是折腾散热了。高亮档一会温度还是不低的。

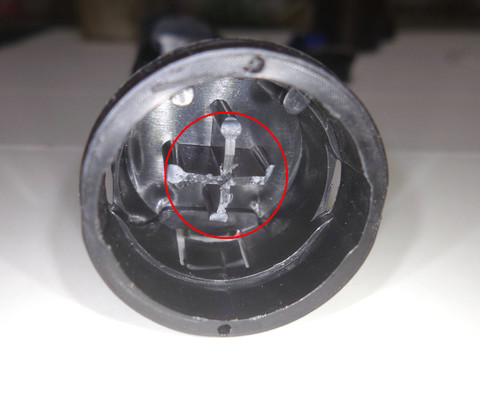

把下面这个十字的支撑部分用刀修矮一点。

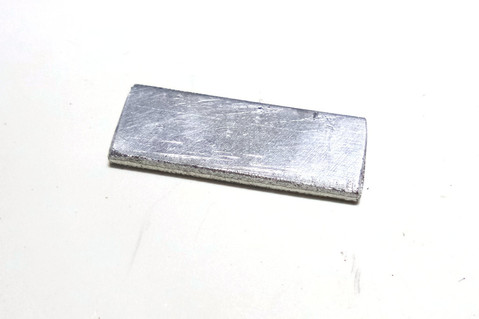

然后找个3mm厚的铝片。

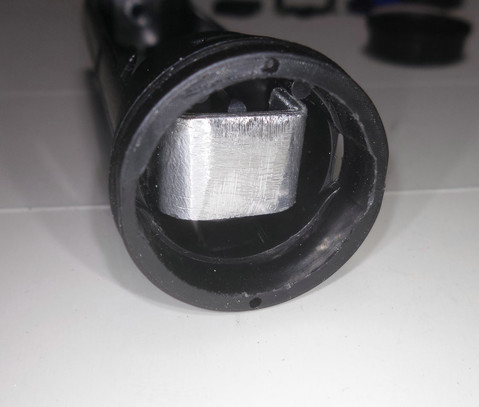

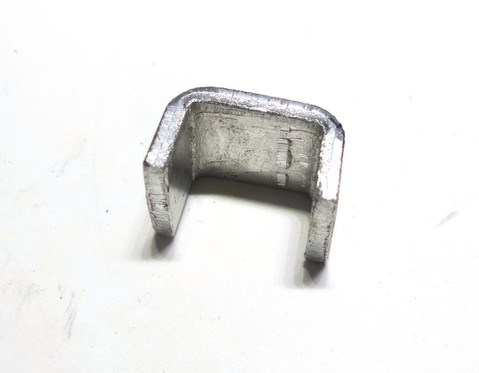

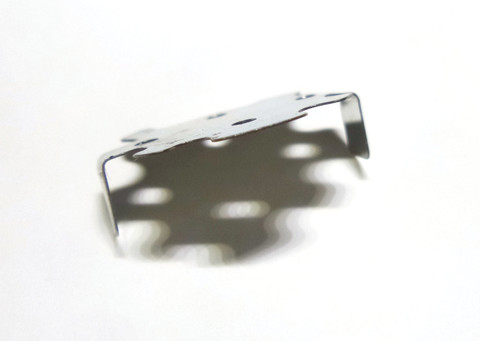

铝片弯成这个形状的。

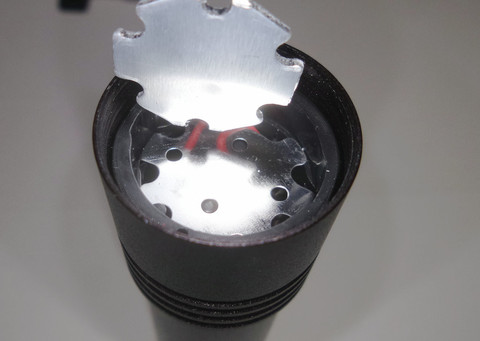

固定到里面去，然后再把铝基板用导热硅胶粘在铝片上。

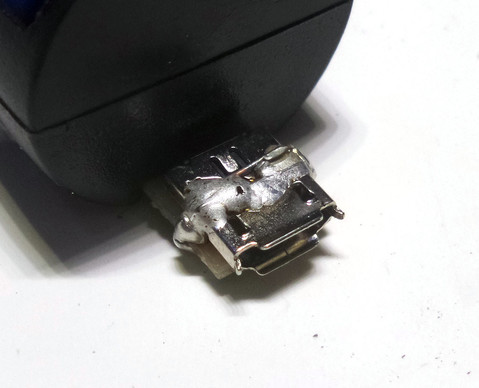

习惯性加固尾部micro usb座。

最后在电路板上贴一层PVC膜。
手电外壳比较薄，万一压扁了，电池正负极短路就悲催了。。。

这个折腾劲，值得吗，本身这么差的用料

lxd7343 发表于 2020-6-4 22:45
这个折腾劲，值得吗，本身这么差的用料

折腾玩好歹混个能用的水平。。。

哈哈，又换了两块表，我该叫你表妹!

翻车现场

这个还要加散热真够闲的了

不错不错

性价比还是不高，翻车属于。

进口，水太深。

狮子王 发表于 2020-6-4 23:03
翻车现场

白嫖，不算翻车吧？

wgh1027 发表于 2020-6-5 00:10
这个还要加散热真够闲的了

不加散热死的快！

勇闯沙滩 发表于 2020-6-5 06:20
性价比还是不高，翻车属于。

白嫖就体现出性价比了！

我没有加散热，只是把灯珠固定在正中央，以前买的没法充电，拆开发现是焊接短路造成的

至少还有节电池，不亏

把电池换成大容量的，啊，瞬间感觉又亏了
