VOLTCRAFT (沃卡福) VC890 万用表频率响应

发表于：2020-7-21 10:34:41 5981
万用表
主题类别: 实测（简单)
仪表品牌: 沃卡福（VOLTCRAFT）
显示方式: 四位半
型号或关键字: VOLTCRAFT (沃卡福) VC890

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

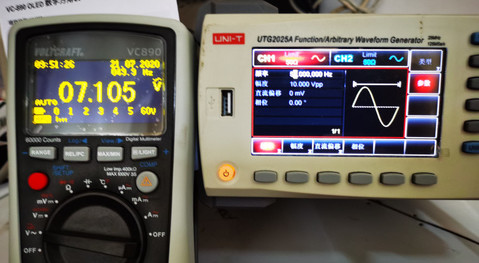

VOLTCRAFT (沃卡福) VC890 万用表频率响应测量，表出厂频率响应标清值是100K。信号发生器是优利德UTG2025A，正弦波幅值10Vp，20Vpp，交流真有效值7.1V，频率从50Hz调到200KHz测量，测量中看到表很稳定，表的频率响应真好。

测量交流电压屏幕有频率显示0~100K的频率显示，非常直观。
50Hz 频率

100Hz 频率

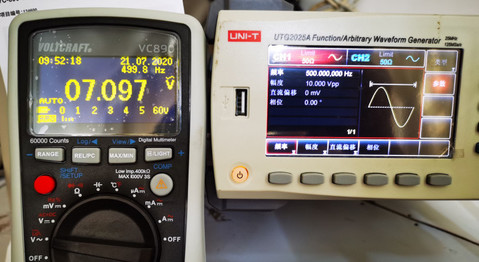

500Hz 频率

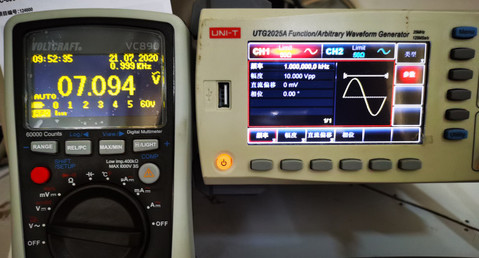

1KHz 频率

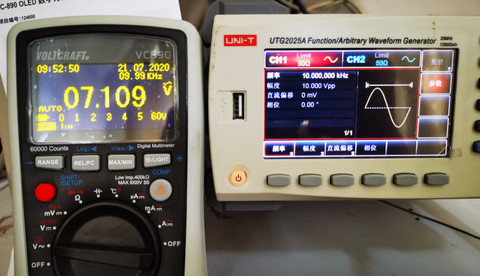

10KHz 频率

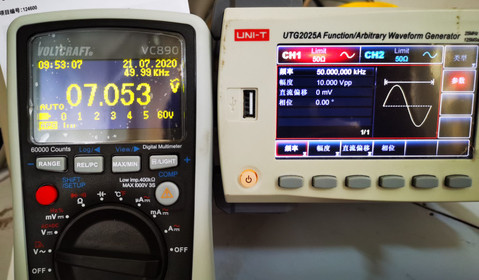

50KHz 频率

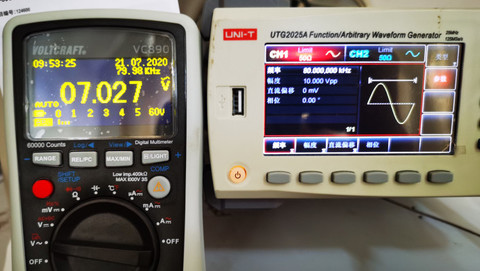

80KHz 频率

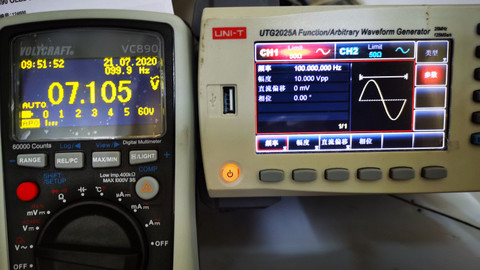

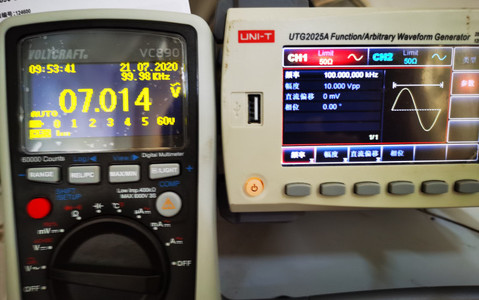

100KHz 频率

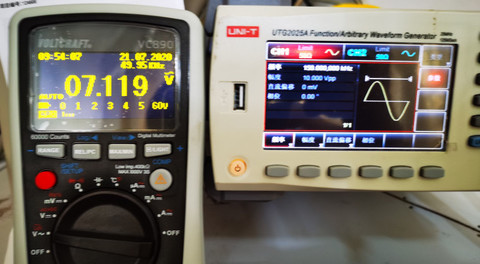

150KHz 频率

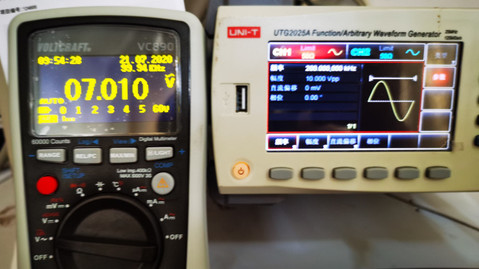

200KHz 频率




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

chen131578 数字精灵 2020-7-21 11:02:06
基本没多大变化。用来测量纹波变大的电源应该可以吧。这样没有万用电桥也可以快捷判断出滤波电容的好坏。
2020-7-21 11:02:06 回复
kyhwhb 数字大神 2020-7-21 11:11:35
150KHz和200KHz表现也不错，就是频率显示的后两位
2020-7-21 11:11:35 回复
光速飞行 楼主     数字大神 2020-7-21 11:47:40
巍巍兴安 发表于 2020-7-21 11:11
150KHz和200KHz表现也不错，就是频率显示的后两位

频率显示，这个表只能显示100K，交流档只能显示这个数，要频率才能显示到60MHz频率。
2020-7-21 11:47:40 回复
光速飞行 楼主     数字大神 2020-7-21 11:49:07
本帖最后由 光速飞行 于 2020-7-21 11:50 编辑
chen131578 发表于 2020-7-21 11:02
基本没多大变化。用来测量纹波变大的电源应该可以吧。这样没有万用电桥也可以快捷判断出滤波电容的好坏。 ...

这个表，用来修开关电源，变频电源，实在太好了。
2020-7-21 11:49:07 回复
人艰不拆 数字王者 2020-7-21 12:50:55
150KHz和200KHz表现也不错
2020-7-21 12:50:55 回复
hc061218 数字王者 2020-7-21 12:57:35
不错，61E我记得是20K以后就完蛋了！
2020-7-21 12:57:35 回复
光速飞行 楼主     数字大神 2020-7-21 13:05:27
本帖最后由 光速飞行 于 2020-7-21 13:07 编辑
hc061218 发表于 2020-7-21 12:57
不错，61E我记得是20K以后就完蛋了！

61E频响只有10K，在以前算不错了，指针表500型表也可以到20K。
2020-7-21 13:05:27 回复
ksj197706 数字大师 2020-7-21 21:42:19
这个表全系列优利德的外形啊，貌似还不便宜，不知道这个表与安捷伦的1253怎么样？
2020-7-21 21:42:19 回复
光速飞行 楼主     数字大神 2020-7-21 22:29:37
ksj197706 发表于 2020-7-21 21:42
这个表全系列优利德的外形啊，貌似还不便宜，不知道这个表与安捷伦的1253怎么样？ ...

外貌有些像，但比优利德品质好很多。安捷伦的1253，的表我没有，现在还不知道。
2020-7-21 22:29:37 回复
ksj197706 数字大师 2020-7-22 12:25:58
光速飞行 发表于 2020-7-21 22:29
外貌有些像，但比优利德品质好很多。安捷伦的1253，的表我没有，现在还不知道。 ...

简直一模一样，除了品牌logo不一样外 O1CN011MhmHc2775fgiPj5T_!!2206498757749.jpg
2020-7-22 12:25:58 回复
光速飞行 楼主     数字大神 2020-7-22 12:34:42
本帖最后由 光速飞行 于 2020-7-22 12:45 编辑
ksj197706 发表于 2020-7-22 12:25
简直一模一样，除了品牌logo不一样外

不要看外貌，品质不一样的，现在我用几天就知道了。优利德的表我有好几个，UT71E，UT33D+也用，VC890和UT71E没法比。VC890不知道好多少倍过UT71E。VC890，看上去有些像UT61E，但是完全是二个不同系统的表，VC890是100K表，UT61只有10K，单从外形比不了的。
2020-7-22 12:34:42 回复
田仁新 数字探长 2020-8-30 10:00:04
好漂亮，费电吗？
2020-8-30 10:00:04 回复
不悔 数字奇才 2020-9-28 21:44:12
裸一个看看做工怎么样
2020-9-28 21:44:12 回复
光速飞行 楼主     数字大神 2020-9-29 00:33:18
不悔 发表于 2020-9-28 21:44
裸一个看看做工怎么样

硬件贴连接
http://www.dt830.com/forum.php?mod=viewthread&tid=4642&extra=
