特安斯ta801c万用表闭壳校准方法及添加温度

发表于：2020-10-8 19:48:47 7283
万用表
主题类别: 校准_调试
仪表品牌: 其它品牌
显示方式: 9999字
型号或关键字: 801c

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
闭壳进校准方法：
关机状态下同时按 sel 键和 H 键后转盘快速拨到 Ω 档，当出现 CAL 时放开按键，等系统自检响 2 声后（可以不用等他自检直接按2次 sel 键跳过自检），然后档位轮盘转到你要校准的档位上（也可以不必转档位盘直接在Ω档就可以完成全部档位的校准，按 sel 键跳过当前校准档跳下一校准项目）表笔接标准源，按Hz%为+  H为-，调节数据显示与标准源一样就可以了。校准状态下档盘拨到 off 退出校准。所以没有标准源的话别乱按 Hz% H  键。

校准必须先校准500mv有条件的话6v60v600v档都校一遍，然后才校别的档位

这是校准方法节录，下面有0660芯片完整说明书供下载


添加温度的方法：

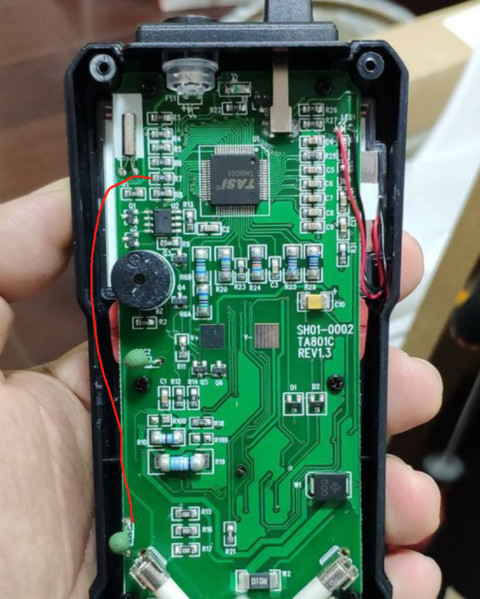

看0660的说明书，温度测量要接通 J1A 跳线，看说明书接通此条件的只有 mv，电容，电阻蜂鸣二极管及A档。
所以你想添加温度到那个档看你使用习惯了，不要加到A档，虽然也有温度档当是数据乱跳没有意义。
想要添加经那个档看图说明，在那个档位下添加温度代码：13为℃   15为℉，也可只添加一个温度单位。也可在能添加的档位都添加温度档（测试时我就添加能添加的全部档位）。闲背关时间短的随便也一同修改。

看图添加温度档



添加温度的必要条件，不但软件要有，硬件也要有相关电路才行，比如ut210e我就没有成功过。


完成后有温度了，在不同的档位下按 sel 键调出温度


然后然后找个表对照温度进校准状态下校准一下温度，一般不用校准就应该差不多了，我自己对比其他表校准了一下
众仪与普通温度表差别不大，就拿它做比对校准了


校准完比对一下，不错，一模一样



随便说下，修改数据最好用编程器夹直接读取数据，焊下或吹下的话有可能损坏闪存芯片，貌似这批芯片质量不怎么样我就吹坏了一个，没有ut210e的耐操啊，
还有就是别太在意此机的精度，看那个档不顺眼校准那个档，出厂有的表精度不错有的就不行，可能不是同一班次同一校准源校准的结果吧，，，，，，，


结束，谢谢观看！


这是我的备份数据，原始数据及温度添加到电容档改背光240秒。
以下程序自动插入未在内容中添加的图片或附件

改背光时间改温度放电容档.rar

304 Bytes, 下载次数: 133

原始.rar

270 Bytes, 下载次数: 136

DTM0660说明书.pdf

712.92 KB, 下载次数: 164
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

闻雨听风 数字王者I 2020-10-8 21:43:36
感谢分享！
2020-10-8 21:43:36 回复
喜欢就好 数字巨人H 2020-10-9 00:07:28
还是福禄克高级！
2020-10-9 00:07:28 回复
tiger20908 数字梦想家E 2020-10-9 09:43:49
不错，技术贴。
2020-10-9 09:43:49 回复
hc061218 数字王者I 2020-10-9 12:01:10
老厉害了！佩服！
2020-10-9 12:01:10 回复
散淡021 数字大神J 2020-10-9 16:50:29
谢谢分享

这表子性价比最高
2020-10-9 16:50:29 回复
kyhwhb 数字大神J 2020-10-9 19:30:25
介绍详尽，谢谢分享！
2020-10-9 19:30:25 回复
ff0000 数字梦想家E 2020-10-9 20:40:18
下载楼主的数据自己的表不一定能用吧？还是建议大家自己备份自己的表，自己按照楼主的方法改。
2020-10-9 20:40:18 回复
wgh1027 数字大神J 2020-10-9 20:48:49
不错，谢谢分享
2020-10-9 20:48:49 回复
ksj197706 楼主     数字大师F 2020-10-9 21:05:03
ff0000 发表于 2020-10-9 20:40
下载楼主的数据自己的表不一定能用吧？还是建议大家自己备份自己的表，自己按照楼主的方法改。 ...

能用，但是可能会有测量不准的情况需要针对自己的表重新校准，放出的原因是给自己留备份，我就是因为第一个表的闪存芯片被我吹废，又没有备份，换了24闪存芯片后没有数据可刷，所以又重新买了一块新表读出数据写入老表后才能使用，，，，，
2020-10-9 21:05:03 回复
wgh1027 数字大神J 2020-10-13 21:03:48
ksj197706 发表于 2020-10-9 21:05
能用，但是可能会有测量不准的情况需要针对自己的表重新校准，放出的原因是给自己留备份，我就是因为第一 ...

哈哈还有这种操作
2020-10-13 21:03:48 回复
田仁新 数字探长D 2020-10-18 01:38:47
哈哈，和我一样嘛，高端手持表全包装起来了，特别是摔坏后就更小心了。
2020-10-18 01:38:47 回复
chengshi43 数字小子A 2020-11-8 19:33:36
楼主，我是小白
请问下，你说的J1A短接是把这2点飞线吗？
以下程序自动插入未在内容中添加的图片或附件
2020-11-8 19:33:36 回复
ksj197706 楼主     数字大师F 2020-11-8 20:25:12
chengshi43 发表于 2020-11-8 19:33
楼主，我是小白
请问下，你说的J1A短接是把这2点飞线吗？

看帖不认真啊，表盘的mv，Ω，电容，二极管，蜂鸣档，表盘在这几档下J1A就是短接状态，你拆机短接干什么？
2020-11-8 20:25:12 回复
chengshi43 数字小子A 2020-11-8 20:49:39
ksj197706 发表于 2020-11-8 20:25
看帖不认真啊，表盘的mv，Ω，电容，二极管，蜂鸣档，表盘在这几档下J1A就是短接状态，你拆机短接干什么 ...

感谢大佬解答，确实不太懂。现在知道了
那就直接上编程器刷固件修改就成啦。谢谢
2020-11-8 20:49:39 回复
