特安斯801c万用表大电流档温漂有底数问题及解决

发表于：2020-12-6 12:22:35 6449
万用表
主题类别: 制作_改装
仪表品牌: 其它品牌
显示方式: 9999字
型号或关键字: 801c

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
前久购买的特安斯801c万用表，有ua档，mv档，折腾后又有温度档，（折腾温度档请看这里http://www.dt830.com/forum.php?mod=viewthread&tid=4916&extra=），该有的功能基本齐了，又是我喜欢的3个测量孔，小巧外出携带方便购买后偶尔使用，一直是我喜欢的类型之一，几天前打算做个详细的校准，发现大电流档一直校不准，测试后才发觉大电流档温漂非常严重，具体表现为，你测一个5a的电流后有几十个字的底数，不能即时完全归0，底数随着时间慢慢才归0，大概需要几分钟不定，这样的状态下测量的准确度可想而知，，，，

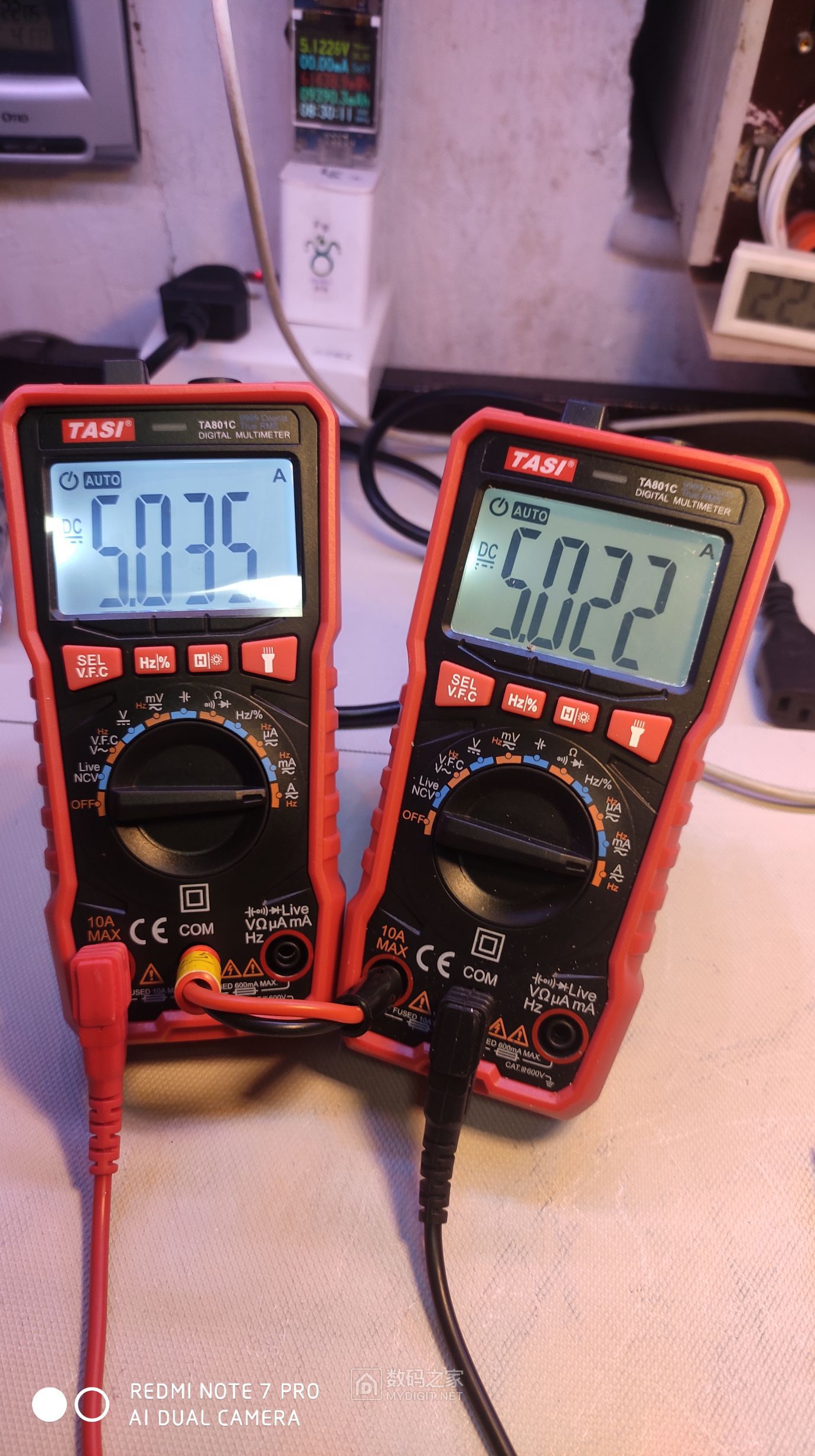

看图片，大电流测试后都有底数用5a测试


登录/注册后可看大图

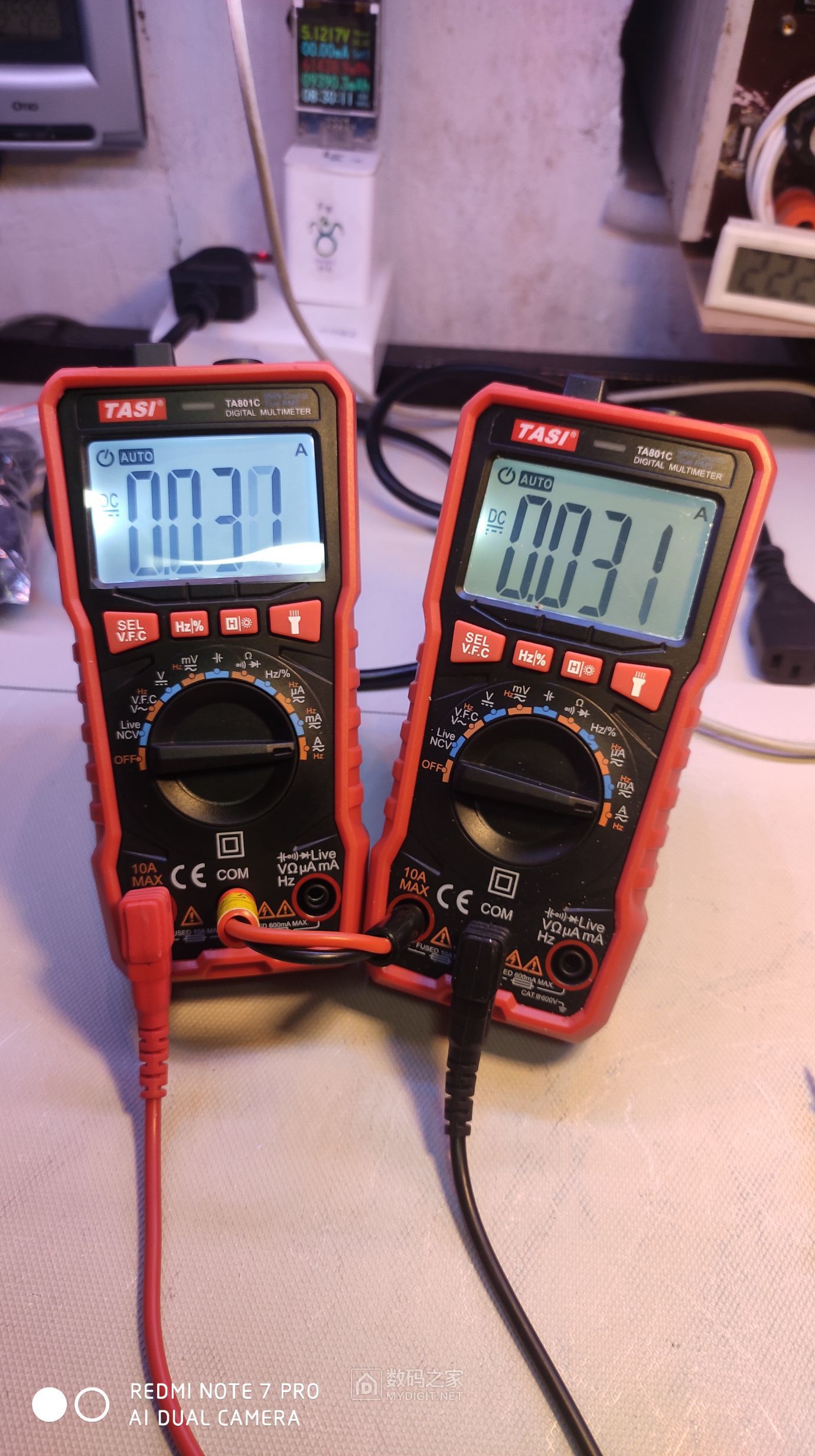

去掉电流后都有十几到几十的底数，测试时间越长底数越大


登录/注册后可看大图


登录/注册后可看大图


动图更能说明问题，


登录/注册后可看大图


登录/注册后可看大图

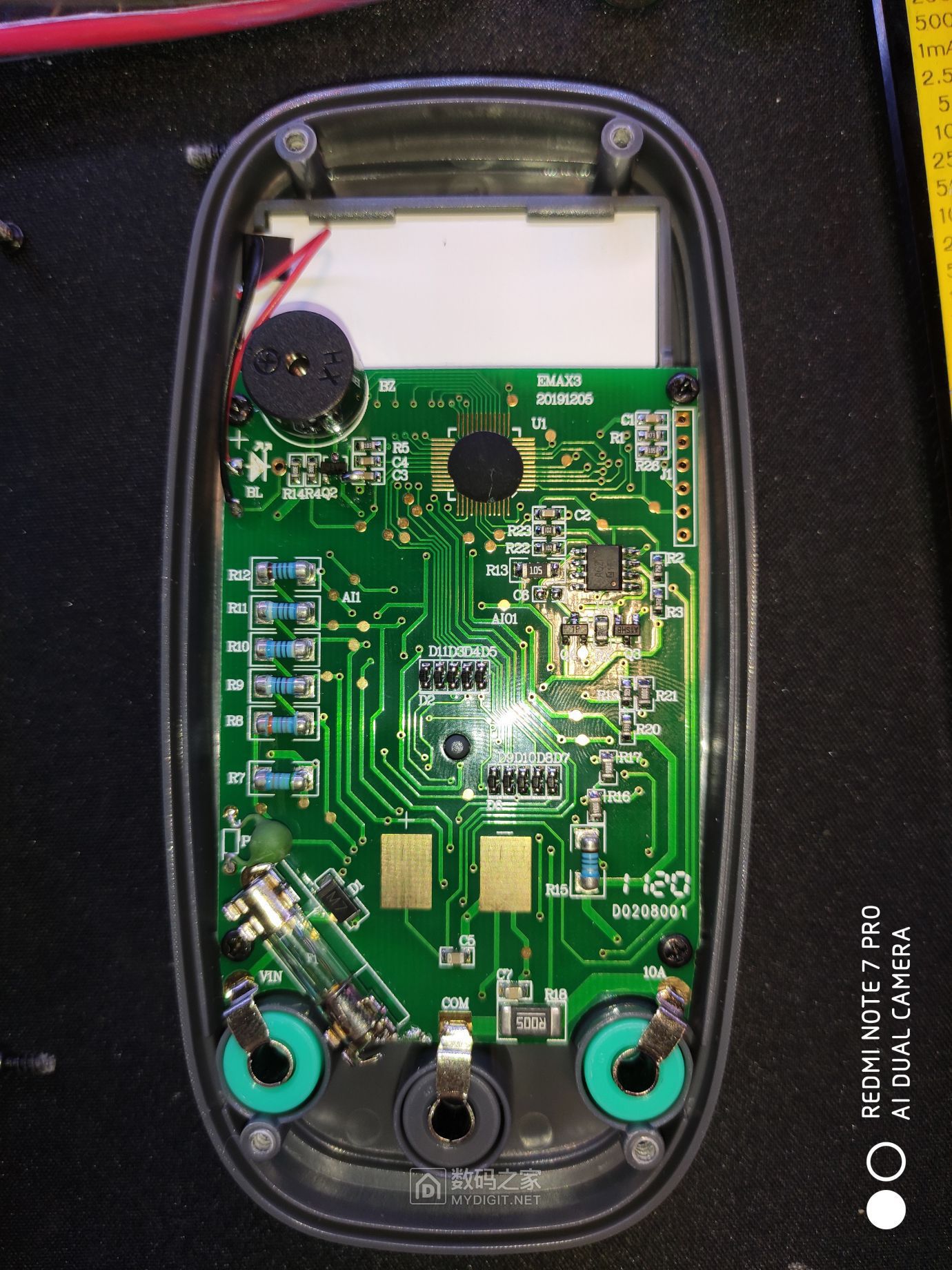

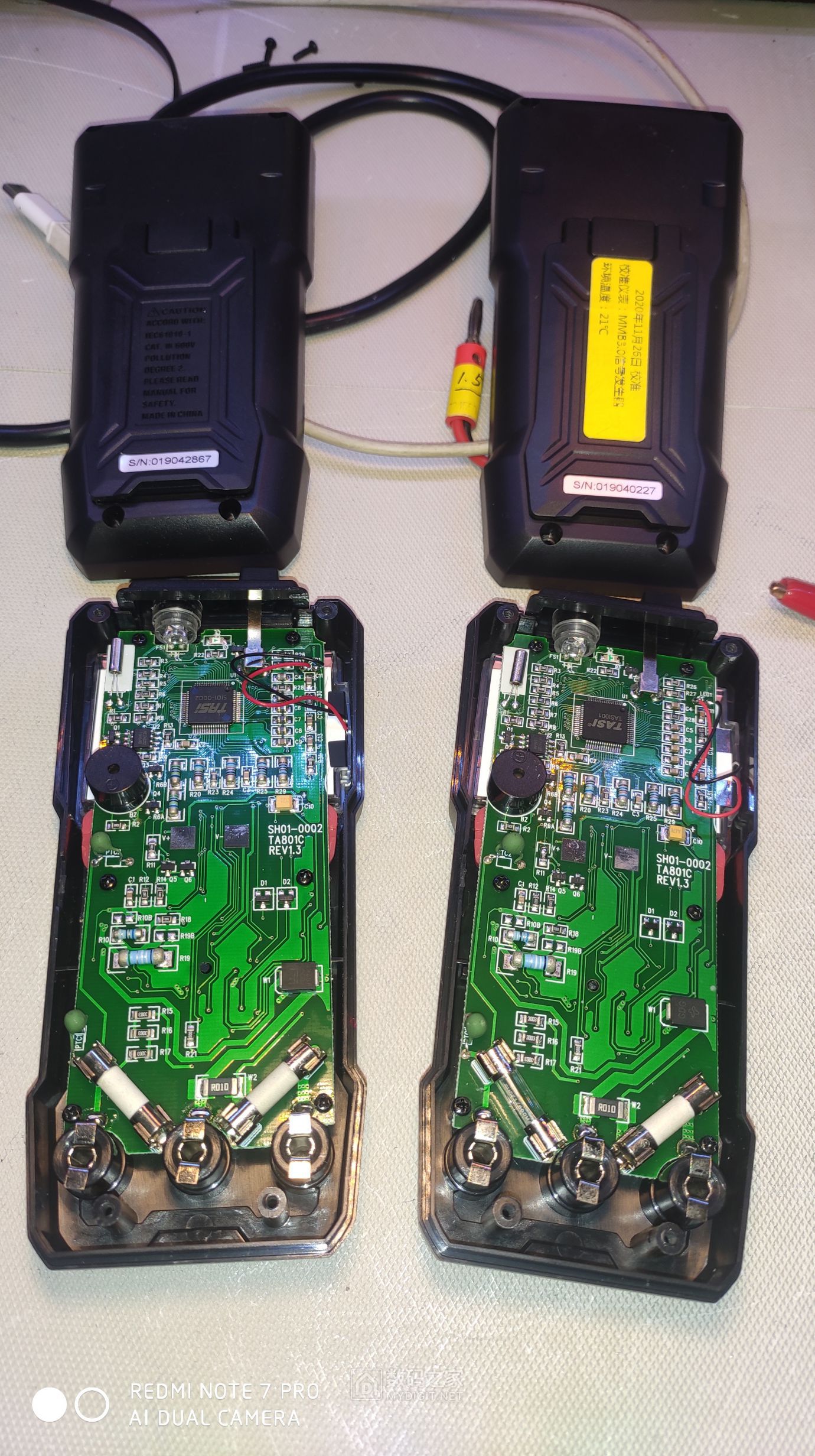

测试了多块多品牌表唯独这表有这问题，拆开看看是什么问题，一边测试一边用热风枪尝试加热及冷却不同的元件后的表现，发现那个10mΩ的贴片取样电阻问题最大，想想别的表如6.9元的伊莱科x3也是贴片取样电阻也没有这样的问题，先不管了先换了它试试，，，，



登录/注册后可看大图


登录/注册后可看大图


翻箱倒柜找到一废万用表的康铜丝取样电阻测试一看还合适正好是10mΩ的，
弯曲成能放进表内不影响合盖的形态，焊接，调试，，，，


登录/注册后可看大图


登录/注册后可看大图


看焊上电阻值9.95mΩ还算正确，不过这时不一定准确，要不断调试康铜丝电阻值并且测试实际电流，
测试如果显示比实际电流大，在康铜丝上加一点锡，如果显示比实际电流小就用老虎钳在康铜丝上钳一道刀，直到测试电流与实际电流相差几十ma就ok了，更精确的数据就后期用闭壳校准的方法校准


焊好ok后测试还有没有底数，看完美解决，连续短路测试后立马归0，完美收官，，，，，


登录/注册后可看大图


登录/注册后可看大图


结论：性能很差的贴片取样电阻，想不到厂家是出于什么想法不用常规的康铜丝取样电阻？是控制成本？还是表内空间不适合用康铜丝？既然用贴片为什么不用好点的，，，，，
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

喜欢就好 数字精灵 2020-12-6 12:50:40
学习了，谢谢楼主测试分享！
2020-12-6 12:50:40 回复
wgsd 数字大神 2020-12-6 12:58:31
改造的很好。原电阻功率余量太小，有电流时温度太高，没电流时余热产生的热电势。
2020-12-6 12:58:31 回复
wyl 数字梦想家 2020-12-6 13:58:05
正好有这个表，谢谢楼主分享。
2020-12-6 13:58:05 回复
kyhwhb 数字大神 2020-12-6 14:05:06
改造得好，谢谢分享！
2020-12-6 14:05:06 回复
hc061218 数字王者 2020-12-6 16:29:14
看来还是铜丝散热好  哈哈
2020-12-6 16:29:14 回复
wgh1027 数字大神 2020-12-6 16:30:02
2020-12-6 16:30:02 回复
hc061218 数字王者 2020-12-6 16:30:07
建议把拆下来的电阻  接上电压表 加热试试 热电势有多猛
2020-12-6 16:30:07 回复
wgh1027 数字大神 2020-12-6 16:34:32
可能是电阻功率不够的缘故
2020-12-6 16:34:32 回复
勇闯沙滩 数字大神 2020-12-6 19:29:51
两个万用表串联是为什么。
2020-12-6 19:29:51 回复

点评

ksj197706
为了验证此款表有同样问题，还忘了再串一块无此问题的正常表，，，，，
2020-12-6 19:57
wq1057 数字探长 2020-12-6 19:48:01
谢谢楼主测试分享
2020-12-6 19:48:01 回复
散淡021 数字大神 2020-12-6 23:38:52
本帖最后由 散淡021 于 2020-12-6 23:43 编辑

正常的手持表
好像测3A以上的电流不能超过15--30秒，并且二次要间隔一段时间。超过15秒有这现象也不能说它啥？

当然改康铜丝肯定要爽些（自己校准一下）
2020-12-6 23:38:52 回复
ksj197706 楼主     数字大师 2020-12-7 04:32:49
散淡021 发表于 2020-12-6 23:38
正常的手持表
好像测3A以上的电流不能超过15--30秒，并且二次要间隔一段时间。超过15秒有这现象也不能说它 ...

动图是15秒视频压缩，事实上测试也不会超10秒，顶多5.6秒，，相同状态下测试，别的万用表没有此问题，。
2020-12-7 04:32:49 回复
hc061218 数字王者 2020-12-7 07:17:12
重要的是要搞清楚，。为啥别的表没事
2020-12-7 07:17:12 回复
wgh1027 数字大神 2020-12-7 07:30:19
把X3表的换过来试试
2020-12-7 07:30:19 回复
散淡021 数字大神 2020-12-7 12:17:55
ksj197706 发表于 2020-12-7 04:32
动图是15秒视频压缩，事实上测试也不会超10秒，顶多5.6秒，，相同状态下测试，别的万用表没有此问题，。 ...

不超15秒，那厂家?
2020-12-7 12:17:55 回复
ksj197706 楼主     数字大师 2020-12-7 12:46:07
散淡021 发表于 2020-12-7 12:17
不超15秒，那厂家?

我是说我测试时连续负载5a左右不超15秒，顶多5.6秒，撤去电流后不能立即归0有底数，事实证明就是那个取样电阻的问题，有可能是别的坛友说的热电势现象
2020-12-7 12:46:07 回复
ksj197706 楼主     数字大师 2020-12-7 13:37:44
本帖最后由 ksj197706 于 2020-12-7 13:42 编辑

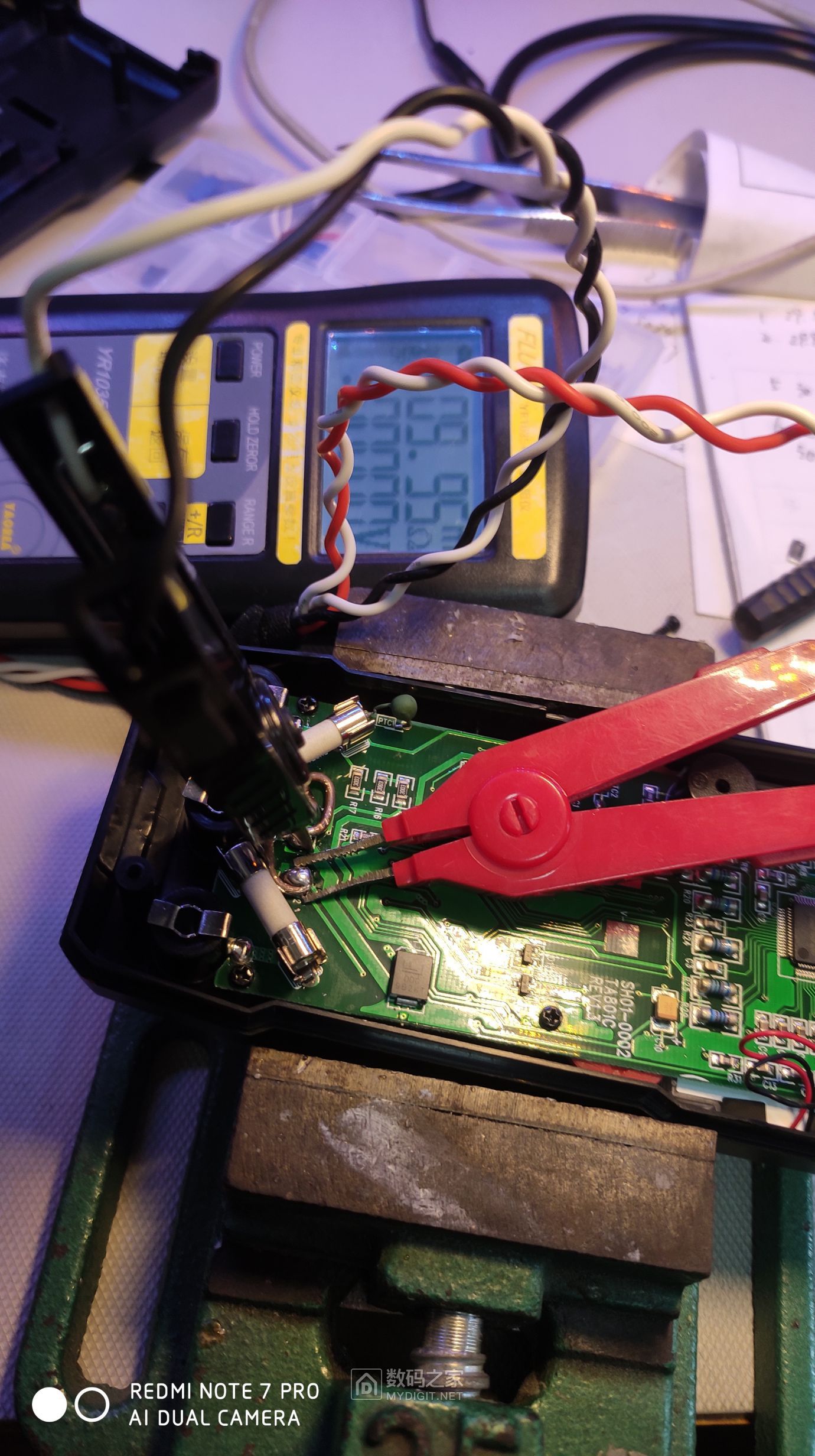

就是楼上所说的热电势吧，看测试，这个电阻mv跳字厉害，另一康铜丝就没跳字



登录/注册后可看大图




登录/注册后可看大图


2020-12-7 13:37:44 回复
ksj197706 楼主     数字大师 2020-12-7 13:42:46
hc061218 发表于 2020-12-7 07:17
重要的是要搞清楚，。为啥别的表没事

就是楼上所说的热电势吧，看测试，这个电阻mv跳字厉害，另一康铜丝就没跳字



登录/注册后可看大图




登录/注册后可看大图



2020-12-7 13:42:46 回复
ksj197706 楼主     数字大师 2020-12-7 13:46:57
散淡021 发表于 2020-12-7 12:17
不超15秒，那厂家?

其他表无问题，动图说明问题



登录/注册后可看大图



2020-12-7 13:46:57 回复
