（已更新图片）全网首拆-优利德ut89XE手动4位半2字显示万...

https://www.mydigit.cn/forum.php?mod=viewthread&tid=249395&page=1&extra=#pid8961129数码之家，830论坛同步发布，原贴作者本人转载不存在谁盗谁的帖子谁盗谁的图片，


全网首拆--优利德新款手动4位半万用表ut89xe拆机测试以下拆机测试基于可能，貌似ut89xe正式版的前期版本，可能元器件，参数与正式版有所不同及有未成发现的bug，所以请理性看待，理性购买，毕竟我这个表才是淘宝正式版的一半价格，况且也没有什么售后，，，，，
更新：附件里有翻译之es289b的pdf的关于校准的章节，，，至于如何进入闭壳校准我没找到方法，但是pdf提到的短接88脚到v-开启校准有效，进入后max短按-，hold短按+，2键同按保存数据。可以校准电压，电流，电容，温度档，电阻档貌似用分压电阻来保证精度，
发现的问题：自动背光不能随机启动需要手动开启这点与正式版有所区别，元件与正式版有点区别：正式版的分压电阻用的是排阻，积分电容位置有所变动。

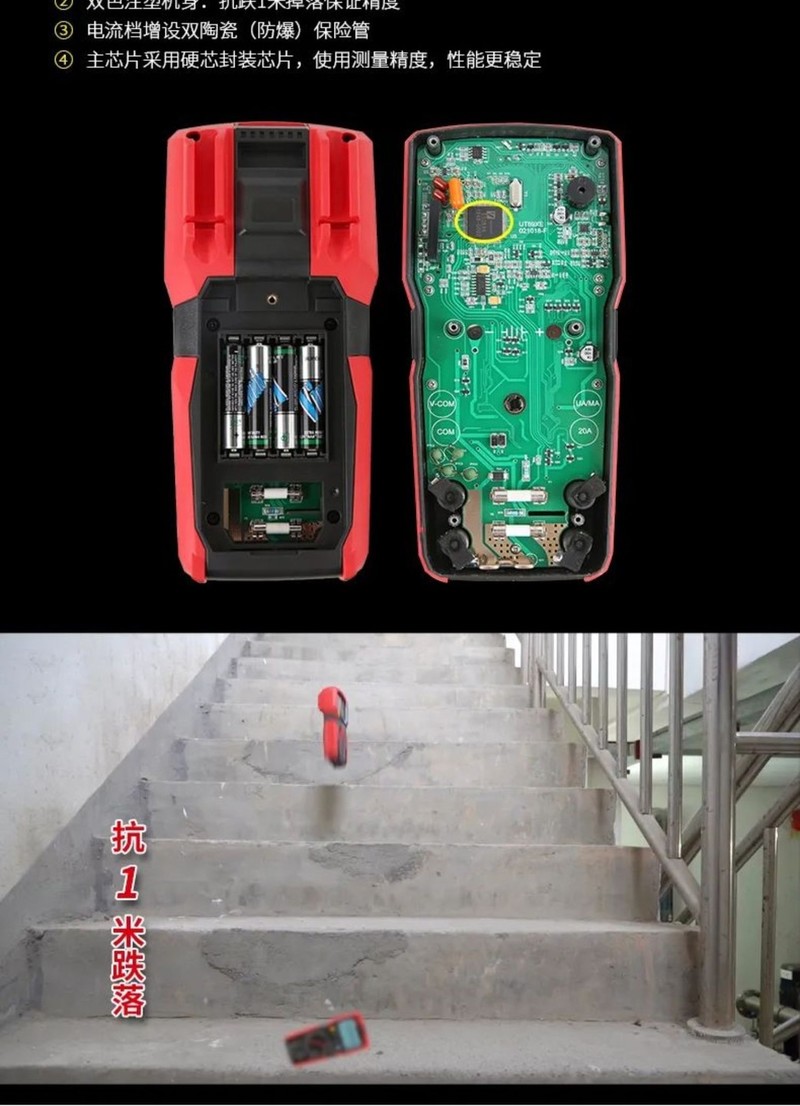

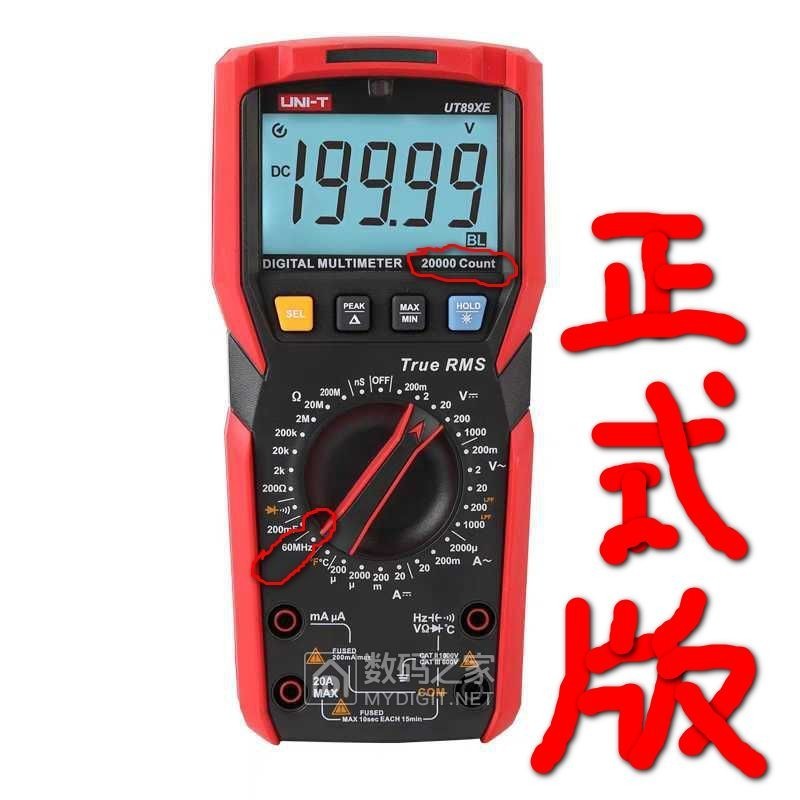

这是网上找的正式版

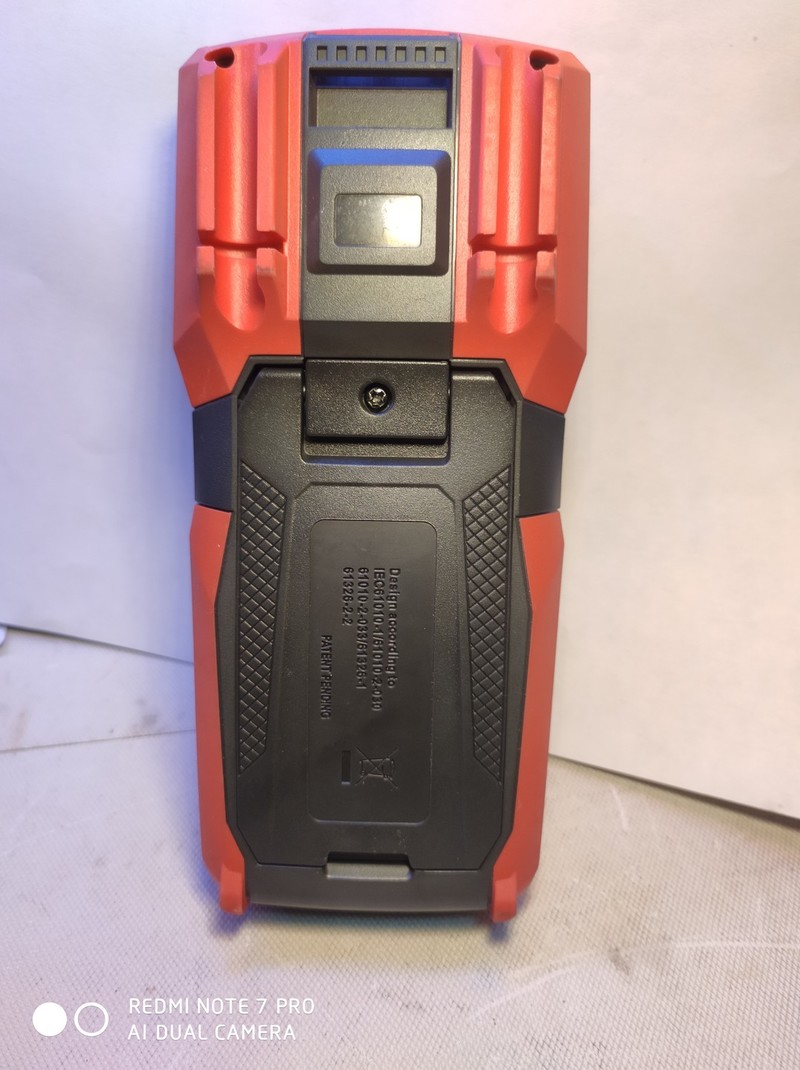

这是我这个背面图，明显有区别

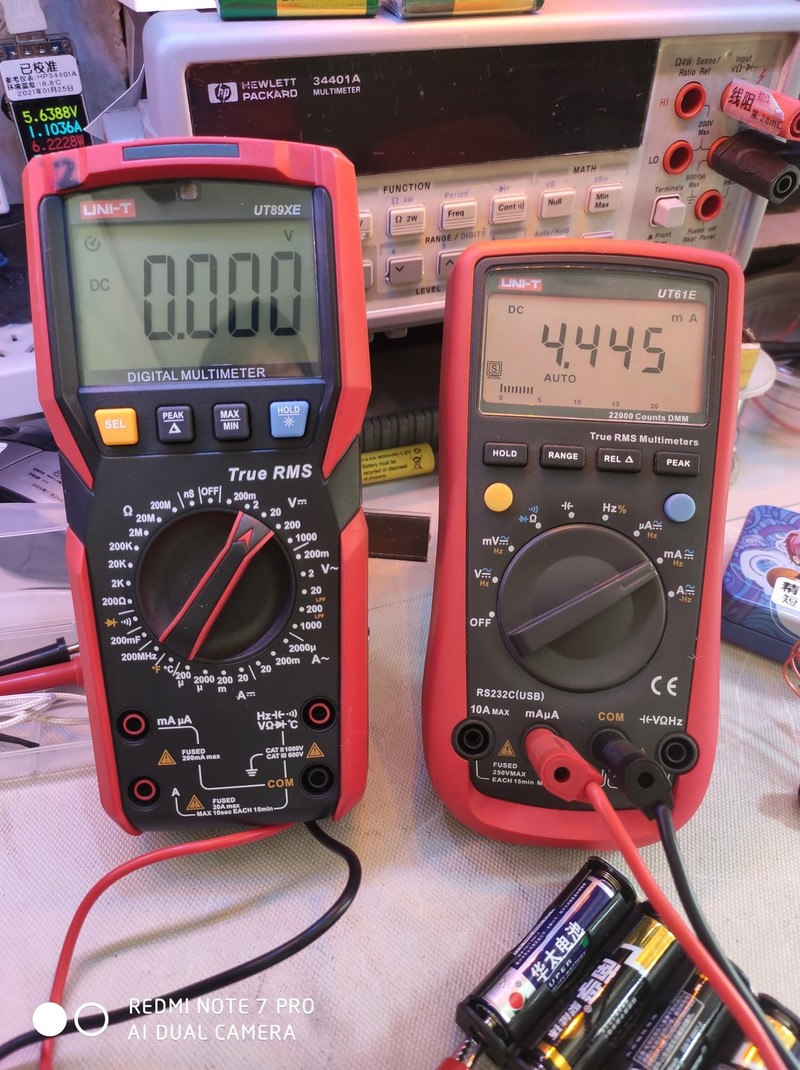

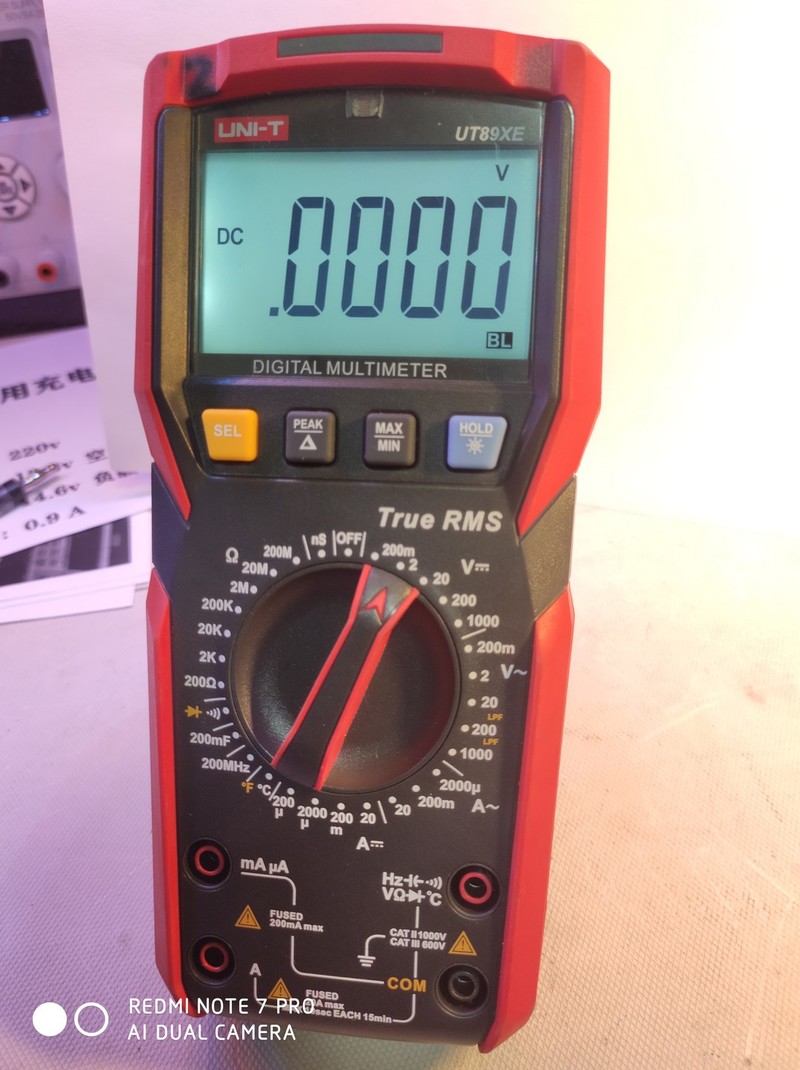

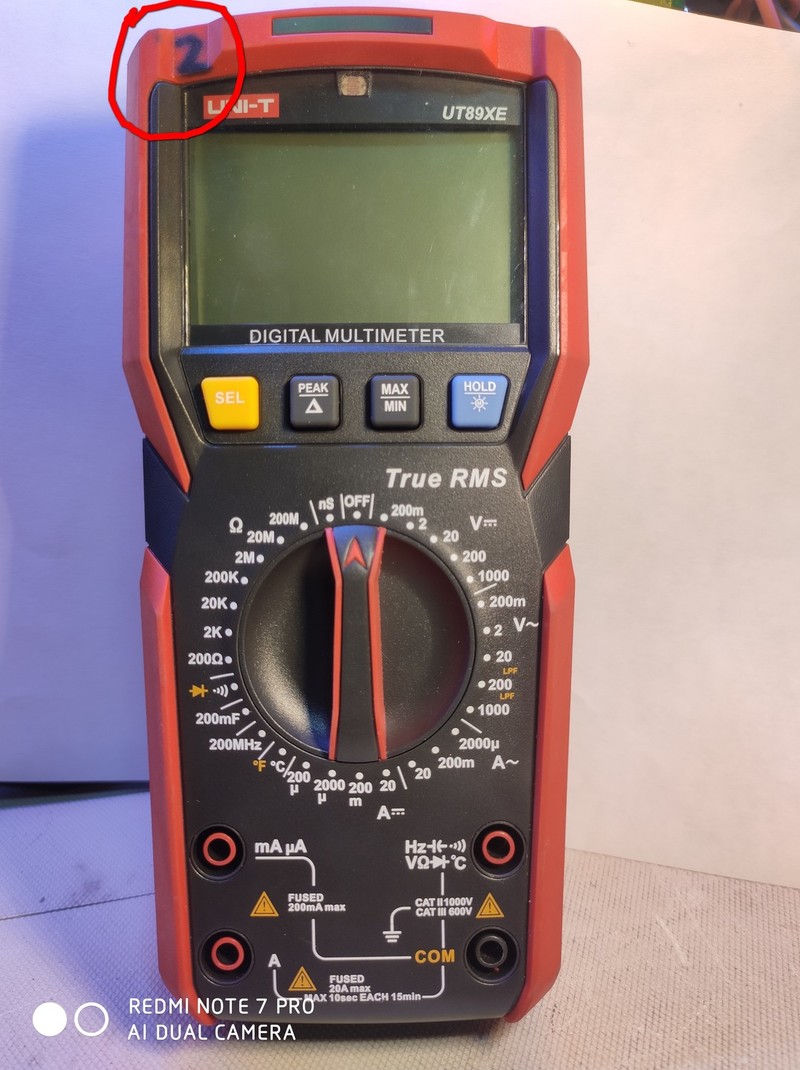

正面，左上角有笔迹，卖家卖前就说明过，是测试版并且有记号。看到没，我这个与正式版表盘及屏幕下有所不同，正式版屏幕下标明20000字，我这个没有，正式版标60mhz，我这个标200mhz，也没有设备测试到底能到多少hz，，，

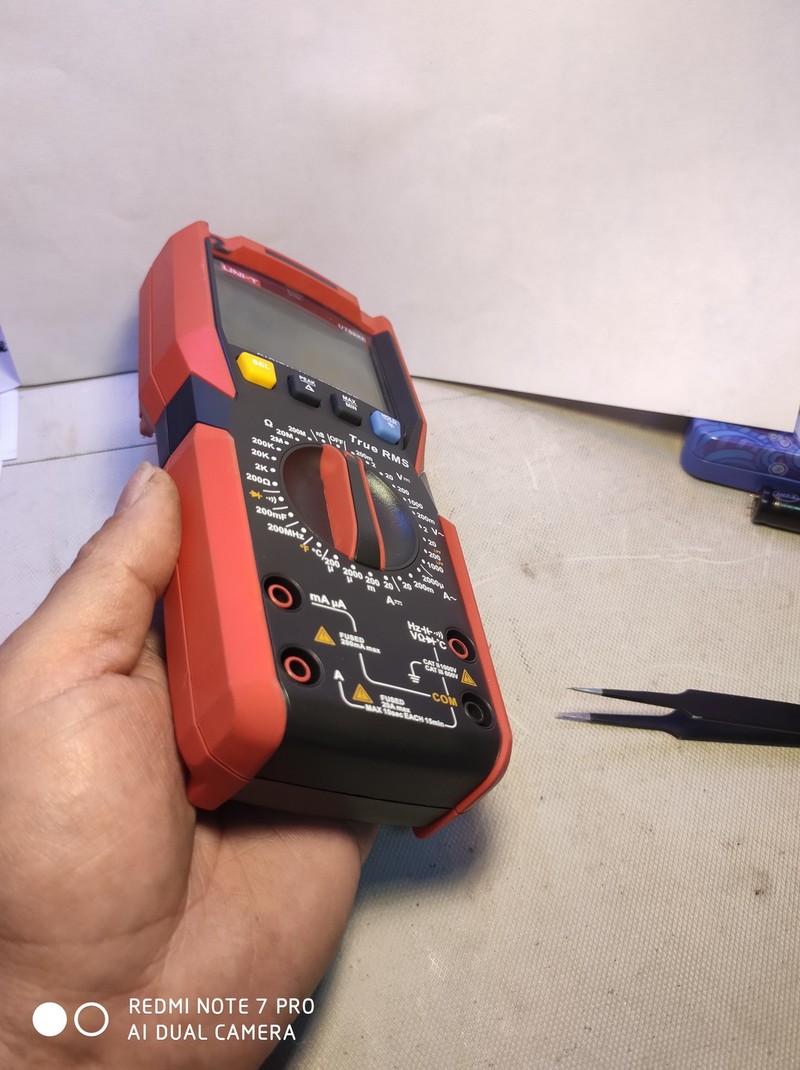

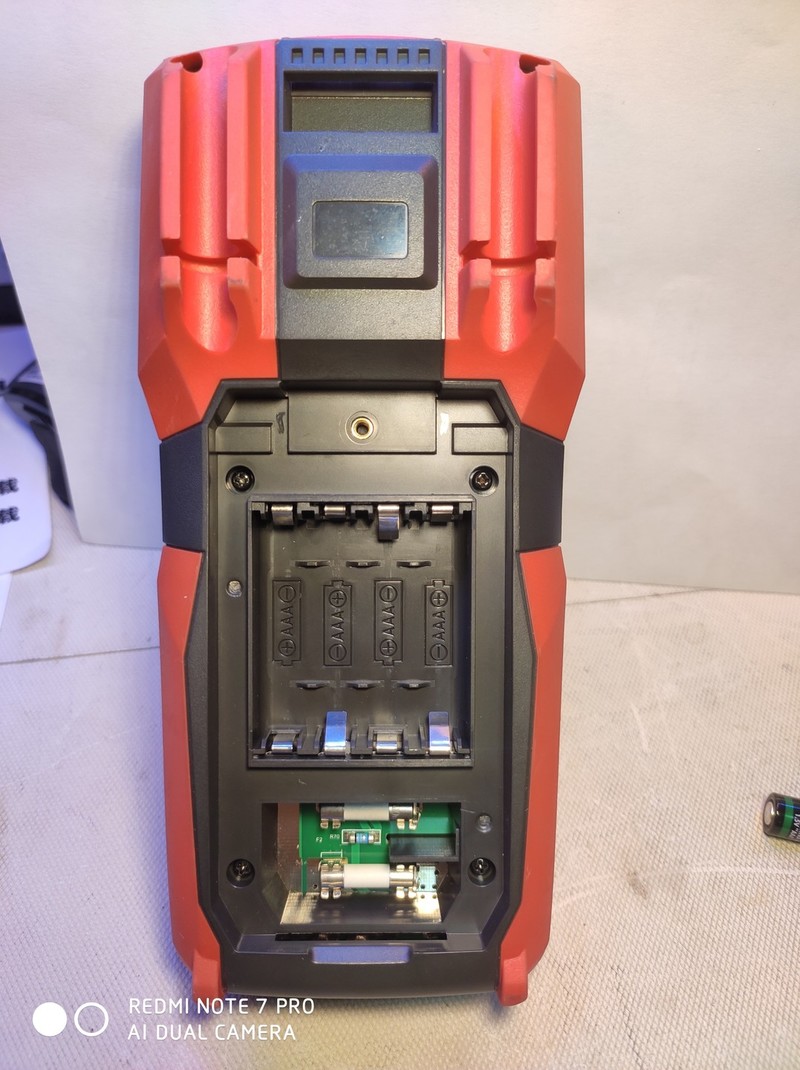

其他角度，使用4节7号电池，看主控pdf只需3v供电，你整4个电池什么意图？更换保险方便了，不用开盖了，，，，














拆开看看

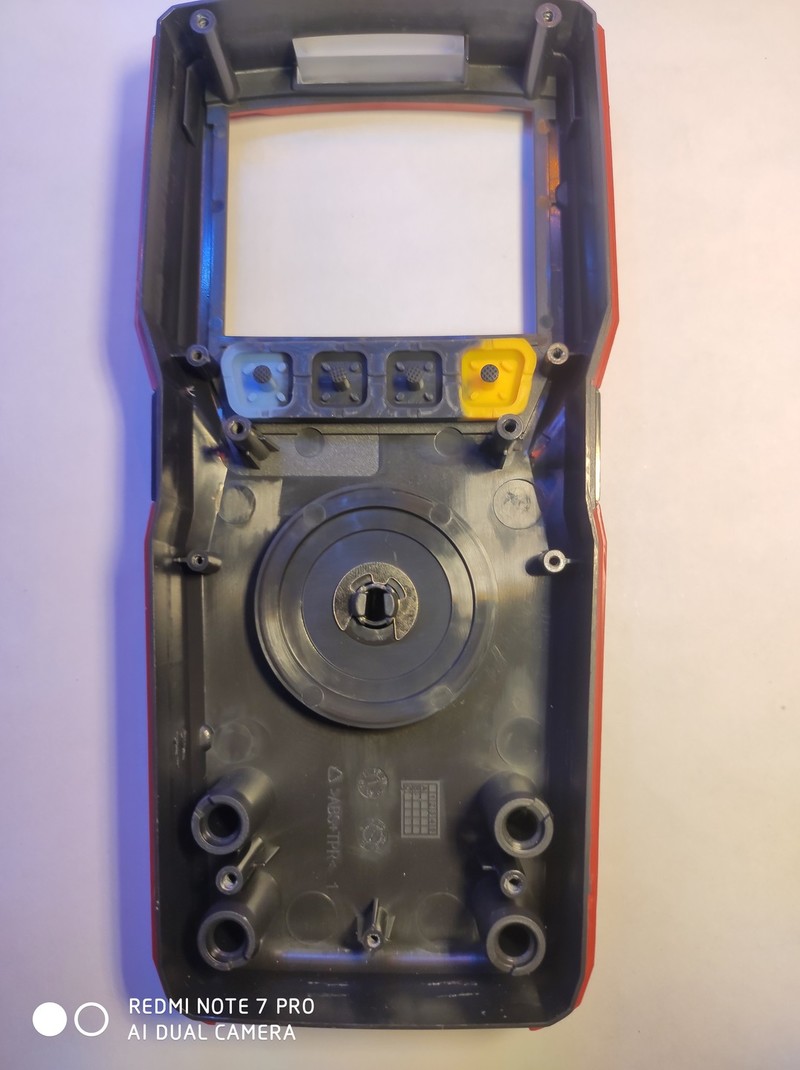

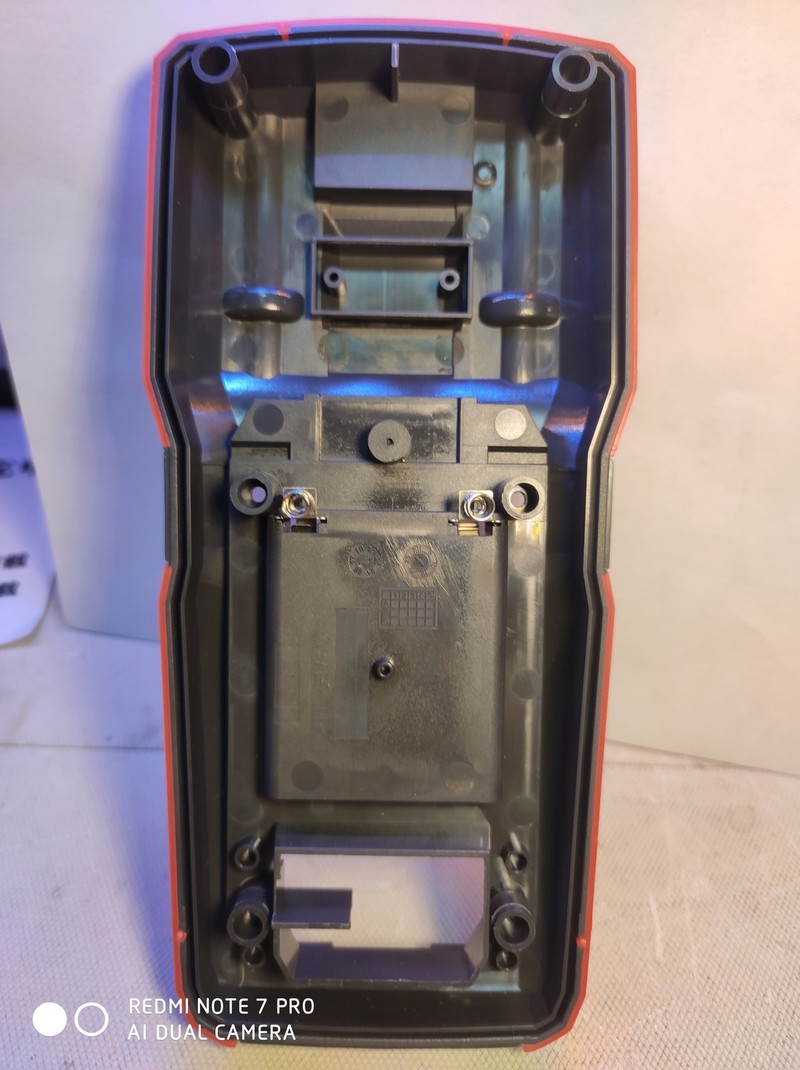

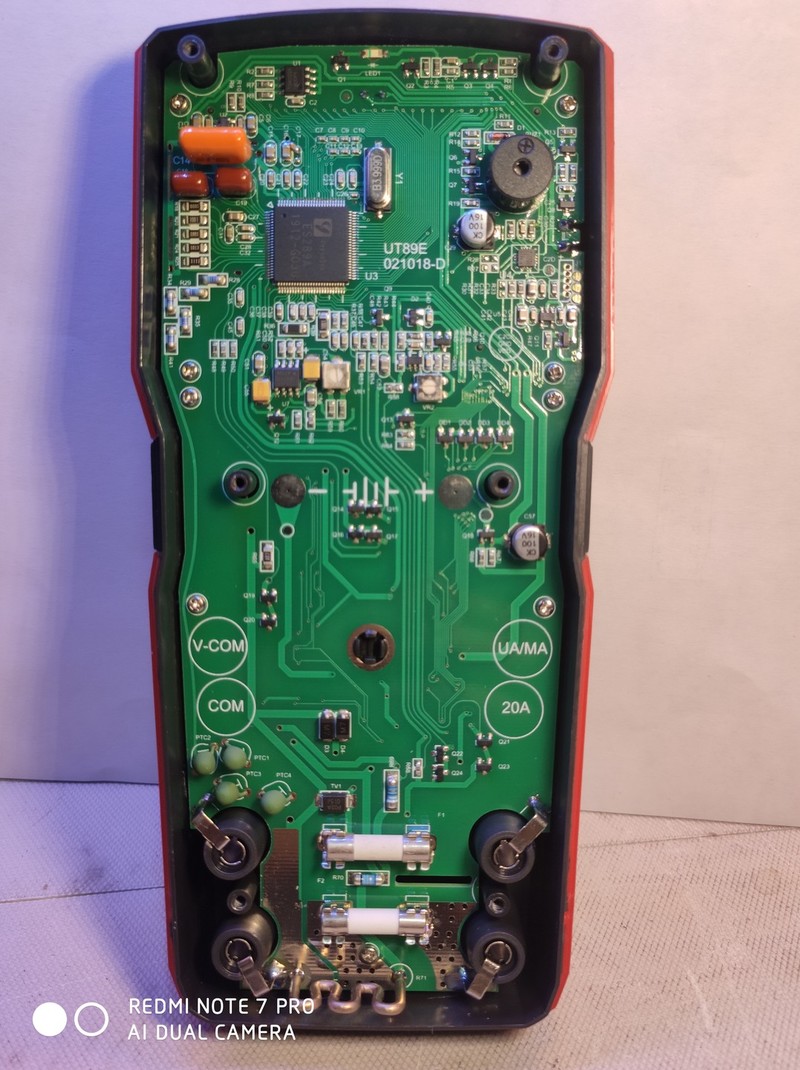

去后壳的样子，一如既往的优利德风格，原件保险都在一面，方便检修及更换保险，不像胜利表非得全拆下来才能更换保险，

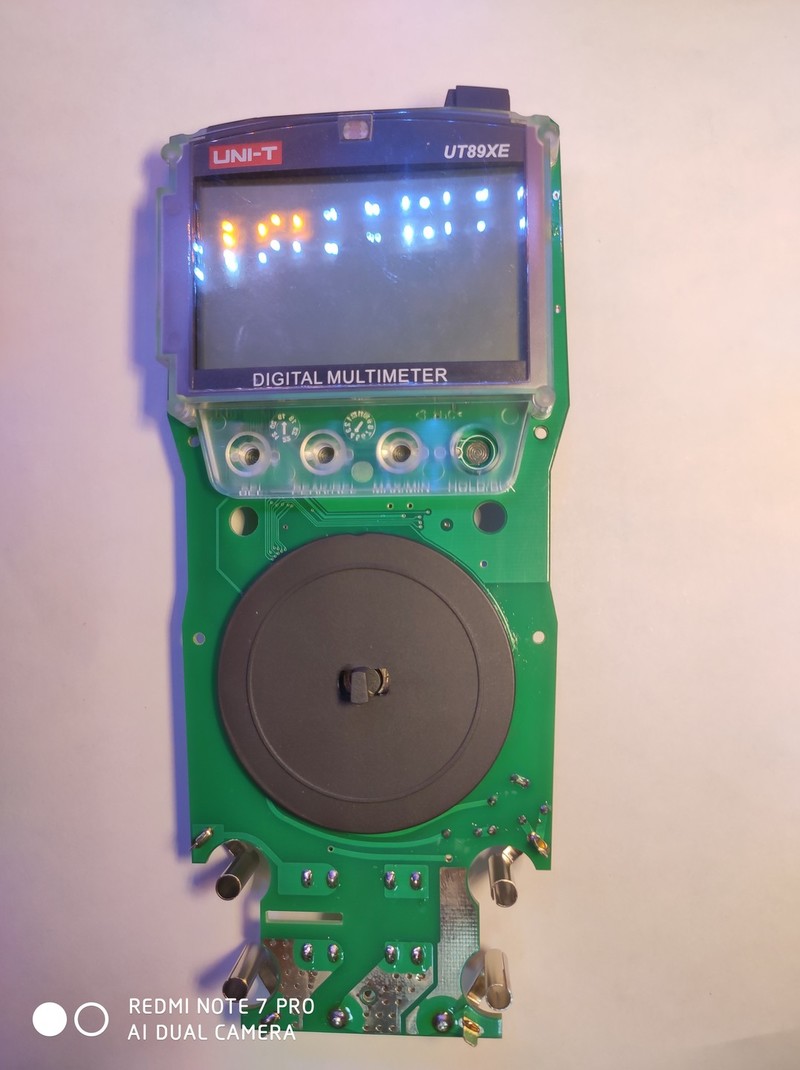

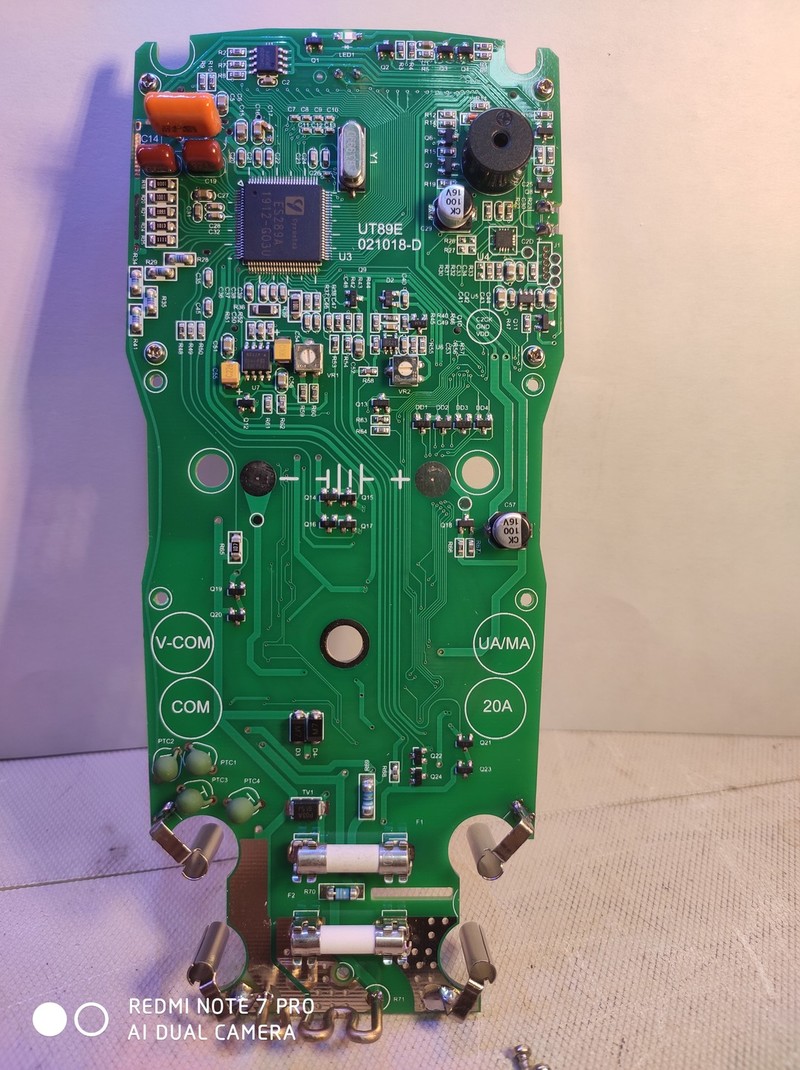

拆下主板，注意，拆主板只需拆下共9颗螺丝的下部分的5颗就行，上面4颗是屏幕组件的螺丝不用拆

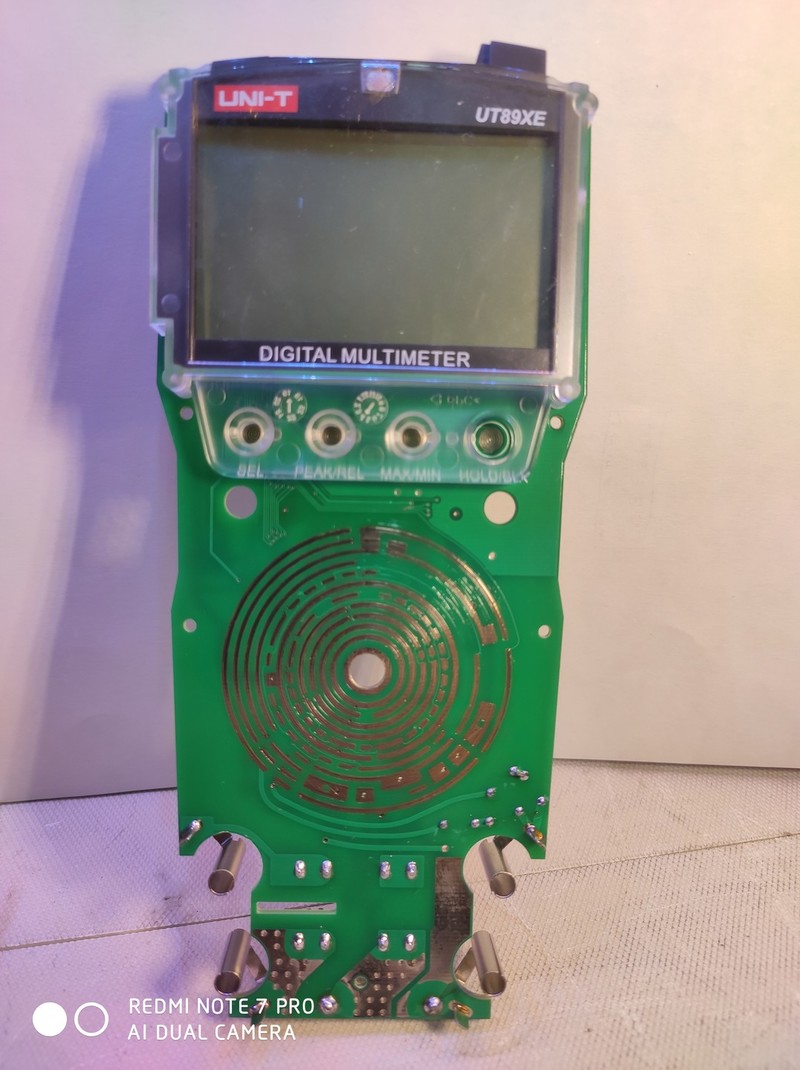

拨盘结构，类似胜利86e的结构，但是拨动手感比86e好很多，我感觉与福禄克187差不多，

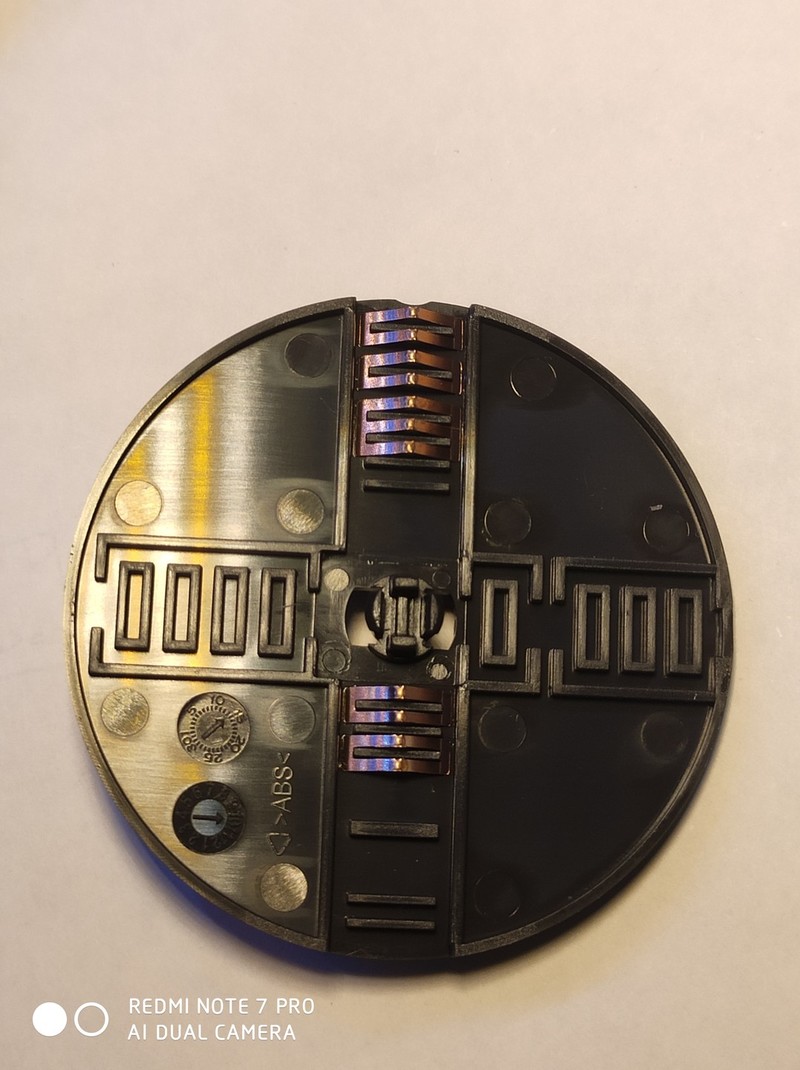

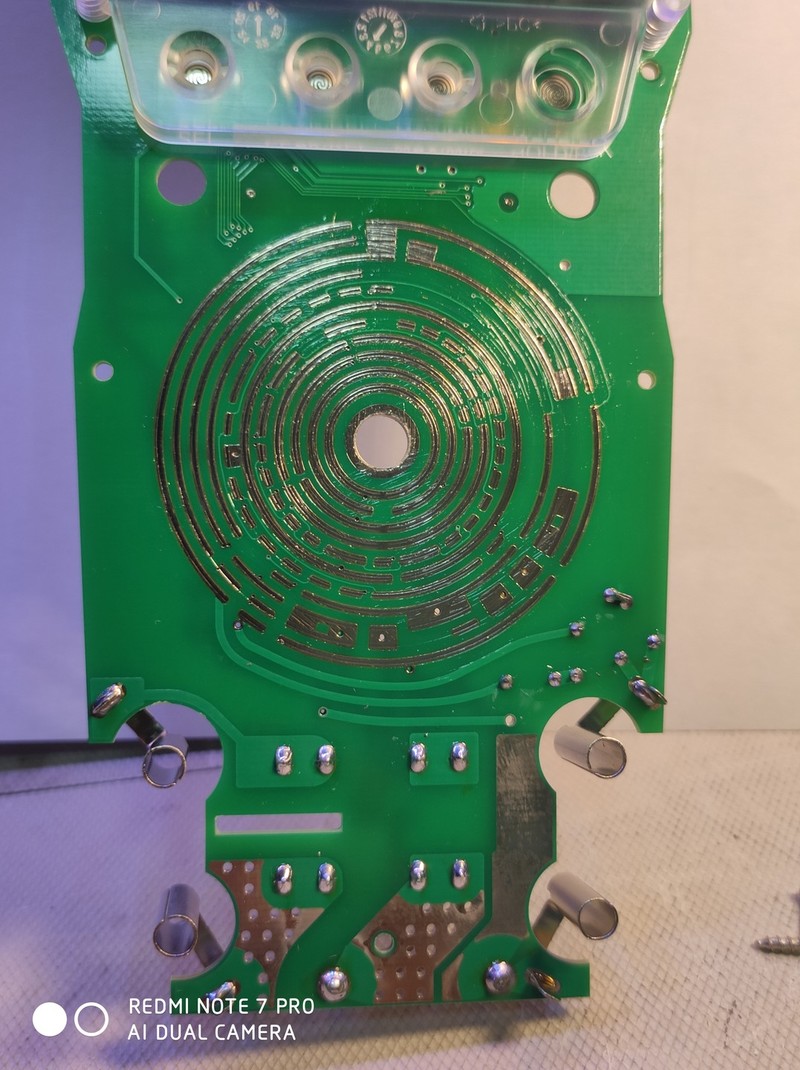

拨盘关机状态，触点程垂直状态，如图所示，PCB上润滑脂很多，就不用另外涂抹保养了，，，

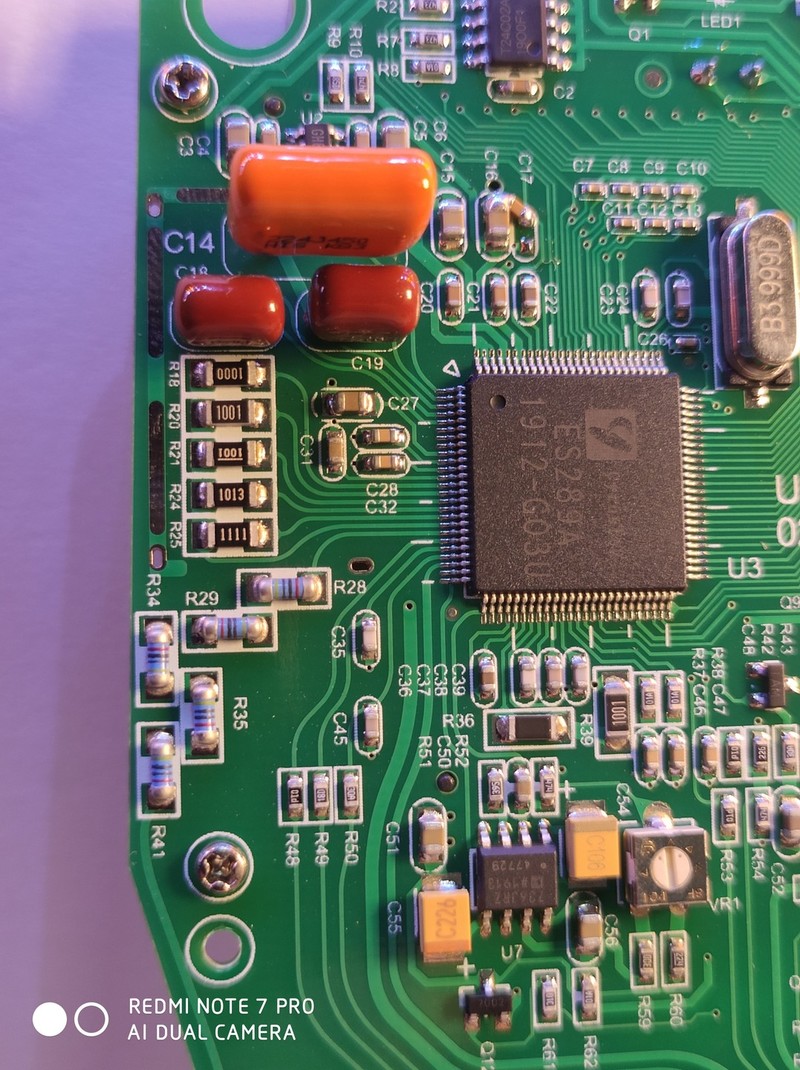

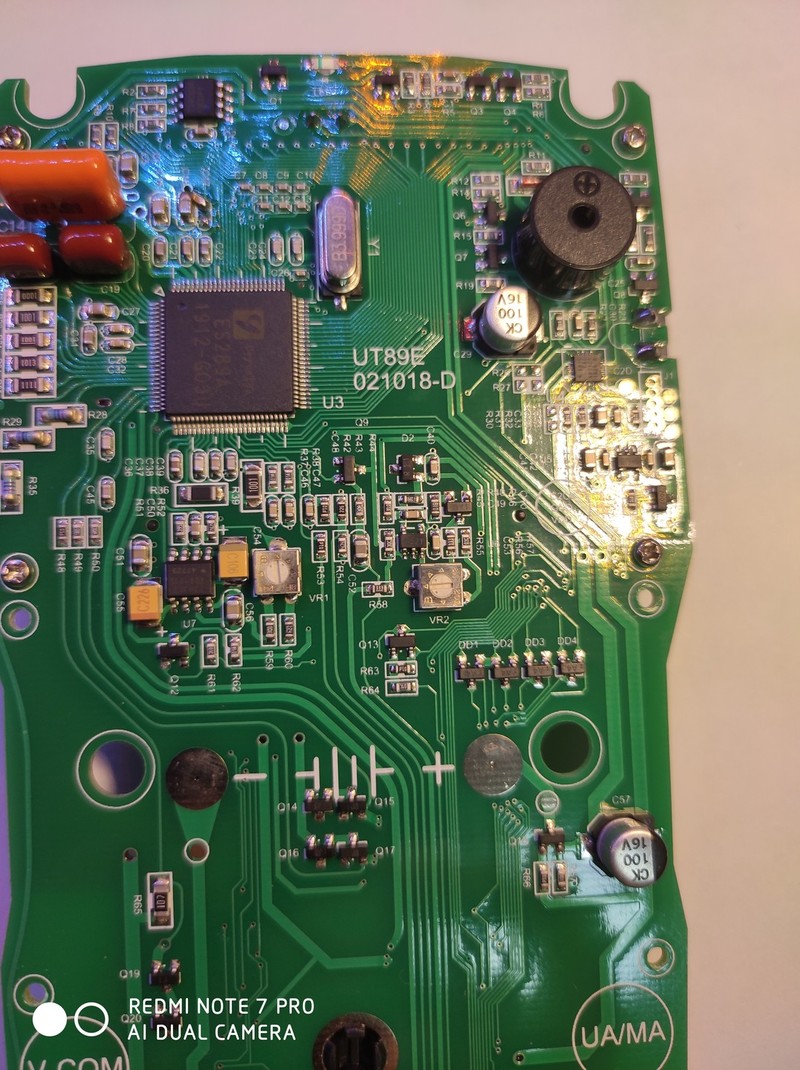

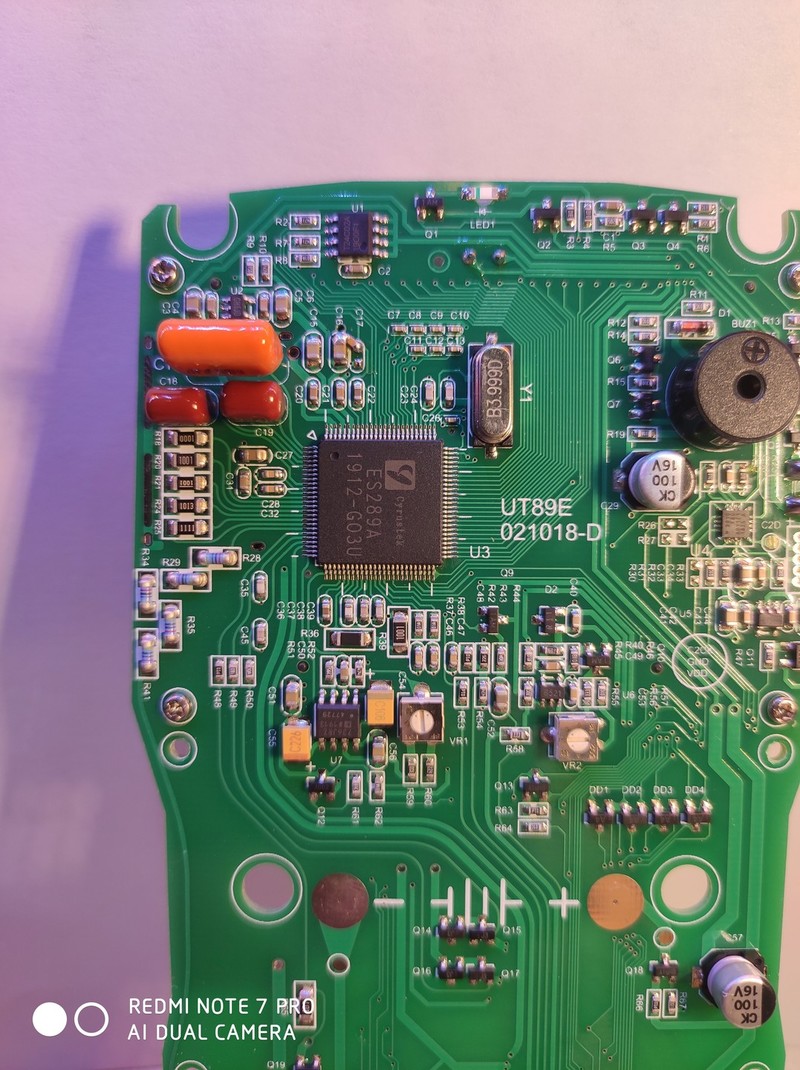

承永ES289a主控，查官网没有289a的pdf，只有289b的pdf，估计设计规格参数差不多，最后有es289b的pdf规格书供参考




主控上方有一电容不知道为什么这样，

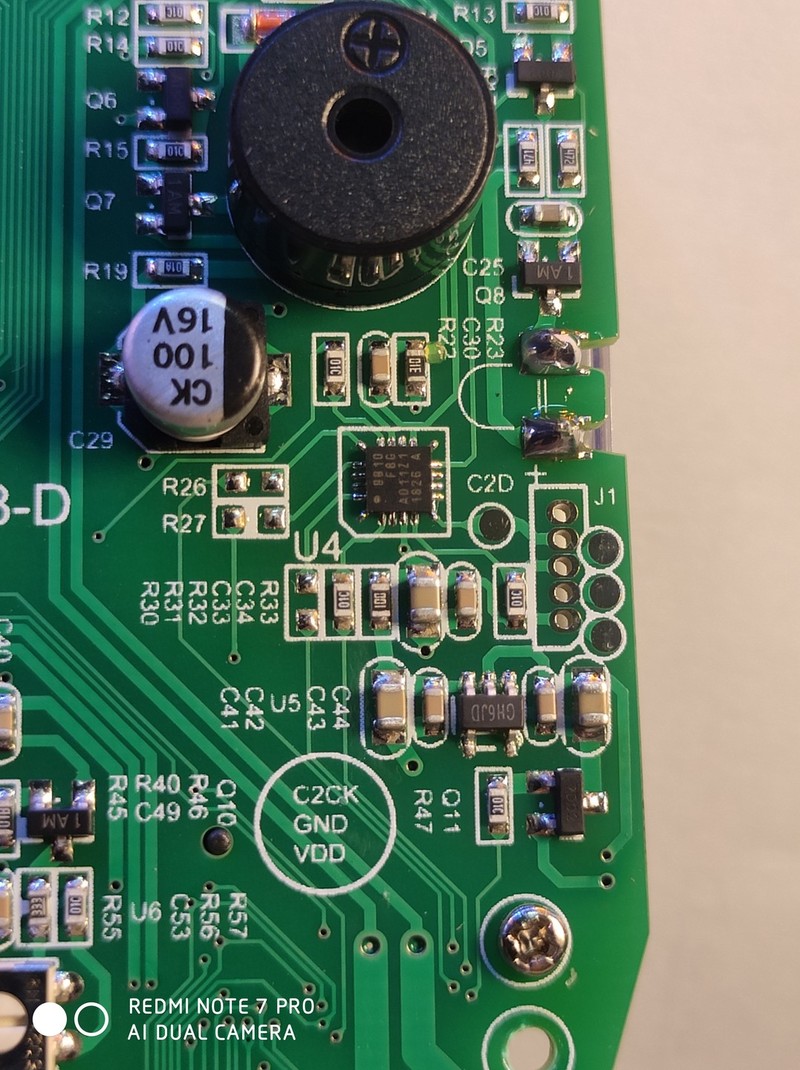

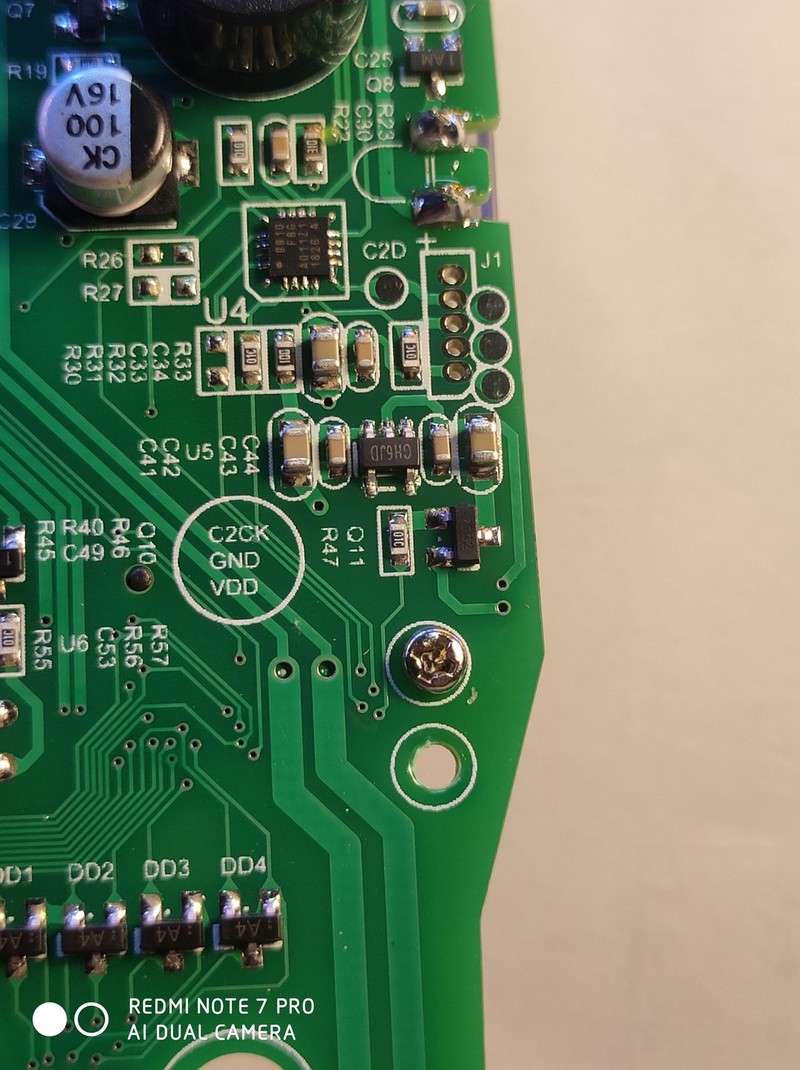

蜂鸣器下方的ic，看不清楚型号，对比pdf规格书应该是应该单片机，用于切换功能

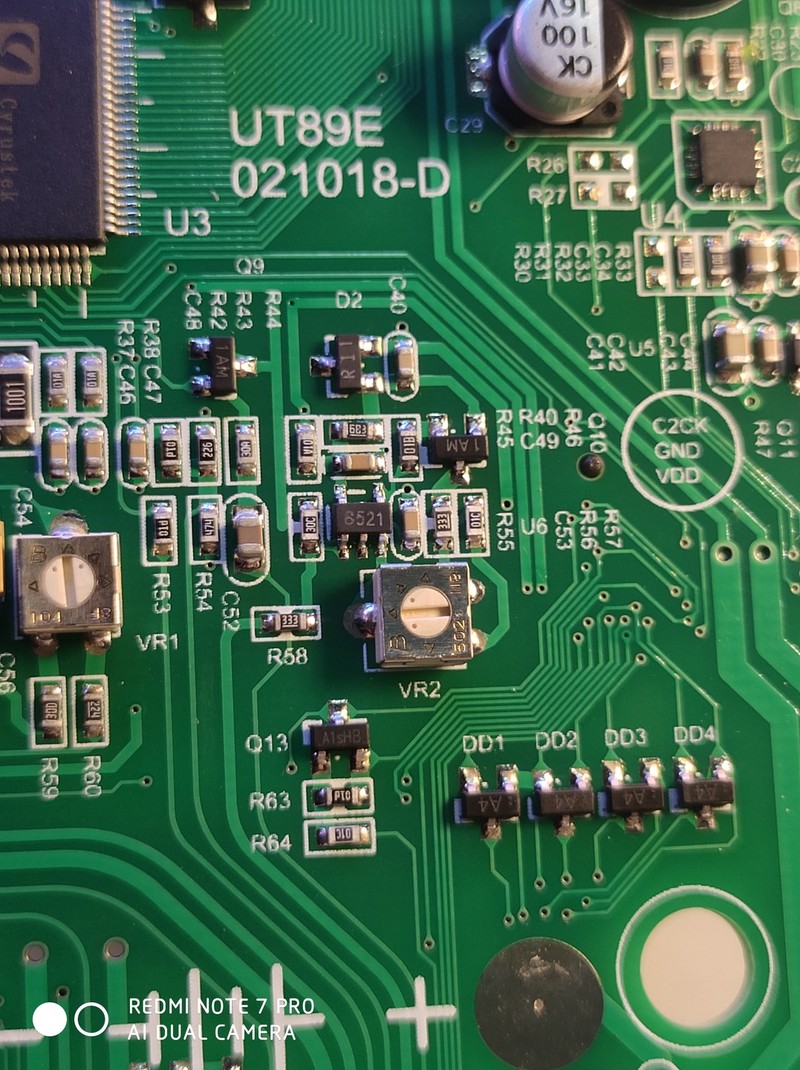

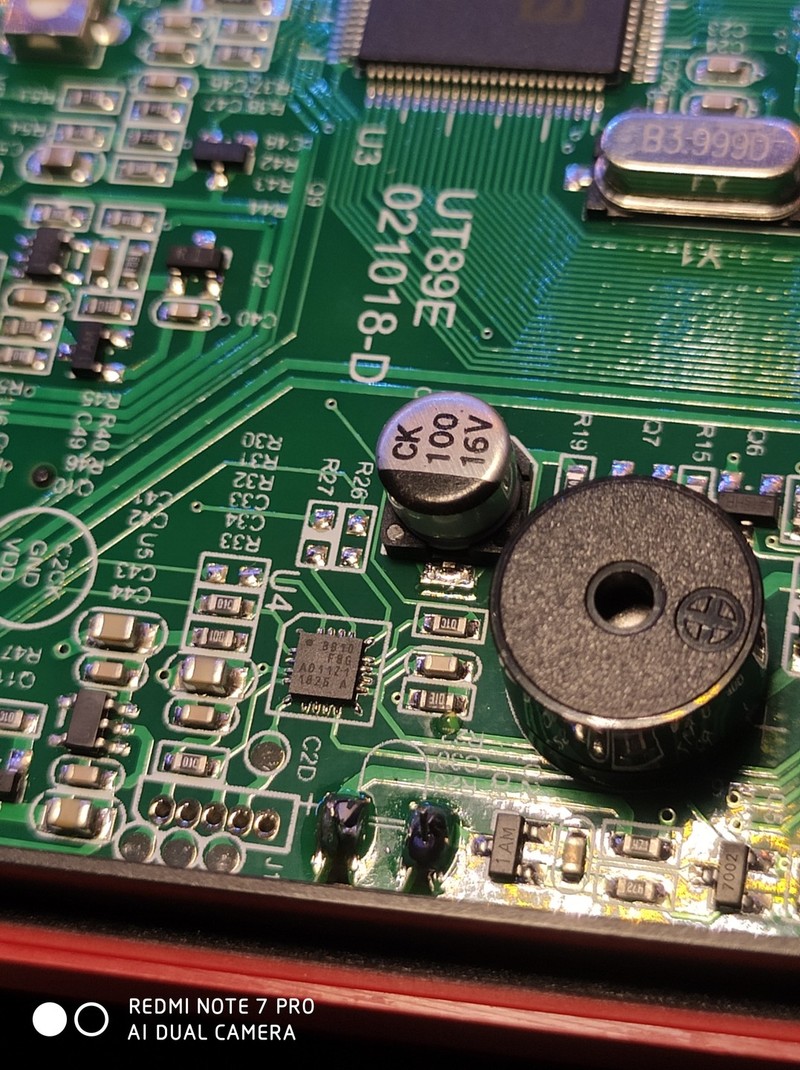

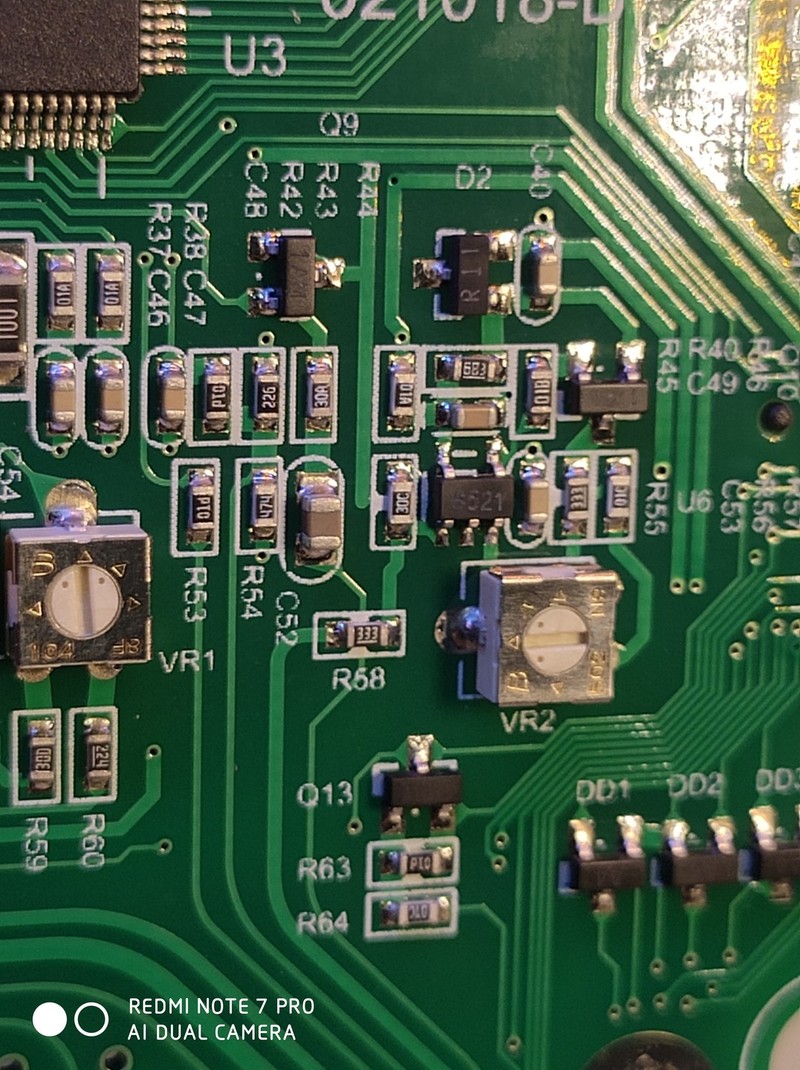

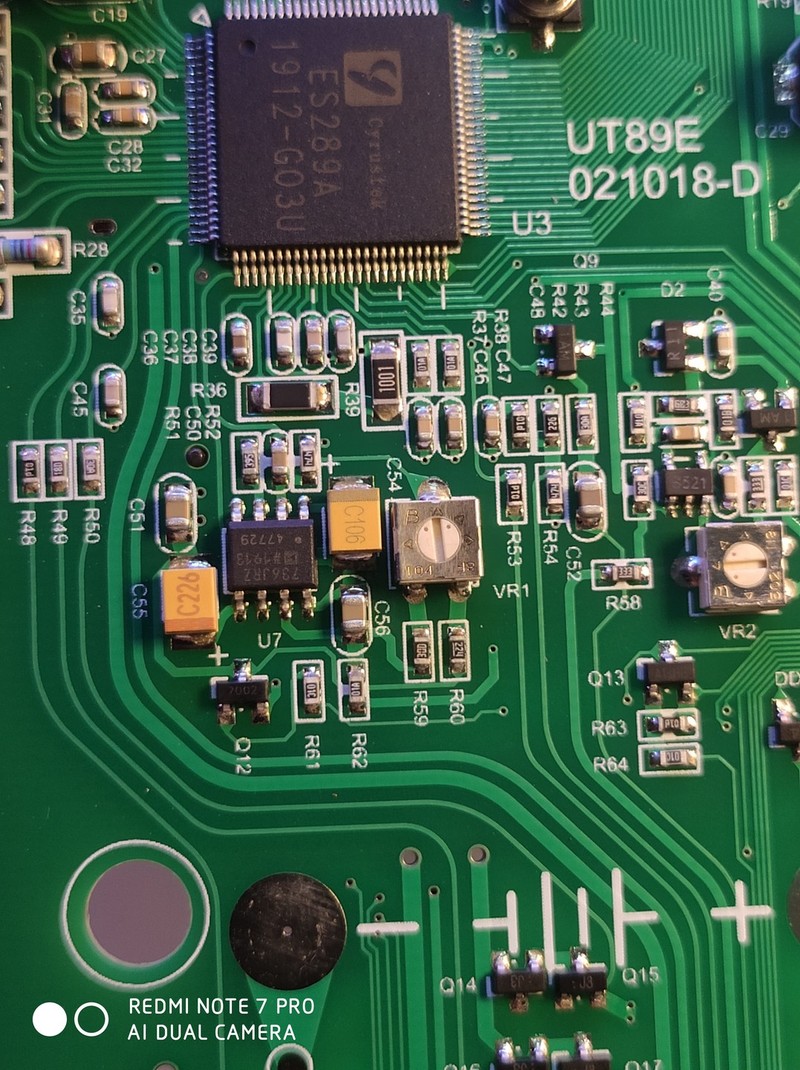

736 真有效值ic，旁边第一次见这种可调电阻，一个104，一个502，这2个电阻貌似调校ac真有效值方面的功能

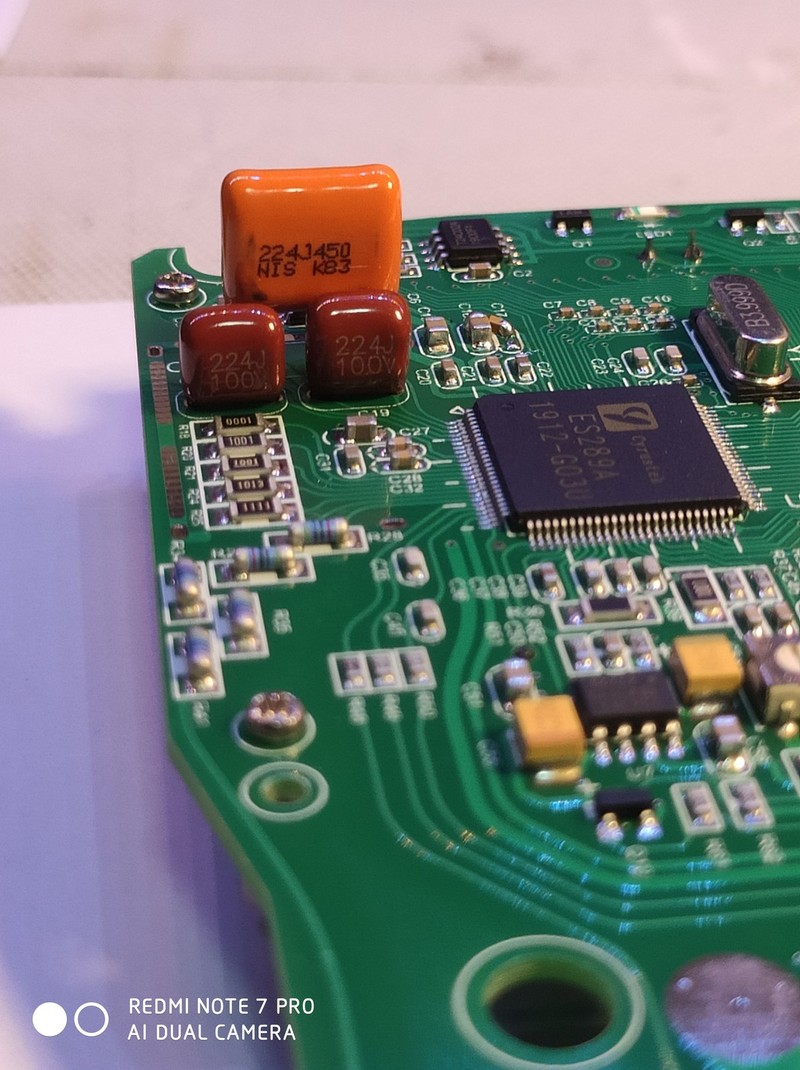

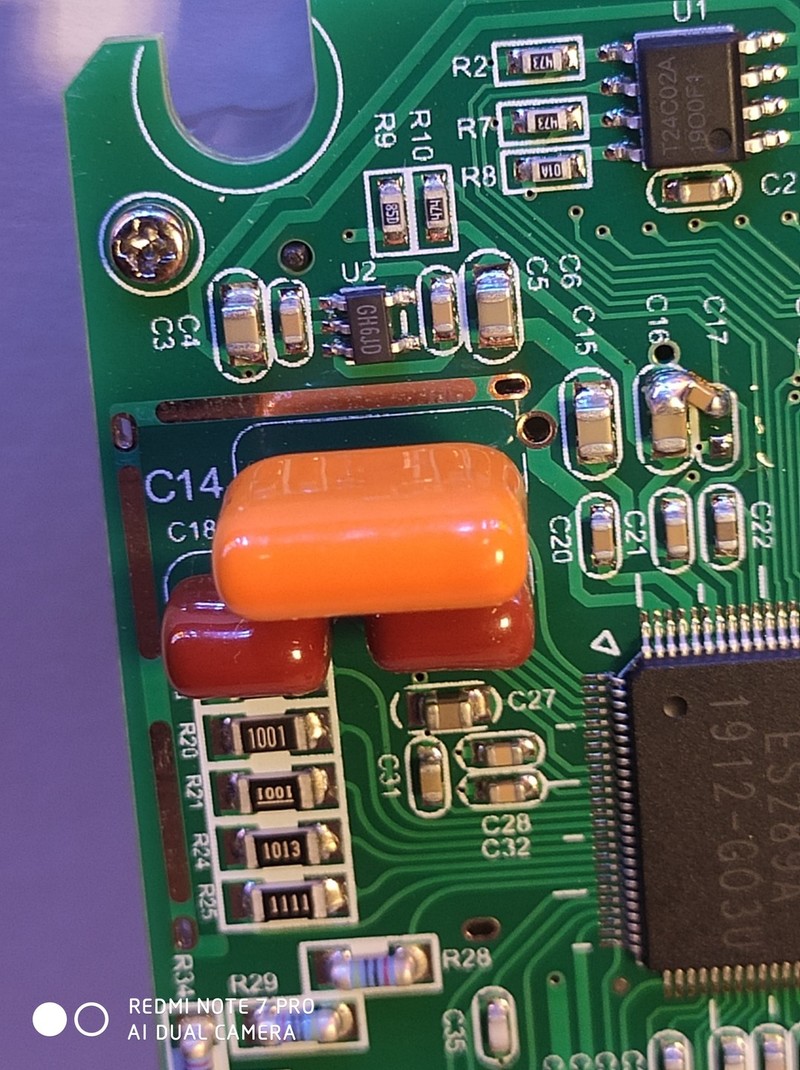

积分电容，主电容提高了耐压值，可能厂家看到我们在61e上折腾积分电容提高线性所做出的改进吧，，，





分压电阻及精密电阻

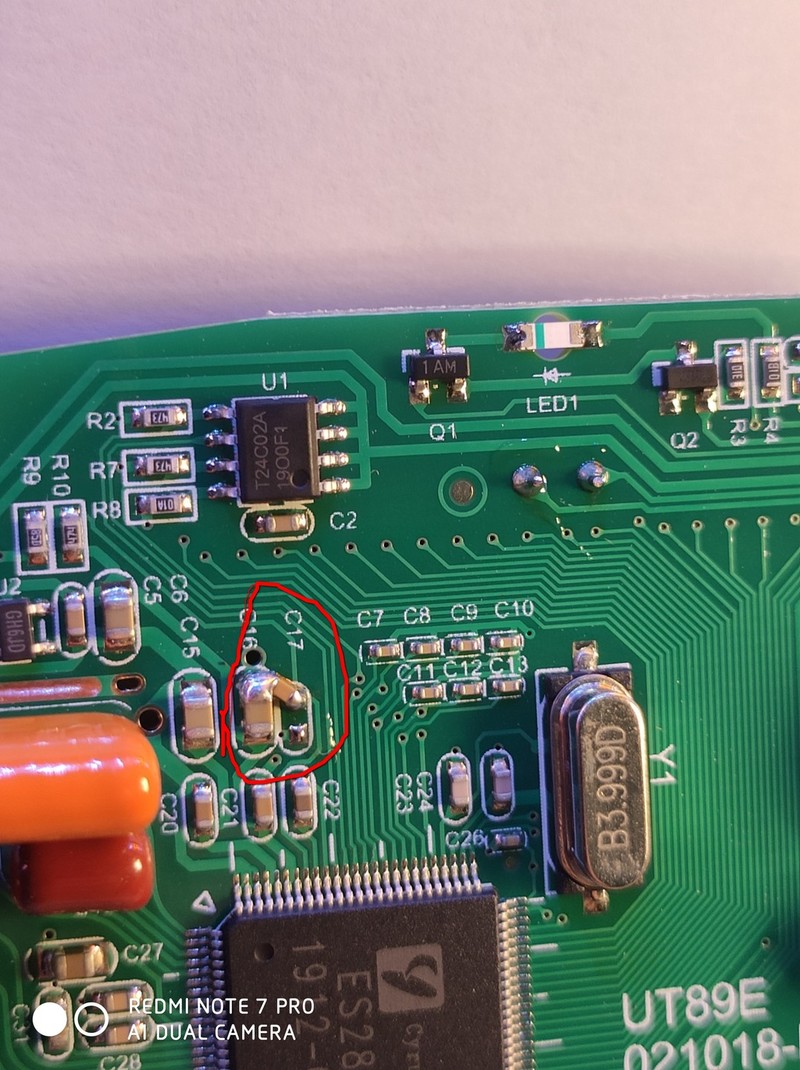

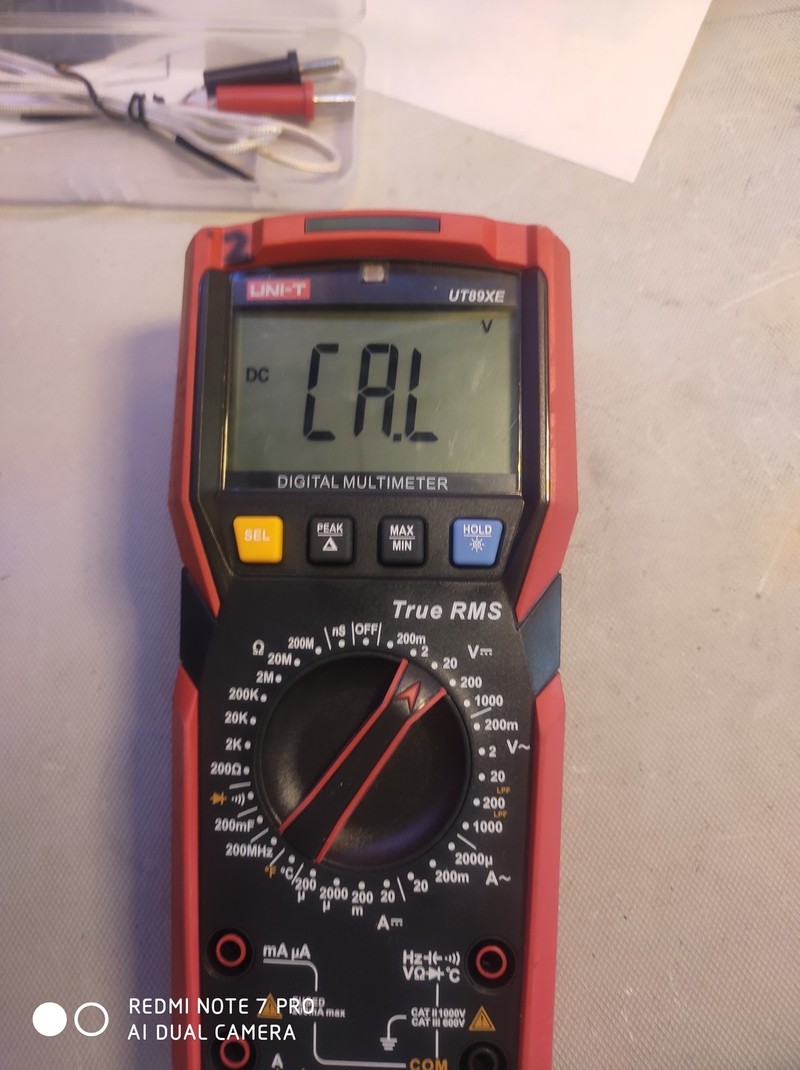

3.999晶振及24系列存储ic，侧面说明这个表是软件校准，pdf上也标有校准短接点，但是我没找到，及有可能支持闭壳校准，测试通过组合不同的按键能显示 cal 字符，至于是不是校准界面及如何校准需进一步测试，只能以后有时间再搞了，，，

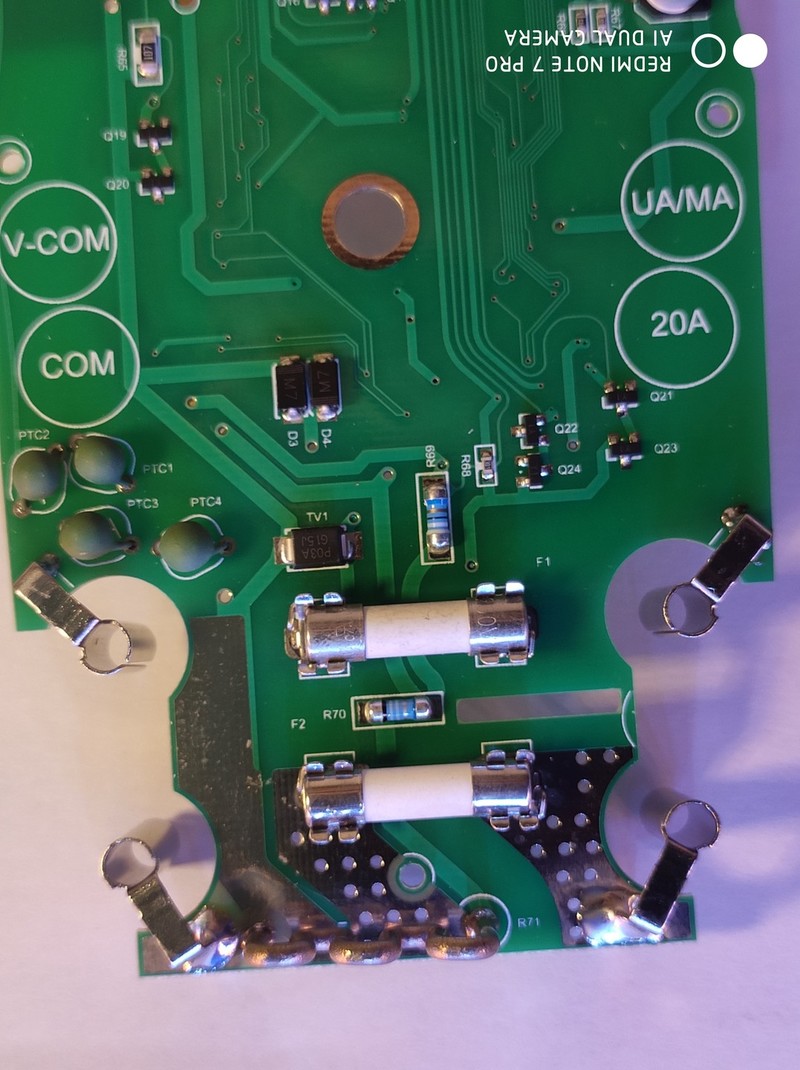

小陶瓷保险管，PCB及后盖有隔板把2个保险做一定的隔离措施，

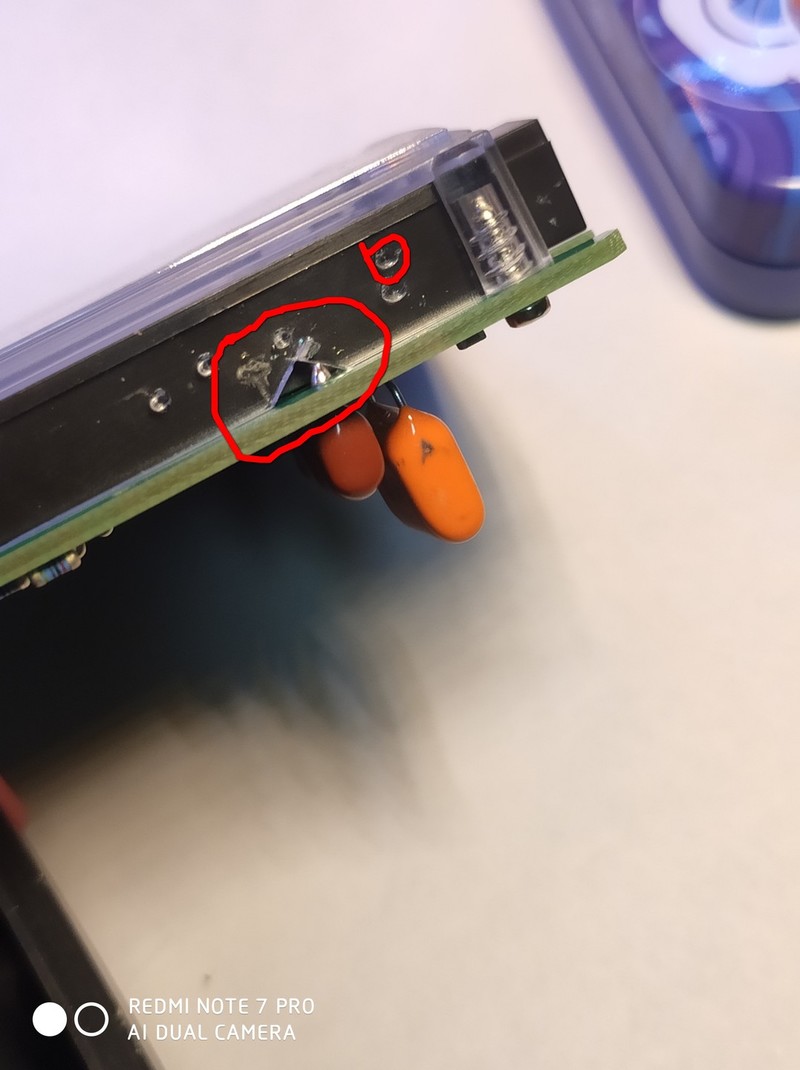

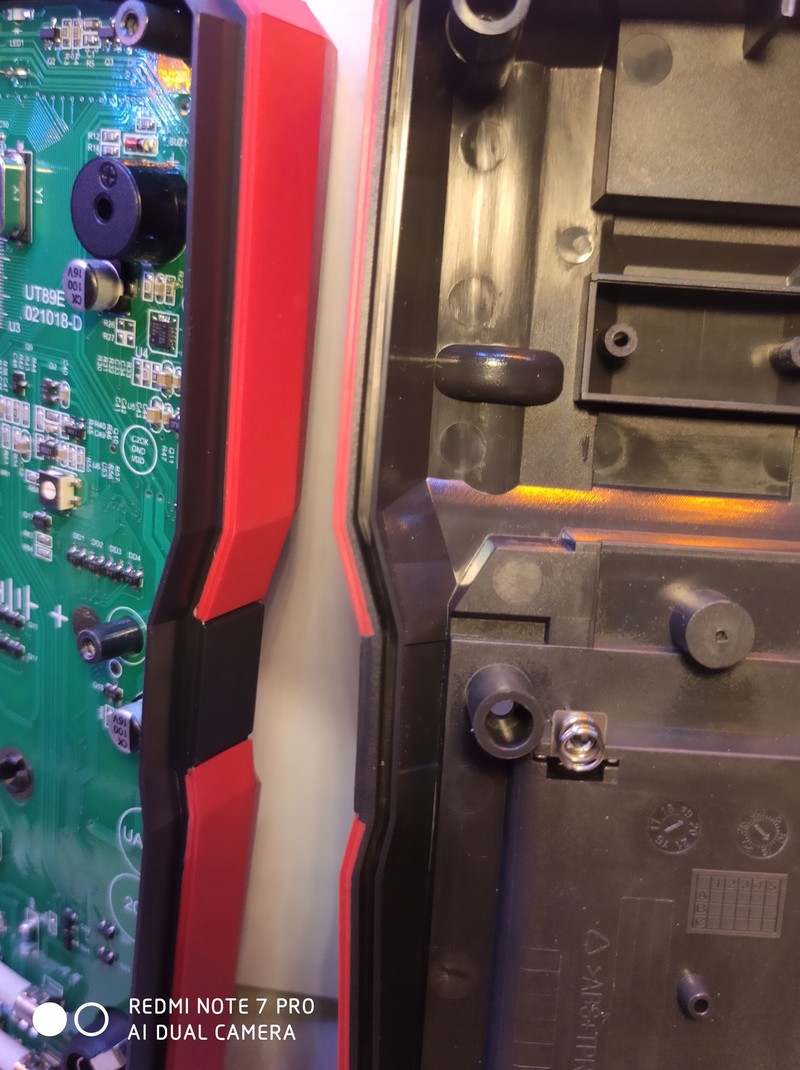

屏幕罩，侧面有修整的痕迹，不然就与积分电容引脚有冲突，不知道正式版是什么一个情况

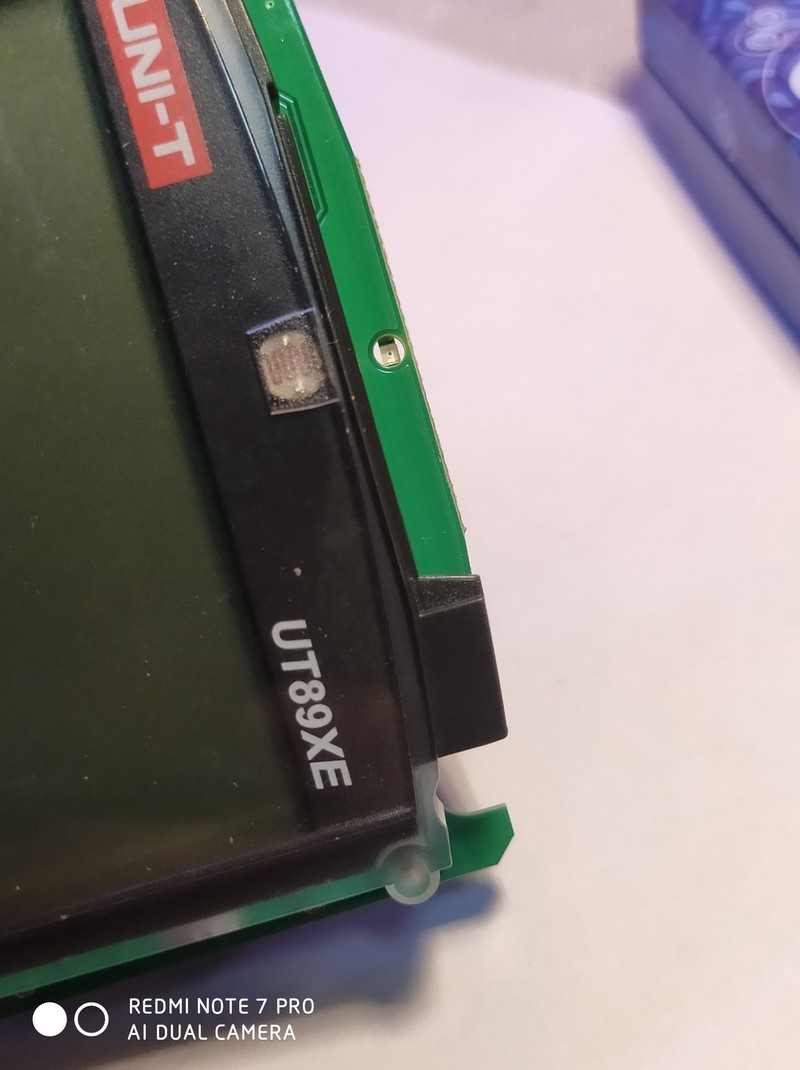

自动背光的光敏电阻及LED指示灯，LED指示灯单红色，没有像89x，89xd的三色设计

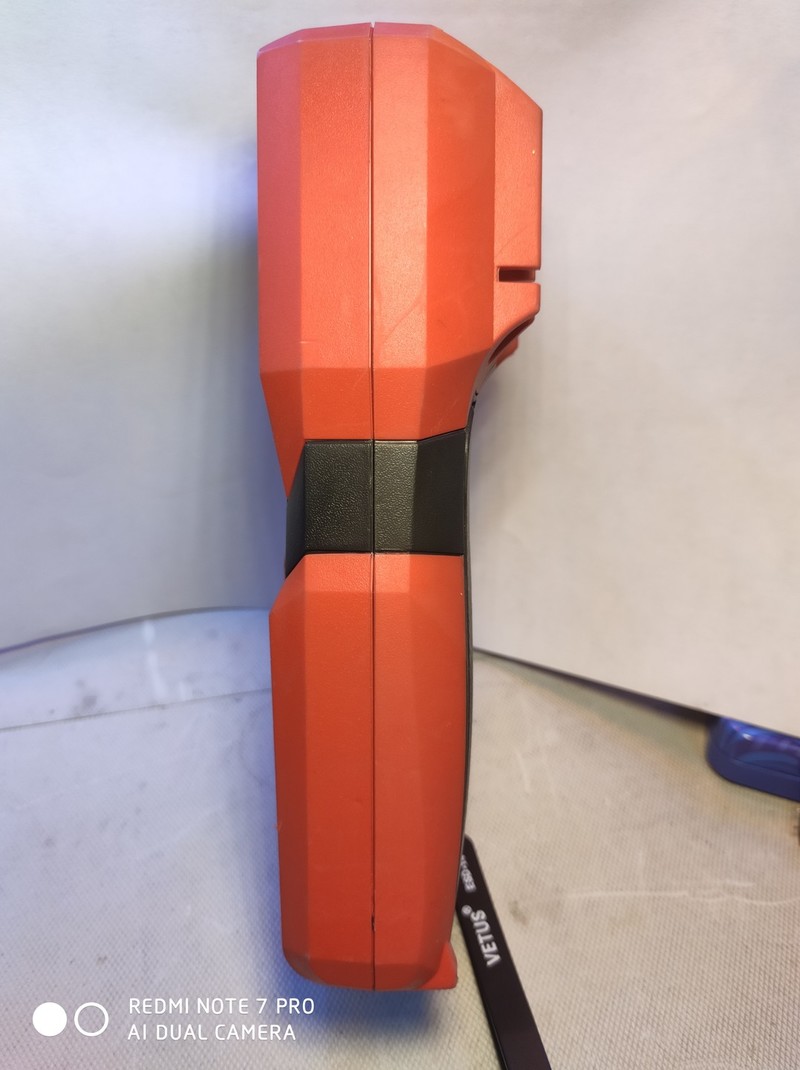

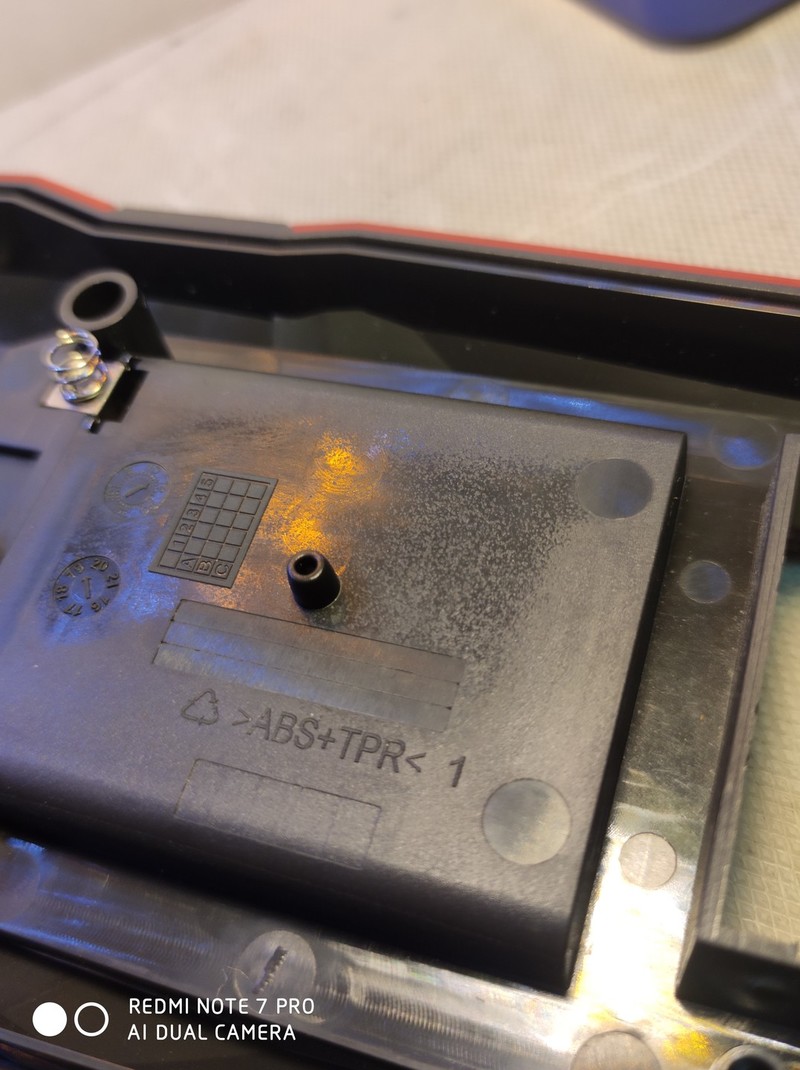

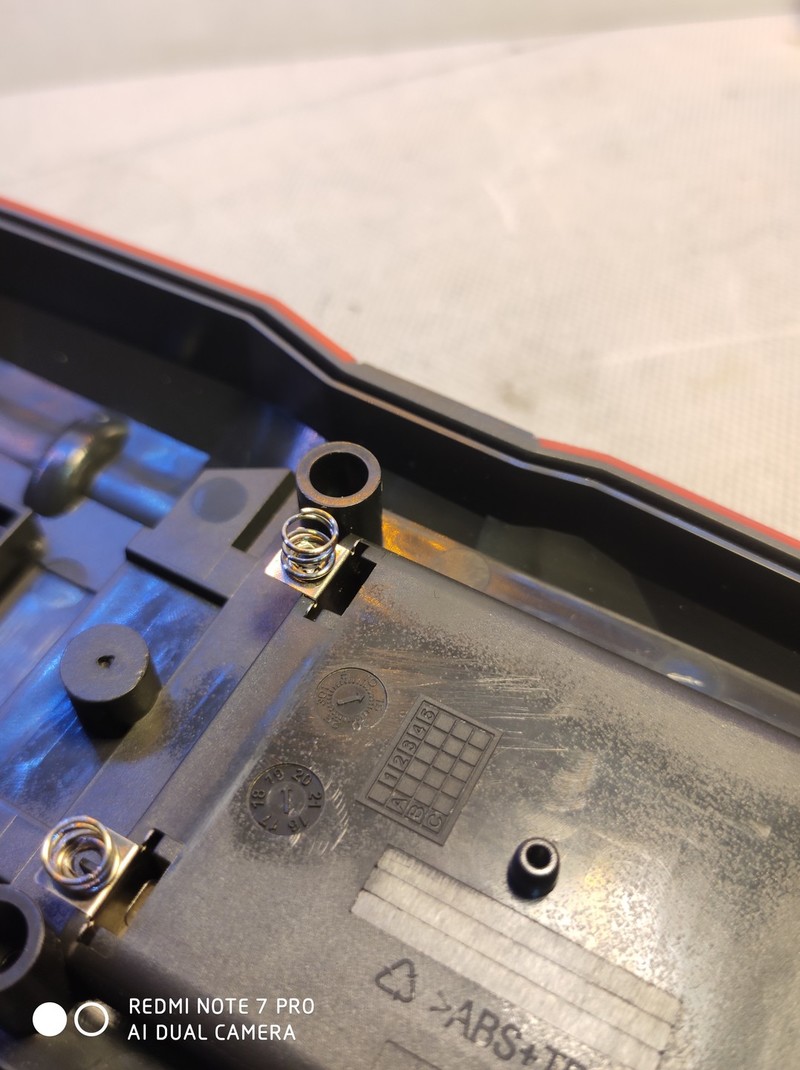

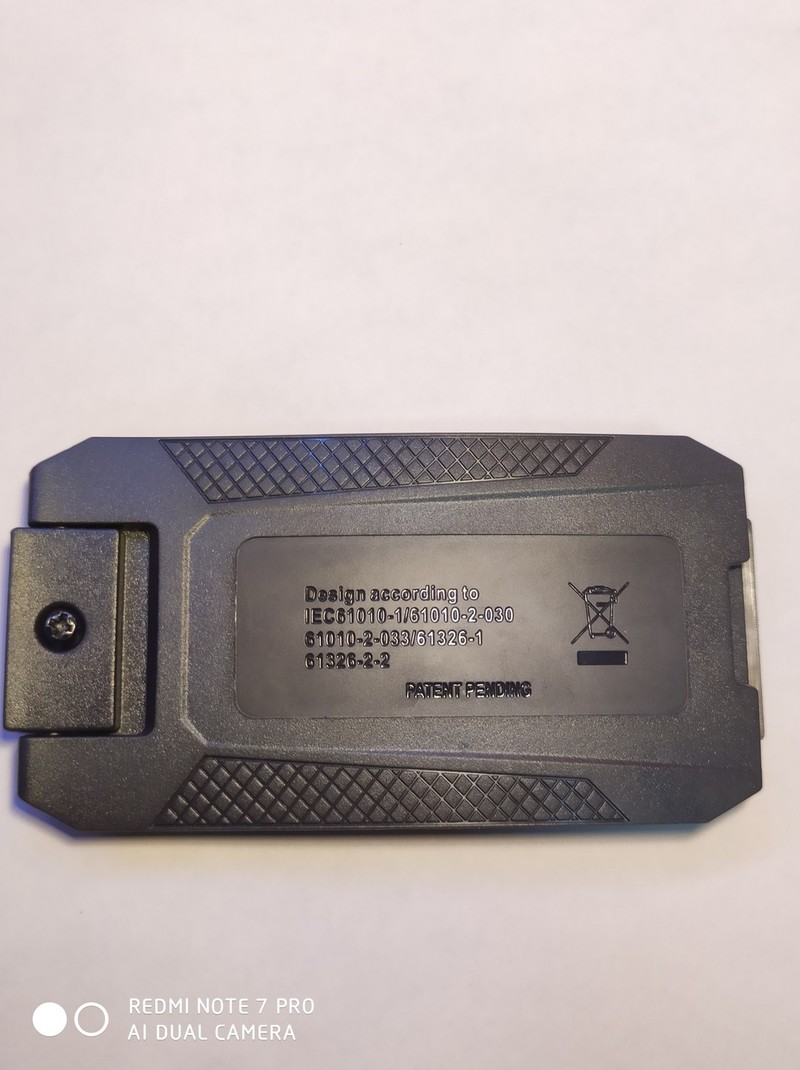

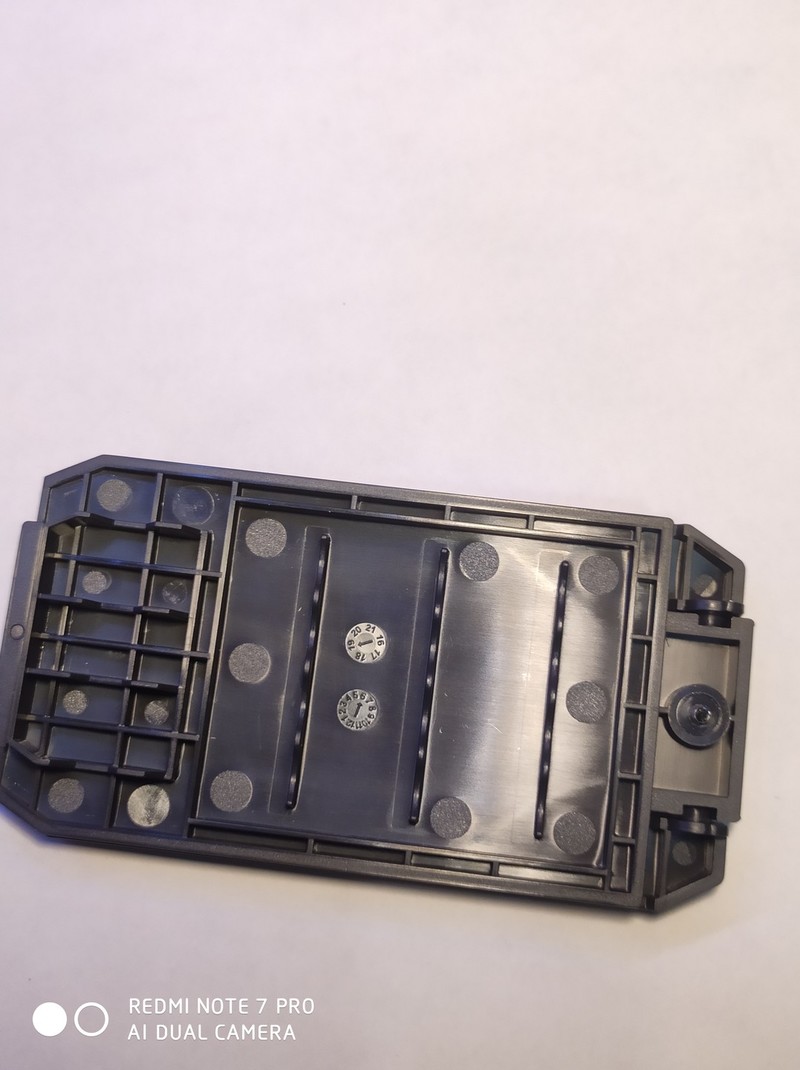

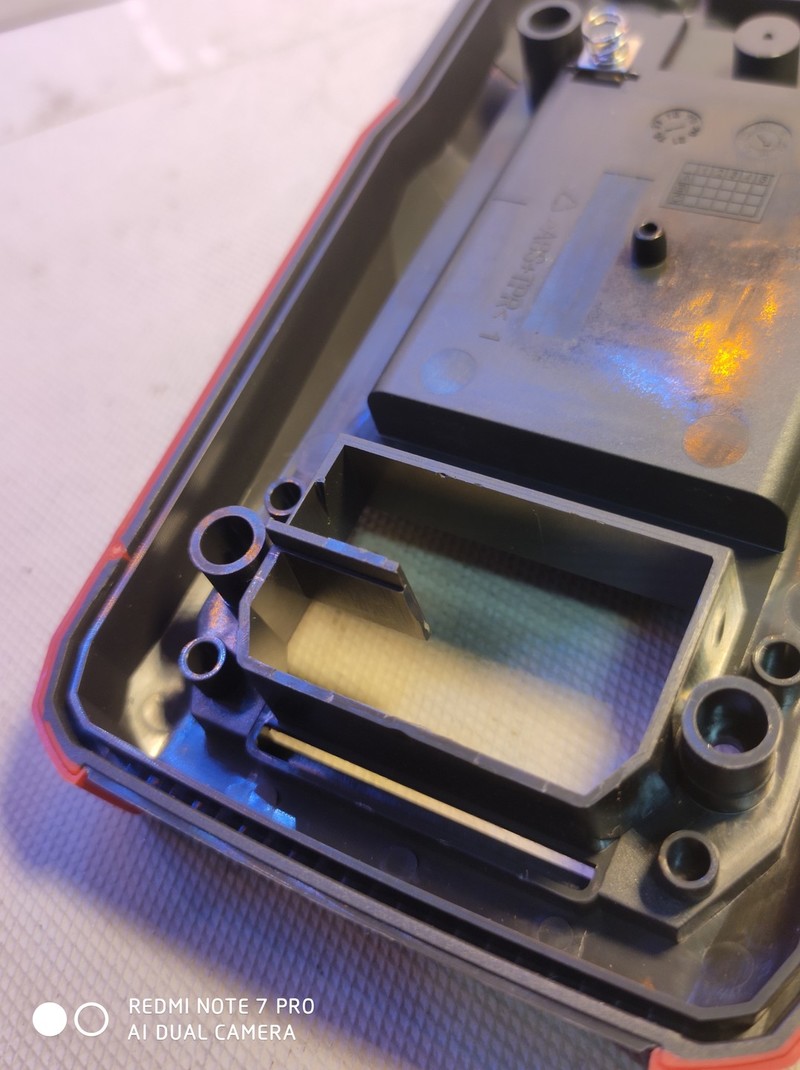

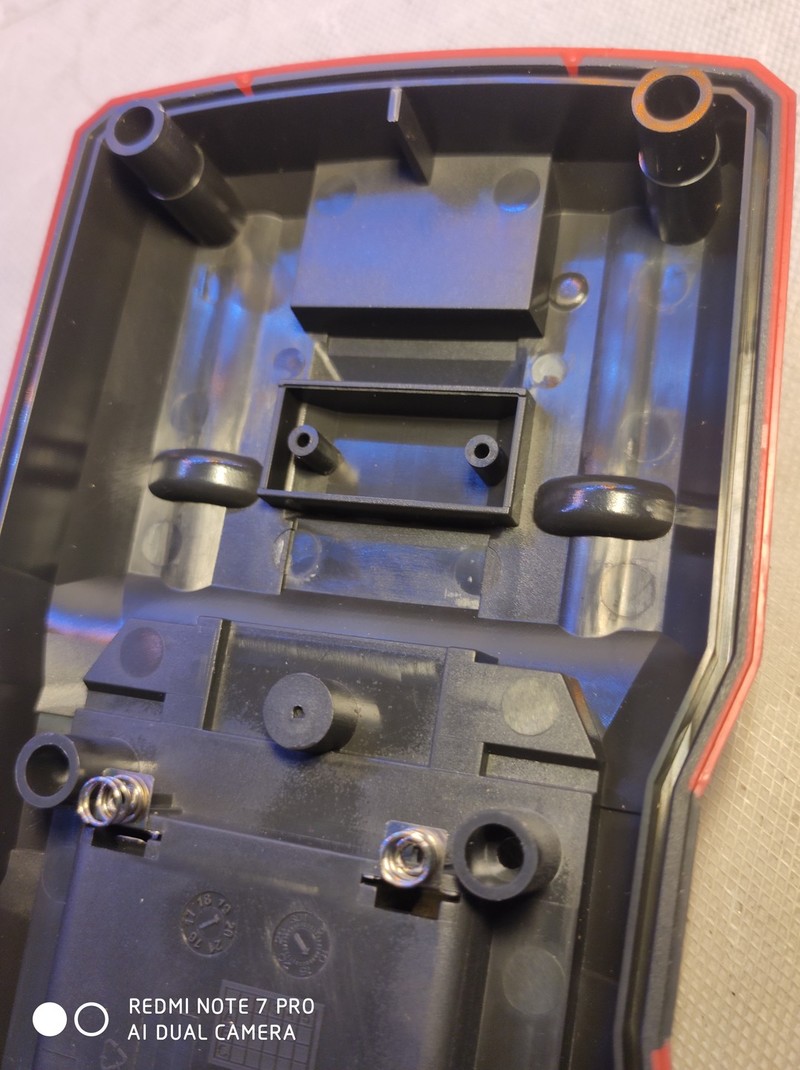

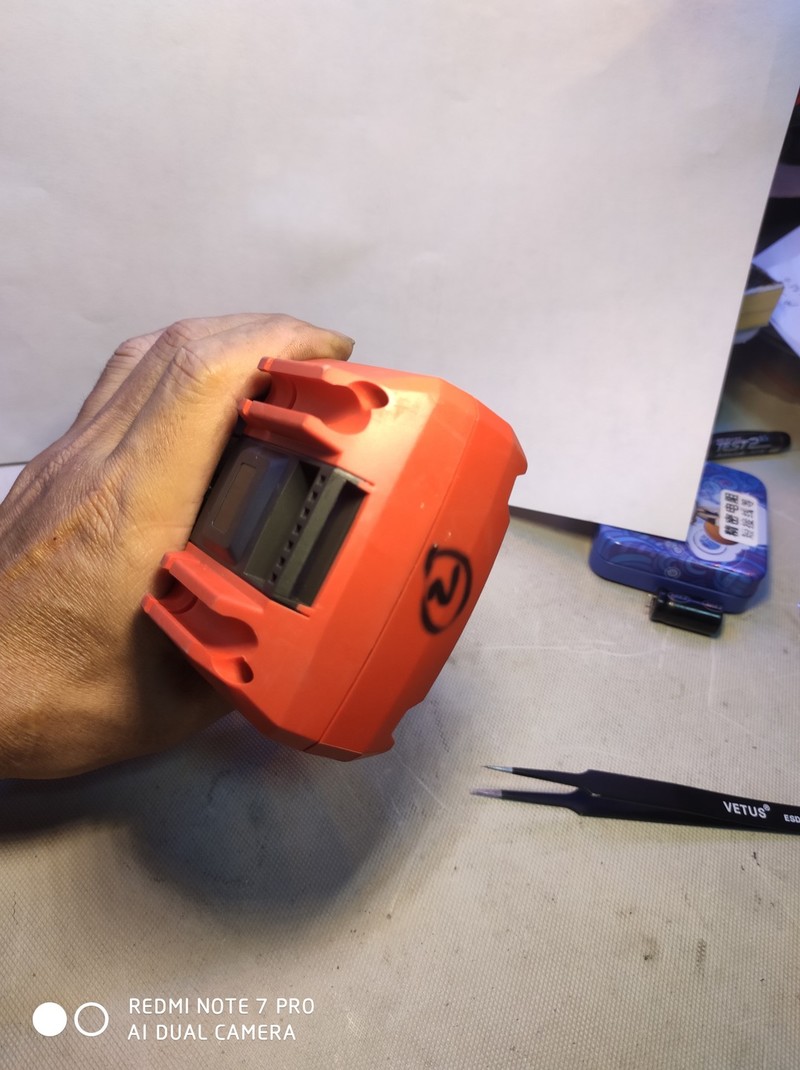

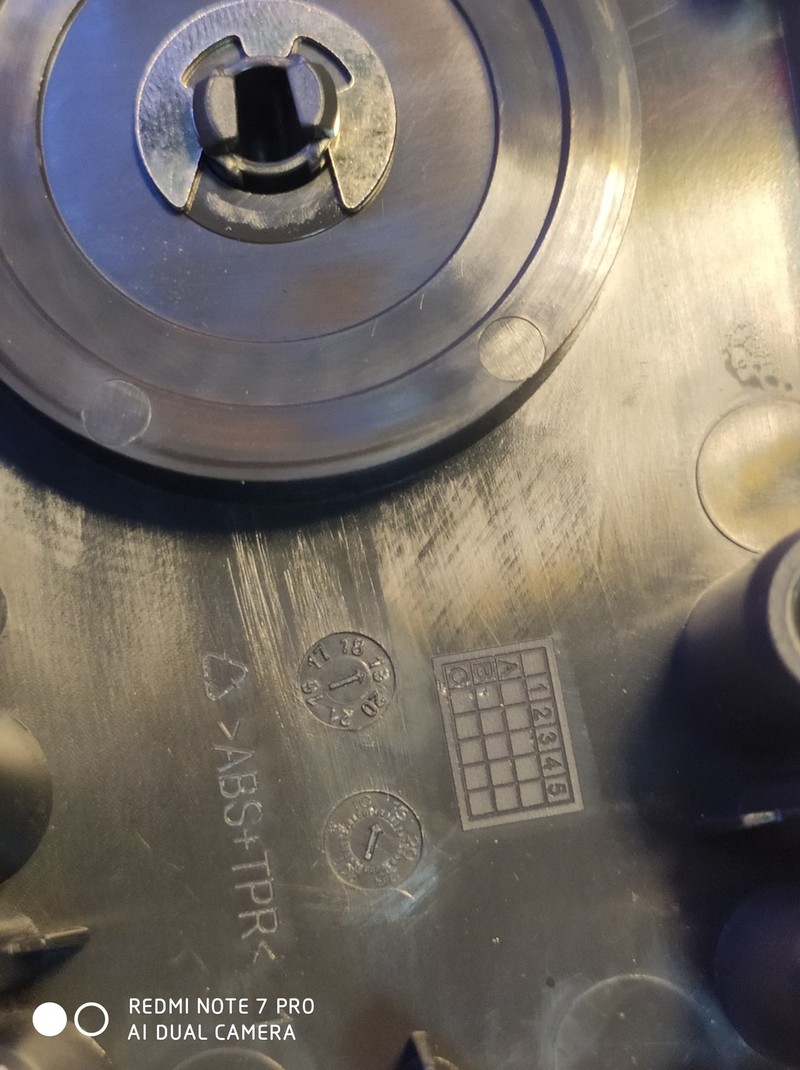

后盖细节，中间貌似设计有个强磁铁安装槽方便磁吸悬挂使用，但是没有，不知道正式版有没有，电池触点是2个小弹簧，4周u槽设计，前后盖卡合，这样设计防尘防水效果非常不错，吐槽一下，虽然是双色注塑工艺，1米跌落设计，但是我感觉那个黑色塑料壁厚不是太厚，没有扎实的感觉，手感没有ut61e实在，精细程度也不及61e，，，，




拆到这来结束，下面对比测试，可能是测试版的原因，有些档位精度不是太完美，不过能闭壳校准的表，精度不是太重要不用在乎，想校就校，，，，

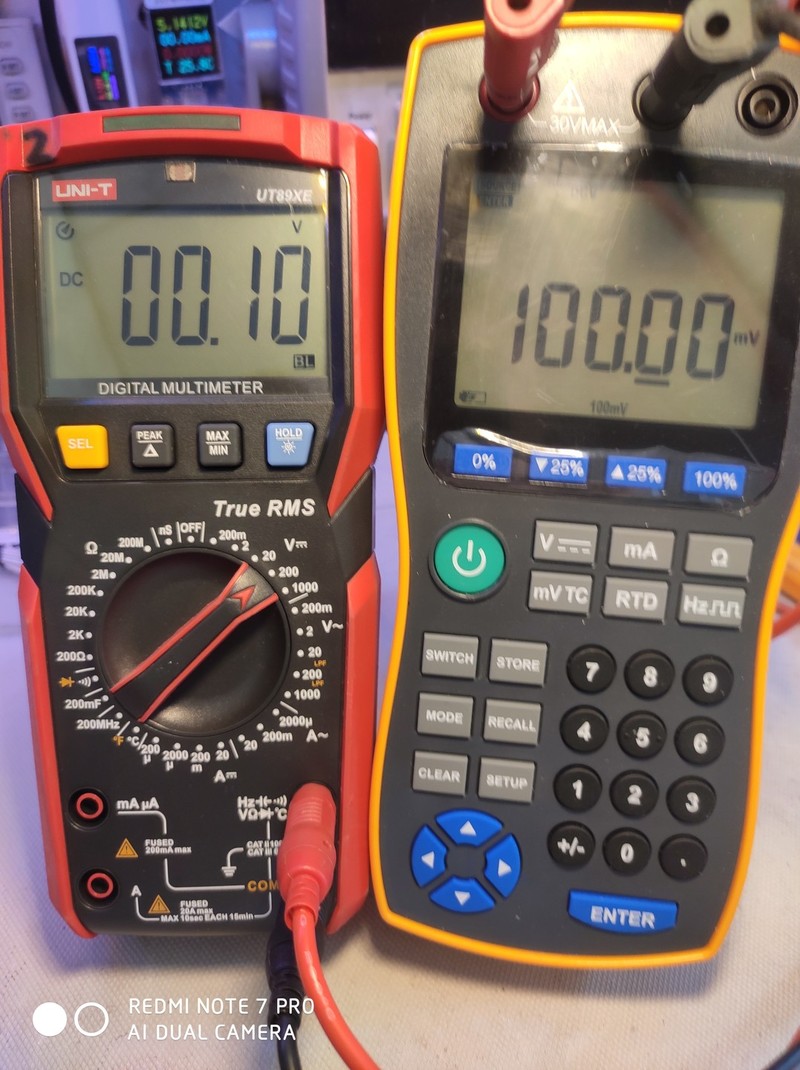

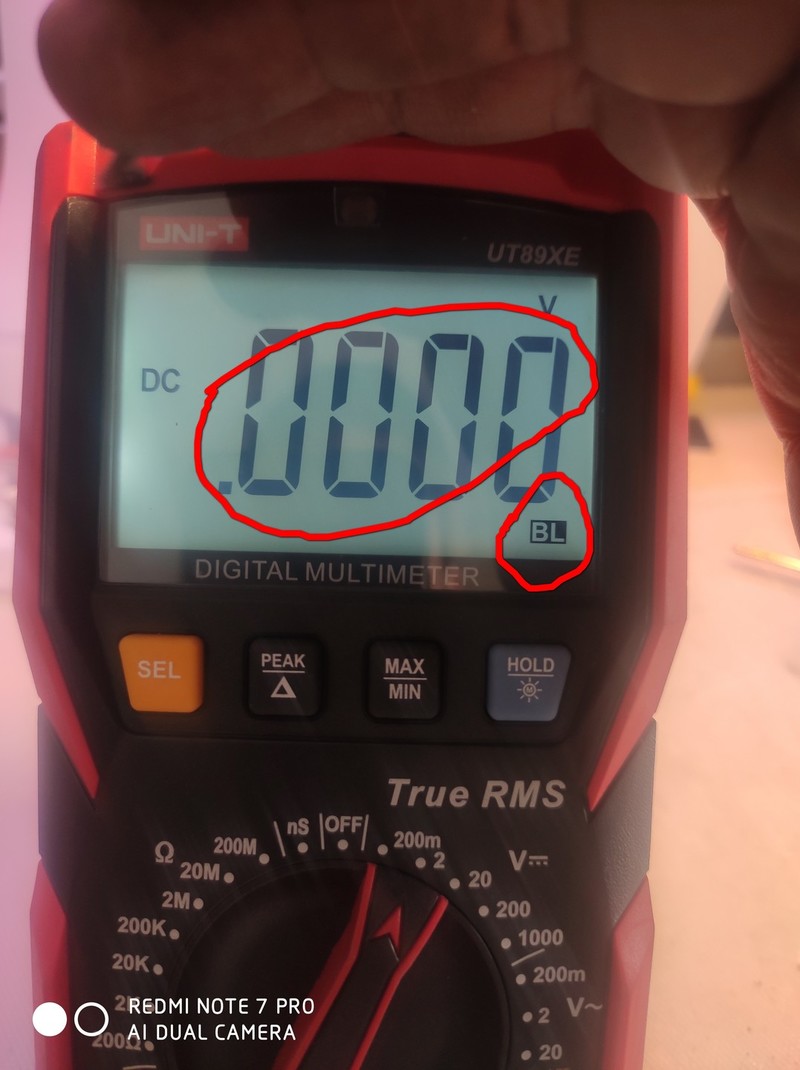

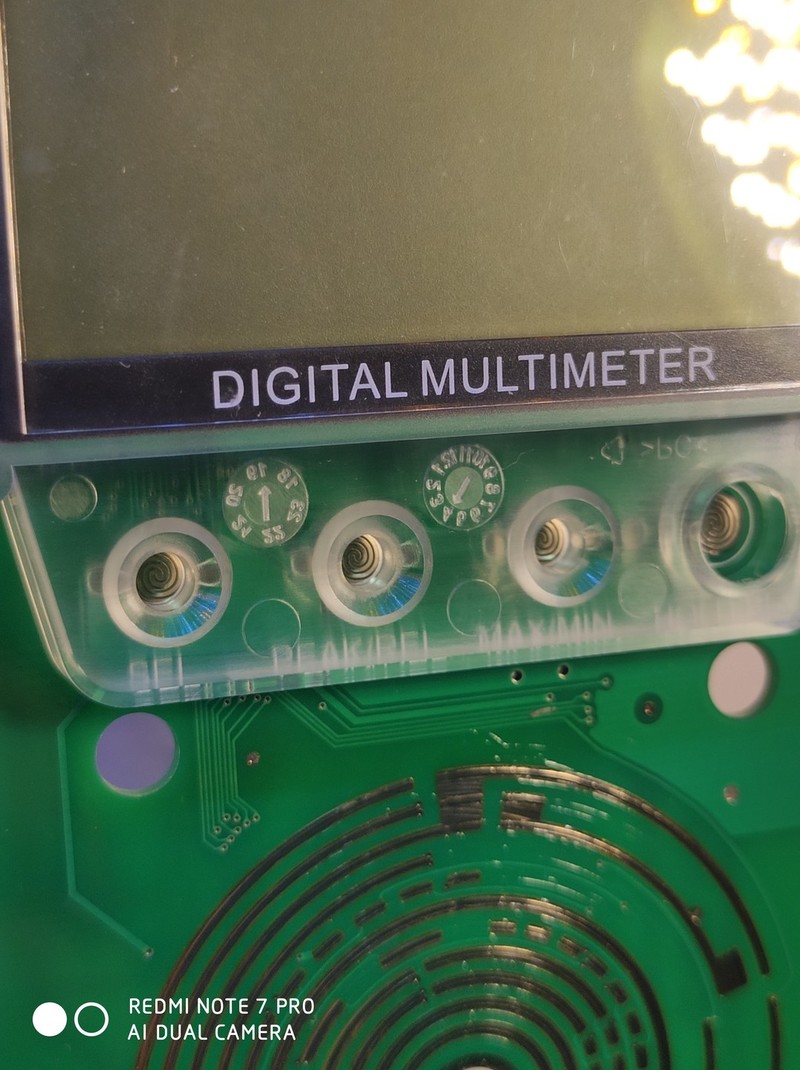

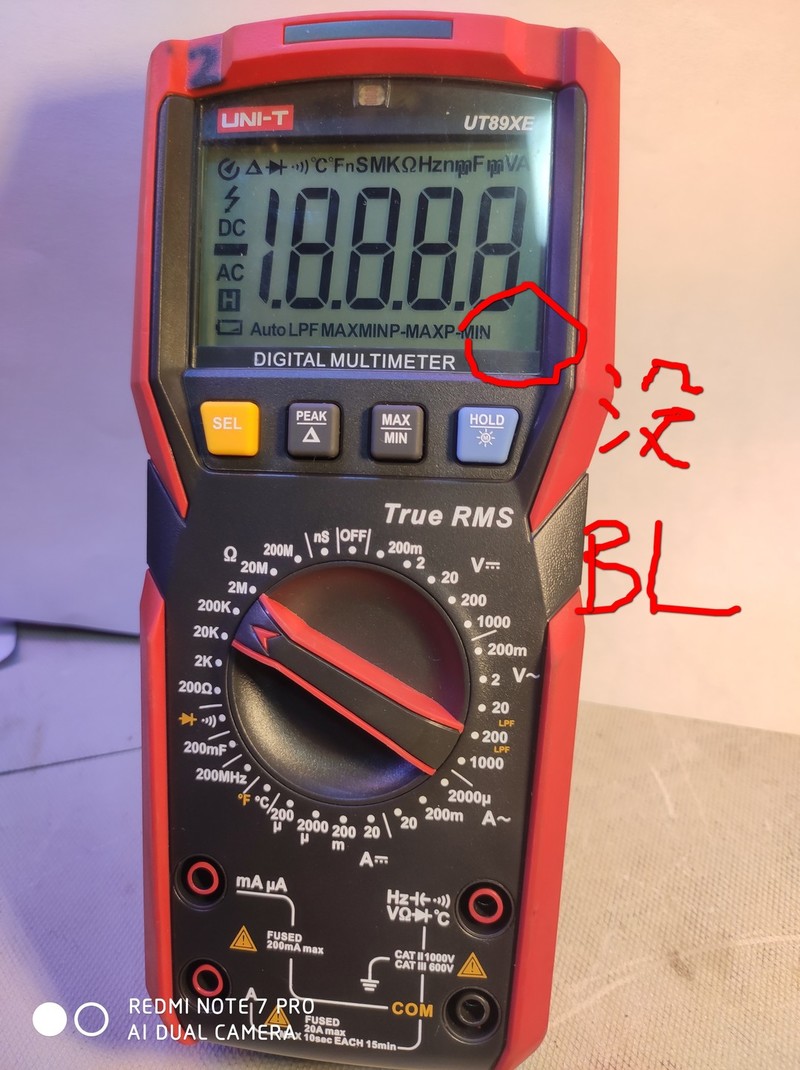

开机全字符显示，感觉显示不是太清晰，需要倾斜一定角度显示效果才最好，右下角没有BL自动背光字符，显然bl字符是单独的驱动电路，并且与别的字符对比度明显有差距，顺便吐槽一下，这个自动背光个人感觉有点多此一举，既然是自动背光，开机它还不启动，需要长按hold键启动，都要手动去开启了还要什么自动背光，要么你就设计随开机启动就启动自动背光功能，使用上还方便一定，更蛋疼的是背光启动60秒后背光关闭了，连自动背关功能也关闭了，这时你需要背光还是要长按hold键再次启动

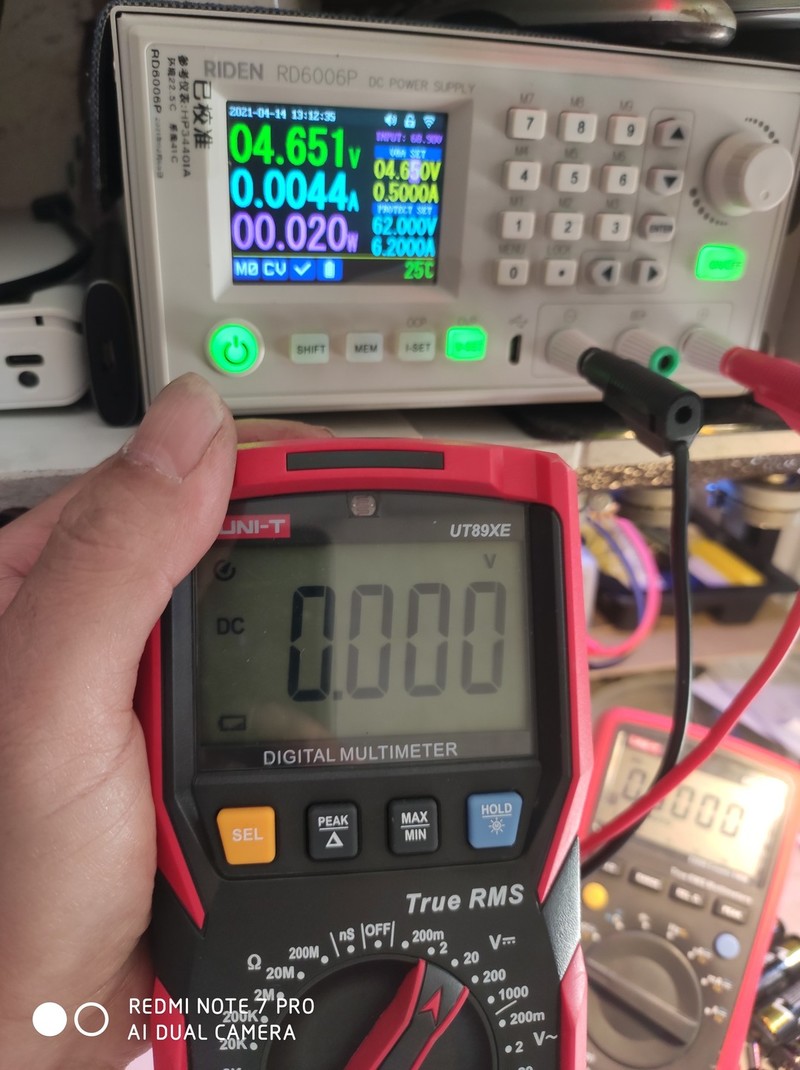

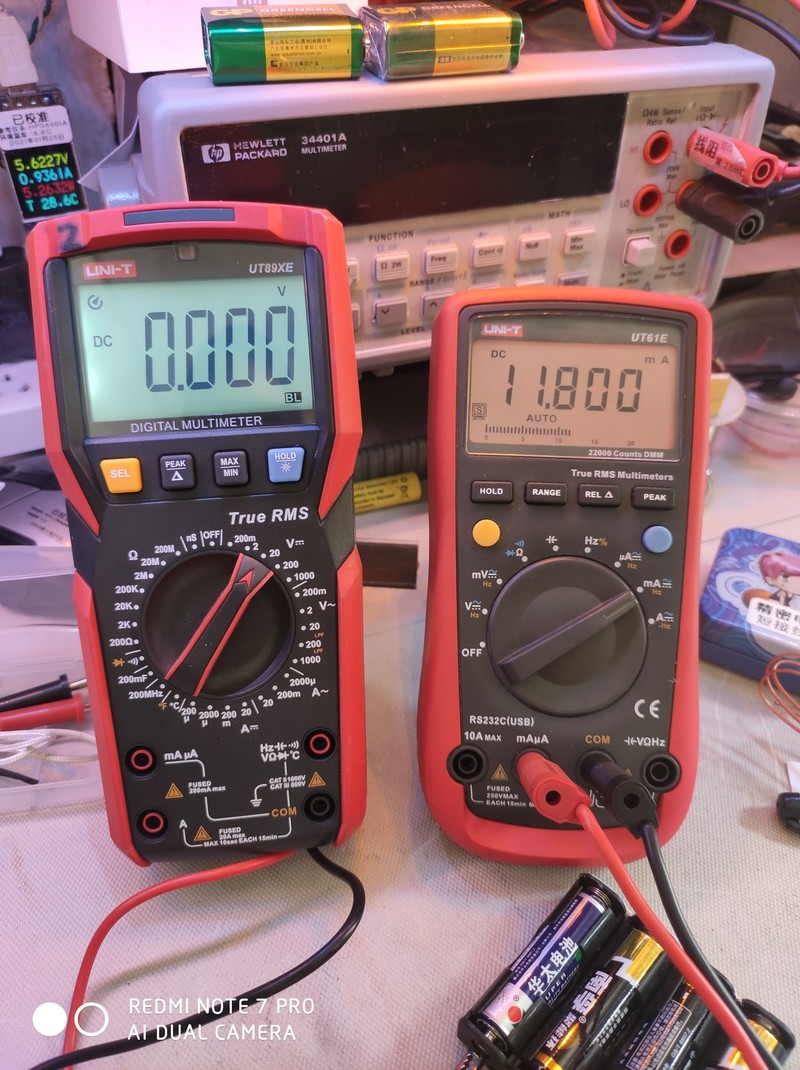

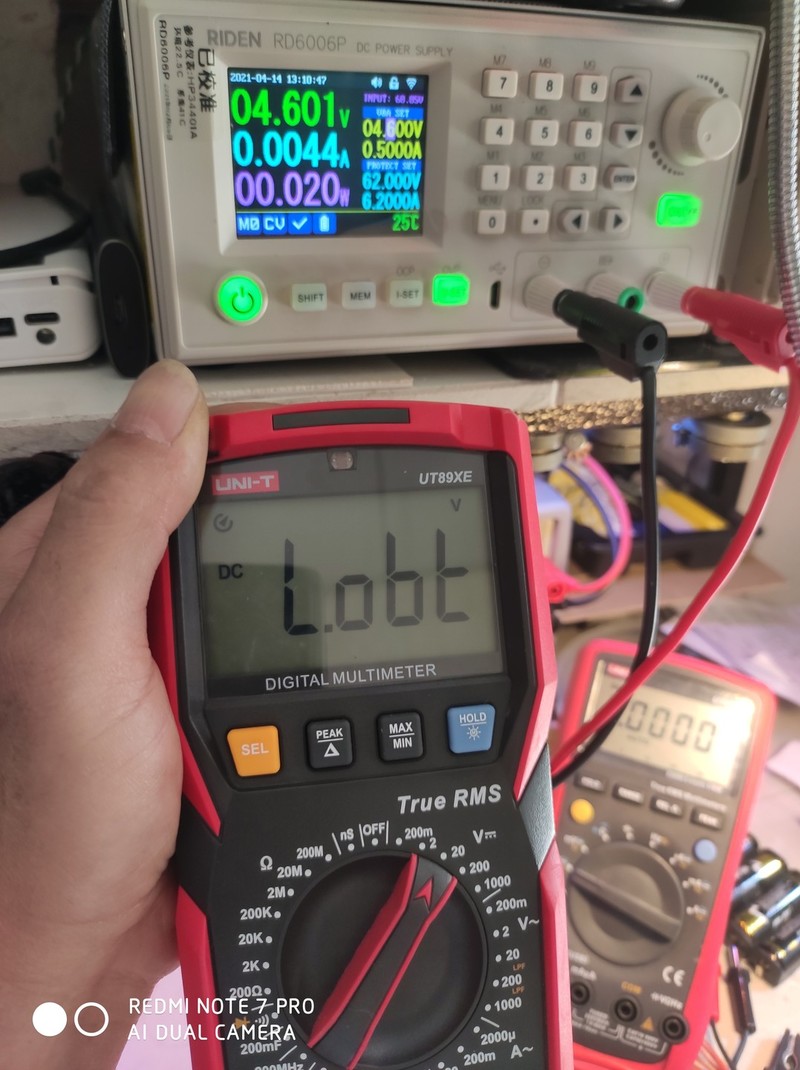

4.6v左右提示电池电量低，电池字符闪动20秒后显示lo.bt  60秒后自动关机，也就是提示电池电量低后你只能使用20秒，，，，

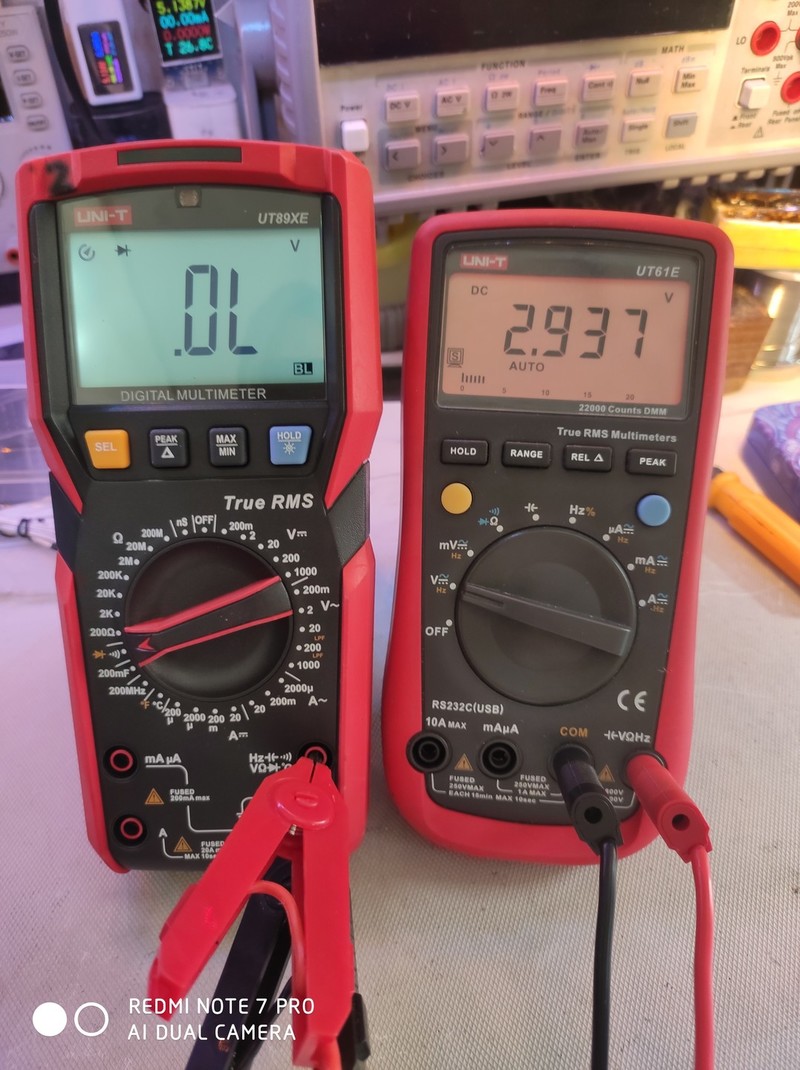

二极管档开路电压2.9v左右

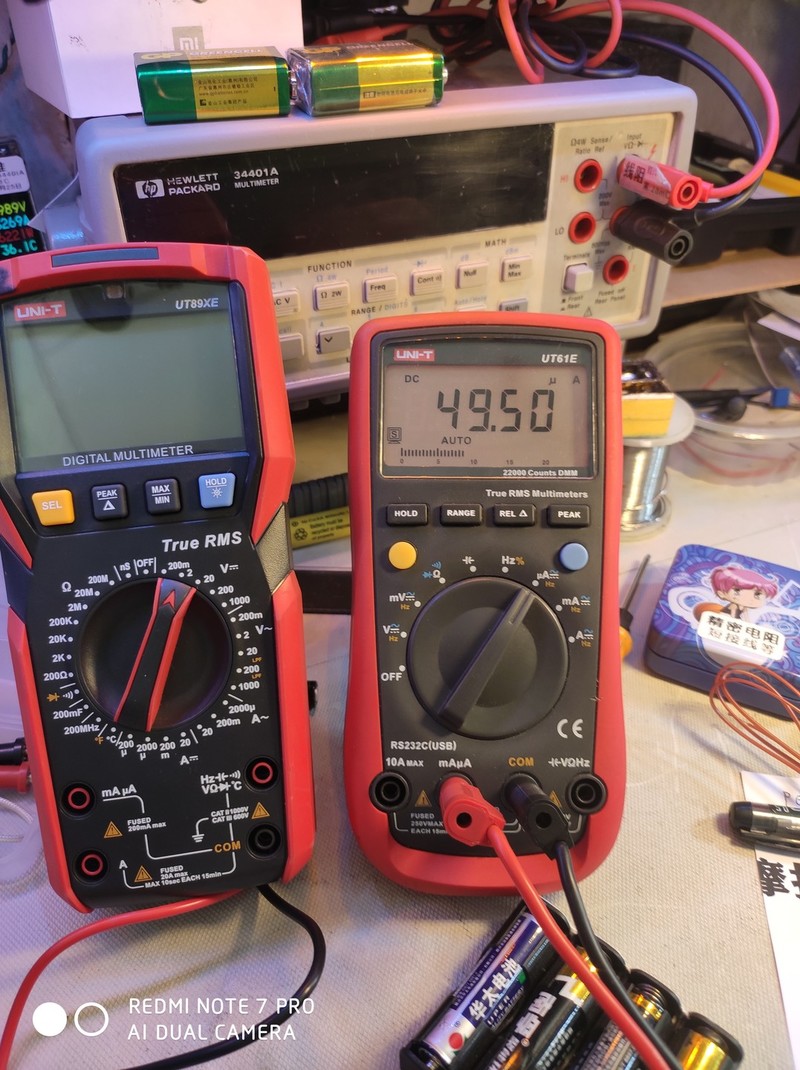

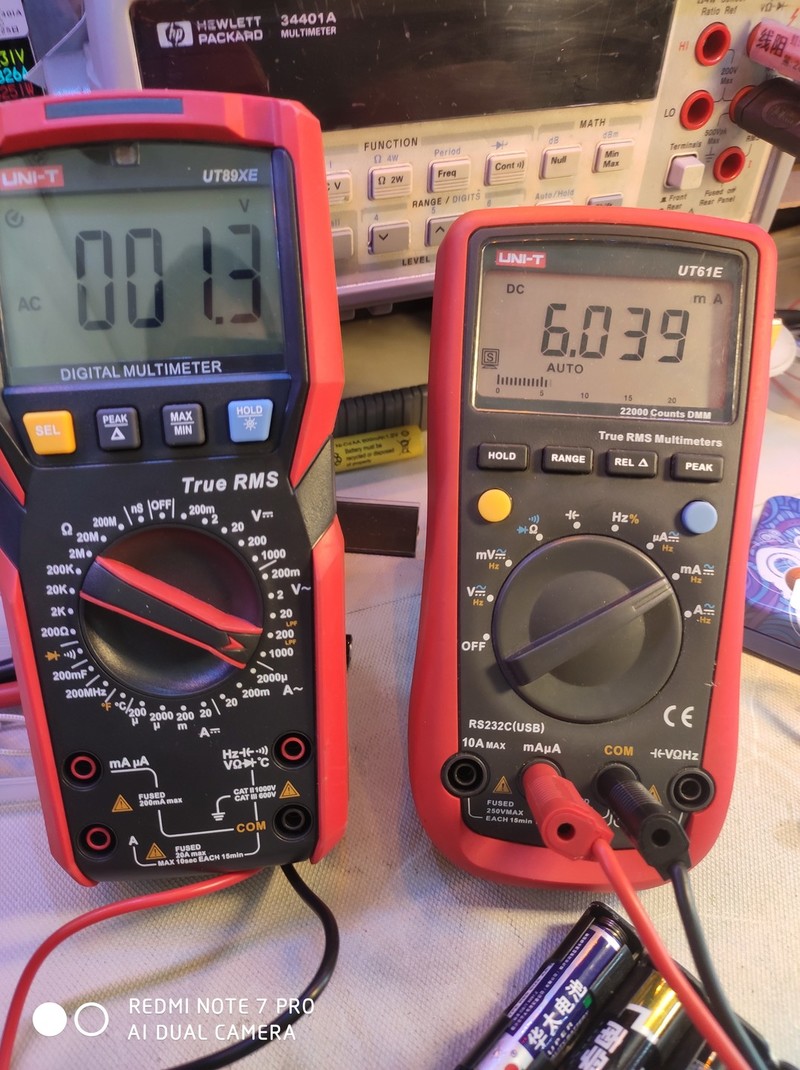

大部分档位功耗4.5ma左右，与说明书一直，ac1000v档6ma左右，最低hz档3.9ma左右，



dc档开背光12ma左右



二极管档蜂鸣状态关背灯26ma左右，开背灯33ma左右，



关机0功耗



奇怪的自动关机电流不当超说明书的20ua还是非稳定的某一数值，40几ua---80几ua来回不停跳动，。整体使用下来感觉我这个测试版并不省电不知道正式版会不会改善功耗

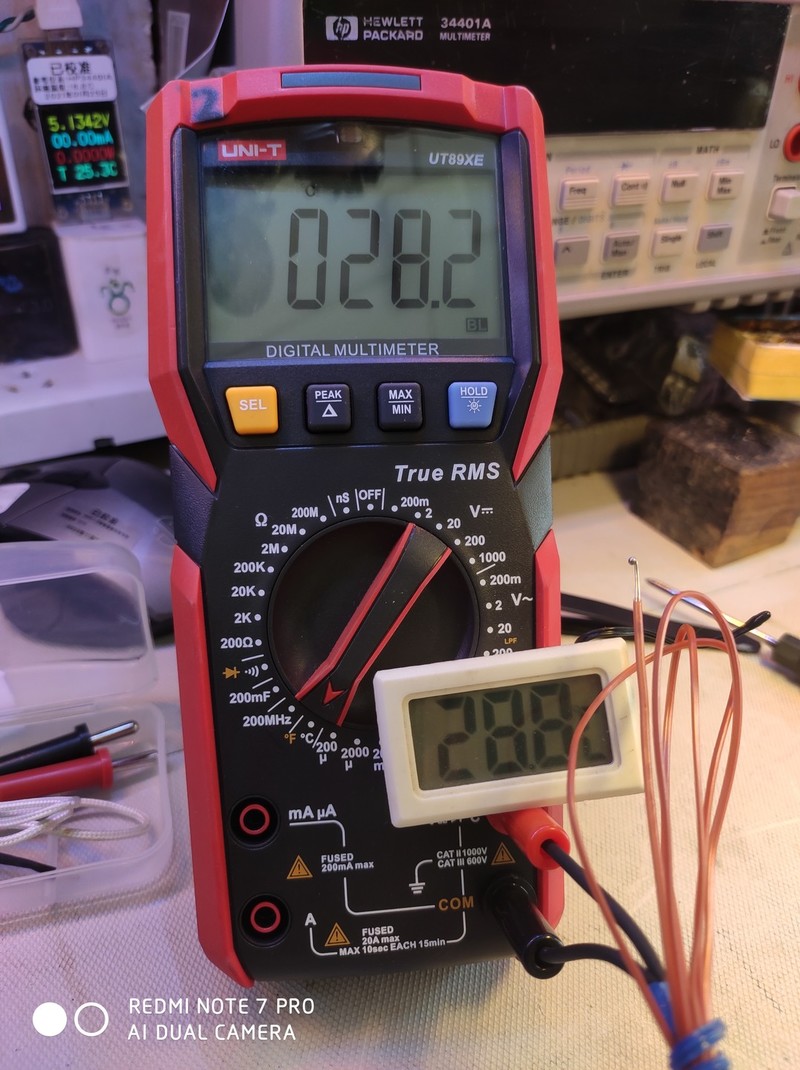

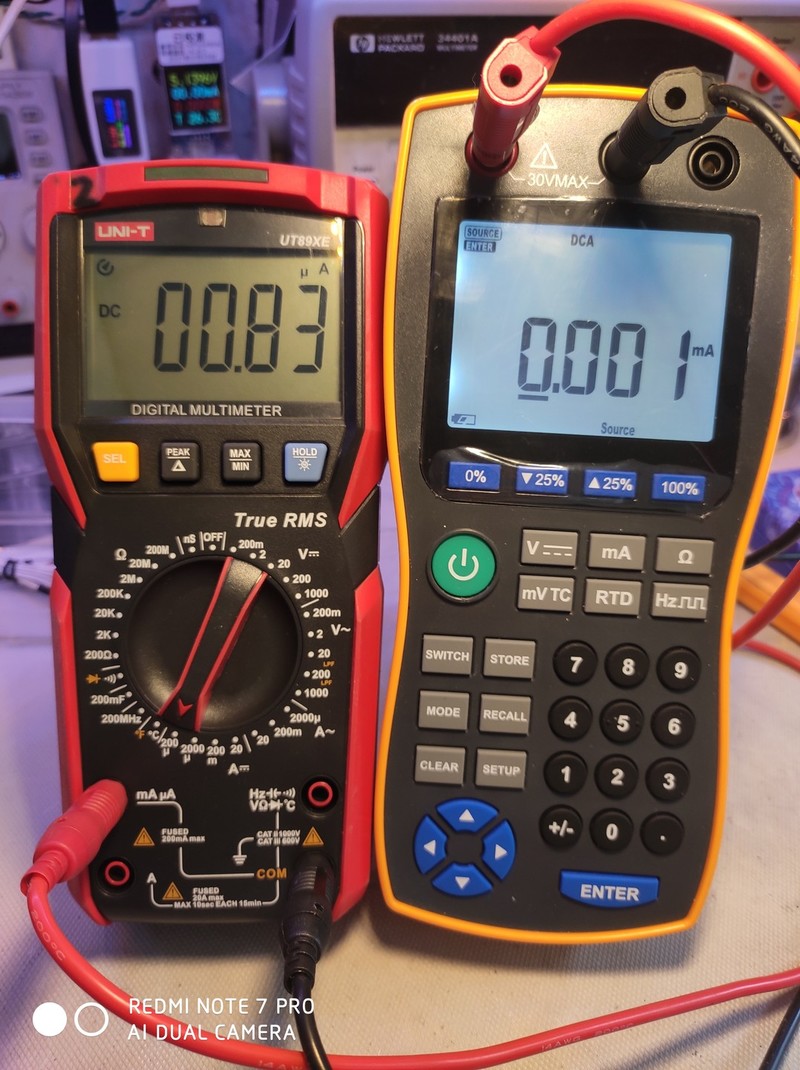

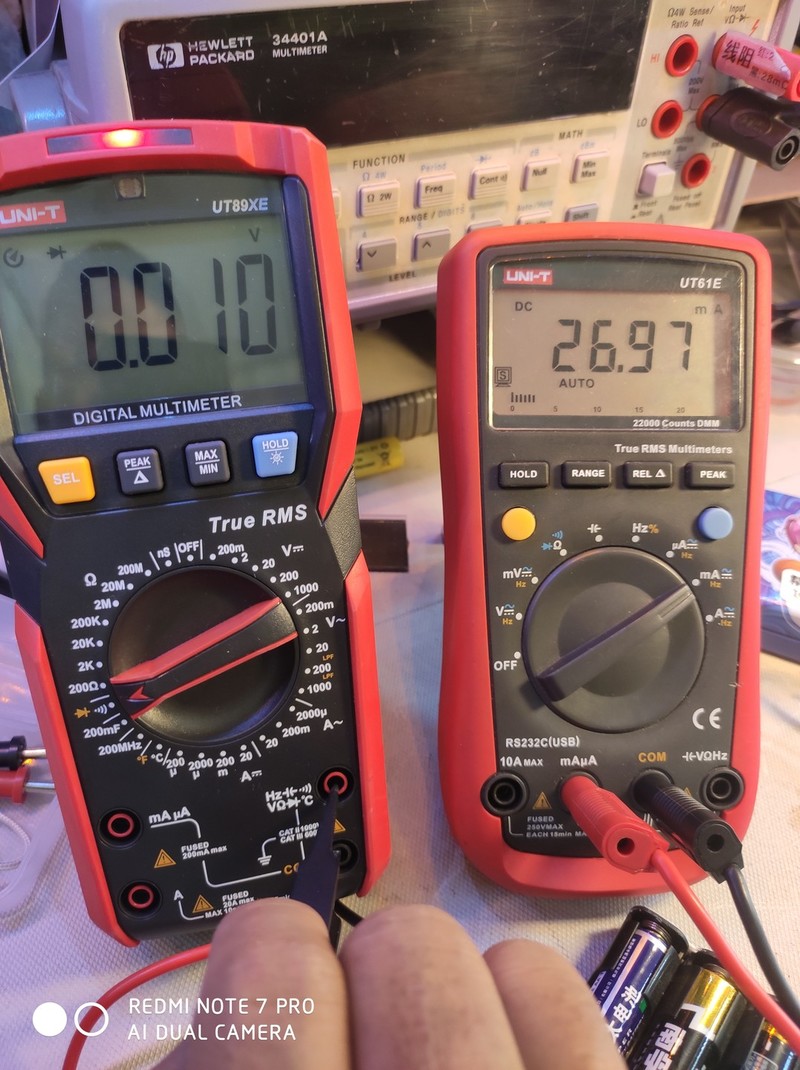

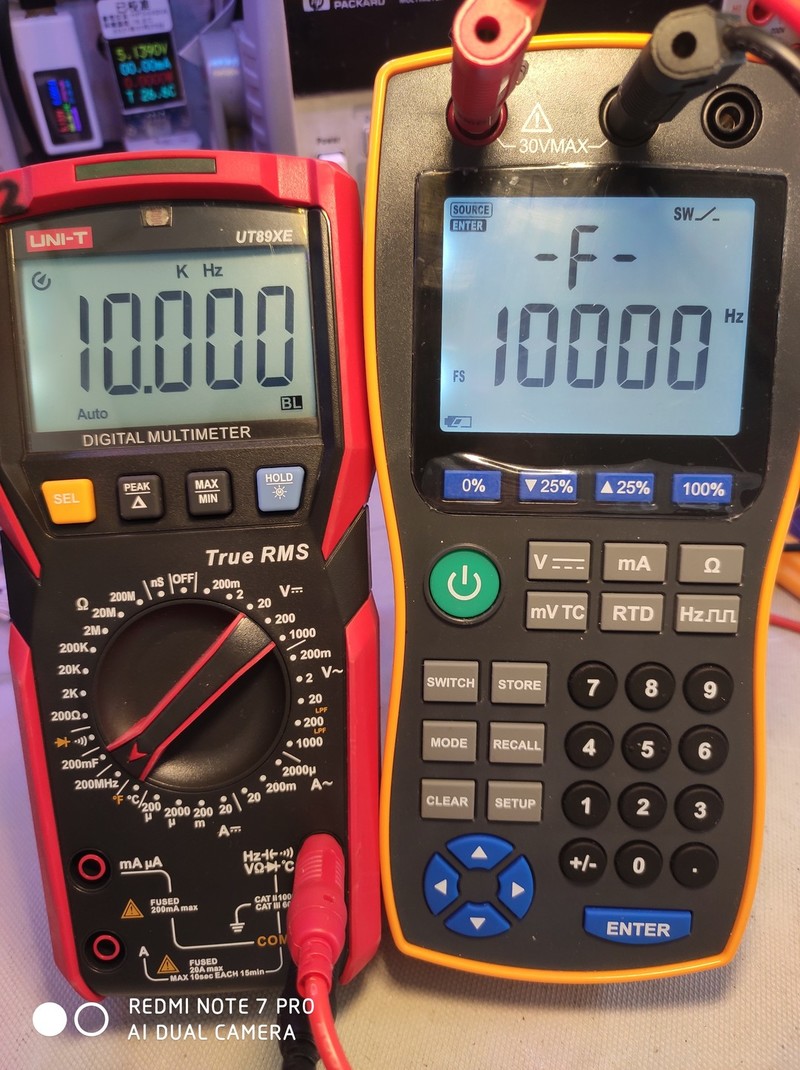

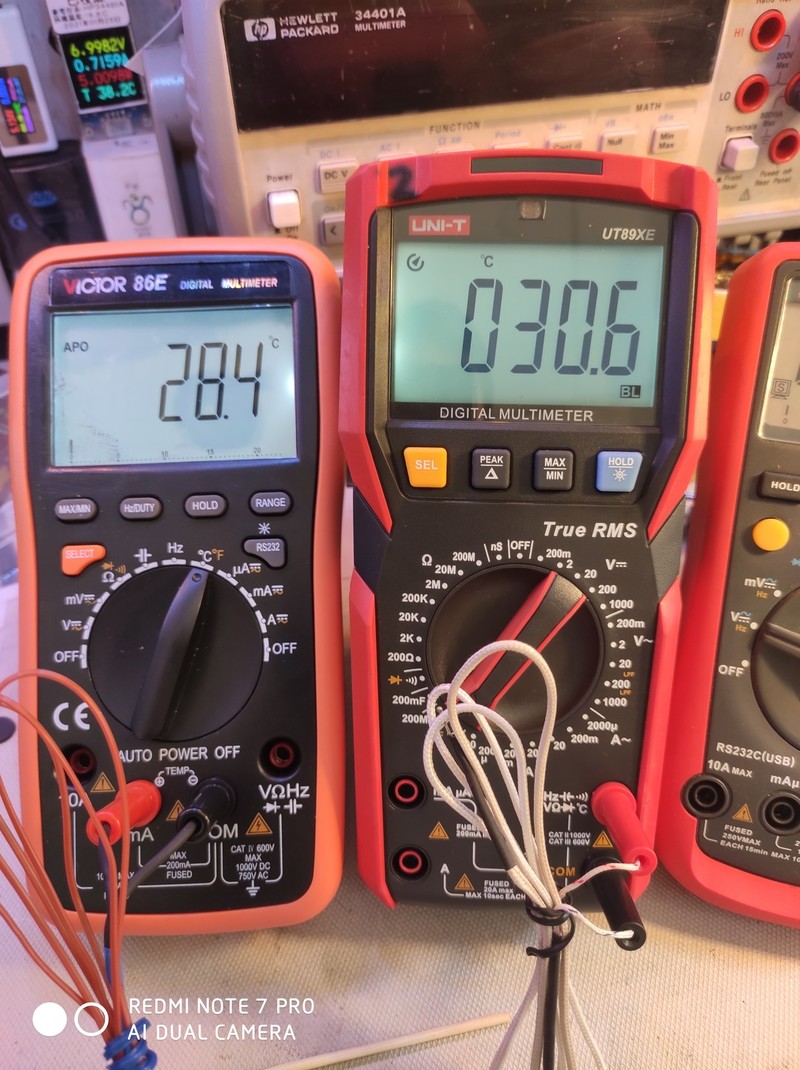

温度对比，也木有专业温度表做比对，与别的表随便比对一下吧，看个大概吧

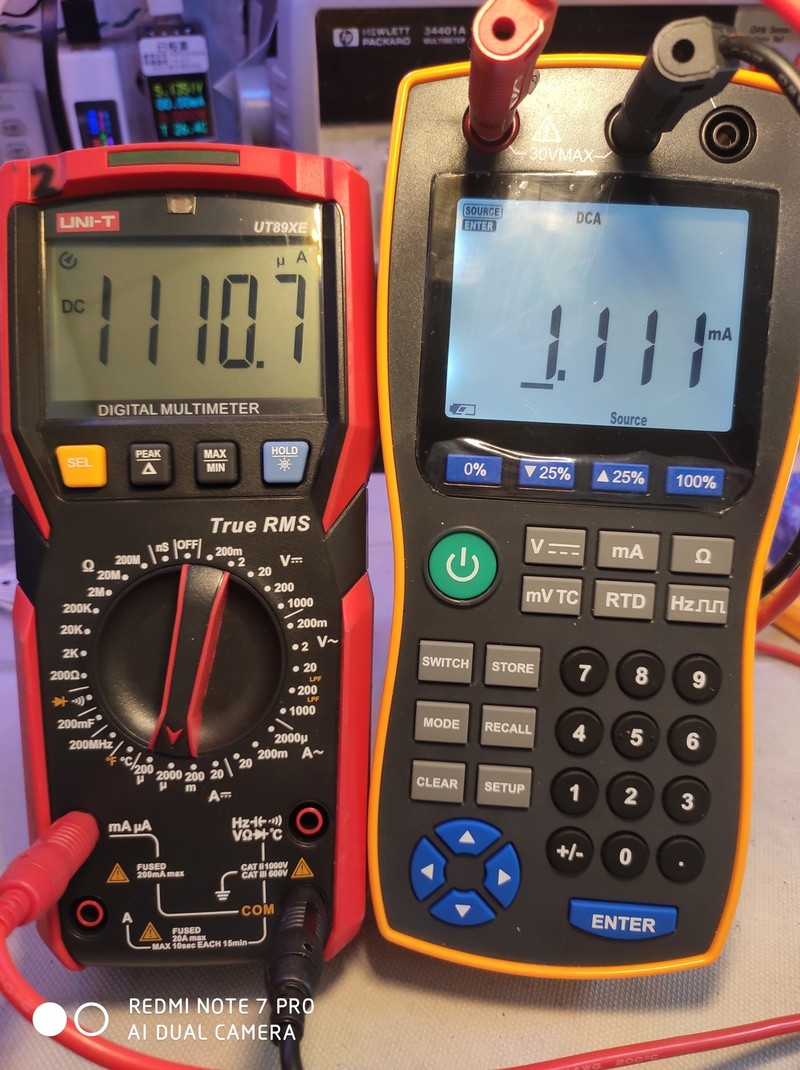

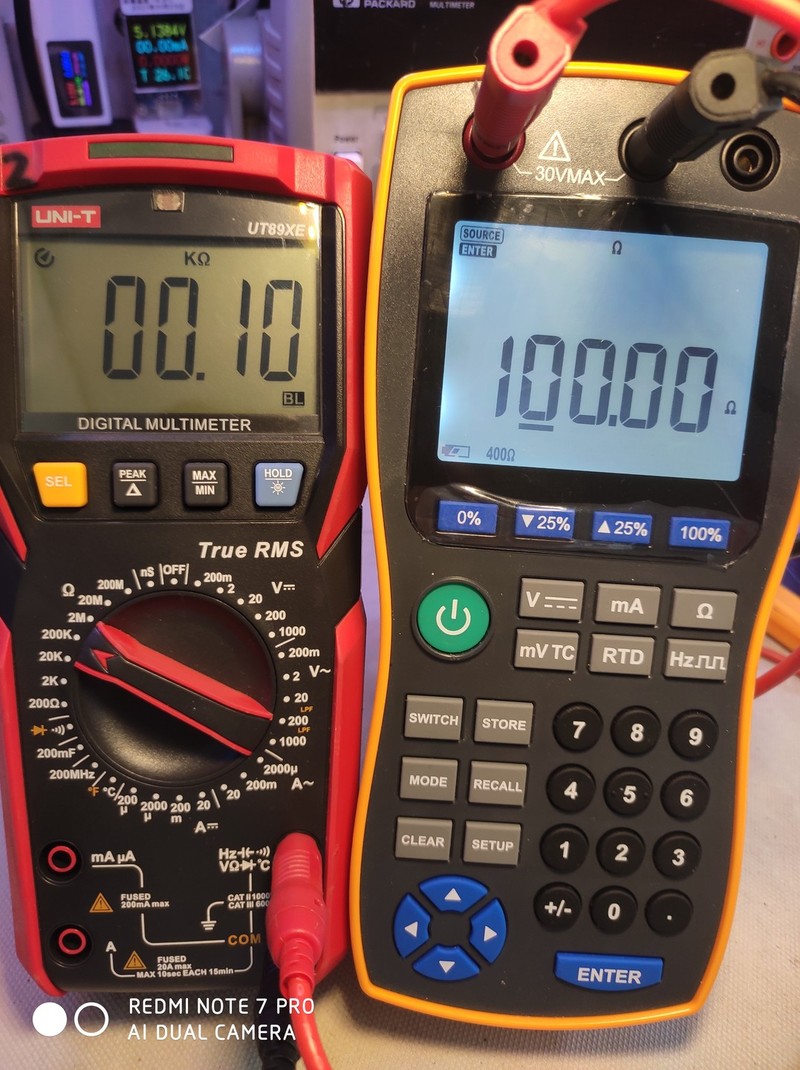

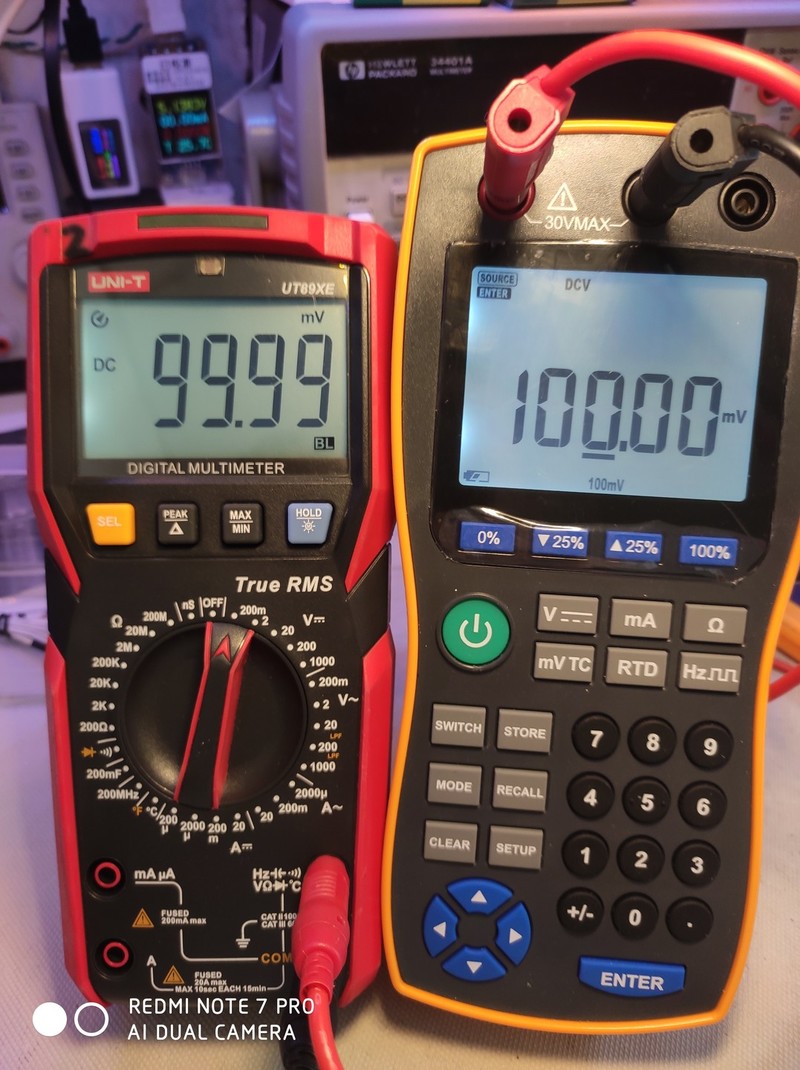

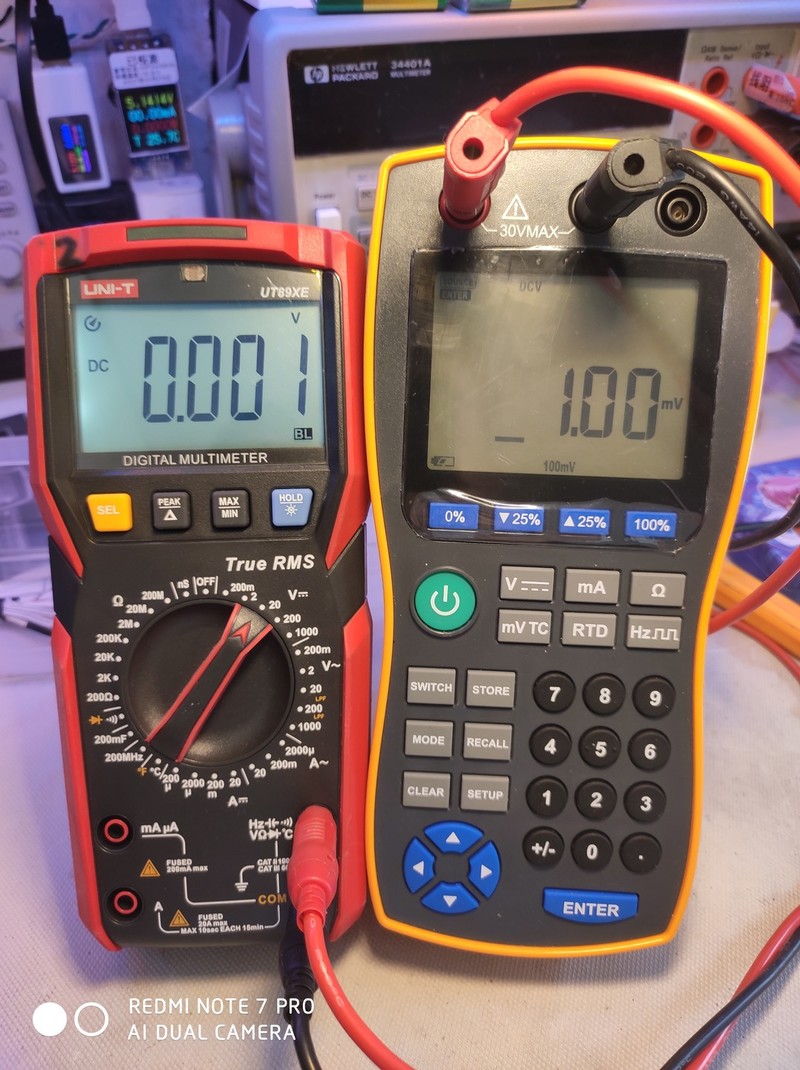

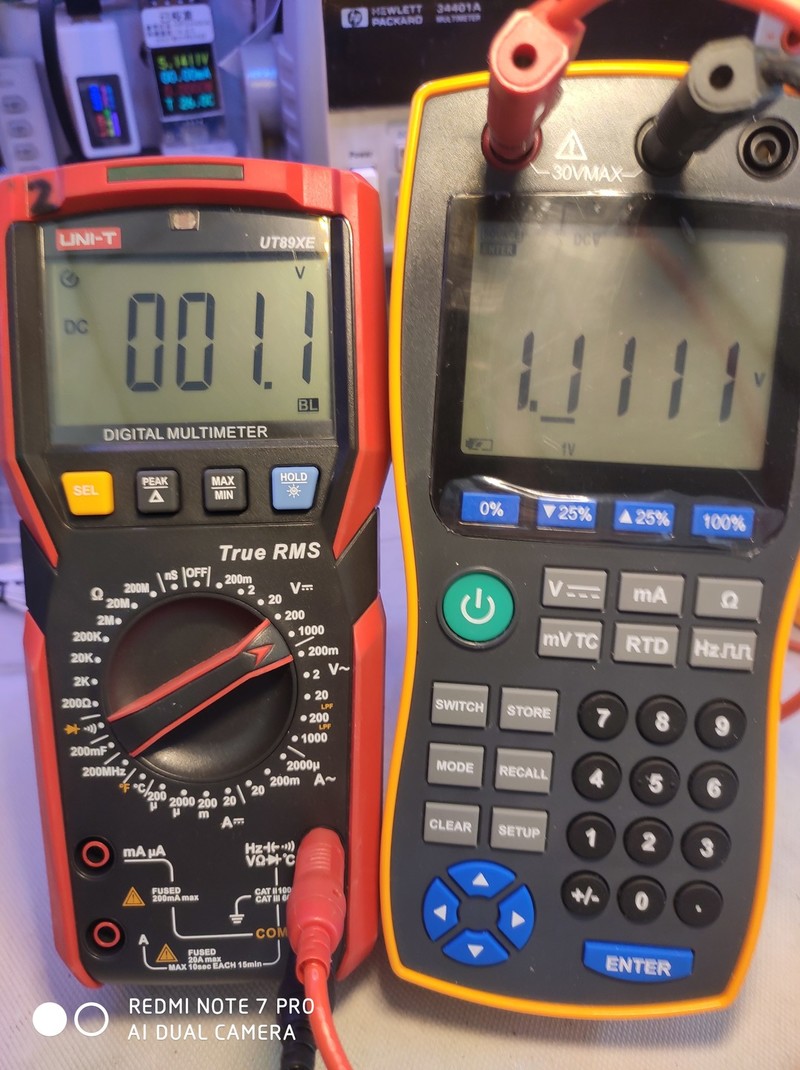

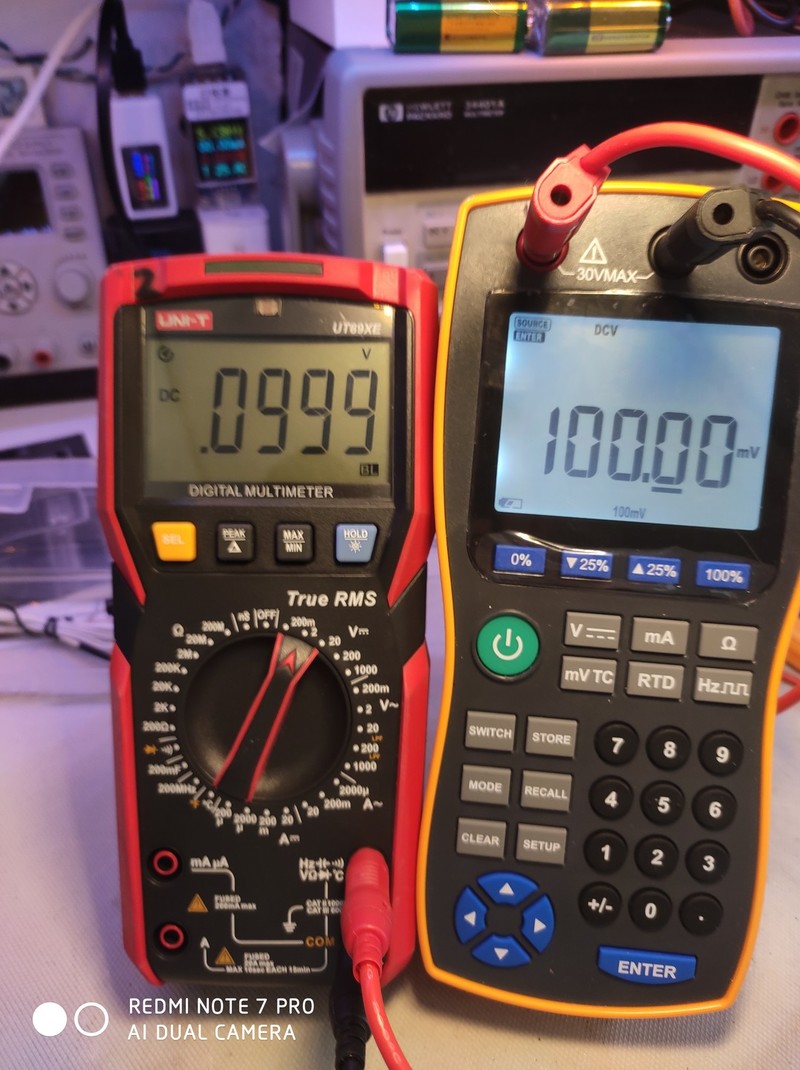

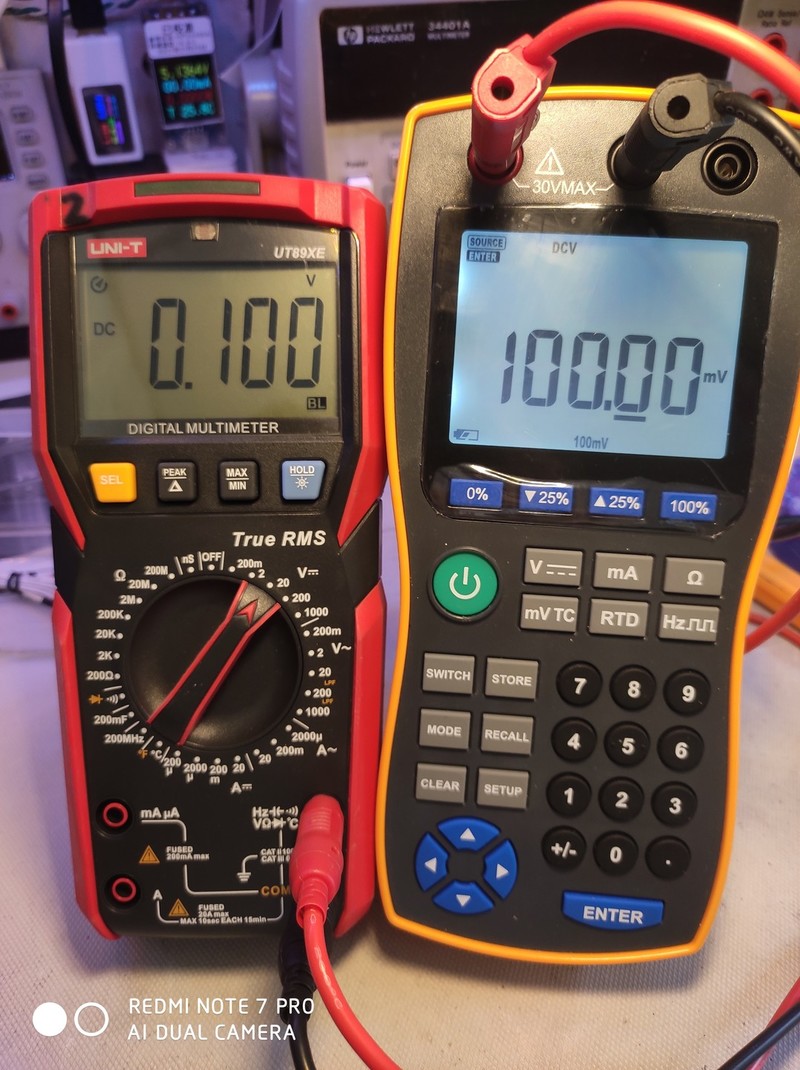

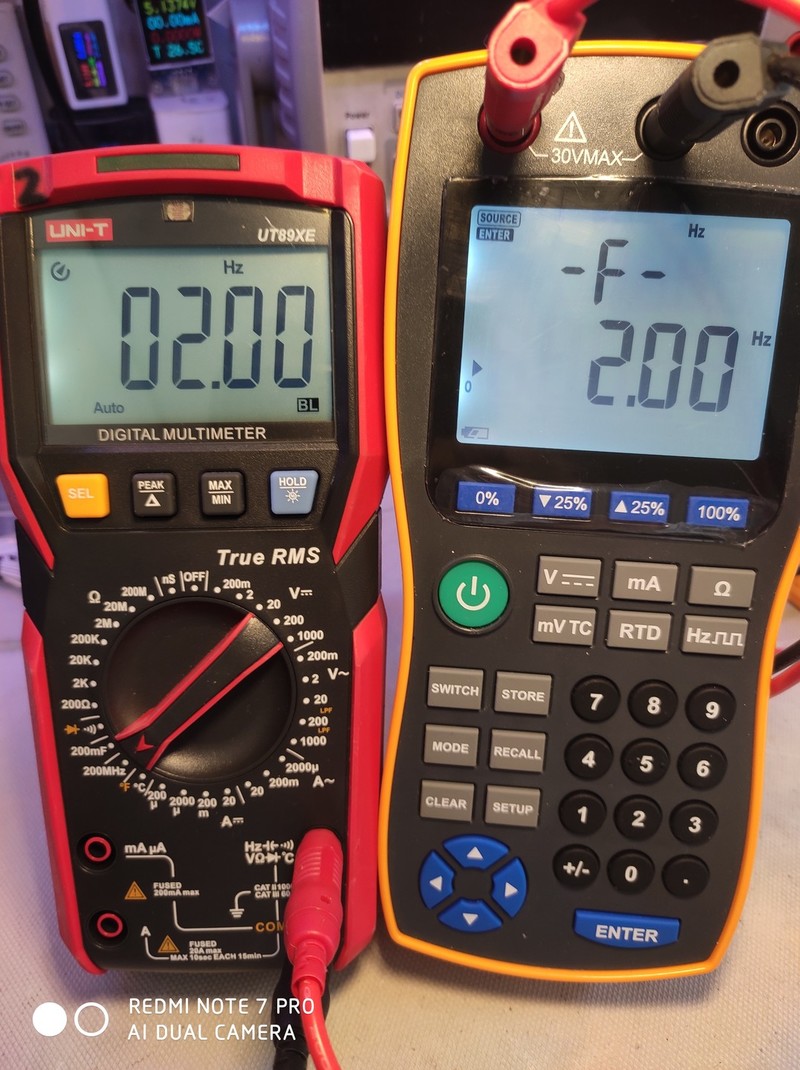

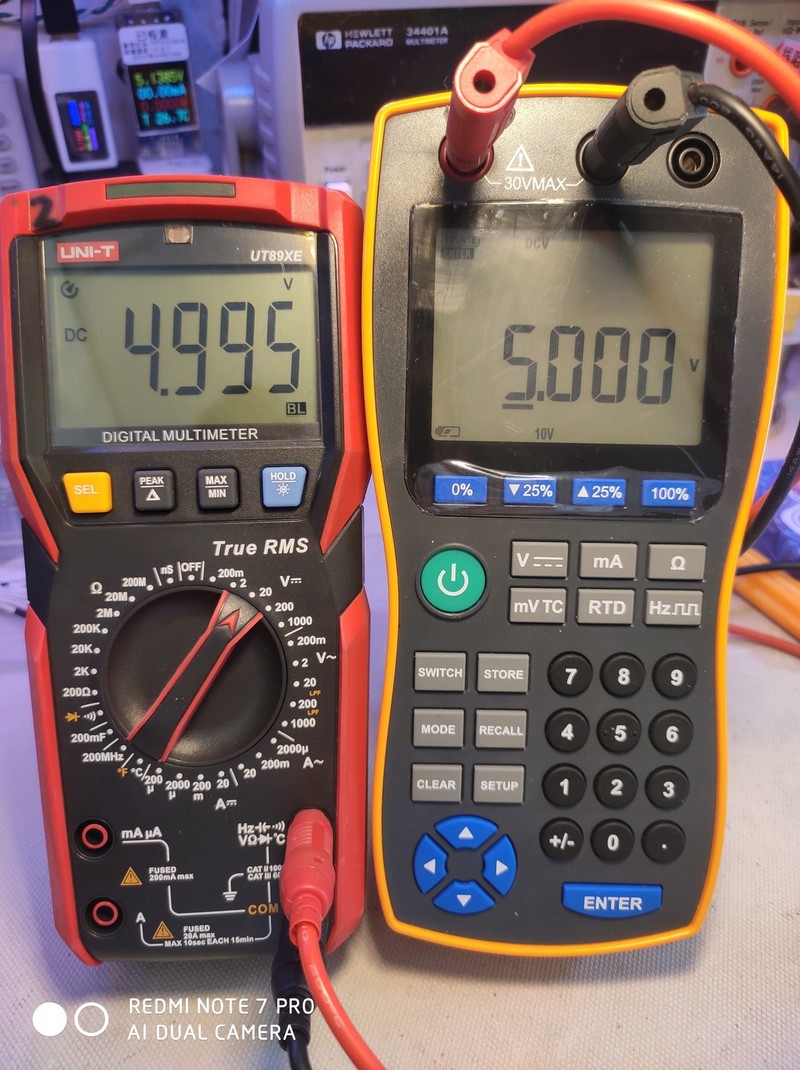

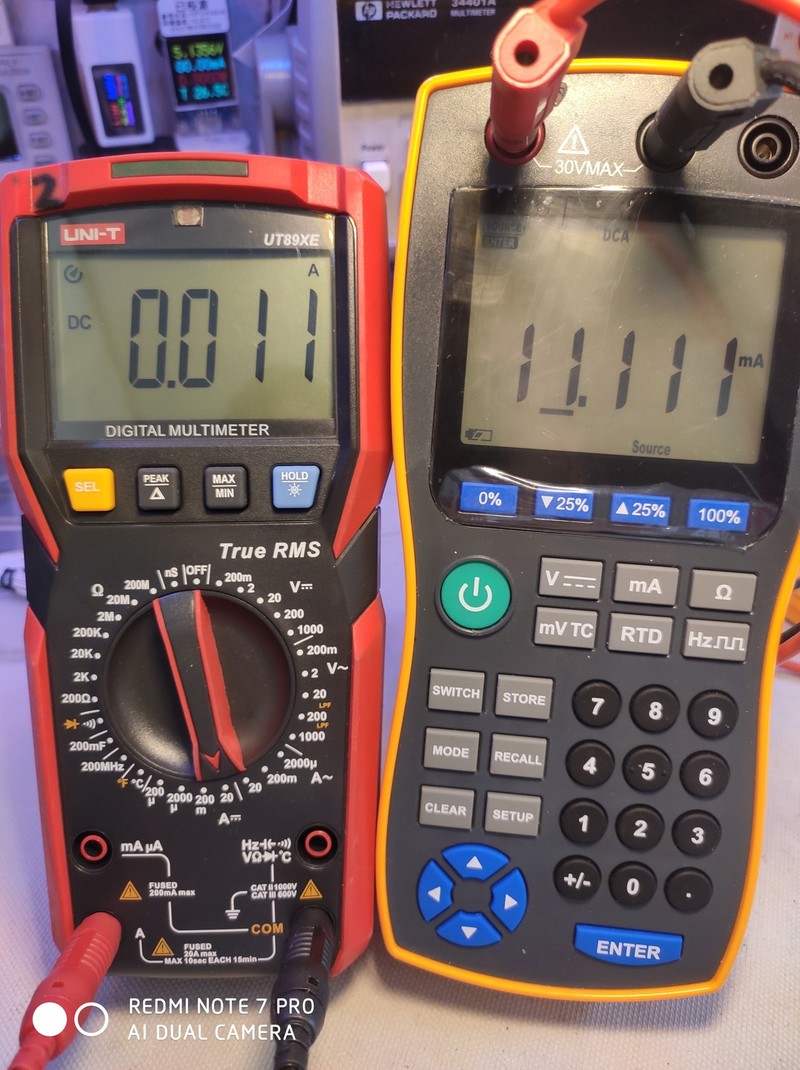

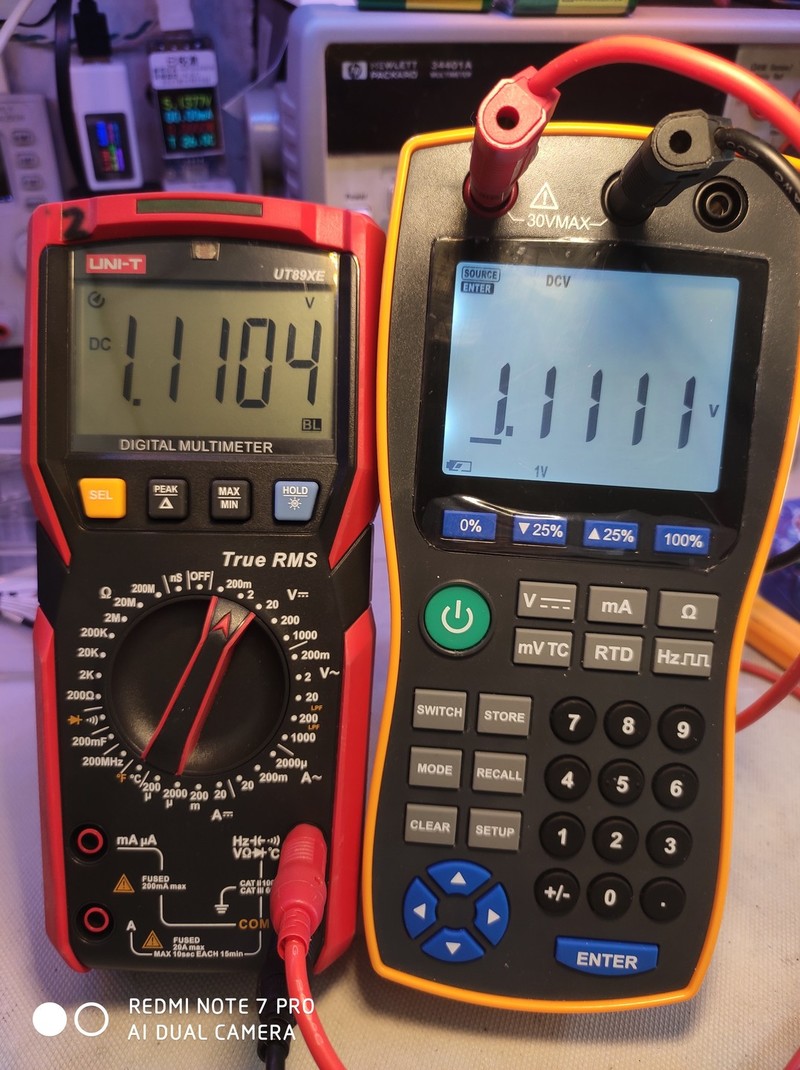

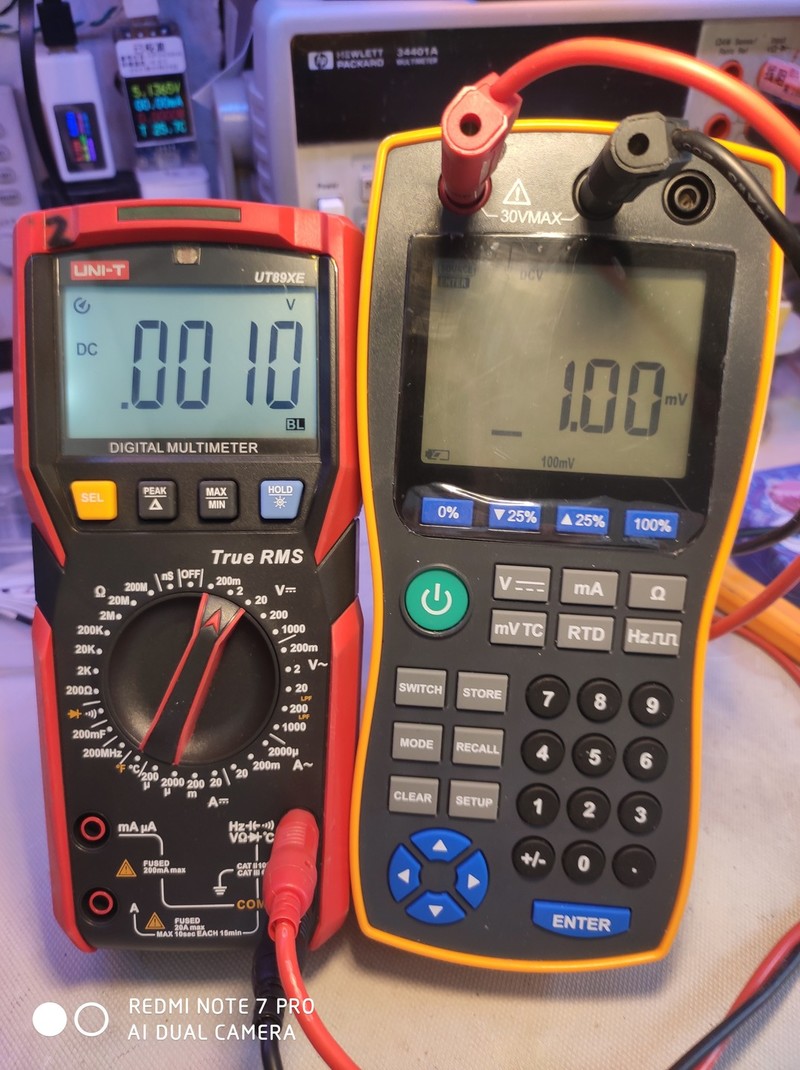

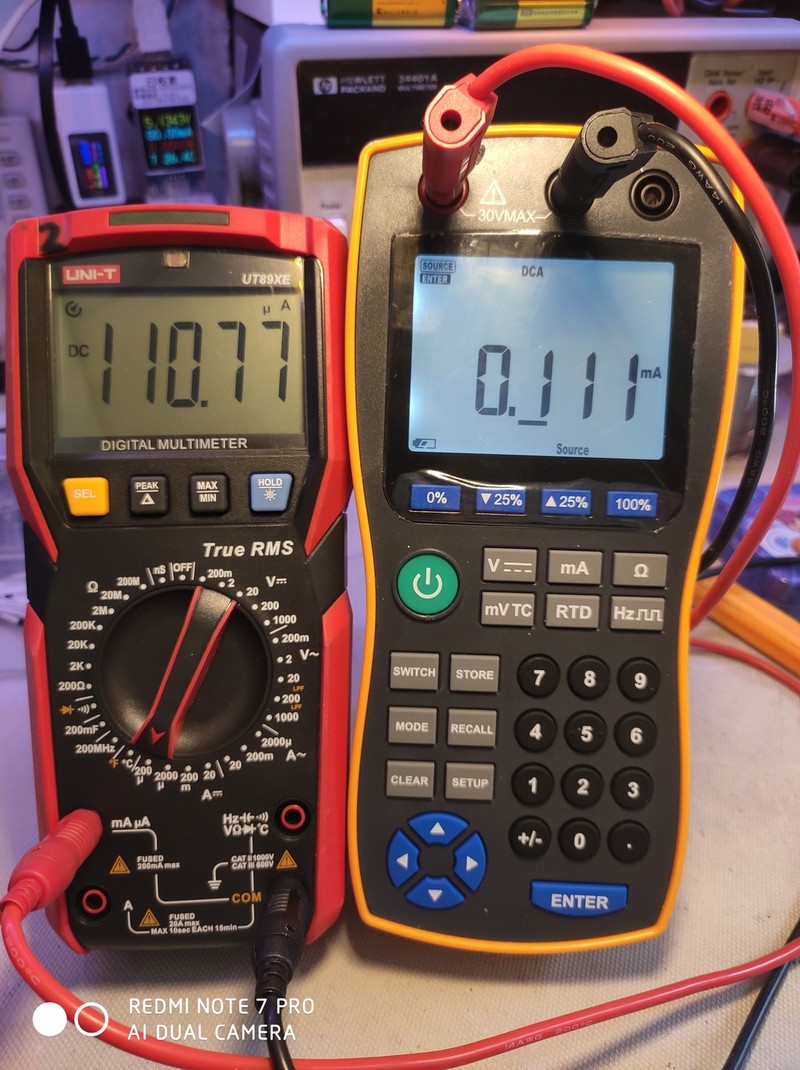

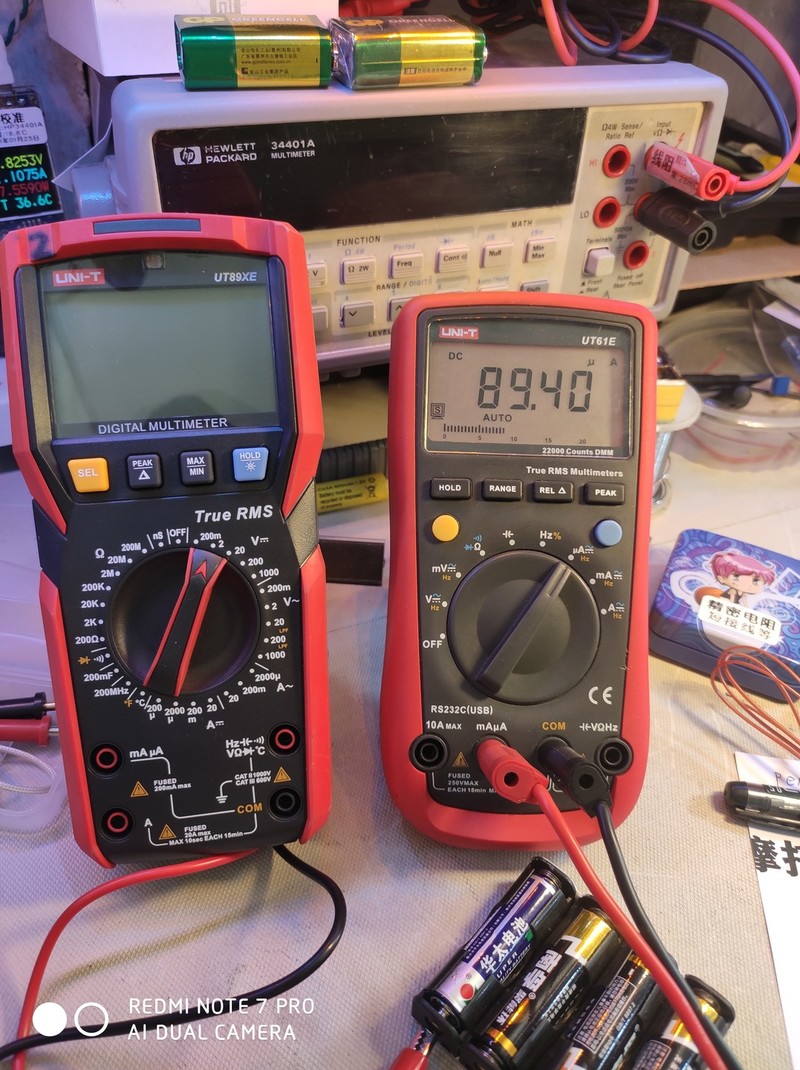

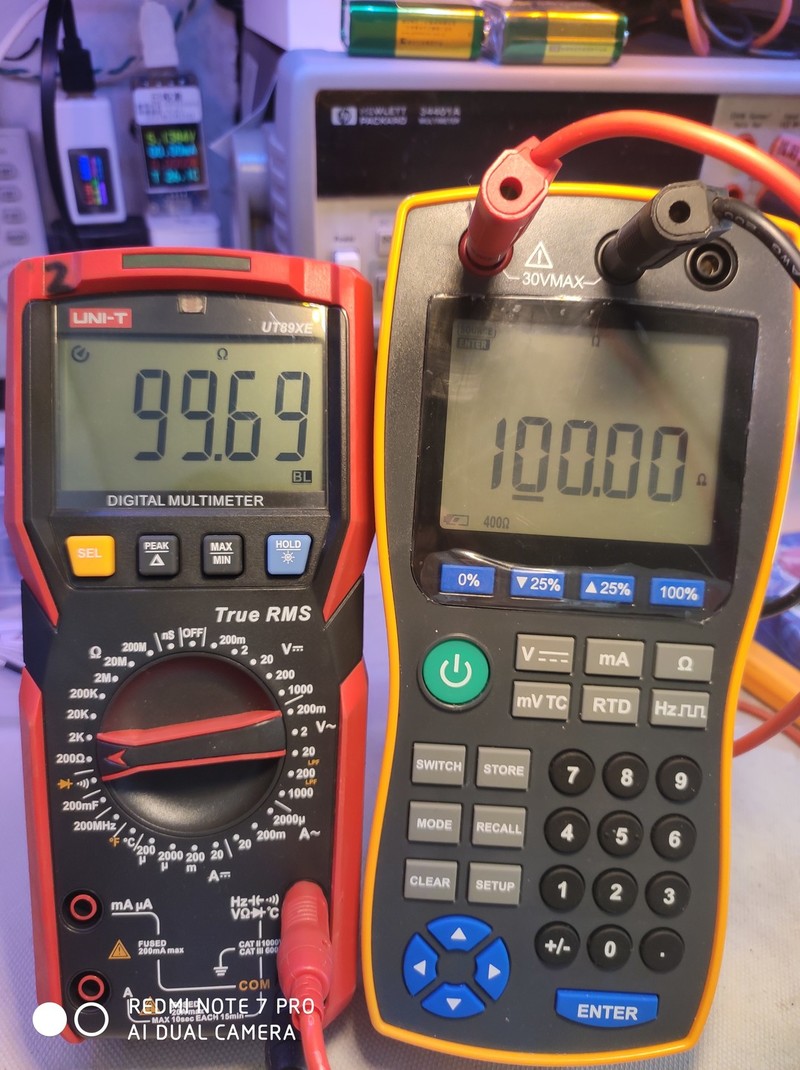

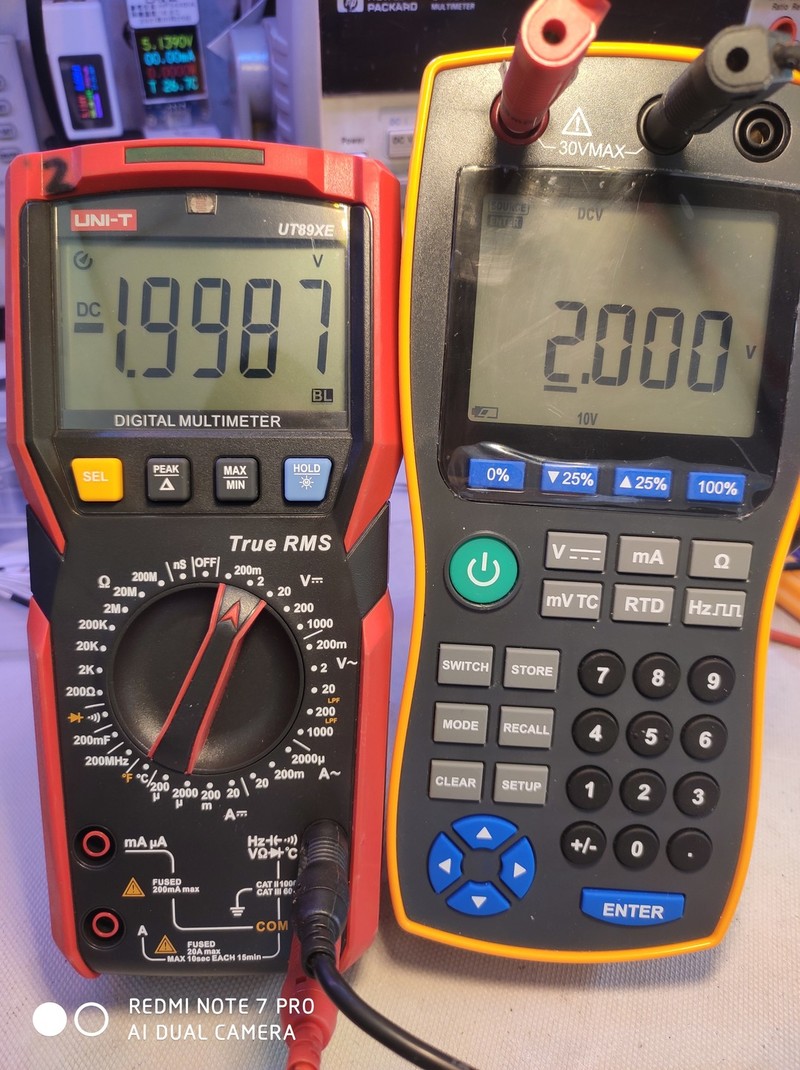

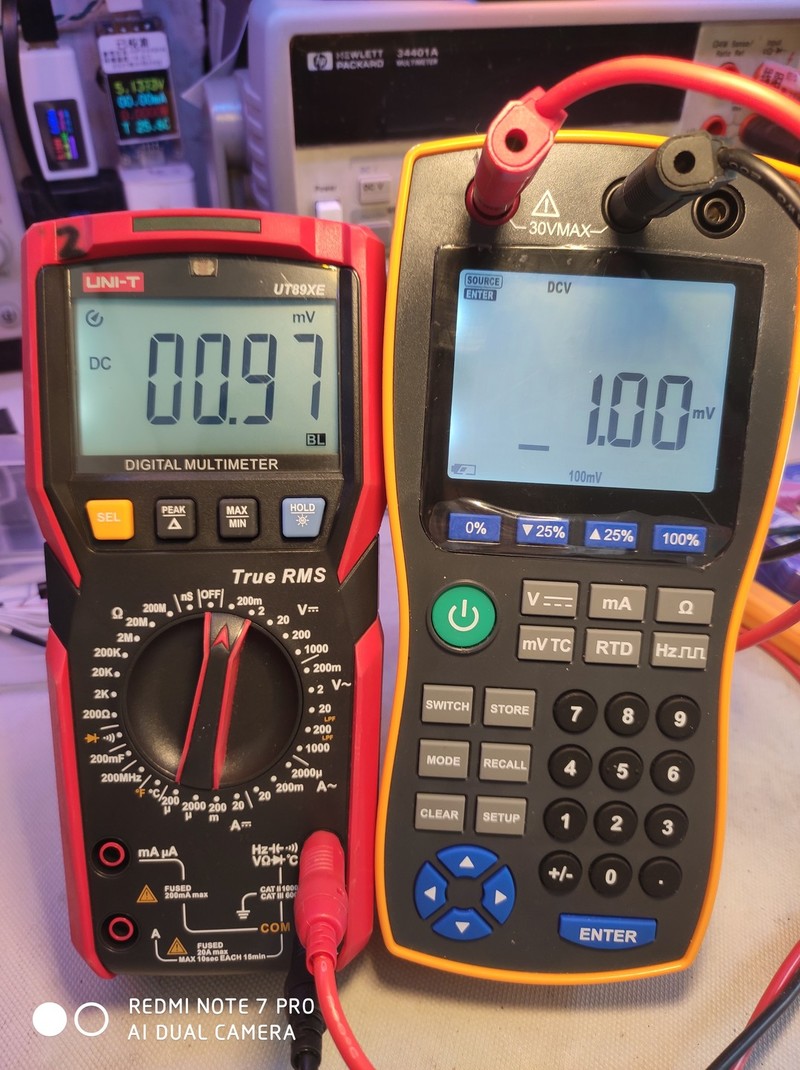

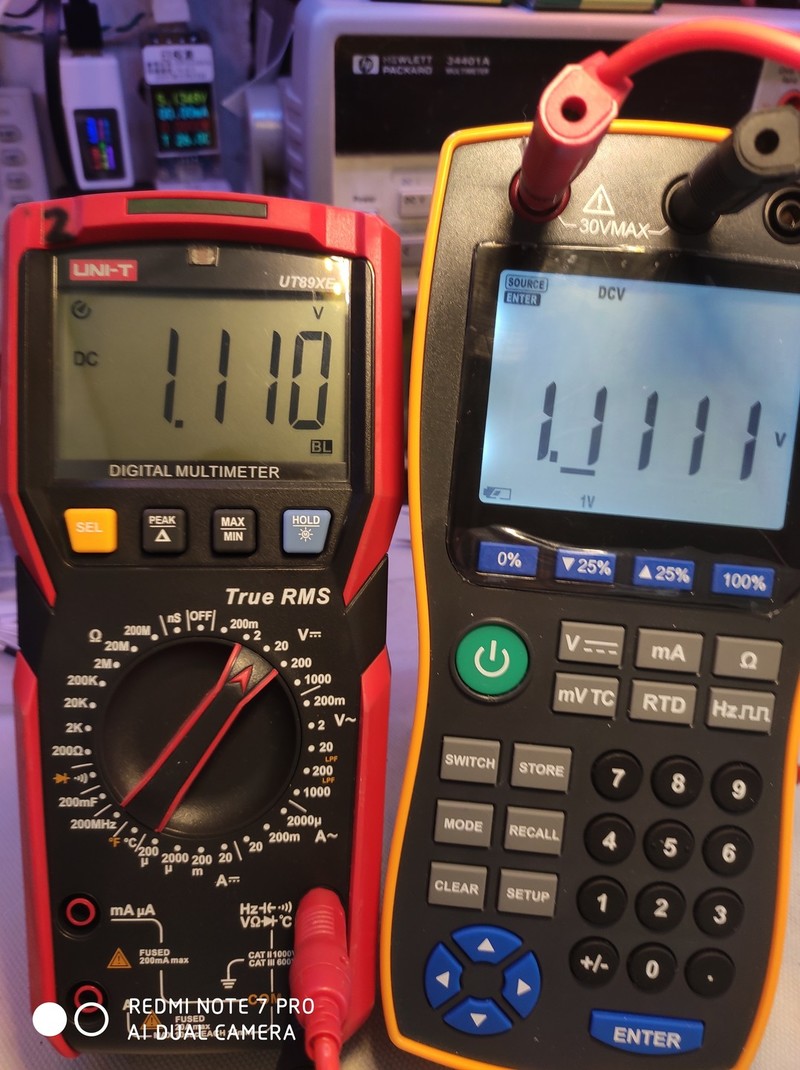

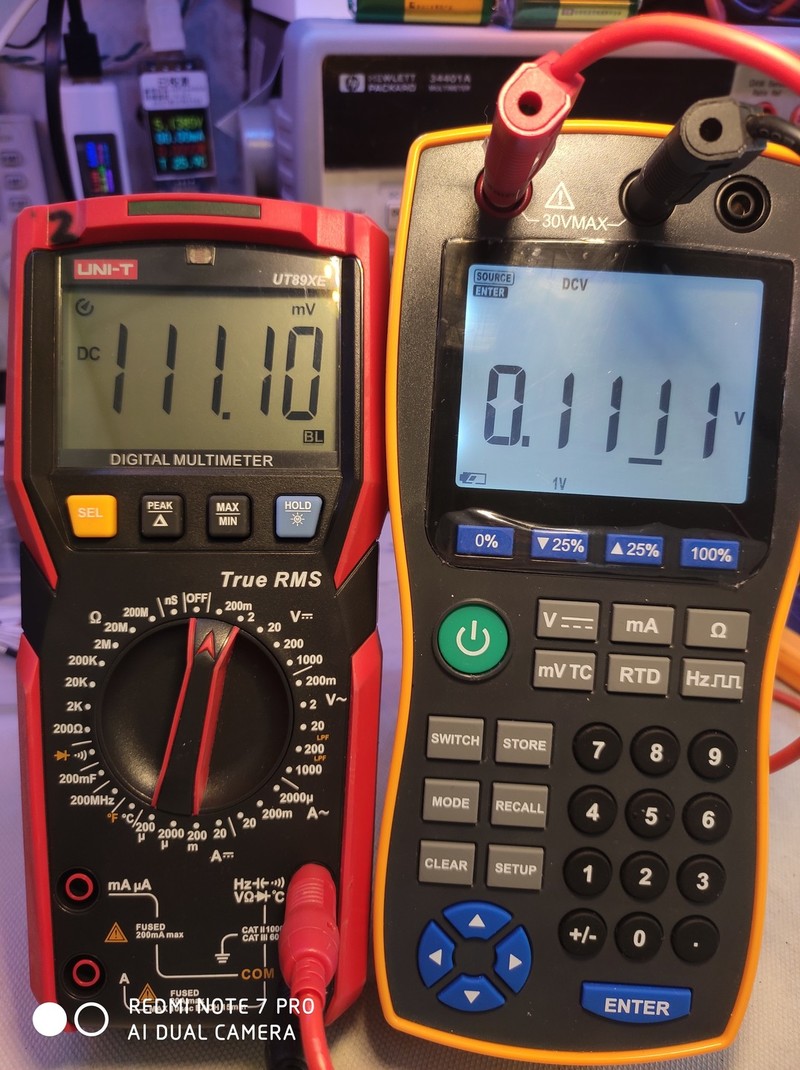

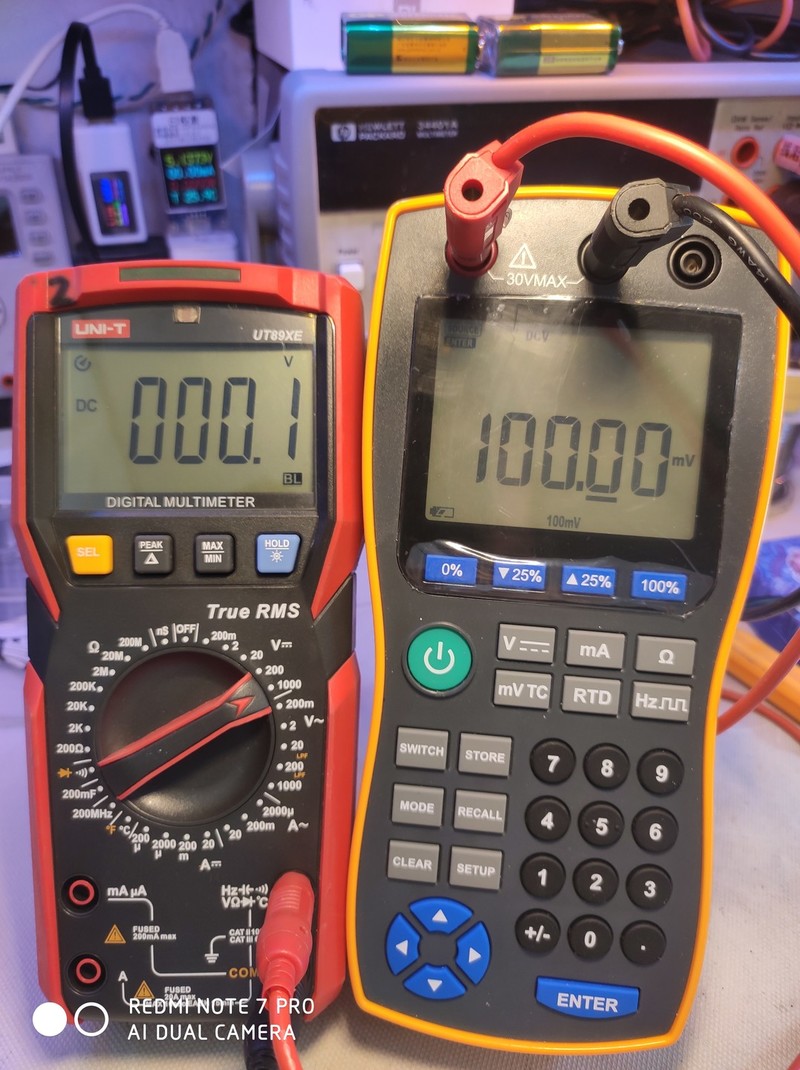

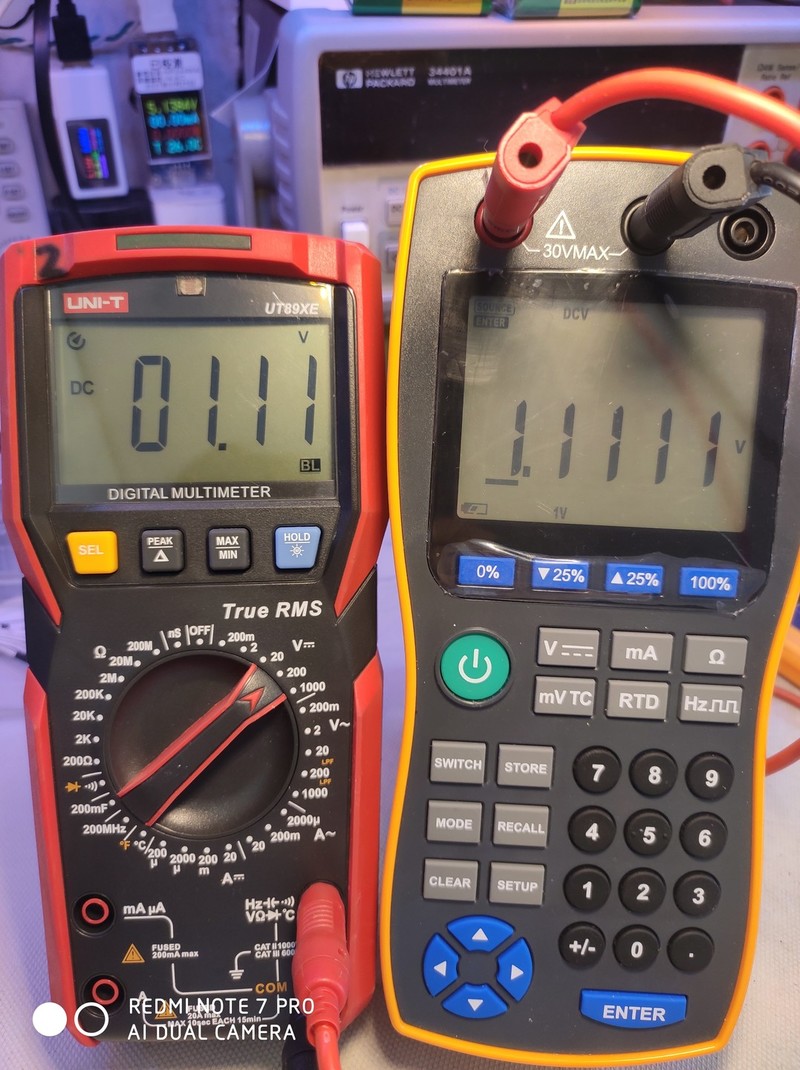

以下电压电流等档位测试比对，无序乱看啊，注意看档位量程，整体测试下来精度还可以，可能测试版的原因只有dc几个档位误差稍大一点，不过能闭壳校准的话这些都不是问题。并且测试下来dc2v 20v档满量程没有翻转电压误差，



















结束，谢谢观看。
最后上个人使用感觉：
拨盘手感非常好，类似福禄克187的感觉
使用7号电池容易得到，更换保险方便
自动背光仁者见仁了，我更青睐于手动背光，并且自动背光亮灯有延迟
大电容量程，高hz量程，低通滤波

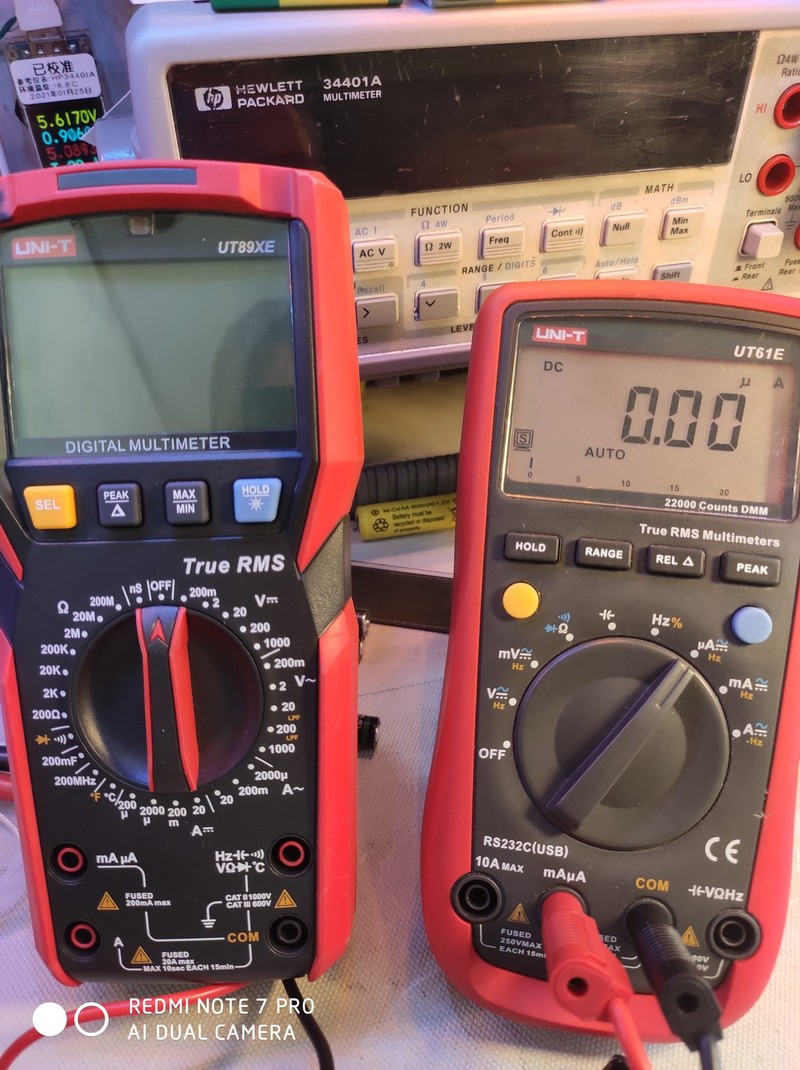

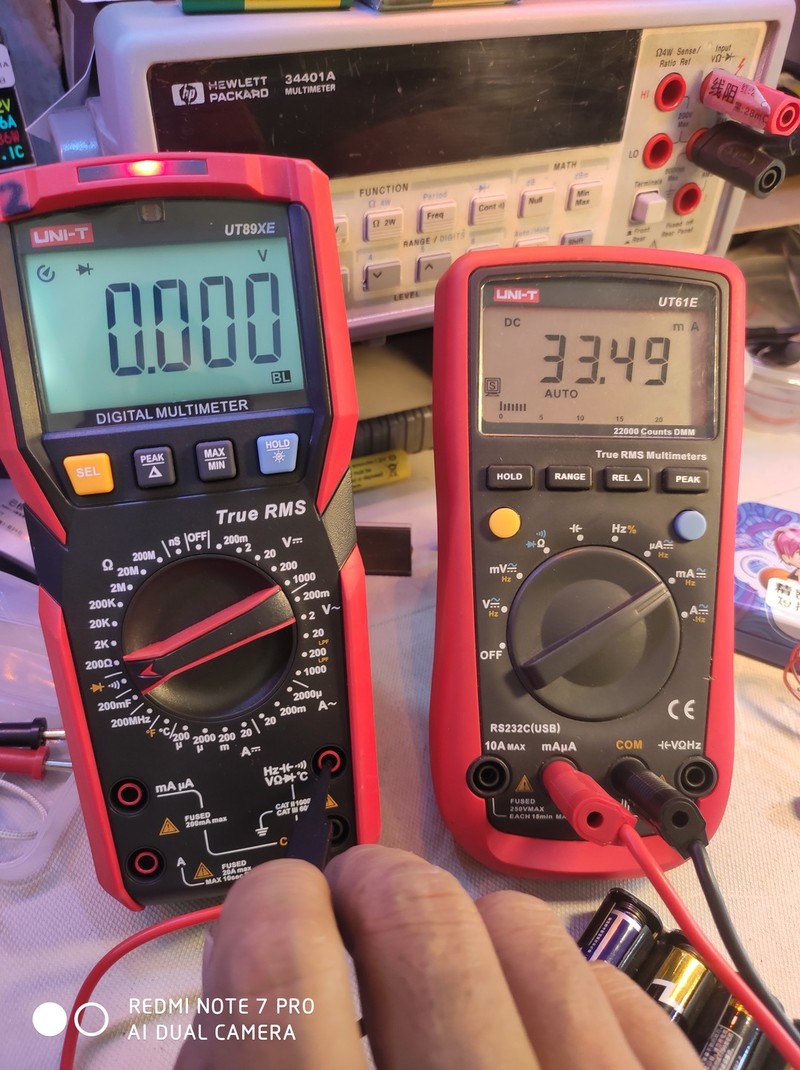

重点！贼快的测量速度，除了电容档外（比如61e测量某个电容需要2秒，它需要3秒），其他档与战斗机ut61e不相上下，某些档ut61e自动模式下都没有它快，差距就在61e换挡浪费的时间，
闭壳校准功能（需进一步证实），
自动关机后按任何键或拨盘都能唤醒
没有占空比测量功能，
屏幕显示效果不是太好有点灰蒙蒙的感觉，
耗电有点大，关背灯待机都比改装的开背灯的ut61e都大，并且自动关机待机功耗大，
外形做工质量等等都比ut61e改善很多但是不足以撼动ut61e战斗机的地位（抛弃自动档手动档不谈），，
个人感觉外形有点大，没有ut61e小巧，虽然61e也不是太小。
正式版售价虚高，280元左右的售价真不如添点钱入新款ut61e+，个人对比同样是手动4位半的ut39e+认为180元--200元左右适合这个表。
顺便说下入手价格，不到140元，有兴趣的咸鱼上有一个卖家还有很多很多，，，，

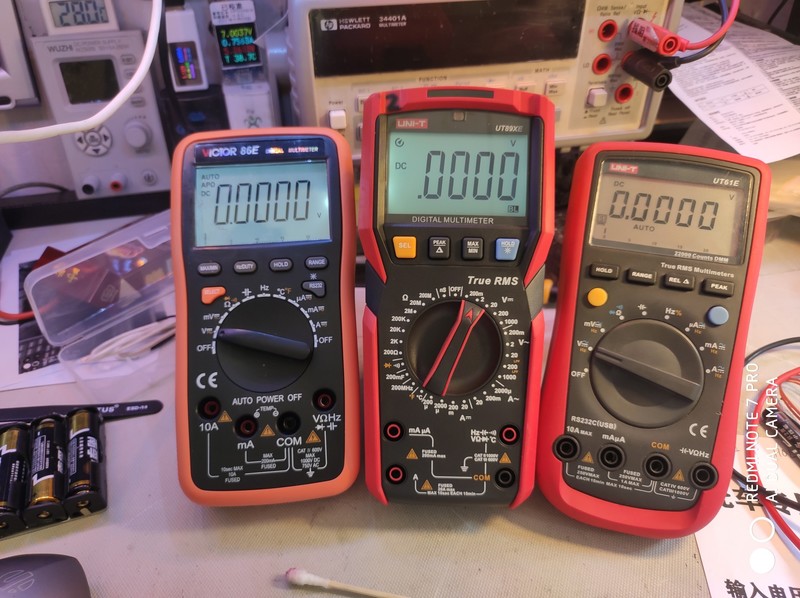

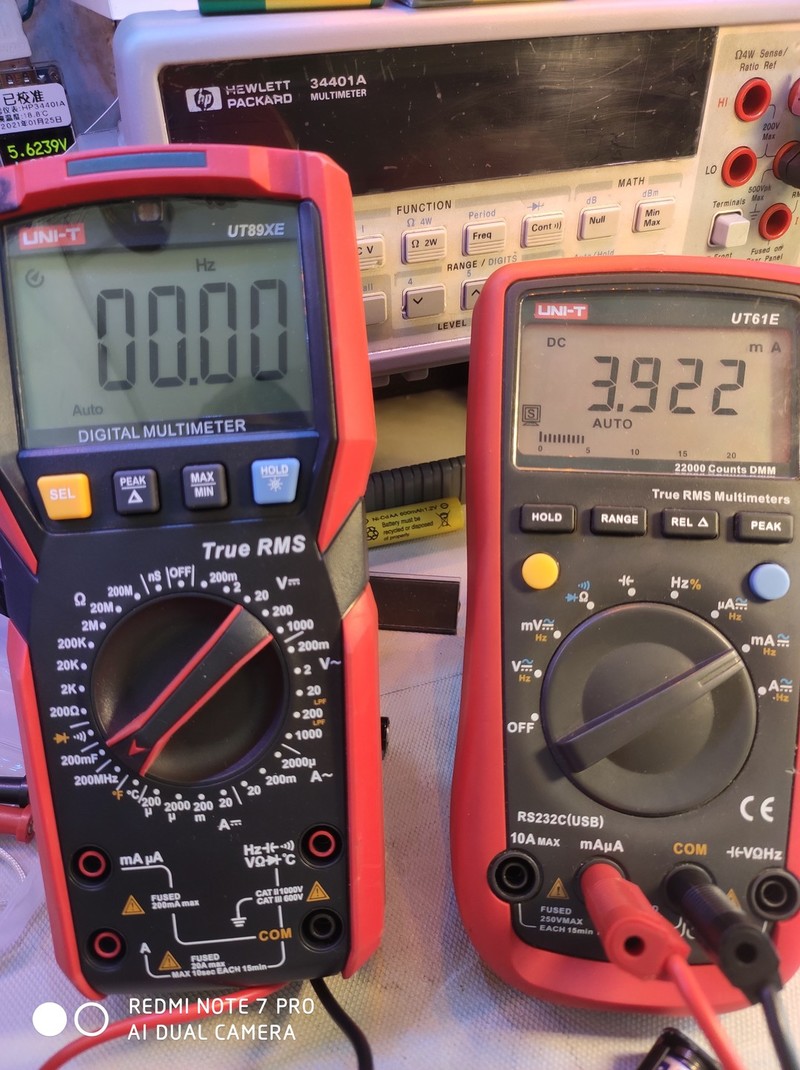

最后来张合影结束此贴。。。。。。。

我是不是该换个手机了，怎么拍的照片都灰蒙蒙的，，

多少钱入的？四位半手动档的表手里有39E+ ，买来都没用过，最近又准备出了

好表，部分精度超UT61E+

开个肠，破个肚，里面应该有精密排阻，

谢谢分享

可是没见有拆机

手动挡用不惯{:9001:}

wgh1027 发表于 2021-4-12 17:28
可是没见有拆机

别急，还没到货，一到货就拆机测试

13912217676 发表于 2021-4-12 15:27
多少钱入的？四位半手动档的表手里有39E+ ，买来都没用过，最近又准备出了 ...

39e+不错的，我玩过后就出了，貌似现在160左右，最低闲鱼见过126包邮，89xe我140左右入手的。

哈哈原来还没有到手

ksj197706 发表于 2021-4-12 18:54
39e+不错的，我玩过后就出了，貌似现在160左右，最低闲鱼见过126包邮，89xe我140左右入手的。 ...

精度还可以，主要是手动档没自动档方便

hc061218 发表于 2021-4-12 18:26
手动挡用不惯{:9001:}

你这种玩家，不用用啊，纯玩啊，真要用的话你的ut61e基本摆平任何测量，，，

ksj197706 发表于 2021-4-12 20:04
你这种玩家，不用用啊，纯玩啊，真要用的话你的ut61e基本摆平任何测量，，， ...

国产表暂时真不知道玩点啥好了，你说想玩吧也有点想玩，可是仔细想想，国产表貌似大同小异，实在也挑不出能打动人的地方！进口的又玩不起，感觉到玩表陷入了僵局，想有技术性的玩表，能力又不够！苦恼了

hc061218 发表于 2021-4-12 20:15
国产表暂时真不知道玩点啥好了，你说想玩吧也有点想玩，可是仔细想想，国产表貌似大同小异，实在也挑不出 ...

那就玩打磨，找款体质好的，打磨成20年不用换的既准又狠的表子出来，搞到每天时间都不够用的

看说明书不错，等待详细测试拆机。

已更新图片

手机拍得还算可以啊

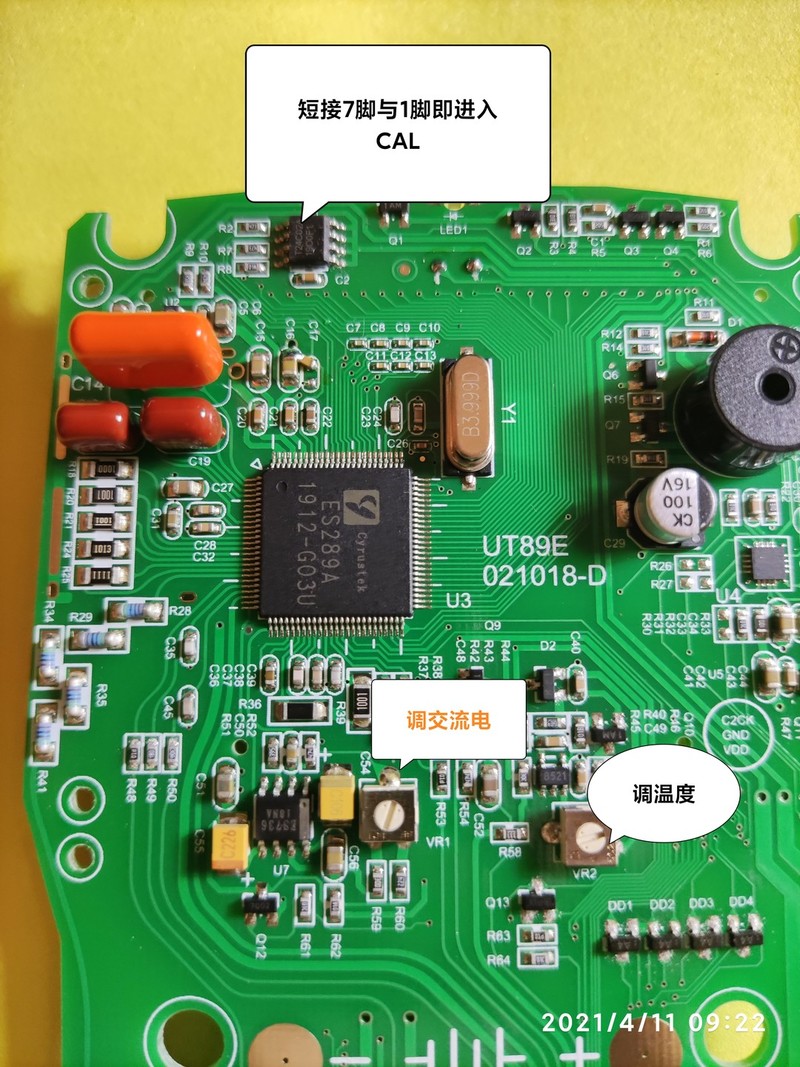

这表我也有一台。第一次收到后用基准电源对比发现精度不行。直流电压档200v档测基准电压24.82v表测得是24.81v，49.60v测得是49.57v，99.17测得是99.14v。当时不知道校准方法。选择退回换货。卖家也痛快给换货。收到第二台89xe测24.82v得24.80，74.39v得74.34v，99.17伏测得99.10v。20伏档测得基准电压也是偏离多。查看从承永官网下载的该表主控数据。发现88脚为校准功能。88脚跟24c02芯片7脚相连的，把7脚与1脚用线焊接通即进入CAL校正模式。(操作方法楼主已说明白了)。补充一下：板上可调电阻左边那个是调校交流电压的，右边那只是调温度的。输入基准电源电压没有严格要求。20v档可以输入14.988v然后长按减键至显示14.988。200v档输入99.17v也可以校准。

手动还在出新品吗？看来手动还很有巿场

a553994185 发表于 2021-4-19 01:06
这表我也有一台。第一次收到后用基准电源对比发现精度不行。直流电压档200v档测基准电压24.82v表测得是24.8 ...

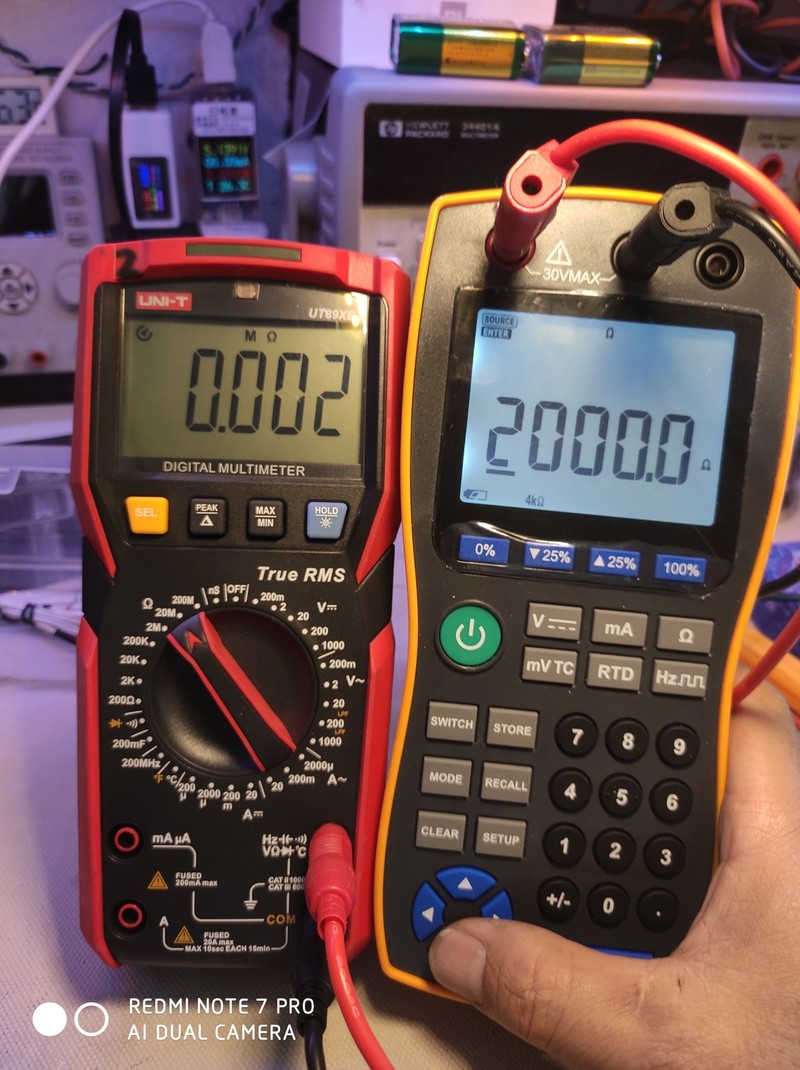

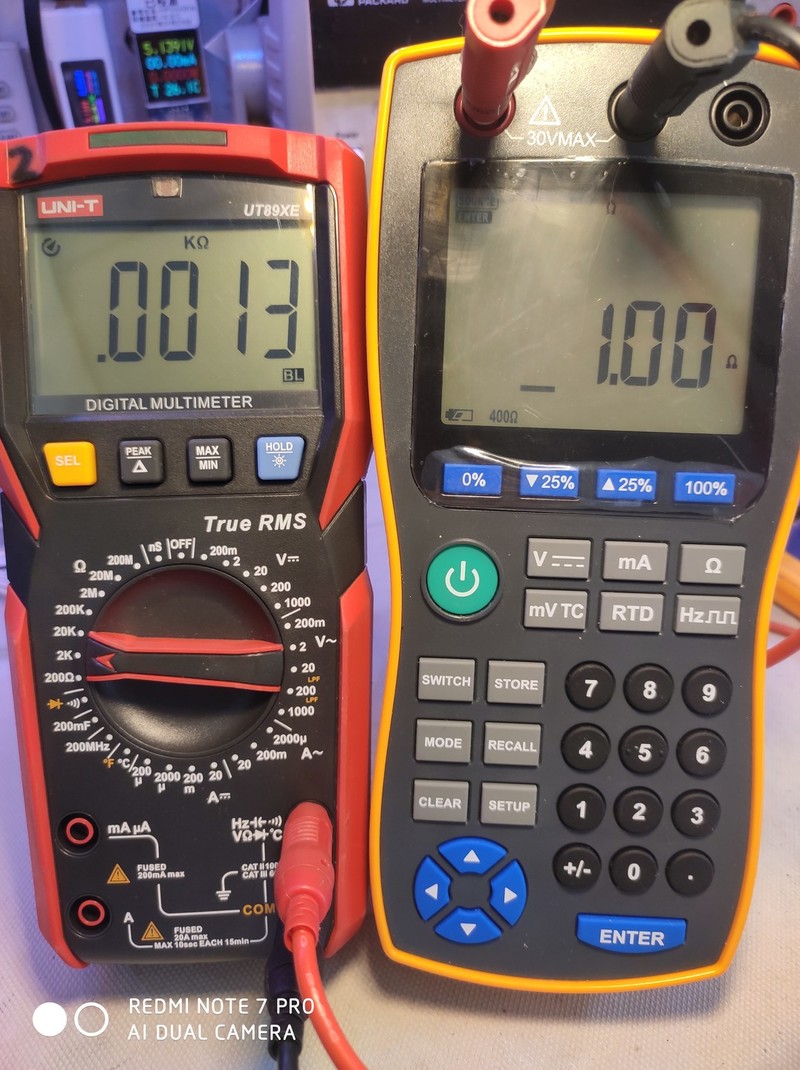

你的表是正式版吗？积分电容位置是否与我这个一样?主控是289A还是289B?电阻挡是否偏小?我这个200Ω档偏小40mΩ左右，郁闷的是电阻档还不能校准全靠分压电阻精度，这个表好在别的档位量程能分别校准，还不需要标准源，不像0660主控必须要整数的标准信号
