数字万用表测量电容可靠吗？

勇闯沙滩 发表于 2021-1-3 08:30
61E测这个电容看容量是最小的，那么这是他的弱项？虽然没看出来电容是多少uf的。 ...

22uf 谢谢

一般的万用表测电容可以，测电解电容没有谱可靠，测量原理在哪，它是测电容的电压到一定值的充电时间来换算容量，有问题的电容内阻很大，因此充电时间都长，换算的容量就很大，本来没有容量了，确换算出几倍于标准容量的错误结果。

HD123 发表于 2021-1-3 10:26
咋个测？你的意思就是测电容两端的电压嘛

对

很喜欢你的7000，记得你测了开关电源输出的纹波不行很失望。

楼主的ESR坏了这么大，你的7000应该能测出很明显的差异（我没用过7000）

我是玩具表或100K的表测得，手里没电桥，直接测电压，

61E也没有， 应该可以定性，61E频响10K，硬件真有效值的方案61E  100-300K都能测出吧，不说精度。我的71A 是100K  测2M还有一半电压。
只是这类表在测正常的开关电源空载时的纹波很慢并且当纹波电压变化时基本没反应

wgh1027 发表于 2021-1-3 01:43
可是我的万用表是靠谱的哦

我觉得9205测电容最靠谱，我有一次测一个4.7UF电容，指针侧充放电正常，890数字测3.2UF，用9205测只有0.978UF，很明显

wgh1027 发表于 2021-1-3 01:43
可是我的万用表是靠谱的哦

各个产品对电解电容的测试方式不尽相同，测试频点也不一样，看来你这9202测试电容不错

很久以前好像看到一篇文章，说是万用表测电容有两种不一样方案，wgh1027坛友的是老表，应该是一种，这种表采用的测试方式要准一些，但缺点就是测不了大容量的；现在的万用表用的是另一种，能测大容量的，但小容量的好像不太可靠。

wgh1027 发表于 2021-1-3 01:43
可是我的万用表是靠谱的哦

请问：这个2,2uf等于0,09没看明白呀。

老生常谈，电容是一个神奇的零件，不是哪一种表测得准的问题（包括绝大多数手持电桥），万用表也叫多功能数字表，讲究的是多功能、方便使用的工具，不管测啥它都没有专用工具测得精准。就楼主这种问题没必要测来测去的，直接换电容就行了

atz123 发表于 2021-1-3 19:14
很久以前好像看到一篇文章，说是万用表测电容有两种不一样方案，wgh1027坛友的是老表，应该是一种，这种表 ...

这种老表我有个9203，测2P、3P非常准，测电解电容也没问题，和电桥一样，采用容抗法，只是频率固定的400Hz。

ynkmzyl 发表于 2021-1-3 21:12
老生常谈，电容是一个神奇的零件，不是哪一种表测得准的问题（包括绝大多数手持电桥），万用表也叫多功能数 ...

直接换电容就行了。我试过好多次了，拆一个好的机器的上电容放上也不行，以前没有LCR，真的把人搞糊了，做了几十年，都在一个电容上翻车。明明是在用的电容，为什么不行，同样是这种机器，为什么不行，当时没电桥，真的想不通，后来买来了，LCR 才一目了然。

光速飞行 发表于 2021-1-3 22:27
直接换电容就行了。我试过好多次了，拆一个好的机器的上电容放上也不行，以前没有LCR，真的把人搞糊了，做 ...

好象你买了个逼格很高的LCR吧，台式专用，专业的需求还得专业工具才能胜任。反正电容是个很神奇的零件

ynkmzyl 发表于 2021-1-3 22:47
好象你买了个逼格很高的LCR吧，台式专用，专业的需求还得专业工具才能胜任。反正电容是个很神奇的零件 ...

我有5台多，二台DIY的，三台商业的，不少了。

请问光速飞行；你DIY的是电桥还是ESR表？您认为DIY的ESR表测量ESR准吗？
我也DIY一台ESR表。采用 小鬼头 先生的电路图，使用MF47万用表的刻度盘，欧姆X1档直接读出ESR值。挺准的。

光速飞行 发表于 2021-1-3 22:52
我有5台多，二台DIY的，三台商业的，不少了。

厉害厉害，看来对电容有深入的研究

散淡021 发表于 2021-1-3 17:28
对

很喜欢你的7000，记得你测了开关电源输出的纹波不行很失望。

测电压检测，空载是很小的，必须带载测试，就容易观察出来，因为维修电路的是后，在电路中的很多电容是个电路相连的，所以平时测电压就容易分析故障点

乐在其中110 发表于 2021-1-3 23:43
请问光速飞行；你DIY的是电桥还是ESR表？您认为DIY的ESR表测量ESR准吗？
我也DIY一台ESR表。采用 小鬼头 先 ...

DIY是电桥，许老师的电桥，位数少，不适宜专业用，不过可以学到一些基础。测量ESR还是LCR准确，单测ESR的测试表用处不大。

ynkmzyl 发表于 2021-1-4 08:36
厉害厉害，看来对电容有深入的研究

没什么厉害，只是边学，边玩。

许老师的ESR表买了就吃灰了，只能测ESR值，分辨率还挺小，感觉也不准，一点用处都没有

研究零件必须电桥，但电桥OK的电容装上开机后测ACV马上知道是否确定好，是否为再发热怀孕。

没波波又没能测ACV的表，那就开机带满载10分钟后用手摸电解，温热和没温度的，ESR肯定OK，烫手的ESR偏大些（而ESR很大的是不会烫手的，这时测DCV也不正常了）

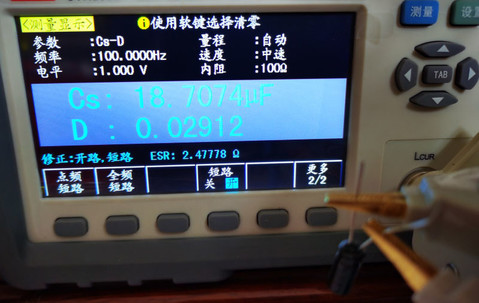

也测量楼主的这个电容，普通的电解电容，22uF/50V，正常值。测量时不一定是标准的，22uF容量，D参数，在0.02912（D值越小越好），ESR2.5欧。
