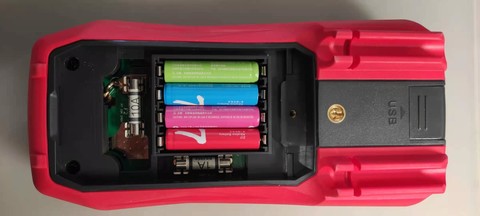

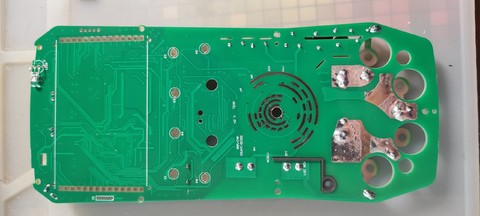

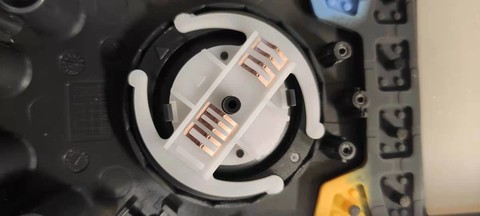

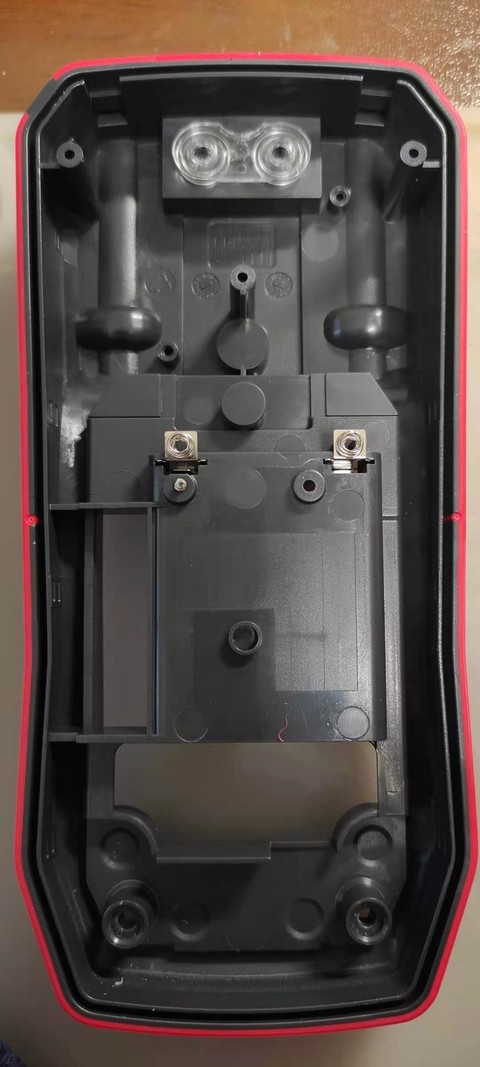

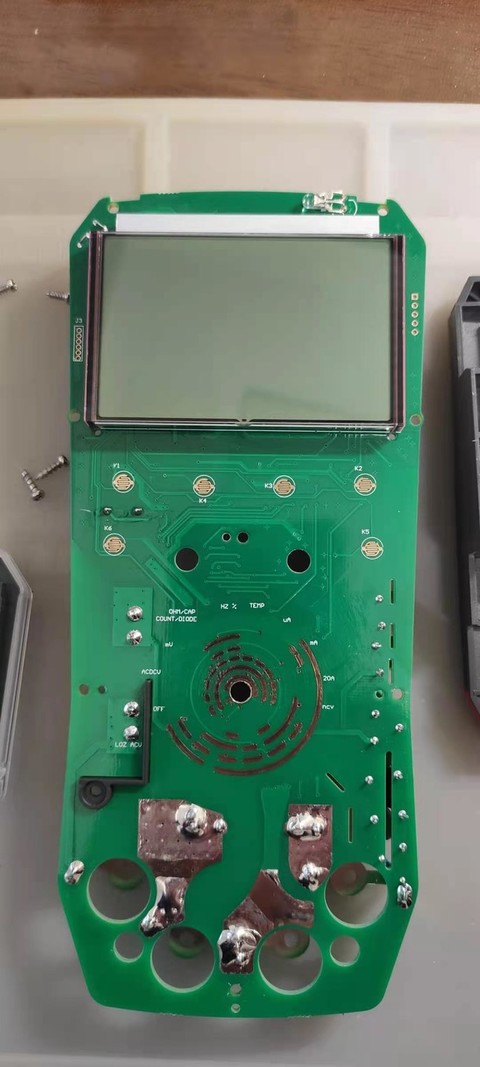

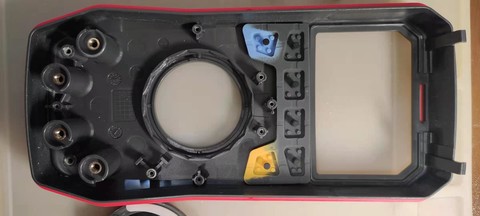

UT61D+拆解

发表于：2021-3-2 21:13:28 3467
万用表
主题类别: 知识_经验
仪表品牌: 优利德（UNI-T）
显示方式: 6000字
型号或关键字: UT61D+

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 ynkmzyl 于 2021-3-3 08:51 编辑

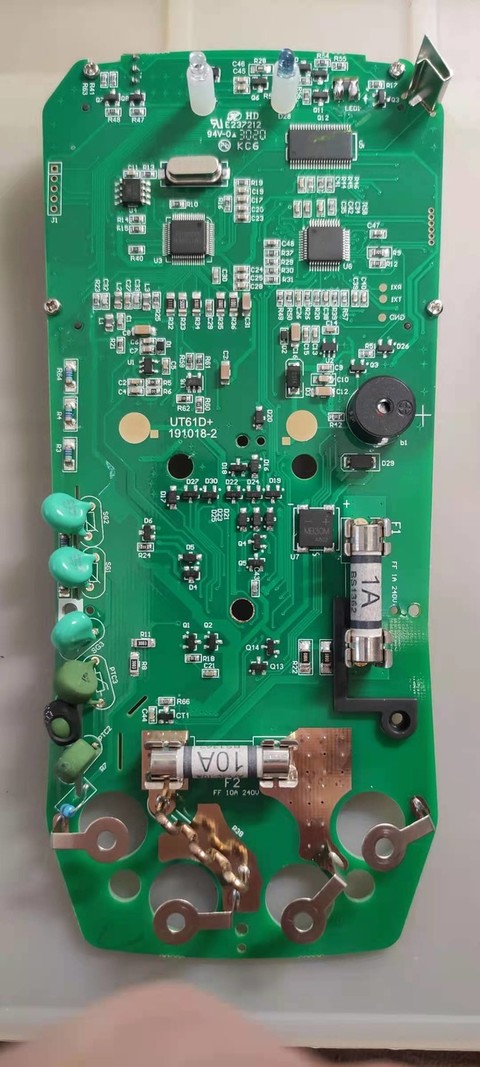

主要特点：0661（对应12P65）变身成为ADC前端芯片，功能控制全部由第二单片机完成，上位机软件可以双向控制此表。
极速通断反应（这项比众仪Y反应快得多）、二极管正常短鸣与击穿长鸣。毕竟新一代了，做工由内到外都比老一代有提升。
常用的直流电压与电阻测量速度，只能说一般般，没有众仪Y快（被超频后的众仪Y全面吊打，架构不同UT61D+不可以简单粗暴换晶振超频）。

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（8）

无极 数字梦想家 2021-3-2 23:58:23
这做工不应该用台巴子的芯片啊，搞个TI或者ADI的ADC成本也就加十几块钱，售价可以翻几番
2021-3-2 23:58:23 回复
wgh1027 数字大神 2021-3-3 00:07:05
不错不错不错
2021-3-3 00:07:05 回复
勇闯沙滩 数字大神 2021-3-3 06:52:26
看题目是 UT61拆解，细看原来是 UT61D+拆解.
2021-3-3 06:52:26 回复
tpy 数字探长 2021-3-3 08:32:44
做工越来越好了。
2021-3-3 08:32:44 回复
ynkmzyl 楼主     数字大师 2021-3-3 08:49:37
无极 发表于 2021-3-2 23:58
这做工不应该用台巴子的芯片啊，搞个TI或者ADI的ADC成本也就加十几块钱，售价可以翻几番 ...

研发成本高，费思就失败了，从众仪Y来看，0660还有潜力、又简单又便宜。估计软件都是芯片厂家订制好的，大幅节省成本。
2021-3-3 08:49:37 回复
hc061218 数字王者 2021-3-3 16:45:21
我用ZTY二极管档测了2.7V的电池。电池反向测！有一定概率屏幕显示0000，(此时表笔两端电压并不是0)，但是蜂鸣器会不响，但是仅仅能持续了1-2秒钟吧，然后就会有非零读数，然后响一下，但是瞬间，读数就比较大了，然后就不响了！
2021-3-3 16:45:21 回复
hc061218 数字王者 2021-3-3 16:47:28

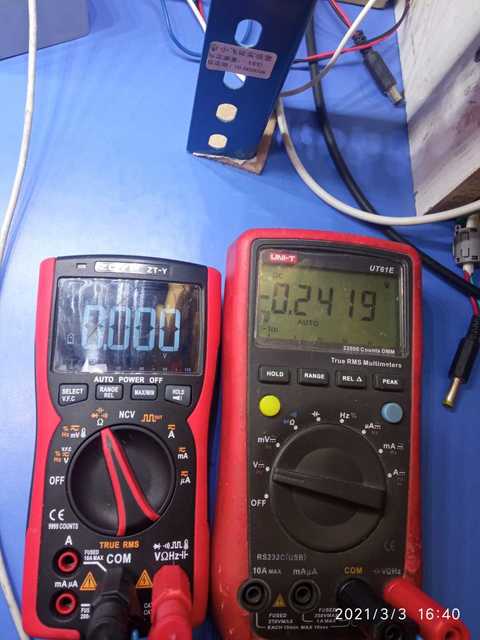

抓拍一张图
以下程序自动插入未在内容中添加的图片或附件
2021-3-3 16:47:28 回复
tempget 数字斗士 2021-5-5 18:14:50
额好像没看到NCV天线在哪
2021-5-5 18:14:50 回复
