用福禄克289Ｃ检修开关电源

发表于：2021-4-28 12:24:38 2764
万用表
主题类别: 实测（简单)
仪表品牌: 福禄克（Fluke）
显示方式: 四位半
型号或关键字: 福禄克２８９Ｃ

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
开关电源中电解电容损坏是个很常见的故障，今天遇到一个电源正好是滤波电容失效这种故障，用福禄克289Ｃ检测了更换电容前后的电压值，
发两张测试图片供参观：

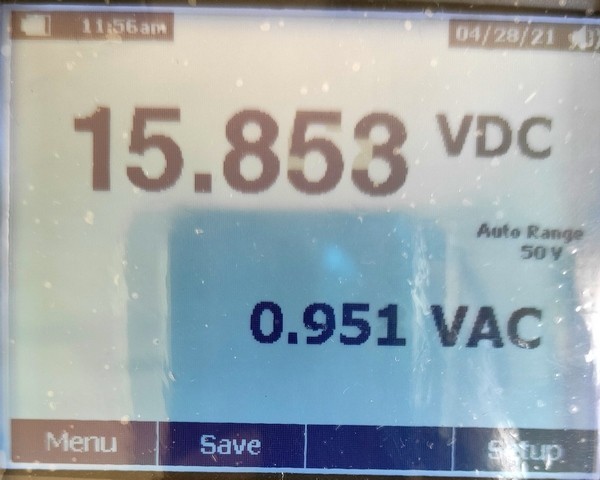

１、更换前的电压值

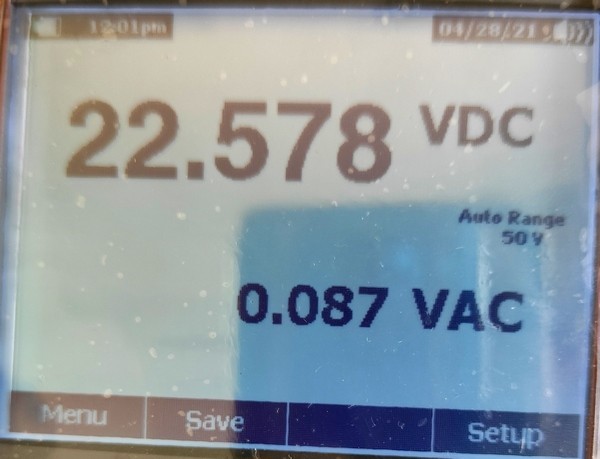

２、更换后的电压值
看来区别还是很大的。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

13912217676 数字巨人 2021-4-28 20:18:34
AC+DC功能的万用表的优势，交流信号一目了然
2021-4-28 20:18:34 回复
光速飞行 数字大神 2021-4-28 20:59:19
修电源这个功能很好用的，DC,AD能看波汶电压。
2021-4-28 20:59:19 回复
hc061218 数字王者 2021-4-28 23:54:26
用普通表，能看到跳动不？
2021-4-28 23:54:26 回复
勇闯沙滩 数字大神 2021-4-29 06:36:10
用普通表测更换电容前后的电压值是多少伏？差多少。
2021-4-29 06:36:10 回复
HD123 数字精灵 2021-4-29 07:48:42
hc061218 发表于 2021-4-28 23:54
用普通表，能看到跳动不？

一样的看
2021-4-29 07:48:42 回复
散淡021 数字大神 2021-4-29 22:24:23
本帖最后由 散淡021 于 2021-4-29 22:33 编辑

楼主不说明是输出电解还是中间的10-47微法？
输出电解应该说明是否带载
DC、AC双显示确实方便，不果有些高档表此档看不到很小的波纹电压。
如测12V、5V输出空载时

楼主的案例，大多数用低档表的单测DCV就搞定了（没好表子只能凭经验）如测输出12V处，波纹很大时12V一带载也降低很多。


楼主的289
如测5V、12V、等等
不知用此档 但正常的电源如5V， 空载和带满载5V保持不低时，ACV各是多少？
（因看你的ＤＣＶ15V和22V，不知正常是多少？　如正常是２４Ｖ？　那２８９也与４２８２差不多）
2021-4-29 22:24:23 回复
wgh1027 数字大神 2021-4-29 22:27:53
2021-4-29 22:27:53 回复
wgh1027 数字大神 2021-4-29 22:29:32
好表就是牛
2021-4-29 22:29:32 回复
无极 数字梦想家 2021-5-1 01:35:10
示波器不清真吗，这玩意的价钱够买很不错的示波器了
2021-5-1 01:35:10 回复
