众仪ZT922S声控万用表拆解，试玩！

孙悟空！俺叫你一声，你敢答应么？
这台词大家都应该不陌生吧？

今天换个玩法，万用表！俺叫你一声，你敢答应么
“滴滴。。。”

最近好长一段时间，众仪都没啥动静，这几天刚刚发布了一款ZT922S，声控万用表！

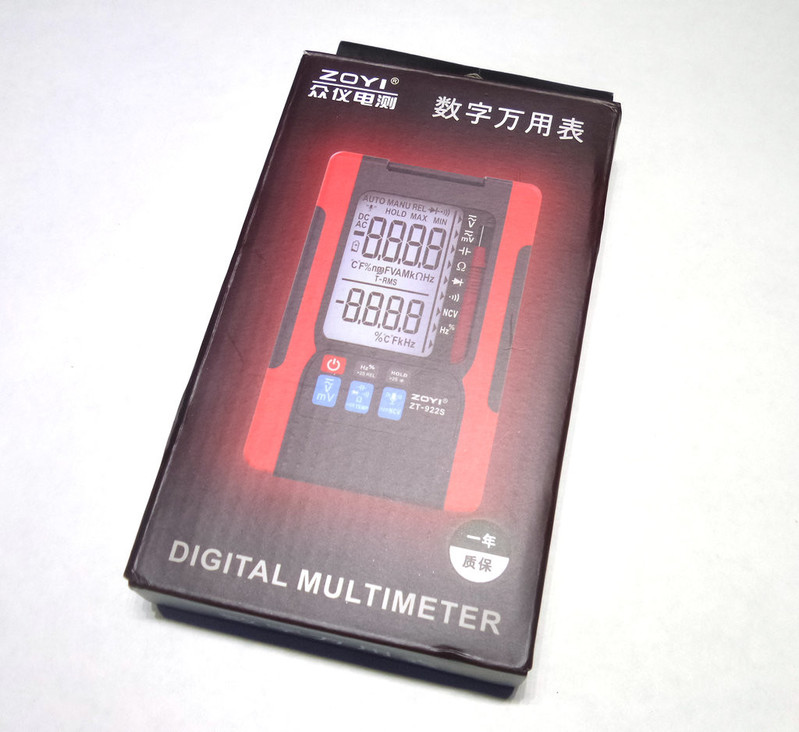

不光是声控，而且还是个袖珍表。包装盒都很小的。

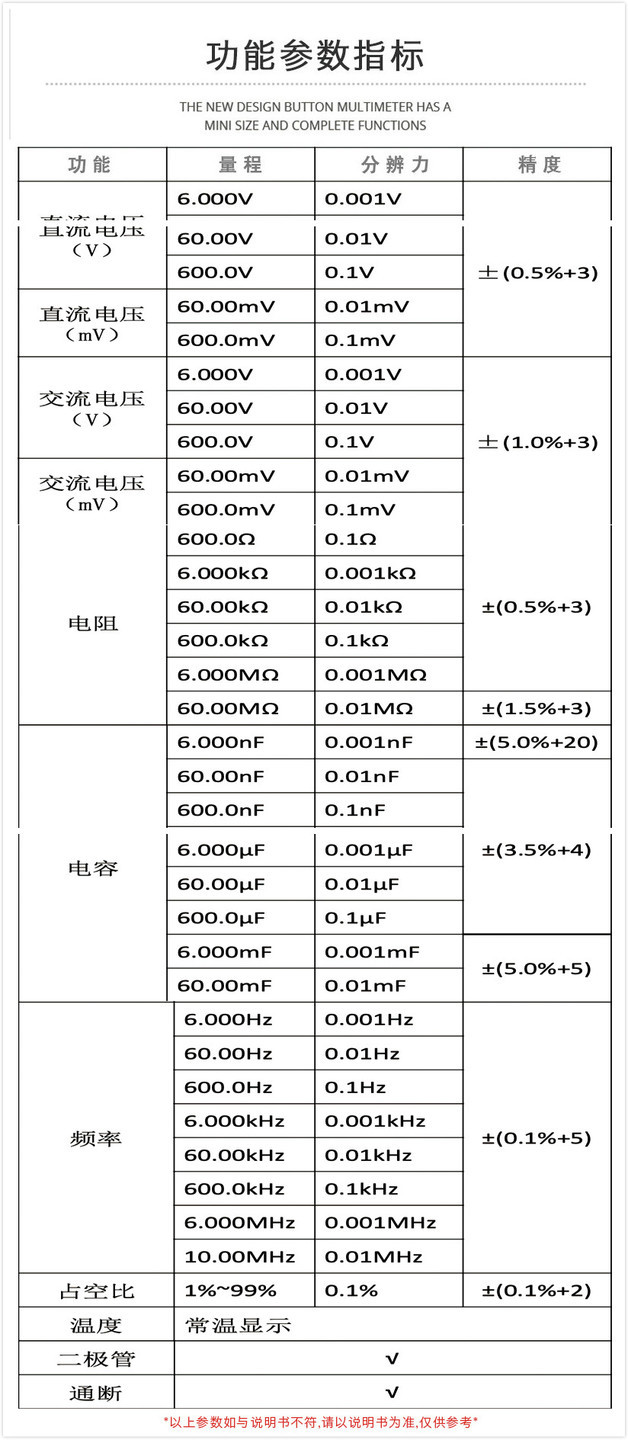

ZT922S的官方参数。

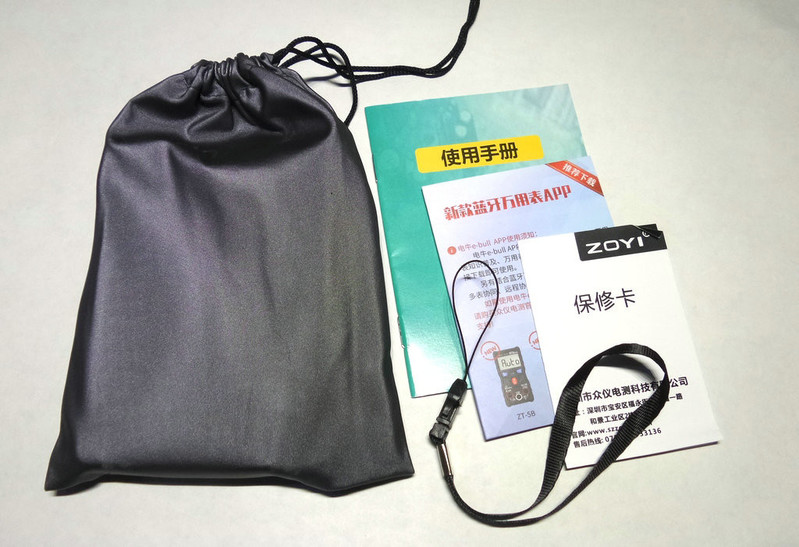

开始拆包。包装盒内所有东西如图。万用表在收纳袋里。

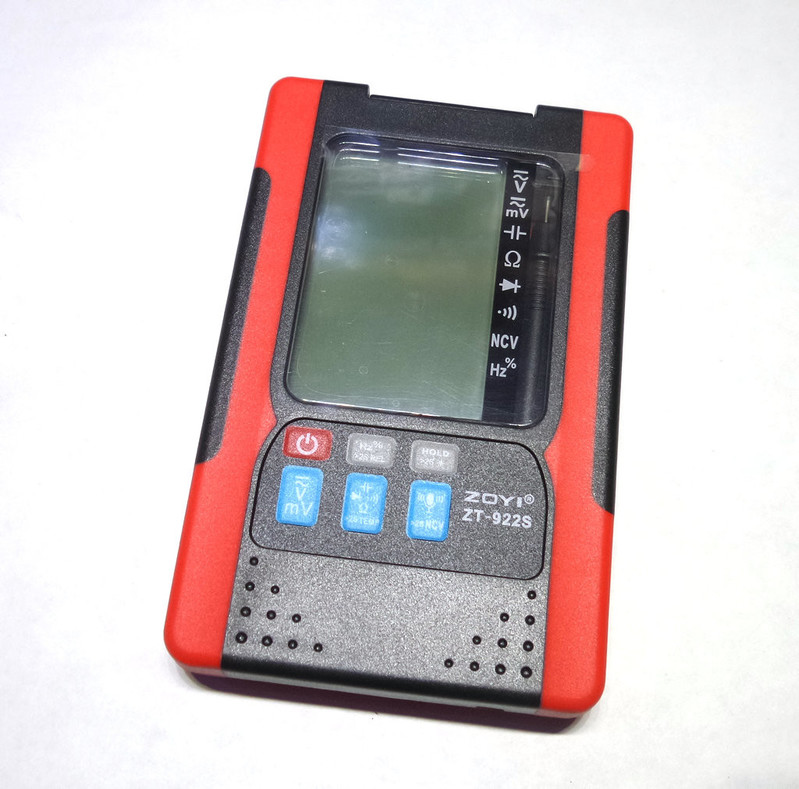

整体造型感觉有点像小时候的俄罗斯方块游戏机undefined

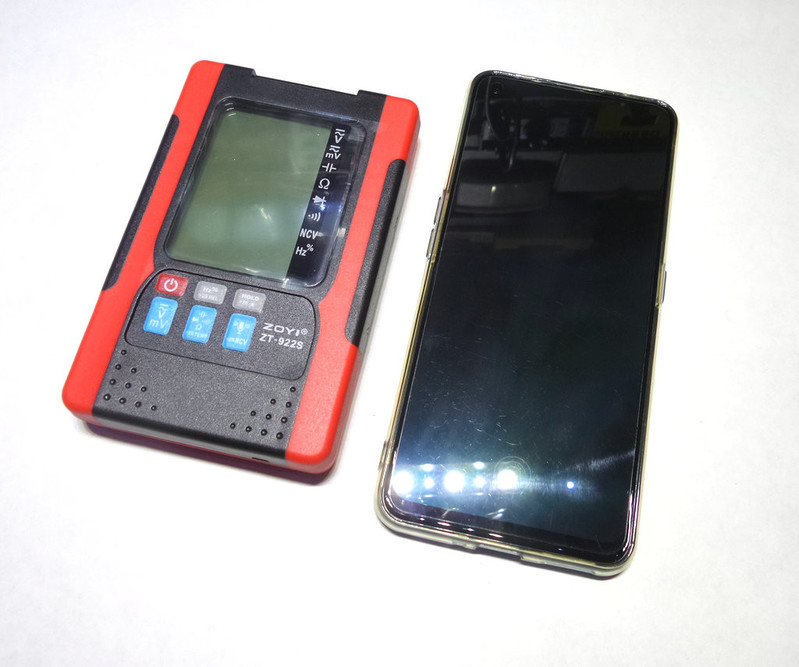

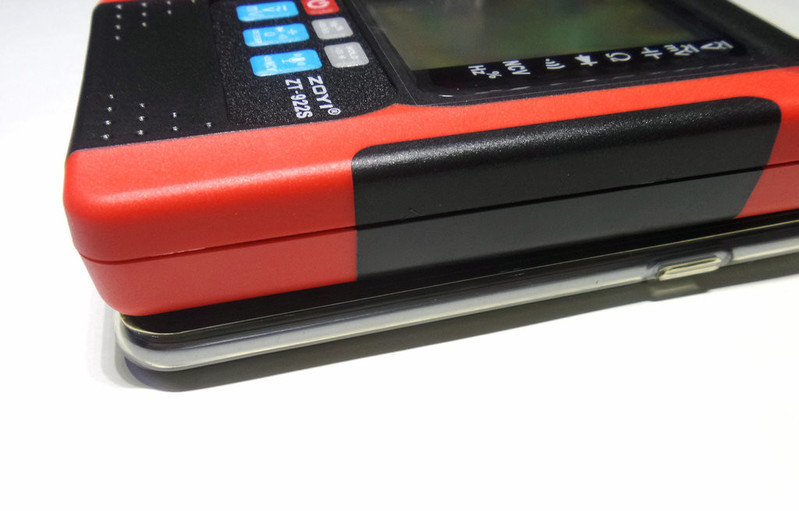

和6.5寸手机对比下个头。

个头虽然不大，但是厚度还是有的。。。

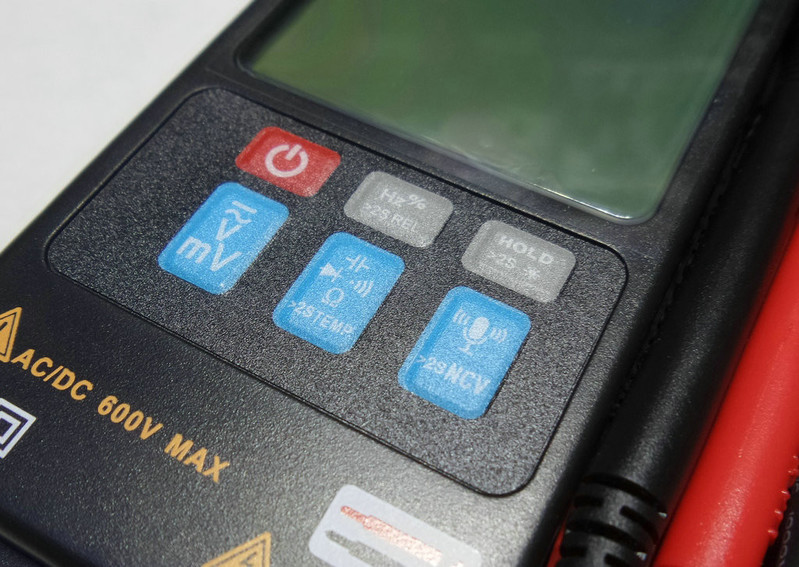

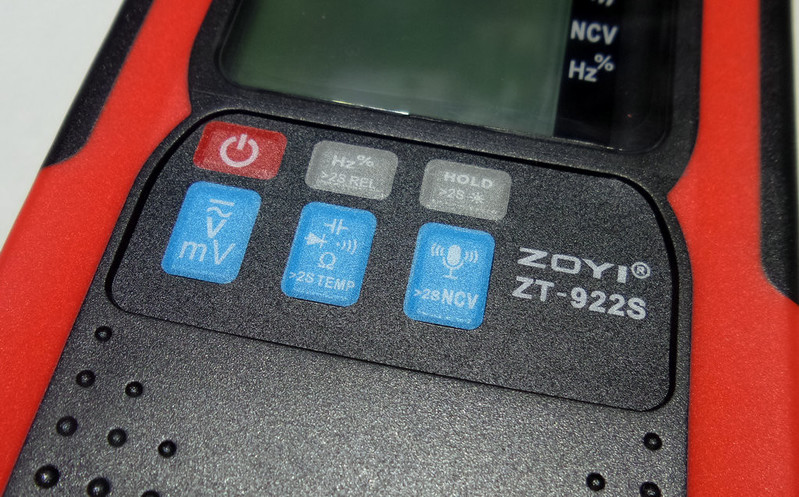

6个按键，5个带复选功能。

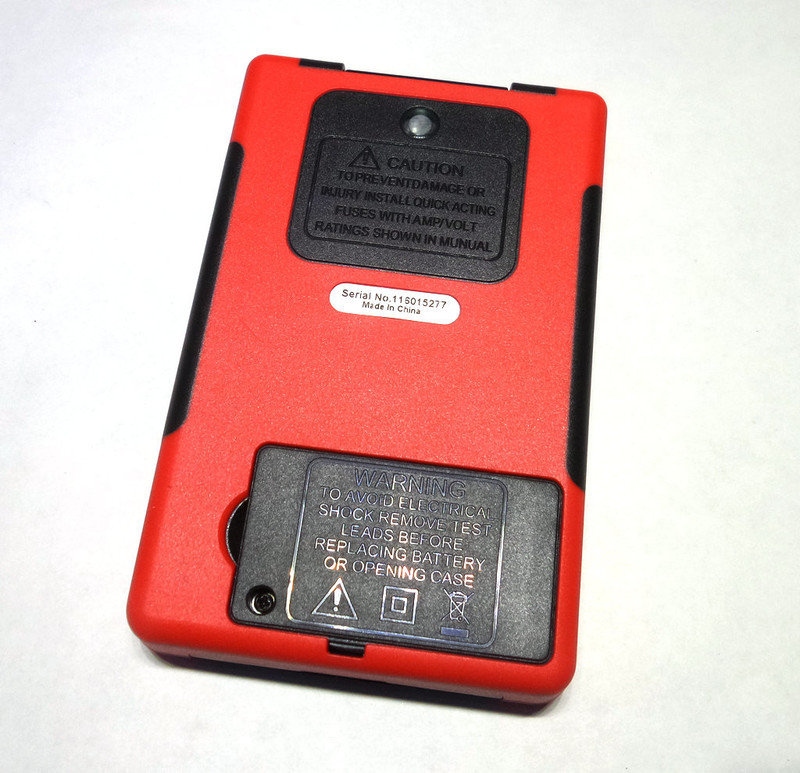

背面很平整。没有支架。

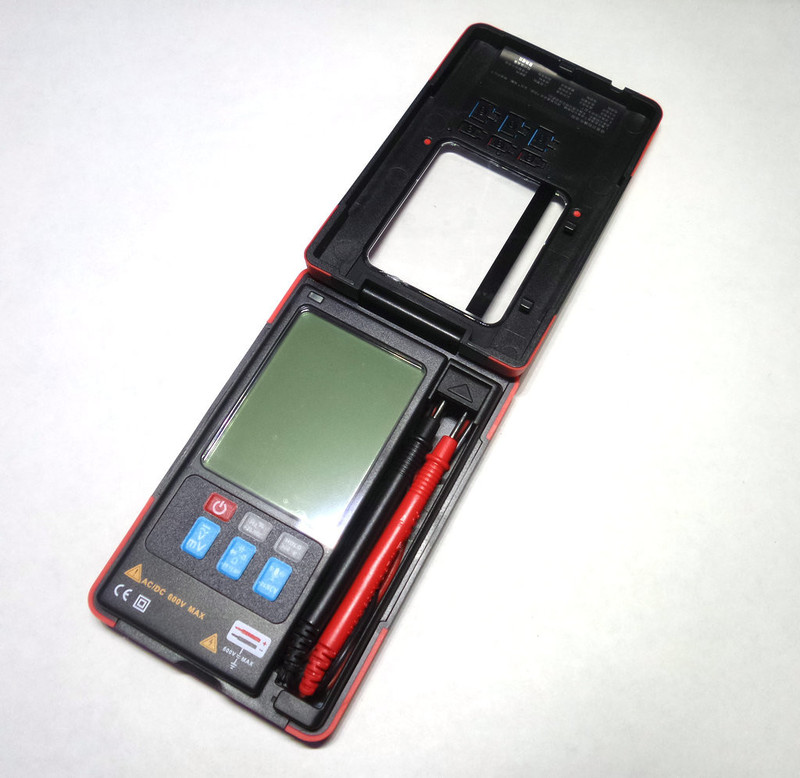

开盖，上盖可以360°翻折。如果上盖翻过去的时候设计一个卡位可以充分利用上盖作为支架。
没有支架，没有磁吸，这万用表只能平放在桌面上。。。

打开上盖以后里面还有6个按键。

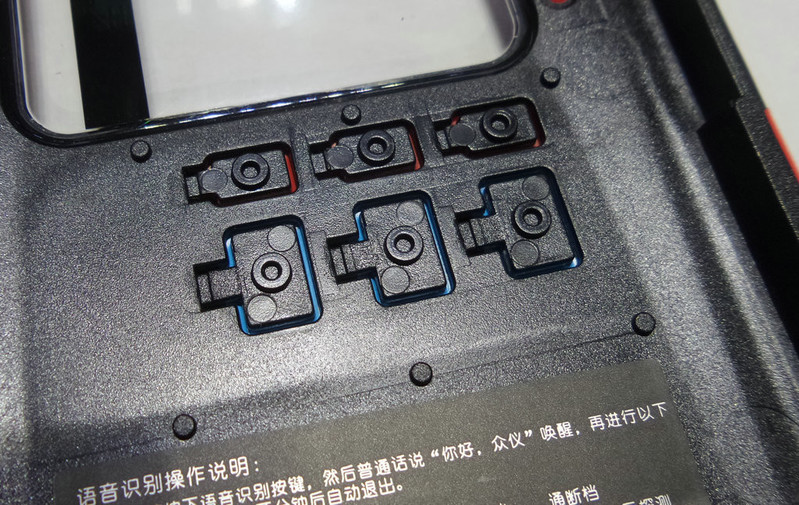

上盖设计了6个可活动的按键位。这样的设计和以前的有些计算器，遥控器很相似。

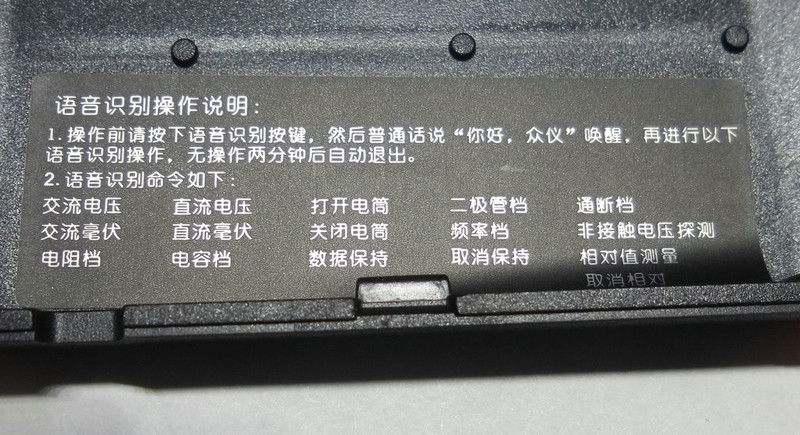

上盖里面印着语音指令。

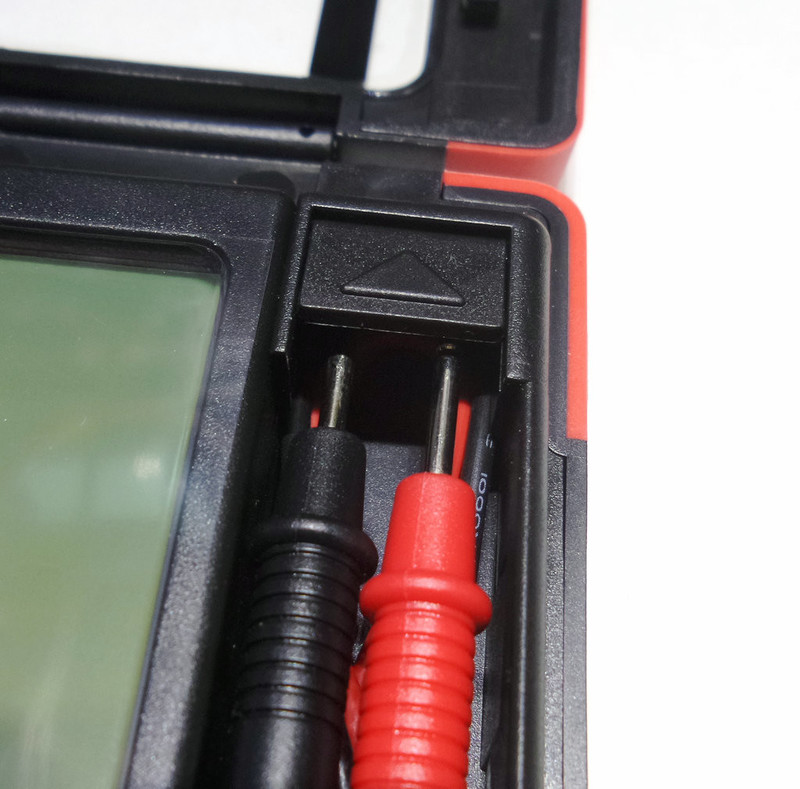

表笔收纳位上面有个小翻盖的设计。

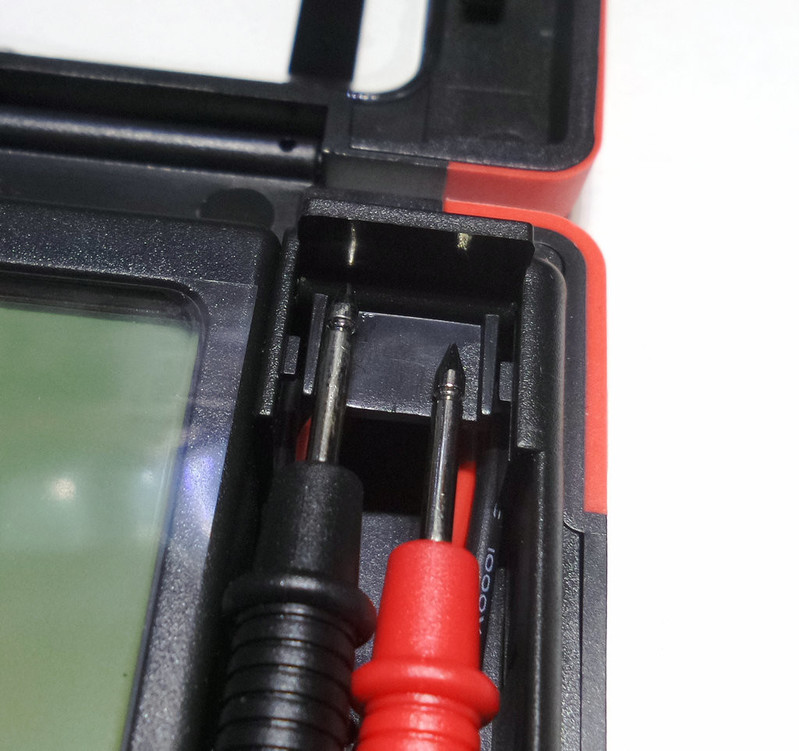

扣一下这个翻盖表笔就弹出来了。不用费劲的去那个槽子扣表笔了。

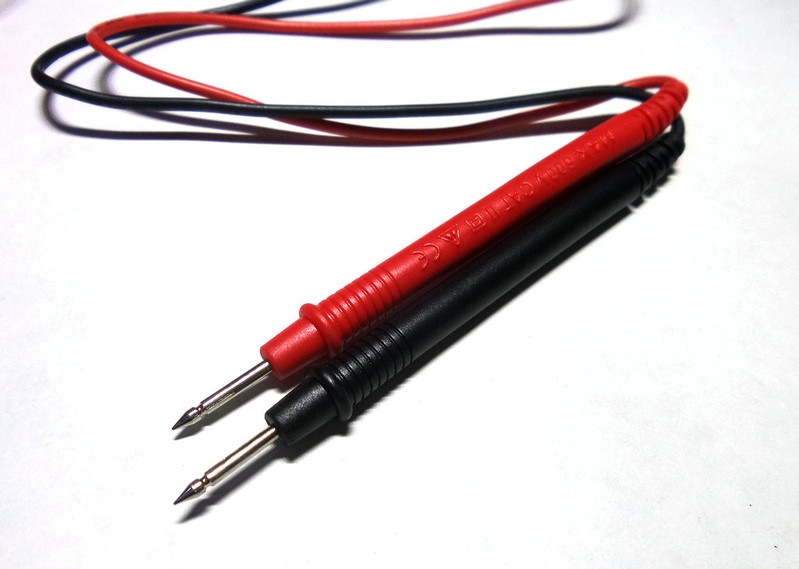

表笔很小巧。用起来还算顺手。

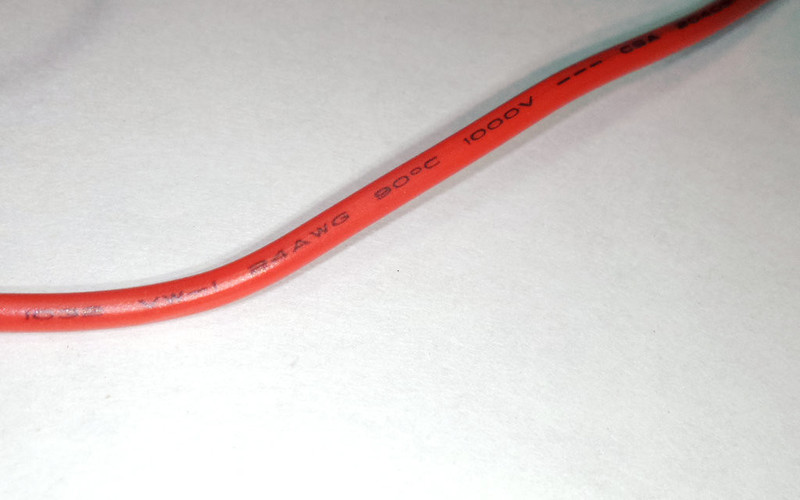

24AWG 硅胶线。线长大概60cm。

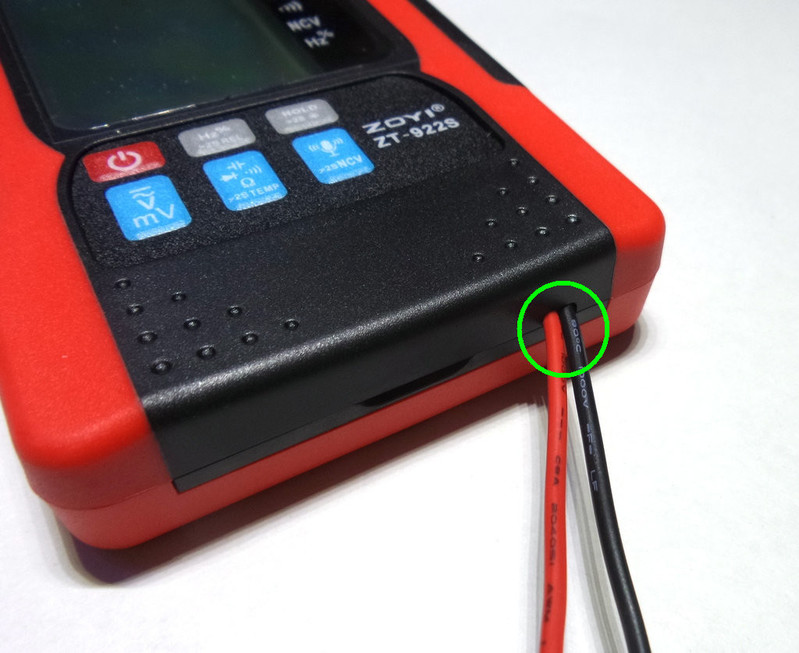

合上盖子，外壳还有个专门为表笔线预留的出口。

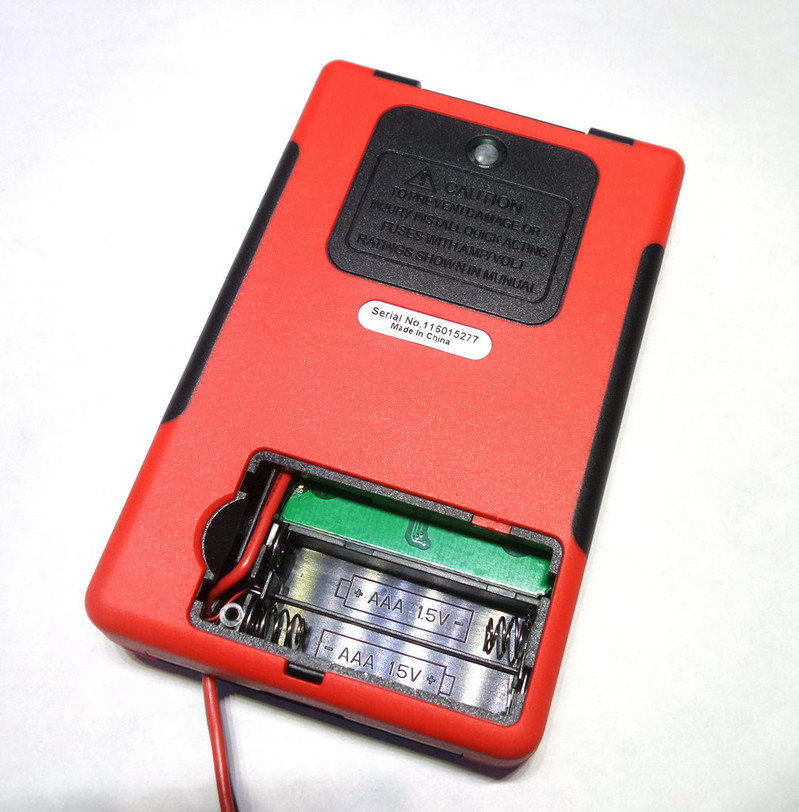

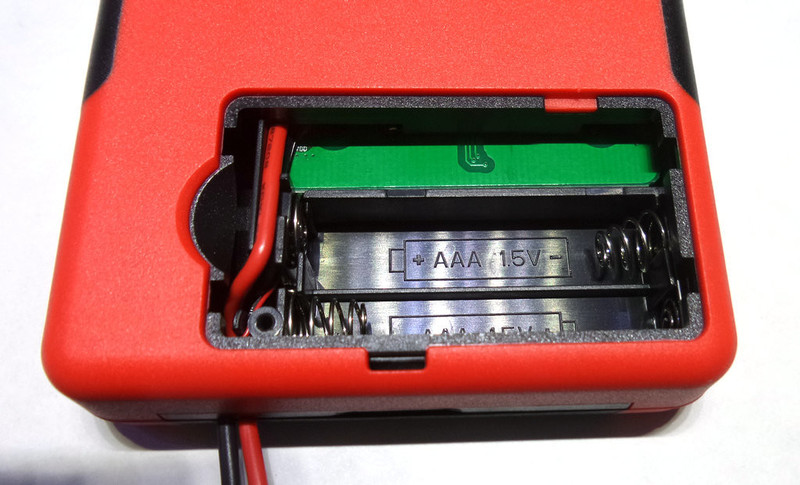

电池采用两节7号电池。

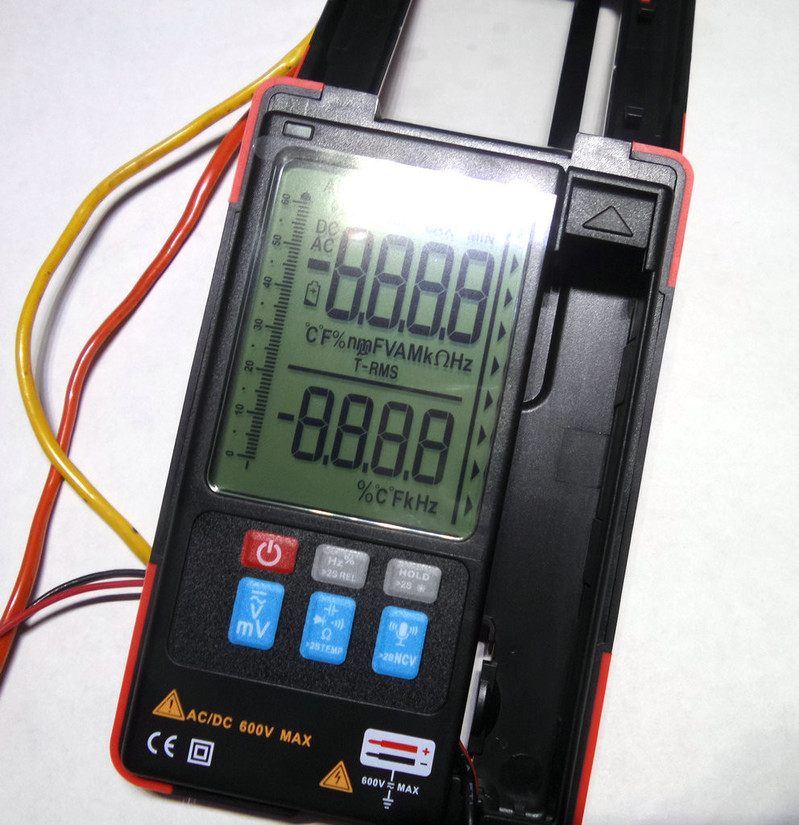

通电满显界面。

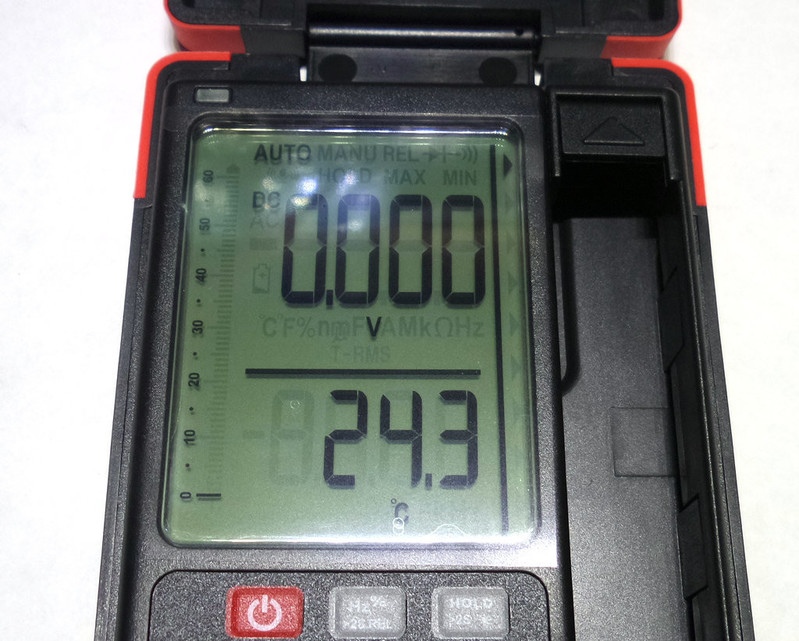

开机默认电压档。
下面显示温度。左侧还有模拟进度条。

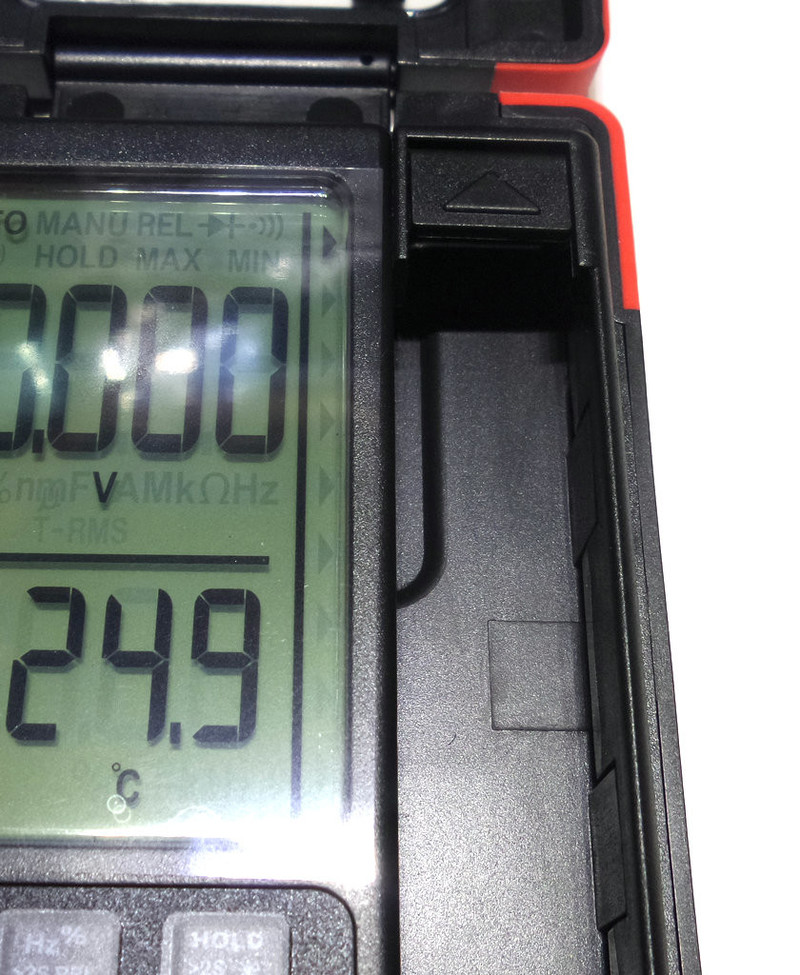

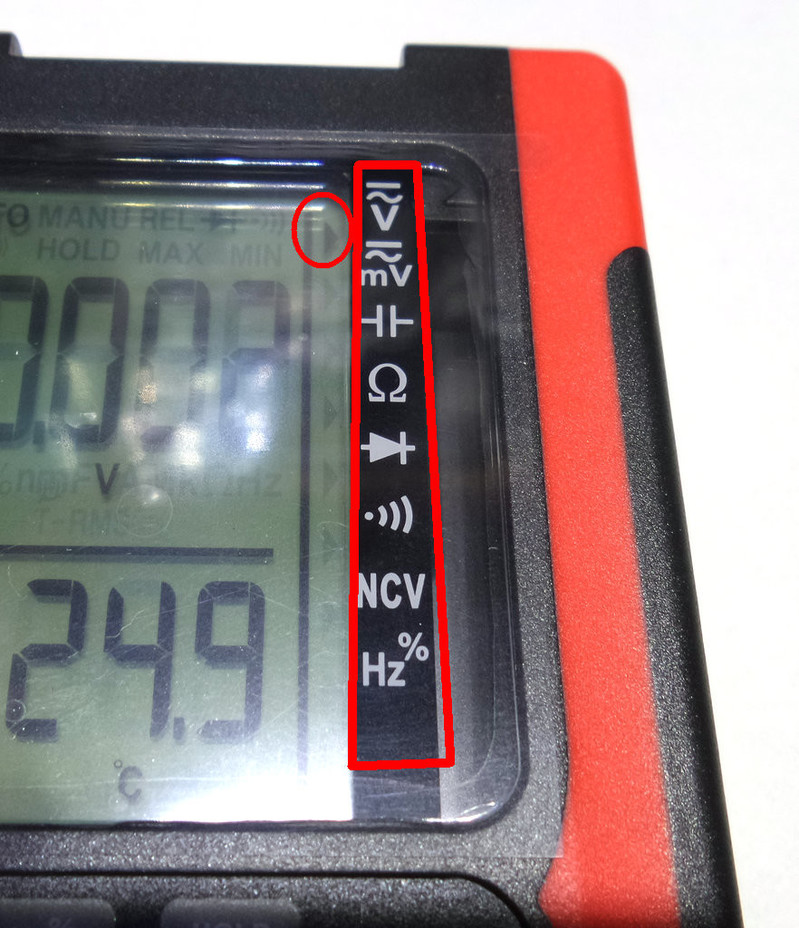

这时候我发现一个问题，上盖右侧印着各个档位标识，液晶屏右侧有三角形指示图标。

但是翻开盖子以后，里面却没有档位标识。

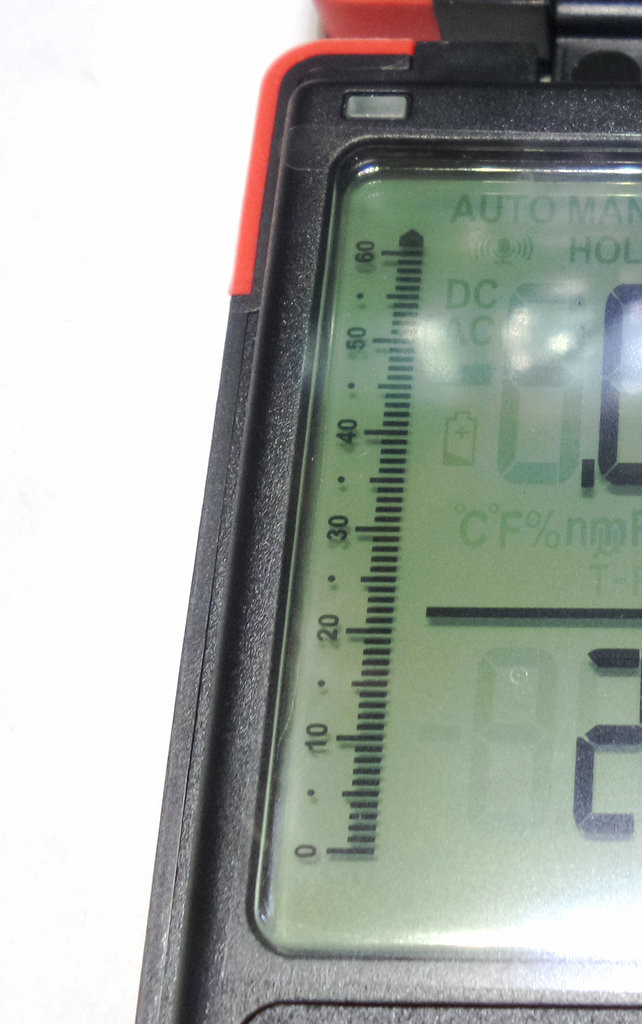

左侧的模拟量程条，看起来有点怪怪的。。。

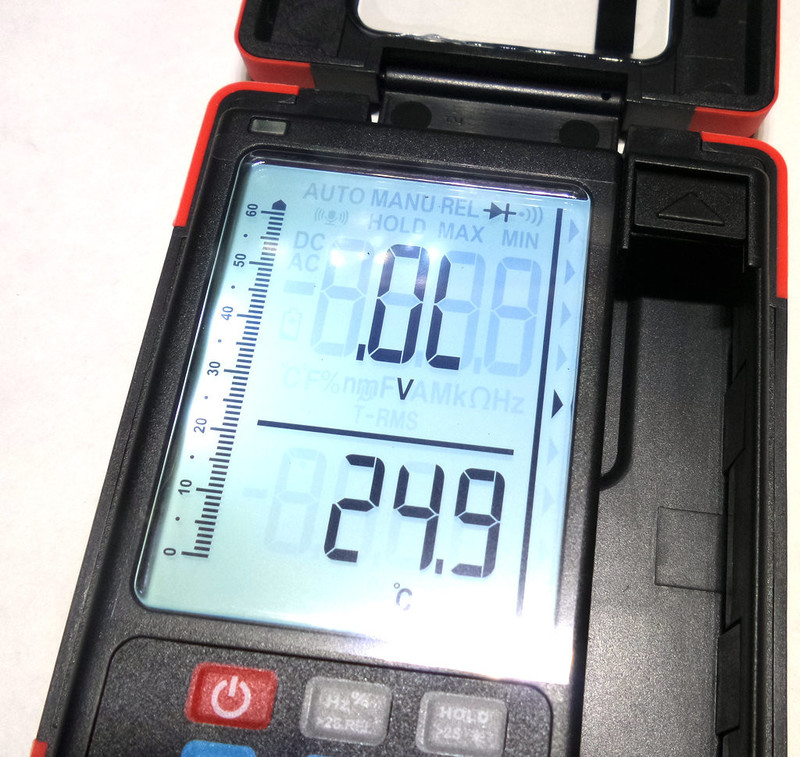

白色背光。不得不说，众仪后期的万用表在液晶屏可视角度上有很大改善。
不再像之前那样，视角变一点就看不清。

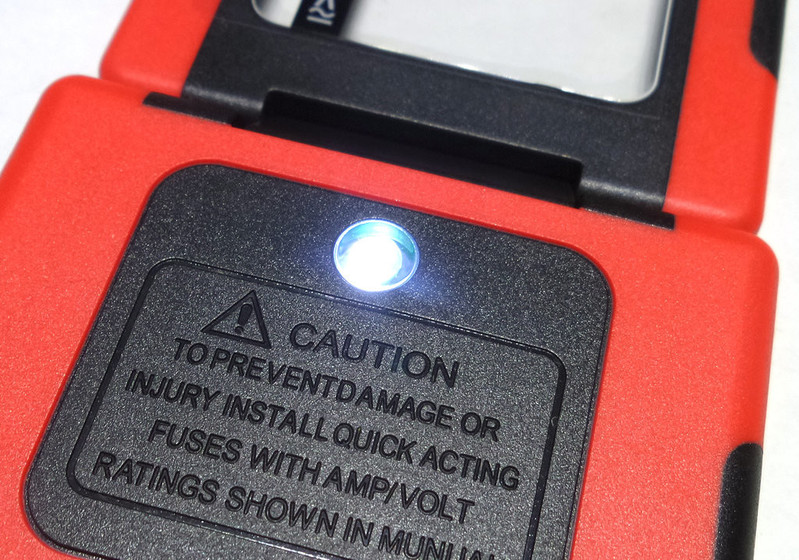

打开背光的同时，背面的照明小LED一起点亮。

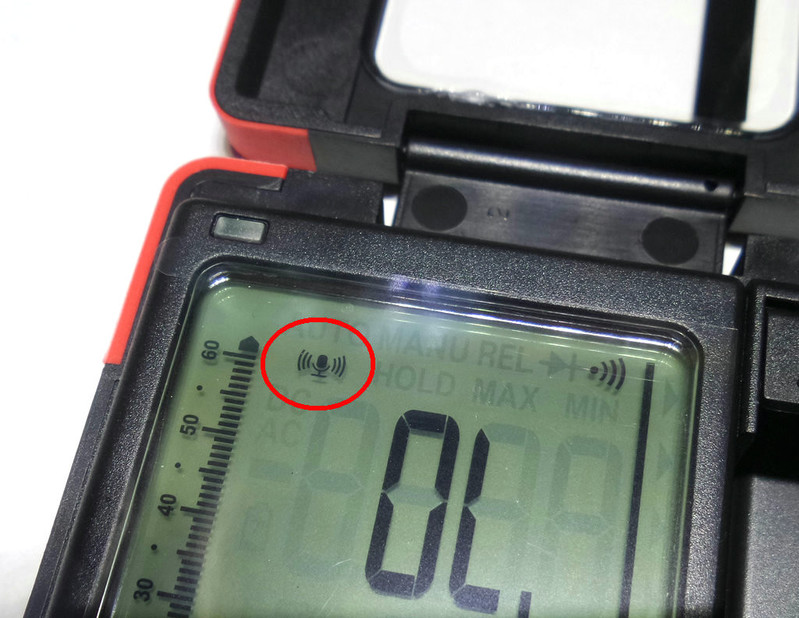

下面试一下语音功能。按下那个语音按键后，屏幕左上角的MIC标志会闪烁，同时蜂鸣器长鸣一声。
然后，我们需要先说：你好，众仪。（有点傻。。。）然后这个MIC标志变成长亮，蜂鸣器滴滴两声。这时候才算唤醒声控功能。
感觉你好，众仪这一步，彻头彻尾的广告按下按键直接唤醒声控功能就好了。

声控功能很程序化，必须按照语音识别命令一字不差才可以。
比如二极管档，少说一个“档”字都行。
不过语音识别率还是非常高的。玩了半天，基本没有识别失败的时候。
在车库里测试，距离万用表5米远，正常说话音量都可以识别。再远一点没试过。。。

这时候我就有点好奇，开启声控的时候，耗电量到底如何呢？

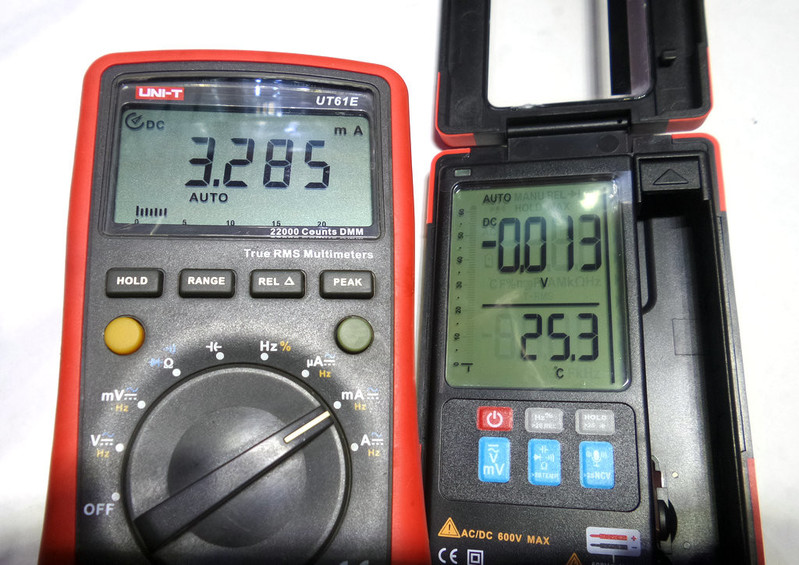

正常开机状态，工作电流3.28mA左右。

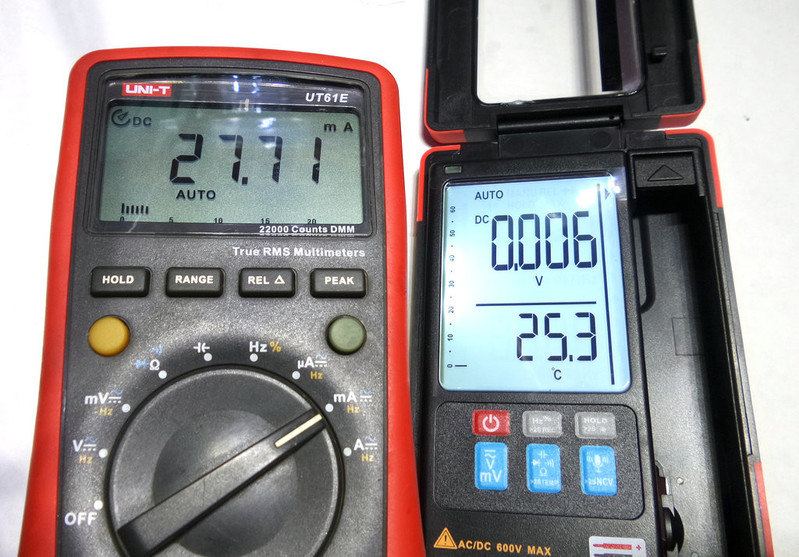

打开背光，工作电流27.7mA。

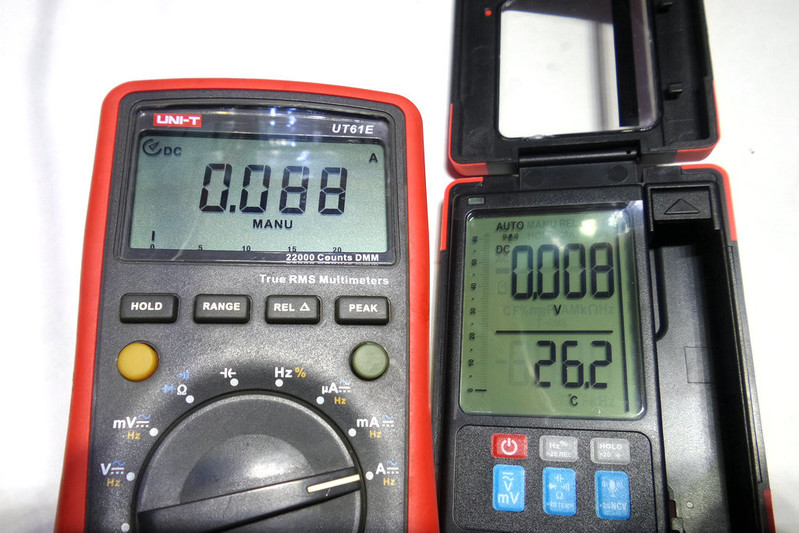

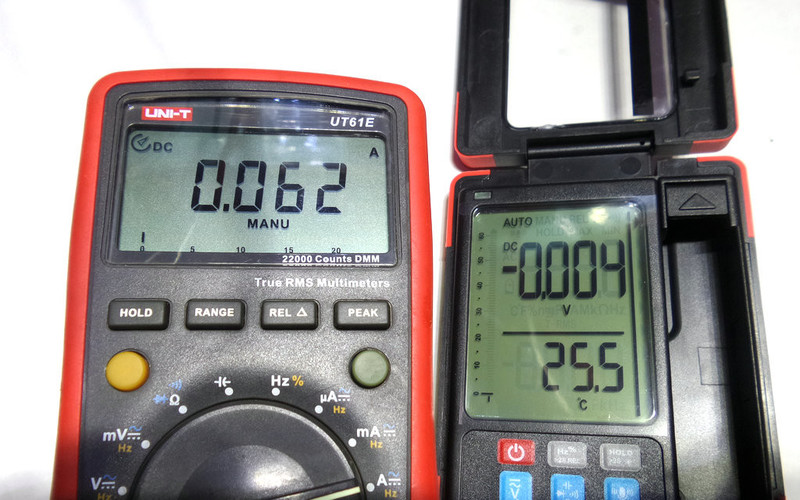

按下声控开关后，工作电流升高至62mA。

你好，众仪！唤醒声控功能后，工作电流在62和88mA之间变化。

声控玩的差不多了，再来简单测试下电压，电阻档位读数。

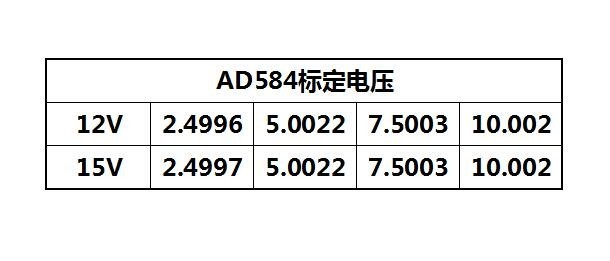

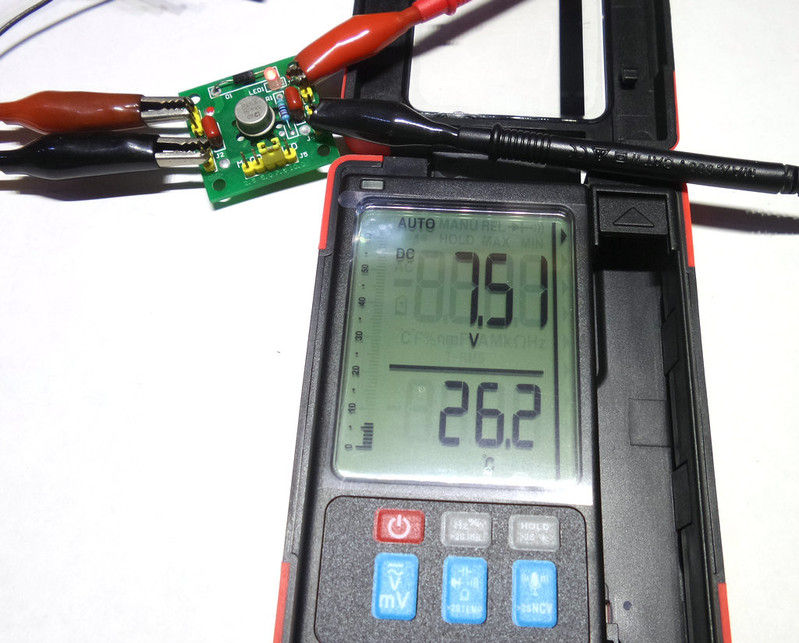

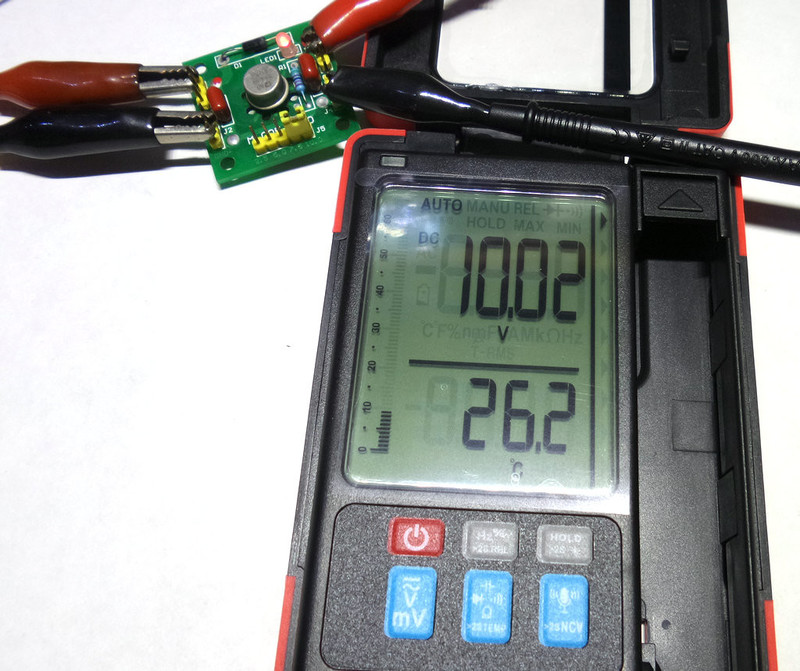

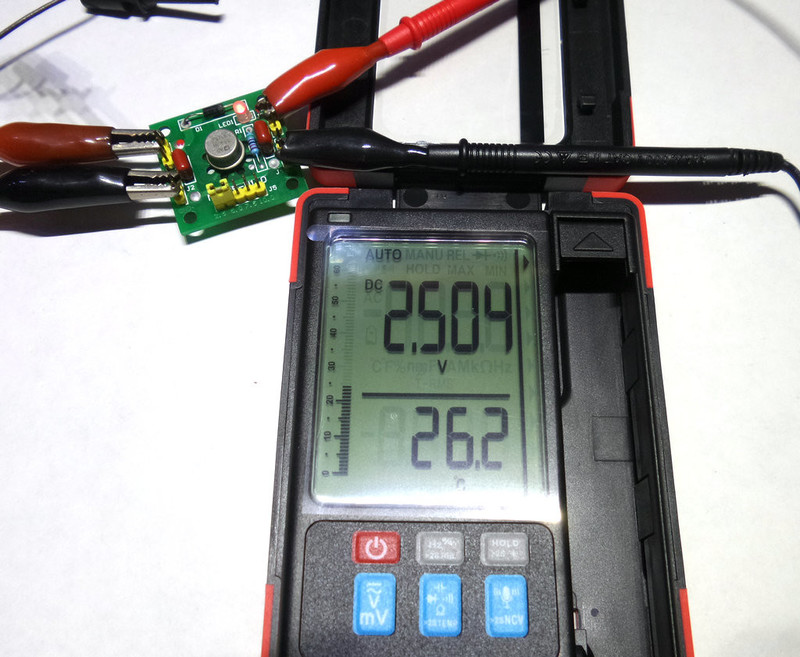

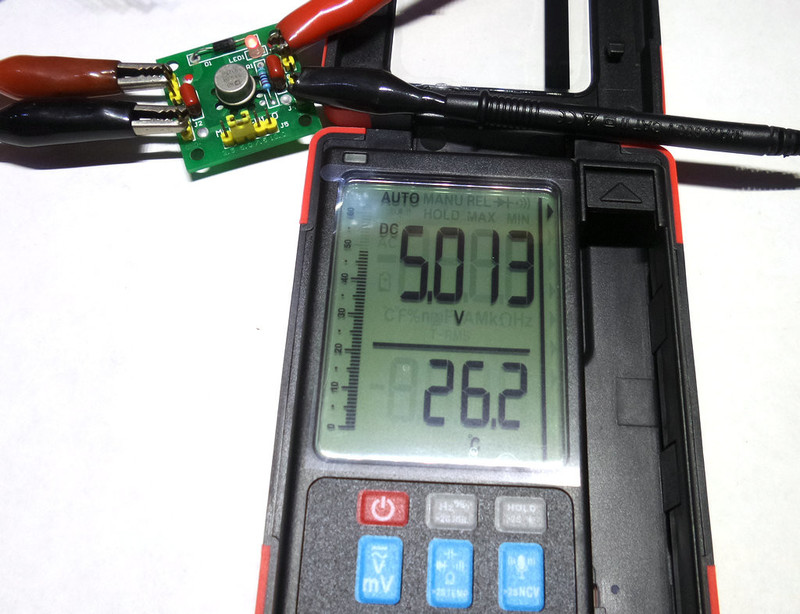

12V供电的584。

测试结果如下。

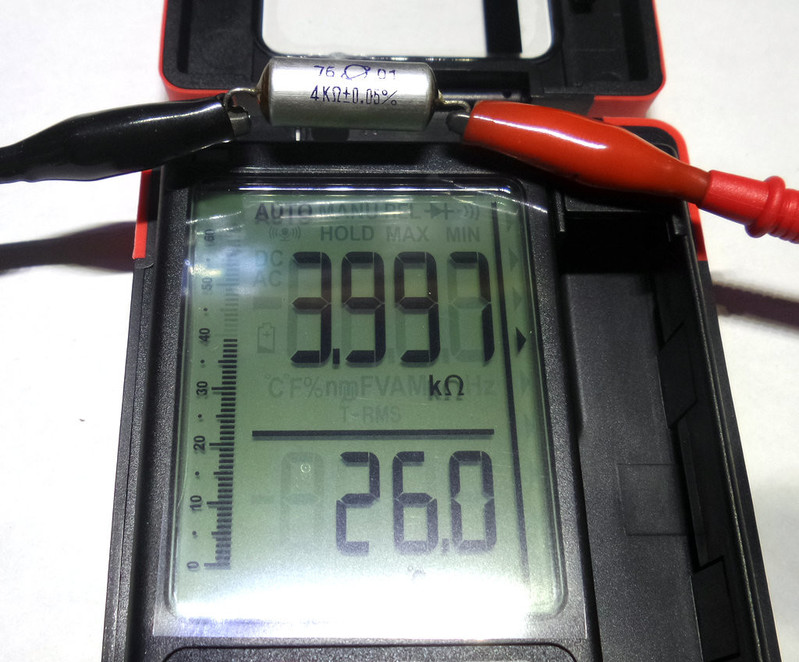

4K 0.05%精度电阻。

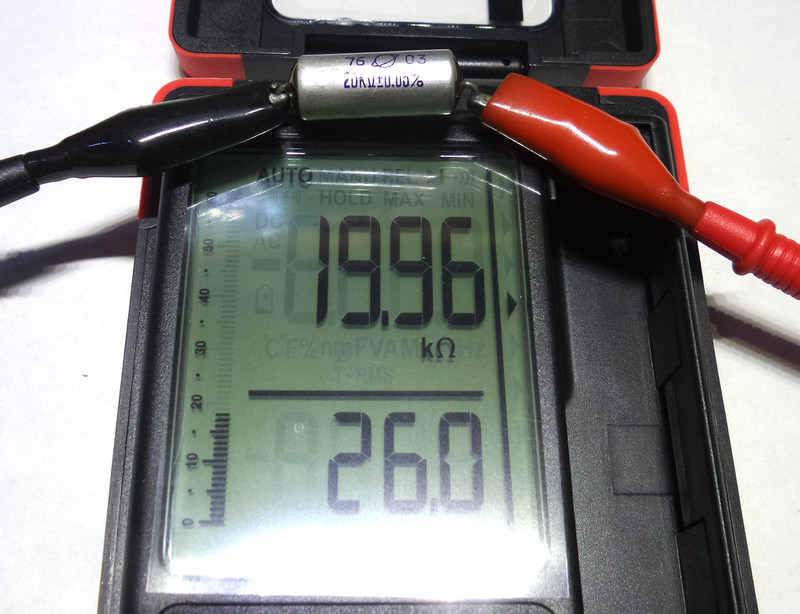

20K 0.05%精度电阻。

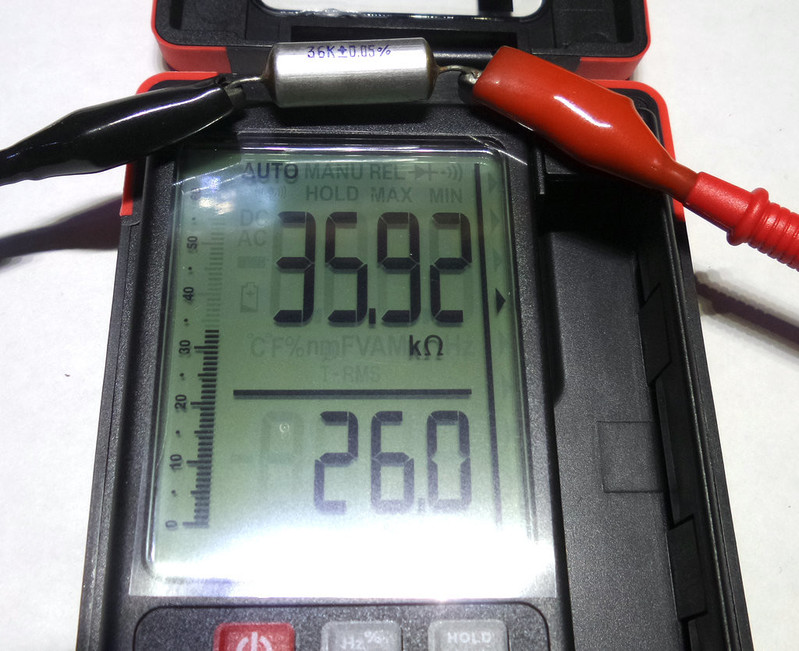

36K 0.05%精度电阻。

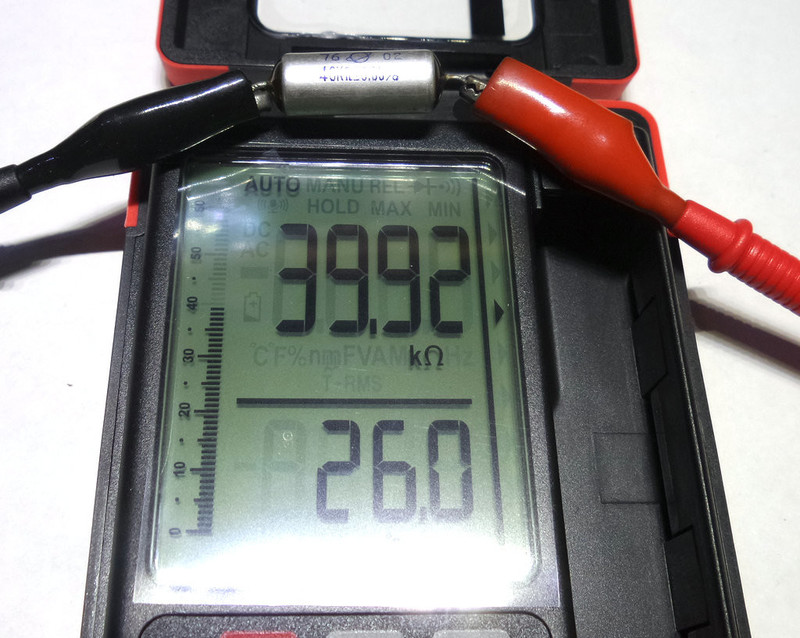

40K 0.05%精度电阻。

简单测试完成后，开始拆解。背面只有电池盖一颗螺丝。

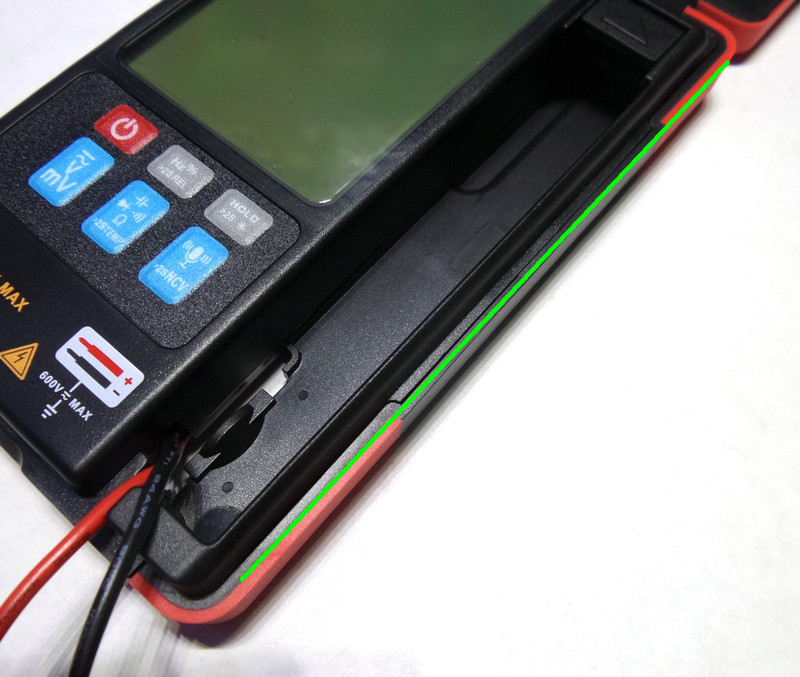

观察了一下结构，应该是从边上这个缝开始撬。

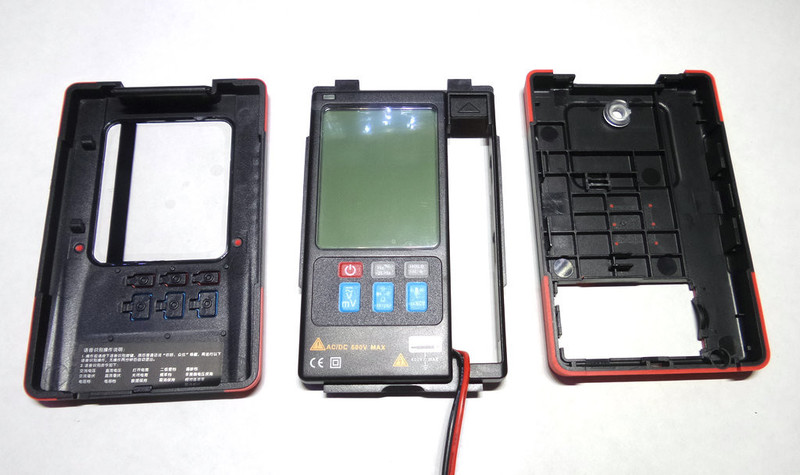

撬开一圈卡扣，成功分离外壳。

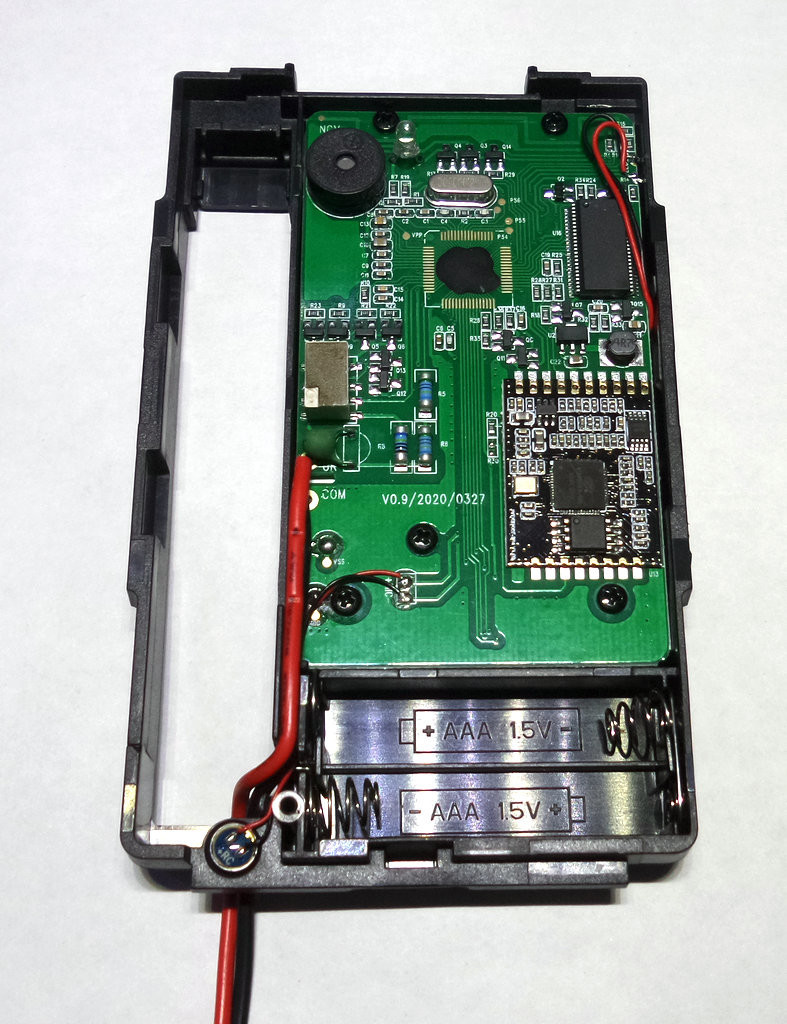

整个万用表设计的还是相当紧凑的。

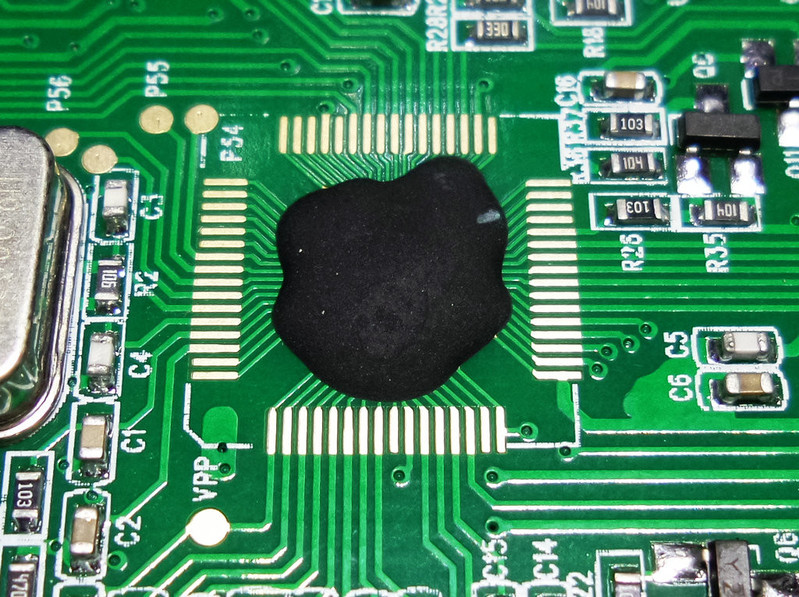

不规则的牛屎。。。

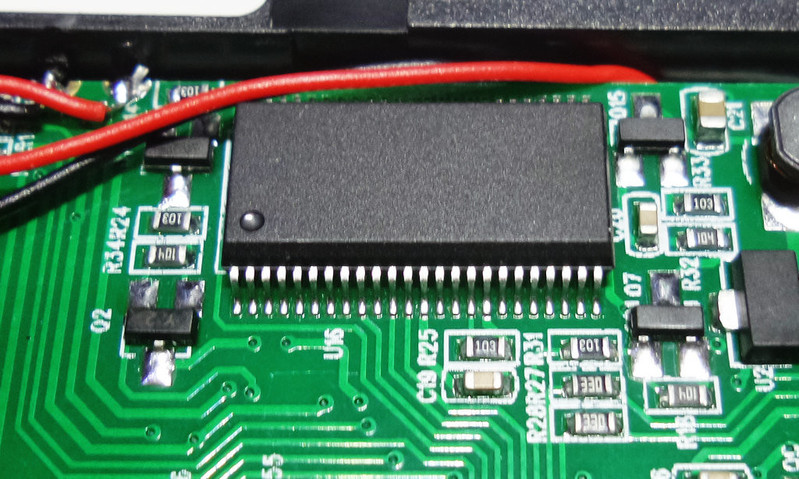

无标液晶屏驱动IC。

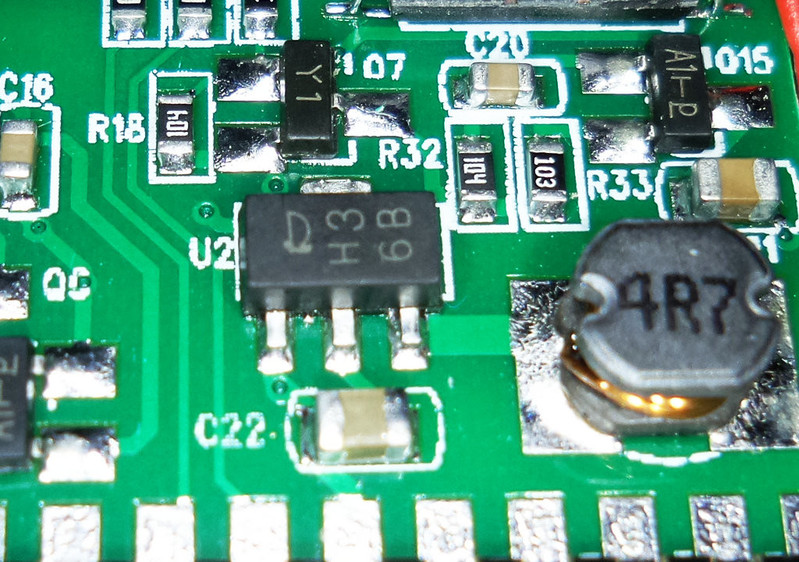

升压电路部分。

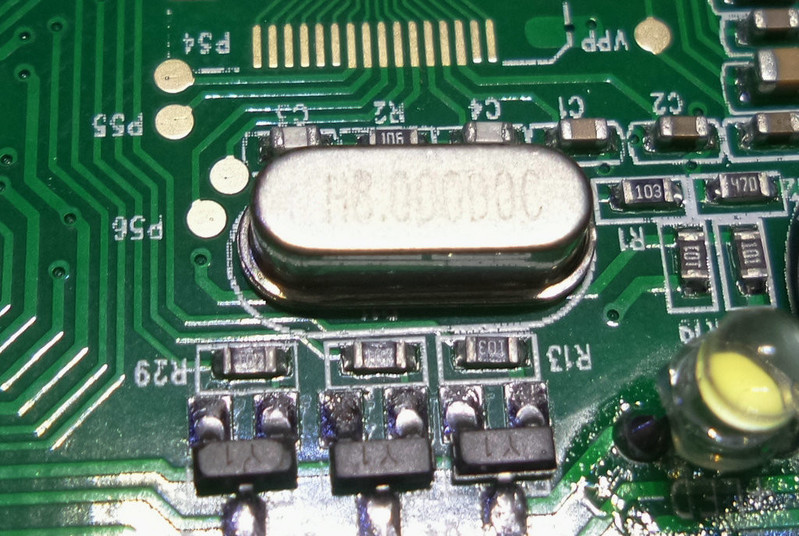

8M晶振。

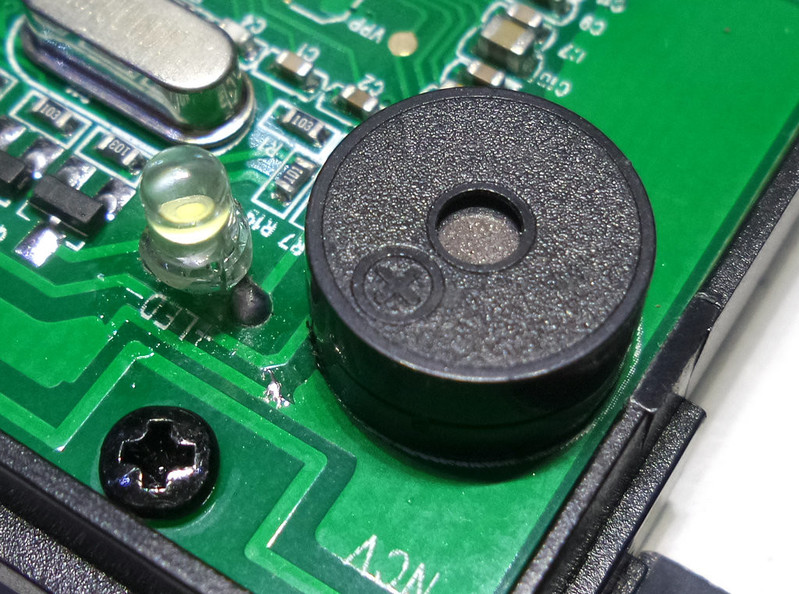

蜂鸣器和黑面的照明LED。

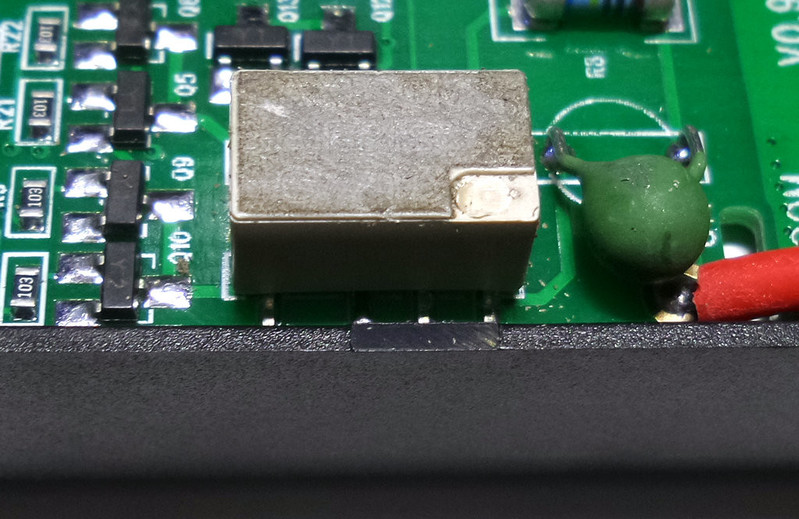

微型继电器。

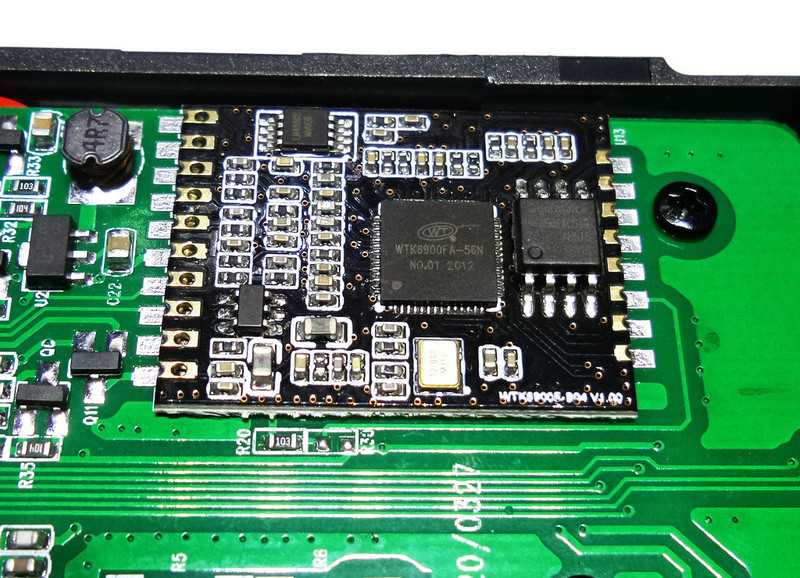

声控模块。

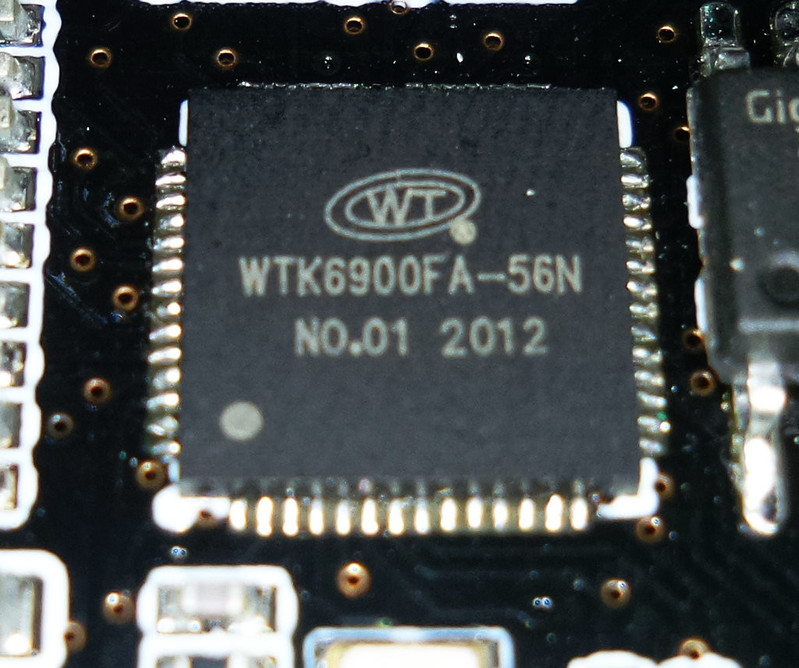

WTK6900FA-56N离线语音识别,语音唤醒IC。

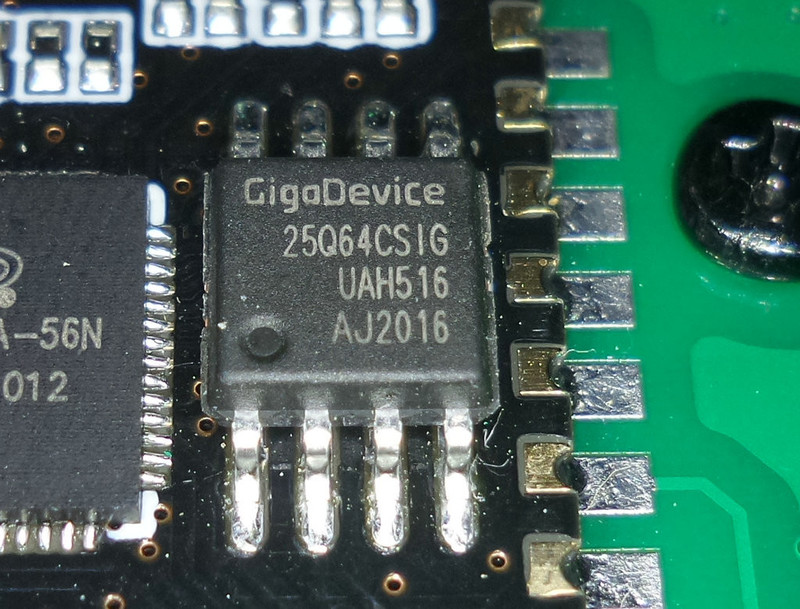

25Q64

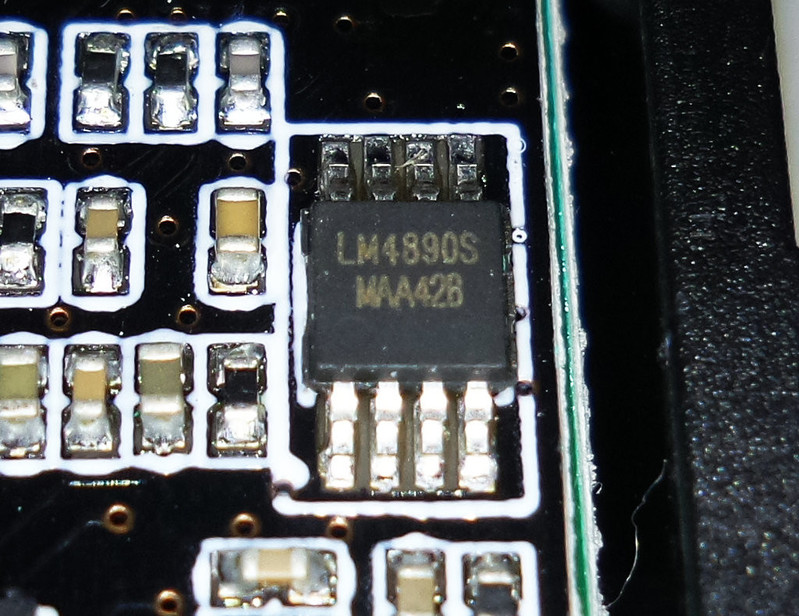

LM4890S音频功率放大IC。

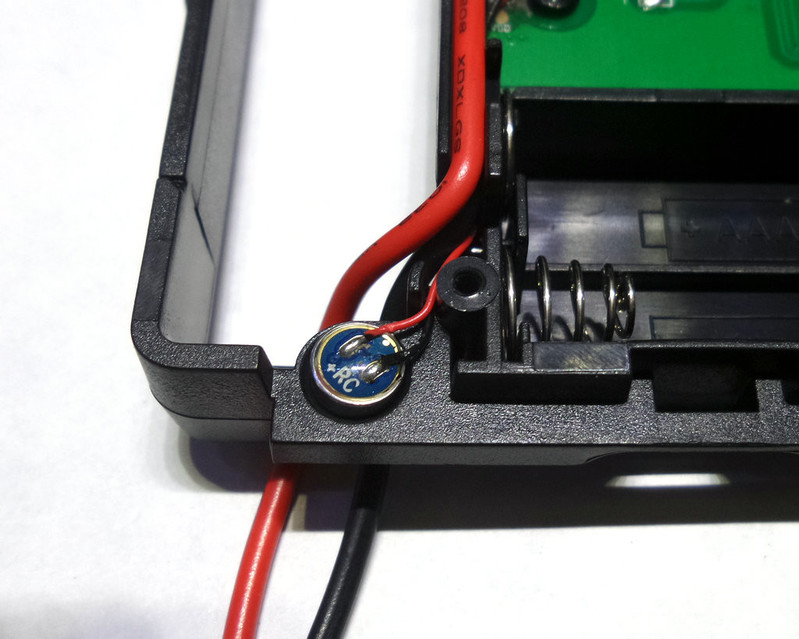

MIC在外壳右下角的位置，外壳正面有开孔。

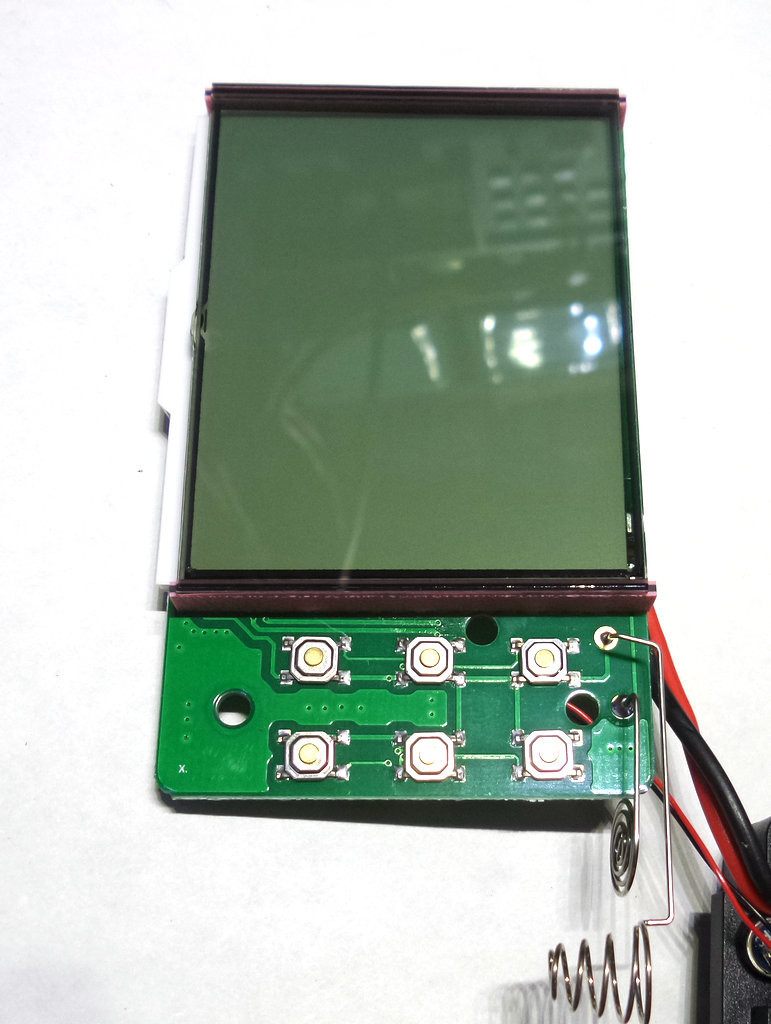

电路板正面液晶屏和按键开关。

总体来说这款万用表还是挺好玩的。而且很非常便携。语音识别准确率，灵敏度都非常高！
测量精度比较一般，并且最基本的200mA电流档也没有。估计主要卖点应该就是这个声控功能。在腾不出手的时候也许是个很方便的功能。

想不到还是蛮费电的啊

很精细的评测，谢谢分享。

所以说语音功能只坚持2分钟就要自己关闭，以免耗电太多

还有，这块表是可以站着用的，用前盖做支寸

ksj197706 发表于 2021-5-22 00:46
想不到还是蛮费电的啊

相当费电，才玩了两天，就开始低电量报警了

5米远你也敢喊？不怕吓着家人，以为你在梦游，或者执迷万用表到时刻都在不由自主的背单词呢

谢谢分享

谢谢楼主分享

突然间在那里大声喊一声“你好众仪”，旁边的人不知道会有什么想法。

hc061218 发表于 2021-5-22 07:26
相当费电，才玩了两天，就开始低电量报警了

不开声控就好了。

wgsd 发表于 2021-5-22 09:18
5米远你也敢喊？不怕吓着家人，以为你在梦游，或者执迷万用表到时刻都在不由自主的背单词呢 ...

试验而已，表笔线都没有5米。。。再说，5米开外，基本看不清屏上显示的是啥了。。。

wgh1027 发表于 2021-5-23 20:23
突然间在那里大声喊一声“你好众仪”，旁边的人不知道会有什么想法。

你可以小点声。。。它耳朵很灵的

snowrose2000 发表于 2021-5-24 21:33
你可以小点声。。。它耳朵很灵的

鬼鬼祟祟的说更让人怀疑

谢谢分享
