三娃表、UT181A表同测一个开关电源

就是测量一个很普通的开关电源，开关管C极电压，对比电压。不测不知道，一测吓一跳。

正常的测量电压

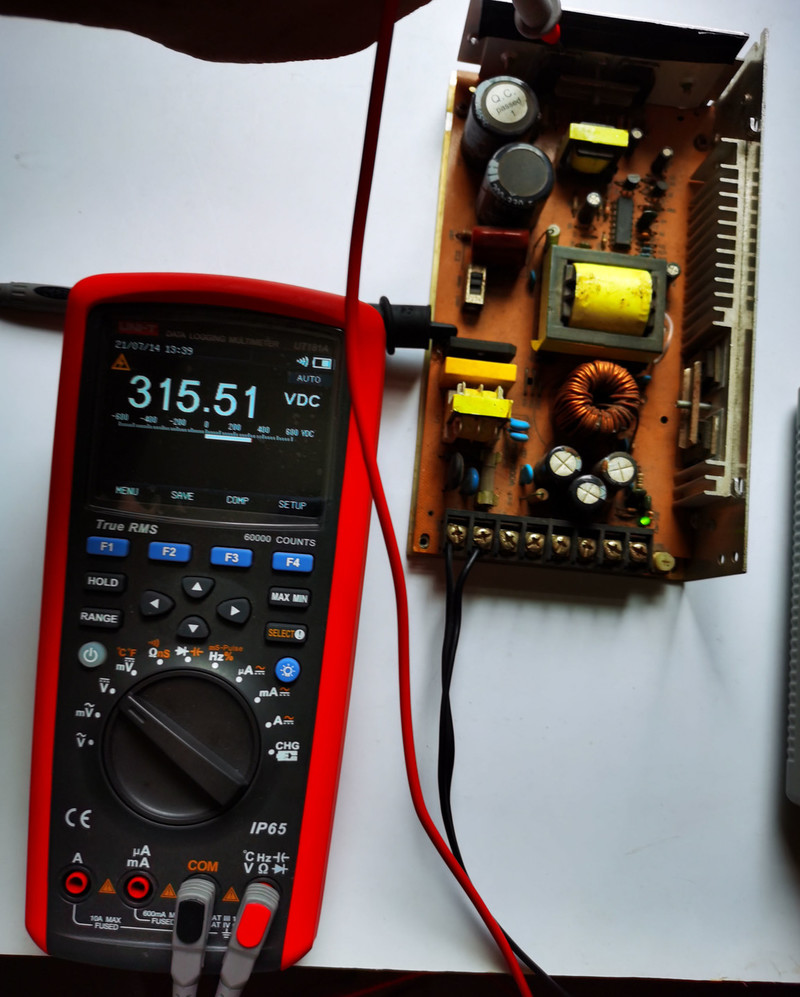

上管电压

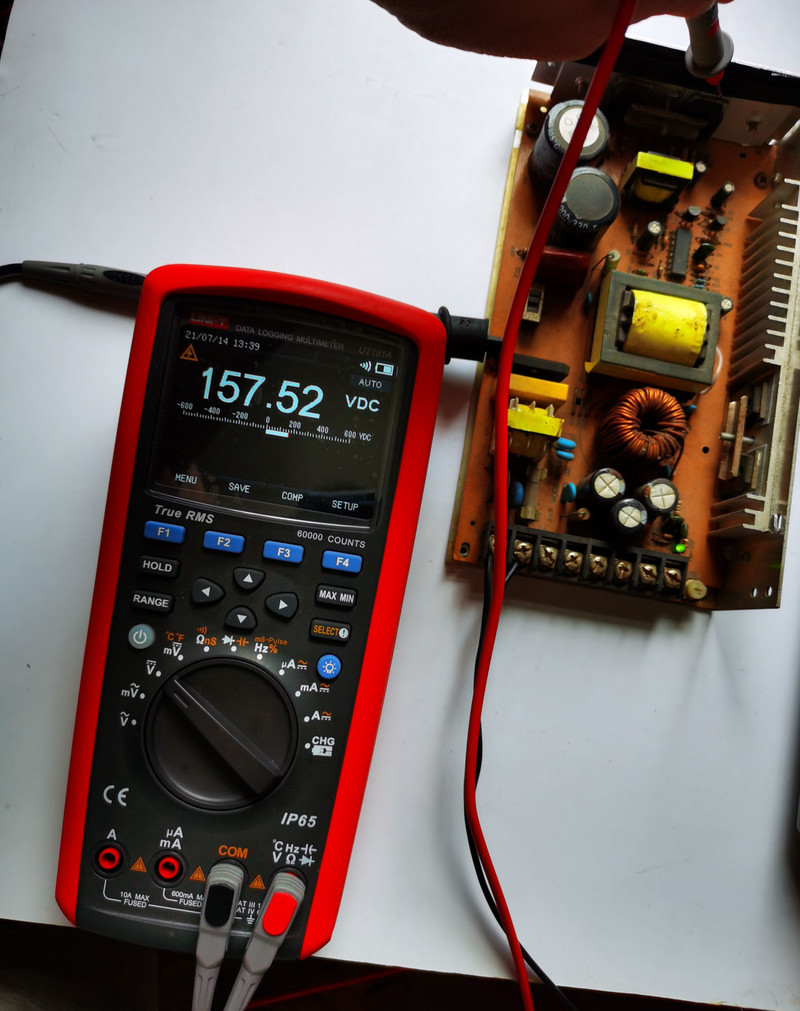

下管电压，下管的电压是上管电压的一半，很准的


EM7000表

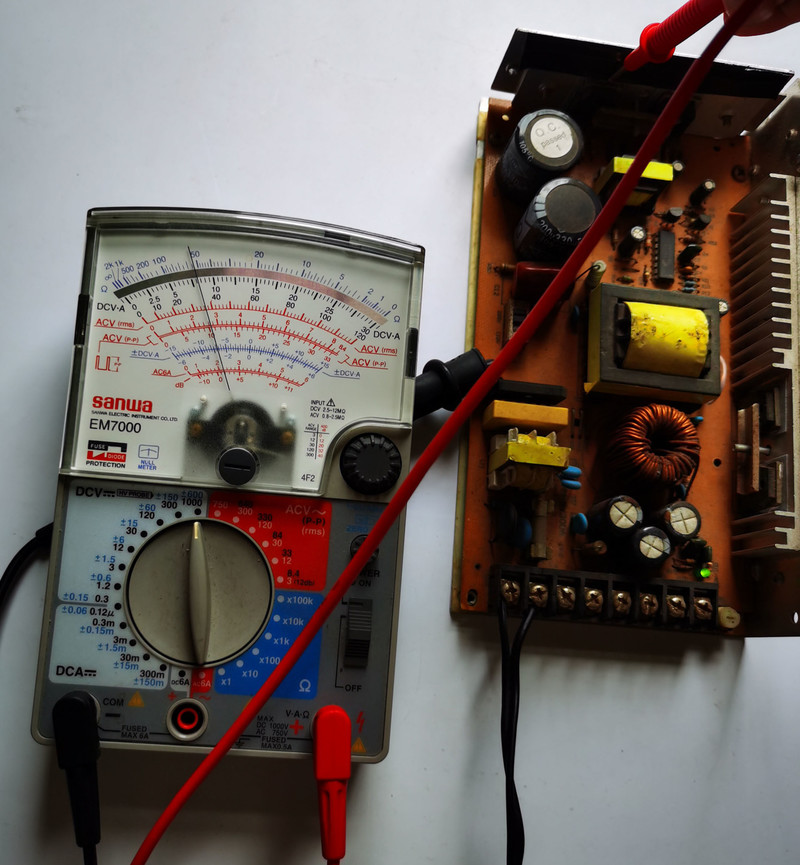

上管电压
万用表，打在一千伏电压档，当成1200V看（DC刻度档），这个表是60格的表，一千伏每格是(1200V)，20V电压
测量得到16格，就是 16X20=320V，电压。181A测得这个电压是，315.51V电压，二表电压相减，320-315.51=4.49V，差不多了

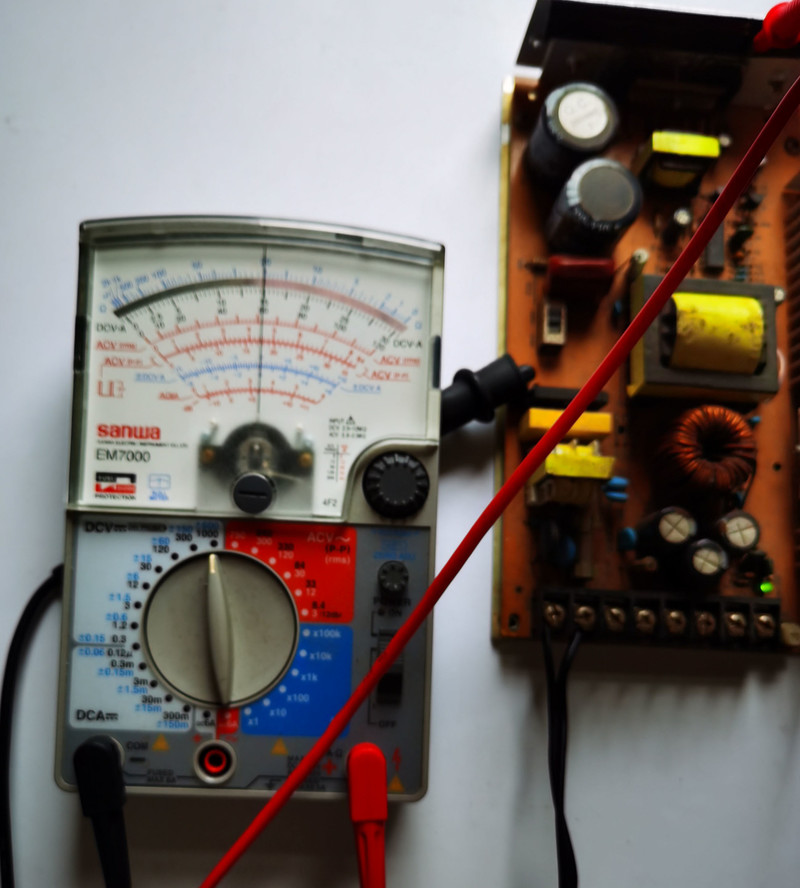

下管电压
万用表，打在一千伏电压档，当成1200V看（DC刻度档），这个表是60格的表，一千伏每格是(1200V)，20V电压
测量得到30格，就是 30X20=600V，电压。181A测得这个电压是，157.5２V电压，二表电压相减，600-157.52=442.48V，就是多跑了，442.48V电压。

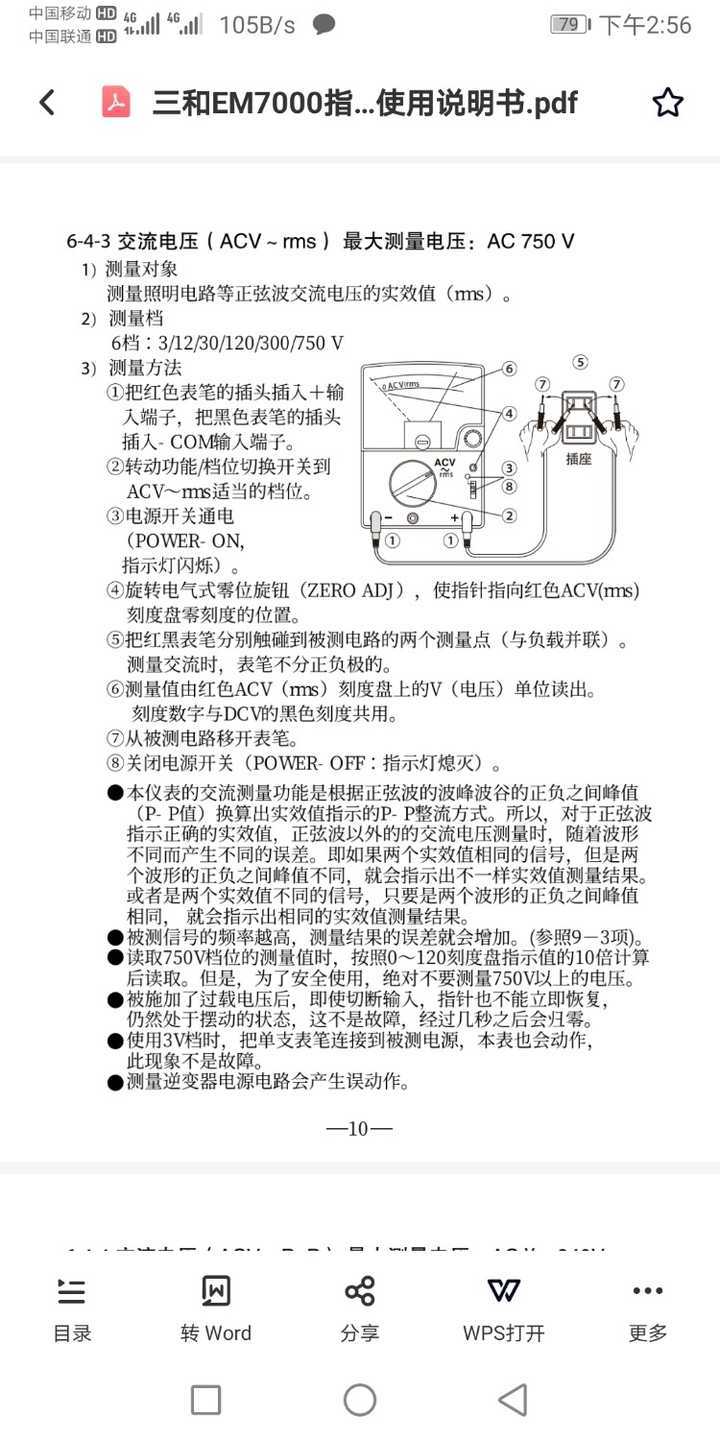

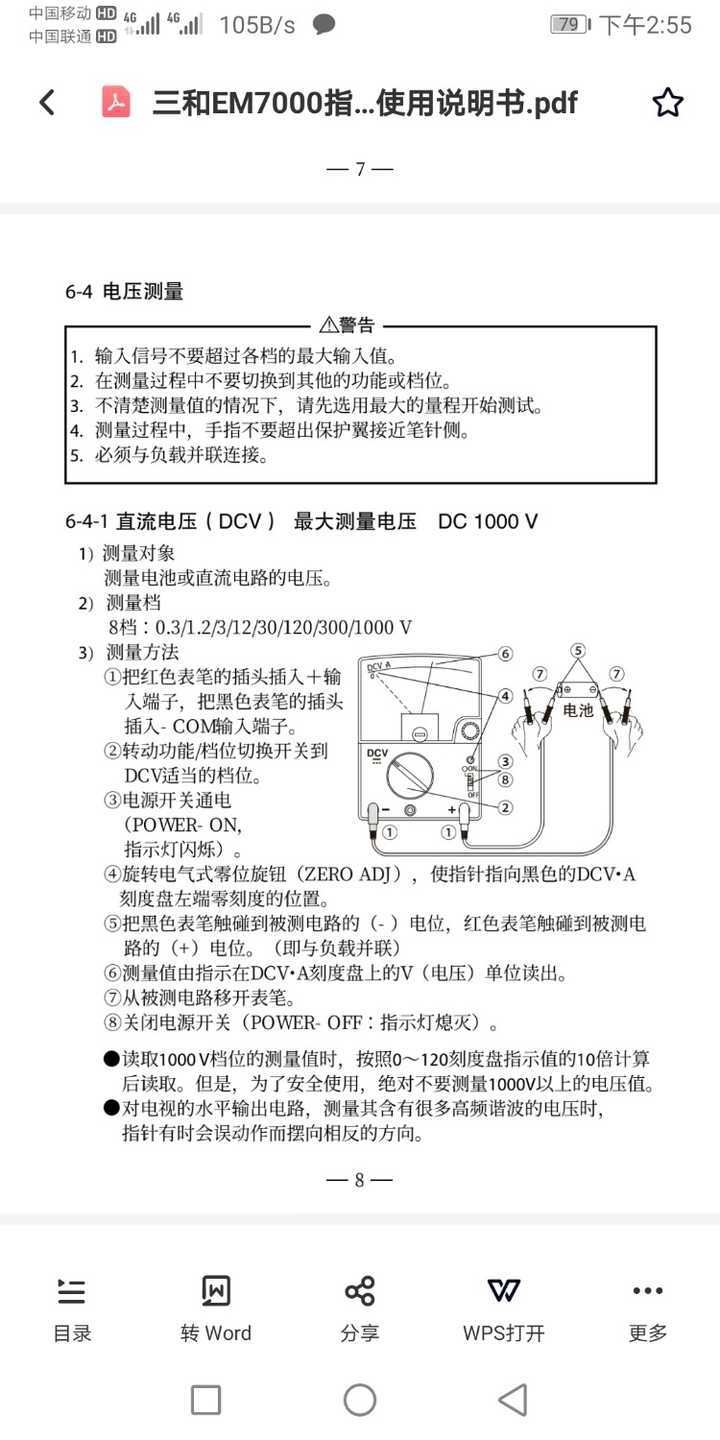

读取DC1000V和AC750V档位测量值时，按照0~120刻度盘读数×10计算。
测量上管电压数值是正确的，下管怎么会测出500多伏？

13912217676 发表于 2021-7-14 15:03
读取DC1000V和AC750V档位测量值时，按照0~120刻度盘读数×10计算。
测量上管电压数值是正确的，下管怎么 ...

不好的表，测量这个电压，不管是指针表，数字表，误差非常大的，大到吓人。国产的500型表，测量这个电压，非常准确，达到数字表一样准确。
500型表测量，非常准的，下上管全对上的，下管是上管的一半。测量这个管的电压时，是受当时的市电影响的，就是市电高，这个电就高，市电低这个电压就低，是随着市电变化的。

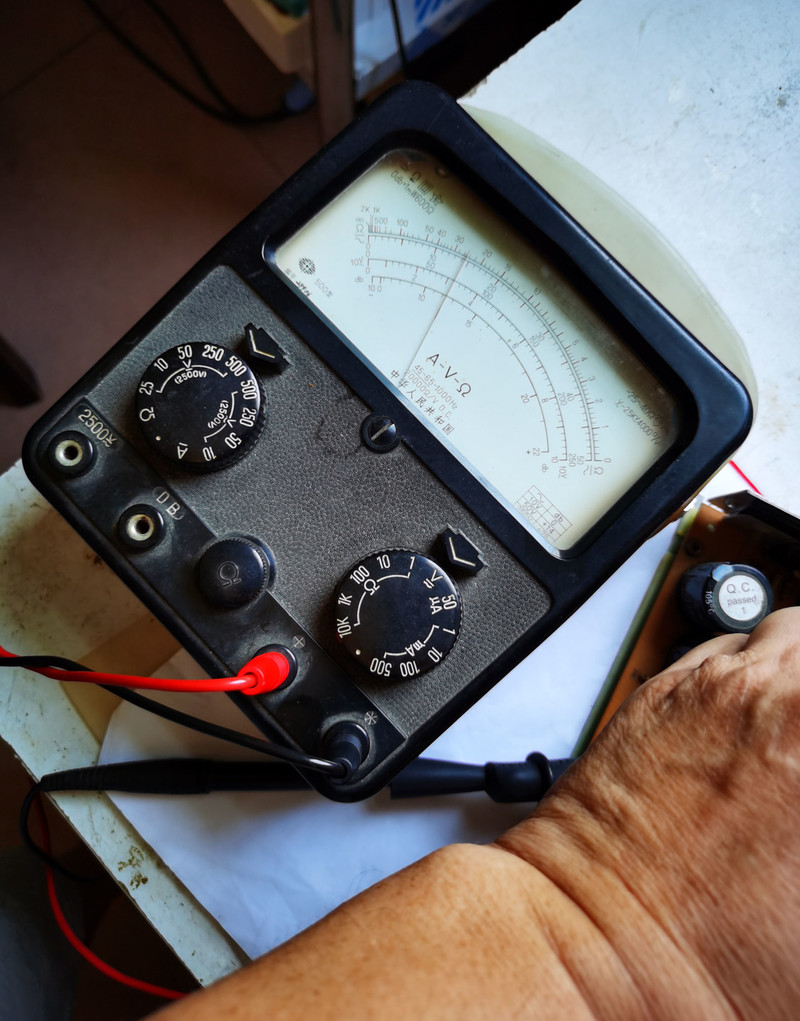

上管 290V

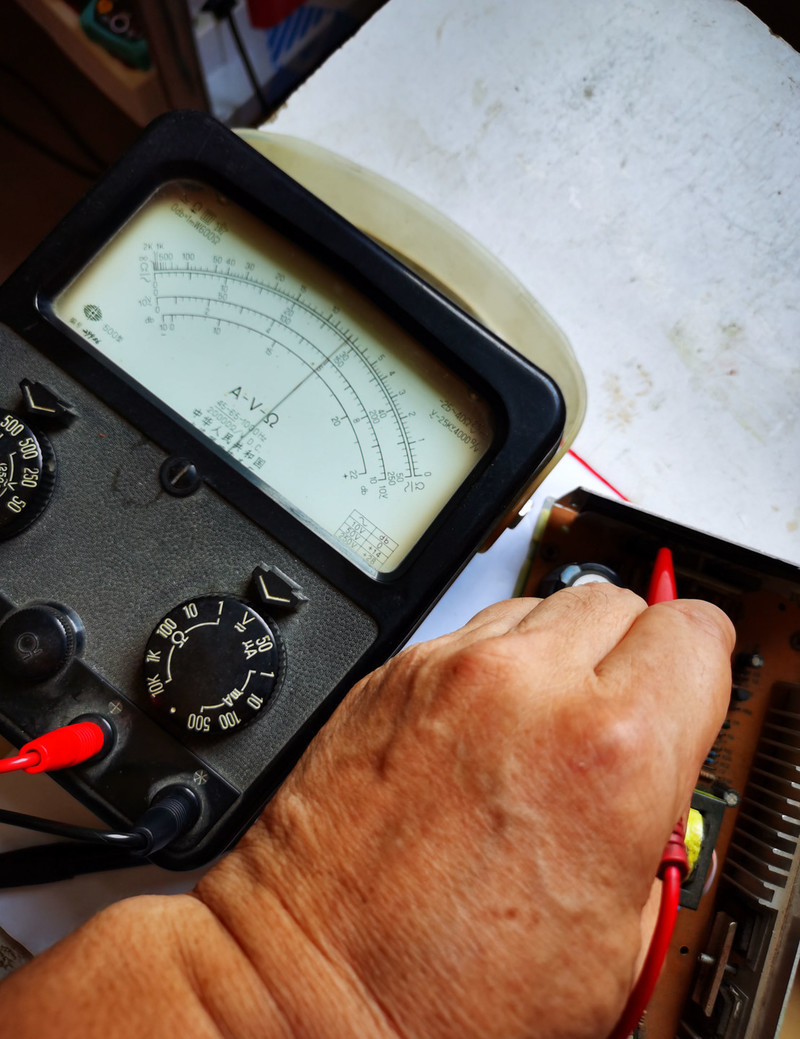

下管  145V

三和那个表，看了半天，没读出是多少，懒得看了，不玩指针就完事儿

西林迷 发表于 2021-7-14 16:03
三和那个表，看了半天，没读出是多少，懒得看了，不玩指针就完事儿

指针表，国产，进口一样的读法，就是格子不一样多，EM7000表，是60格，国产的500表是50格一样的，你看上面测量的表，就知道了，我打的表，三娃表，是在一千伏档，６０格，每格是20V。国产500表，是５０格的，我打在５００伏档，每格就是１０V，就这么简单了，没什么的。

这表很好读，1000V档看120V刻度满刻度1200V，不准测超过1000V电压！10倍剩

什么每格16.7V，万用表都不会用。

wgh1027 发表于 2021-7-14 17:15
什么每格16.7V，万用表都不会用。

你会，你用你的，我用我的，你看好了。就算看，120刻度数，也300.6伏，有错的？不管是，DC，AC刻度都是60格，这个表就这样子。

楼主的计算方法没有问题，但我觉得基于以下读数可能会更加方便些：120V刻度读数，32V，对应1000档，就是32*1000/120=266.666666666V

13912217676

君已经提供了说明书，安装10倍算，误差不大了啊。但还是存在较大疑惑，下管电压比上管还高？严重干扰？还是楼主用了+-测量，忘记恢复了。下管测量正好对正中间线。。。。

duron_ff202006 发表于 2021-7-14 18:21
13912217676君已经提供了说明书，安装10倍算，误差不大了啊。但还是存在较大疑惑，下管电压比上管还高？严 ...

怎么会搞错，玩这行都几十年了，这是几十年的经验了，不好的万用表，就出现这种现像，一般是电路板元件距离有关，太近会产生电弧干扰，好的表元件距离远些。大家看看福禄克的机子的电路板就知道些了。

duron_ff202006 发表于 2021-7-14 18:20
楼主的计算方法没有问题，但我觉得基于以下读数可能会更加方便些：120V刻度读数，32V，对应1000档，就是32* ...

指针表，最大的特点是，量程档位，打到哪个档，满偏就是哪个档量程的满偏电压，所以数格是最快的读法。

反正我以前看国产指针表，好歹能看得明白
怎么换了这个，看了半天，电压档都看不懂了

不过确实没那耐心研究这东西了，麻烦
前两年捡漏了一个福禄克的四位半琴键万用表，那手感，质感，用料，没的说，精品
但是实际用起来，操作感觉太麻烦，最后还是吃灰半年多，感觉对我来说价值不大，忍痛出掉了

工具这东西吧，对我个人而言，简单实用更重要一些

西林迷 发表于 2021-7-14 21:03
反正我以前看国产指针表，好歹能看得明白
怎么换了这个，看了半天，电压档都看不懂了

是的，指针表国产的，只有５０格，比较简单，读数快，６０格的多了１０看起来复杂多了。但指针表，就是数格，示波器也一样是数格。

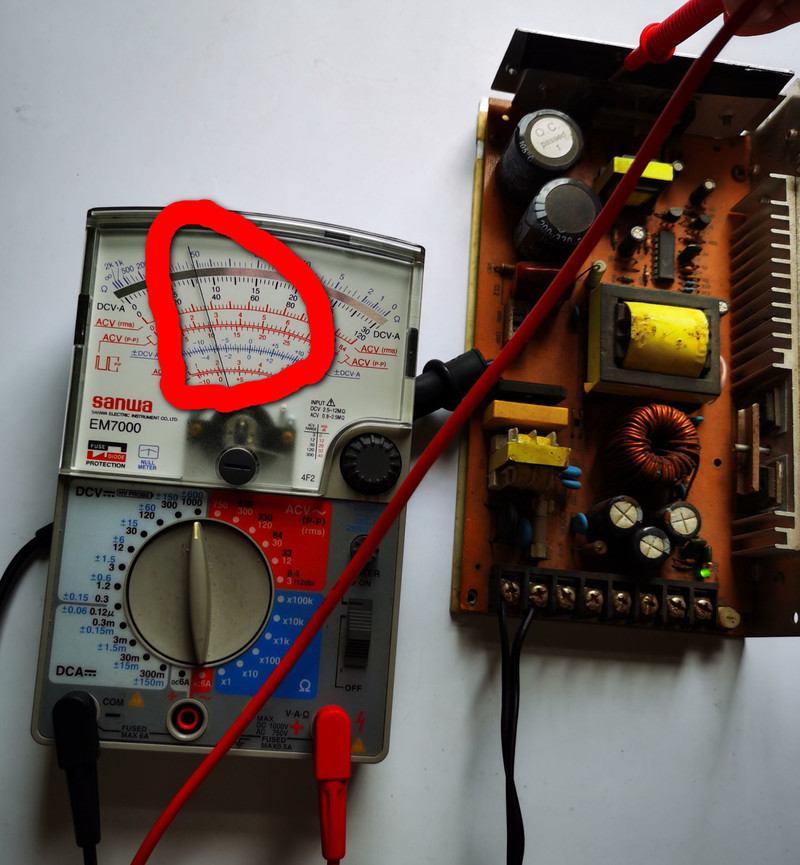

这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？

ksj197706 发表于 2021-7-14 21:25
这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？
...

这个是320V?，是的，1200V。1200/60=20。

ksj197706 发表于 2021-7-14 21:25
这图是320v左右吧，怎么会得出267v的结论？下图也是150多v，又怎么得出500多v结论？
...

正确，说明书上很清楚，1000V档看120格乘10。

wgsd 发表于 2021-7-14 21:39
正确，说明书上很清楚，1000V档看120格乘10。

也是一样的，18X16.7=300.6V  ,按36VX10＝360V多一点，数字表没测得这么高的电压，更坏了。就是用台表测量也是315V的。数格最接近数字表，才是对的。

用台表测量这个电源，更接近国产的500型表。

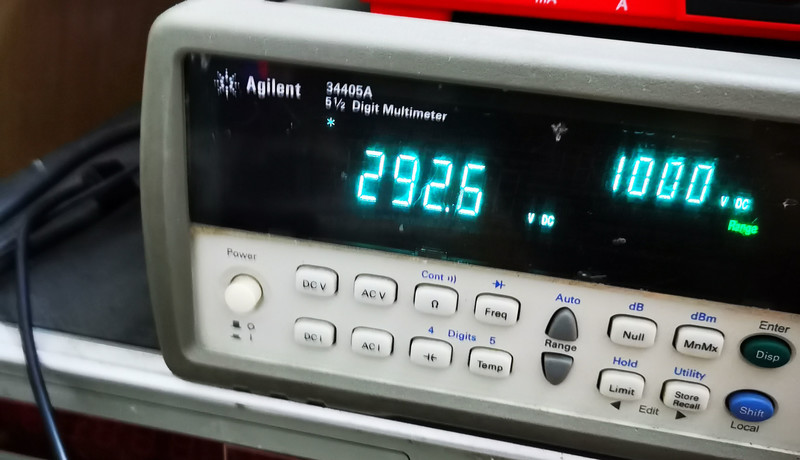

上管电压  台表292.6V，指针表 290V

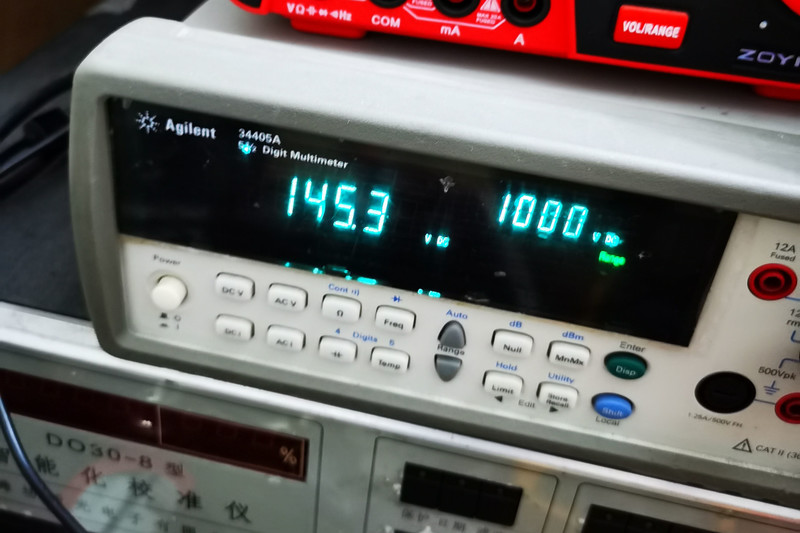

下管电压 台表145.3V，指针表 145V

光速飞行 发表于 2021-7-14 22:32
用台表测量这个电源，更接近国产的500型表。

上管电压  台表292.6V，指针表 290V

按说明书说的，1000V档看120V 刻度来计36VX10＝360V，高出太多，更不能看了。
