ZT一DQ02电桥电池内阻测试

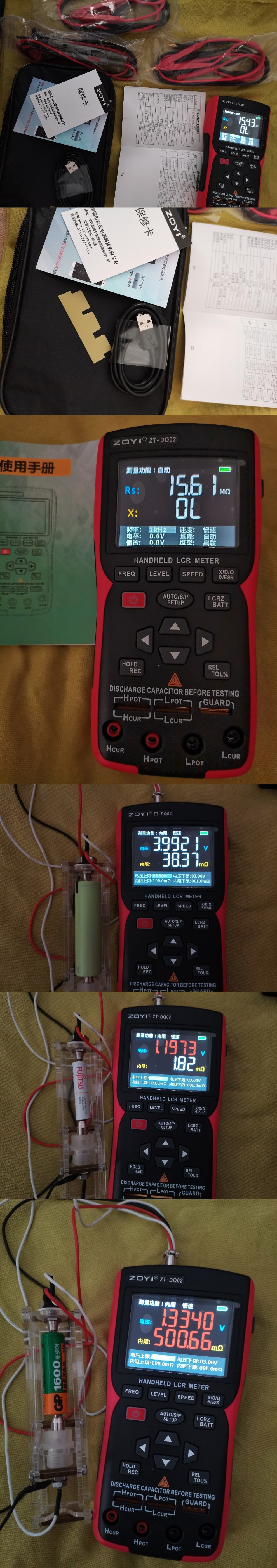

这个型号的电桥大家发了很多相关测试，但测电池的很少，今天补充一个测试电池的图文，图片中电池内阻越大，电池性能越差，对于电池选型配对非常的方便，电池测试架是我另一个设备上的，经过测试发现与ZT一DQ02通用，很好，见下测试图

在尝试发长图，这次压缩很了，细节有丢失，见谅！！！

真心不错！

atz123 发表于 2025-5-11 20:31
真心不错！

富士通镍氢电池内阻1.82mΩ不对吧，记得三洋爱乐普系列是二代的内阻最低，约20mΩ左右，富士通的还要大些。

上面回复搞错坛友了
富士通镍氢电池内阻1.82mΩ不对吧，记得三洋爱乐普系列是二代的内阻最低，约20mΩ不到，富士通的还要大些。
另外18650如果内阻将近40mΩ的话也不行了，而gp内阻500多mΩ也该报废了

闻雨听风 发表于 2025-5-11 21:35
上面回复搞错坛友了
富士通镍氢电池内阻1.82mΩ不对吧，记得三洋爱乐普系列是二代的内阻最低，约20mΩ左右 ...

测这个电池内阻，是充满电测的还是放完电测的？这两者之间测量有区别吗？

HD123 发表于 2025-5-11 21:46
测这个电池内阻，是充满电测的还是放完电测的？这两者之间测量有区别吗？ ...

充满电时测！
有区别。
另外补充下我上面回帖说的，一般的18650电池内阻40mΩ也算可以的，但现在买18650电池，一般都是所谓半动力或动力电池了，内阻很低的。

闻雨听风 发表于 2025-5-11 21:57
充满电时测！
有区别。
另外补充下我上面回帖说的，一般的18650电池内阻40mΩ也算可以的，但现在买18650 ...

那么有区别，标准测量应该是放完电测呢？还是充满电测呢？一般电池的内阻在多少范围内为正常？

充满电时测！

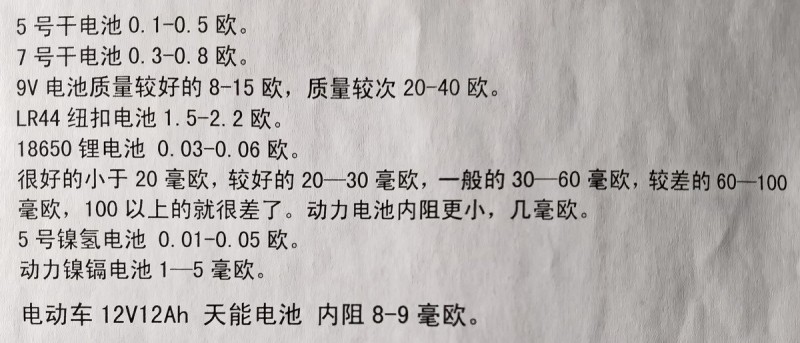

电池内阻范围可以参考以下内容：

闻雨听风 发表于 2025-5-11 21:35
上面回复搞错坛友了
富士通镍氢电池内阻1.82mΩ不对吧，记得三洋爱乐普系列是二代的内阻最低，约20mΩ不到 ...

都是实测值，Gp的有20年历史

星星123 发表于 2025-5-11 23:50
都是实测值，Gp的有20年历史

富士通镍氢电池内阻1.82mΩ应该是不对的，建议重新测量一下。

闻雨听风 发表于 2025-5-11 23:53
富士通镍氢电池内阻1.82mΩ应该是不对的，建议重新测量一下。

等过几天电用完充满再测，按你的要求搞

这个需要多测量找规律

星星123 发表于 2025-5-11 23:55
等过几天电用完充满再测，按你的要求搞

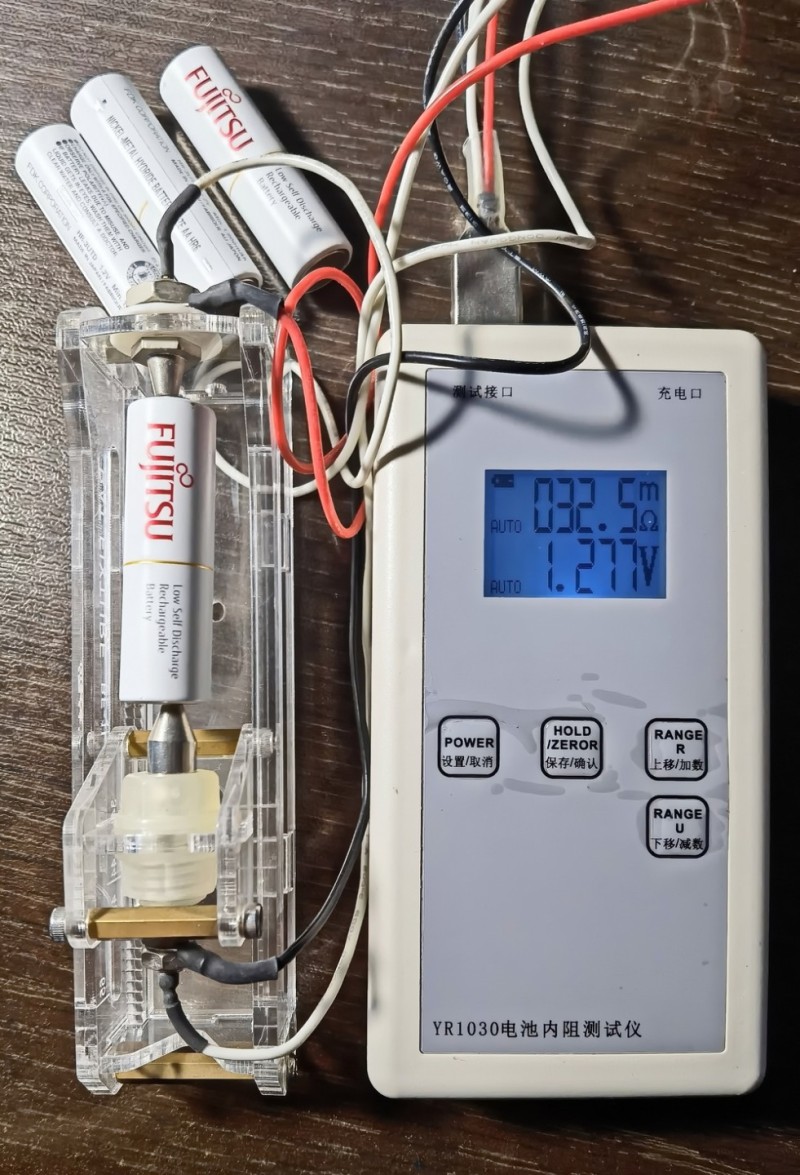

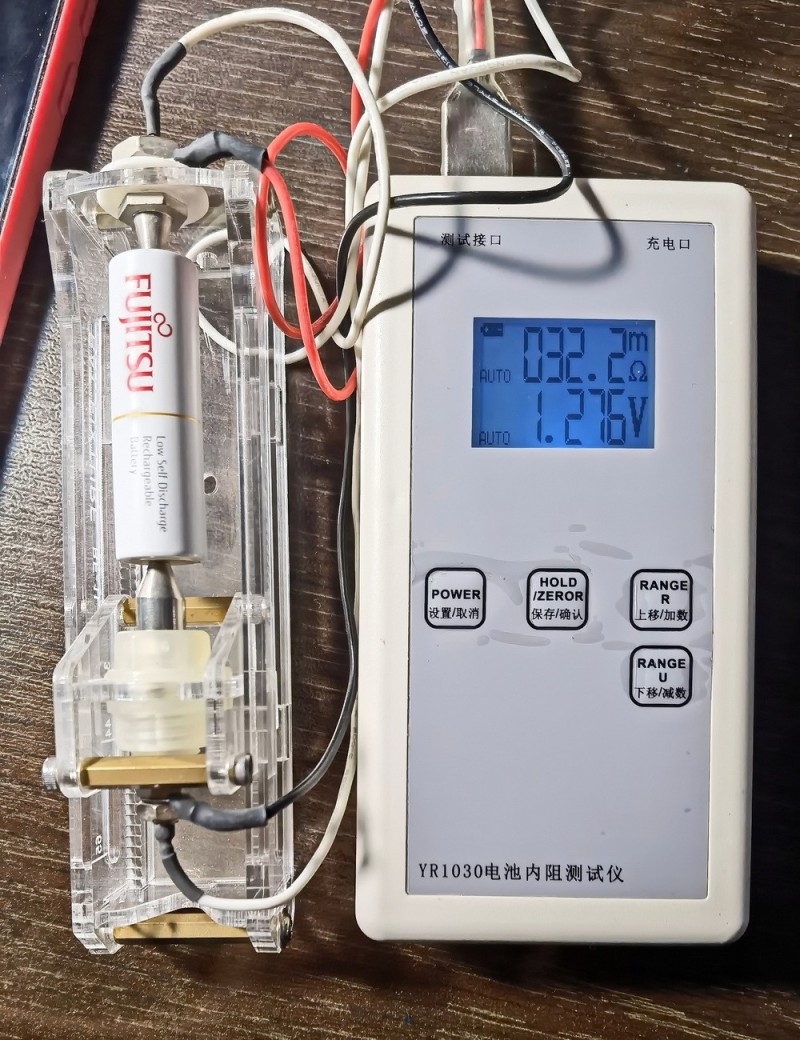

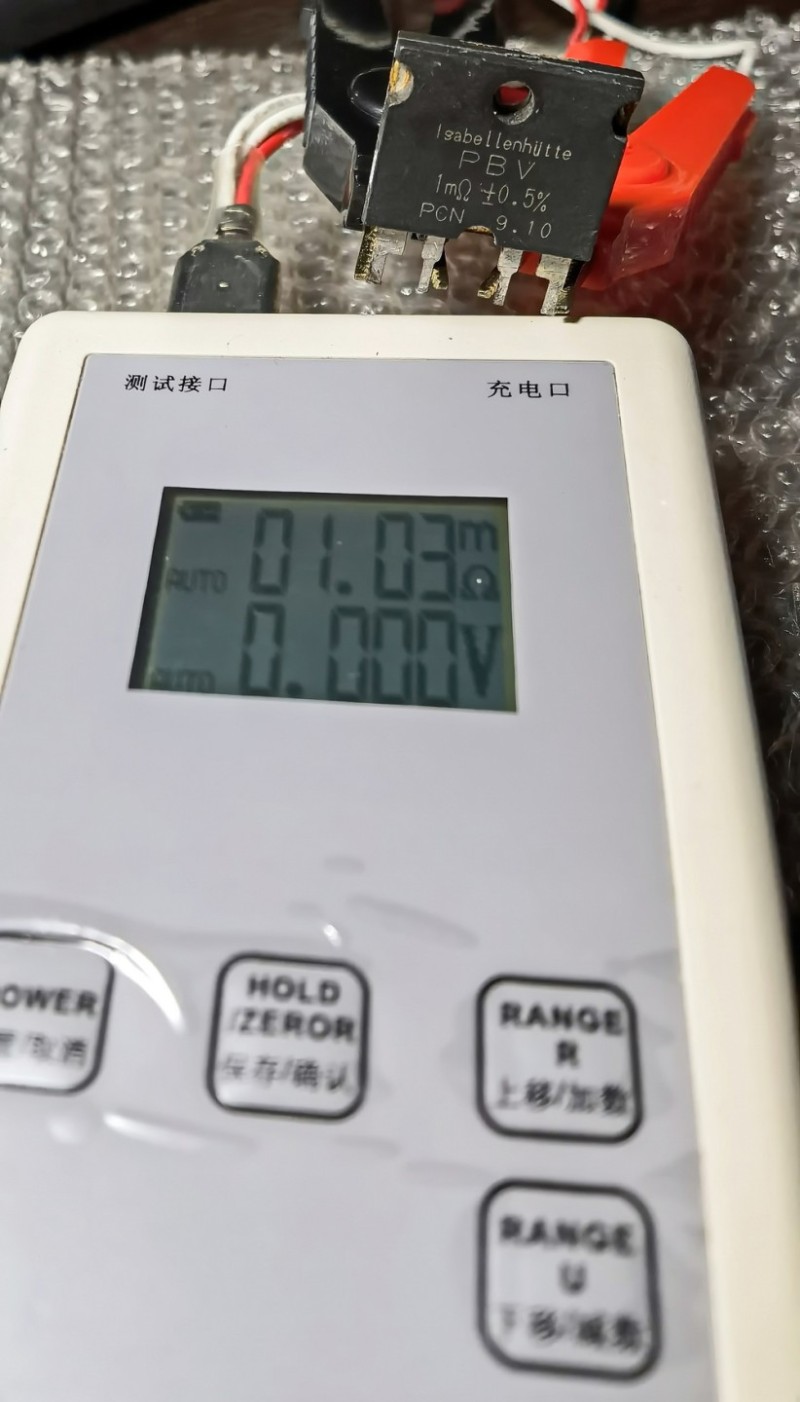

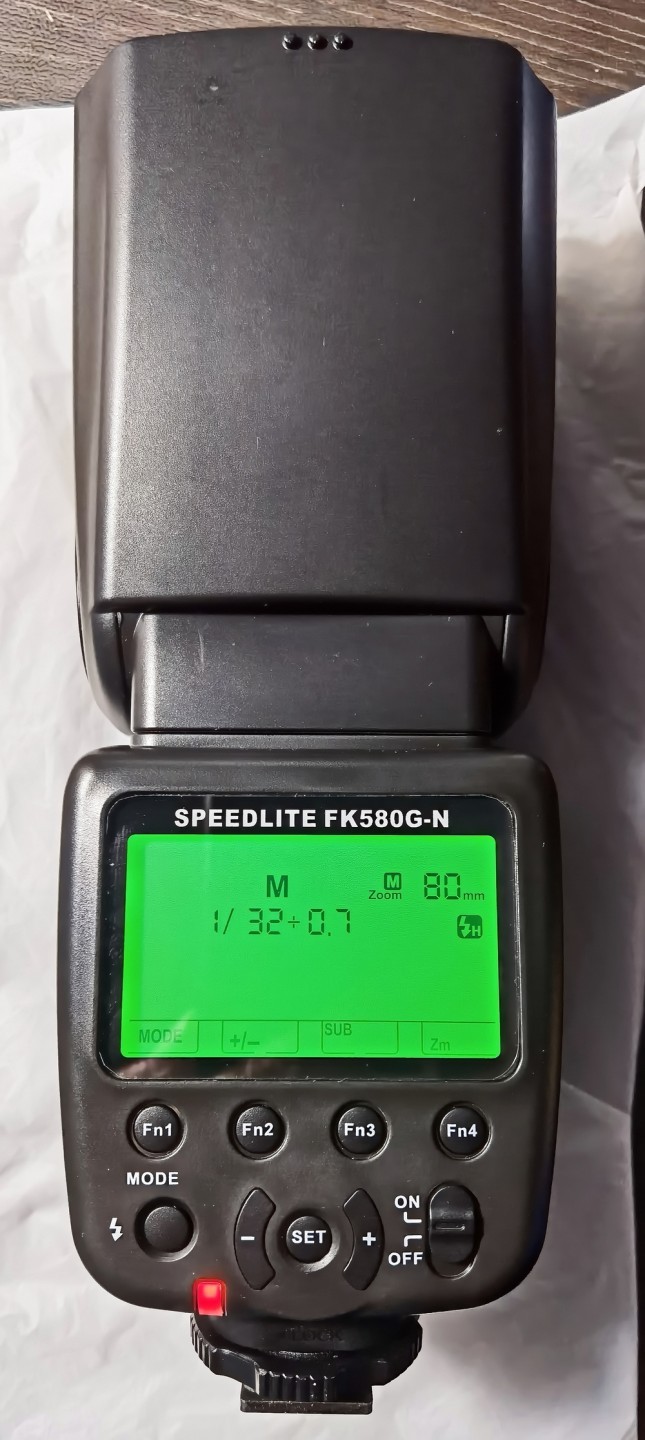

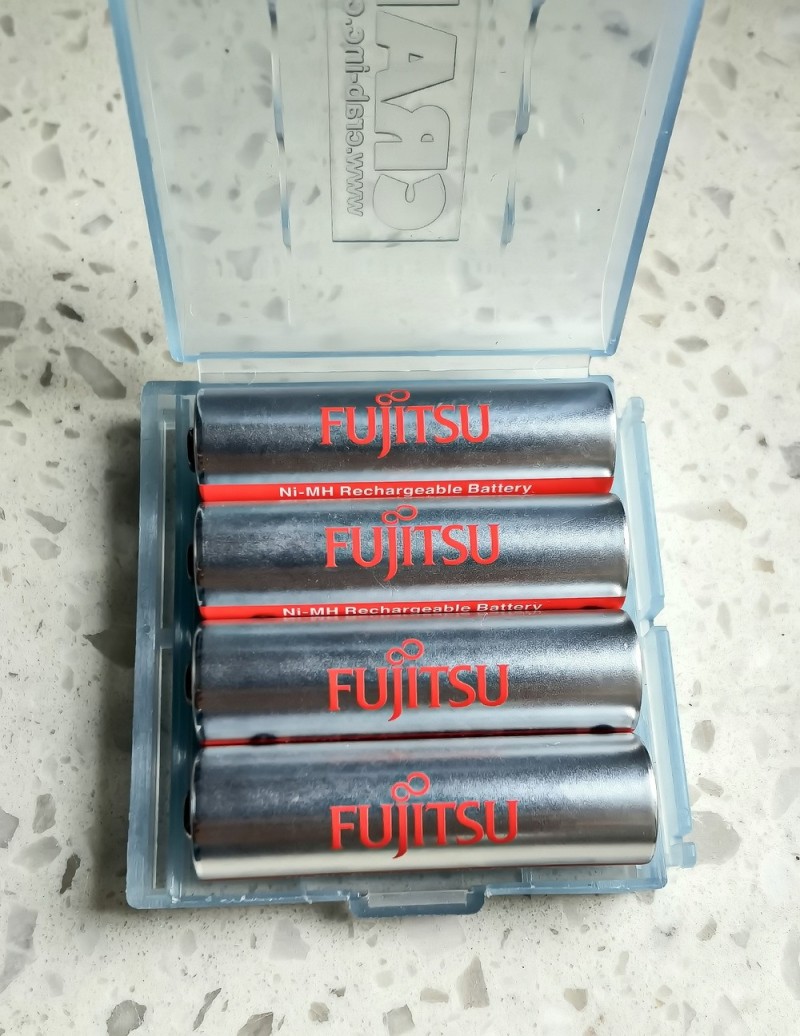

刚刚把我闪光灯里的4节富士通测了一下，都是30多mΩ！同时测试了1mΩ的4线电阻。仅供参考。理论上aa镍氢电池是不可能做到1mΩ的。一般来说十几、二十AH的铅酸电瓶的内阻可以达到零点几到一毫欧的内阻。

掌握了常用电池的内阻，我们就可以有选择的处理手里的电池，比如我手里有几百节14500、18650、21700及26650锂电池，当然不都是我买的，好多是充电宝拆出来或者买手电等配送的。对于18650，我一般测试一下内阻、用500mA放电测试下容量，将容量低于600mAh且内阻高于100mΩ的直接扔掉！600--1000mAh的作为送朋友的小手电或小风扇的测试电池配送。我自己玩手电用了几节三洋和三星的18650、玩收音机用了十几节早期的爱老公和三洋。玩闪光灯用了12节富士通和三洋的黑老婆。我手里的各种充电电池估计这辈子也用不完了！

fslichong 发表于 2025-5-12 00:07
这个需要多测量找规律

我感觉还是测试时哪里有问题，因为常用电池的内阻基本都是有固定范围的，超过太多说明电池该扔了，而太小就要看看测试时哪里搞错了。

闻雨听风 发表于 2025-5-11 22:56
充满电时测！
电池内阻范围可以参考以下内容：

感谢回复，谢谢！

星星123 发表于 2025-5-11 23:55
等过几天电用完充满再测，按你的要求搞

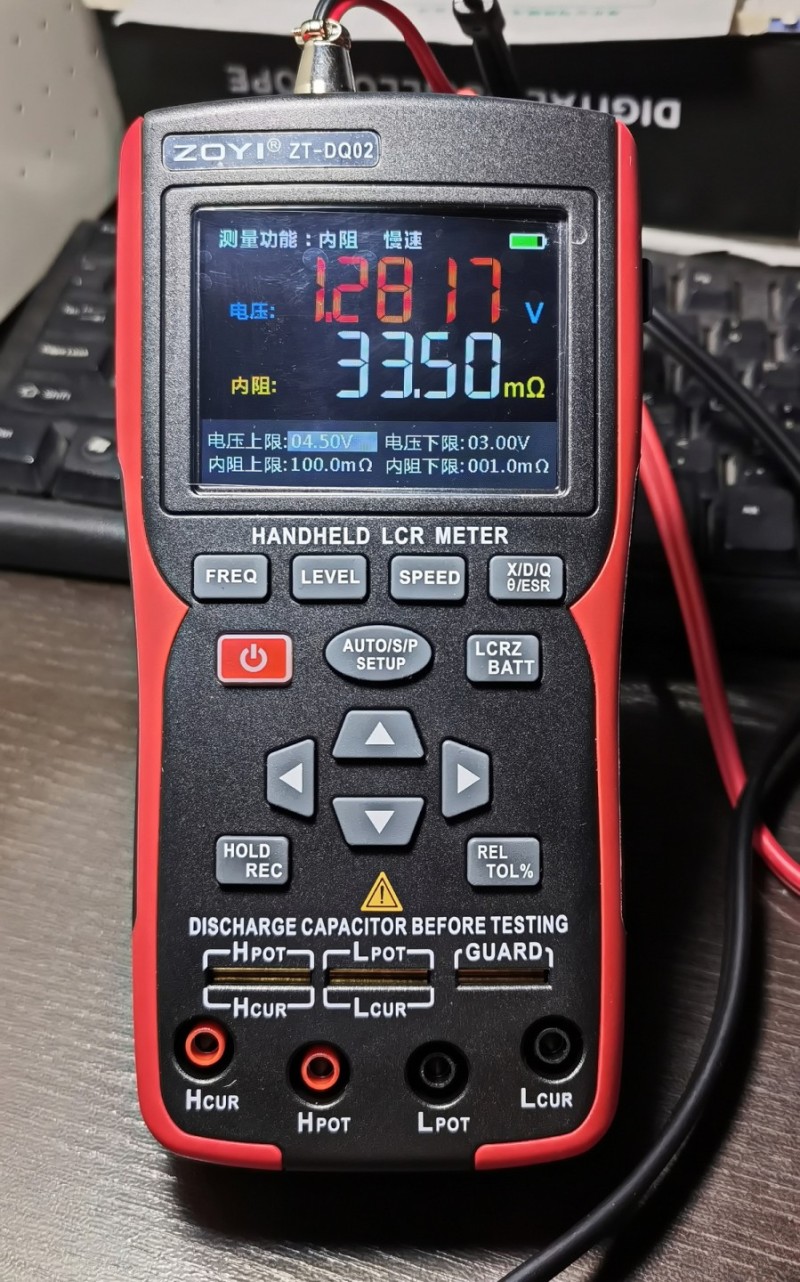

      我用DQ02又测了一下富士通的AA电池，和1030的结果一致！其实不用等用完充满再测，我的这个电池就是半电状态。所以我说镍氢电池理论上不可能内阻只有1mΩ多。

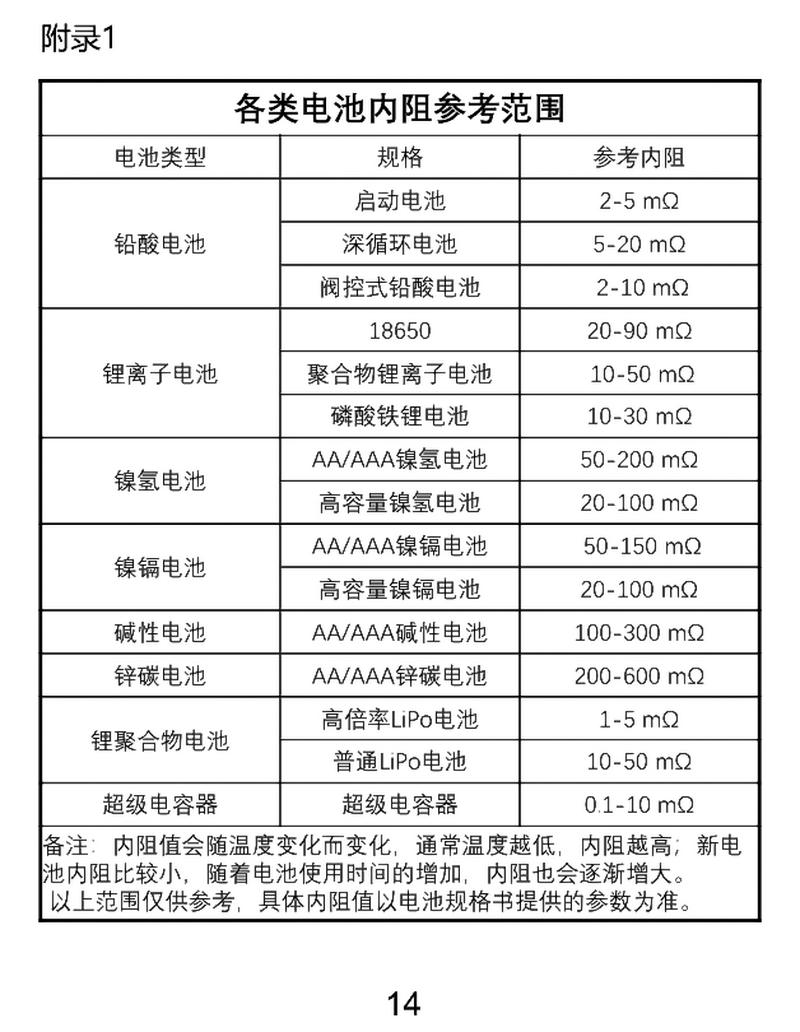

ZT-DQ02使用手册的附录也列出了常用电池的内阻参考值：

其实众仪电桥使用手册附录一这个表格，对于镍氢电池的内阻我觉得也有待商榷，高容量镍氢电池感觉写为低自放电池更合适，而大容量电池的低自放能力也不行，比如标准的日产1900mAh，使用很长时间内阻增加的也不多，而2500mAh和2700mAh的电池不仅低自放能力不行，而且内阻增加的也块，下面是我用的几节2700mAh的富士通，原来也是用于闪光灯，但用了没有多少次，现在内阻已经是100多mΩ了，回电速度明显不行了，就弃之不用了。
