有精密排组,23年产优利德ut39e 承永芯片方案拆解

发表于:2025-10-8 15:24:12 347
万用表
主题类别: 实测(简单)
仪表品牌: 优利德(UNI-T)
显示方式: 四位半
型号或关键字: ut39e

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

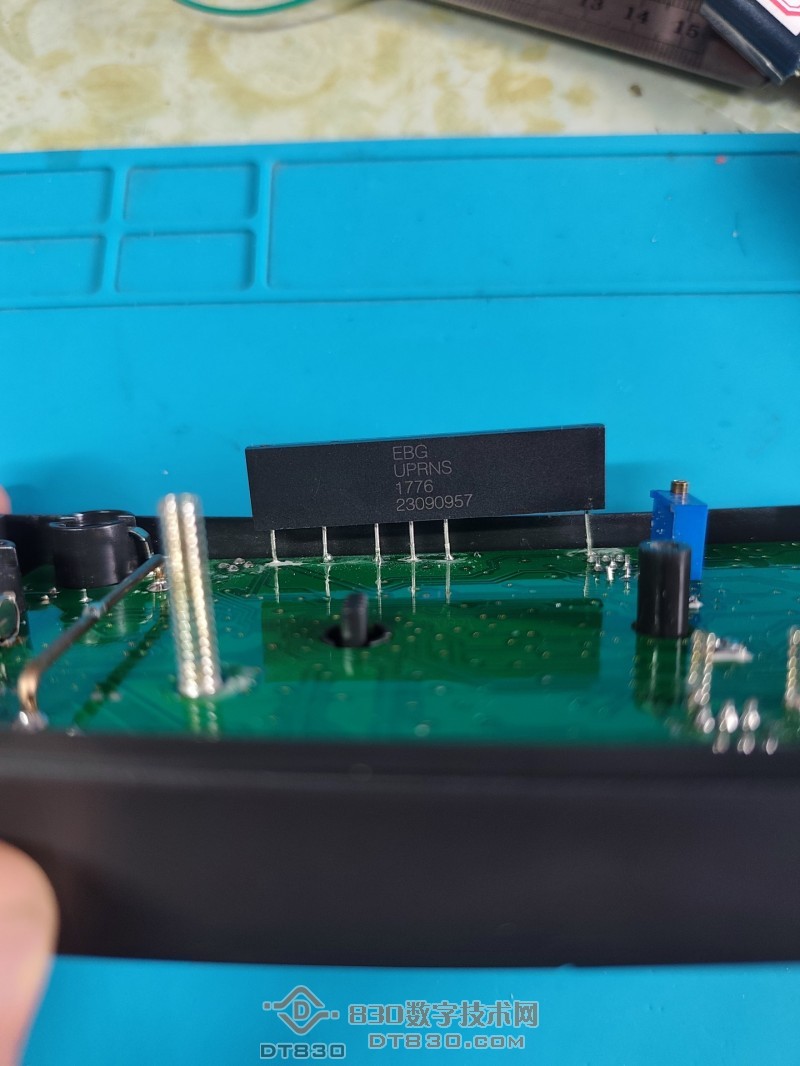

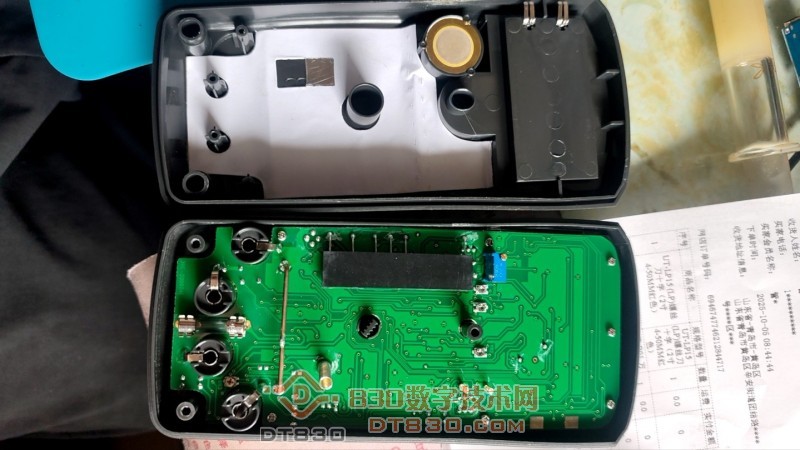

之前一直在各大平台上看到过这个万用表的拆机,有过好多版本,本以为二三年产的,应该是全部换了经验电阻,没想到依然是用了黑块的精密排组 1000032684.jpg 1000032493.jpg

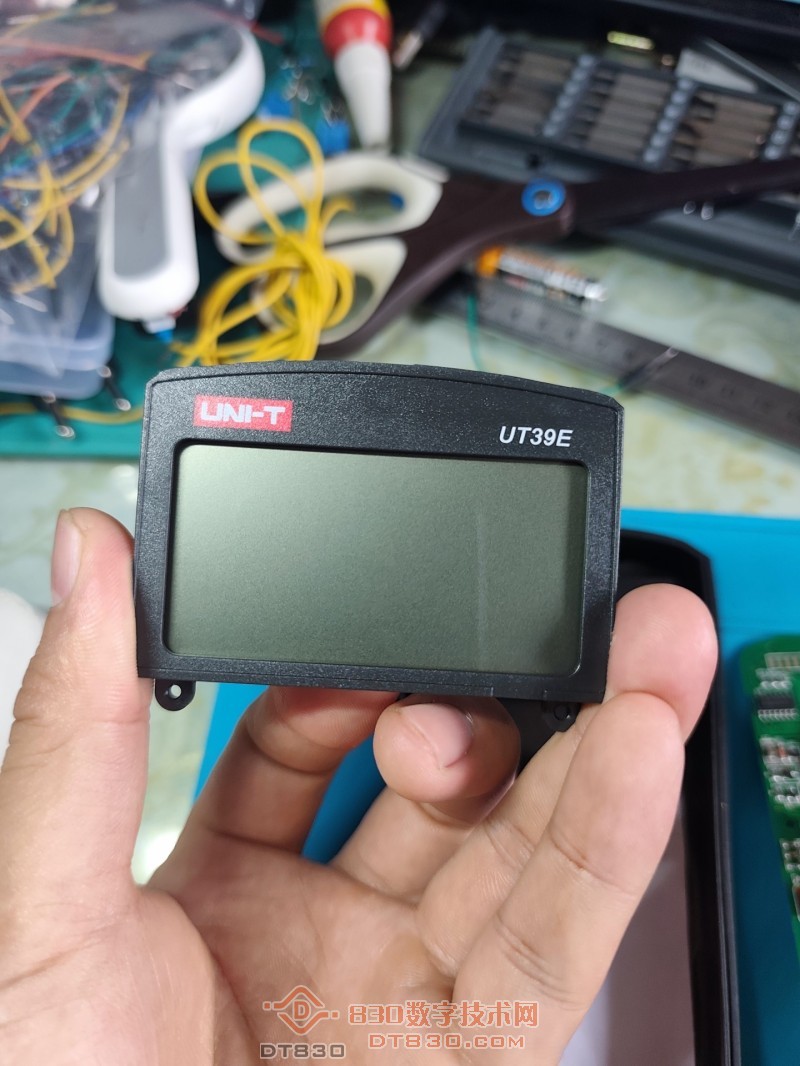

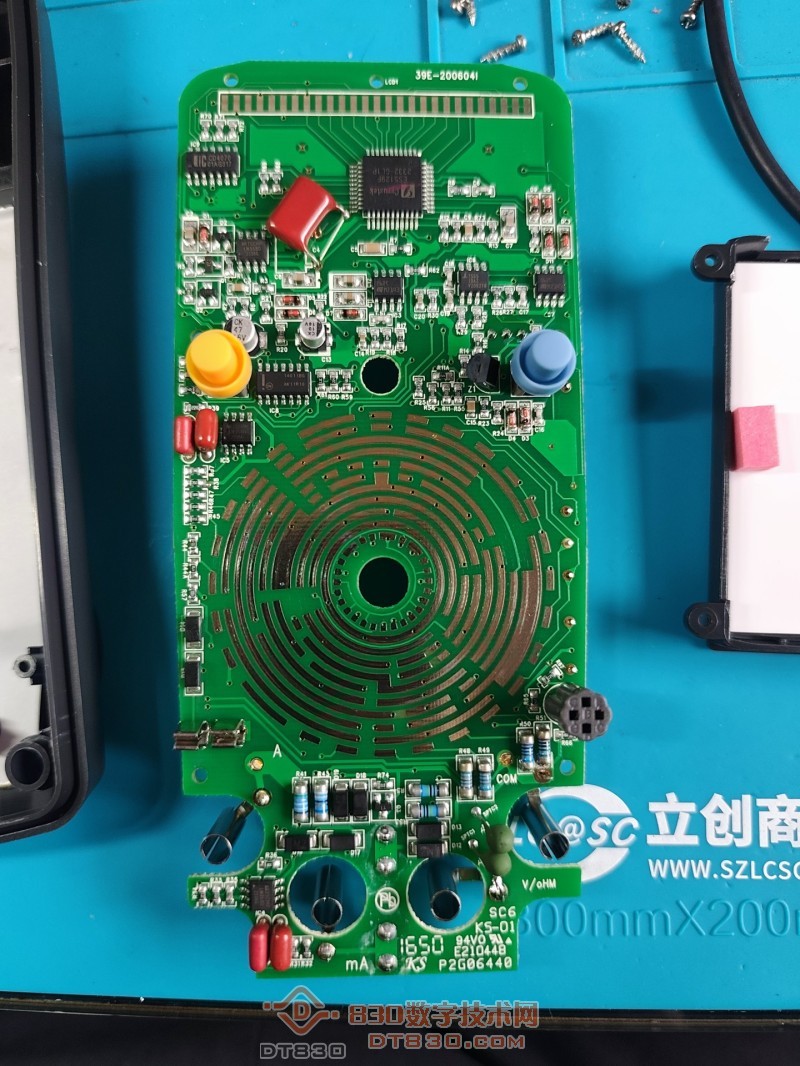

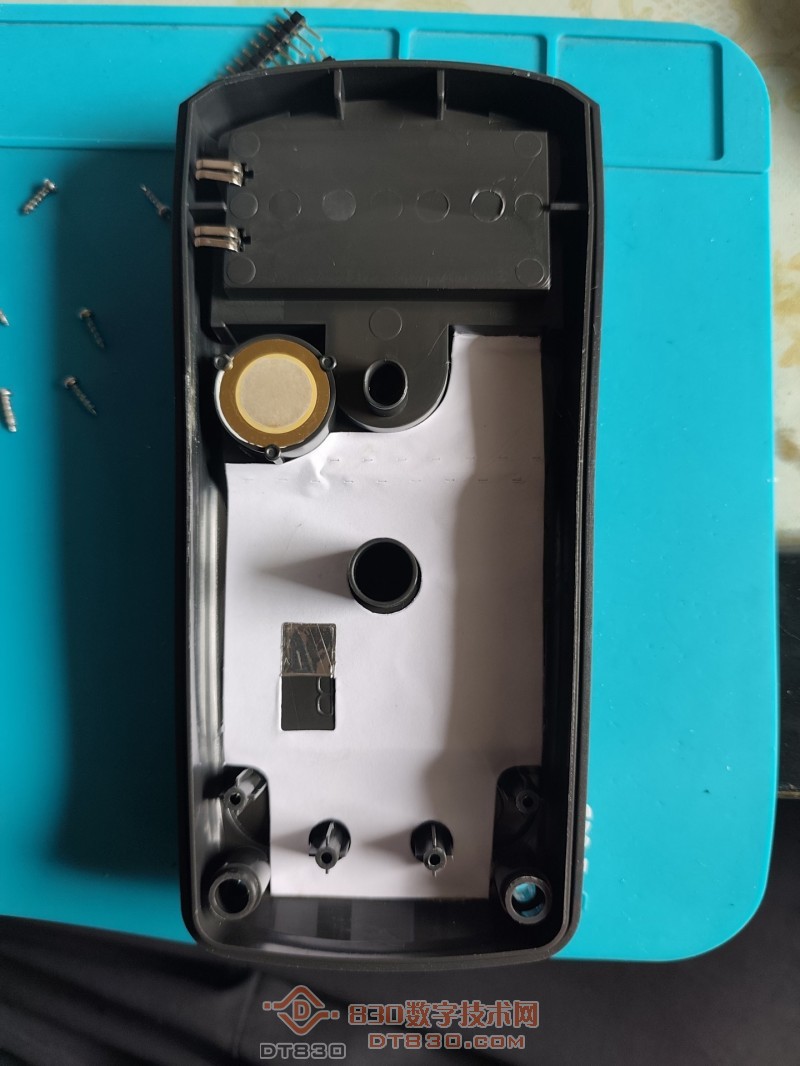

结构布局上和之前依然是没有变化,依然是用料满满 1000032498.jpg 1000032688.jpg

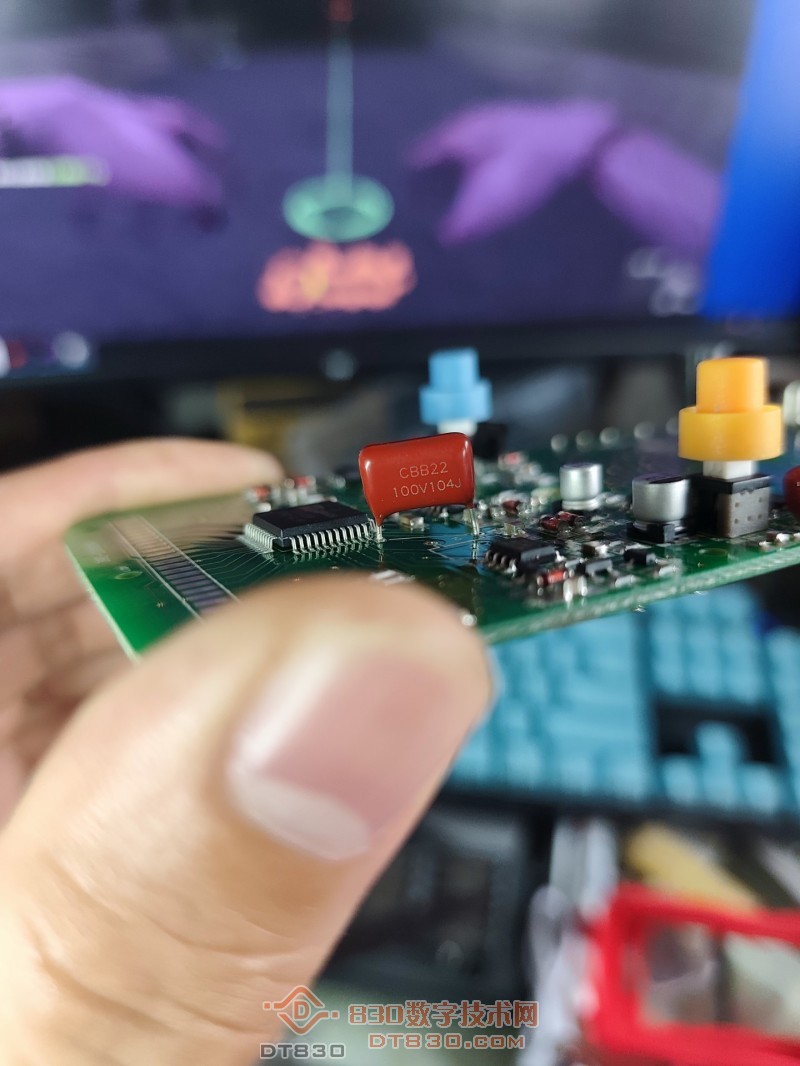

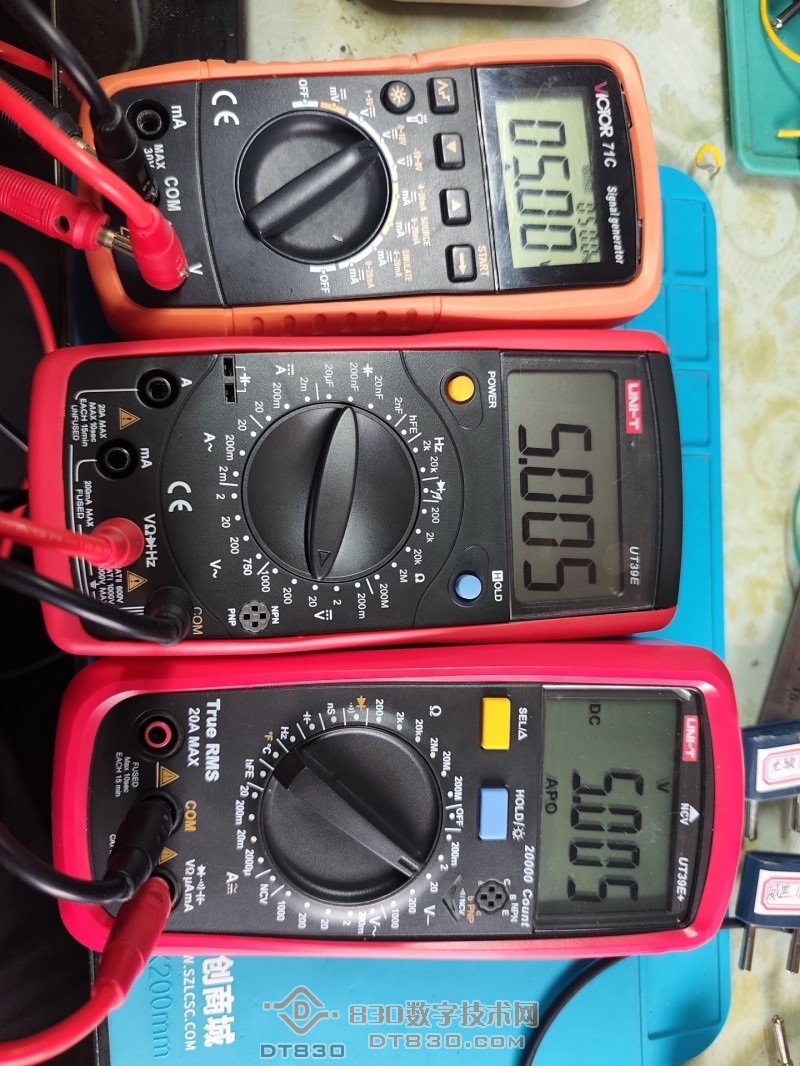

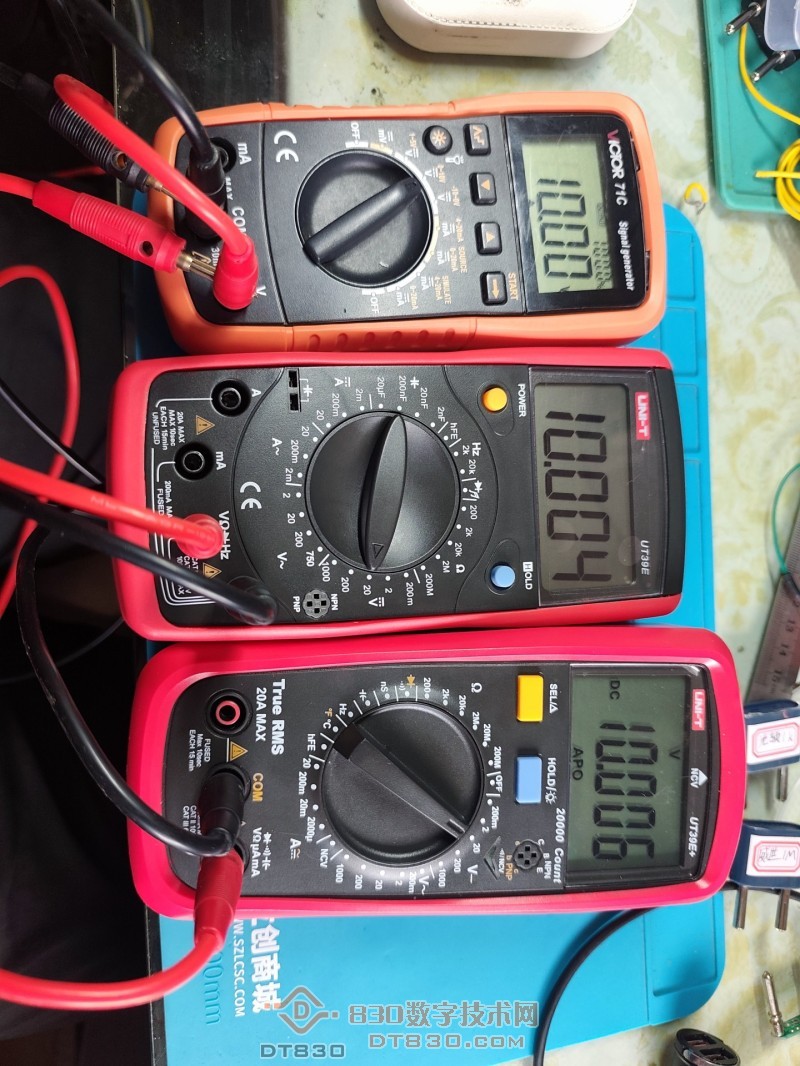

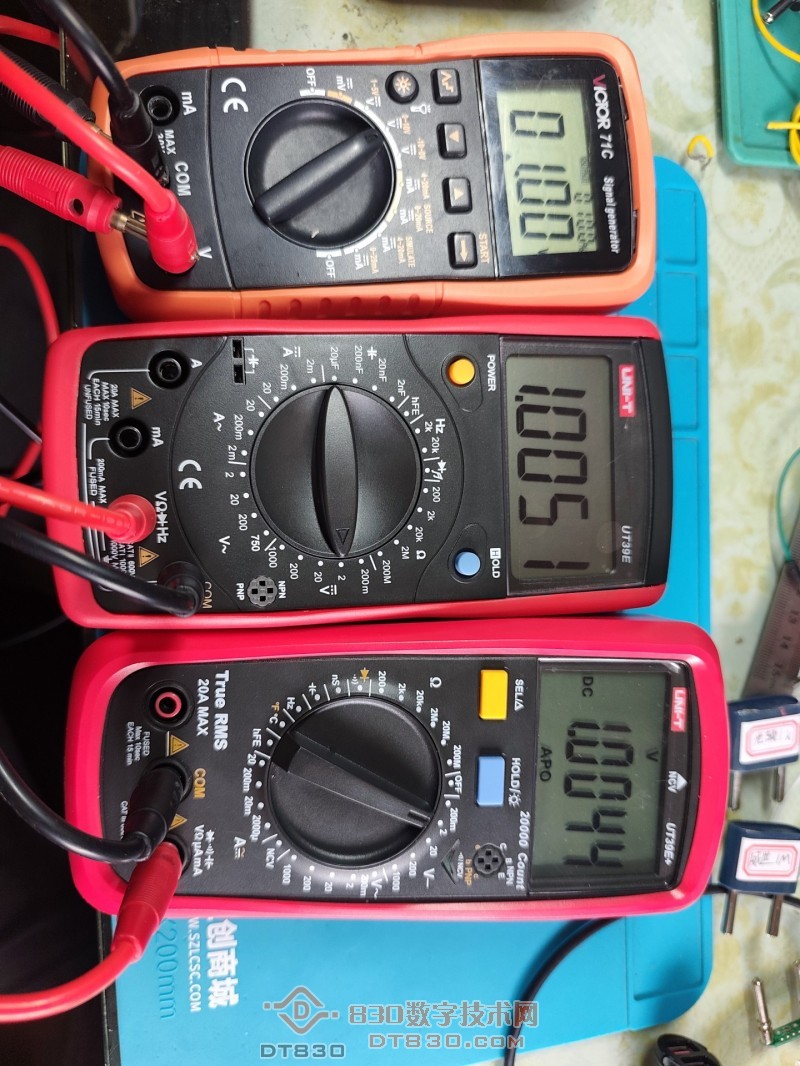

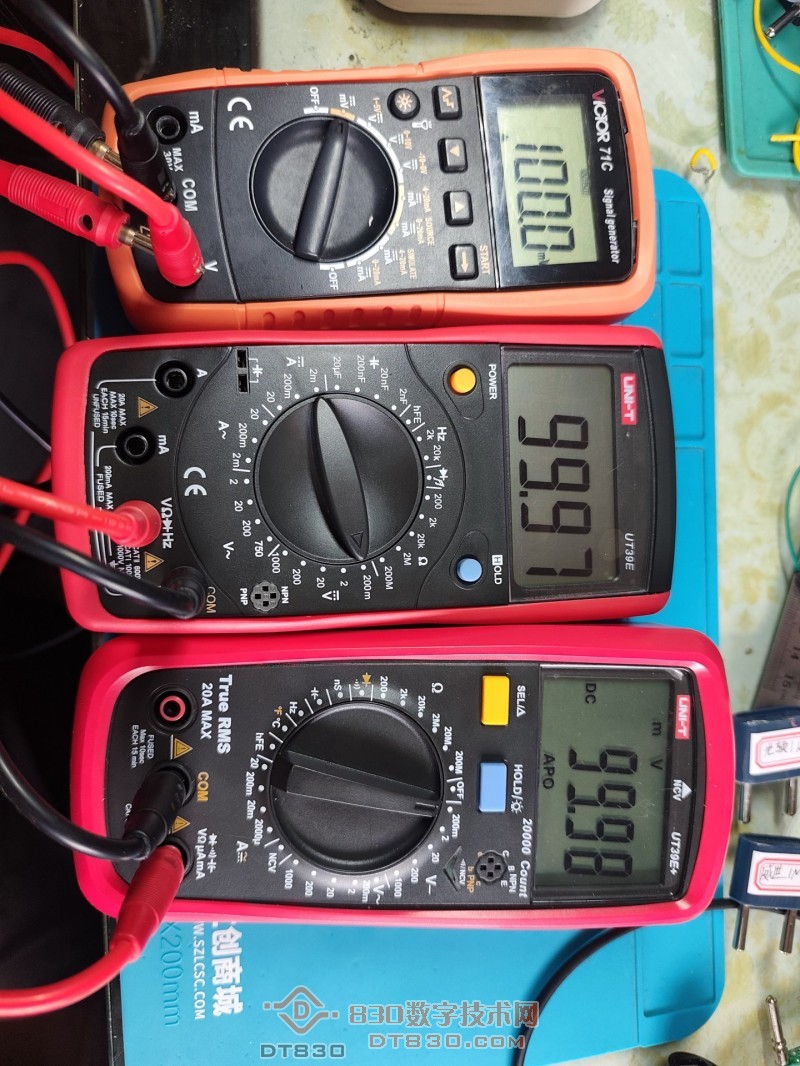

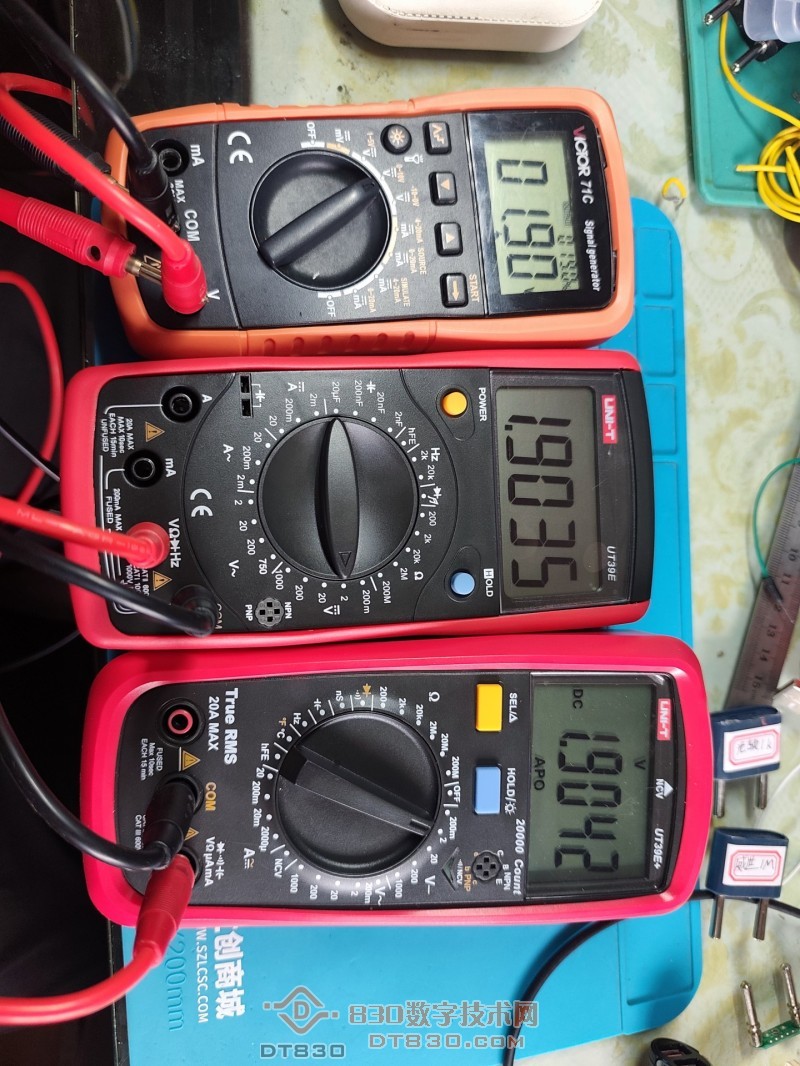

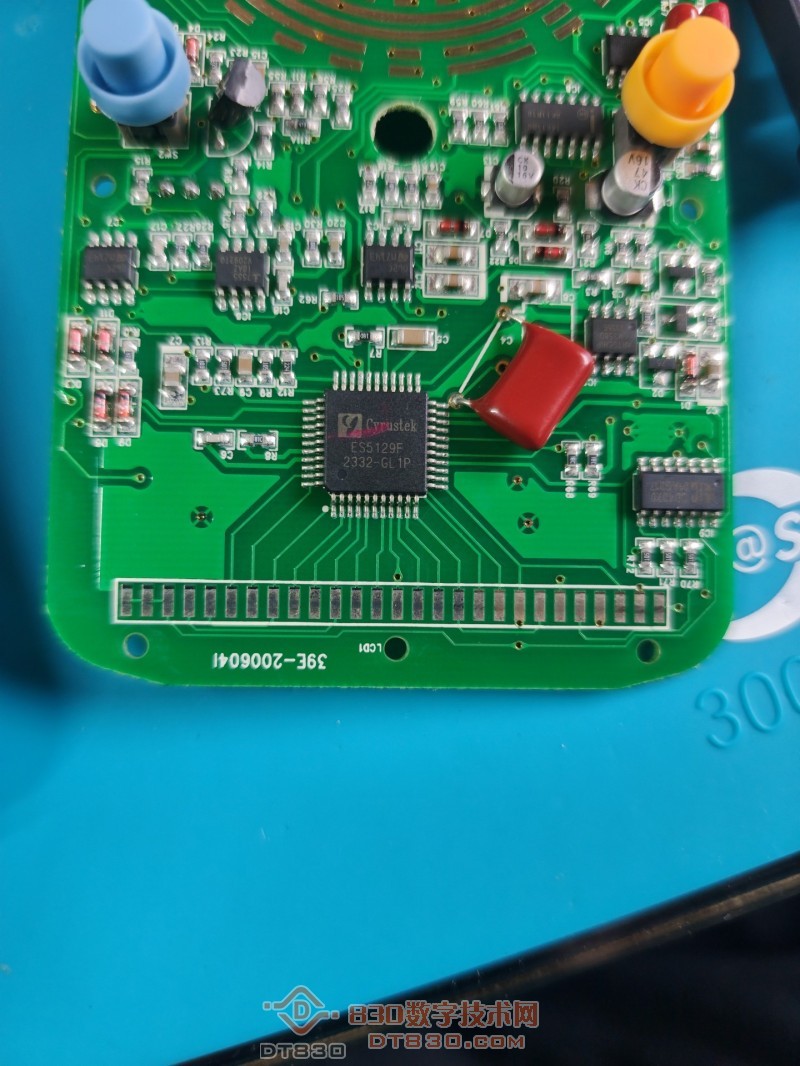

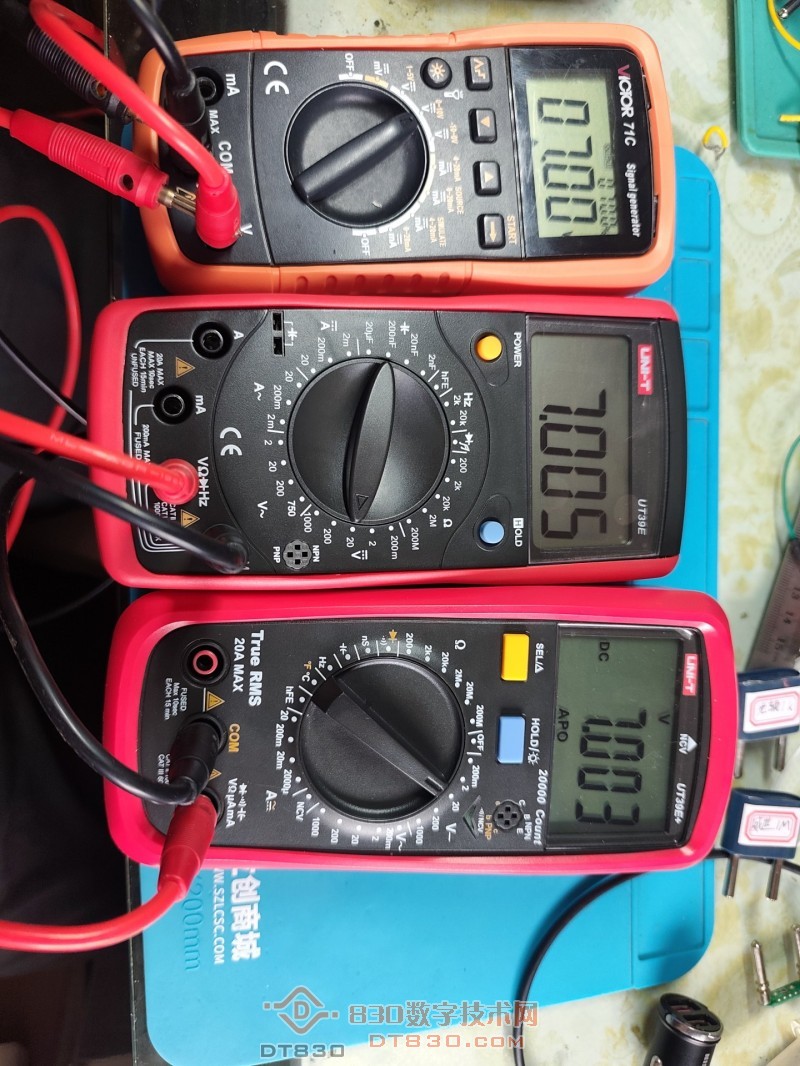

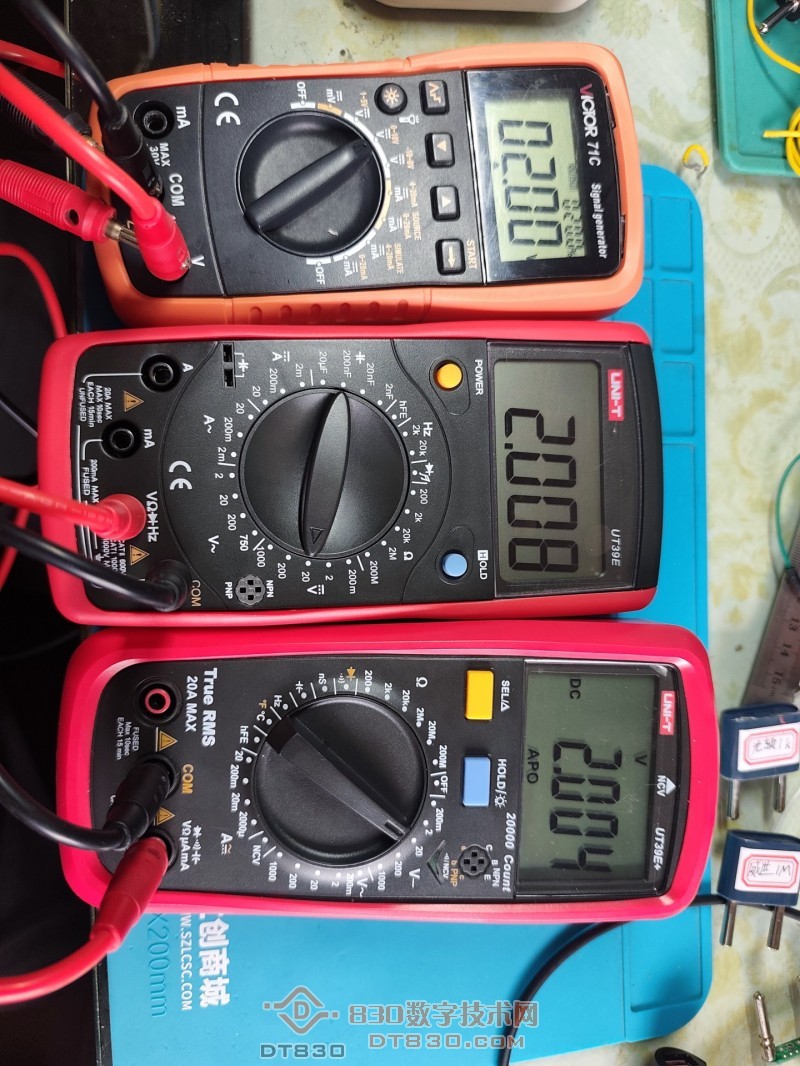

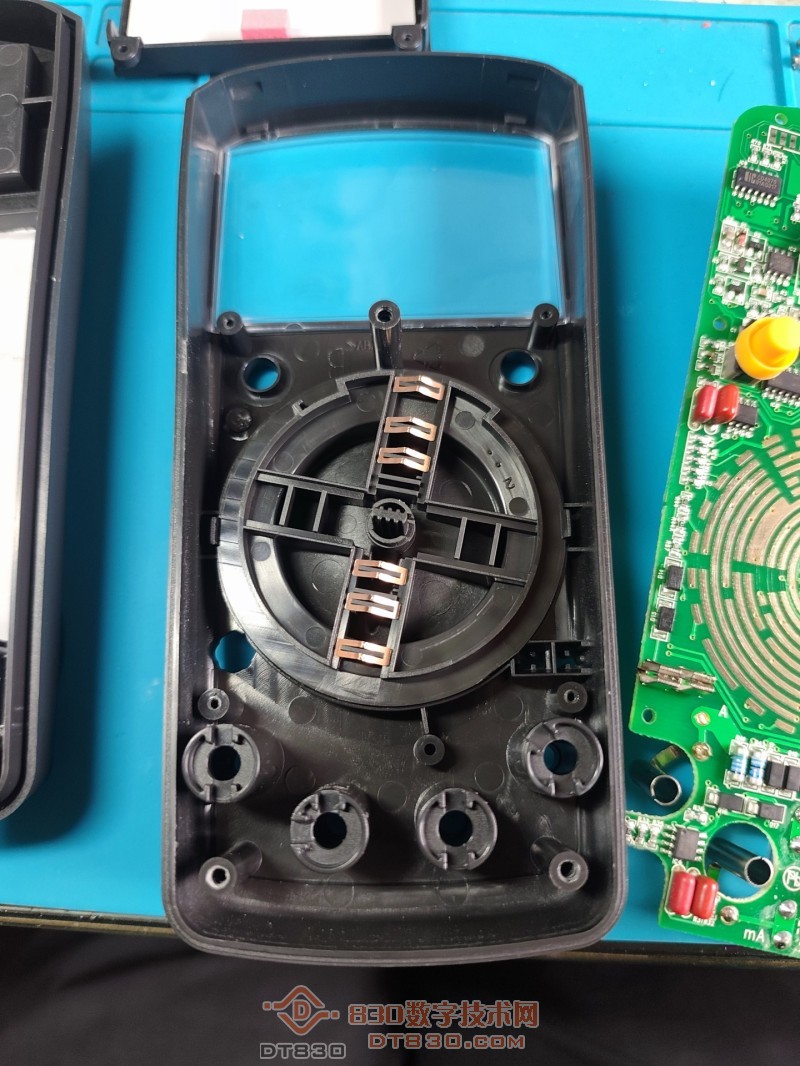

但是主控芯片替换成为承永的es5129f,这款表的积分电容特别小,尾数实际测下来特别的跳也特别的不稳。 1000032687.jpg 。这款表的拨盘也特别的有问题,转动的时候特别费劲 1000032694.jpg
总结用了一坨好料,拉了一坨大的
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

发表回复

评论列表(4)

lizuolong618 数字梦想家 2025-10-8 20:59:34

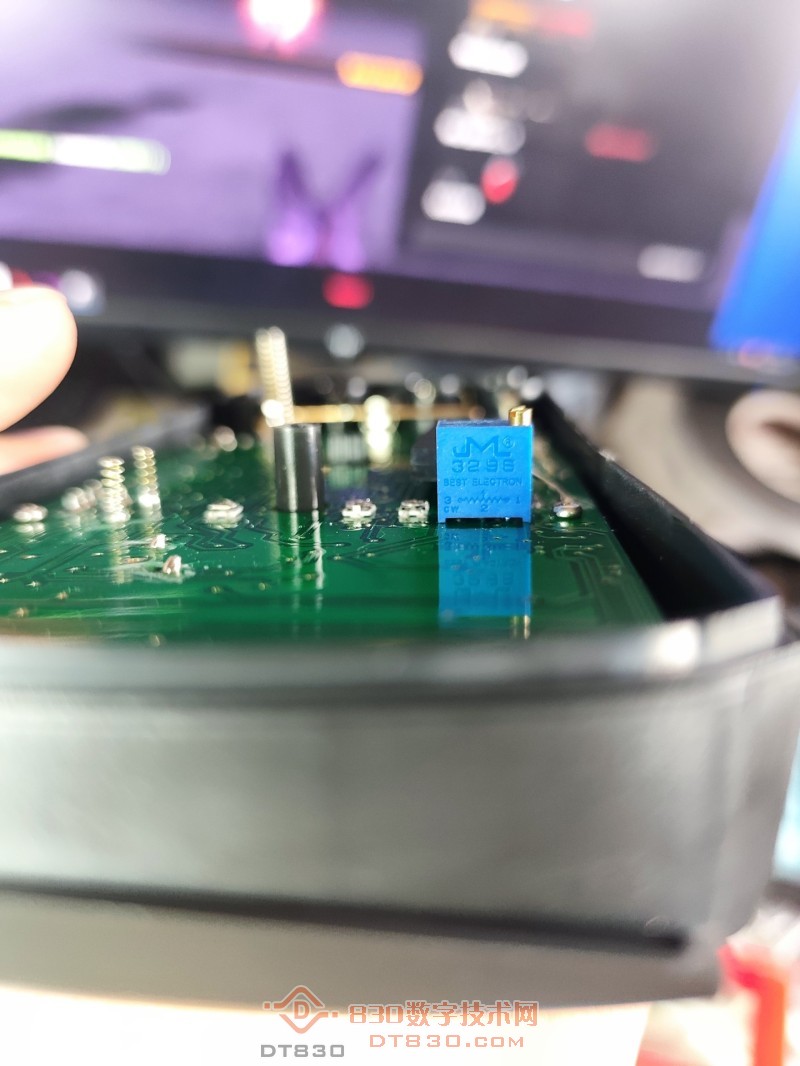

料是好料,没设计好优利德好多用的都是这种黑方块,好点的外面加个屏蔽罩,电位器校准好在方便,但是不如软件校准可靠,之前用的UT61E,数不准了就拆开拧电位器
2025-10-8 20:59:34 回复
练习两坤半 楼主     数字探长 2025-10-8 21:29:03
lizuolong618 发表于 2025-10-8 20:59
料是好料,没设计好优利德好多用的都是这种黑方块,好点的外面加个屏蔽罩,电位器校准好在方便,但是不如软 ...

这标一言难尽,用了这么好的料,结果三位半都跳😂
2025-10-8 21:29:03 回复
房有亮 数字探长 2025-10-9 15:20:31
这拨盘一定的上硅脂才能顺滑
2025-10-9 15:20:31 回复
练习两坤半 楼主     数字探长 2025-10-9 22:35:24
房有亮 发表于 2025-10-9 15:20
这拨盘一定的上硅脂才能顺滑

出厂自带原样就是这么状态
