众仪zt xt1晶体管测试万用表 晶体管部分拆解细测

今天我们评测一下最新晶体管万用表。

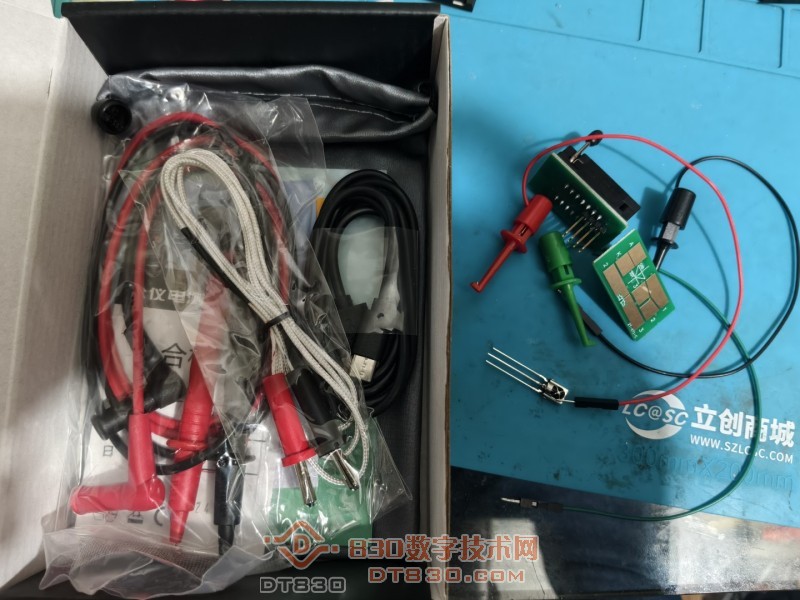

这是全部的附件，传统老三样外加晶体管测试仪特定的几样，没啥好说的。
嗯，我们先从拆机开始讲起吧

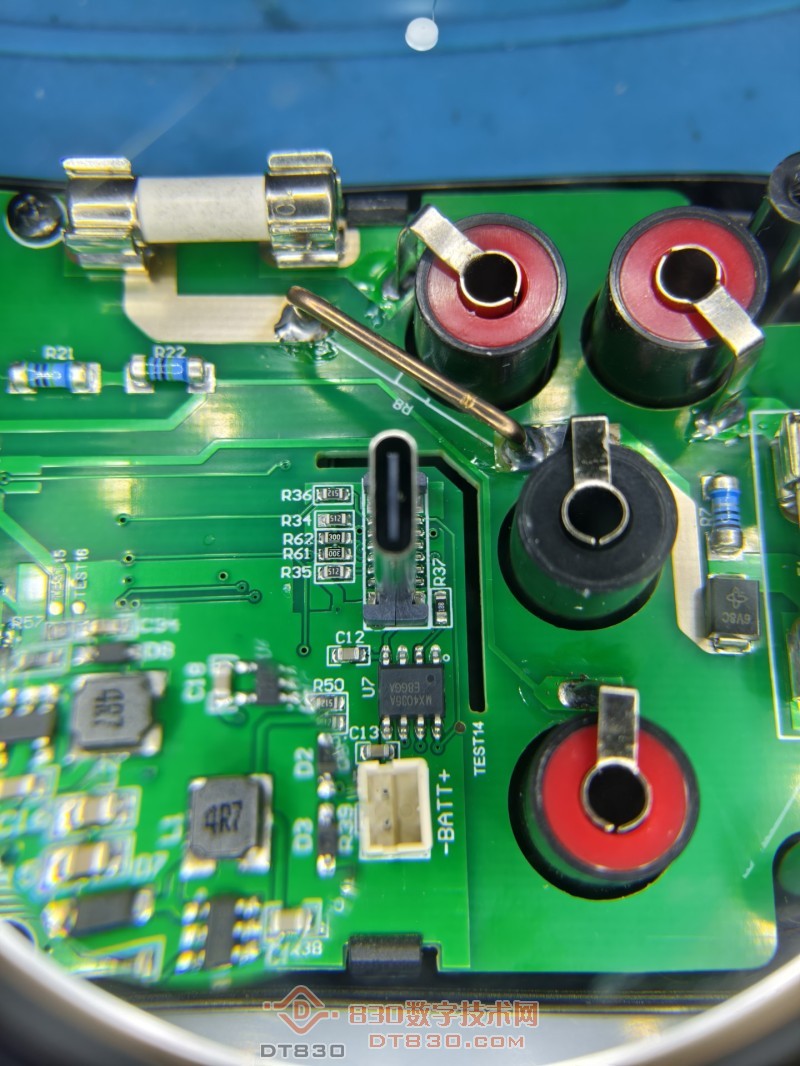

充电管理芯片mx4036负责给锂电池充电，我们可以看到电流档裸露的开窗，该板子为沉金的工艺

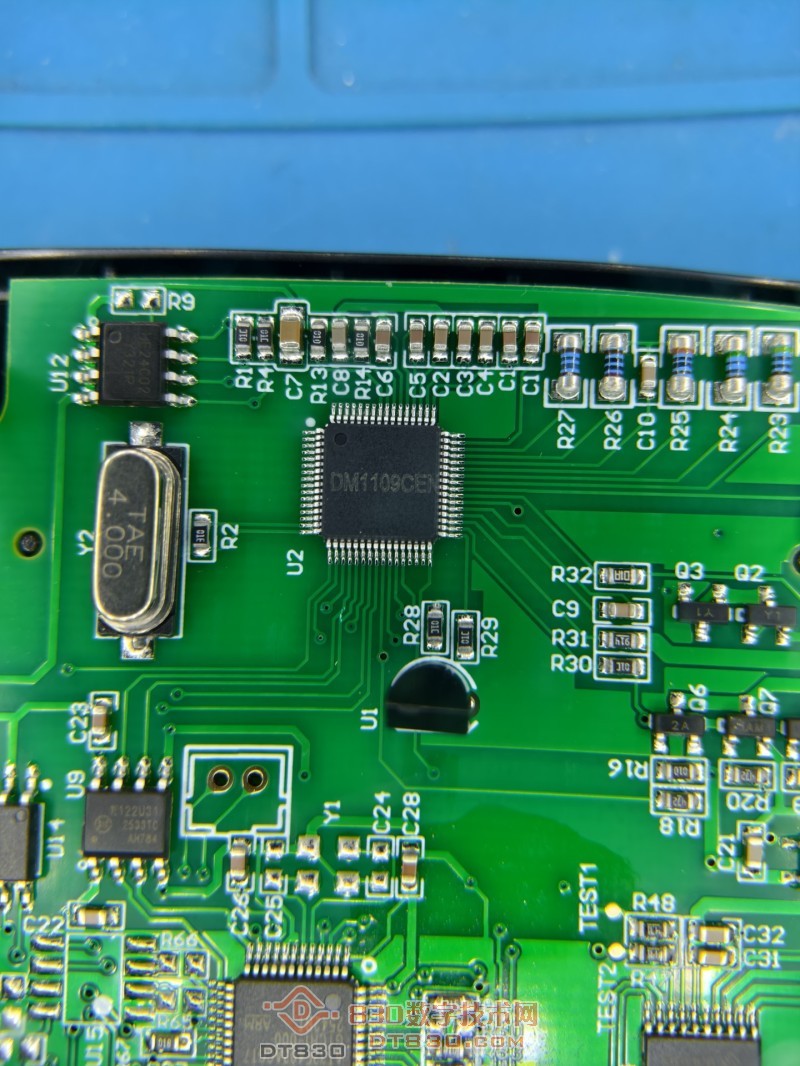

Dm1109cn0660改款万用表专用芯片 下方为iCl8069电压基准芯片。左边是4m晶振以及存放校准数据的eeprom 。

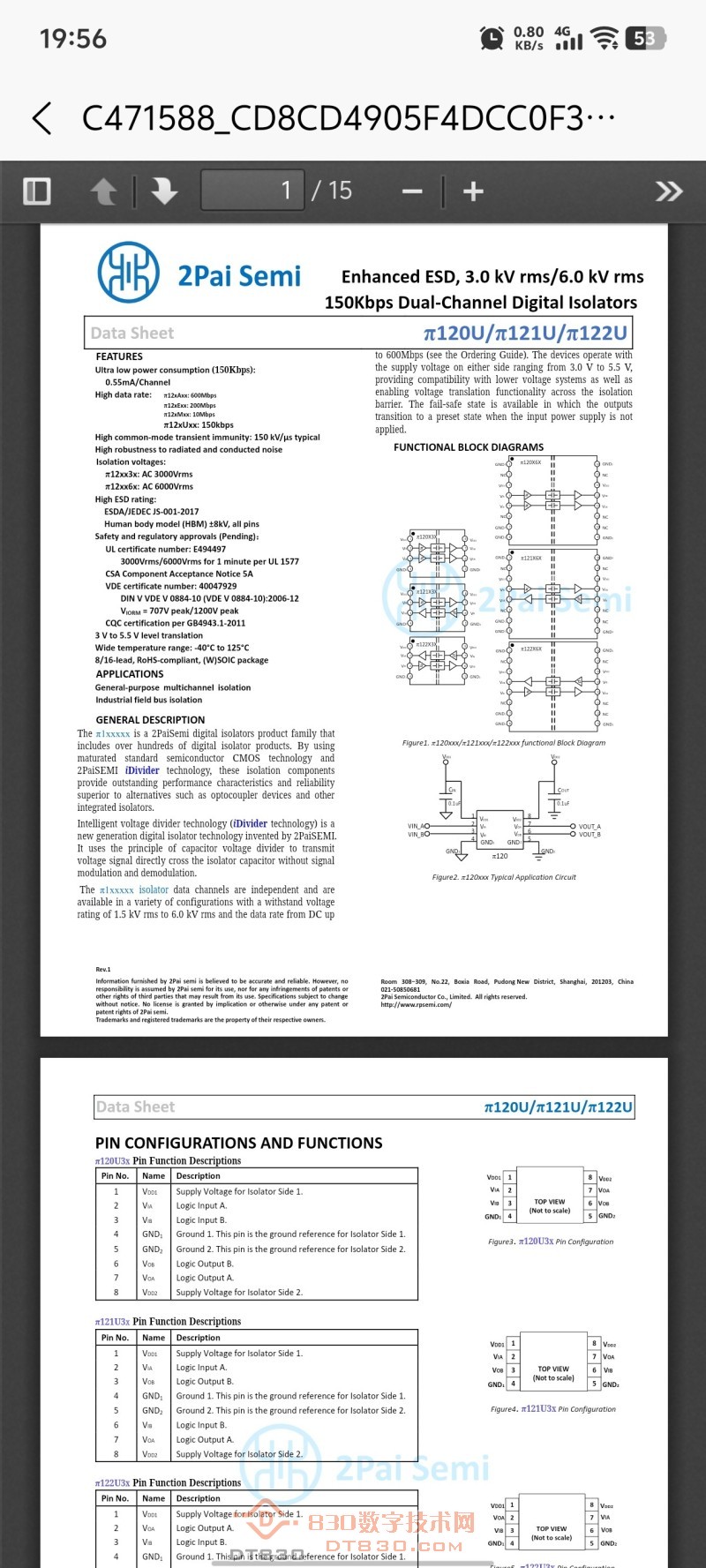

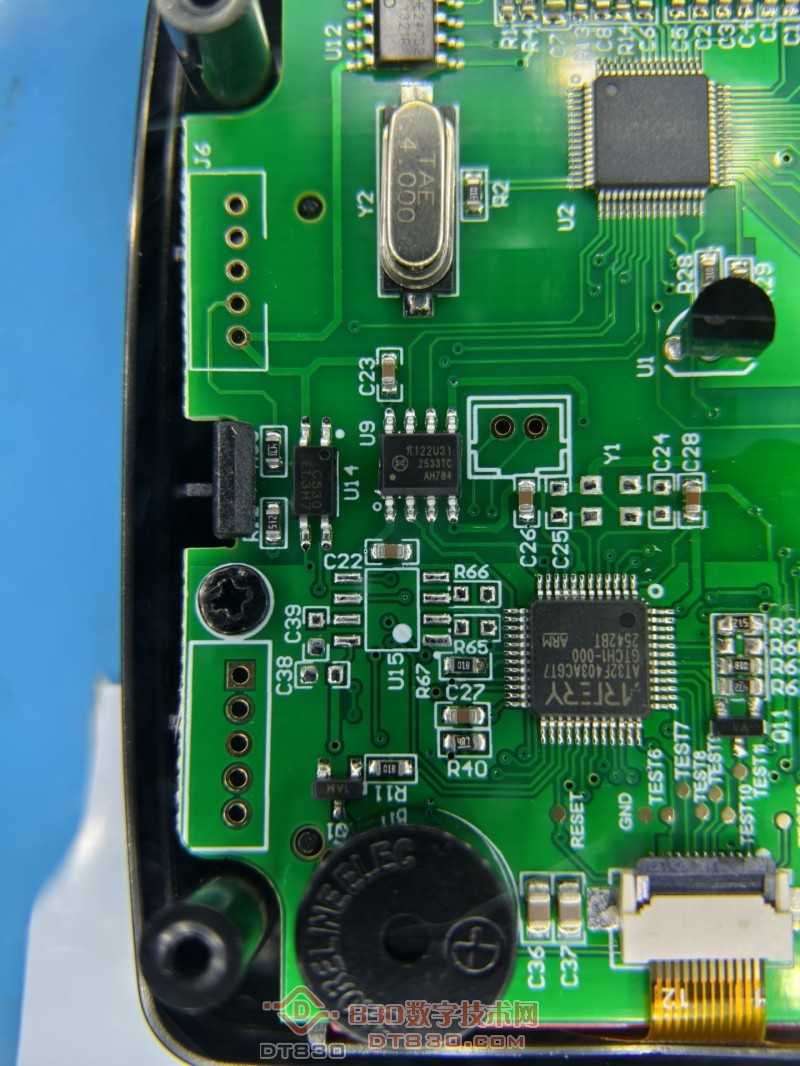

荣湃123u31数字隔离器，旁边是隔离光偶，搜索以上的字样没有搜出相应的型号 。

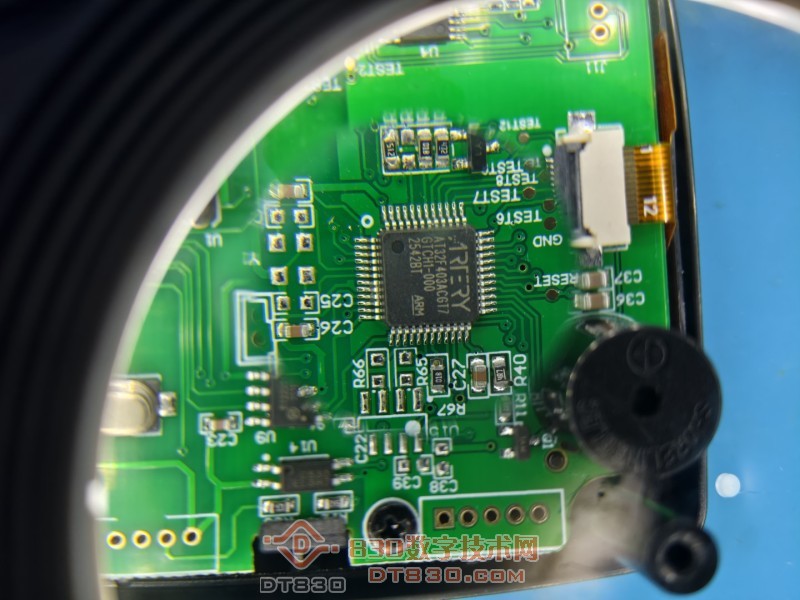

雅特利的at32f403acgt7单片机 。

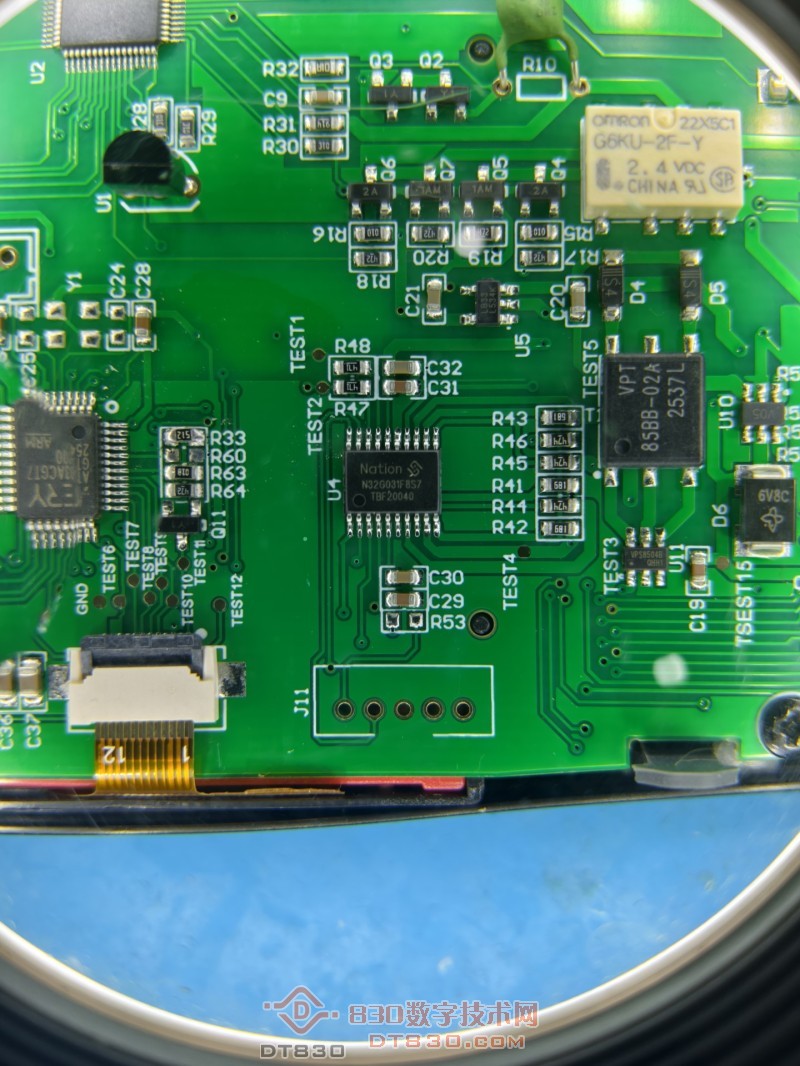

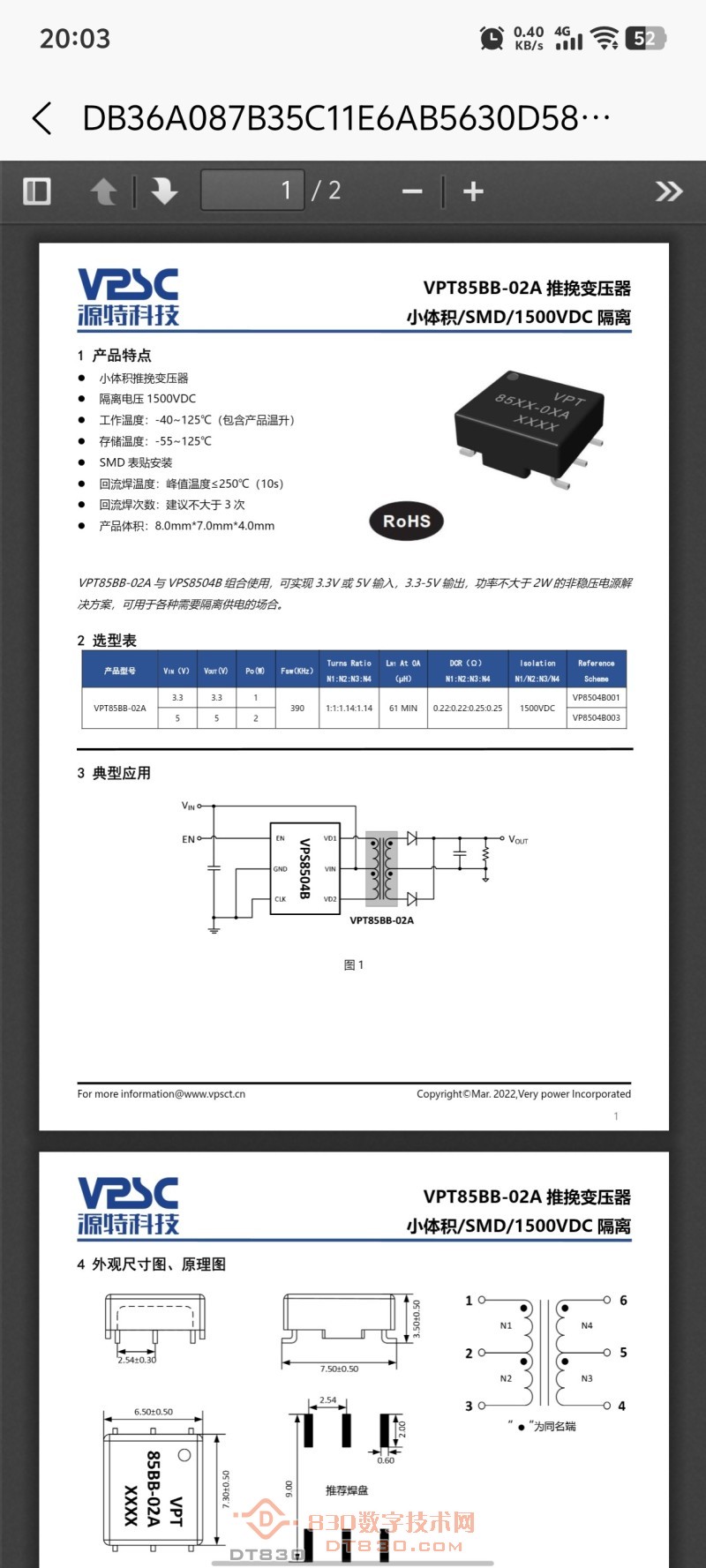

中间黑块为源特科技VPT85BB-02A隔离变压，

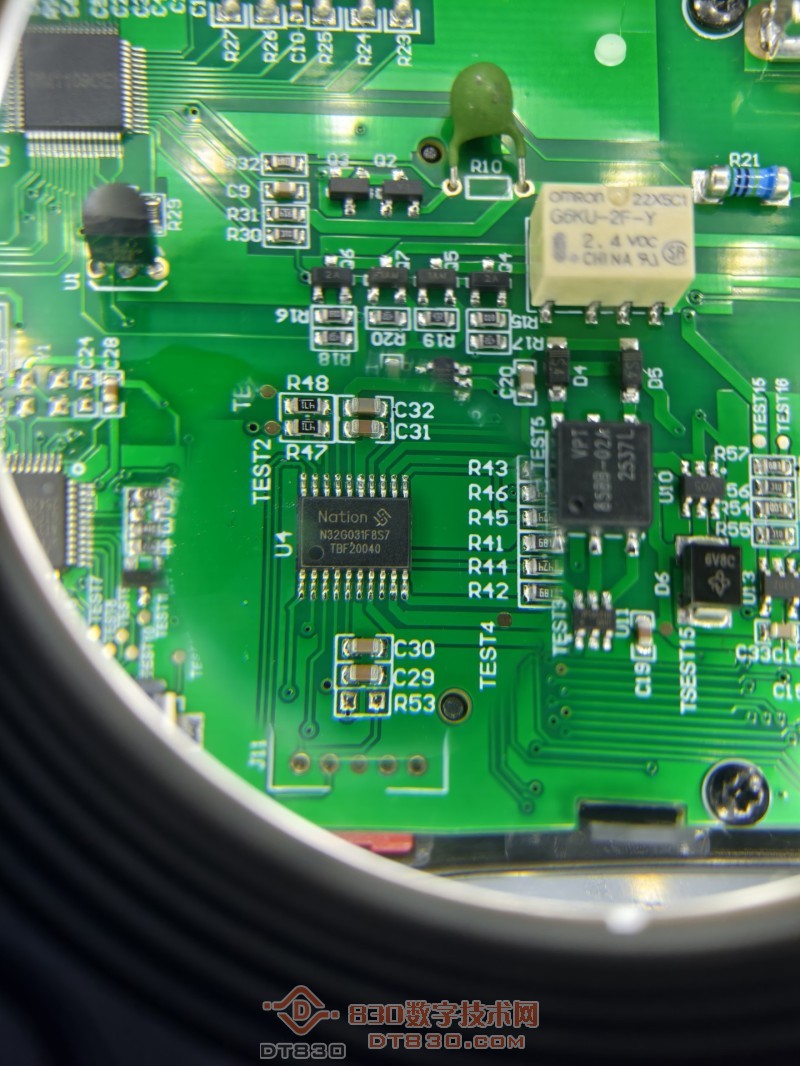

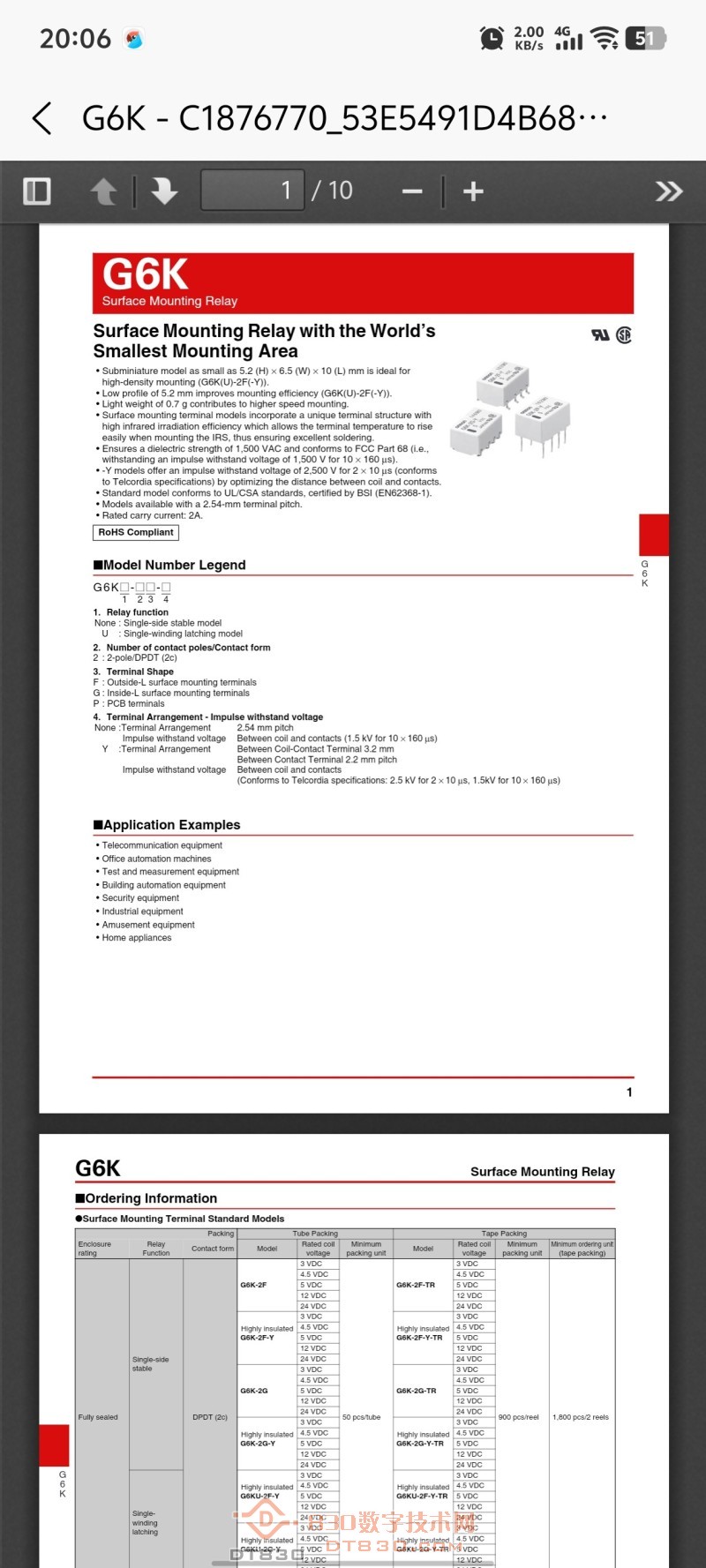

器 图片的最上方为欧姆龙的小信号继电器G6KU-2F-Y-TR DC2.4 。

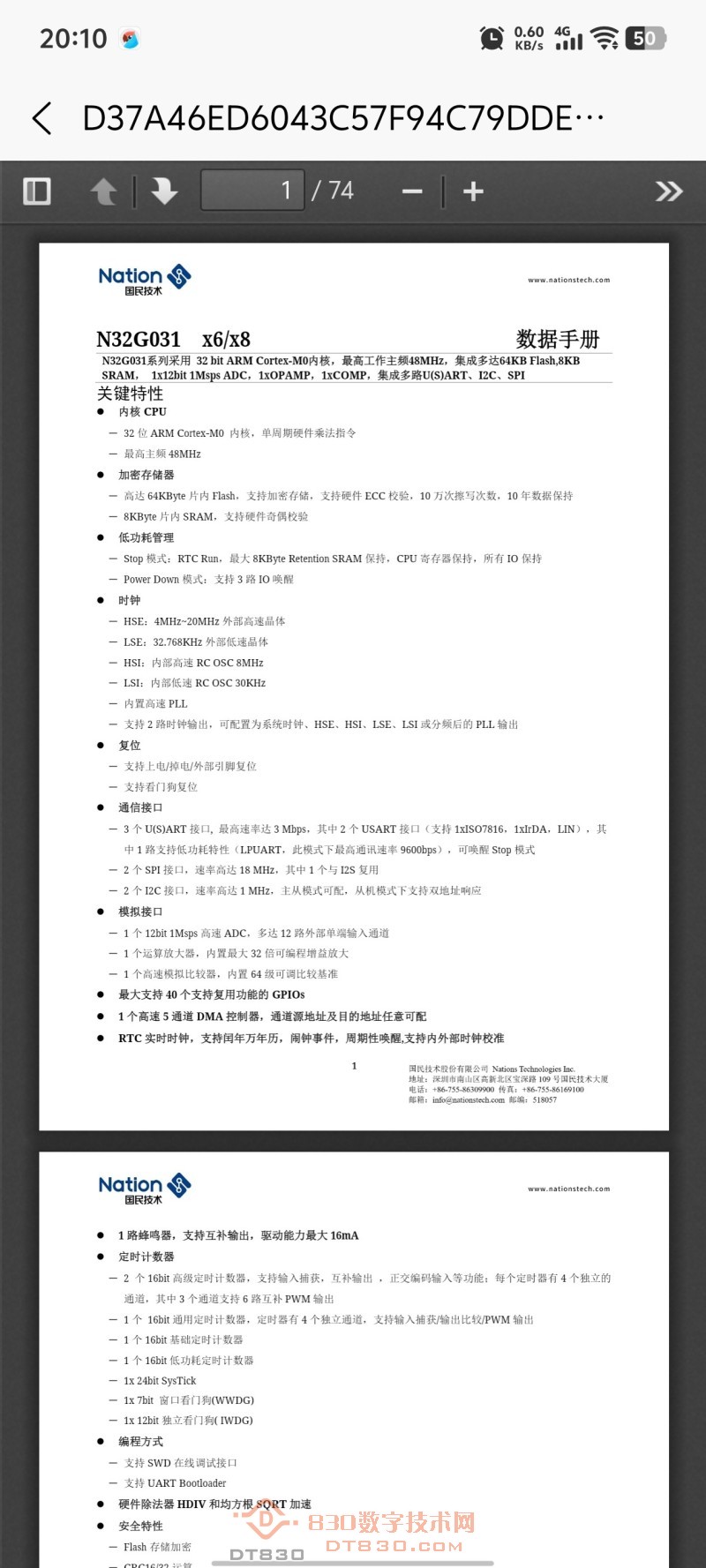

国民科技N32G031F8S7

————————分割线——————————万用表专用的测试工具

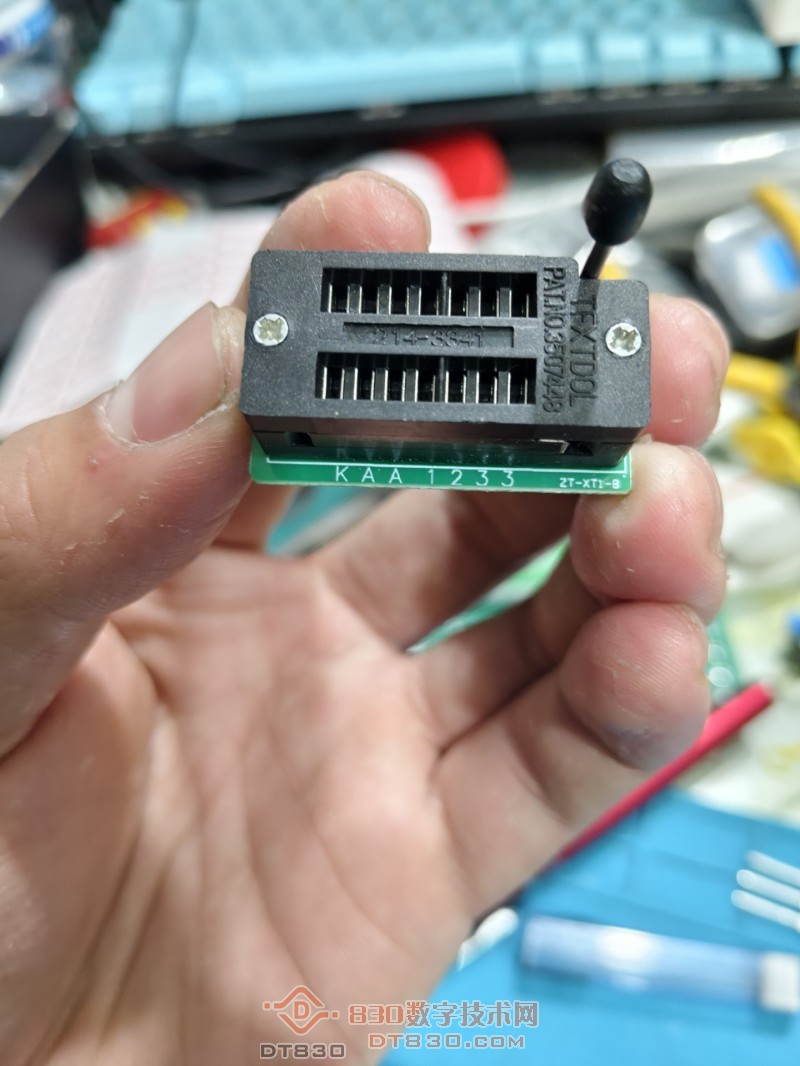

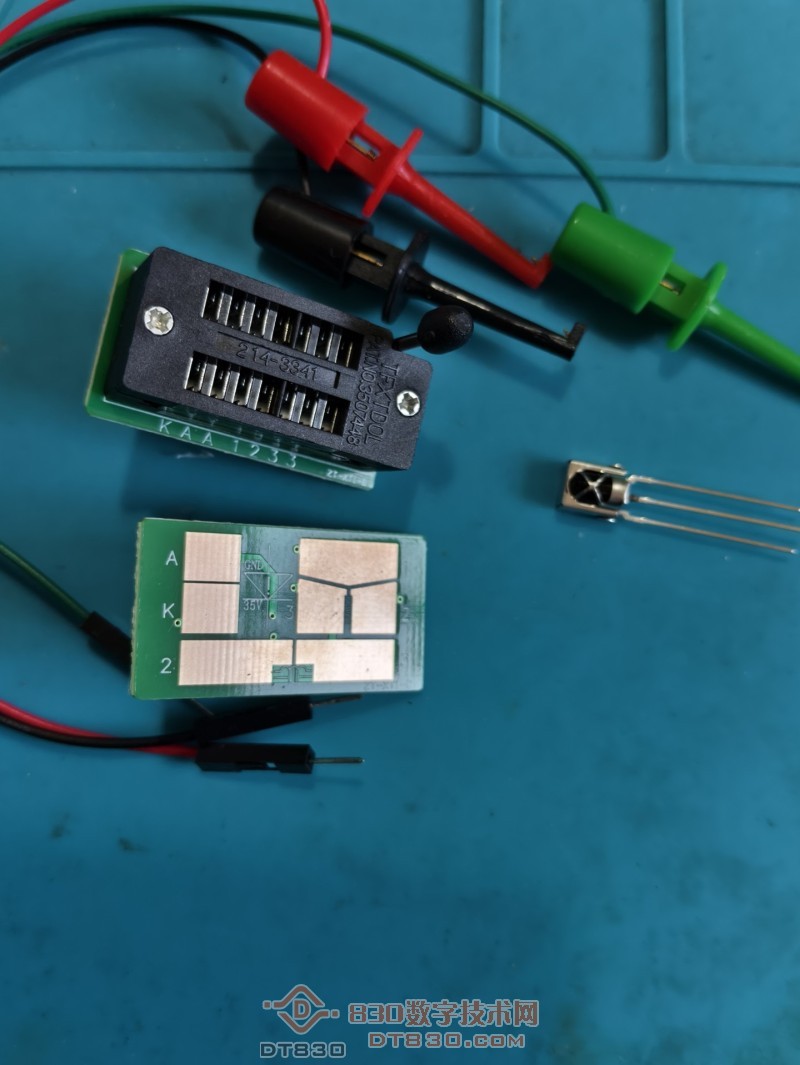

两个特定的插座，一个负责贴片，一个负责插件，还有三个测试钩，以及一个红外遥控接收头。

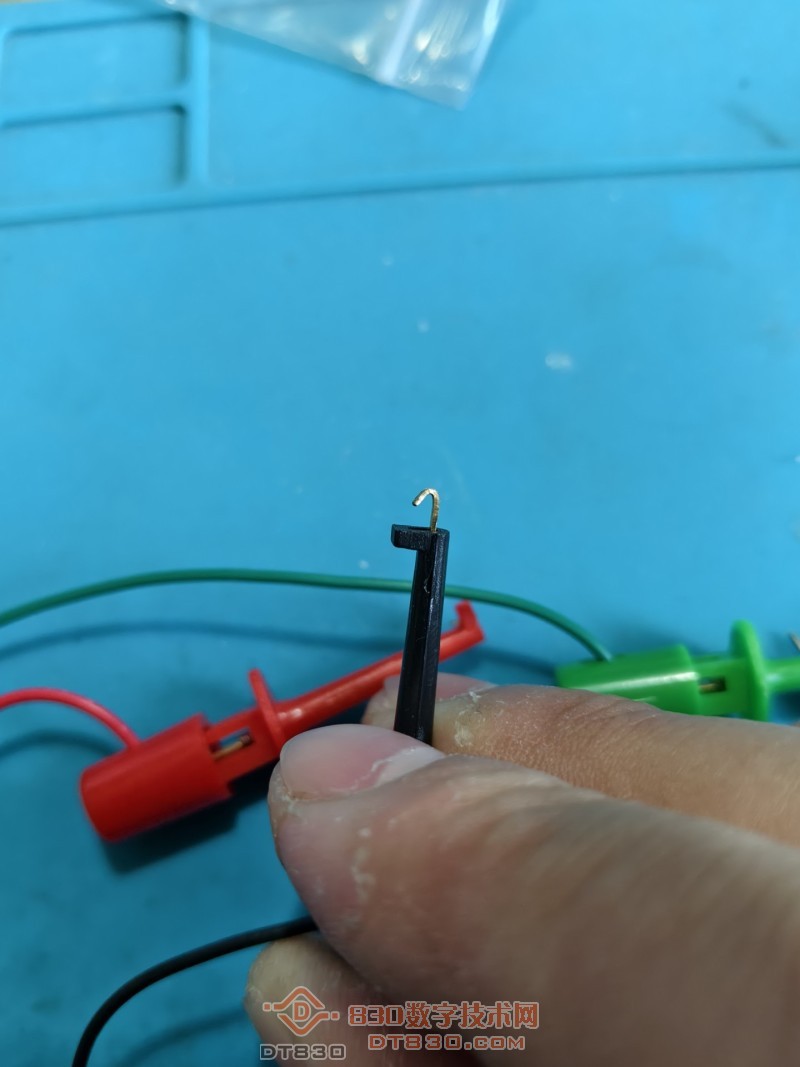

测试钩整体材质为铜镀金 。

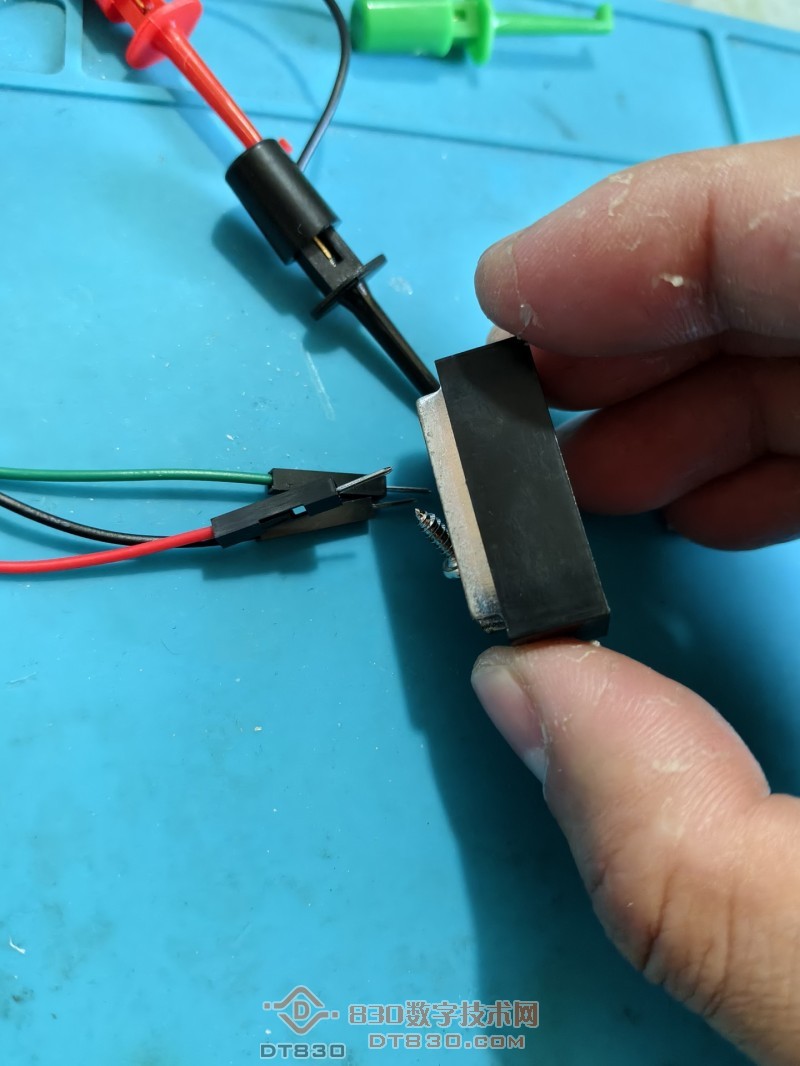

插头部分为铜材质镀镍，吸铁石靠近也不吸 。

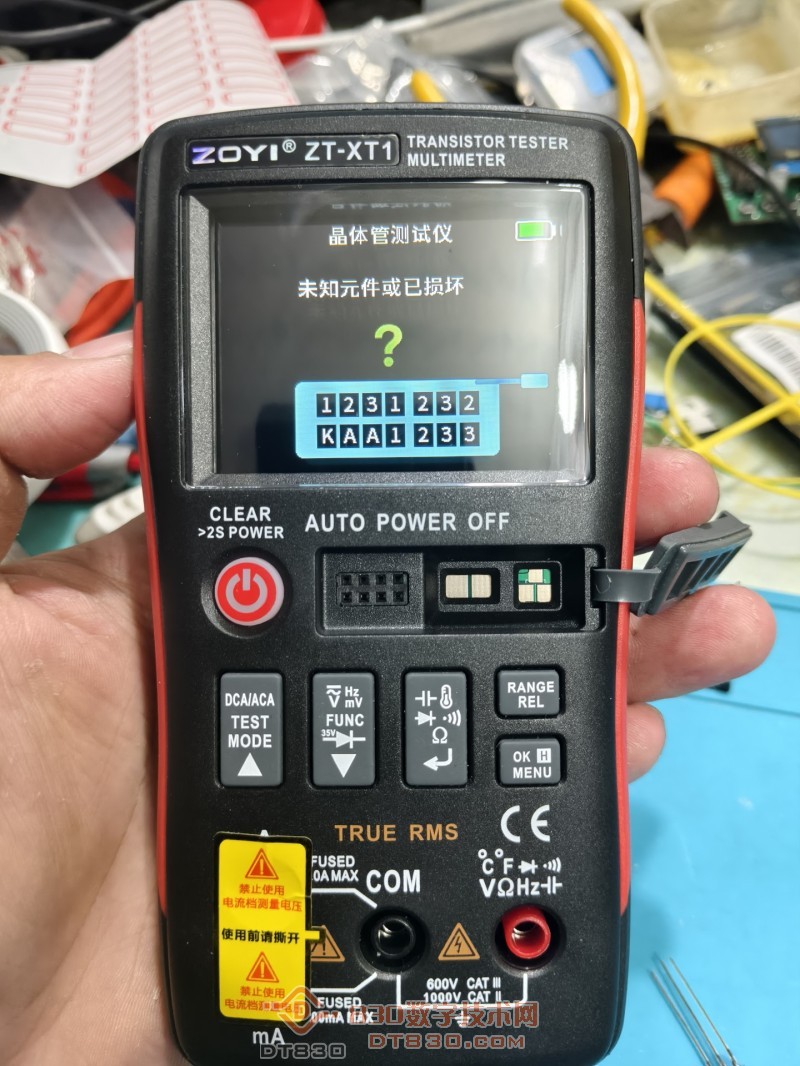

开机第一屏默认为晶体管模式。

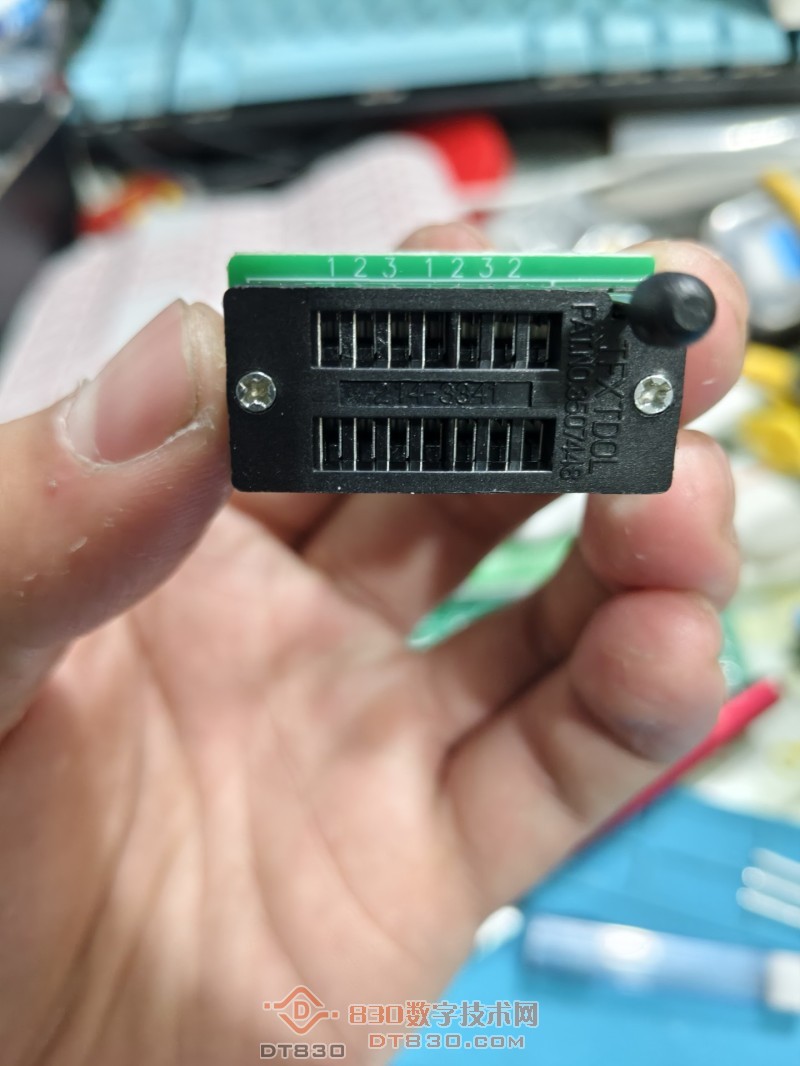

格外说明一下，该测试插座上面的数字，比如说1那么就代表着但凡是标1的孔位在一之间都是互通的
一二三脚为三脚晶体管测试插孔该插口不分正反。

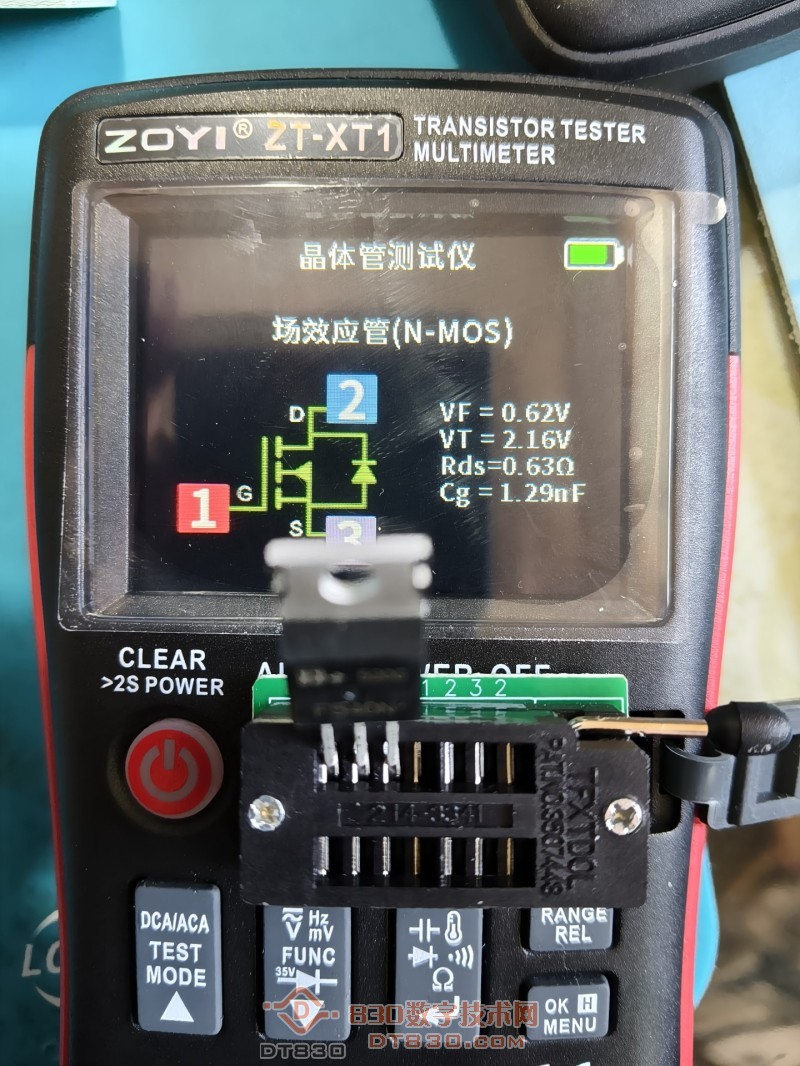

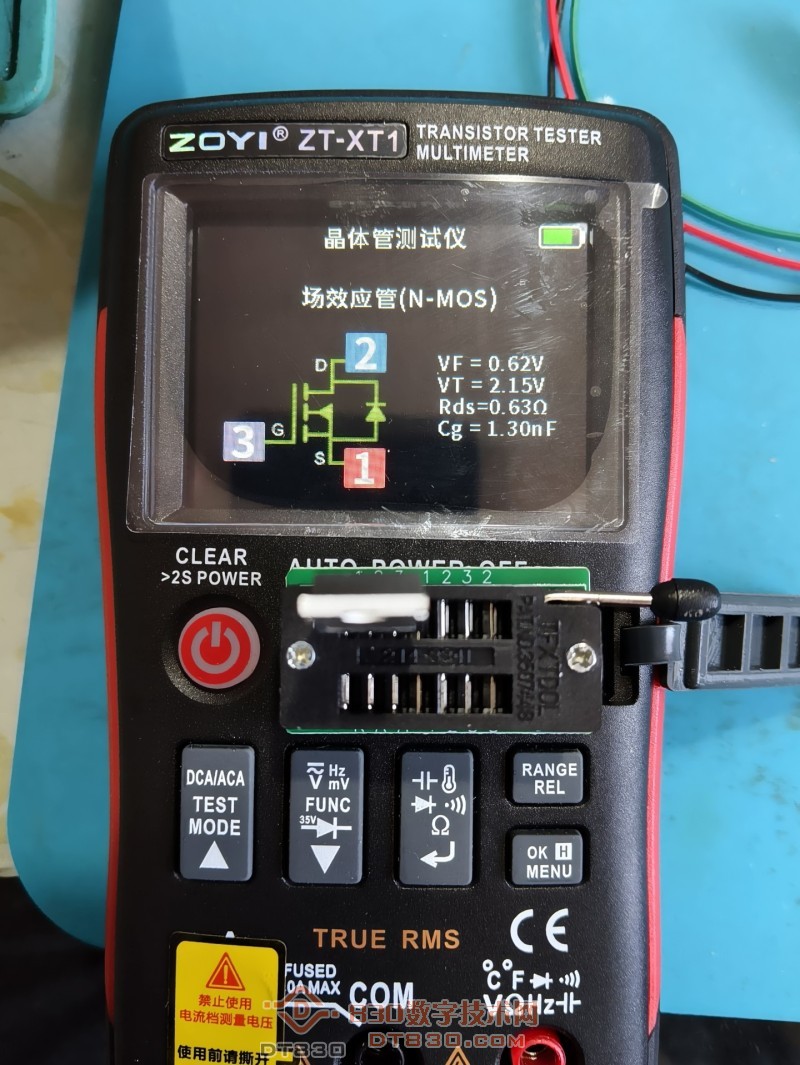

mos管重反互换插 。

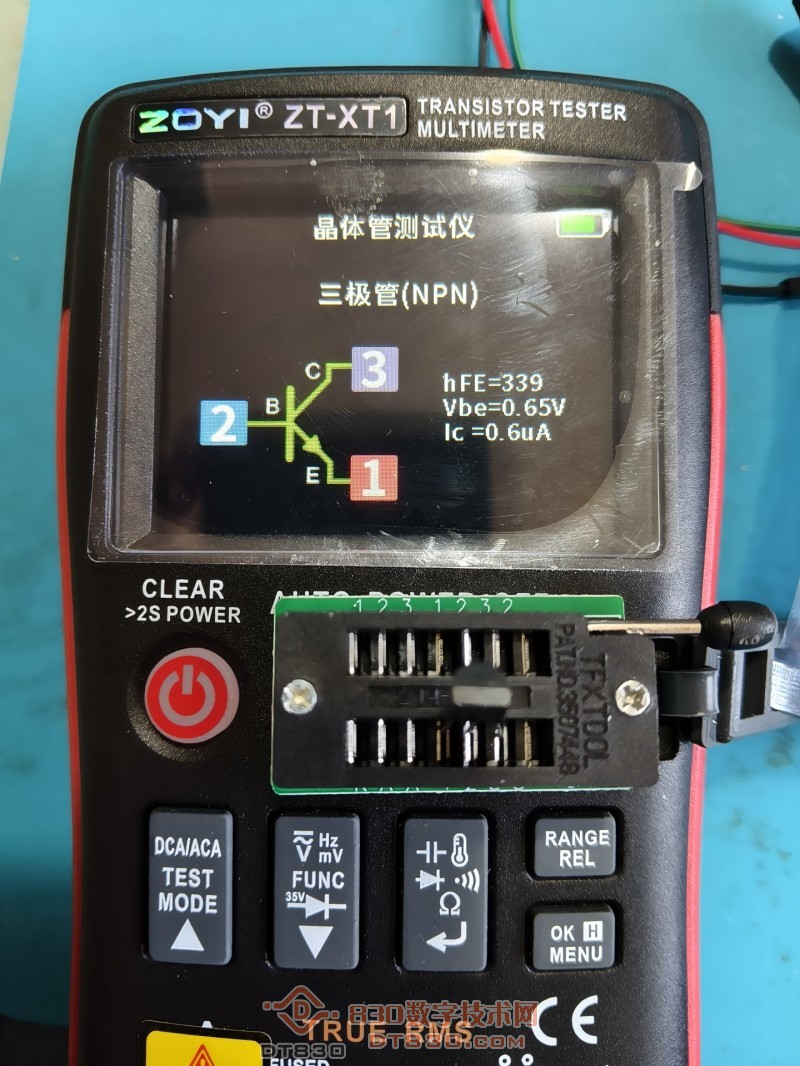

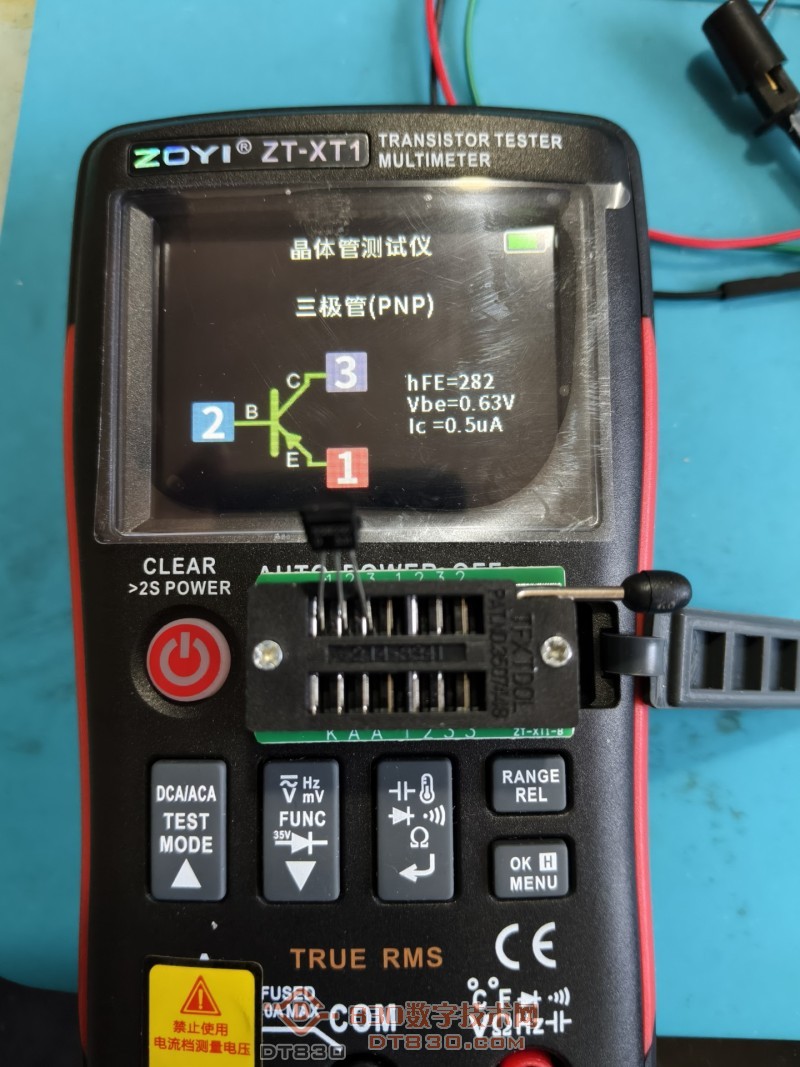

三极管的n管与p管 。

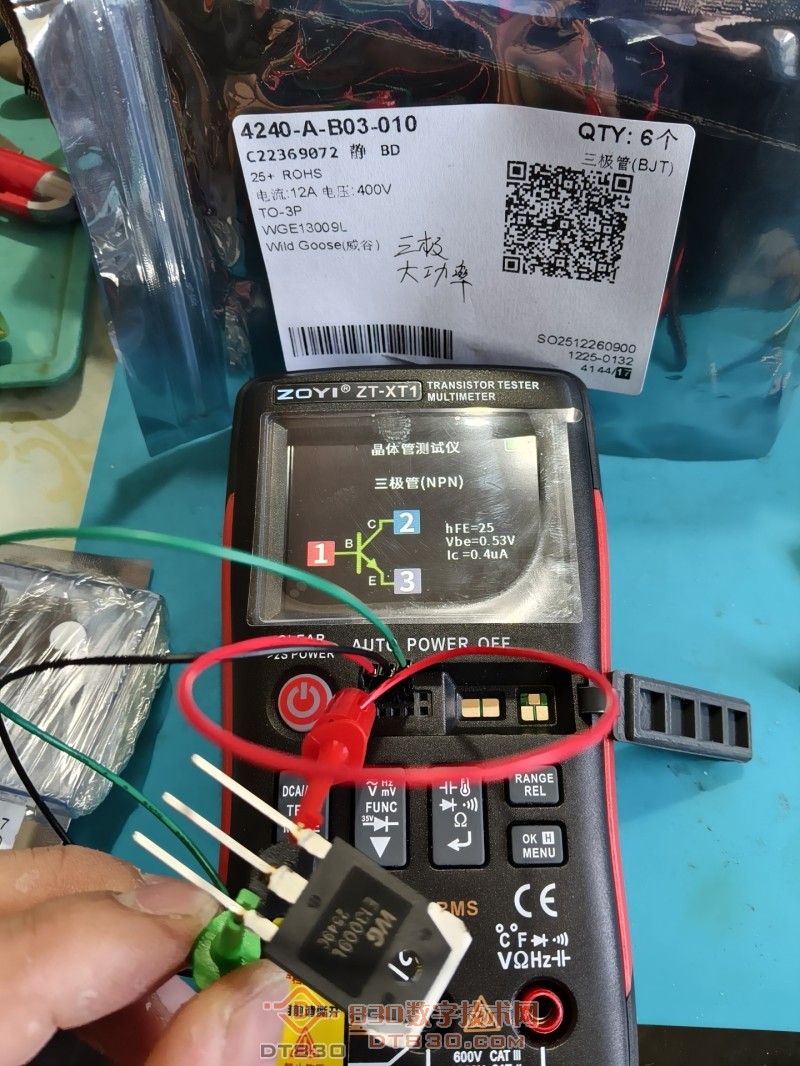

大功率三极管测量

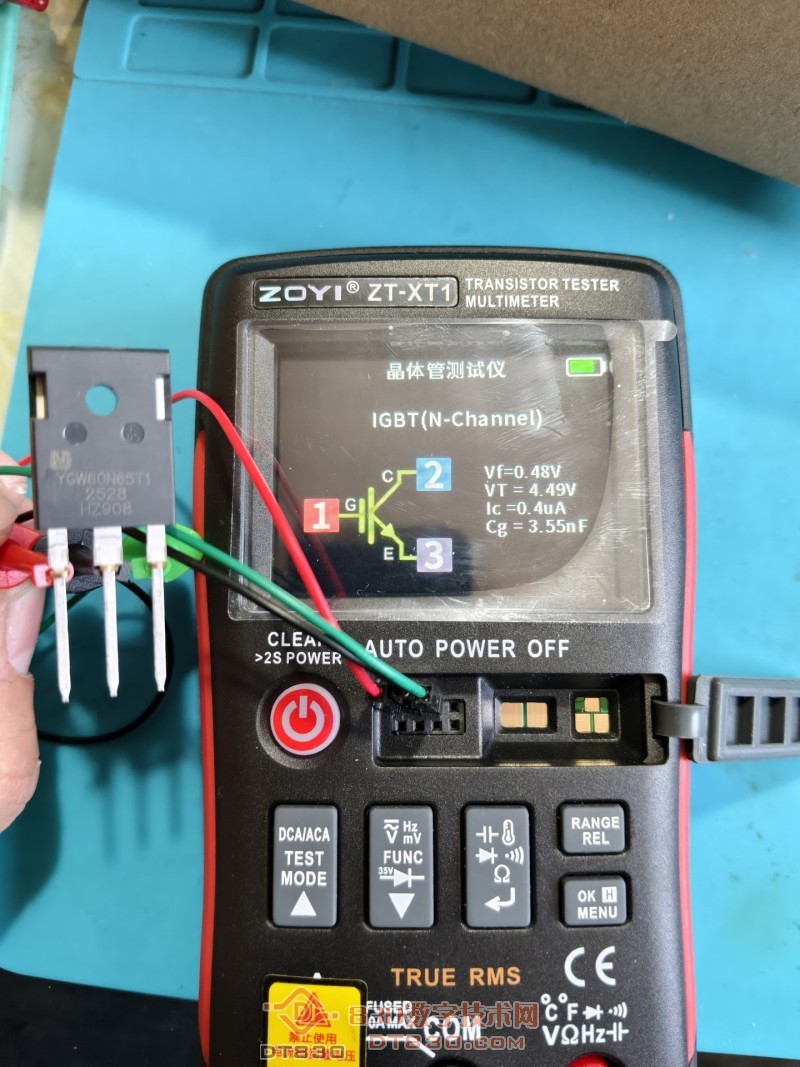

Igbt 都是秒出结果。

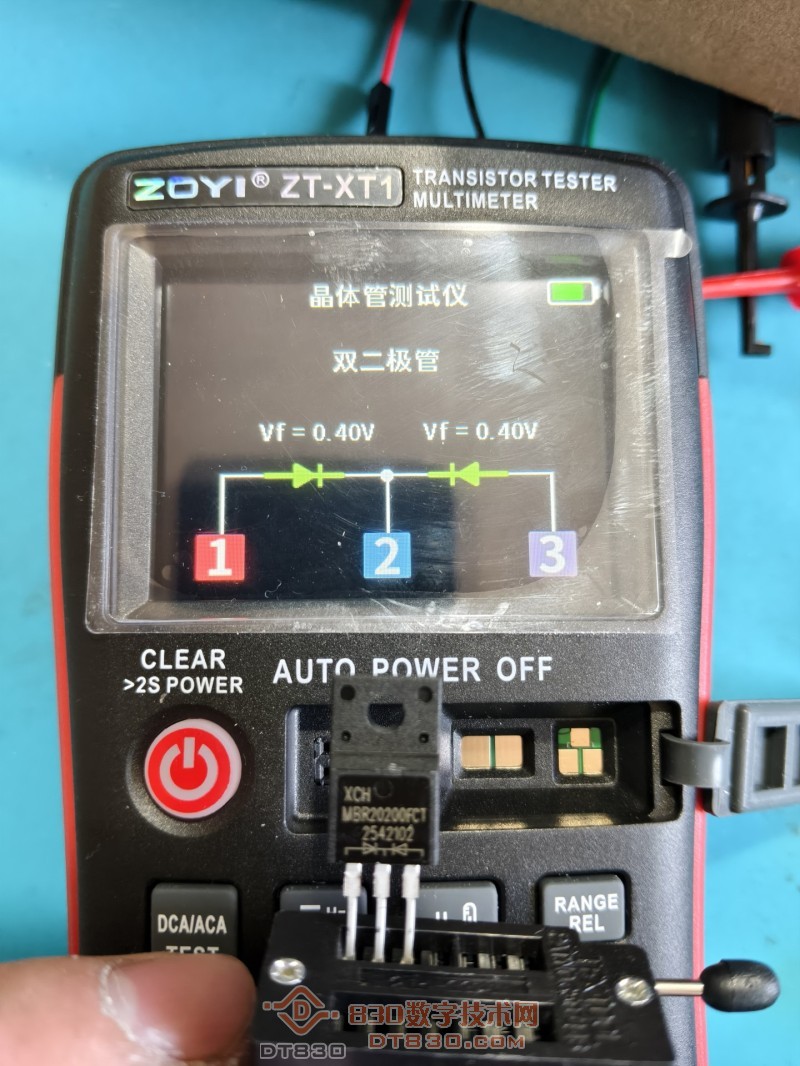

双极管

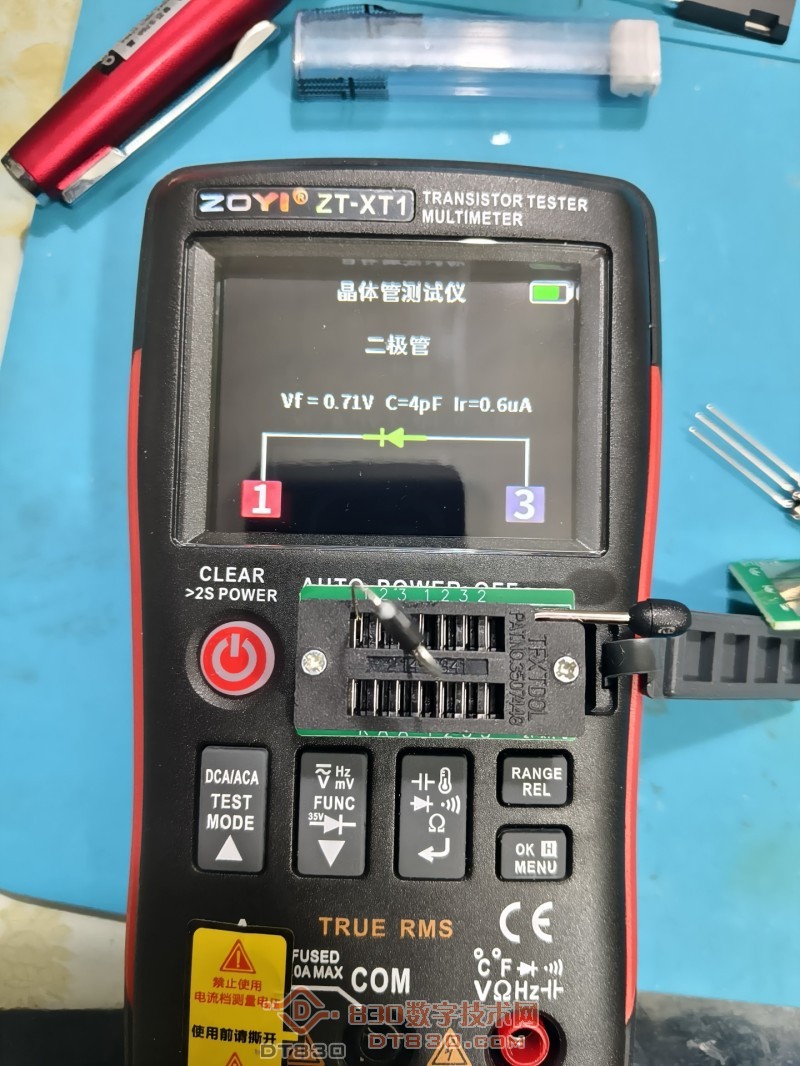

普通二极管参数测量 。

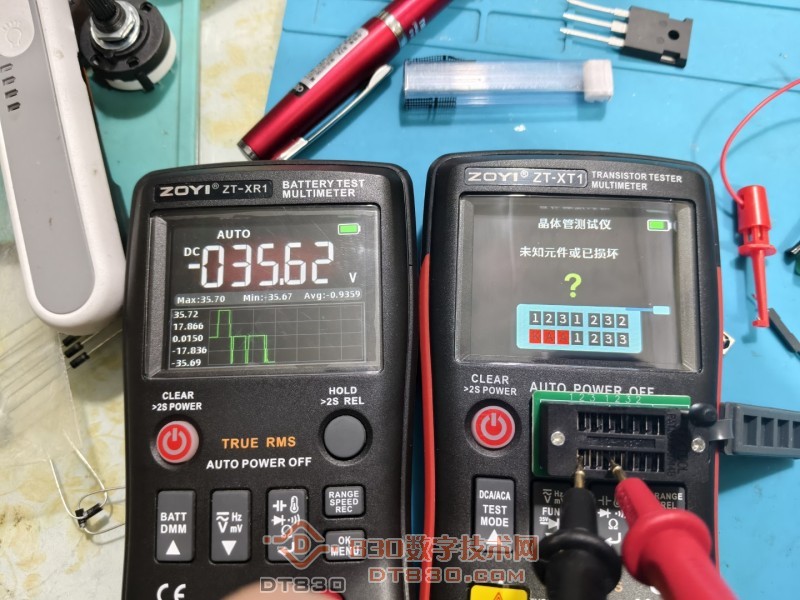

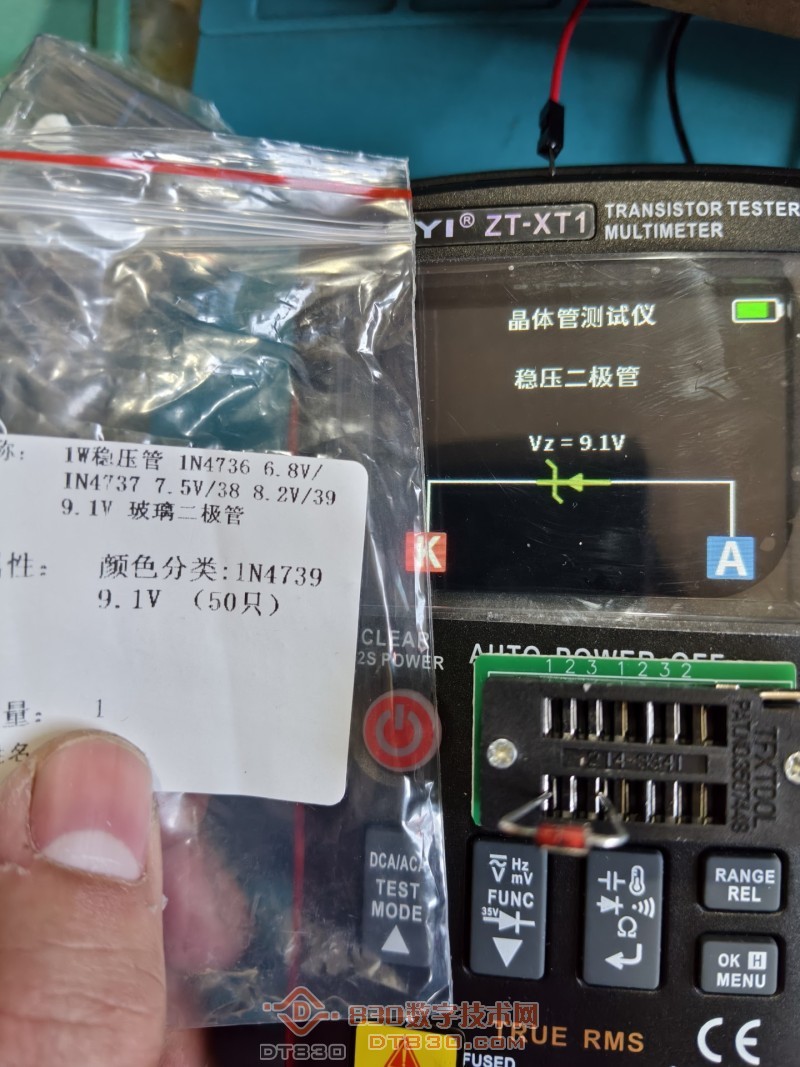

不止只支持普通二极管测量以外，该表还支持35伏内的稳压二极管的测量 长摁35二极管这个按键 Kaa即显示为红，此时该插座输出为一个-35伏的电压。

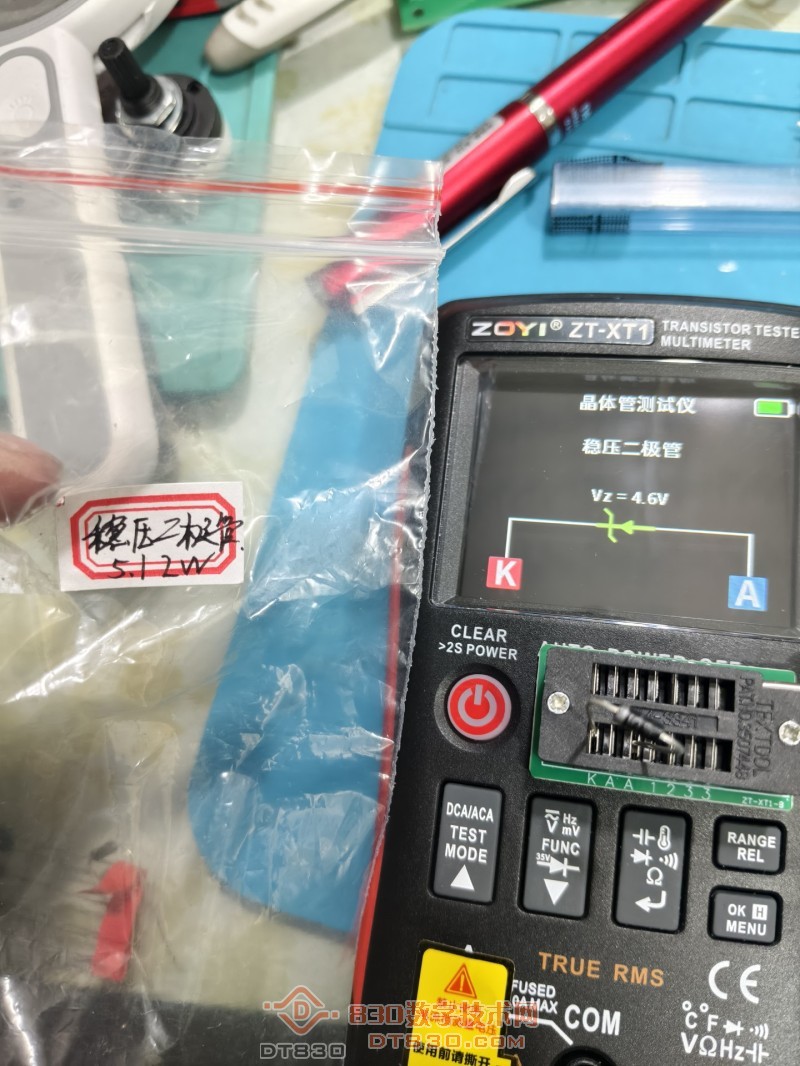

淘宝购入的5.1伏稳压二极管，实测只有4.7伏。如果手里早点有一个晶体管测试仪，让奸商无处可藏 。

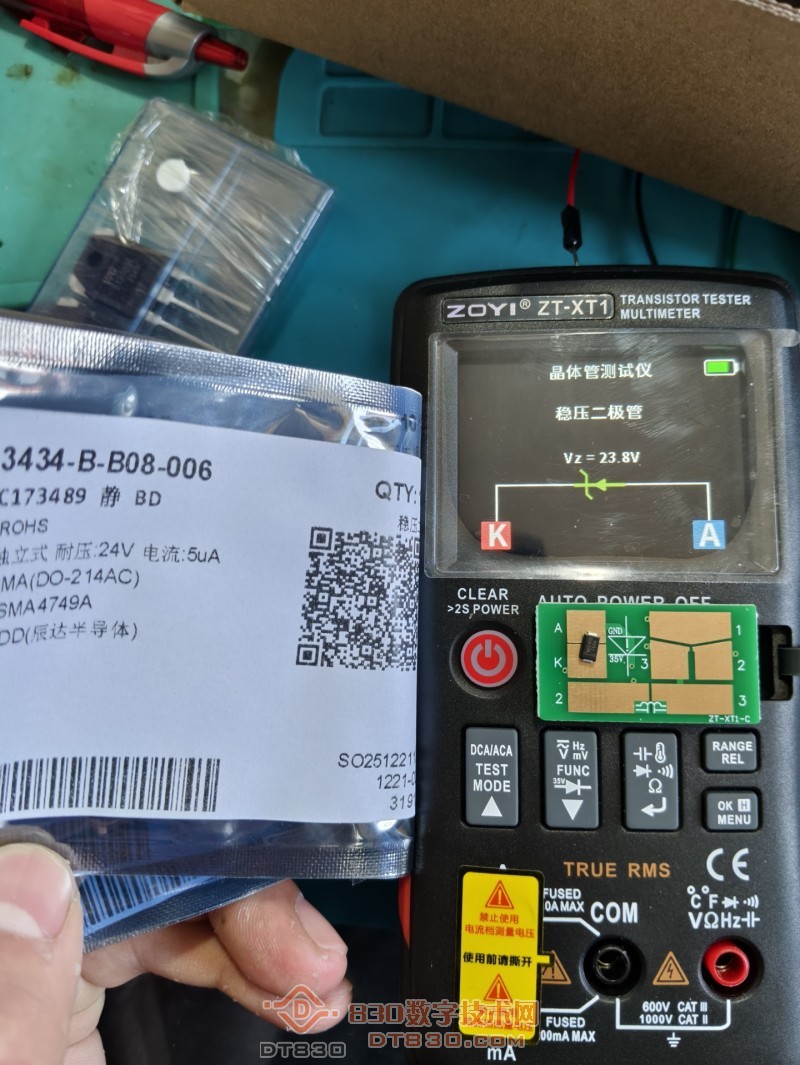

换上贴片插座的稳压二极管测试 。

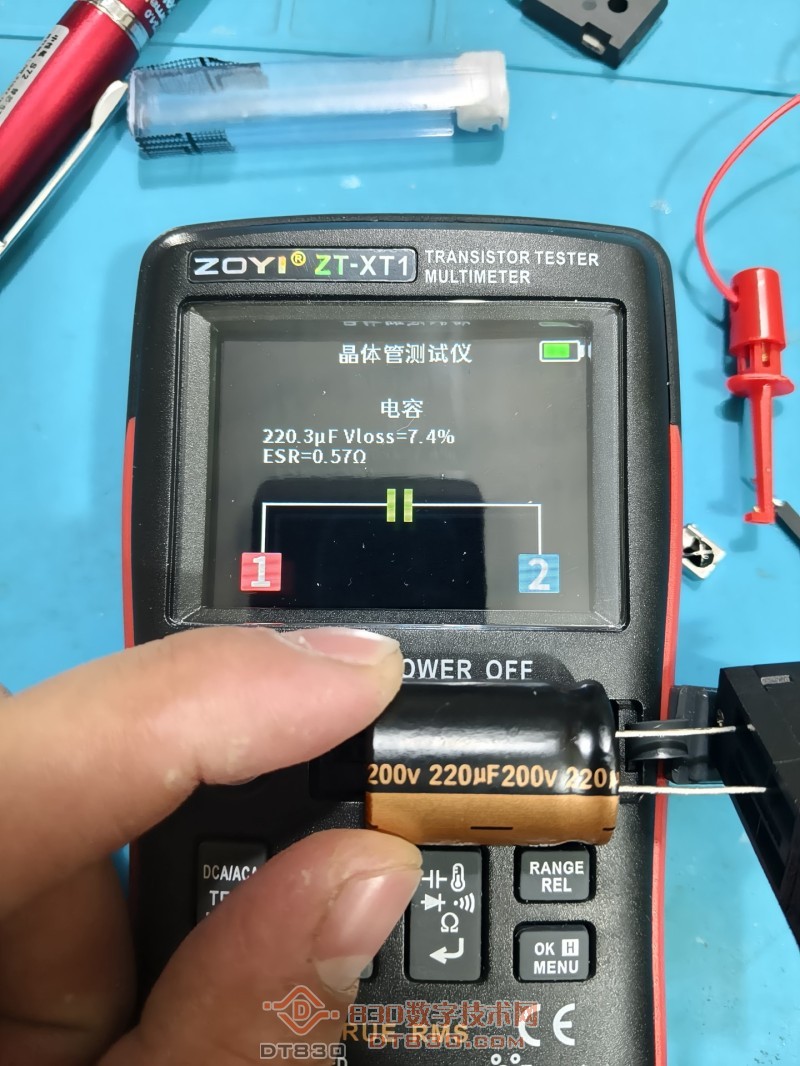

插入电容插入1 2脚 为电容测试

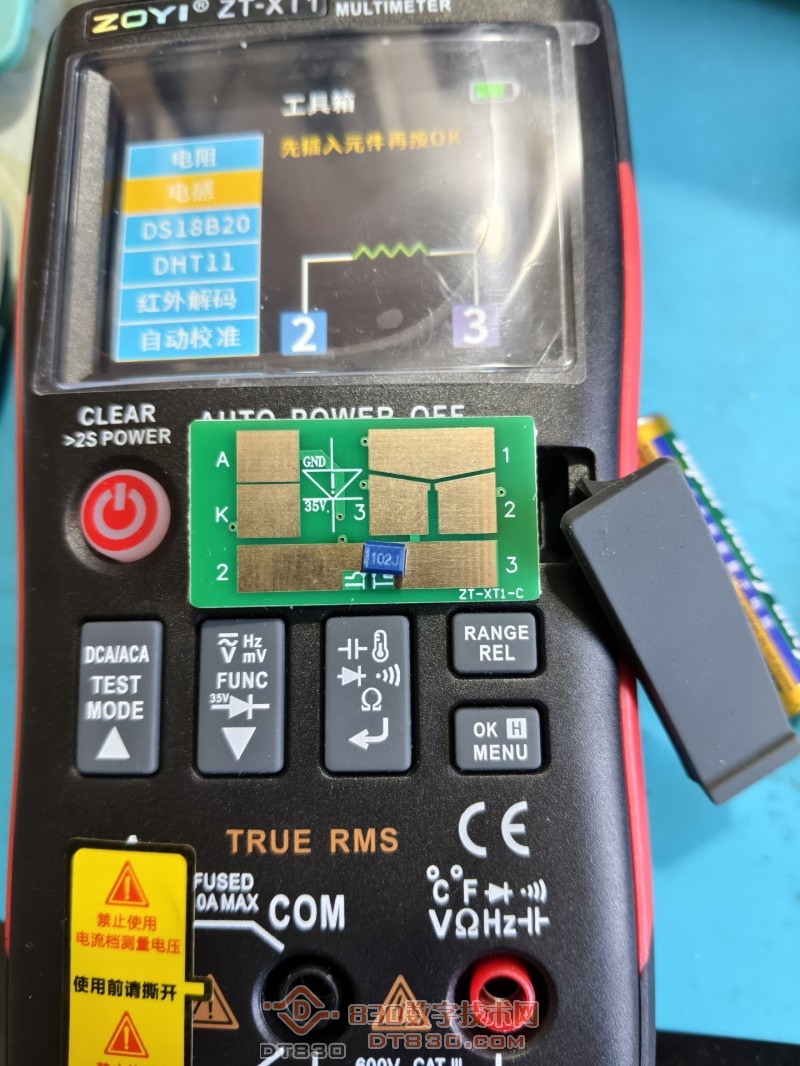

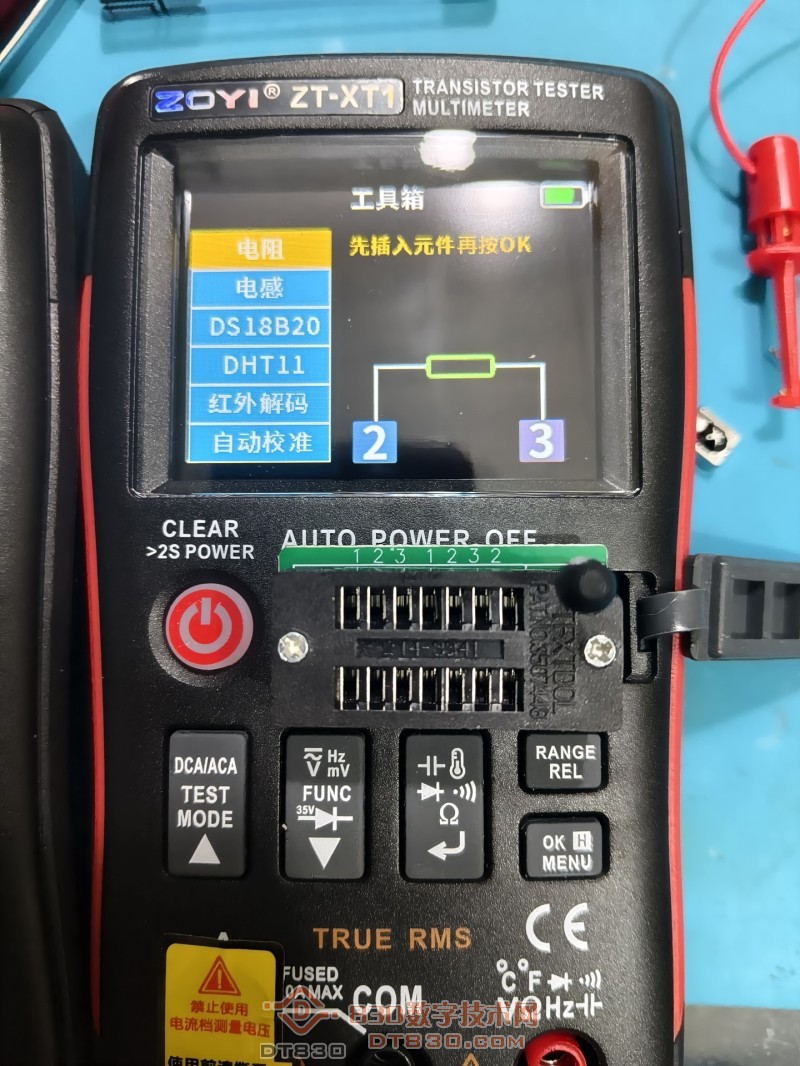

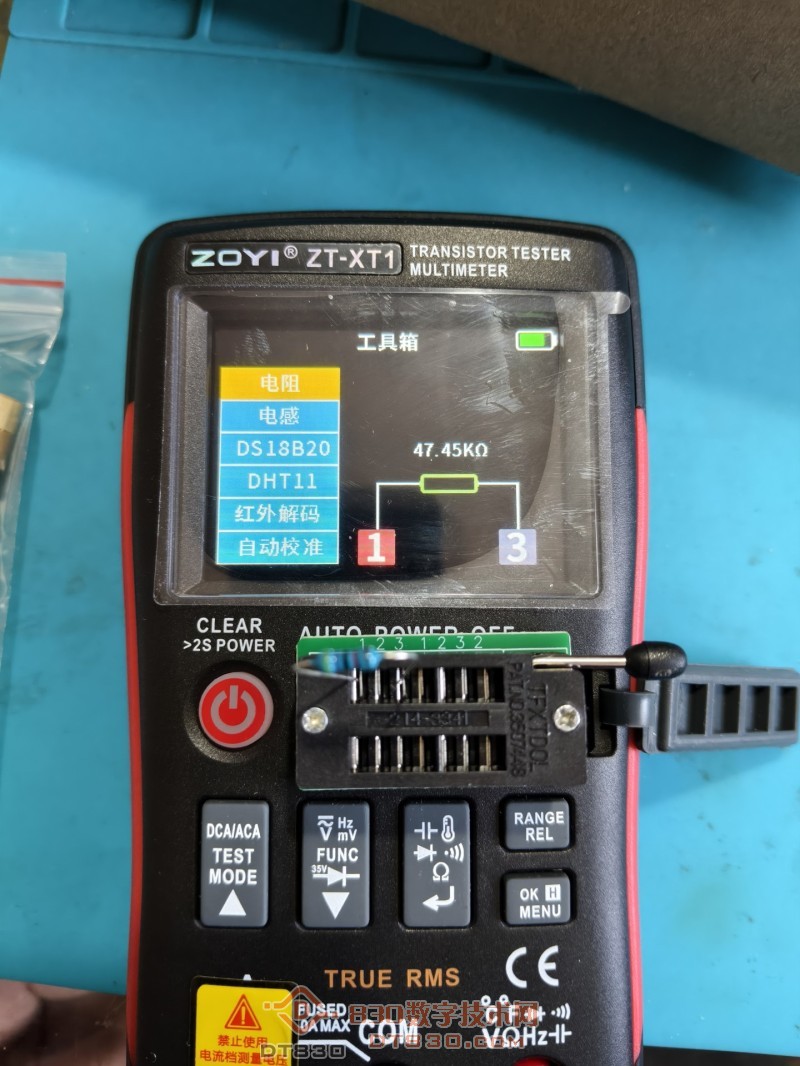

该表短按第二个按键，即显示工具箱，里边包括所有功能电阻，电感等 。

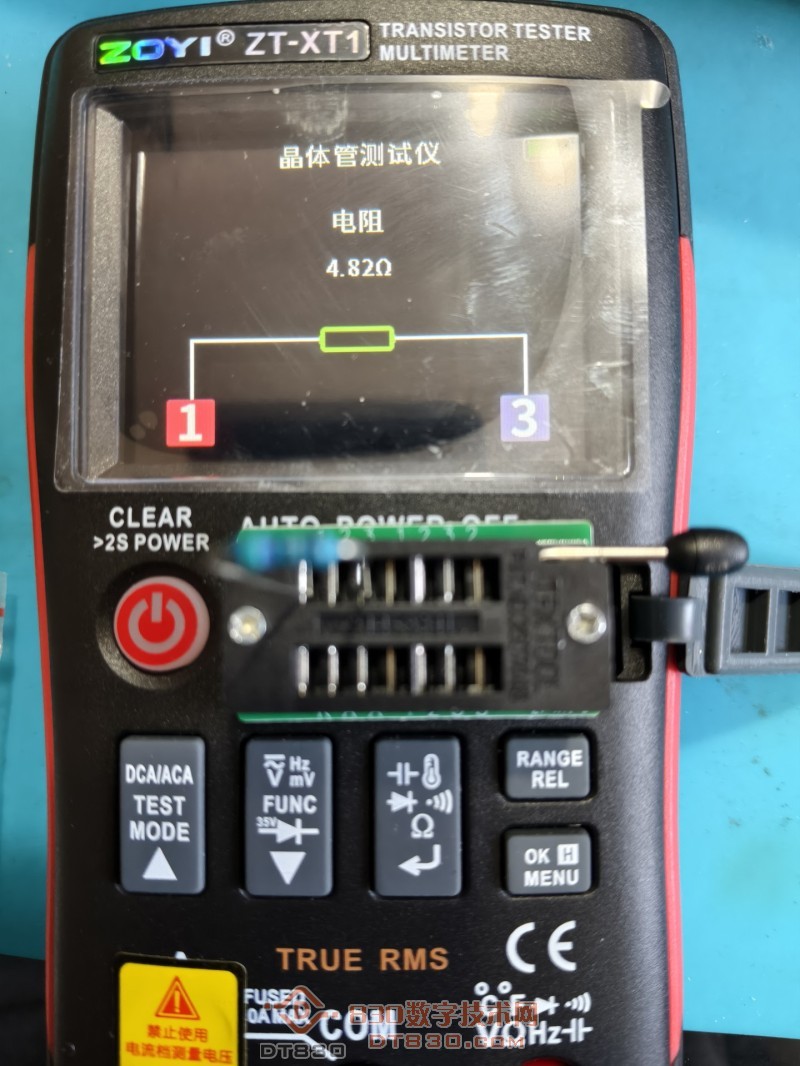

电阻 。

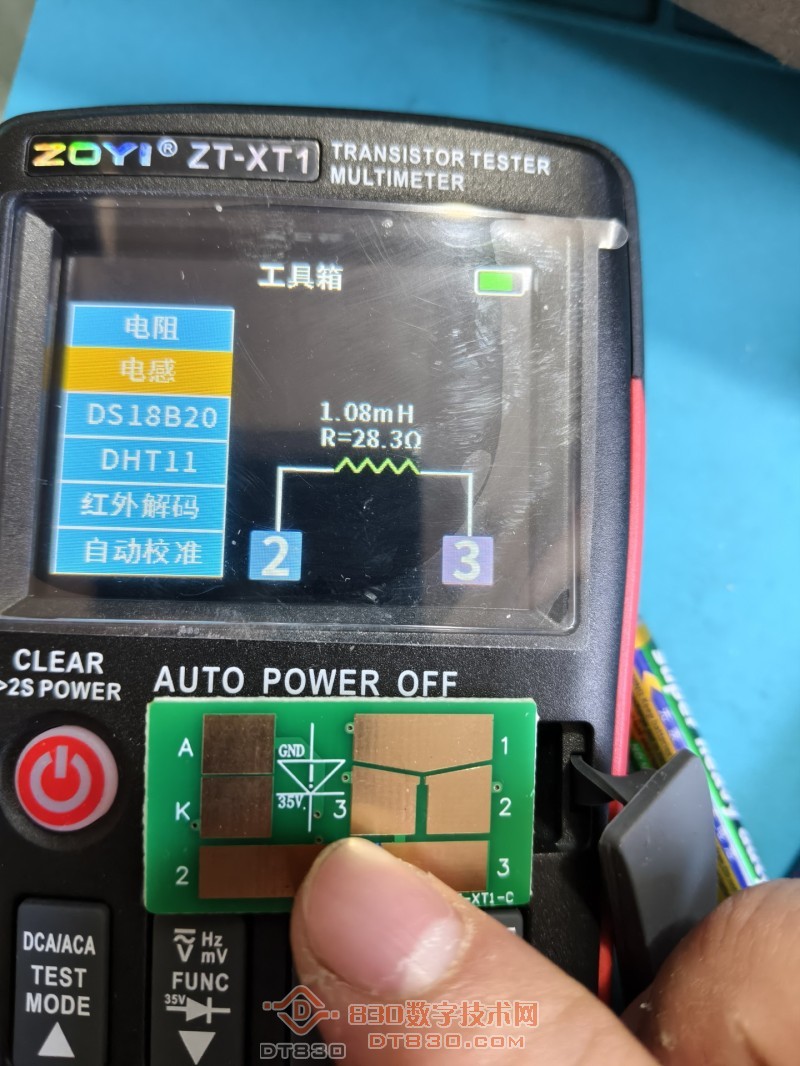

电感 。

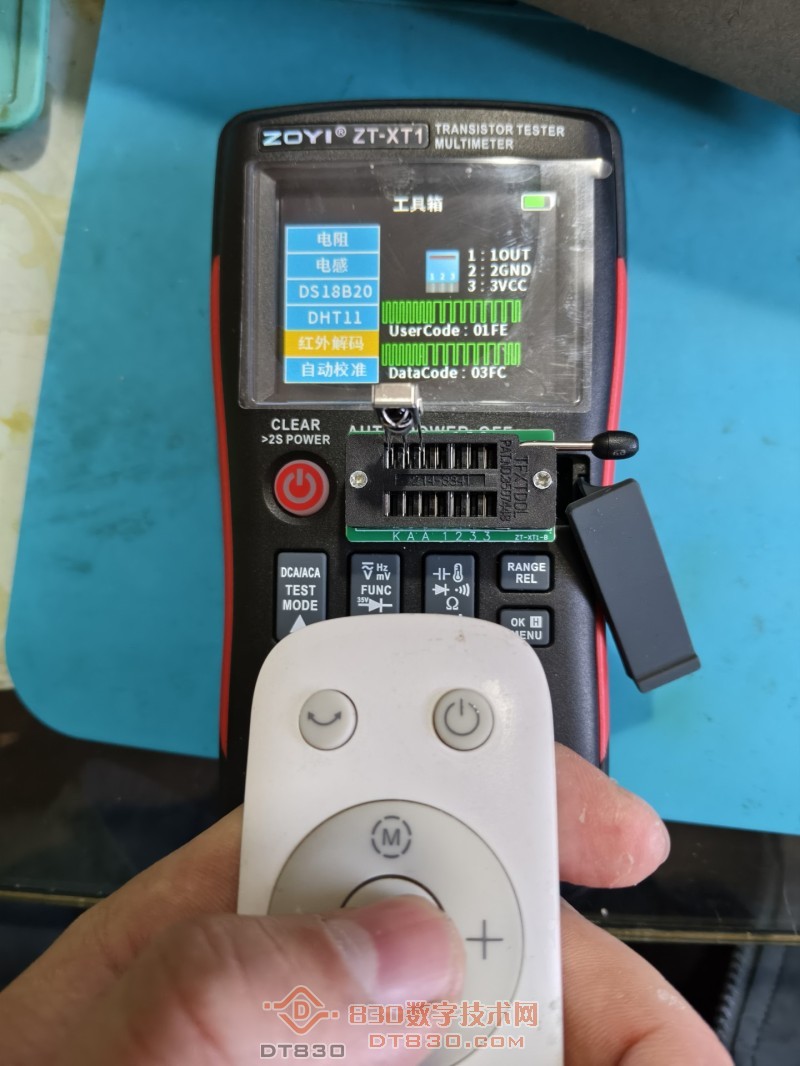

红外解码，底下的字符就是对应的16进制 。
要吐槽的地方，这两个测试的点位做的又深又窄，如果手指大一点的话，根本就触不到底，更别说拿一个小的元器件了 。
最后总结“这款万用表集成度高，该晶体管测试功能实用性远高于万用表的实际，但是加上了万用表这个功能属于是锦上添花。众仪在集成万用表这一块也是玩出了花😁

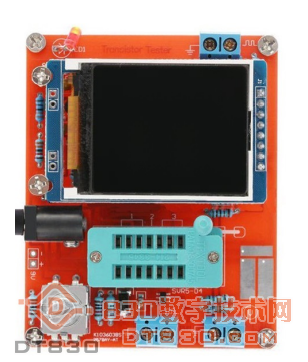

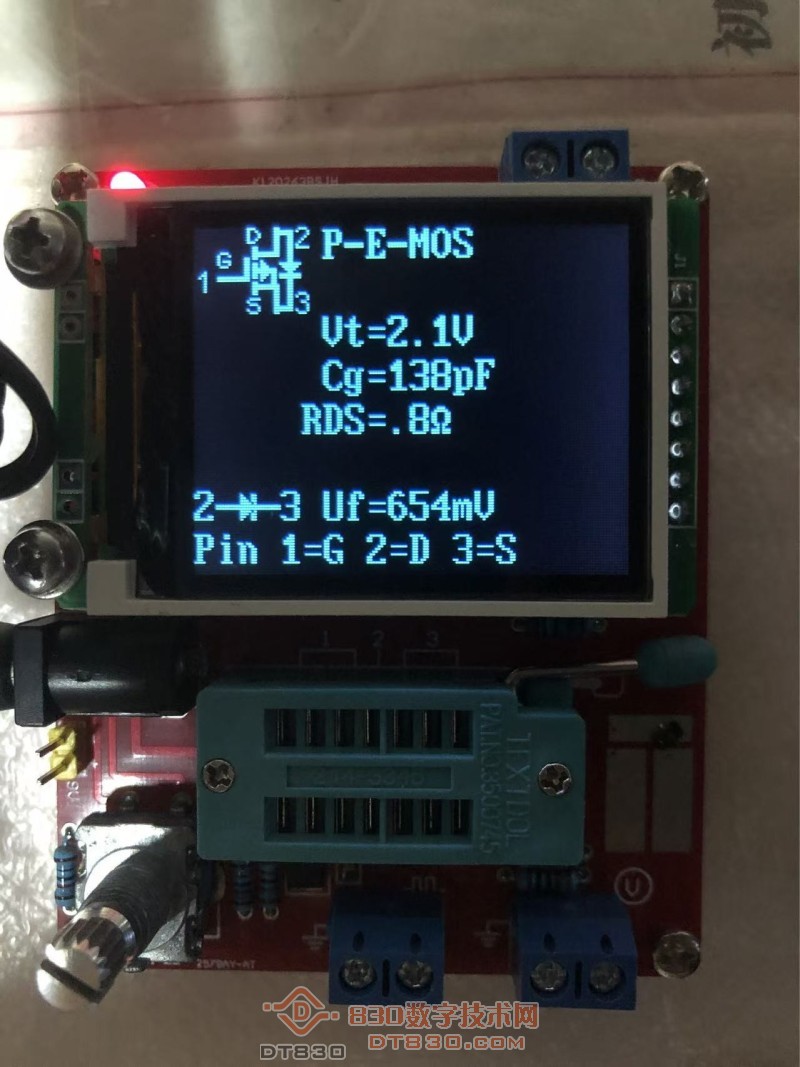

一直用的这款晶体管测试仪
