ZT-102A 改恒定背光。

102A 二节电池， 电压一低亮度很暗， 用镍氢低于2.7V也很暗，也就是说电池还没放完电，那二节碱性电池利用率？

我最不喜欢看不到电池报警符号，外出突然没有电了？
这机厂家是不能改稳压背光的，但厂家必须让用户看到报警符号（估计下批次会提高关机电压，用户感觉会好些，ZT-X就是）

主芯片有3.14和4.2V 的稳压输出， 3.14V带不起载，4.2V要切换到二极档才有。

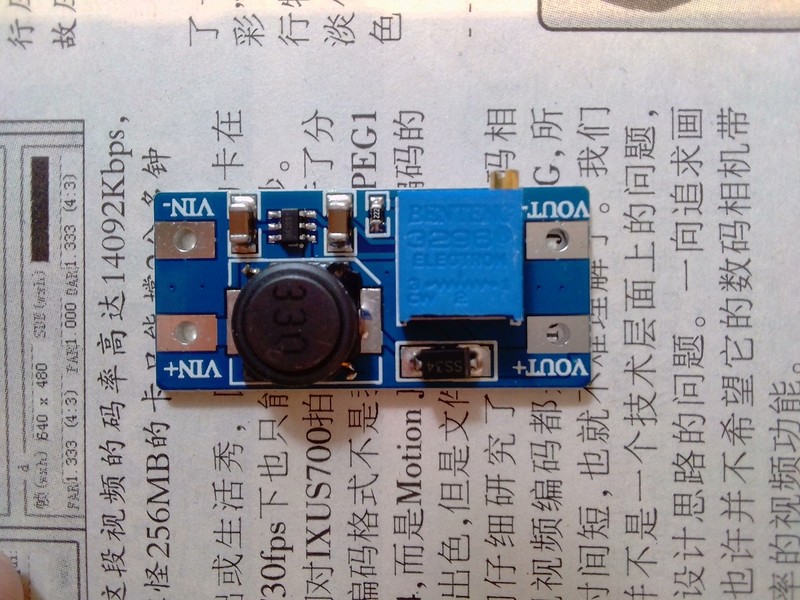

那只有用我的老把戏，TB包邮 2.8元  升压板


我喜欢 镍氢、镍镉、炭性、碱性通吃， 普通电池更能放得彻底（2.35V关机电压，老版XT-X是2.2V）
升压板输入1.8V----3.3V，输出 3.3V  （上次的升压板能调到3V  （1.8---3.3V）。
如果只用镍氢建议调到2.9V（省些电）


102A  电源  2.35----3.3V  电压和电阻挡精度不变（好像内基准是1.25V）， 我也担心有超差。改好后很满意。

现在就是导通档开叫（60mA) ,亮度恒定。二节镍氢一直开机不心痛。

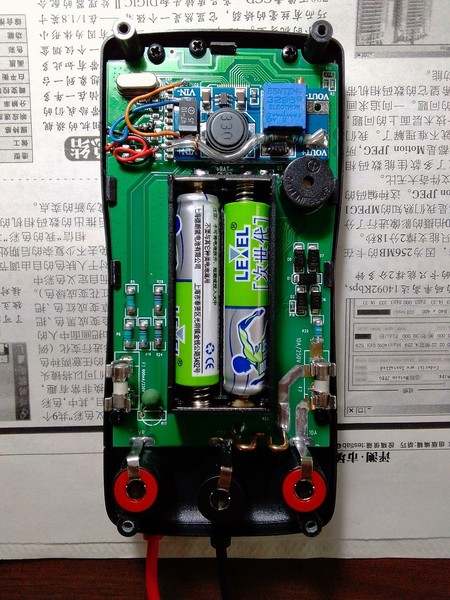

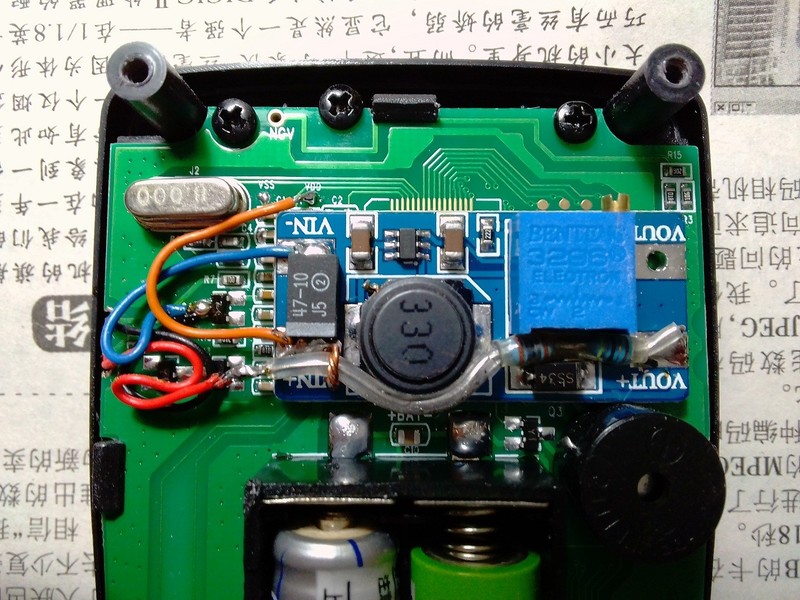

升压板三根线  输入正极接VDD，负极接二极管黑线处，  输出串电阻接二极管红线。

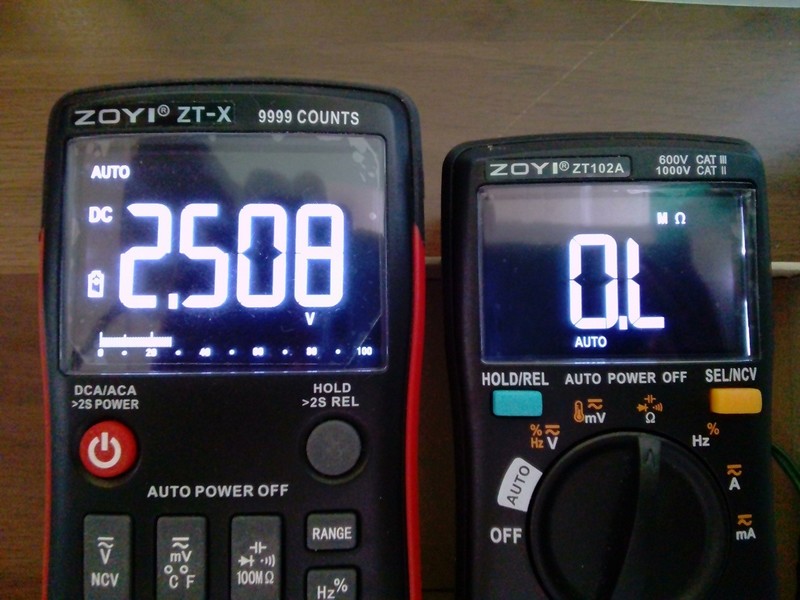

高于2.5V

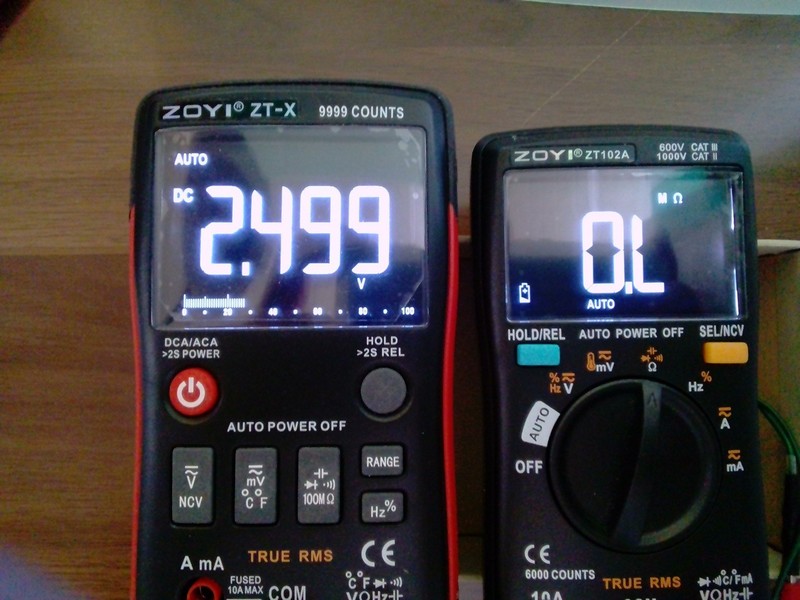

低于2.5V 出电池报警符号

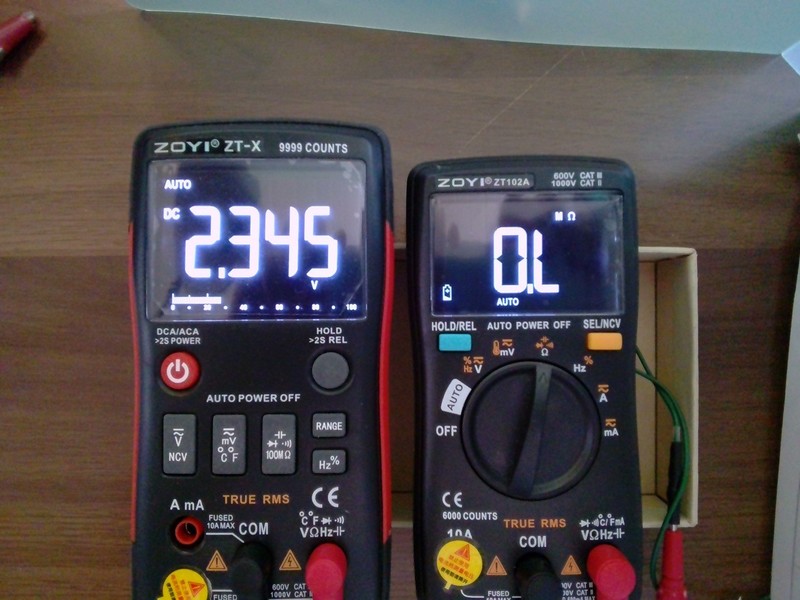

再低就关机了


如果舍得花钱
那就不用折腾了
1、暗处用镍氢不刺眼

2、室内亮处用1.5V 二节7号恒压锂电

3、白天室外用一节铁锂。

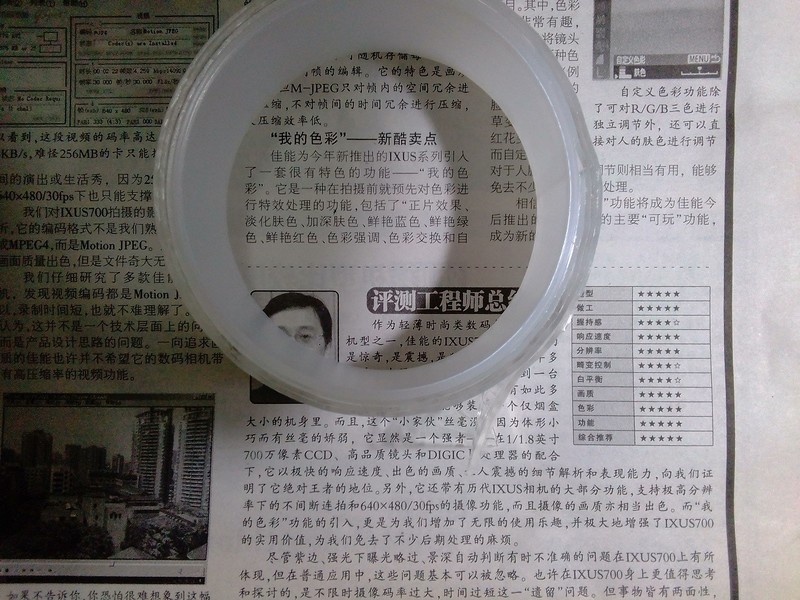

升压板与主办固定，我用TB买的双面胶（号称纳米反复使用，可清洗后再用）很老固
表丢地上也没事，我用1000V绝缘表打过OK。

那块升压板放那安全不？会不会干扰？

白不分 发表于 2019-10-22 16:55
那块升压板放那安全不？会不会干扰？

升压板放中波收音机磁棒上，干扰声很大。

219和139等等放收音机磁棒上干扰声小。

我ZT-X 也改了，用到现在有啥不适合，所以102A 也用了。
我先试用再看看。

谢谢分享，改的不错，不然这个亮度电池的使用局限性太大，弃置可惜，继续用又看不清，这样可以通吃，把电池榨干，又保证足够的亮度，实用性很强。

不错啊，我手里好像也有几个小的升压板，就是不知道放在那里，改天找下试试。

这么改很实用，又学习一招。

动手能力很强。

那块升压板非常容易坏，一短路就烧，我已经坏了两片了

我曾经买了一块想用来调机箱风扇转速表，不知怎么滴就坏了

今天升压板到手输入正负接反（还是维修电源），还好没烧。

上次一快改在ZT-X 用到今天

负载也就10mA 输入最多18mA。

可以挑好的或自己搭个。

我是偷赖，1.8----3.3V  升到3.3V   烧穿也不会有啥问题，本想加个保险丝，但这升压只是给发光管用，烧个二极管或电池罢了。

我要降压，你们要升压，全是反的

这种升压板静态电流很大，耗电

ends 发表于 2019-10-22 22:54
这种升压板静态电流很大，耗电

对
不能改在９Ｖ表里用

３００－－－４５０ｕＡ对反色屏　本身耗电１５－－２０ｍＡ　那就无所谓了。
改了能用镍氢４５０ｕＡ没感觉。

改一个LED的恒流就好了

5448 发表于 2019-10-23 06:41
改一个LED的恒流就好了

我是偷懒，

记得你上次那个恒流小板很好

顺便改成亮度光控就更好了。

同款电池路过

使用镍氢电池最安全

镍氢电池的1.2V不太实用DIY,还是锂电池贴近多数电器设计的电压易于DIY。

这款升压板转换效率不会很高吧？
