镍氢镍镉碱性炭性5号电池通吃版(ZT-X背光亮度恒定)

表到手也用了一段时间，全按键手持表，来回频繁换档，确实快捷又不担心刀位磨损问题。但屏幕背光亮度随电池电压变化很大，3.3V 室内太刺眼，2.9V到正好，2.6V基本看不见。
想省电，用镍氢( 普通充电电池最普及），刚充好时候不错，过二天就暗了（1.33 V镍氢还没放完电）。

作为消费者，心想这表要是上个普通屏不是更好吗？（确实是）
哪个厂家会出个十全十美的东西，再说每人爱好也有差异，厂家要考虑市场定位，自家各款产品的均衡和产品的有序发展。
这块低档反色屏，正好满足手里有多款普通屏的消费者尝鲜。ZT-X的销量就是最好的说明。（如果这次是普通屏的ZT-X，大家就会考虑其它品牌）


1、3.7V锂电加稳压，不加机械开关或电子延时开关，关机自耗电？

2、2节5号恒压锂电，这个到最简单，但价格不便宜，内有稳压也有自耗电，不适合用的少的用户。

3、镍氢等普通电池二节1.8V----3.3V ，用升压板  1.8V---3.3V输入，  稳压输出3V  给表供电，没机械开关也有关机自耗电的问题。

以上三种方法，都把表的2.4V低电量指示和2.2V自动关机功能给废了。（这里要说一下，厂家背光用什么方案我们无可指责，但厂家应该修改到2.8V低电压指示和2.65V自动关机，而现在是芯片厂家原按普通屏的设置参数，实际2.7V，必须换电池。再用下去也看不到2.4V和2.2V的事，电池的利用率？）

突然想起前年TB 上买零件 时稍带回来一个升压板，本想改9V的。结果测了空载 400uA ，放弃。

现在给背光稳压用不是可以吗？ 再说10mA 多0.4mA  和效率低也无所谓（镍氢）， （这板带载到很好，直接给表供电，带磁保持OK。我没采用）

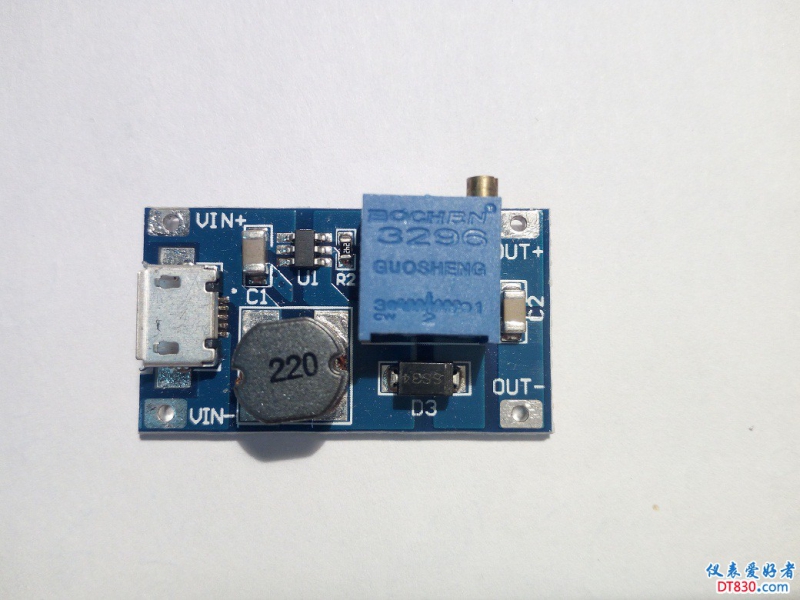

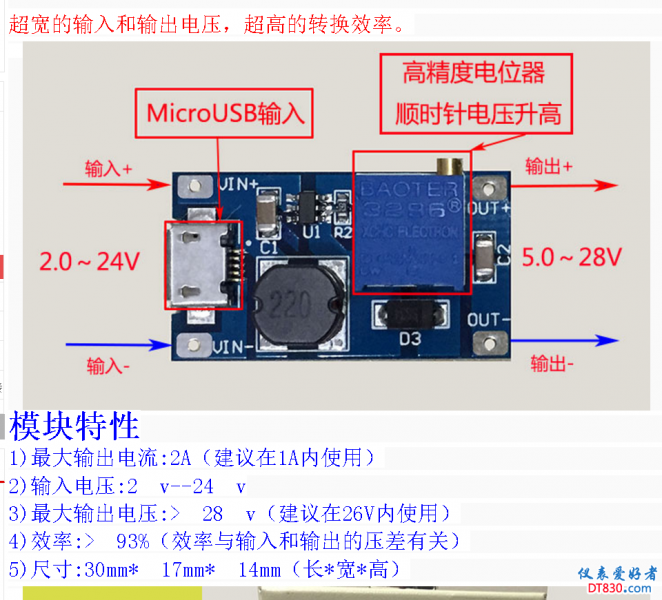

  这款升压板价格只有1.30元    实际输入1.8----3.3V （表实际2.2V---3.3V)   输出调到3V 很稳定

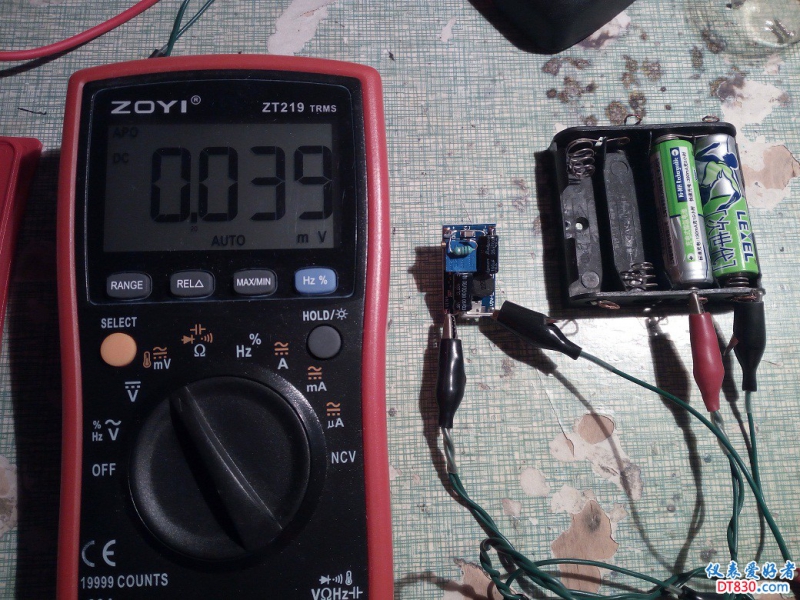

空载电流390uA， 大家还能找更小的，如低于100uA 那也可直接给表供电（289关机100uA）

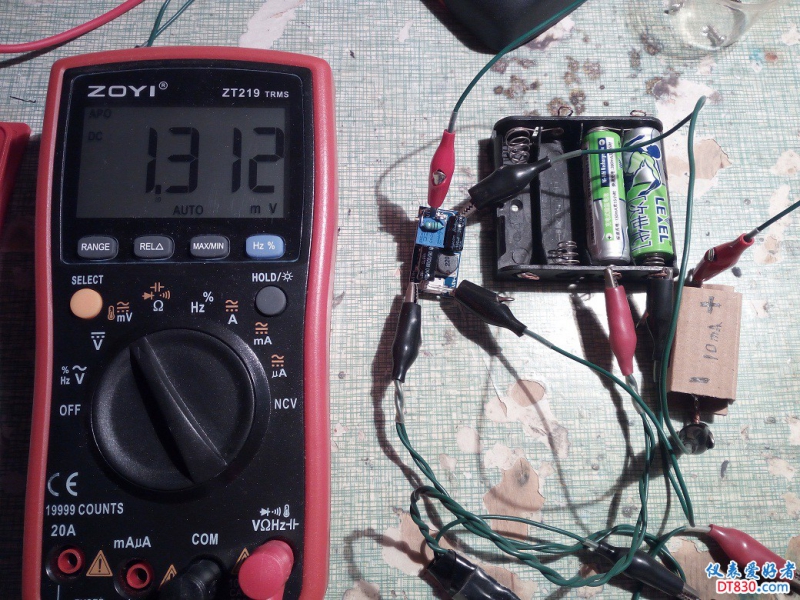

带10mA负载输入13.12mA

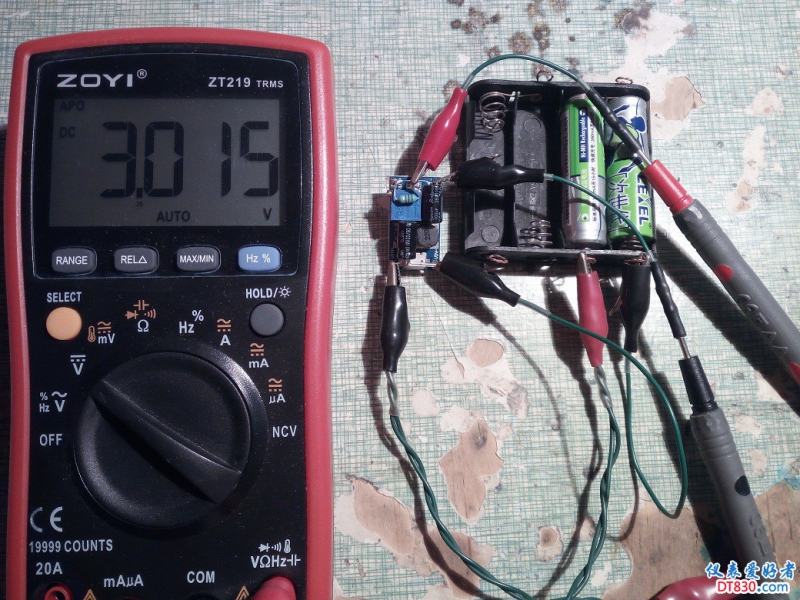

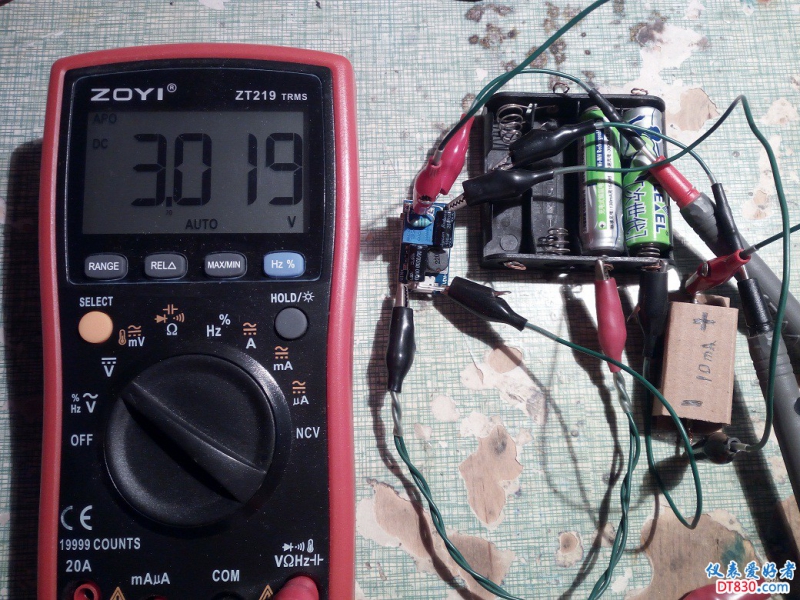

空载输出3V

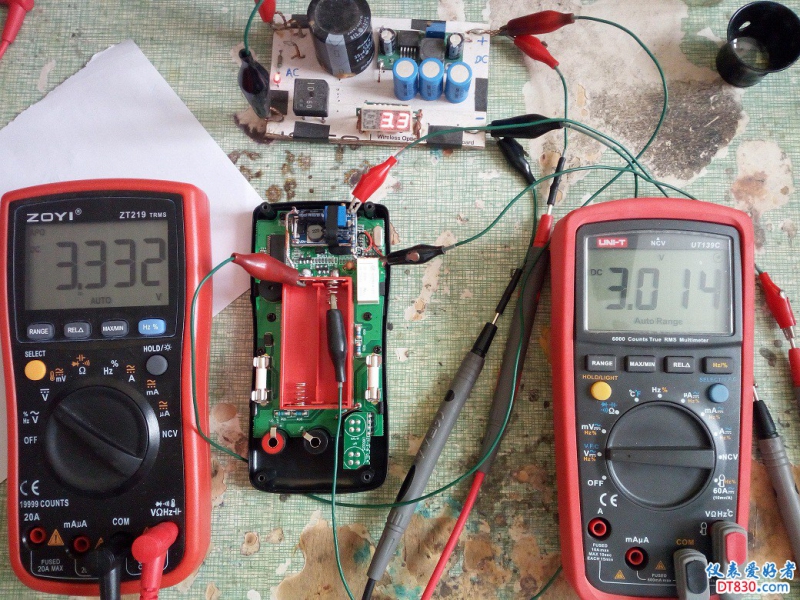

带载输出也是3V

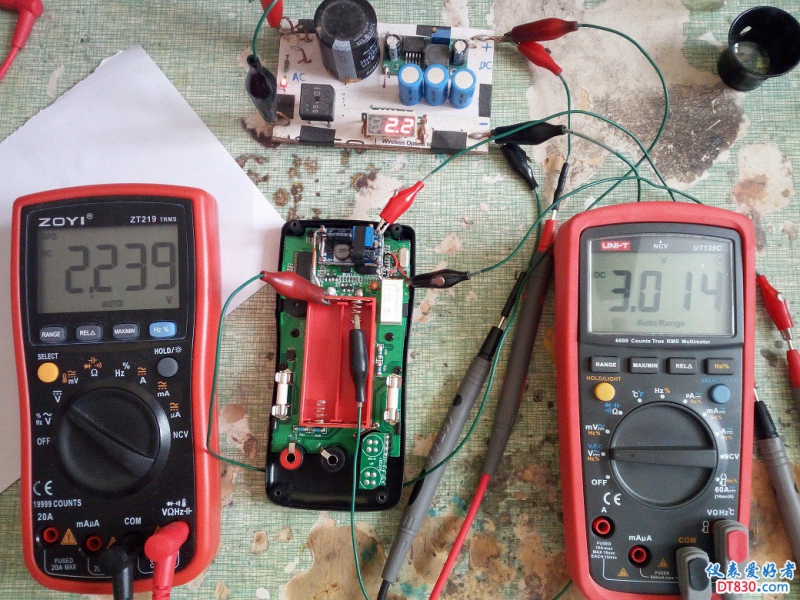

电池降到2.239（我的土电源不好调2.2V）


新的碱性和炭性，3.3V 左右


输出电压稳定，背光电流也稳定，亮度可串30欧左右调整或调输出电压。
我自己感觉10mA合适。 也可加微型按钮搞二档。

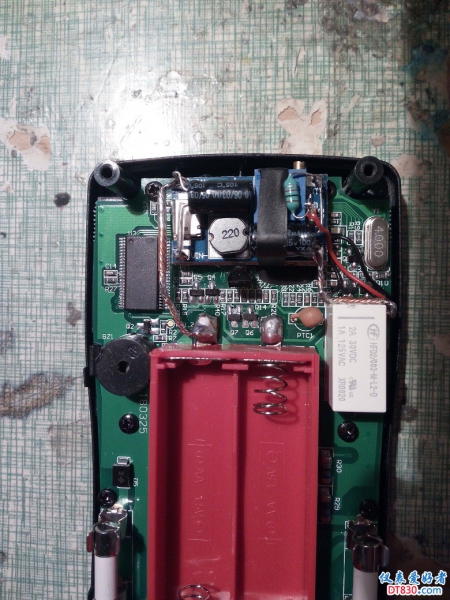

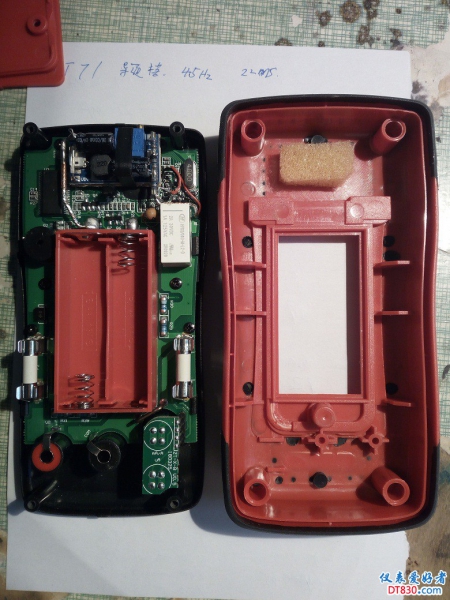

我只改背光稳压，接在原发光管的回路里，受芯片控制，无关机耗电的问题。给表稳压供电，我又不想加开关。
此表的方案 2.2V关机，是适合镍氢电池的，实际测了，电阻和电压档精度差1-2个字，放心用（2.2V---3.3V)

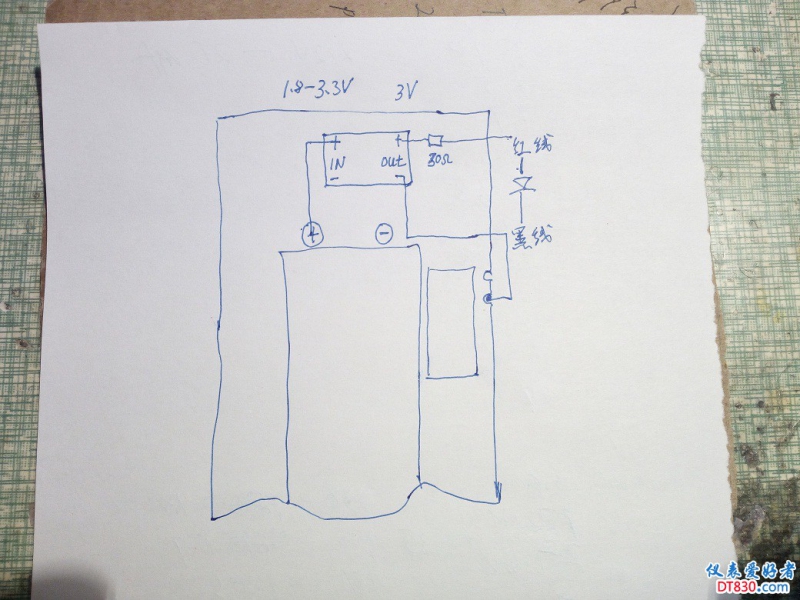

接线图

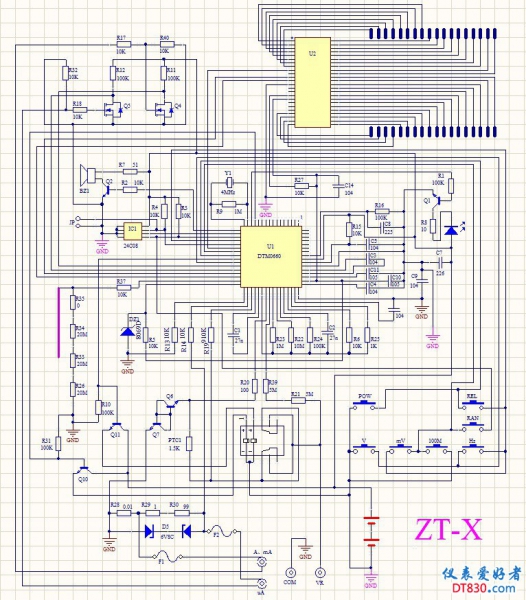

wgsd 老师的图

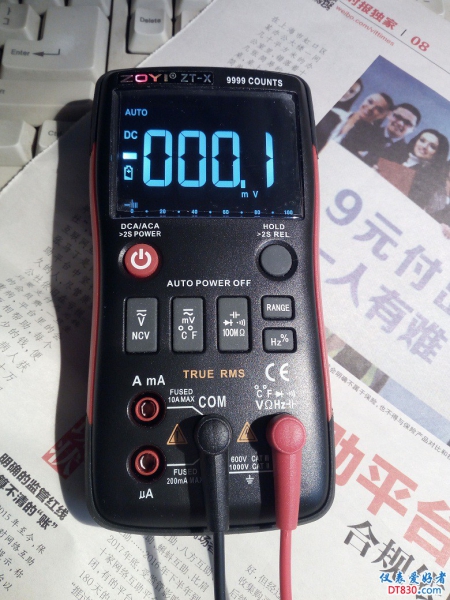

10mA  白天室内

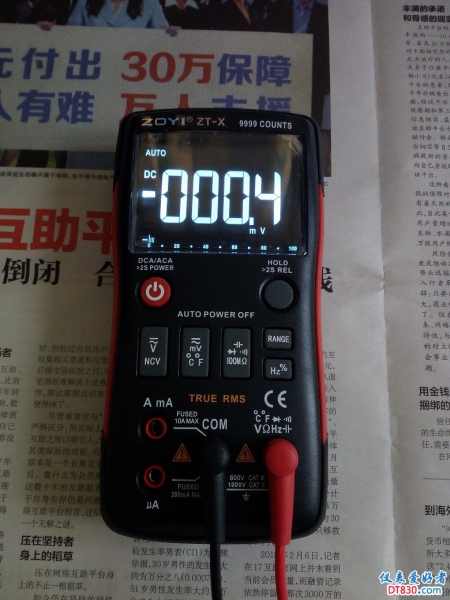

10mA 150W 白炽工作台灯旁，  （有低电量指示了）



本人都习惯测电压估电流，上面是用0.1欧的取样电阻，所以表是用电压档测。
整机供电电流 ( 背光10.22mA) :  2.2V是20毫安左右   3.3V是16毫安左右（镍氢电池无忧，也比没改时(29mA) 候省电,可直接用新碱性电池，不刺眼）

谢谢老师，这样改确实很好，即省电又不破坏表的电路，也不需对表做任何改动

改的很好，巧妙的利用了表的开关，省电恒亮，逆补了表的降压缺欠，加宽了电池的选择范围。的确因为屏幕亮度问题，表的降压显示已没用，不等显示电压报警就看不见了，不说镍隔电池，普通电池也没放完电，实在太浪费。
请朋友不要称老师，还是坛友更好些。

wgsd 发表于 2018-6-20 19:13
改的很好，巧妙的利用了表的开关，省电恒亮，逆补了表的降压缺欠，加宽了电池的选择范围。的确因为屏幕亮度 ...

谢谢支持

你做我的老师Ok， 确实与你学到不少。

我同样也学到你很多经验，互相学习，还是坛友之称最好。谢谢。

技术宅，测试一下会干扰误差吗？ 比如电容档，频率档

z1w2 发表于 2018-6-20 23:01
技术宅，测试一下会干扰误差吗？ 比如电容档，频率档

没有问题

我也与你一样，比你还想得多，波纹只有５毫伏，我还特意二端都加个电解，波纹１毫伏。

我２０多块表，改里面这是第一款，我不喜欢改表，只喜欢做个各种小附件配合表用，

ＺＴ－Ｘ当常用表不错，但亮度不恒定，变得也快，不爽，所以才改。

你如不放心，里面地方大，你可把小板用铁皮包起来。］
我这个最多是个思路，你可以自己方式搞，升压或降压你可在找更合适的。

这个思路高明！

及时雨贴，值得收藏！

升压电路需屏蔽

方法巧妙，可行性高，谢谢分享。

糊涂周 发表于 2018-6-22 13:45
方法巧妙，可行性高，谢谢分享。

现在可用镍氢和碱性，亮度恒定，又可用到2.2V关机。

你看看还有啥更简单的方法。

38有位坛友说，用CRD更好，等他搞好看看，希望越简单越省电越好。

http://bbs.38hot.net/forum.php?m ... p;extra=#pid3018619

儒生 发表于 2018-6-22 00:48
升压电路需屏蔽

不少人担心干绕，但我各功能都没发现问题，我最不喜欢改自己的表，但X的亮度一直在降，只能改
这样改解决了，亮度恒定，各种5号电都能用，最实惠是用镍氢。

我在小板二端加了电解，波纹降到1mV。

今天，用手机试了，靠近有噪音，空载啸叫声，带载沙沙声。

219 也有干绕叫声，只是轻点。139C 叫声不轻，各档都有，不是电容的原因

再把收音机放在各种手机适配器旁，和开关电源旁，那收音太热闹了。叫声大作。


改后的XT-X  放收音机旁测试收音机，完全没一点声音。（没用铁皮包）
再把ZT-X 放开关里测试OK


把小板上的电感用线引出，确认就是这个干扰

就像你说的，不放心的朋友用铁皮包起来，我用铁皮包了电感，干绕声小很多。

数字表本身就有干扰源，振荡器（晶振）和数字处理部分。现在的自动档数字表（单片机）较过去的芯片表干扰更大，因其数字电路部分增多。
既是不改，用收音机轻易的就可收到。这在表的设计时就注重考虑数字地与模拟地的和电路的隔离，让干扰小于表的最高灵敏度就没问题了。
如不放心，可用一只没改的表，同时测一个毫伏级的电压，看看是否有改变，如果这个高灵敏度的档位没问题，其它档位就OK了。

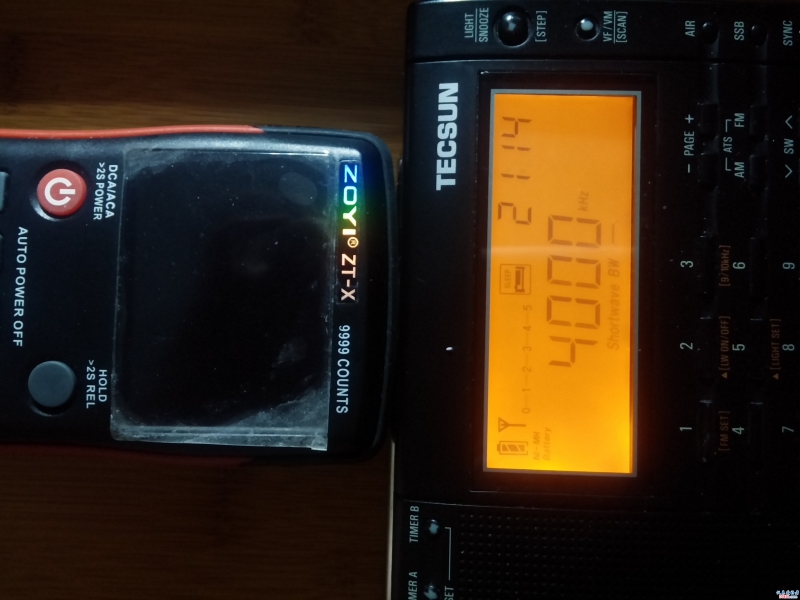

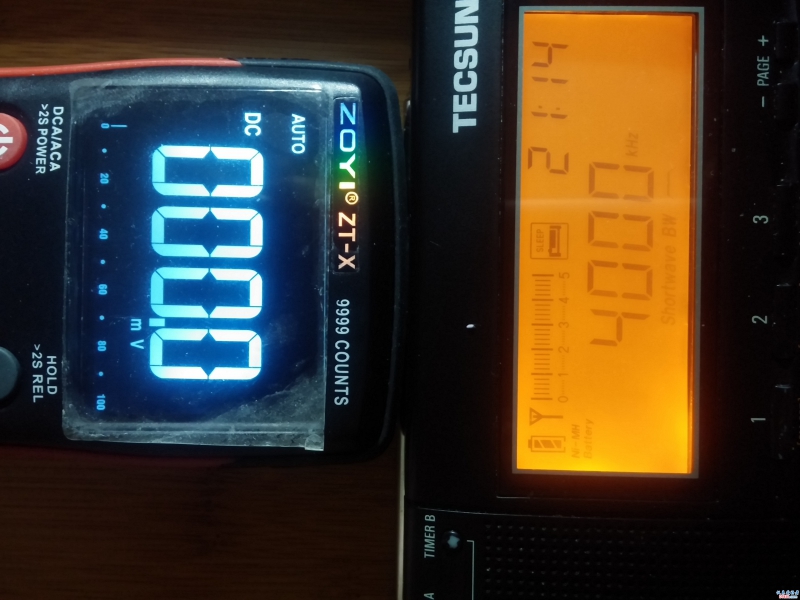

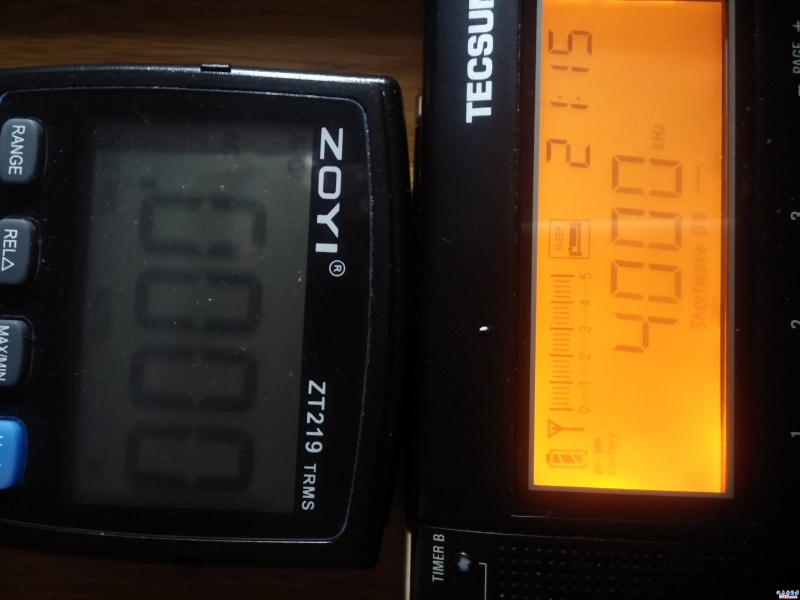

附几张219与X没改的开机图与关机图，看看收音机的信号指示，一个空格（关机），一个满格（开机）。

wgsd 发表于 2018-6-22 21:34
数字表本身就有干扰源，振荡器（晶振）和数字处理部分。现在的自动档数字表（单片机）较过去的芯片表干扰更 ...

ZT-X和219 没有改，我靠近收音机，有小的干扰声，没想到同方案的139C 特别响（相对219）

记得此方案的表，各档耗电差别不大，难到任何档位，二极档的3.2V升压都在工作？（叫声像）

百度帖吧比矿坛还凶。这个帖子发了三天，改了10多次，上去就被系统删。

晕

这哪是广告？

散淡021 发表于 2018-6-22 21:43
ZT-X和219 没有改，我靠近收音机，有小的干扰声，没想到同方案的139C 特别响（相对219）

记得此方案的表 ...

干扰的大小与线路（走向）和软件（分频）有关，如某个频率正好与收音机接收频率相同，干扰就大。收音机声音的大小不能说明干扰的大小，声音大只能说明收到的是调制信号，如果是等幅波，收音机是没有声音的。
也就是说，一个较大的等幅信号，收音机信号指示已满格，甚至收音机过载，喇叭也不会有声音。一个较小的调幅信号，收音机信号指示可能只有一格，喇叭声音也会很大。
该系列的表，开机升压就工作，因表内模拟部分工作在正1.8V和负1.8V，所以表内的地与电池负极是不相连的。
其中有个芯片管脚升压输出4.2V左右，我的219改基准就是从此管脚提供电压，不然电池电压不够用。但芯片资料介绍接口最大提供10mA电流，估计供发光管不安全，要不厂家也不会选择由电池给发光管供电（电压太低）。

wgsd 发表于 2018-6-22 23:23
干扰的大小与线路（走向）和软件（分频）有关，如某个频率正好与收音机接收频率相同，干扰就大。收音机声 ...

谢谢，

很好 学习了。

谢谢分享！

其实。。。我想直接去了背光，然后改成正显屏。。。
这样不知两节5号电池能用多久。。。
