ZT-102A 使用体会

发表于:2019-10-20 22:11:34 10365
万用表
主题类别: 评测(详细)
仪表品牌: 众仪(ZOYI)
显示方式: 6000字
型号或关键字: ZT102A

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

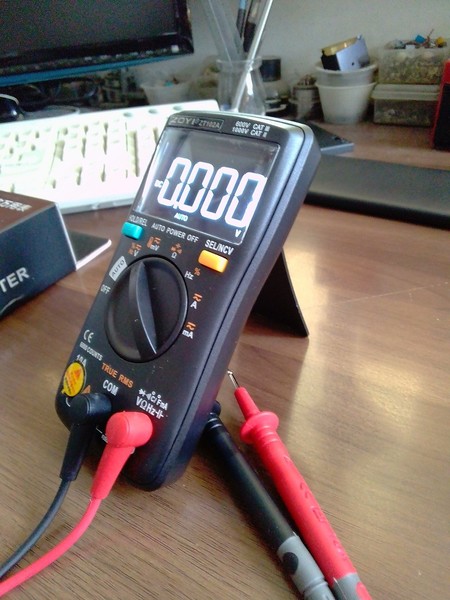

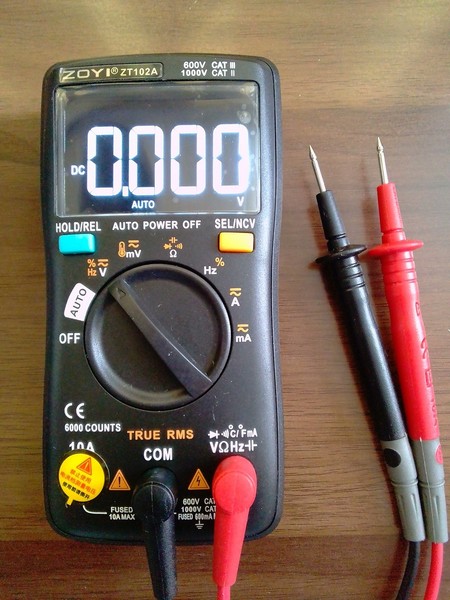

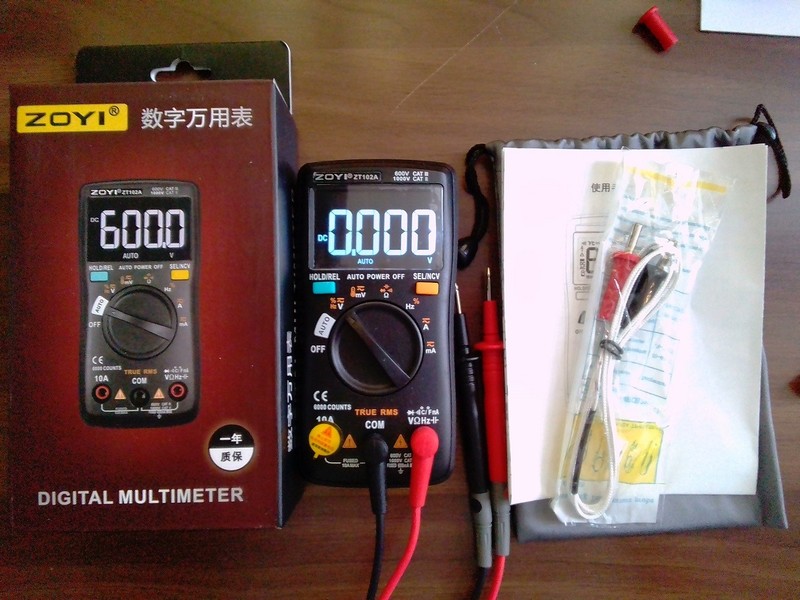

表到手使用了一下:
1、电阻挡、二极档和导通档速度特快,尾数稳定也不错,电压档速度也可以。

2、自动识别档的表,近年出来的厂家有多家,对于追求简单快捷的用户,确实爽快,一档搞定(测电压、电阻、导通最常见,不用来回换档)

     看自己的使用习惯也可一次测试二种以上的判断结果。但这类表最大的遗憾就小0.8V以下的电压不能测。
     ZT-102A 把自动设别档和自动档整合在一起,确实方便使用者。


3、开机电流15mA 上下(反显屏、随电池电压变化),自动关机3uA以内(就算宕机还是3uA),按任意键再开机。
     电阻挡开路电压0.7V上下  最大电流170uA 上下, 用手指捏三极管bc可估测放大率


     二极档开路电压4V不到, 最大量程电压3.3V  短路电流 1.6mA 左右

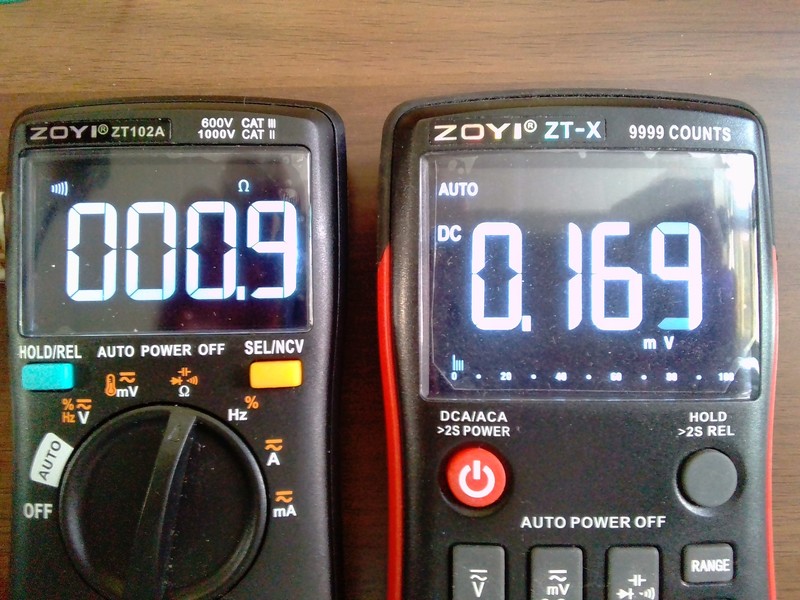

     导通档开路0.7V左右,短路电流170uA 左右

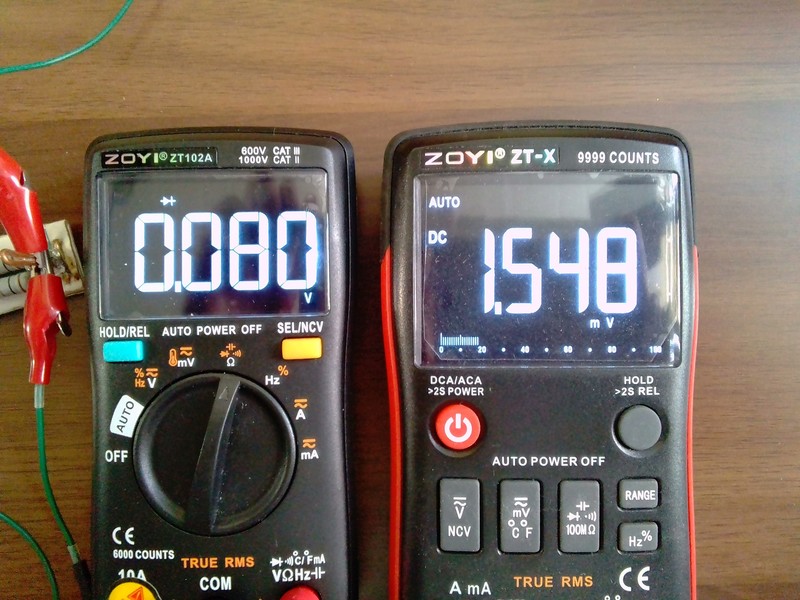

     二极档和导通档是同一档位自动切换,大约低于0.080V自动切换导通档,低于50欧开叫,
     过去大多厂家都是二极档代替导通档(指只有一档的表),这样在测显卡和CPU供电阻值时就显得分辨率低了(无法区别短路和正常时的小阻值),102A这时自动切换到导通档(0.1欧分辨率),在实际使用时也就不用再来回换档了。


4、交直流电压档内阻1M, 交直流毫伏档内阻10M,102A在测开关电源和电脑CPU供电场管的DCV时很稳定,测此处的频率也不用串小电容直接测。不少表测开关电源场管D极的DCV时,就是空载都会乱叫乱跳,102A测带载时都是正反交换表笔一样的数值(不排除有些板子有差异),应该是1M内阻的好处,比0660方案的要好。


5、电容最小档不像有些高档表乱跳,测小电容(100PF以下)也比它家的0660方案(偏大些)准些。

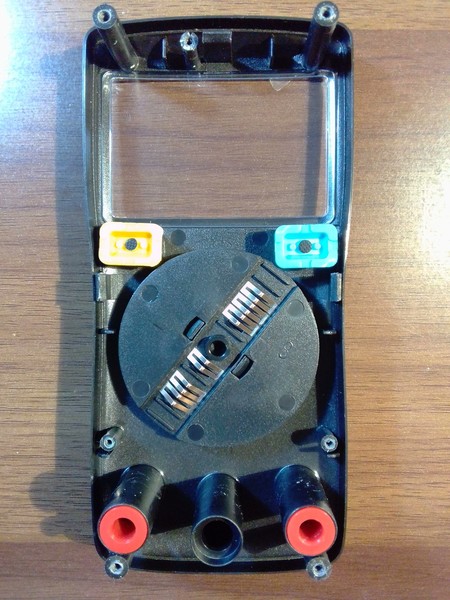

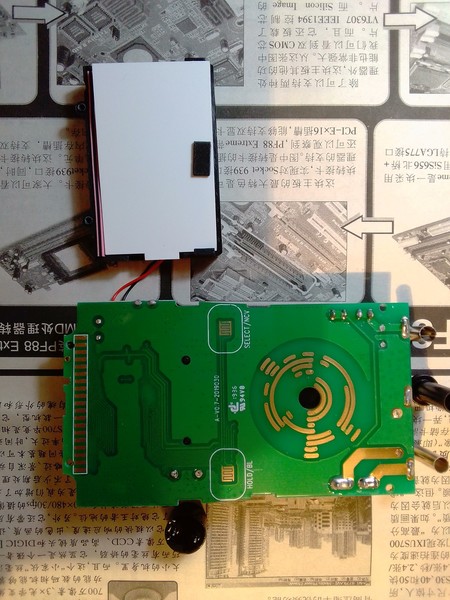

6、虽然是刀位表,但刀位表操作简单,档位位子清晰(按键表要看显示屏,安全性),但刀位表用一段时间都会在最小电阻挡出问题,很不爽,也无法修复。ZT-102A 经wgsd老师的确认,测电阻的连线方法与4线法差不多,用久了更能体会到102A的好处。

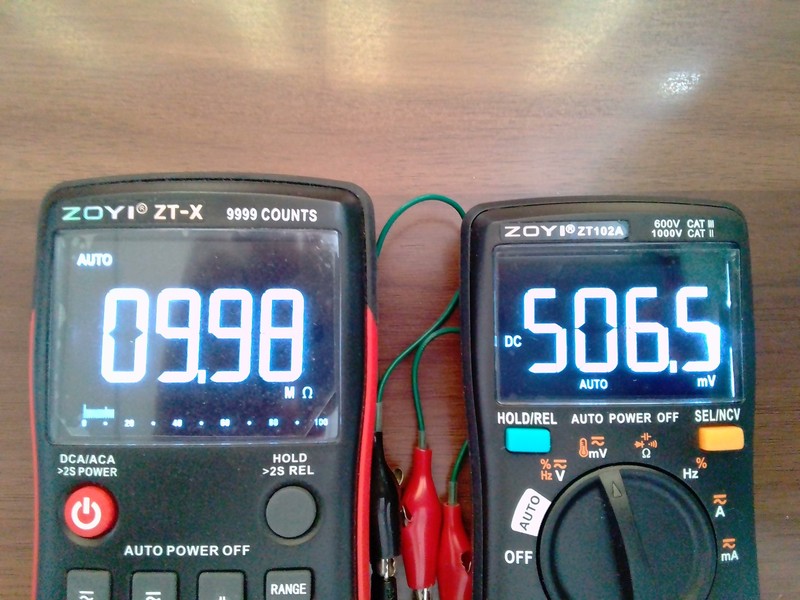

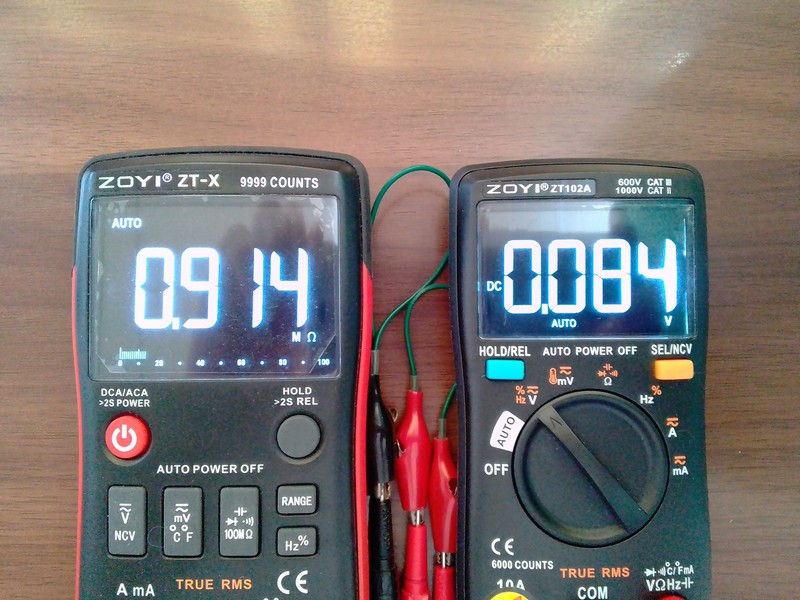

电压档内阻1M



毫伏档内阻10M

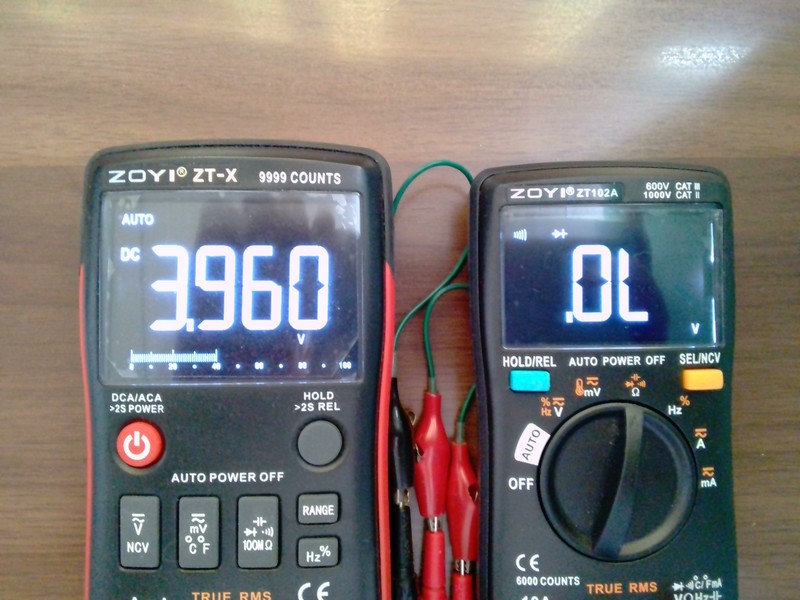

二极档开路电压

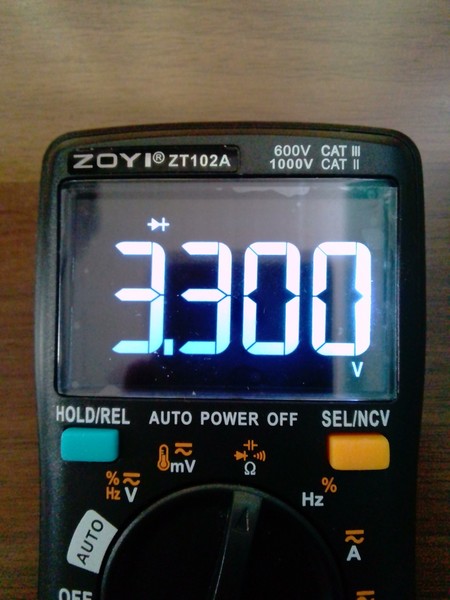

二极档最大量程

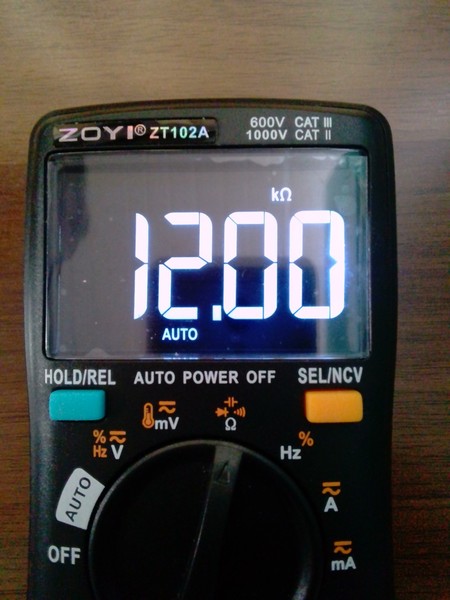

二极档最大电阻量程12K(对应电压3.3V),看了不要怕,实际在电路板上打阻值是二极管和电阻的组合,范围大大超过60K电阻挡的观察范围。
如果测纯电阻的串并联它只能测到12K,如果测纯二极管的多个串联它与其它表的二极档一样,也就是说要比3V的UT139C(大约30多K)还多出0.3V 。


二极档短路电路 1.6mA 左右吧

导通档短路电流 170uA 左右
二极档和导通档同一档位有二种驱动电流,了解后在有些场合对判断可考量。

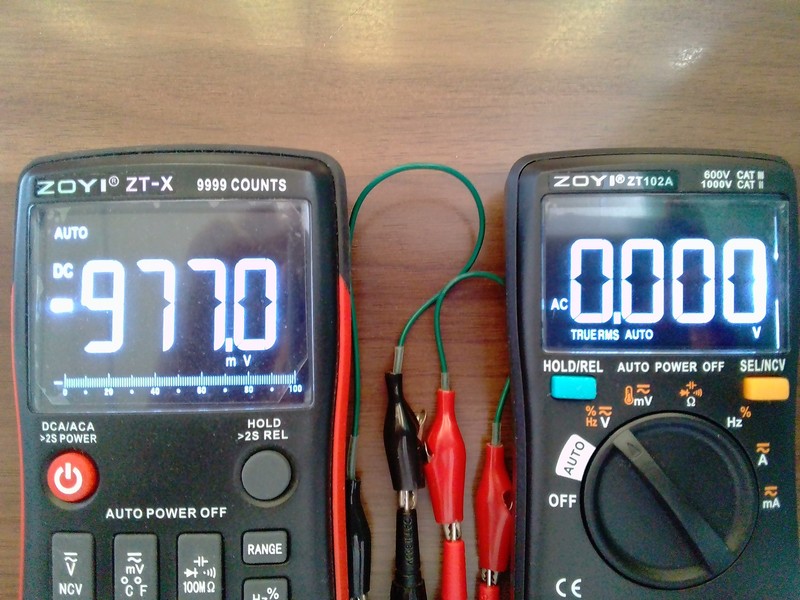

这是交流电压档的开路表笔的电压,我也第一看到,好歹电流只有1uA。
通常情况下没事,自己留意就是了,因为测电压肯定是开机状态,个别电路用此档测电压时或许加了个信号可能会?

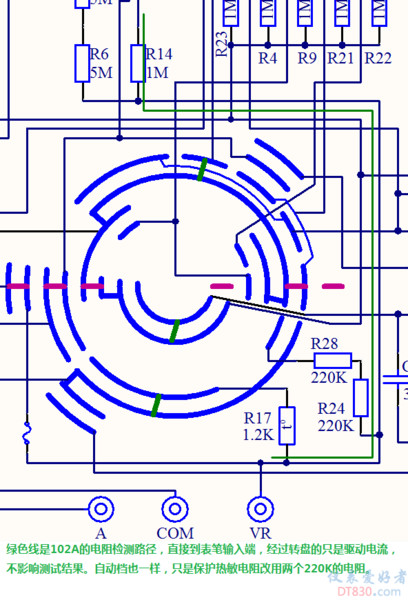

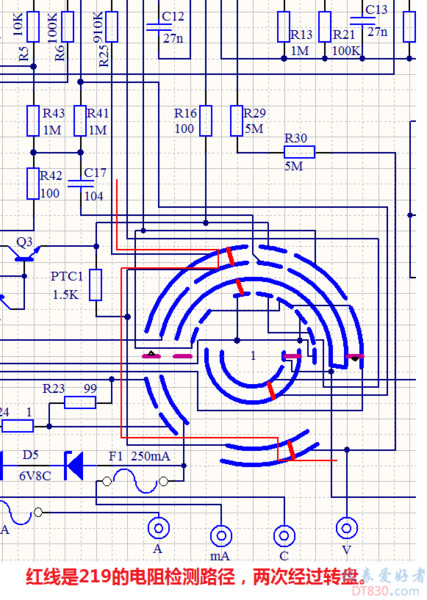

这是wgsd 老师提供的图纸,谢谢!




收藏
送赞
分享

评分

参与人数 1仪表币 +100 收起 理由
wgsd + 100 很给力!

查看全部评分总评分 : 仪表币 +100

发表回复

评论列表(21)

闻雨听风 数字王者 2019-10-20 23:29:42
楼主的使用经验都是别出心裁、颇具新意、突出各表特点,非常值得借鉴,确实是将表的功用发挥至极致,感谢分享!
2019-10-20 23:29:42 回复
散淡021 楼主     数字大神 2019-10-21 06:30:08
闻雨听风 发表于 2019-10-20 23:29
楼主的使用经验都是别出心裁、颇具新意、突出各表特点,非常值得借鉴,确实是将表的功用发挥至极致,感谢分 ...

都是看大家的帖子学习的结果。谢谢!
2019-10-21 06:30:08 回复
chen131578 数字精灵 2019-10-21 06:54:18
谢楼下的评测。
2019-10-21 06:54:18 回复
aping365 数字大师 2019-10-21 07:05:18
电压档内阻只有0.9MΩ,有点遗憾。另外,什么时候电压档内阻小也成了优点?
2019-10-21 07:05:18 回复
勇闯沙滩 数字大神 2019-10-21 07:07:22
很用心的评测,各档的设计功能都测出了数据,使用者可以具体参照使用并且了解实质。
2019-10-21 07:07:22 回复
散淡021 楼主     数字大神 2019-10-21 08:18:07
aping365 发表于 2019-10-21 07:05
电压档内阻只有0.9MΩ,有点遗憾。另外,什么时候电压档内阻小也成了优点?
...

福禄克有些表还特意赠加低内阻的电压档,
DT4282 ACV档就是1M(还没有切换到10M档位,说明实际有用)

开关电源和CPU供电有些地方是毫伏档压差,用同一表的电压档能测,再用毫伏档就不行。
ZT102A,毫伏档10M也不行。

在有干扰的场合,低内阻电压档绝对有优势的。

1M内阻也是有缺点的,如测晶振二端的压差,有时会停振,留意就是了。
2019-10-21 08:18:07 回复
jltzmy 数字精灵 2019-10-21 08:40:17
很用心的评测,谢谢分享
2019-10-21 08:40:17 回复
人艰不拆 数字王者 2019-10-21 08:42:19
很好很好,哈哈
2019-10-21 08:42:19 回复
白不分 数字大师 2019-10-21 08:47:23
谢谢分享。
2019-10-21 08:47:23 回复
5free 数字大师 2019-10-21 08:48:17
测小电阻貌似会把0.2欧显示为0
2019-10-21 08:48:17 回复
wgsd 数字大神 2019-10-21 09:16:55
精辟的评测,谢谢分享。
2019-10-21 09:16:55 回复

点评

谢谢! 送了太多了
2019-10-21 14:06
wgh1027 数字大神 2019-10-21 11:10:05
电工表内阻适当低点有好处,电子表内阻越高越好。
2019-10-21 11:10:05 回复
散淡021 楼主     数字大神 2019-10-21 14:04:01
5free 发表于 2019-10-21 08:48
测小电阻貌似会把0.2欧显示为0

我的0.1欧---0.0

这表自己不能校对吧, 换副表笔(因为已是0.0,相对值无用)

这档次的算不错的
2019-10-21 14:04:01 回复
散淡021 楼主     数字大神 2019-10-21 14:14:48
wgh1027 发表于 2019-10-21 11:10
电工表内阻适当低点有好处,电子表内阻越高越好。

是的

测变频电压最好小于1M  ,弱电最好10M,
好表都有二档可选。

可以肯定102A的1M是表内部原理决定的,不是人为要设置1M的(厂家也没宣传)。
2019-10-21 14:14:48 回复
kyhwhb 数字大神 2019-10-21 16:47:44
经验丰富,评测细致!
2019-10-21 16:47:44 回复
ekommade 数字大师 2020-6-10 13:43:08
感谢楼主细致的评测!  这表很有特色,第一次见开二极管开路电压是3.9伏的表,测量发光二极管会很方便,而且二极管档与蜂鸣档整合在一起,自动识别,非常好,方便使用。准备入手一台来玩玩、
2020-6-10 13:43:08 回复
喜欢就好 数字精灵 2020-10-22 12:52:50
学习了,谢谢楼主分享!
2020-10-22 12:52:50 回复
echo 数字斗士 2021-1-16 21:01:25
ZT102A修复了之前转盘老化导致表笔短接内阻过大的问题了?
2021-1-16 21:01:25 回复
散淡021 楼主     数字大神 2021-1-16 22:22:26
echo 发表于 2021-1-16 21:01
ZT102A修复了之前转盘老化导致表笔短接内阻过大的问题了?

102A有这问题?

219、M1有这问题,
我的102A电阻档短路表笔还没事。
2021-1-16 22:22:26 回复
