众仪ZT-5566蓝牙音响万用表工程样机使用情况

这次又得到站长的关爱，获得众仪ZT-5566蓝牙音响万用表新品使用，在此表示感谢！

众仪ZT-5566蓝牙音响万用表与ZT-X基本是差不多方案的，很快就上手了。自然也会与Ｘ相比较，
二表都是全按键的表，自然用起来频繁换档爽快。
电池是大家盼望的18650电池，还是有电池盒可随时更换的（不是内置焊死的）
自然不用再折腾电池升级了。背光也是恒定亮度并且可调节了，也就不存在亮度随电量变化的不爽。

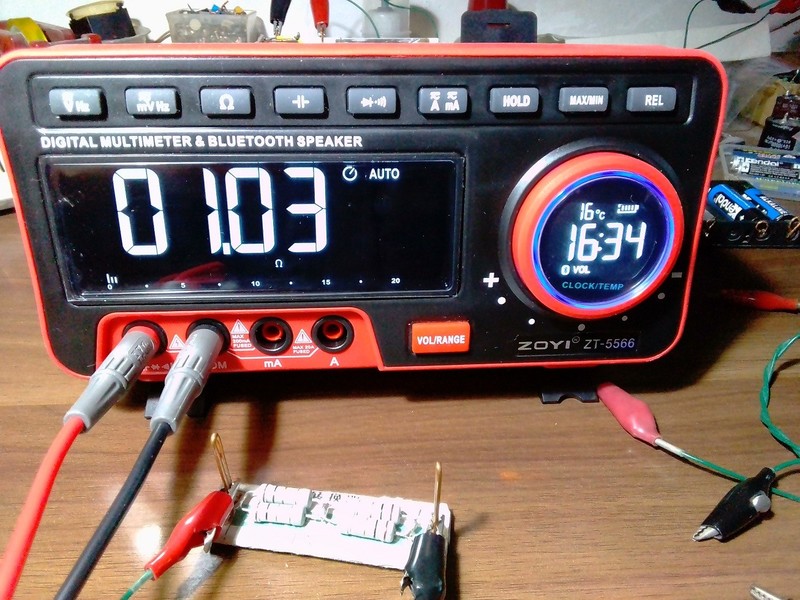

电阻挡、二极档、导通档、开路电压和量程电压与Ｘ差不多。
电压档各档内阻也与Ｘ差不多。
0660的方案超５Ｋ基本没有显示的，好处就是ＤＣＶ、ＡＣＶ在实际干扰强的电路中测电压比较稳定，不像其它表会乱叫乱跳。


精度我一惯都不测，其他坛友都测了（实际我那纸板基准＋玩具表，测出来就是在抹黑）

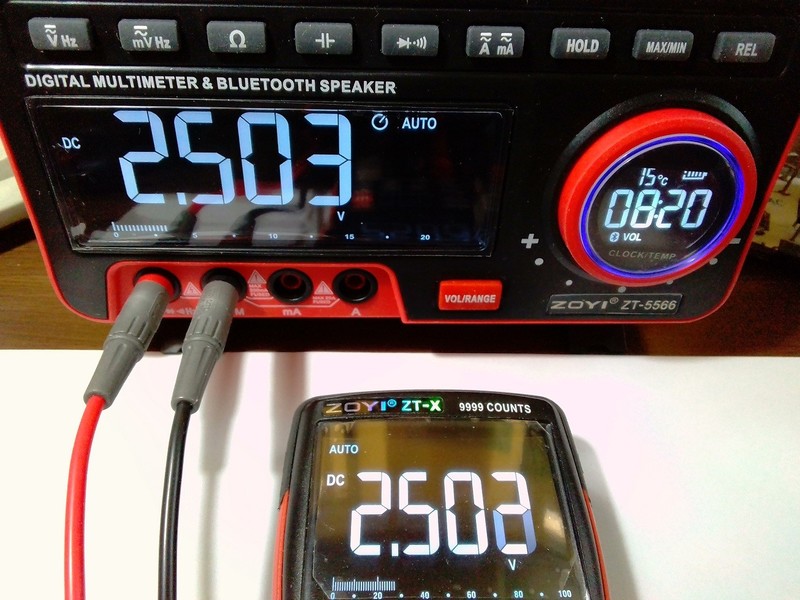

直流全部档位（除０．０００毫伏档外）的最后一位很稳定，绝对没有Ｘ始终来回慢跳一个字的现象。
０６６０方案被用到了极限，众仪做到了（ＵＴ目前还没有同类产品）。　

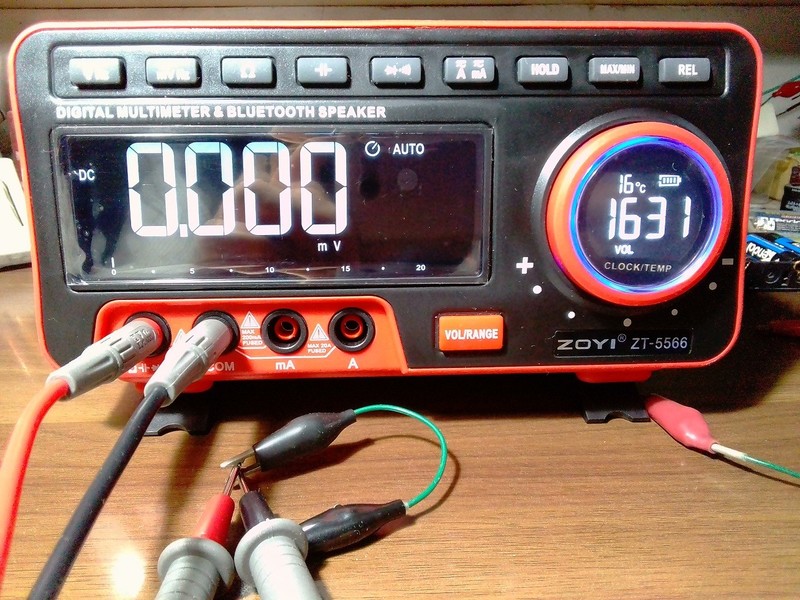

此档位正负０．００５毫伏以下归零与Ｘ一样
开机几分钟稳定后，Ｘ来回慢跳３个字，５５６６感觉上要好于Ｘ。　
现在想想，网上看到用４２８２的坛友说手拿表笔的热势会引起微伏跳动，一般的台表也会微伏跳字。
我手上没有好表和台表。无法判断是否正常，感觉这不是问题或许还是不错的。
请懂行的分析学习。





连接好表笔，从最高档到最小档出实际数值（不是最后稳定的数值），比我第一版的Ｘ快，但等到最后一位稳定，与Ｘ时间差不多，　最后一直会慢跳一个字。

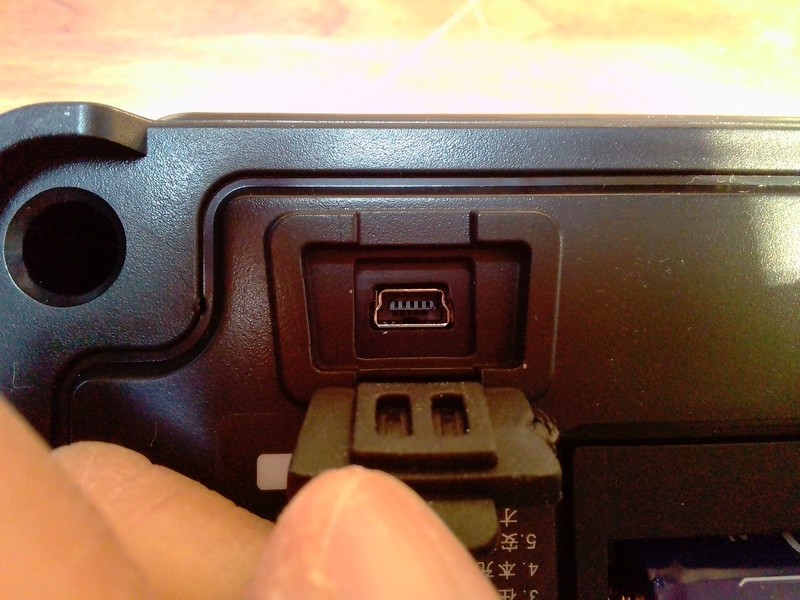

看到这个，心想现在还在用这个接口（用惯了手机安卓座）？
仔细想想这是对的，设计师是负责的，安卓座只有在上下外壳紧密压实的情况下，才经得起用户随意乱插，
要不，不久就会发生电路板焊盘崩掉。　
仪器上很难做到紧密压实。

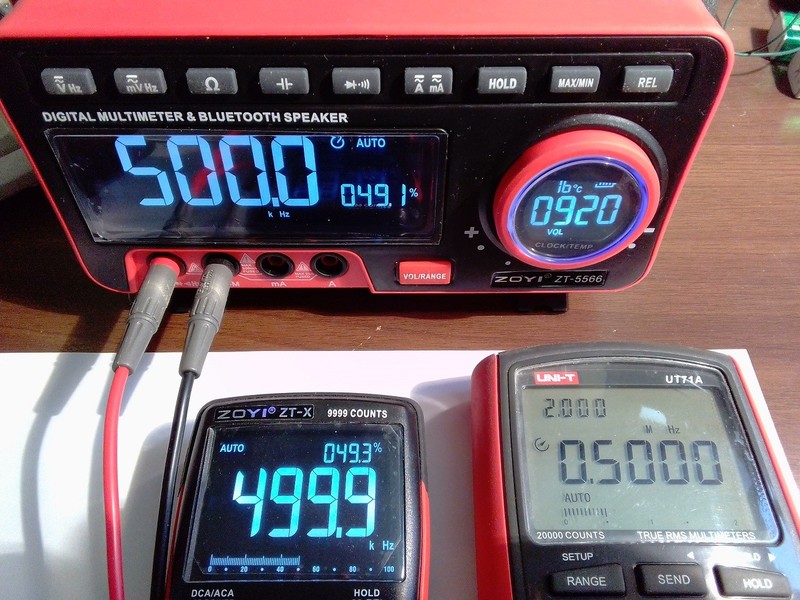

频率档好像比Ｘ好些（我的信号源是二手的）

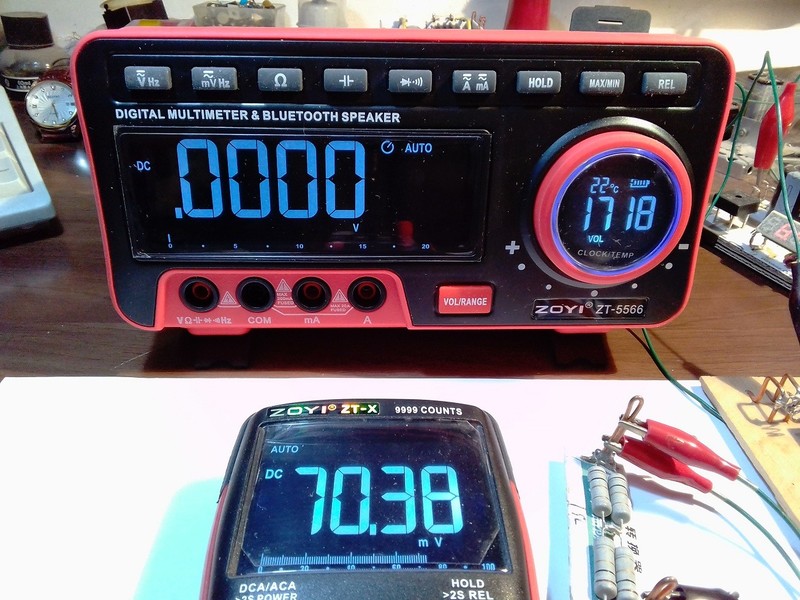

人工关机后耗电３３ｕＡ（１欧取样电阻，看个大概吧了）

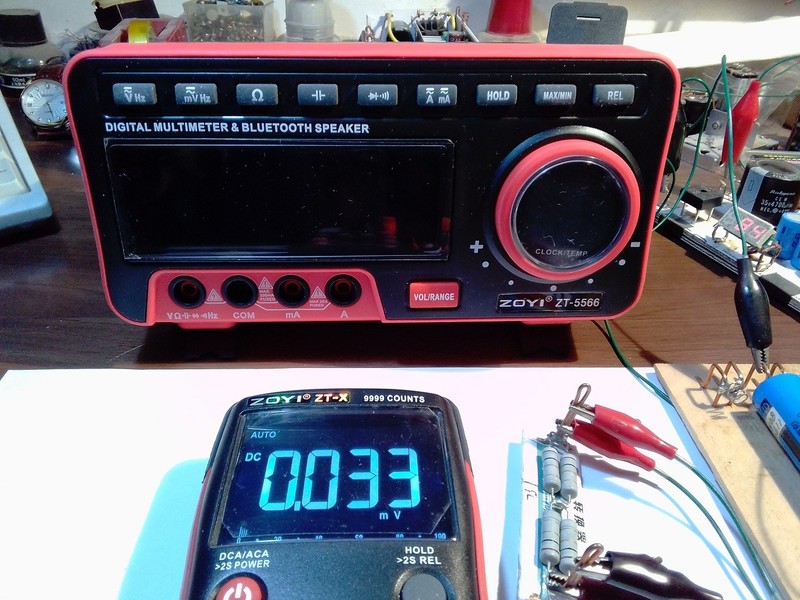

自动关机后耗电

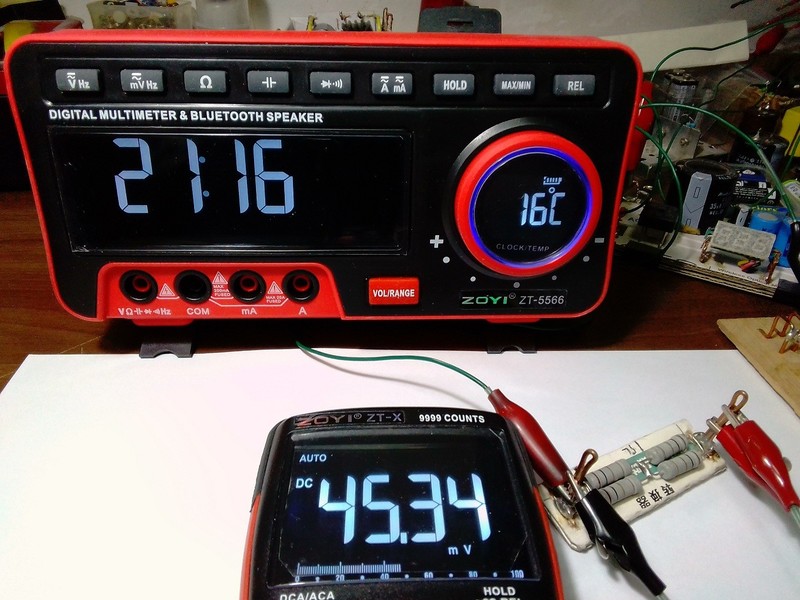

蓝牙人为关闭（设置时钟时）时耗电

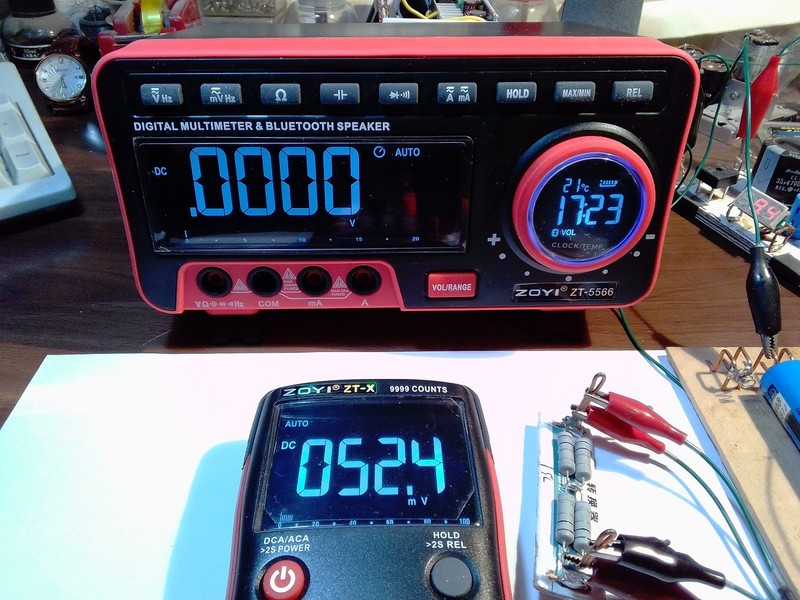

蓝牙保持连接时耗电

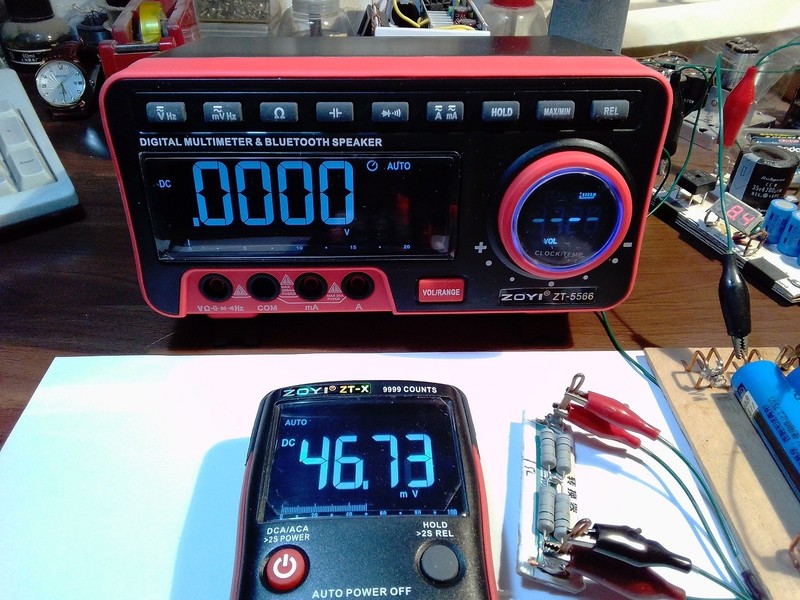

蓝牙没连接成功时耗电。

这蓝牙音响作为背景音播放很好，可以使工作轻松愉快。
但不用蓝牙播音时，或不连接时，只要开机会一直保持蓝牙连接搜索和请求。无法关闭蓝牙搜索。
会增大耗电和２．４Ｇ无线辐射。
建议在正式版软件程序里，增加延时关闭蓝牙搜索连接请求，需要时只要重新开机就是了，也不用外加物理开关。

这只表我目前没有所以不清楚，在我的知识范围里台表都是要预热的，通常预热5－120分钟，但据说高位表有需要预热240分钟的。手持表通常15分钟左右就自动关机，所以几乎没有预热时间

蓝牙搜索耗电近20mA,无操作15分钟后待机才关闭。如可人为控制最好。

谢谢分享。
尾数稳定性能否跟M1比较一下？

测试的很到位，几项耗电数据有些参考价值。

谢谢分享，测试的认真到位。

fslichong 发表于 2019-12-9 23:01
这只表我目前没有所以不清楚，在我的知识范围里台表都是要预热的，通常预热5－120分钟，但据说高位表有需要 ...

不做高精度测量和基准转移，预什么热呀。6位半开机就用和预热5小时之差，就是第7位数几个字的误差，第6位是没有变化的，一般精度够用拉吧。

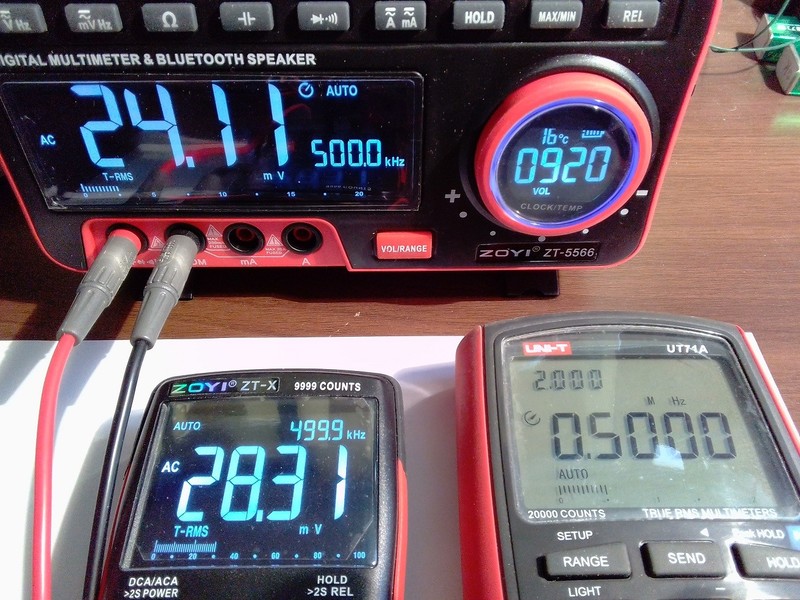

评测很好很实用，固定工作台用5566，外出用X方便点吧！测500K频率时，5566电压读数24.11mv,X的电压读数是28.31，那个表准点呢？还是都不准确，只能做维修参考？

5566比X稳是正常的，因5566稳压管的供电端比X多了一个100uF的电解，而且在稳压管上也并了电容，滤掉了稳压管上的纹波。
X我之前就都并了电容，还是有效果的。

wgsd 发表于 2019-12-10 09:05
5566比X稳是正常的，因5566稳压管的供电端比X多了一个100uF的电解，而且在稳压管上也并了电容，滤掉了稳压 ...

谢谢分享

原因在此

SG830 发表于 2019-12-10 08:53
评测很好很实用，固定工作台用5566，外出用X方便点吧！测500K频率时，5566电压读数24.11mv,X的电压读数是28 ...

这表超5K时ACV档就没显示了

上面是对比频率档，ACV的读数无意义。

wgh1027 发表于 2019-12-10 07:31
谢谢分享。
尾数稳定性能否跟M1比较一下？

与M1差不多。有些量程要比M1多一位，所以可说好于M1

巍巍兴安 发表于 2019-12-10 05:57
蓝牙搜索耗电近20mA,无操作15分钟后待机才关闭。如可人为控制最好。

通过程序延时关闭，厂家可搞定。

fslichong 发表于 2019-12-9 23:01
这只表我目前没有所以不清楚，在我的知识范围里台表都是要预热的，通常预热5－120分钟，但据说高位表有需要 ...

这表外形是台表，内部实际就是手持芯，胜利有几款也是这样搞的，
但5566加了蓝牙音响，也只能搞成这样的外形。

这表实际使用不用预热吧， 我这里是为了wgh1027看尾数的稳定性，才去看看0.000毫伏档的情况，此档冷机和热机会跑几微伏的字，而除此档外都看不到，也就没影响，实际不用预热。

谢谢分享。

我就相中这表用18650的供电方式，还有就是不用和手持表一样要打开背撑板使用，用起来方便多了，回头也搞一个。希望坛主再搞一次活动。

wgh1027 发表于 2019-12-10 07:31
谢谢分享。
尾数稳定性能否跟M1比较一下？

5566DCV档最后一位，每次会跳一个字再稳定

M1与5566测同一节锂电池（二表后面都是三位）
M1每次都是直接出结果不跳一个字
5566每次都跳一个字再稳定

谢谢分享。
看来尾数稳定性还是有待提高

分析透彻，谢谢分享。

0660方案是被众仪用到了极限，硬伤就是测试速度稍慢
