优利得UT139C 散淡托的表坏了

这表我是在14年初 为了找个5号电池的炮灰表而买的， 到手一试各功能都不错，二级档、最小电容档、毫伏档等等都不错，于是网上推荐给大家。 当然也就成了散淡托。
不怪他人，买的满意也就无话，买的不满意当然要说话，没直接发帖骂我也就不错了
我的139也坏了，心情也不好。




因朋友送了我三款同方案的表， 139C    17年后至今基本没有用过（我不工作了，17年前也就是放在桌上偶尔测测玩玩吧了）
最近拿出来出问题了。
我有10多块数字表，139C是第一款出问题的还是放着自己坏的，我这个大兴托的心情？

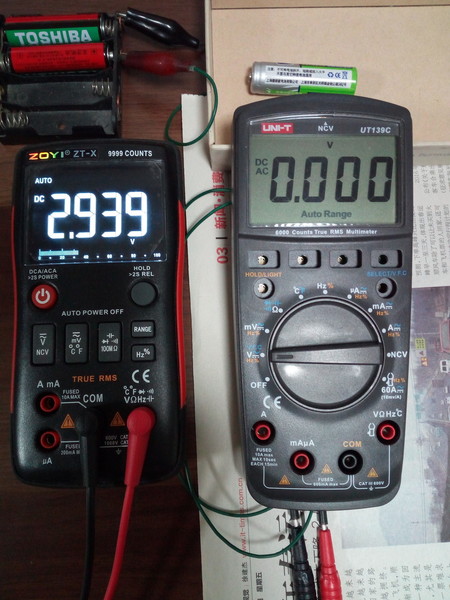

电池电压在2.9至3.1V时， DC、AC、MIN、MAX、 自动量程、自动关机符号会闪跳。其它功能都OK。

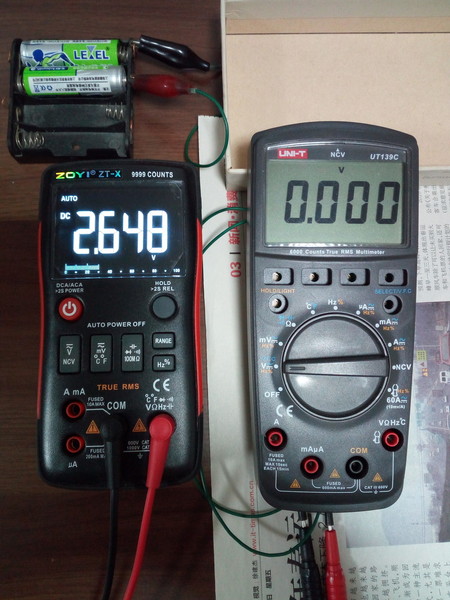

电池电压低于2.9V时上面这些符号全部不显示

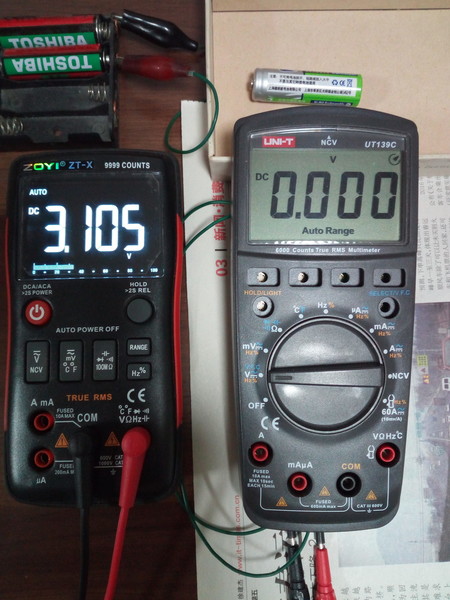

电池电压大于3.1V这些符号全都正常了

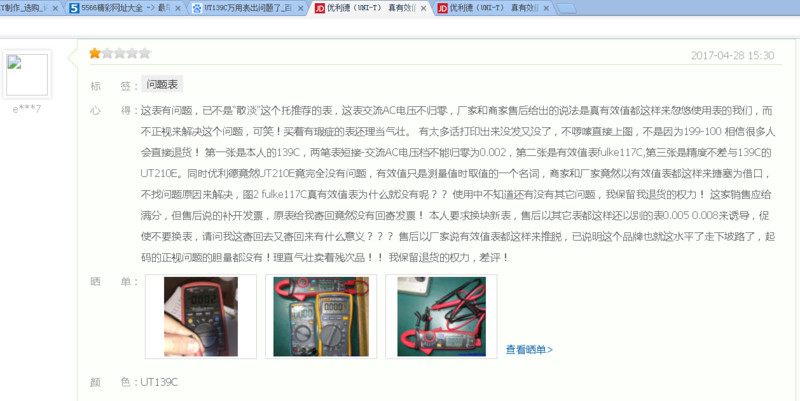

本人喜欢的东西不原意再给人维修（强迫症），网上也看到UT139C 后期出的：交流电压和电流各档短路表笔不归零，电容最小档早期到是不归零的，现在出厂到是归零了，10PF的就不好测，100PF也没老的准。所以决定也就是200元的表自己拆着玩玩。

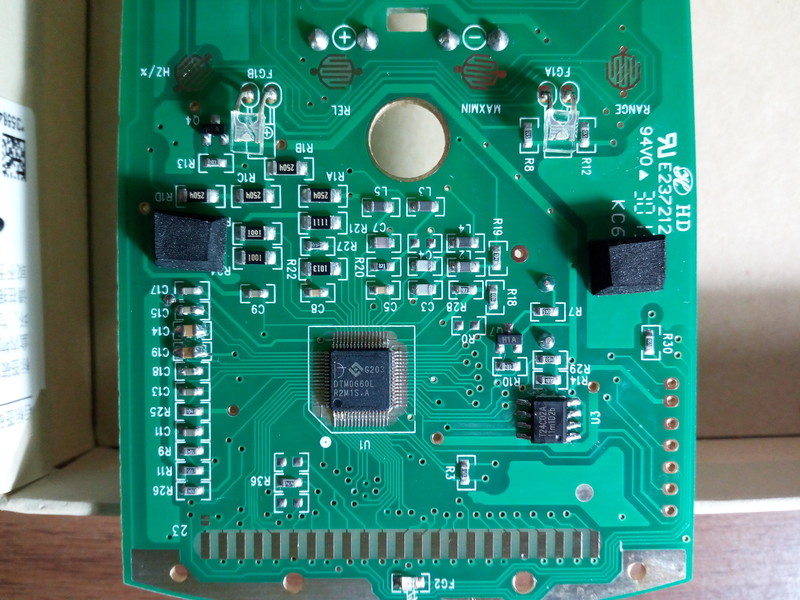

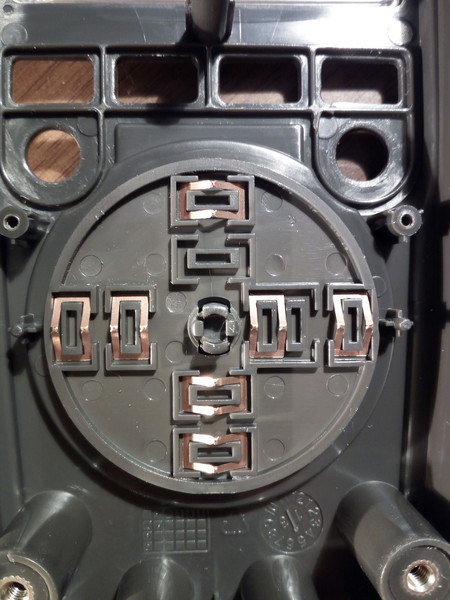

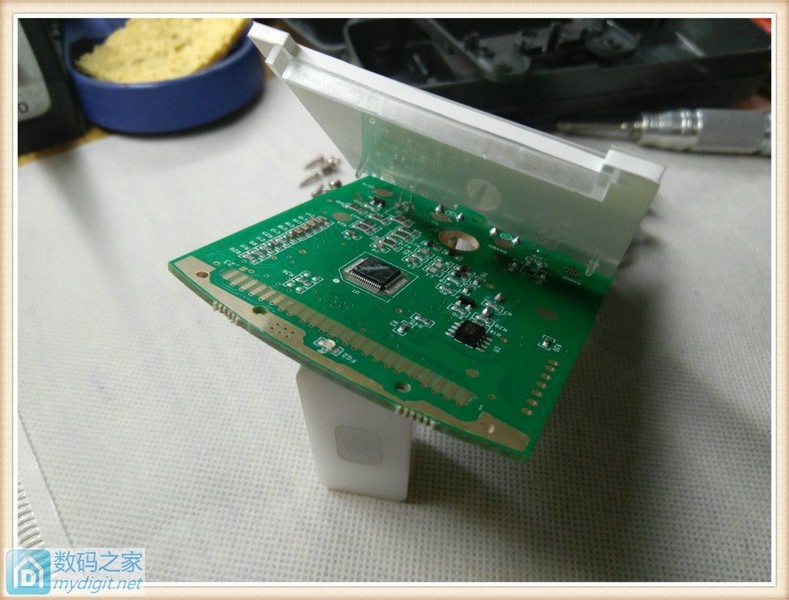

一拆一测很恼火， 主要零件全都在反面，再看其它表极大多数都在正面，这样设计维修每次测试和试机就得装拆一次，开机也就无法测各点电压等等。
当然厂家无所谓，可做专用测试维修工装夹具，
买表的人大多都会自己小修，普通用户是不会买个表玩玩的，这样设计是你的权利，但当用户有选择时就会考虑是否买你。

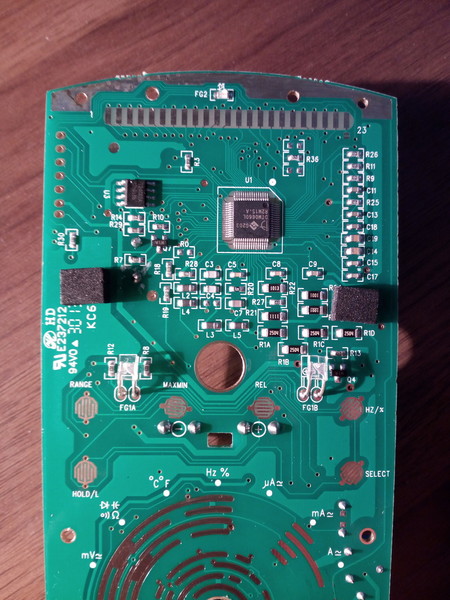

我这13年出厂的还算好

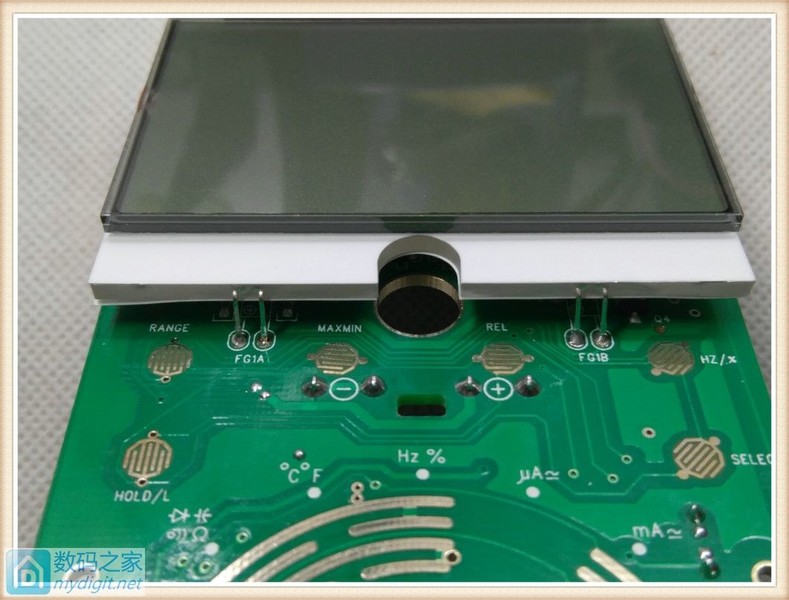

这是借用他人的拆机图片，后来出厂就更烦了， 二个发光管与反光板是一体的，我的是分离的。



经查发现SLC和SDA输出电压是随字符一起跳动的，换个24C02结果不是的

再查发现显示屏连接电路板的1脚电压信号随字符一起跳动，
开机后前一秒字符不跳，字符跳动时按保持后也正常显示不跳，猜测显示屏正常，主芯片坏了。
听说主芯片里有程序，但看说明书里没提，功能差异是外围网络开关的事。 连邮费19元。那就买个。

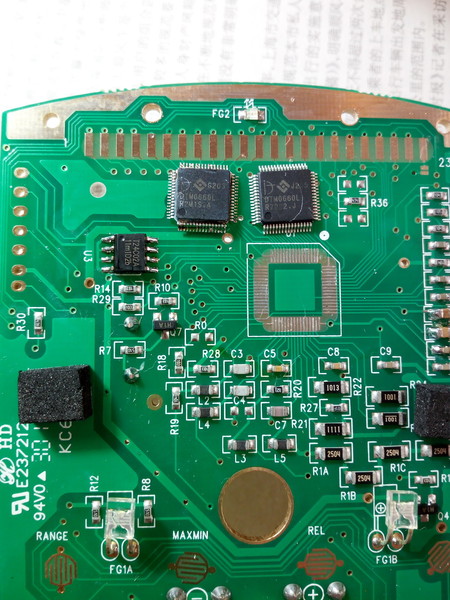

结果装上字符跳动好了，确实是主芯片的事，估计是硬件，软件出问题不大会与电压有关。但其它功能大多不正常了



新片应该是厂家要写入程序的，自己？
再拆下换上老的吧
这表5年了，检测时感觉里面的电阻精度很高，现在再测与买来时最多差一个字，大多地方一字不差。
也是这个原因不想返厂维修，担心肯定给你修好，但精度和尾数可能没这老货好。
就这样吧。



宽点距稳定性好。

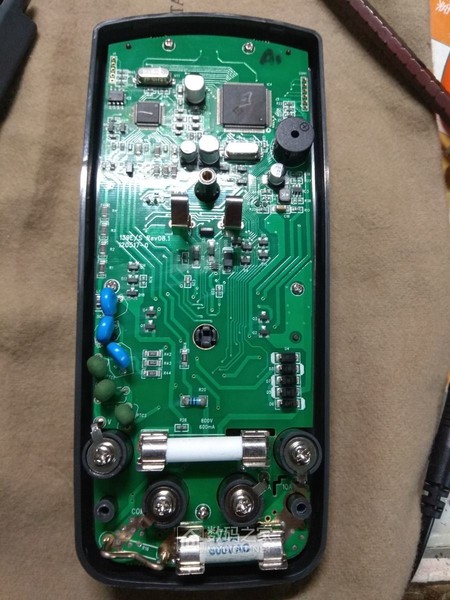

UT139E 厂家感觉自己改自己添堵就改到正面了。

换新芯片不能用？  需要重写程序？

hc061218 发表于 2019-7-5 00:14
换新芯片不能用？  需要重写程序？

这个芯片需要写程序，同方案很多不同型号的表（很多廉价牛屎表用这个芯片），引脚定义甚至都有不同的

zwillhill 发表于 2019-7-5 00:24
这个芯片需要写程序，同方案很多不同型号的表（很多廉价牛屎表用这个芯片），引脚定义甚至都有不同的 ...

看来是的
换上后2.2V至3.3V 字符不跳动了。 但按键和功能多不正常。 我这外行也就熄火了。

hc061218 发表于 2019-7-5 00:14
换新芯片不能用？  需要重写程序？

看来是的

我买来的0660L  是原厂的。表是139C  外围都没动过。换上功能都不正常。

看来这些表芯片坏了，只能回厂修理。如果是牛屎更应回厂修（只能换主板）合算。

0660L在厂家购入的吧，如在淘宝网上等基本看不到这个芯片

巍巍兴安 发表于 2019-7-5 05:41
0660L在厂家购入的吧，如在淘宝网上等基本看不到这个芯片

不是UT买的，估计他们肯定让我把表发过去。
如果UT可买我那肯定OK， 但可能精度要校准。

我是TB上有一家有卖的，13元+6元
买前知道可能不行。为了玩玩买来试试

谢谢分享

看来牛屎芯片即使预留焊盘也是没有用的。

谢谢分享，拆换的干净利落。

谢谢分享+1

谢谢分享

wgsd 发表于 2019-7-5 07:33
谢谢分享，拆换的干净利落。

谢谢老师加米

要软件， 我就傻眼熄火了

我花了20多元也就拆了换，换了再装回。心死了，也安心了不再折腾了。
还算没彻底坏掉。精度和功能全正常。

如果用我的土法加个升压板到是可以搞定
3V表是芯片内检测电量的，那就电池符号不会显示了（要是外围分压电阻就可以了）。

你说的芯片自带4.2输出，感觉电位的问题，无法再引入给0660供电吧？
你看能行吗？
谢谢

单片机芯片坏了 除了返厂， 就彻底没救了？

哈哈，坏了就扔吧

假如你买的单片机没程序  那为啥还能显示呢？  还是买的这个单片机带程序只是不适合139呢？

这表不是你用坏的，是你宠坏。

单片机版万用表这点很不爽，尽管成本下来了，外围器件可以降低要求了，用差一点也可以，还可以闭环校正。对我们用表的人来说，要是单片机掉程序或芯片挂了，或者档位超差了，都只能返厂了，超保的只能重新买一个。档位超差自己校准需要各种标准源和校正手册，这些我们都是没有的。这些还不及老表，有专用A/D芯片，有可调电位器。可以自己校正。

qjf11 发表于 2019-7-5 13:39
单片机版万用表这点很不爽，尽管成本下来了，外围器件可以降低要求了，用差一点也可以，还可以闭环校正。对 ...

是的

厂家成本大降

所以0660的表厂特别多。
UT硬件做的好， ZT敢超频（低档表也能做些台表的事）

虽然芯片型号一样，但内部程序不同就会导致io接口定义有差异，从而影响按键的功能。
