TL431制作电流基准视频

发表于：2018-12-1 21:42:13 7521
标准件&校基准源
主题类别: 制作_改装
标准件类型: 标准电压电流源
仪表品牌: DIY自制
型号或关键字: TL431

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
TL431制作电流基准视频，这是一个演示制作25μA的DIY视频，代价就是花费两个福禄克保险丝，在制作过程中，不小心烧了两台表的，F45与8845A。
电路图，参考这，R1选100K。制作过程中电阻是5% 金属膜电阻，晶体管用S8050，电源用开关电源 不可调，输出12V 2A
http://www.dt830.com/forum.php?mod=viewthread&tid=2629&extra=

[psyoukuplayer]XMzk0NTMwNDM2MA==[/psyoukuplayer]

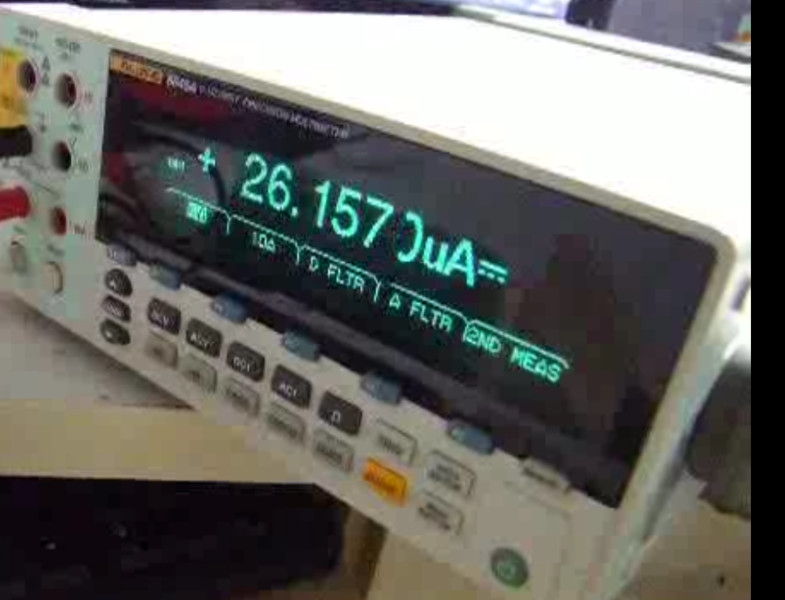

TL431制作电流基准视频效果图

TL431制作电流基准视频效果图

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（21）

白不分 数字大师 2018-12-2 21:15:44
你这个25UA做出来的也是26.几哈
2018-12-2 21:15:44 回复
wgsd 数字大神 2018-12-2 21:58:32
白不分 发表于 2018-12-2 21:15
你这个25UA做出来的也是26.几哈

楼主已告诉你这是演示，你只记得25uA，看得26uA，不看看电路的原理，但也应该看见和听见楼主说的电阻是5%的吧，难道25uA乘1.05等于26.25uA不对吗。
2018-12-2 21:58:32 回复
白不分 数字大师 2018-12-2 22:31:42
wgsd 发表于 2018-12-2 21:58
楼主已告诉你这是演示，你只记得25uA，看得26uA，不看看电路的原理，但也应该看见和听见楼主说的电阻是5% ...

做25ua档没有好的元件做不出来啊
2018-12-2 22:31:42 回复
wgsd 数字大神 2018-12-2 22:43:44
白不分 发表于 2018-12-2 22:31
做25ua档没有好的元件做不出来啊

任何档都一样，得调准电阻（电阻得配合电压），调准并不难，串并电阻即可。但要稳定的保证两条，一，电压基准要稳，温飘老化要小。二，电阻也要温飘老化小。当然对付三、四位半表，大部分元件还是可以的。
2018-12-2 22:43:44 回复
43545 楼主     管理员 2018-12-3 18:20:39
白不分 发表于 2018-12-2 22:31
做25ua档没有好的元件做不出来啊

这个制作成品时，TL431与电阻等，都要加高温、放冰箱。通电24小时，再标定。
至少要做一次。
2018-12-3 18:20:39 回复
dgpower 数字梦想家 2018-12-4 07:43:13
讨论的留言也有营养
2018-12-4 07:43:13 回复
chixian 数字探长 2018-12-4 11:48:53
富贵3146A?
2018-12-4 11:48:53 回复
wgsd 数字大神 2018-12-4 12:02:51
chixian 发表于 2018-12-4 11:48
富贵3146A?


富贵3146A?
2018-12-4 12:02:51 回复
jhwxjy 数字小子 2018-12-30 20:00:48
有点不懂！！！
2018-12-30 20:00:48 回复
无极 数字梦想家 2020-1-5 07:48:08
那么低的电流根本不需要三极管的，431内部的三极管够用了，另加三极管只是加了噪声罢了，这种电流基准主要就是不接地，做毫欧表的话后面还要加三运放放大呢
2020-1-5 07:48:08 回复
wgsd 数字大神 2020-1-5 08:50:38
无极 发表于 2020-1-5 07:48
那么低的电流根本不需要三极管的，431内部的三极管够用了，另加三极管只是加了噪声罢了，这种电流基准主要 ...

画个电路分享一下。
2020-1-5 08:50:38 回复
jltzmy 数字精灵 2020-1-6 00:06:21
确实不错，可惜代价大了点。
2020-1-6 00:06:21 回复
wgsd 数字大神 2020-1-6 07:43:22
jltzmy 发表于 2020-1-6 00:06
确实不错，可惜代价大了点。

想成本低，又不用三极管？楼主这是恒流源，不是简单的一个25薇安电流。不妨都画个简单的图出来，看看有没有可比性，凭空一句没有意义。
2020-1-6 07:43:22 回复
jltzmy 数字精灵 2020-1-6 08:58:19
wgsd 发表于 2020-1-6 07:43
想成本低，又不用三极管？楼主这是恒流源，不是简单的一个25薇安电流。不妨都画个简单的图出来，看看有没 ...

你理解错了，我说的代价大了点是指不小心烧了二个福禄克的保险管。那玩意可比三极管和431贵多了，而不是说不用三极管。
2020-1-6 08:58:19 回复
wgsd 数字大神 2020-1-6 09:04:02
jltzmy 发表于 2020-1-6 08:58
你理解错了，我说的代价大了点是指不小心烧了二个福禄克的保险管。那玩意可比三极管和431贵多了，而不是 ...

哈哈，的确代价大了点。
有时试验的确要付出代价。
2020-1-6 09:04:02 回复
chen131578 数字精灵 2020-1-6 21:38:36
两个福禄克保险丝和基准没有关系，计入成本通不过。
2020-1-6 21:38:36 回复
无极 数字梦想家 2020-1-10 07:24:43
wgsd 发表于 2020-1-6 07:43
想成本低，又不用三极管？楼主这是恒流源，不是简单的一个25薇安电流。不妨都画个简单的图出来，看看有没 ...

不信拉倒，你也可以再加几个三极管上去，再加三个管就可以达到0.1mA呢。
2020-1-10 07:24:43 回复
wgsd 数字大神 2020-1-10 10:33:15
无极 发表于 2020-1-10 07:24
不信拉倒，你也可以再加几个三极管上去，再加三个管就可以达到0.1mA呢。 ...

没有不信呀，就是想学习学习了，这也保密啊。
2020-1-10 10:33:15 回复
kyhwhb 数字大神 2020-1-10 10:57:36
jltzmy 发表于 2020-1-6 08:58
你理解错了，我说的代价大了点是指不小心烧了二个福禄克的保险管。那玩意可比三极管和431贵多了，而不是 ...

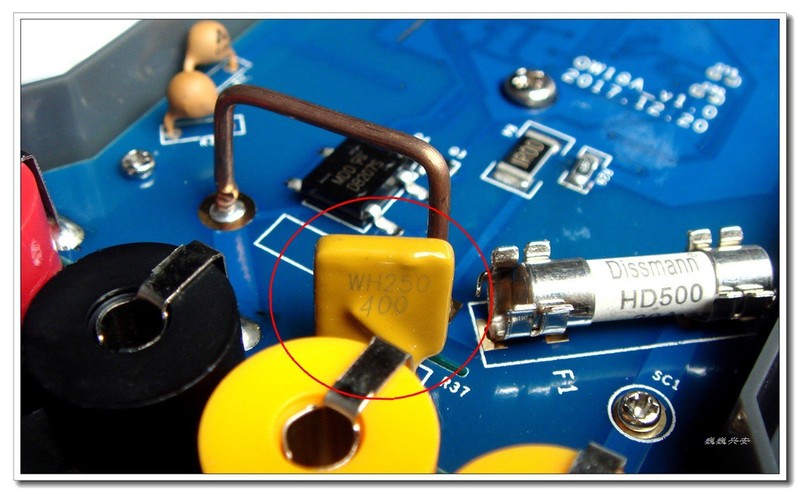

看来采用自恢复保险也是有优点的：

2020-1-10 10:57:36 回复
