众仪电测ZT系列表实测高亮发光二极管与其它性能测试

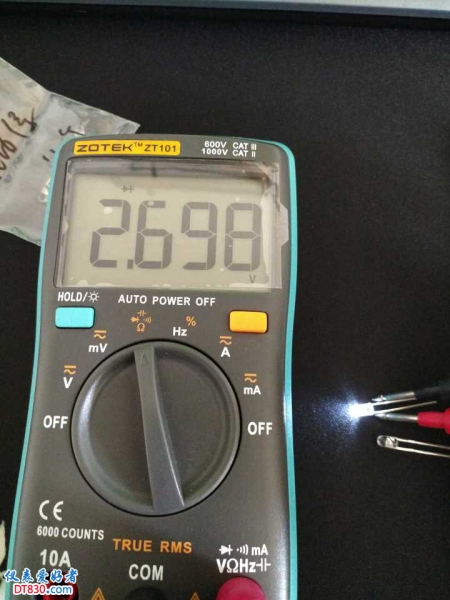

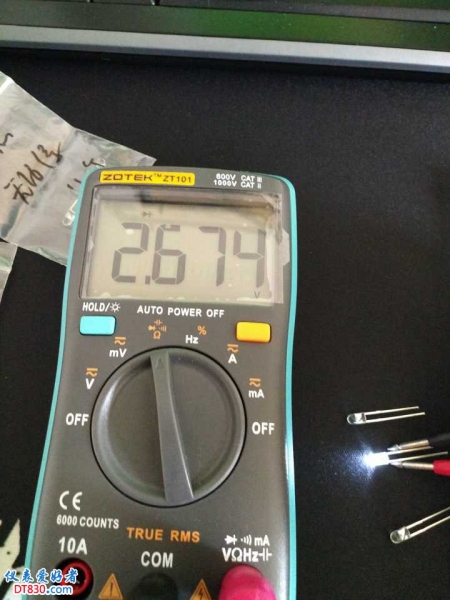

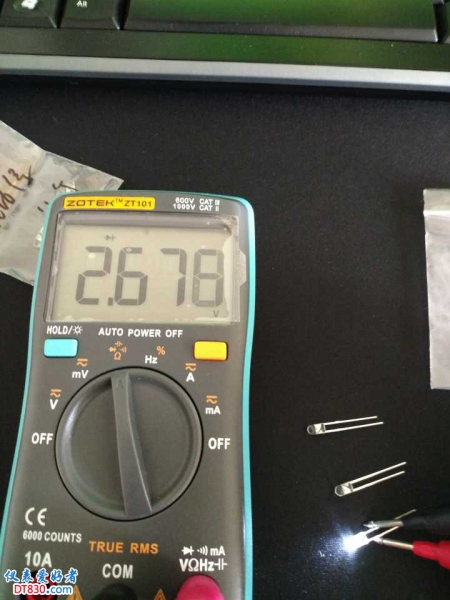

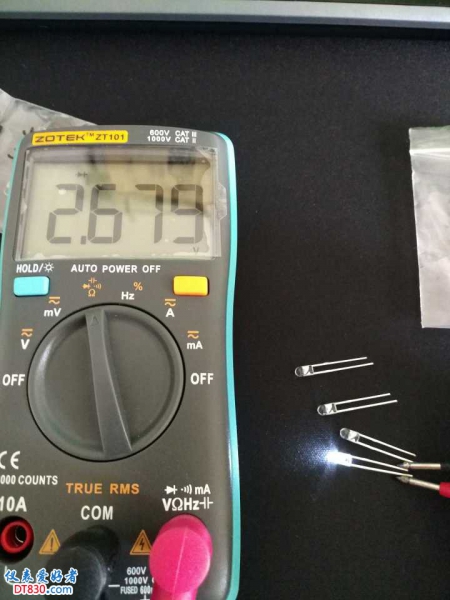

在此之前，很多人问我，众仪电测ZT系列小表二极管档，能不能测高亮发光二级管（3V供电的表，有些厂的表是不能测的），我给的答案是肯定能测的，

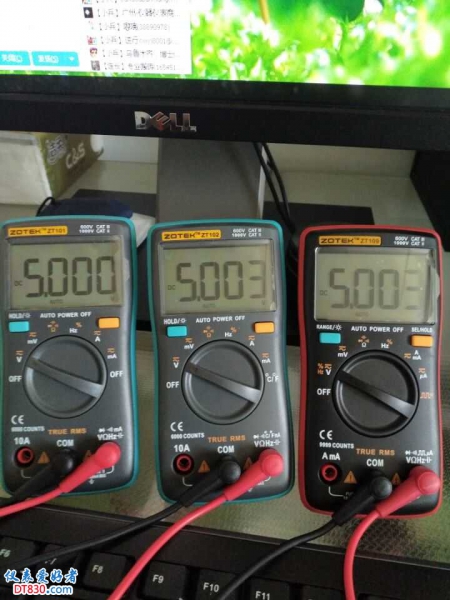

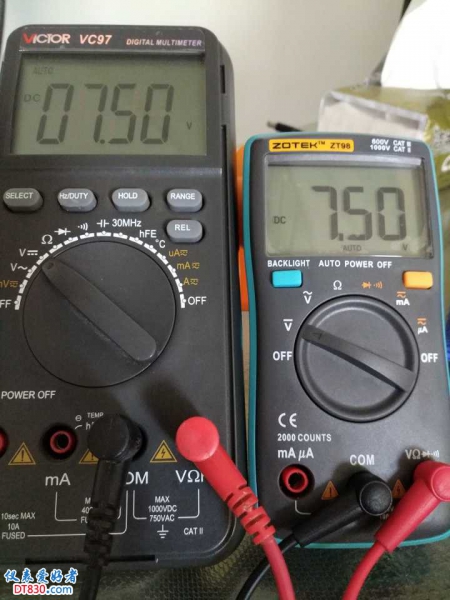

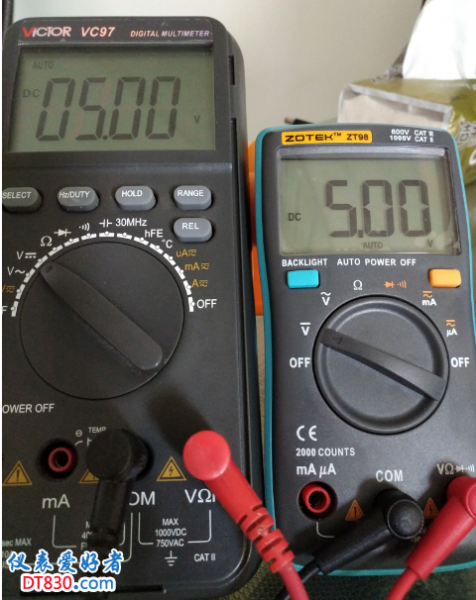

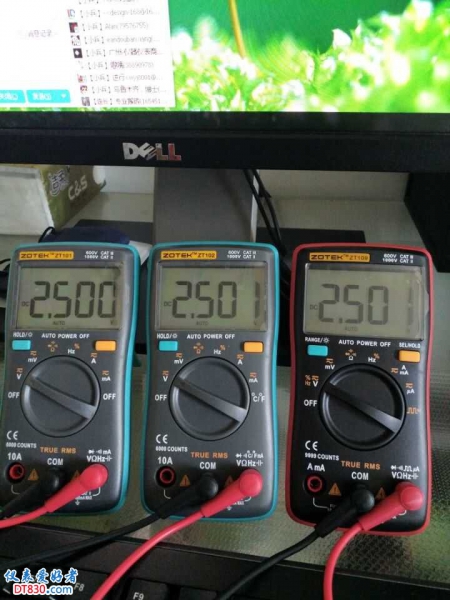

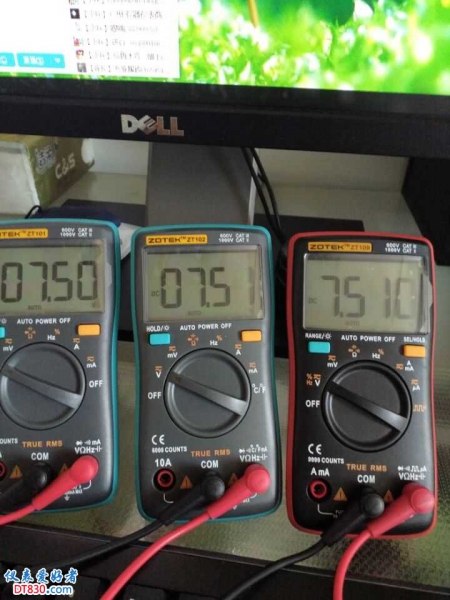

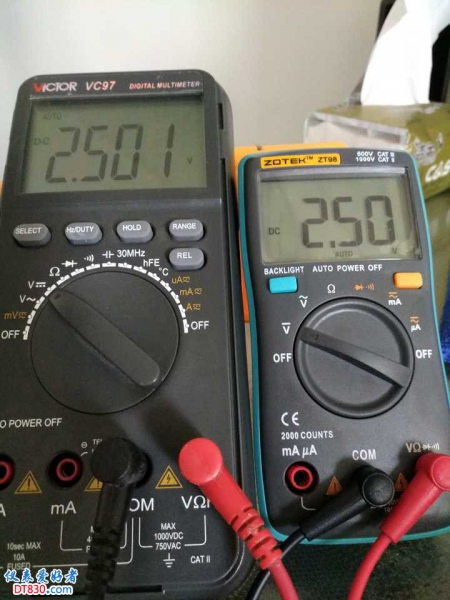

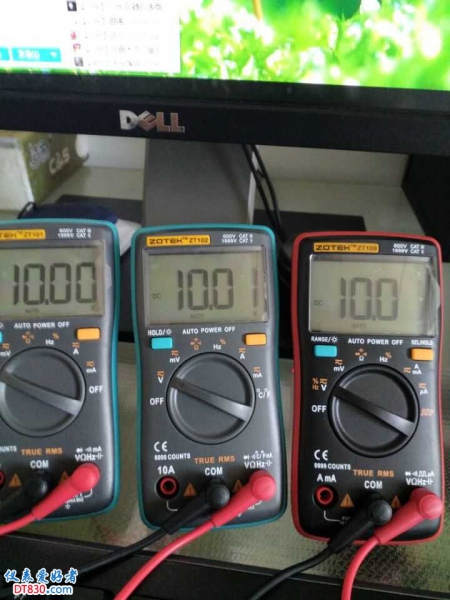

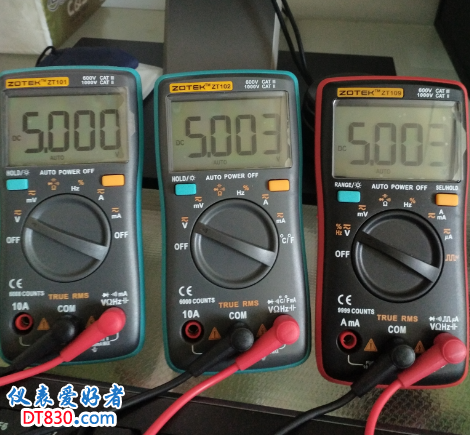

接下来，我就选其中的一种型号，来为大家展示一下。包括和别的表对比，AD584基准测试。

ZT98测不了发光二极管，输出电压在1.6左右，其它系列的表在3.28V左右

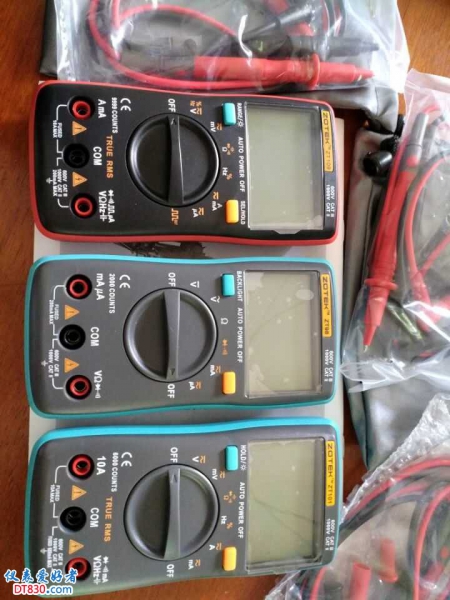

ZT101 ZT102 ZT109

厉害了，大表哥

知晓了，备案，改天也弄一个试试。

比其他3V供电的要好

挺好，测二极管还是会经常用到

很好，能测发光管，能测正反向电阻会更好

二极档最大显示3.000V 最适合弱电用表，

许多9V表都是2---1V（不是开路）

ZT102二极管档点LED确实很好用。

不错，等111到了，也测试下

散淡021 发表于 2017-9-28 15:56
二极档最大显示3.000V 最适合弱电用表，

许多9V表都是2---1V（不是开路）

老哥也来这里了啊，哈哈，欢迎

进来关注一下。支持管理员

做个好梦 发表于 2017-9-29 16:56
老哥也来这里了啊，哈哈，欢迎

老大给了个203

老朋友你好

这个方案的表你玩得熟了，我是只会用用，等要改数据时，再向你请教，谢谢

散淡021 发表于 2017-9-29 17:43
老大给了个203

老朋友你好

过奖了，我也是小改数据，没有什么能拿得出手的手笔

新表嘛，我也不熟，我们共同探讨

散淡021 发表于 2017-9-28 15:56
二极档最大显示3.000V 最适合弱电用表，

许多9V表都是2---1V（不是开路）

我的弘大9205二极档1.79--1.8几跳变。

现在的表能测LED很实用，我的DT9023二极管档电压2.755V，测量LED没问题。
有的白光LED在2.45V即可点亮。

勇闯沙滩 发表于 2017-10-30 07:16
我的弘大9205二极档1.79--1.8几跳变。

这个电压有些发光管也是可点亮的，

一般问是否能点亮发光管的，不会在意最大显示电压的，只要开路高都能点亮，打阻值的就要在意最大显示电压。

这个还真的没有关心过，更没测试过手里的几块表，都是九伏的

散淡021 发表于 2017-9-28 15:56
二极档最大显示3.000V 最适合弱电用表，

许多9V表都是2---1V（不是开路）

9205数字表二极档测发光二极管，灯亮都显示电压吗？我的表就黄色管显示1.7，绿和白不显示。【电池无欠电符号】。

勇闯沙滩 发表于 2017-12-15 09:29
9205数字表二极档测发光二极管，灯亮都显示电压吗？我的表就黄色管显示1.7，绿和白不显示。【电池无欠电 ...

二极档开路电压大于3V 一般发光管都能点亮，但二极档短路电流过小也有个别点不亮。

你可以用50K左右（不行用100K）的可变电阻来试表的最大显示电压（二极档量程，国外表都在说明书里标明），从0----50K 看显示OL前的最大显示电压。
手持表大多数是非恒流的，台表有些是恒流的。

全程恒流的好处是：如电流是1mA，2K电阻二极档显示2.000V
非恒流好处是板子打值和测集成块比全程恒流爽的多（就是同是3V量程的全程恒流的表可能会在不少地方显示OL时，换非恒流的还是能显示具体数值。

相互交流希望对你有帮助。

散淡021 发表于 2017-12-15 12:39
二极档开路电压大于3V 一般发光管都能点亮，但二极档短路电流过小也有个别点不亮。

你可以用50K左右（不 ...

用可变电阻调到7.36k时，最大显示电压是1.996，这就是这表的最大显示电压吗？
