民昊DT-9205A万用表高清PCB电路图

发表于：2019-2-11 10:59:11 万用表 15650

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
感谢 锐意如风 仪友提供的万用表样品

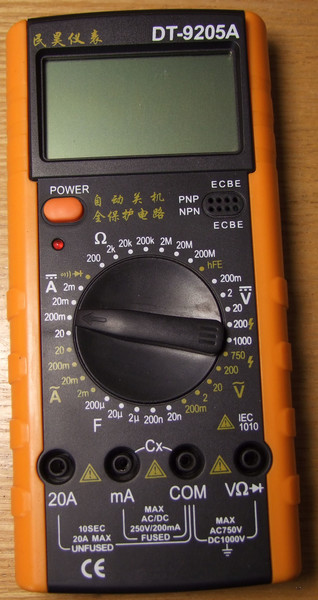

民昊DT-9205A数字万用表具性价比高，有自动关机 保护电路。具有电容、三极管放大测试功能，但内部做工很一般，适合学生，电工使用。

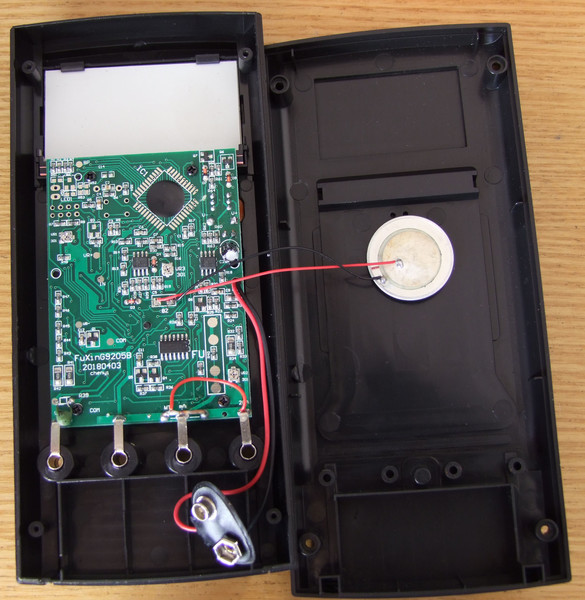

民昊DT-9205A万用表高清PCB电路图能清楚的看万用表的PCB板上的元器件细节，方便维修时作为参考，特别是某些元器件烧黑了


附件包含，高清图，方便维修，查看PCB板元器件型号。

DSCF5922.JPG DSCF5923.JPG



民昊DT-9205A.rar (11.58 MB, 下载次数: 1451)



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

人艰不拆 数字王者 2019-2-11 11:34:20
哈哈，看着很山寨啊
2019-2-11 11:34:20 回复
锐意如风 数字探长 2019-2-11 17:19:58
2019-2-11 17:19:58 回复
人艰不拆 数字王者 2019-2-11 17:33:33
锐意如风 发表于 2019-2-11 17:19

哈哈，没细看，原来是你赠送的啊，但是我也是实话实说啊，似乎连保险丝都没有
2019-2-11 17:33:33 回复
勇闯沙滩 数字大神 2019-2-11 18:05:43
应该是简配版，有预留的背光灯电路焊盘，20A插口用一条红电线焊到康铜丝上，不知道起什么作用？
2019-2-11 18:05:43 回复
kyhwhb 数字大神 2019-2-12 06:02:28
炮灰表随便用
2019-2-12 06:02:28 回复
43545 楼主     管理员 2019-2-12 07:19:33
勇闯沙滩 发表于 2019-2-11 18:05
应该是简配版，有预留的背光灯电路焊盘，20A插口用一条红电线焊到康铜丝上，不知道起什么作用？ ...

我猜是调节康铜丝电阻的阻值用的。
2019-2-12 07:19:33 回复
勇闯沙滩 数字大神 2019-2-12 08:01:36
43545 发表于 2019-2-12 07:19
我猜是调节康铜丝电阻的阻值用的。

这可比219搪锡简单多了。另外我的福克9205的这条线（20A插口到康铜丝铜箔上）如果插错220V立即烧断，也起到大电流保险的作用。
2019-2-12 08:01:36 回复
大白兔 数字斗士 2019-2-12 21:54:03
这表闲鱼有卖，貌似是18元不包邮。
其实还不错，中规中矩，能用。
2019-2-12 21:54:03 回复
乐在其中110 数字精灵 2019-2-14 00:16:32
带着出去干活用，摔了，坏了也不可惜。
2019-2-14 00:16:32 回复
lv0712 数字斗士 2019-8-19 16:25:23
我也要一块9205A,20元包邮的。 电路布局跟楼主贴的图一样。
2019-8-19 16:25:23 回复
atz123 数字王者 2019-8-19 20:19:44
这表我有一块，但拨盘有 点不好用了，有时接不上，直流档跳，有时还读数不对！
2019-8-19 20:19:44 回复
jtszwj 数字探长 2019-8-21 05:33:16
谢谢分享资料
2019-8-21 05:33:16 回复
hc061218 数字王者 2019-8-21 20:29:06
人艰不拆 发表于 2019-2-11 17:33
哈哈，没细看，原来是你赠送的啊，但是我也是实话实说啊，似乎连保险丝都没有 ...

我也有过一个PCB一样的，铜箔都烧没了
2019-8-21 20:29:06 回复
喜欢就好 数字精灵 2020-10-29 13:56:39
能用就行，谢谢楼主分享！
