ZT-X大提速！换8M晶振后，电容档问题已解决！

关于ZT-X的吐槽中，对于速度的不满其实不少，实际上换晶振就可以解决这个问题。
原机中使用了4M的晶振，换成8M晶振，速度提升双倍。
这样实际使用起来，速度块，相当顺手。

但是换晶振的表，都有一个通病。那就是电容档测量数值减半（ZT-X这种有频率显示的也减半），这个确实很不爽。
今天偶然间看到数码之家ut210e换晶振的帖子，其中xingjilang坛友的回复，提到了解决电容档度数的问题，还有解决办法。
稍作研究后发现，修改芯片读数的3个数据位置，真的可以解决此问题。

他的原图我就不贴了。
看我找的DTM0660技术手册的截图

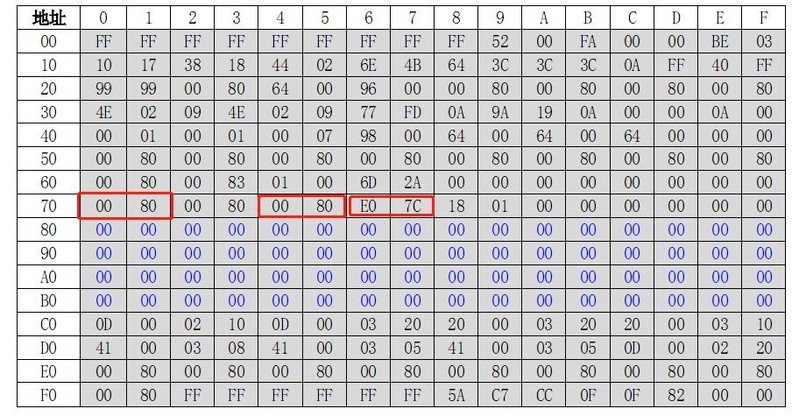

上图是万用表的EEPROM，就是ZT-X里24C08（24C02）默认初始化数据，（该图截取自DTM0660官方技术手册）

其中电容的校正数据截图如上图（该图截取自DTM0660官方技术手册）
当然我纯属门外汉，如果有错误，还请不吝纠正。

将红色方块内的数值减半，之后刷入换了8M晶振的ZT-X，那么从此电容档就不再是问题啦！

不过数值减半的方法，有些繁琐。我在2楼简单说明一下，此说明仅仅针对和我一样的菜鸟，大神们请忽略！


补充内容 (2019-2-11 14:00):

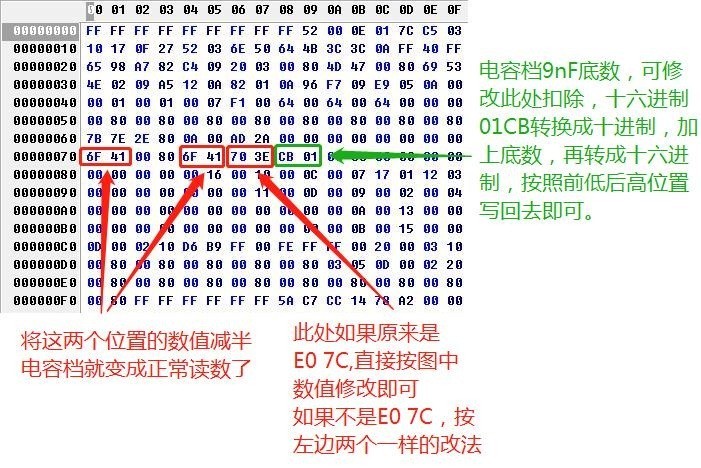

2楼数据有错误，因为已经超过7天，无法更改，所以更新图在23楼

补充内容 (2019-2-11 14:03):
我把23楼置顶了，所以看到的更正图就是正确的。

mf档数据不用改，改了会出问题，特此更正

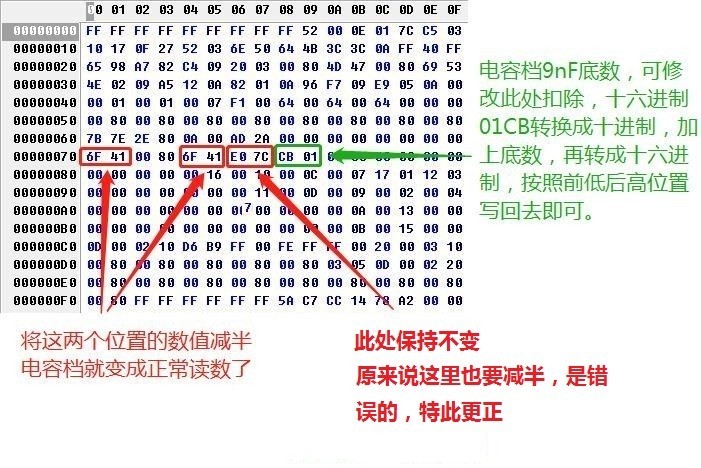

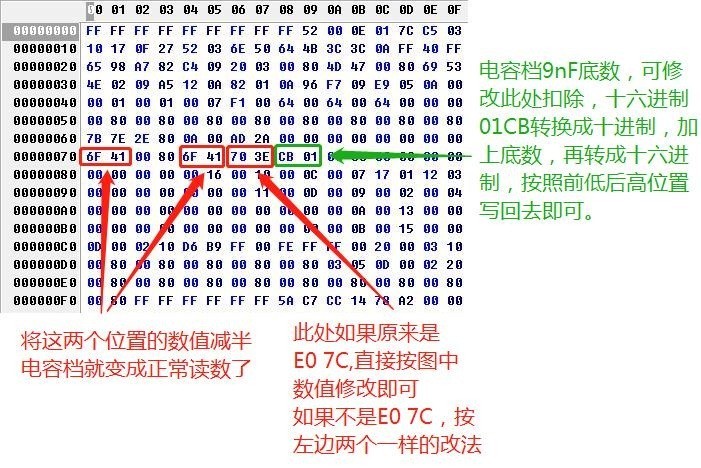

修改方法如图所示

原数显示的是DE 82两个数值。
意思是十六进制的82DE，转换成十进制就是33502。除以2之后，是十进制的16751，转换成十六进制，就是416F，写入时就是图中数值了。
右边两个数值，一样的操作。

电容档底数，也是，原数值转换成十进制，加上你的底数，再转换成十六进制，前低，后高位置写进去就行。

切记保存原始数据，以防万一。

补充内容 (2019-2-11 13:54):
电容档，1000uf以上，测量方式应该和1000uf方式不同，所以第三个数值不用改，保持默认即可。
过年时候回家测试才发现的。
图片更新在23楼

补充内容 (2019-2-11 14:02):
把23楼置顶了，于是看到的更正图就是对的

不过，频率显示，始终是原来数据的一半，不知道有没有办法修改。

再说一下换晶振后的感受。
速度提升是好事。但是末尾数字乱跳，不是很稳定，高速度的表，基本都有这问题。
其他问题目前没发现，耗电之类的，目前还没有测量，等数据大神来弄吧，哈哈哈哈

西林迷 发表于 2019-2-3 02:18
不过，频率显示，始终是原来数据的一半，不知道有没有办法修改。

再说一下换晶振后的感受。

谢谢分享！
每人喜好不同，喜欢速度快的，确实可以改，０６６０说明书最高就是８Ｍ


（高速表尾数乱跳？应改是质量差的）

导通档蜂鸣音还有延迟吗

只要稳定就好，比较看重仪表的稳定性

能把单片机表摸索的这么好，都是高手

更换晶振，受到影响的不仅仅电容档位，让子弹飞会儿

有营养的贴子，不错。

速度快那就爽，稳定性指标也很重要。有时间也换成8M晶振玩玩

哈哈，高铁啊，我还是喜欢普快，便宜！

巍巍兴安 发表于 2019-2-3 07:23
导通档蜂鸣音还有延迟吗

有，时间减半，至少我感觉是减半了，反正提高了不少的

频率档再解决就完美了。

能找到存储器对应数据，牛。

无事做，玩玩是可以的，但对表，一点用处都无，只能用来玩，要是能装８M，厂家早就装上了，就是没好处，只能用４M。

换个16m晶振，不是更快吗！！！…

光速飞行 发表于 2019-2-3 20:26
无事做，玩玩是可以的，但对表，一点用处都无，只能用来玩，要是能装８M，厂家早就装上了，就是没好处，只 ...

厂家产品也是要分三六九等的，真以为厂家都是追求完美？
最典型的就是小米还分，pro，红米，note呢，高中低端的产品，太正常了。

官修 发表于 2019-2-4 12:58
换个16m晶振，不是更快吗！！！…

12m都不一定支持，官方技术手册上好像说是最高8m

西林迷 发表于 2019-2-4 16:05
厂家产品也是要分三六九等的，真以为厂家都是追求完美？
最典型的就是小米还分，pro，红米，note呢，高中 ...

这个可不是分等级的问题，这是编程问题，它是整个系统，编程就是根据晶振频率来编程，改了晶振，所有程序全乱了，在外面改十六进制，只能用来玩玩，我玩十六进制都玩了几十年，一点用处都没有，只能是玩的级别。

感觉还是厂家的全盘考虑比较周到。
