一刀一飞线解决众仪ZT219万用表电阻档不易归零的毛病

发表于：2019-6-11 21:15:39 30719
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
众仪ZT219万用表转盘较硬缺乏弹性，V型片很容易出现接触不良的情况，常常需要转动多次才能让电阻档归零，而且很多时候根本都不可能归零，始终有一个不小的底数，最可恨是这个底数是不固定的，你用REL键清零作用也不大。为了解决这个问题，我给我的219做了一个小手术。

其实办法也很简单，就是割一刀，加一条飞线而已。

这样改动后，消除了开关接触电阻对测量结果的影响，可以不必理会刀位开关接触电阻的大小，即使开关接触电阻大至几十甚至上百欧姆，对测量结果同样没有影响。

具体改法见图吧:

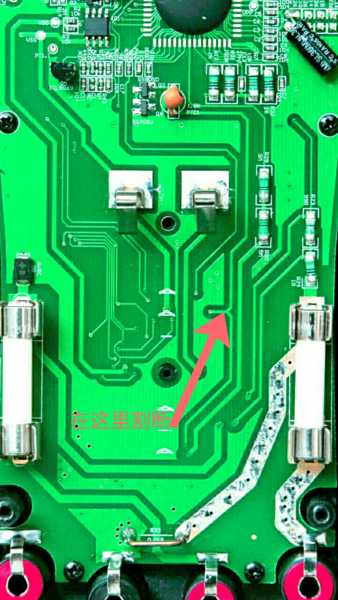

在这里割一刀

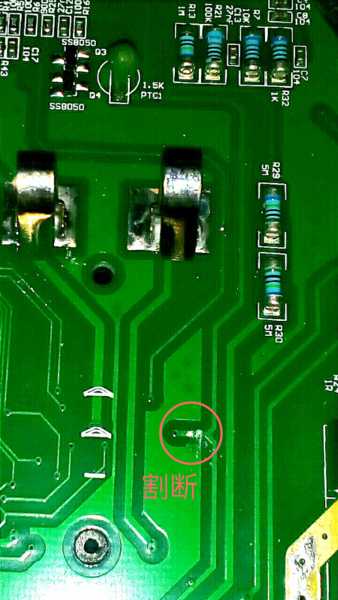

割断

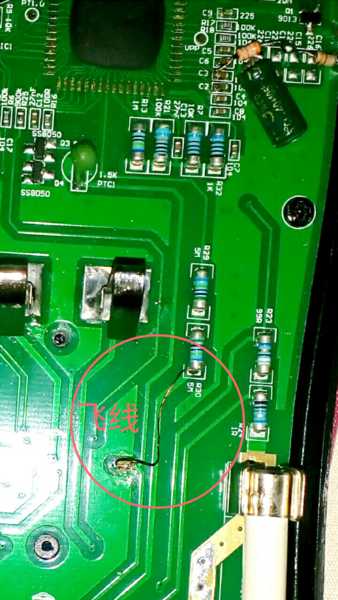

加一根飞线

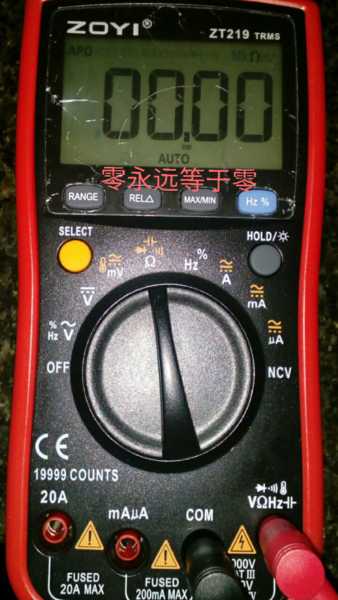

零永远等于零


谢谢观看！


收藏
送赞
分享

评分

参与人数 3金钱 +25 仪表币 +80 收起 理由
43545 + 5 + 50 赞一个!
Yob + 20 + 20 很给力!
散淡021 + 10 赞一个!

查看全部评分总评分 : 金钱 +25 仪表币 +80

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（61）

wgh1027 楼主     数字大神 2019-6-11 21:19:08
这个类似4线测量原理吧。
2019-6-11 21:19:08 回复
chenbingwen 数字梦想家 2019-6-11 22:04:56
楼主有没有对全部档位测试？对其它档位有没有影响？谢谢！
2019-6-11 22:04:56 回复
闻雨听风 数字王者 2019-6-11 22:24:06
这个厉害，可否反馈厂家全面评估下。
2019-6-11 22:24:06 回复
wgsd 数字大神 2019-6-11 22:55:05
楼主这是手术啊，不过手术后刀口都的缝上。看看电压档还能测量吗？
2019-6-11 22:55:05 回复
wgsd 数字大神 2019-6-11 23:50:18
如果电压测试正常，你这一刀切的很准，的确能让零就是零。先赞一个。
2019-6-11 23:50:18 回复
fslichong 数字王者 2019-6-11 23:50:47
这个对其它档位有影响不的呢，如果没有的话就太好了
2019-6-11 23:50:47 回复
wgh1027 楼主     数字大神 2019-6-12 00:36:42
chenbingwen 发表于 2019-6-11 22:04
楼主有没有对全部档位测试？对其它档位有没有影响？谢谢！

对其他档一点影响都没有。
2019-6-12 00:36:42 回复
wgh1027 楼主     数字大神 2019-6-12 00:41:08
闻雨听风 发表于 2019-6-11 22:24
这个厉害，可否反馈厂家全面评估下。

厂家就随他吧，我又不是雷锋。
2019-6-12 00:41:08 回复
wgh1027 楼主     数字大神 2019-6-12 00:43:02
wgsd 发表于 2019-6-11 22:55
楼主这是手术啊，不过手术后刀口都的缝上。看看电压档还能测量吗？

你没看见我已经用线缝上了吗。
2019-6-12 00:43:02 回复
wgh1027 楼主     数字大神 2019-6-12 00:46:18
wgsd 发表于 2019-6-11 23:50
如果电压测试正常，你这一刀切的很准，的确能让零就是零。先赞一个。

多谢赞赏。
2019-6-12 00:46:18 回复
wgh1027 楼主     数字大神 2019-6-12 00:47:24
fslichong 发表于 2019-6-11 23:50
这个对其它档位有影响不的呢，如果没有的话就太好了

真的没有影响。
2019-6-12 00:47:24 回复
白不分 数字大师 2019-6-12 05:37:41
谢了分享。
2019-6-12 05:37:41 回复
勇闯沙滩 数字大神 2019-6-12 06:45:51
这个可以试试，如果有问题改回来也不麻烦。
2019-6-12 06:45:51 回复
SG830 数字梦想家 2019-6-12 07:51:54
第一张图ptc是黄色的，后面的图ptc是绿色的，是两个表还是改的?
2019-6-12 07:51:54 回复
人艰不拆 数字王者 2019-6-12 08:16:19
改得好
2019-6-12 08:16:19 回复
表述 数字精灵 2019-6-12 08:18:38
如果对其它档没有影响的话真是一个好办法，回头我也试一下。
2019-6-12 08:18:38 回复
勇闯沙滩 数字大神 2019-6-12 09:06:43
SG830 发表于 2019-6-12 07:51
第一张图ptc是黄色的，后面的图ptc是绿色的，是两个表还是改的?

可不是咋地，两个表电池极片那嘎达一个朝上一个朝下，确实不一样
2019-6-12 09:06:43 回复
wgsd 数字大神 2019-6-12 09:34:29
不要鸡蛋里面挑什么来啦... 楼主是一个表改动，一个表做对比了
这种改法真的没问题，有动手能力的可以试试。其实众议的几款表在电阻和电流档都犯了同一个毛病，就是线路设计基本没大问题（X表的微安底数除外），都是PCB设计和走线埋下了隐患（没达到线路应有的效果）。好在219和X表还给你留下了改动的余地，M1可能就没有那么幸运了。
2019-6-12 09:34:29 回复
zwillhill 数字探长 2019-6-12 10:32:13
楼主似乎改造不少，可否把之前的改造集合一下，另外图片清晰度欠佳
2019-6-12 10:32:13 回复
