用光耦继电器改造ZT102A获得成功,一枪四鸟同时解决一些

发表于：2019-11-23 11:03:48 16709
万用表
主题类别: 制作_改装
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT102A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
ZT102A万用表电压档内阻很低只有900K，自动识别档的电压档甚至300K不到，非常另类，现将它改为10M，使用就爽得多了。

意想不到这一改竟一枪四鸟，同时把自动档测过电压之后反应迟钝甚至没反应的毛病，及其交流电压档有1V漏电电压的现象一并解决了。

其实就是加个光耦继电器而已，厂家舍不得加那么我就自己加上去哦 ，可谓堤内损失堤外补吧。

我用的光耦继电器耐压只有400V，最好是两个串联使用，不过我不测高压就无所谓了，话说由于光耦继电器控制的是大阻值电阻，即使偶然测量超过400V电压也不会损坏。

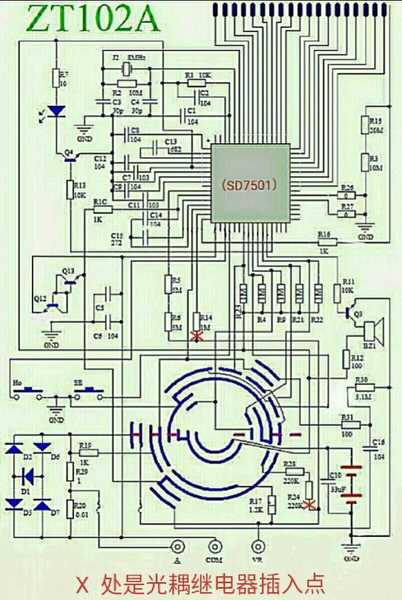

电路图，感谢wgsd坛友提供原图

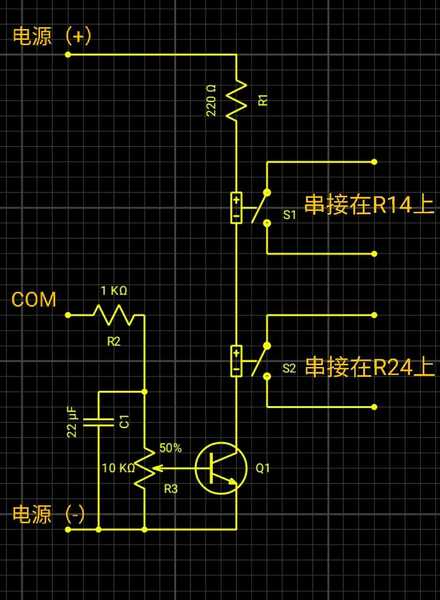

改装部分电路原理图

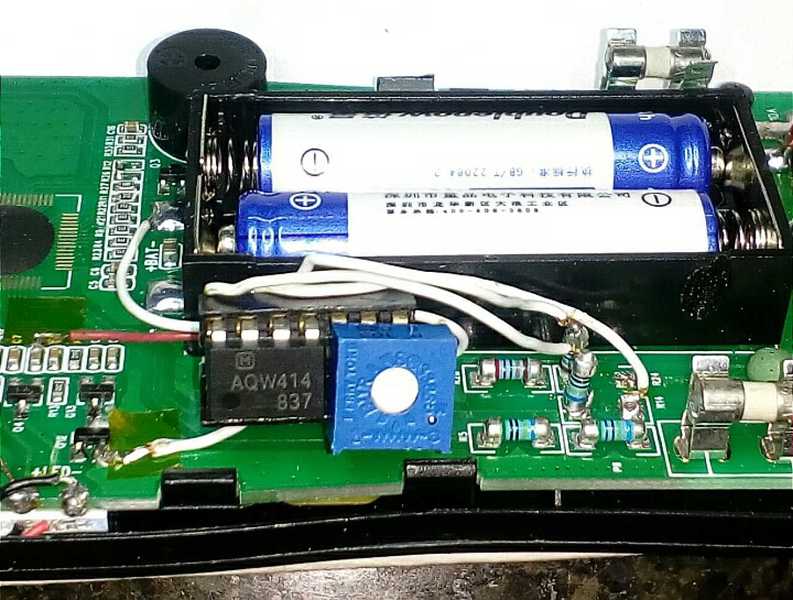

实物图，暂时用搭棚搞定

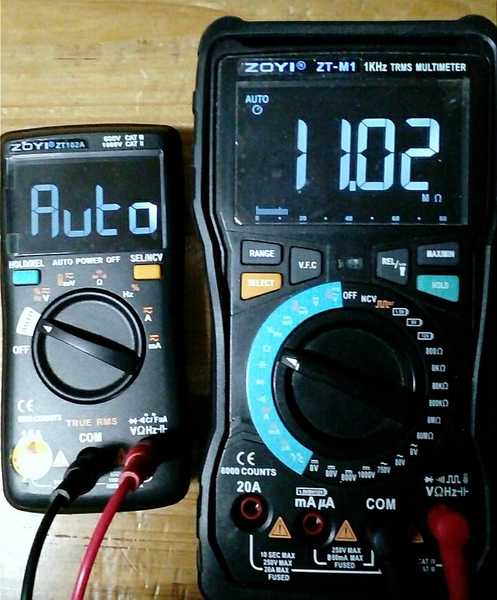

实测auto档电阻

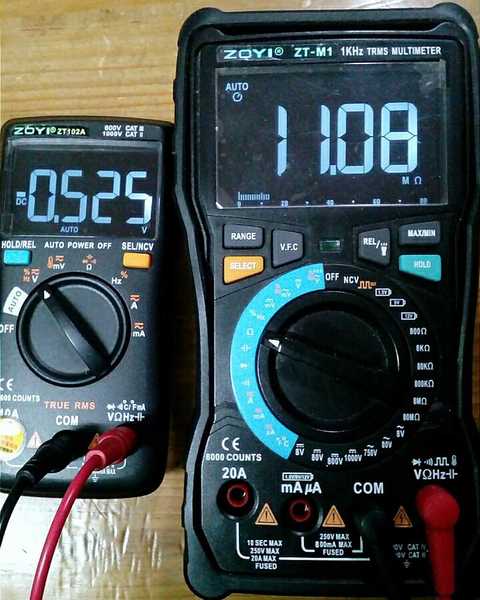

实测V档电阻

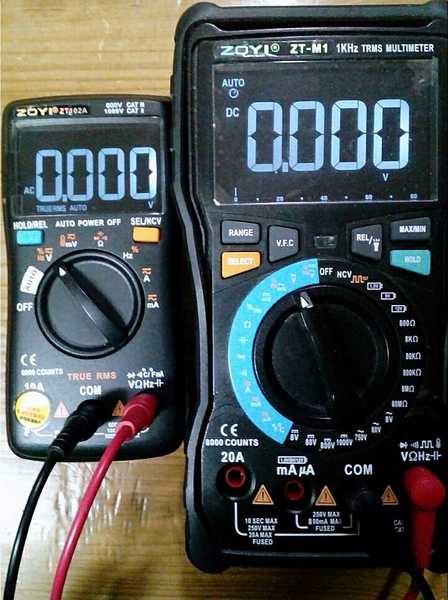

交流V档不再有直流1V的漏电

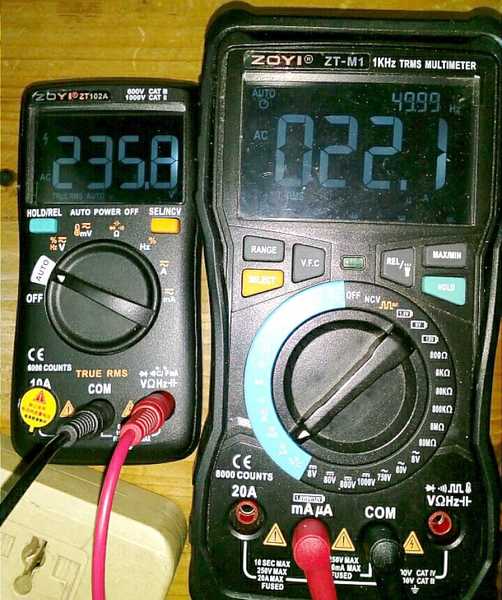

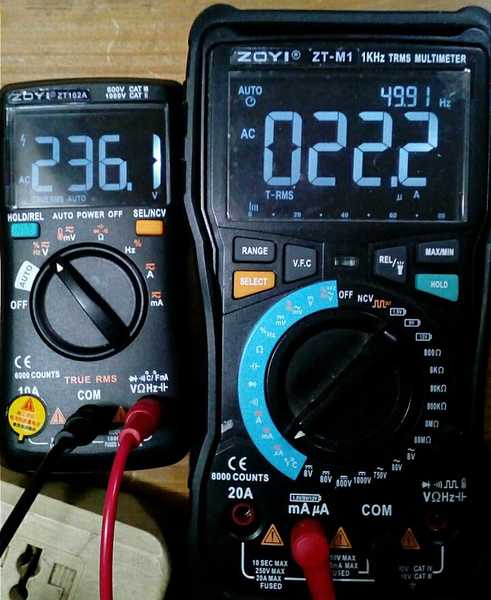

看看交流市电吸收电流
~V档


auto档


还有一个好处，auto档测过电压后再也没有反应迟钝甚至没有反应的毛病了。


温馨提示：搞机有风险，操作需谨慎。



收藏
送赞
分享

评分

参与人数 2金钱 +20 仪表币 +30 收起 理由
Yob + 20 + 20 很给力!
散淡021 + 10 很给力!

查看全部评分总评分 : 金钱 +20 仪表币 +30

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（49）

kyhwhb 数字大神 2019-11-23 11:09:17
一枪四鸟，厉害！
2019-11-23 11:09:17 回复
闻雨听风 数字王者 2019-11-23 11:29:43
一箭四雕，厉害！
2019-11-23 11:29:43 回复
散淡021 数字大神 2019-11-23 11:53:53
谢谢分享！
2019-11-23 11:53:53 回复
jltzmy 数字精灵 2019-11-23 12:12:06
厉害、厉害！
2019-11-23 12:12:06 回复
星星123 数字精灵 2019-11-23 14:51:32
这改进方案好！
2019-11-23 14:51:32 回复
光速飞行 数字大神 2019-11-23 14:55:18
是的，多玩，各种玩法，很好。
2019-11-23 14:55:18 回复
勇闯沙滩 数字大神 2019-11-23 18:47:42
功底很深的，改造的不错。
2019-11-23 18:47:42 回复
atz123 数字王者 2019-11-23 19:01:12
厉害啊！佩服！你怎么通这都会呢？
2019-11-23 19:01:12 回复
光速飞行 数字大神 2019-11-23 20:06:35
本帖最后由 光速飞行 于 2019-11-23 20:11 编辑

他这个电路，就是用继电器，把电阻隔离，也就是暂停一下，用到再上，工厂用这种原理的电路最多。
2019-11-23 20:06:35 回复
chen131578 数字精灵 2019-11-23 21:05:53
奇思妙想，很成功。
2019-11-23 21:05:53 回复
SG830 数字梦想家 2019-11-23 22:56:12
好一个一枪四鸟，让我眼界大开，谢谢分享!
2019-11-23 22:56:12 回复
ff0000 数字梦想家 2019-11-23 23:18:10
学习了，要是厂家也改进下就好了
2019-11-23 23:18:10 回复
fslichong 数字王者 2019-11-24 06:08:51
这一改动解决了好几个问题，值得一赞
2019-11-24 06:08:51 回复
ynkmzyl 数字大师 2019-11-24 08:14:52
光耦导通时电阻值多大？
2019-11-24 08:14:52 回复
糊涂周 数字精灵 2019-11-24 10:13:48
好文共赏析，感谢分享。
2019-11-24 10:13:48 回复
白不分 数字大师 2019-11-24 11:21:18
谢谢分享
2019-11-24 11:21:18 回复
wgh1027 楼主     数字大神 2019-11-24 11:25:10
ynkmzyl 发表于 2019-11-24 08:14
光耦导通时电阻值多大？

30Ω左右
2019-11-24 11:25:10 回复
wgh1027 楼主     数字大神 2019-11-24 11:25:49
糊涂周 发表于 2019-11-24 10:13
好文共赏析，感谢分享。

玩玩而已
2019-11-24 11:25:49 回复
wgh1027 楼主     数字大神 2019-11-24 11:32:52
散淡021 发表于 2019-11-23 11:53
谢谢分享！

多谢赞赏
2019-11-24 11:32:52 回复
